  1. Spacebox

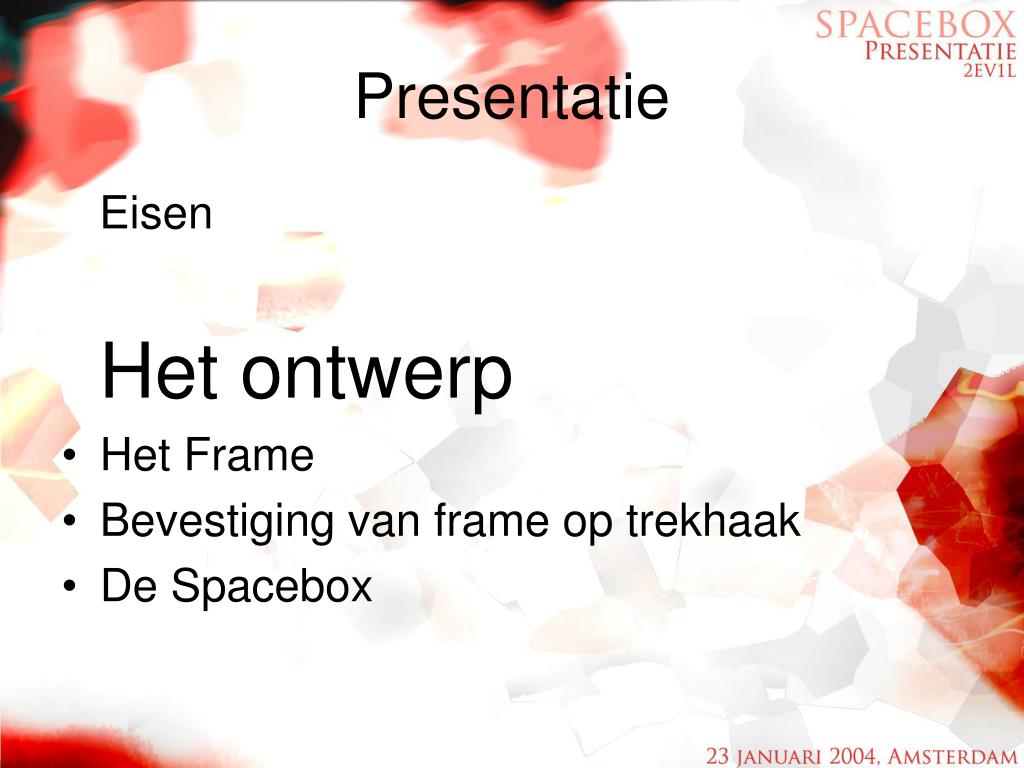

  2. Presentatie Eisen Het ontwerp • Het Frame • Bevestiging van frame op trekhaak • De Spacebox

  3. Eisen

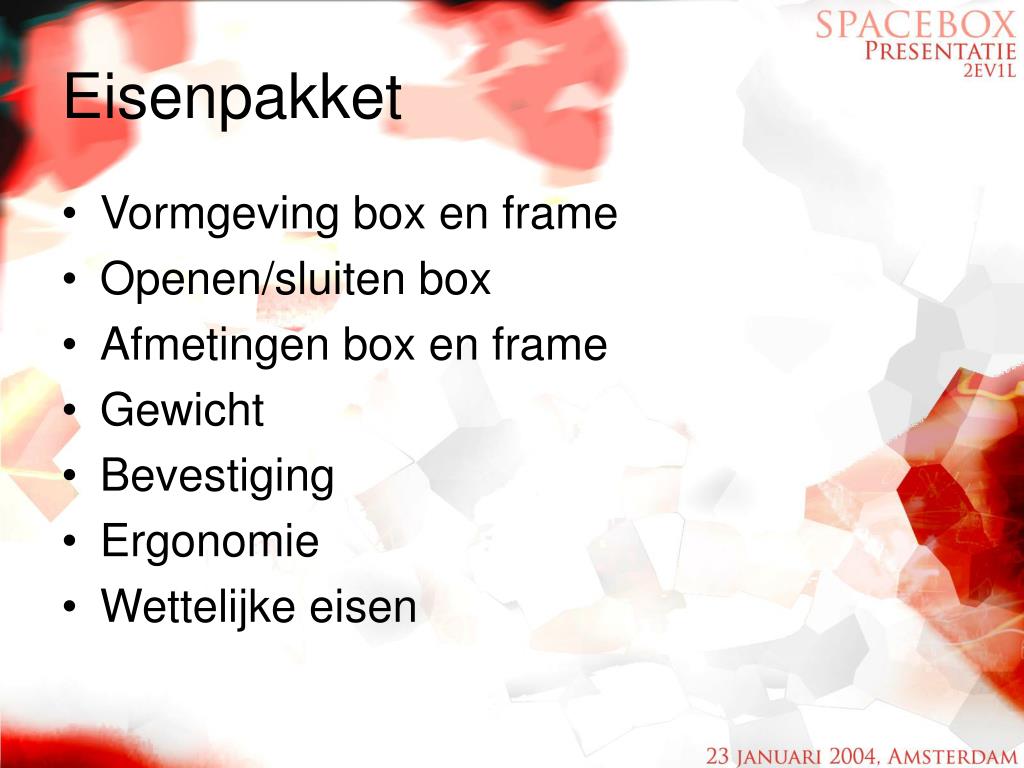

  4. Eisenpakket • Vormgeving box en frame • Openen/sluiten box • Afmetingen box en frame • Gewicht • Bevestiging • Ergonomie • Wettelijke eisen

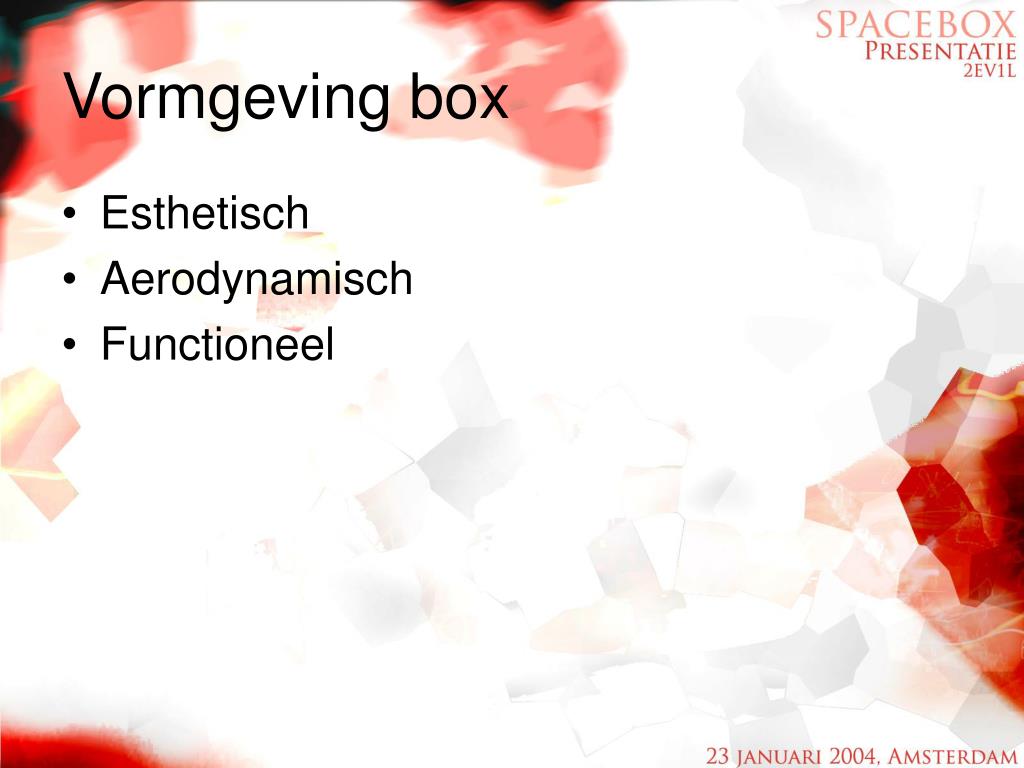

  5. Vormgeving box • Esthetisch • Aerodynamisch • Functioneel

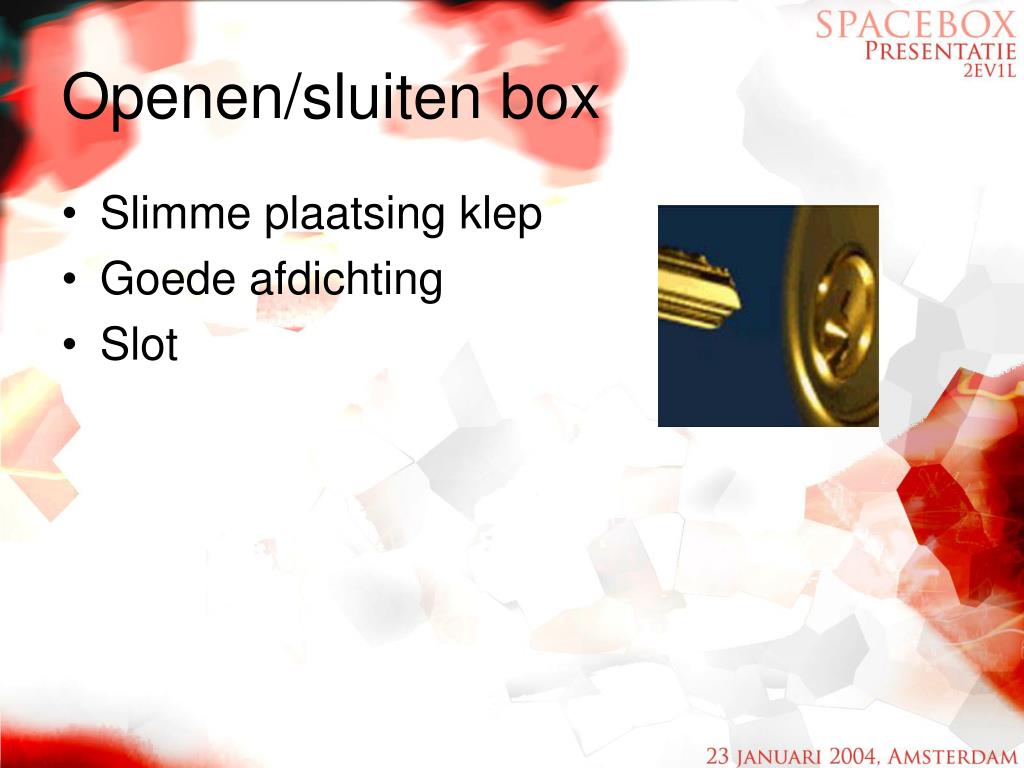

  6. Openen/sluiten box • Slimme plaatsing klep • Goede afdichting • Slot

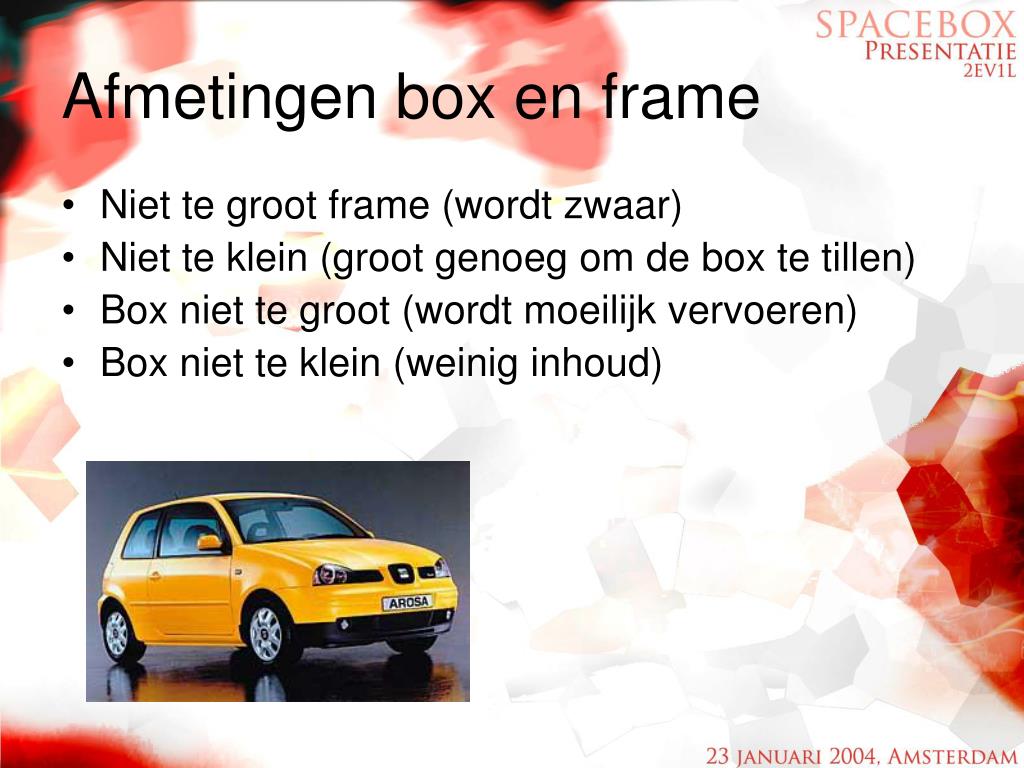

  7. Afmetingen box en frame • Niet te groot frame (wordt zwaar) • Niet te klein (groot genoeg om de box te tillen) • Box niet te groot (wordt moeilijk vervoeren) • Box niet te klein (weinig inhoud)

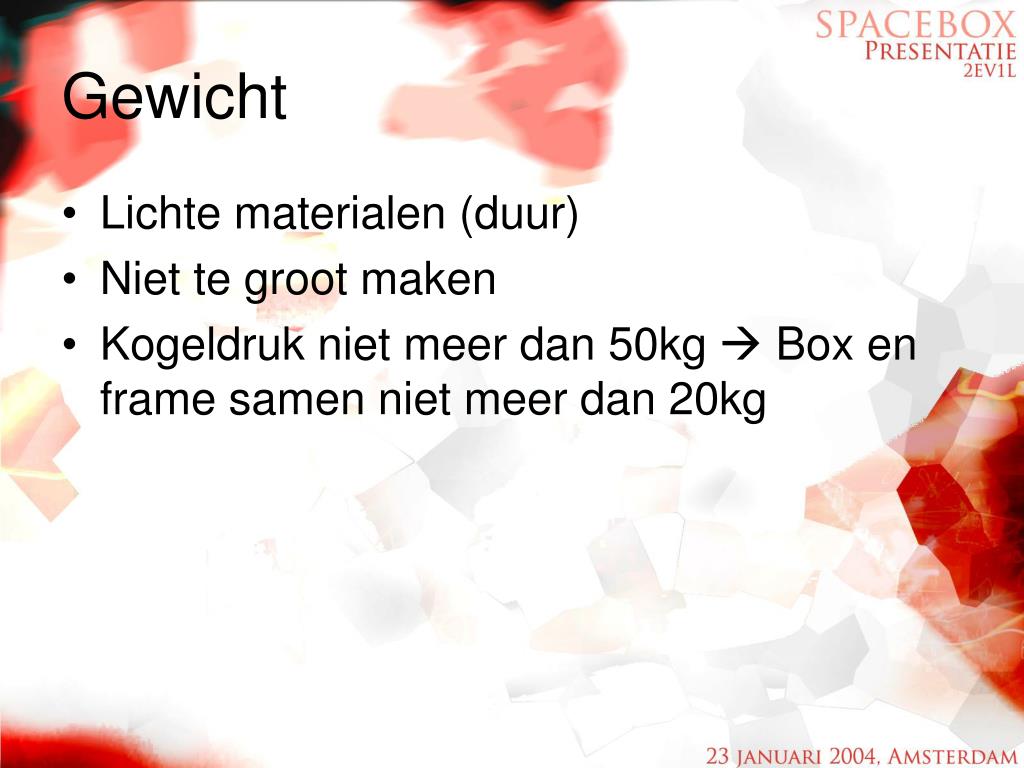

  8. Gewicht • Lichte materialen (duur) • Niet te groot maken • Kogeldruk niet meer dan 50kg  Box en frame samen niet meer dan 20kg

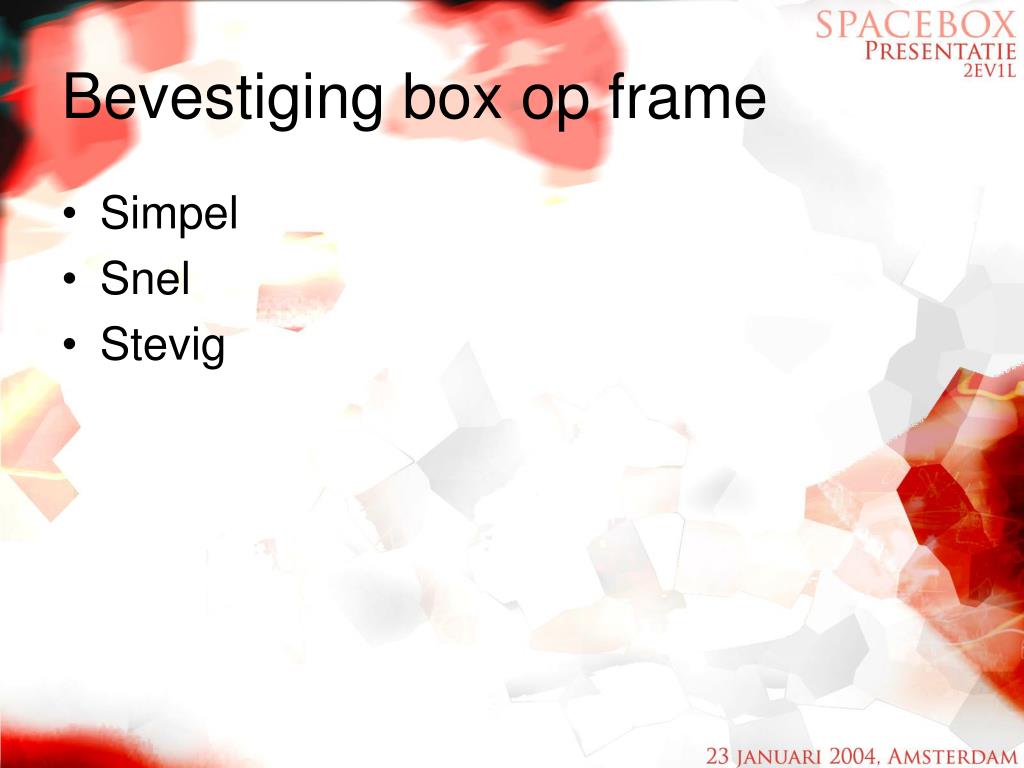

  9. Bevestiging box op frame • Simpel • Snel • Stevig

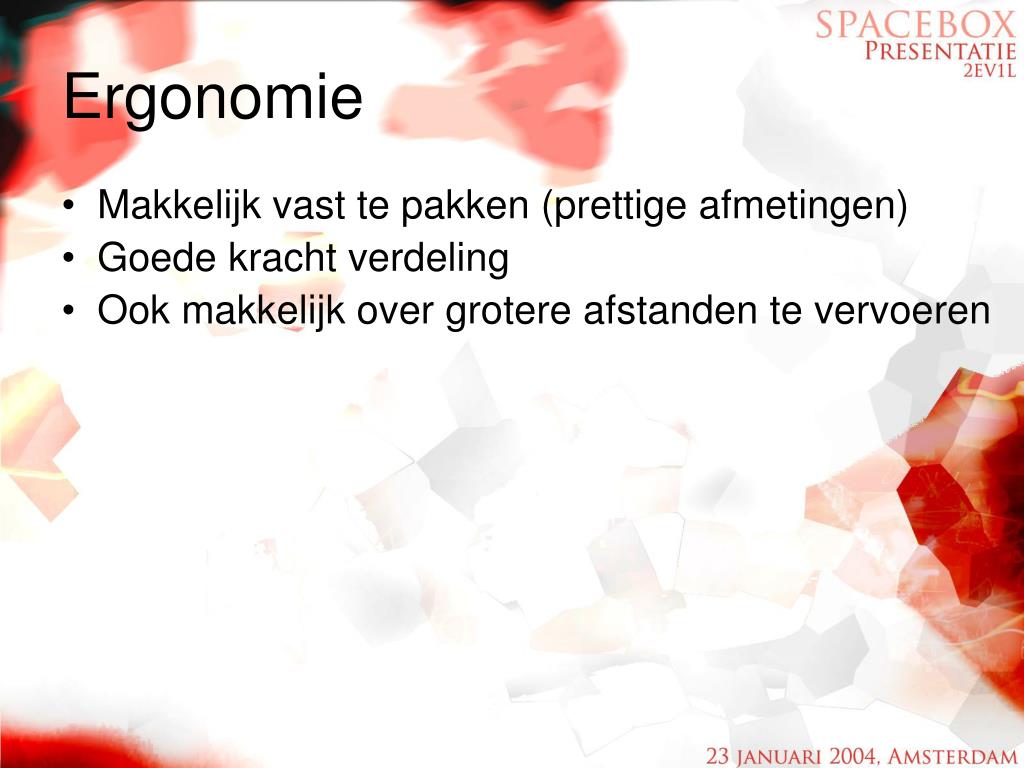

  10. Ergonomie • Makkelijk vast te pakken (prettige afmetingen) • Goede kracht verdeling • Ook makkelijk over grotere afstanden te vervoeren

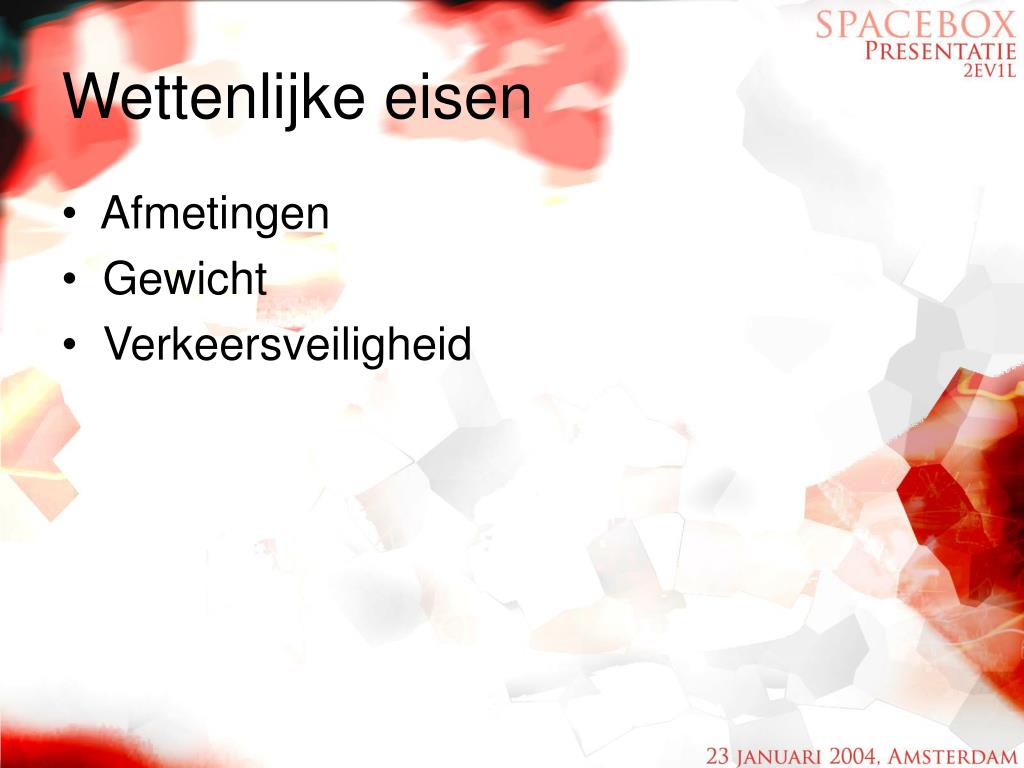

  11. Wettenlijke eisen • Afmetingen • Gewicht • Verkeersveiligheid

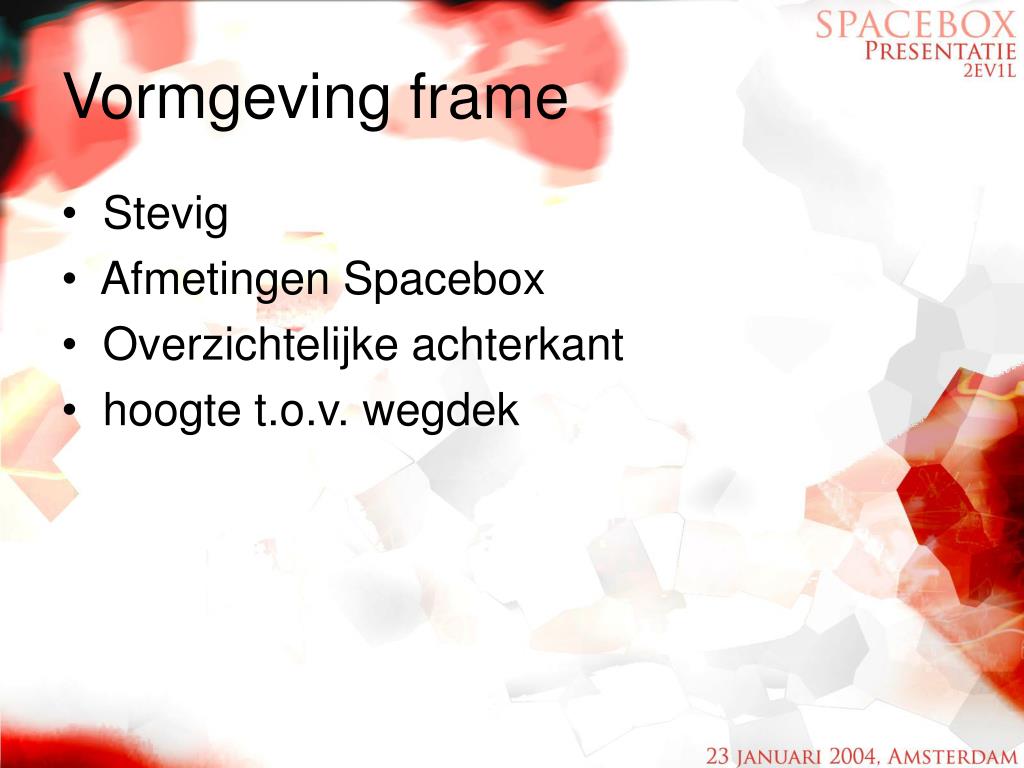

  12. Vormgeving frame • Stevig • Afmetingen Spacebox • Overzichtelijke achterkant • hoogte t.o.v. wegdek

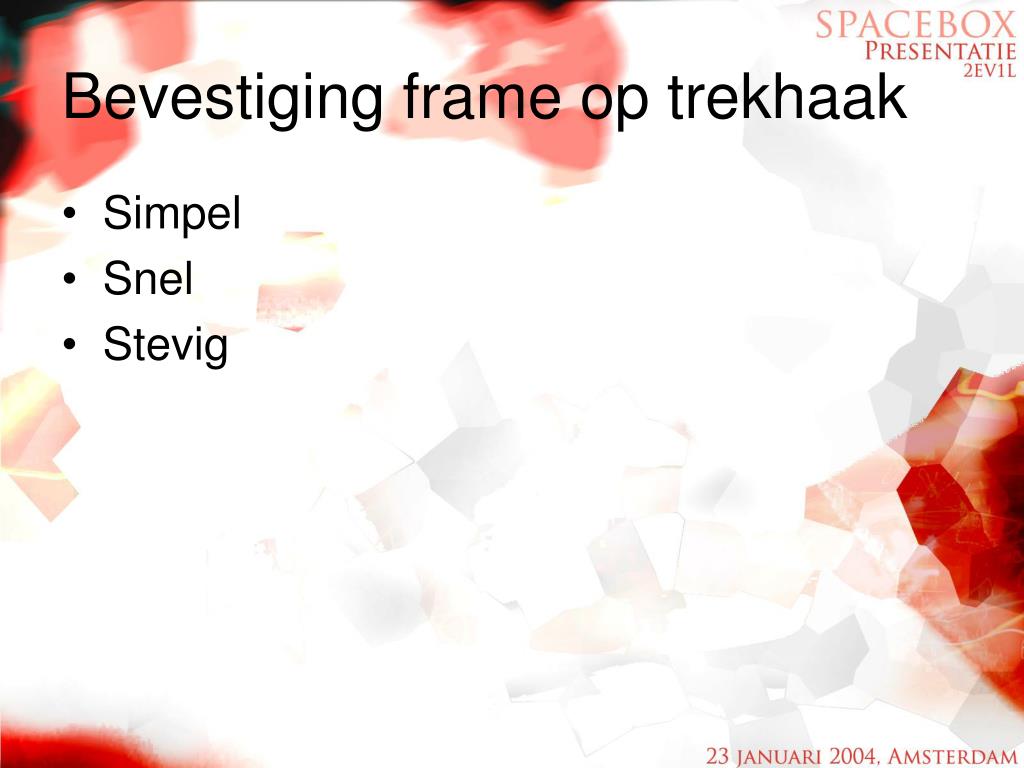

  13. Bevestiging frame op trekhaak • Simpel • Snel • Stevig

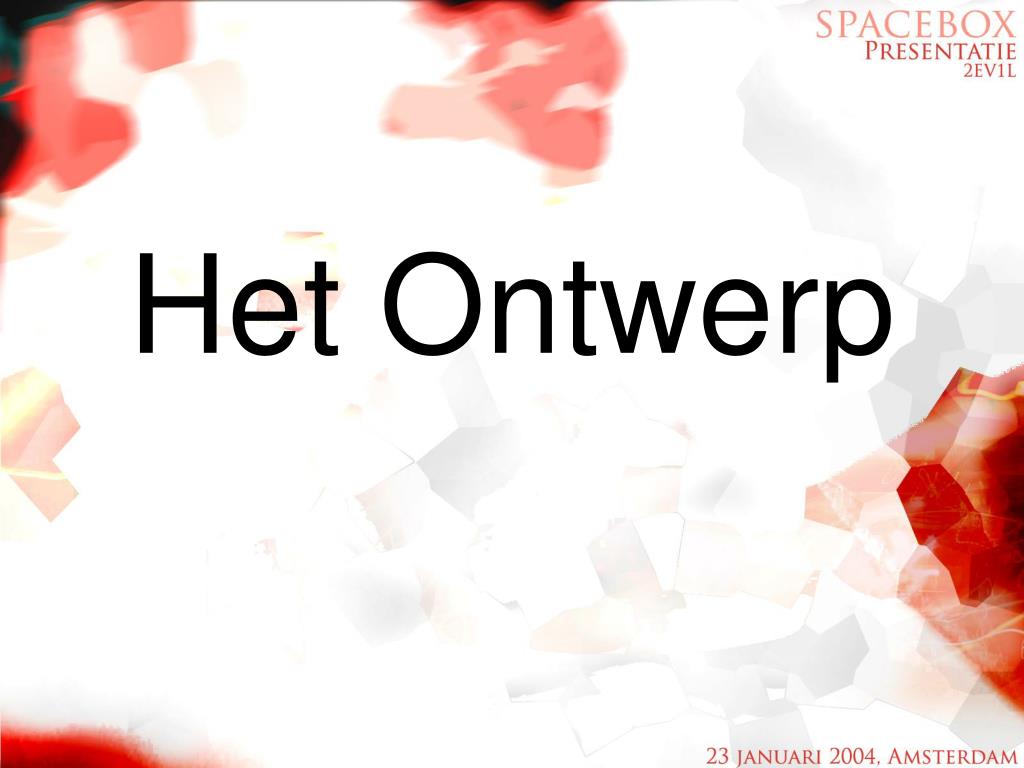

  14. Het Ontwerp

  15. Het Frame

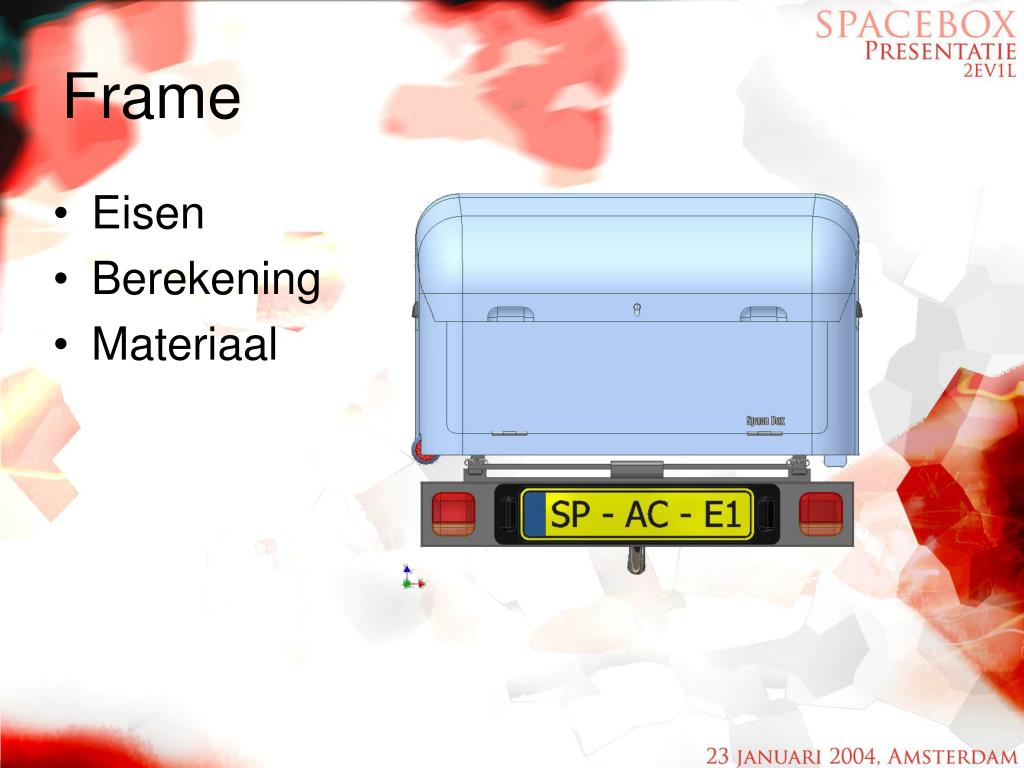

  16. Frame • Eisen • Berekening • Materiaal

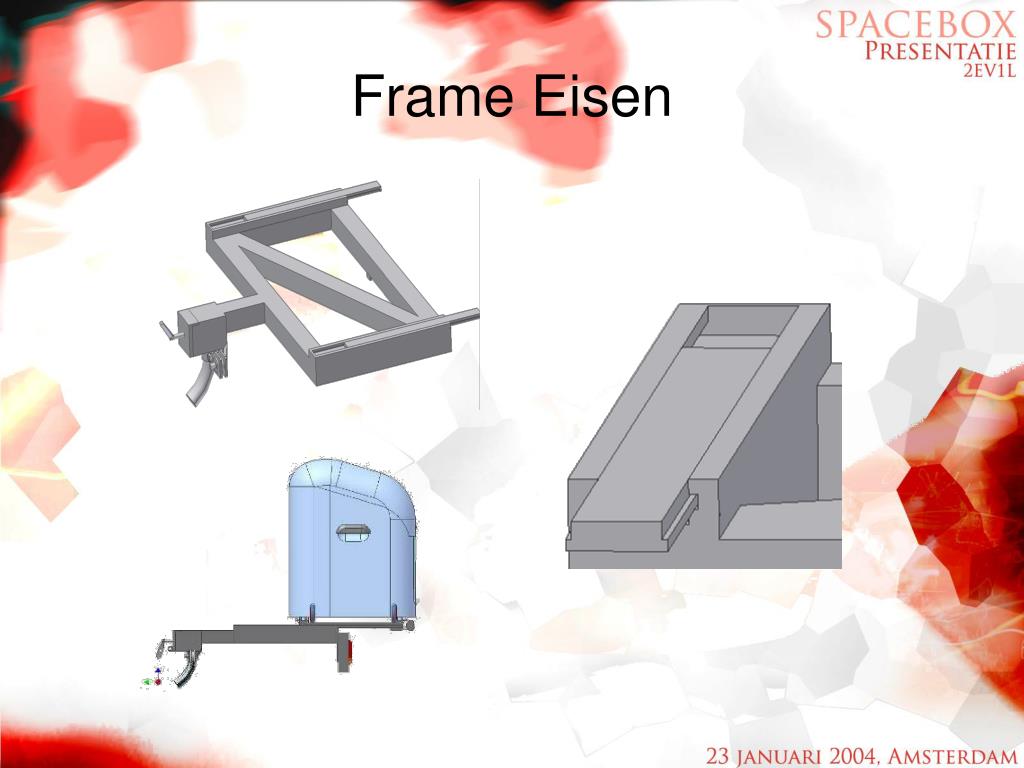

  17. Frame Eisen

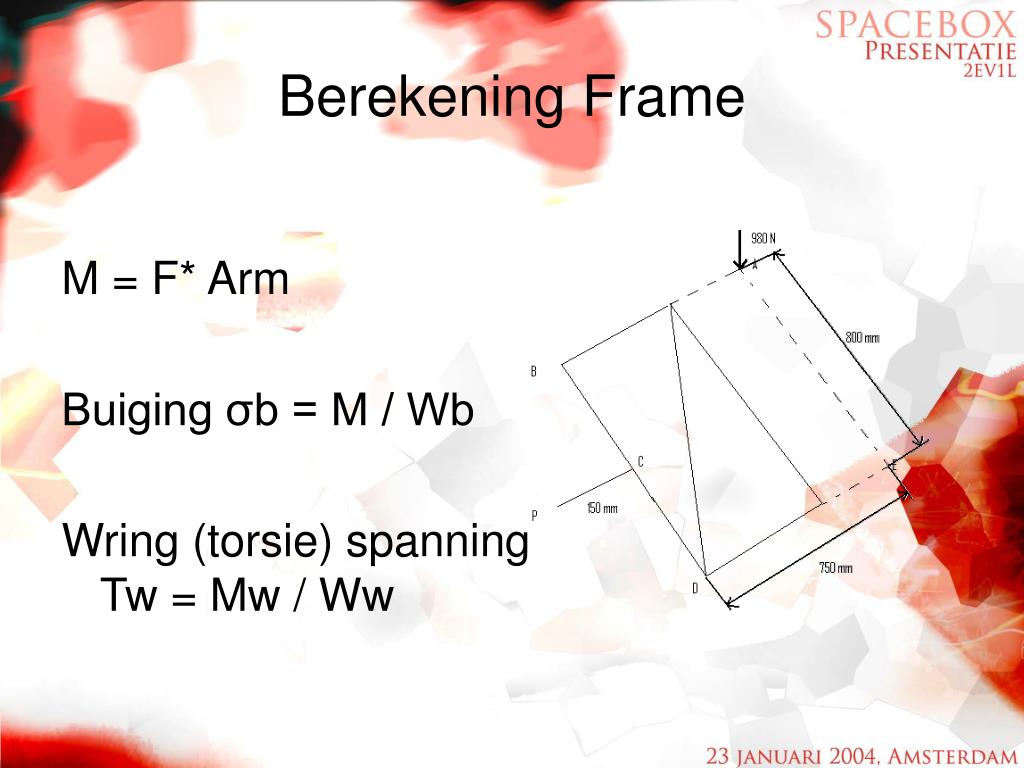

  18. Berekening Frame M = F* Arm Buiging σb = M / Wb Wring (torsie) spanning Tw = Mw / Ww

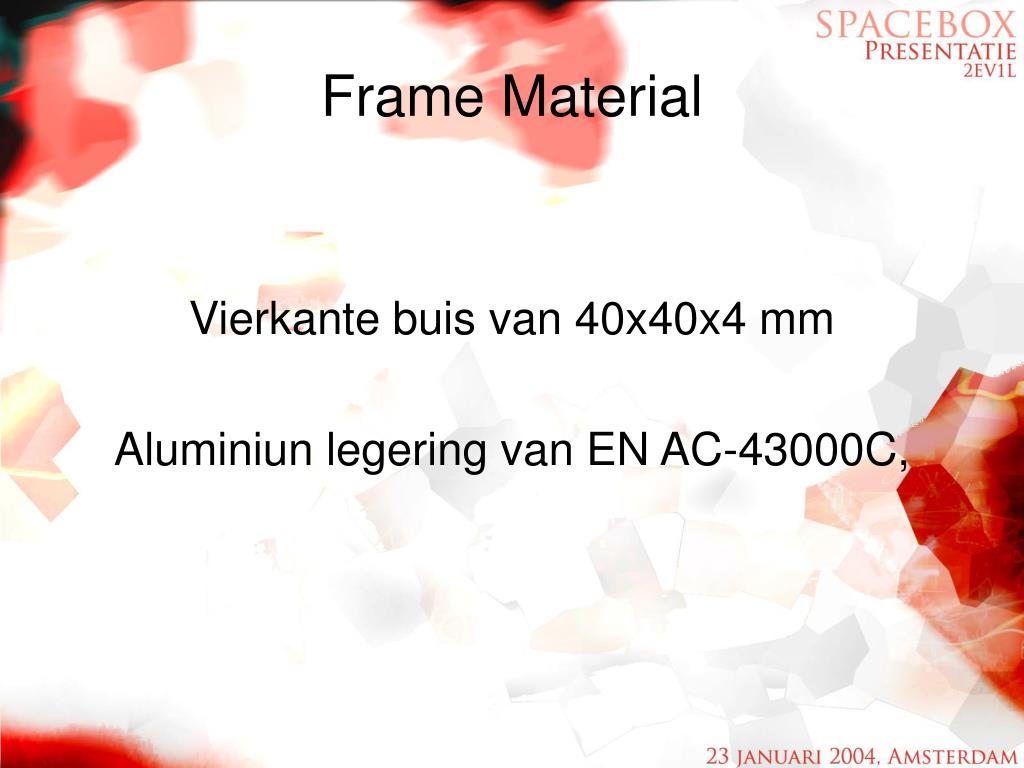

  19. Frame Material Vierkante buis van 40x40x4 mm Aluminiun legering van EN AC-43000C,

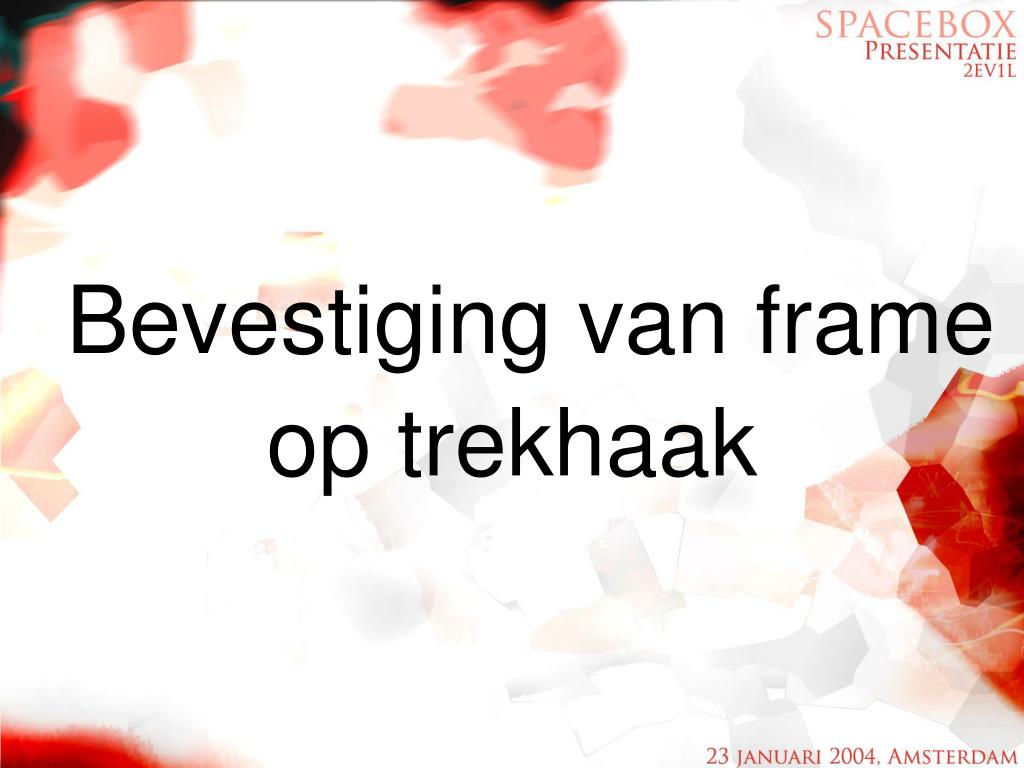

  20. Bevestiging van frame op trekhaak

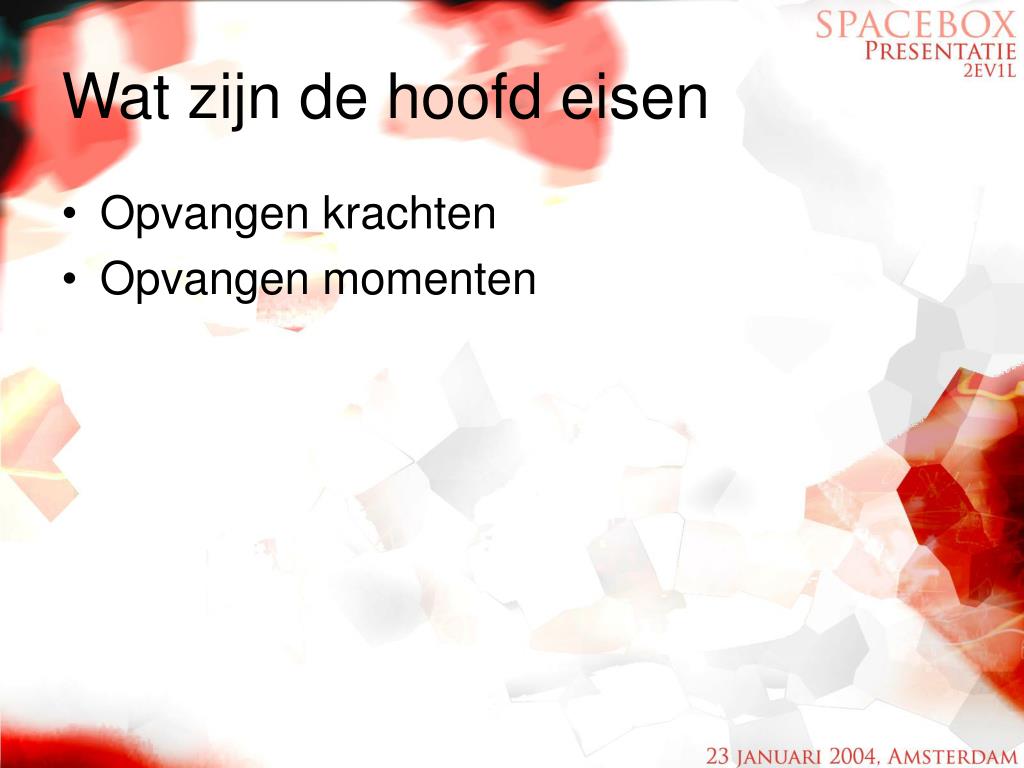

  21. Wat zijn de hoofd eisen • Opvangen krachten • Opvangen momenten

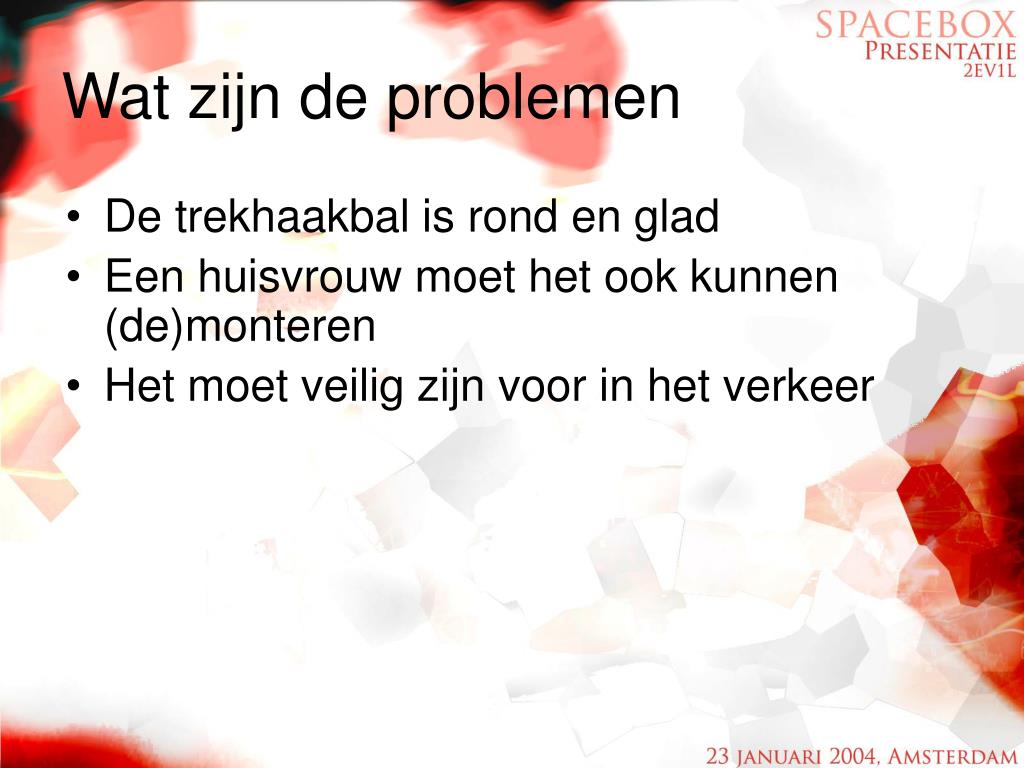

  22. Wat zijn de problemen • De trekhaakbal is rond en glad • Een huisvrouw moet het ook kunnen (de)monteren • Het moet veilig zijn voor in het verkeer

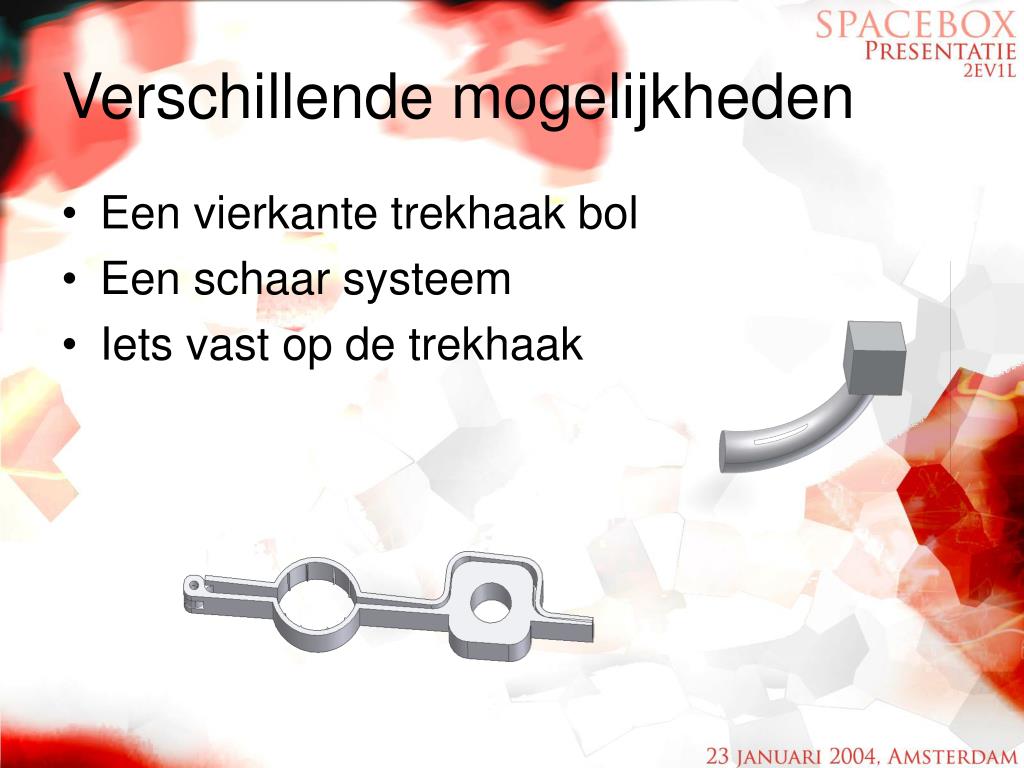

  23. Verschillende mogelijkheden • Een vierkante trekhaak bol • Een schaar systeem • Iets vast op de trekhaak

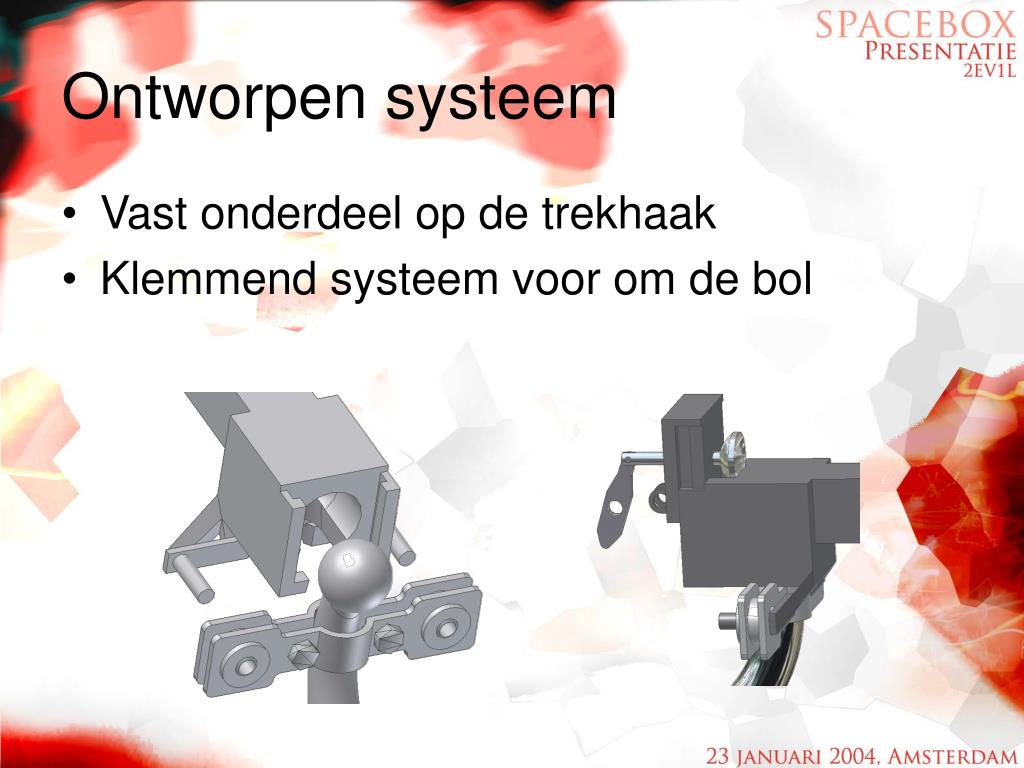

  24. Ontworpen systeem • Vast onderdeel op de trekhaak • Klemmend systeem voor om de bol

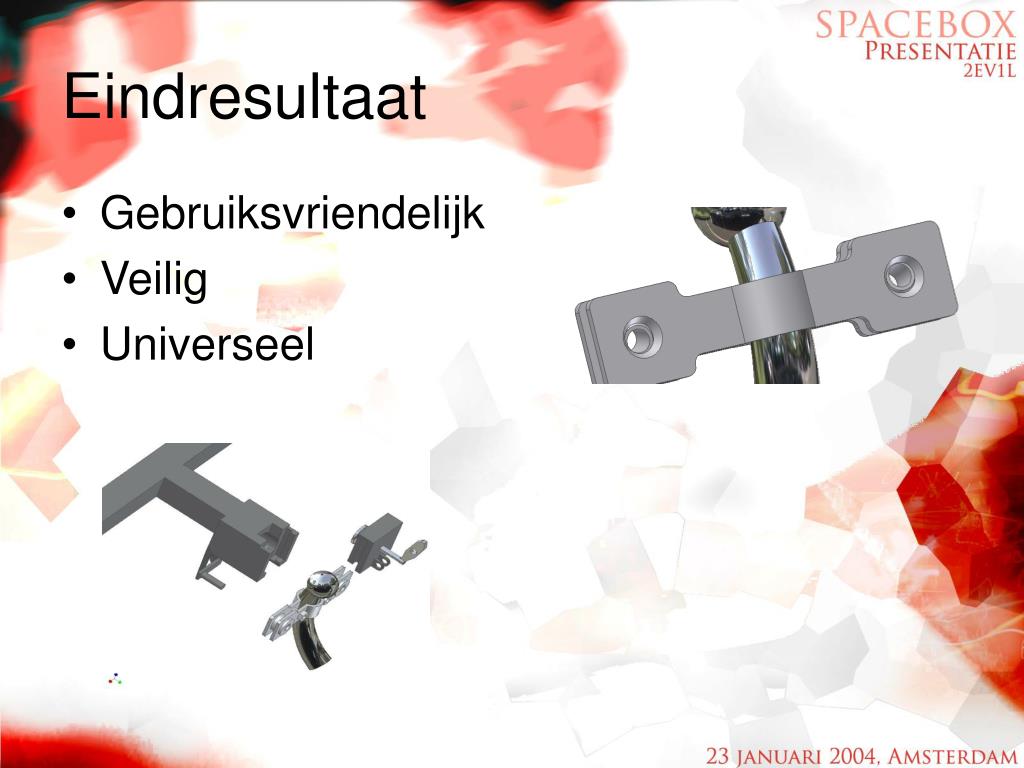

  25. Eindresultaat • Gebruiksvriendelijk • Veilig • Universeel

  26. De Spacebox

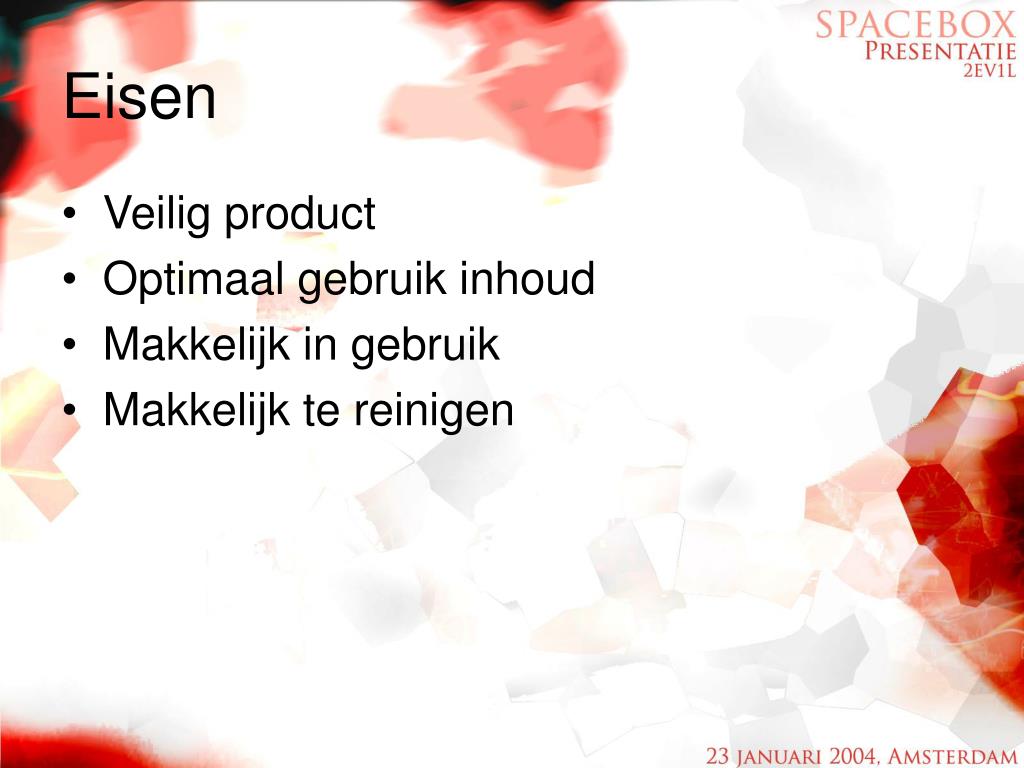

  27. Eisen • Veilig product • Optimaal gebruik inhoud • Makkelijk in gebruik • Makkelijk te reinigen

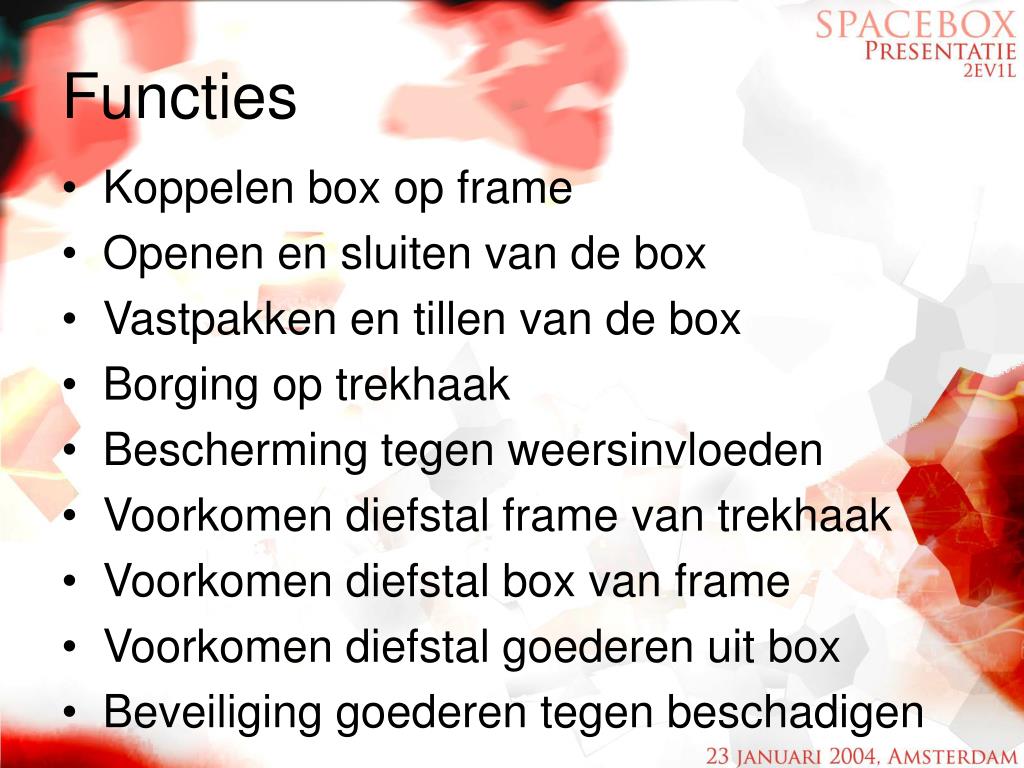

  28. Functies • Koppelen box op frame • Openen en sluiten van de box • Vastpakken en tillen van de box • Borging op trekhaak • Bescherming tegen weersinvloeden • Voorkomen diefstal frame van trekhaak • Voorkomen diefstal box van frame • Voorkomen diefstal goederen uit box • Beveiliging goederen tegen beschadigen

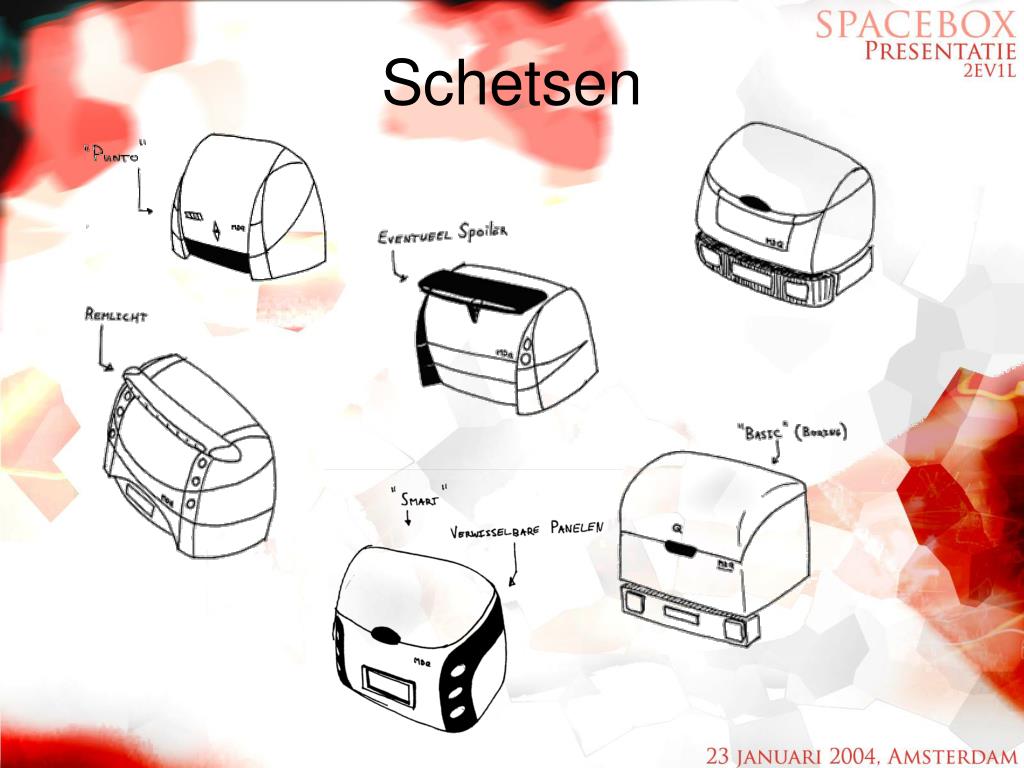

  29. Schetsen

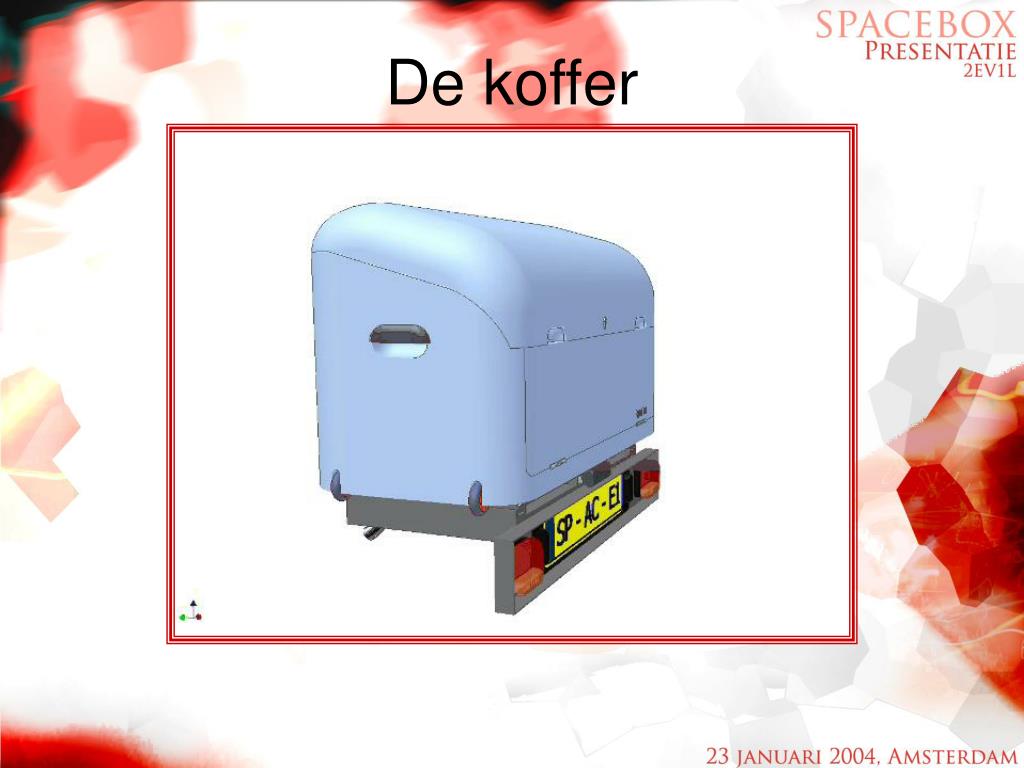

  30. De koffer

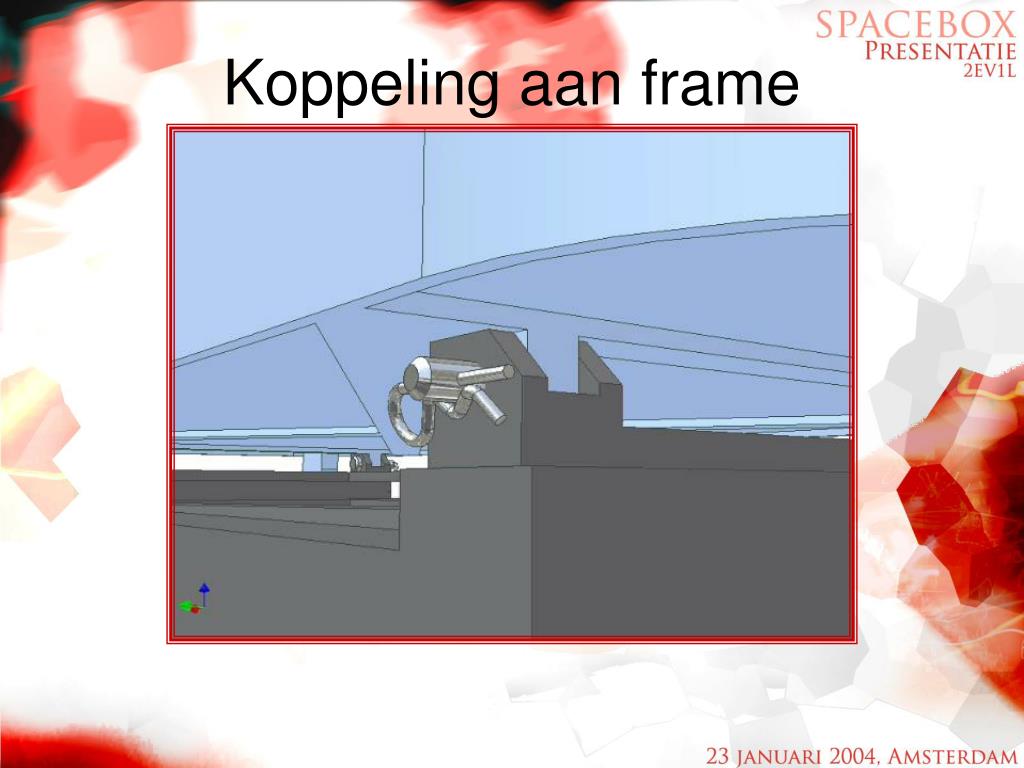

  31. Koppeling aan frame

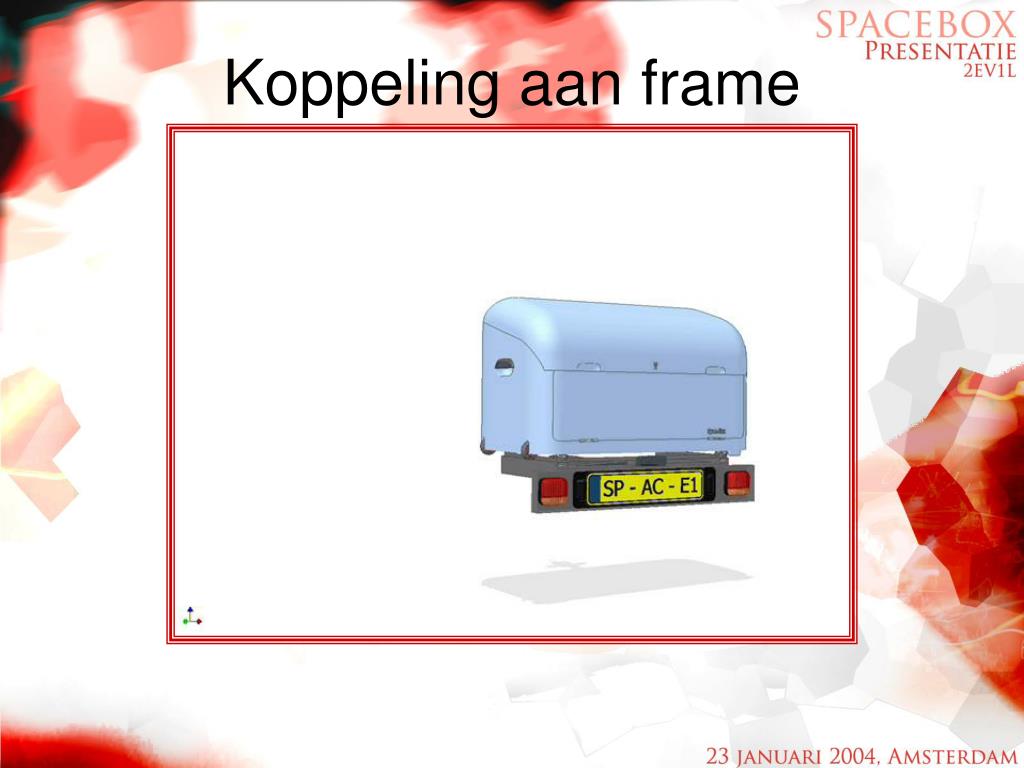

  32. Koppeling aan frame

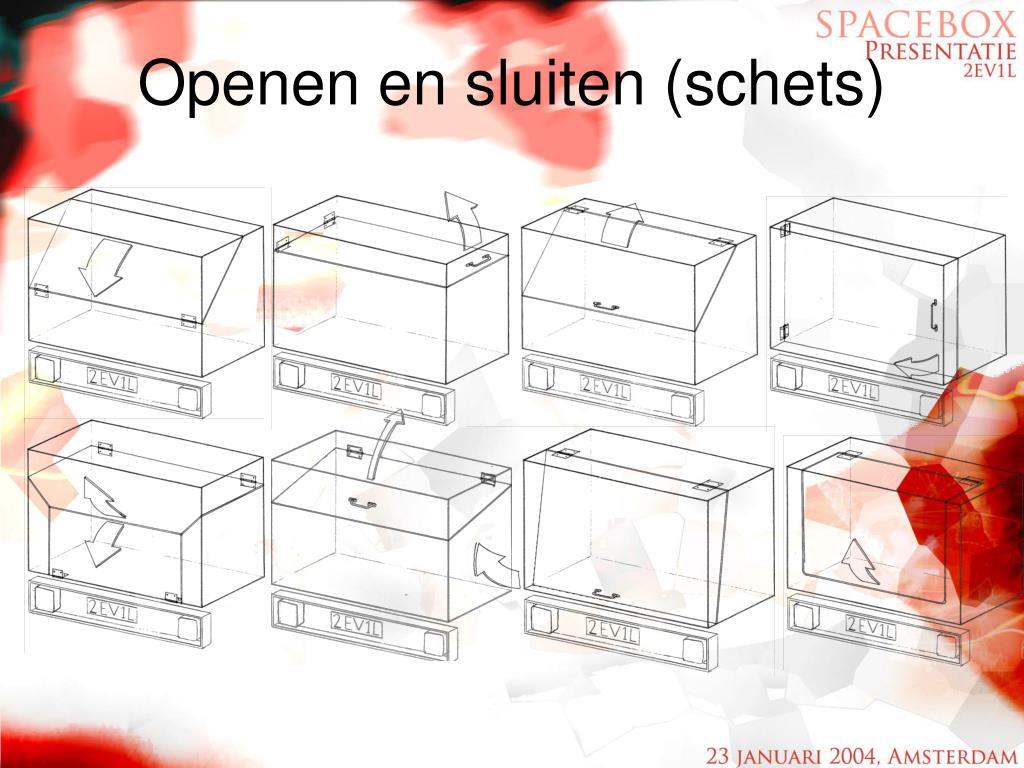

  33. Openen en sluiten (schets)

  34. Openen en sluiten

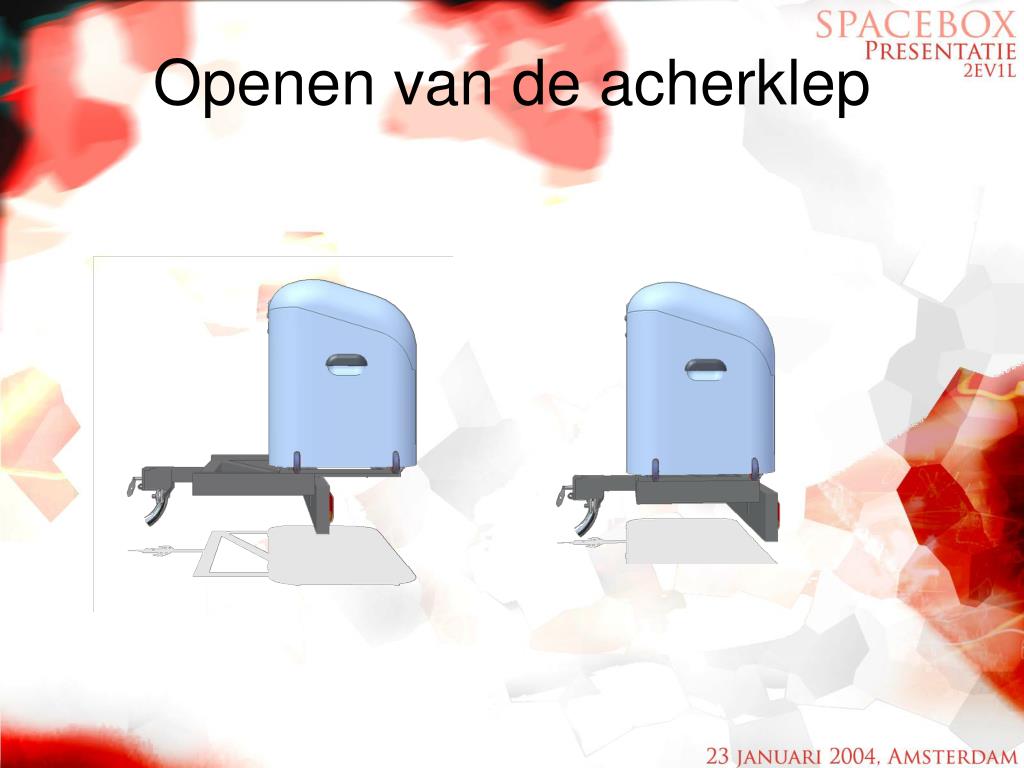

  35. Openen van de acherklep

  36. Openen van de acherklep

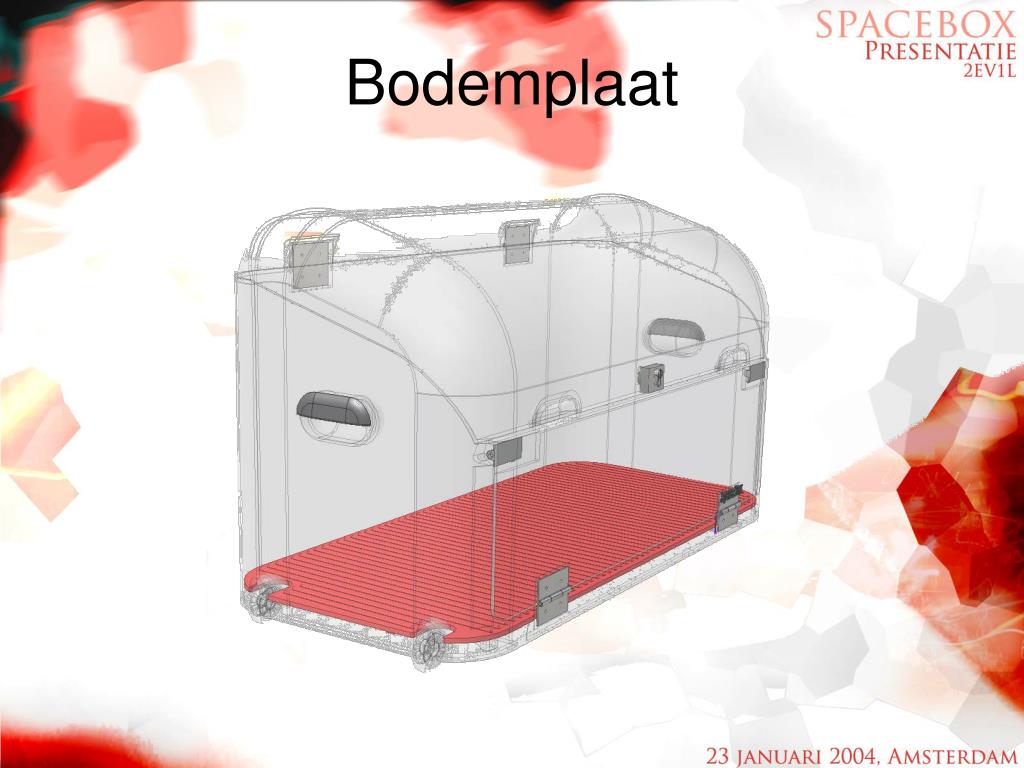

  37. Bodemplaat

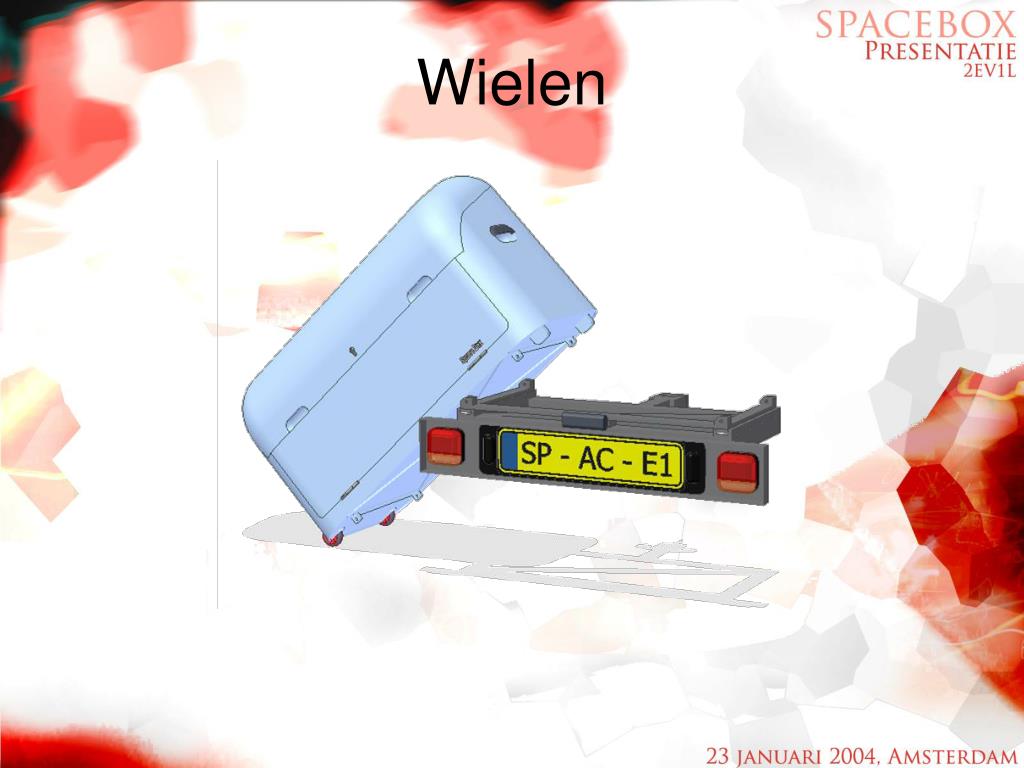

  38. Wielen

  39. Conclusie
