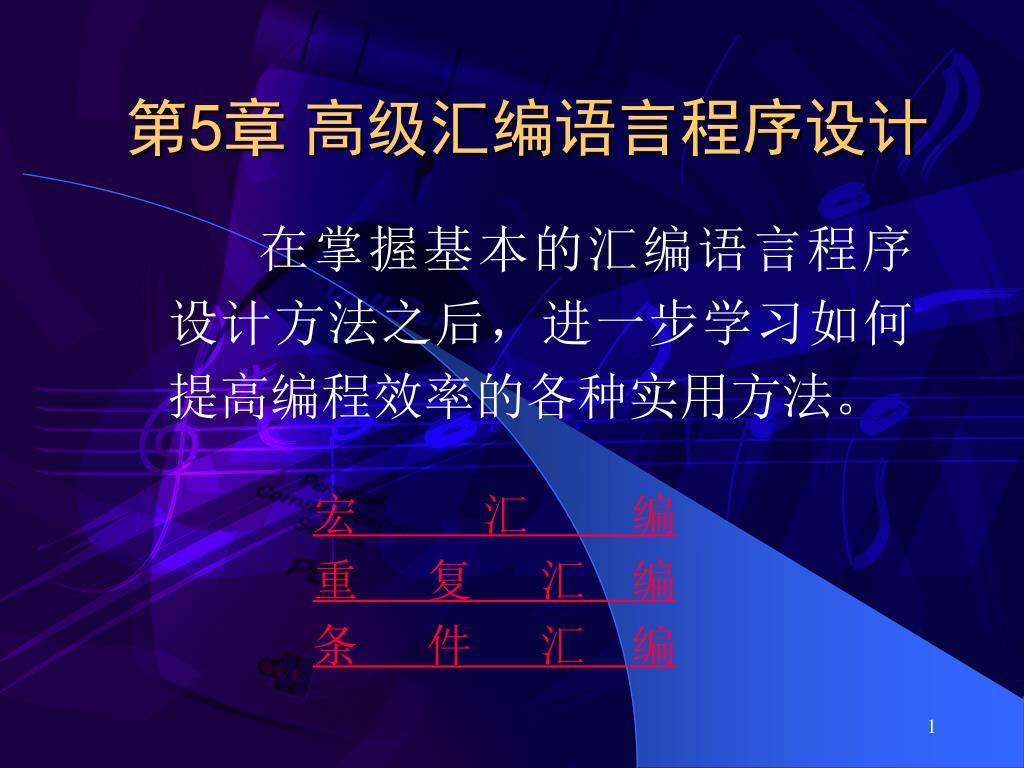

slide1

第5章 高级汇编语言程序设计

在掌握基本的汇编语言程序设计方法之后,进一步学习如何提高编程效率的各种实用方法。

宏 汇 编

重 复 汇 编

条 件 汇 编

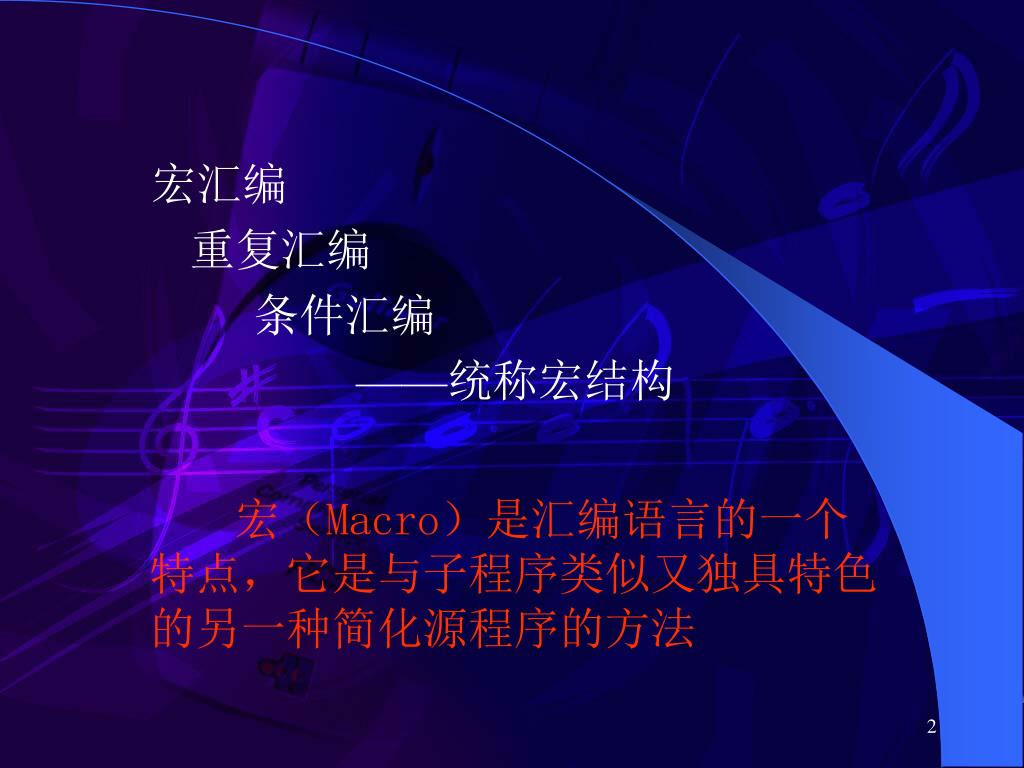

slide2
宏汇编

重复汇编

条件汇编

——统称宏结构

宏(Macro)是汇编语言的一个特点,它是与子程序类似又独具特色的另一种简化源程序的方法

slide3

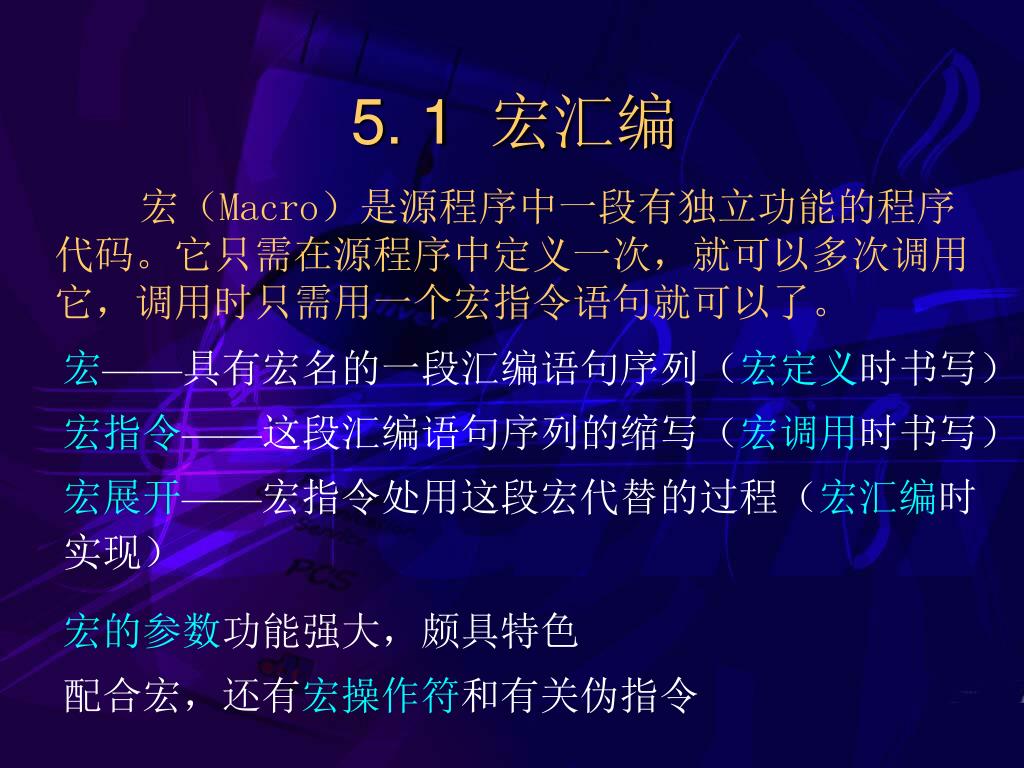

5. 1 宏汇编

宏(Macro)是源程序中一段有独立功能的程序代码。它只需在源程序中定义一次,就可以多次调用它,调用时只需用一个宏指令语句就可以了。

宏——具有宏名的一段汇编语句序列(宏定义时书写)

宏指令——这段汇编语句序列的缩写(宏调用时书写)

宏展开——宏指令处用这段宏代替的过程(宏汇编时实现)

宏的参数功能强大,颇具特色

配合宏,还有宏操作符和有关伪指令

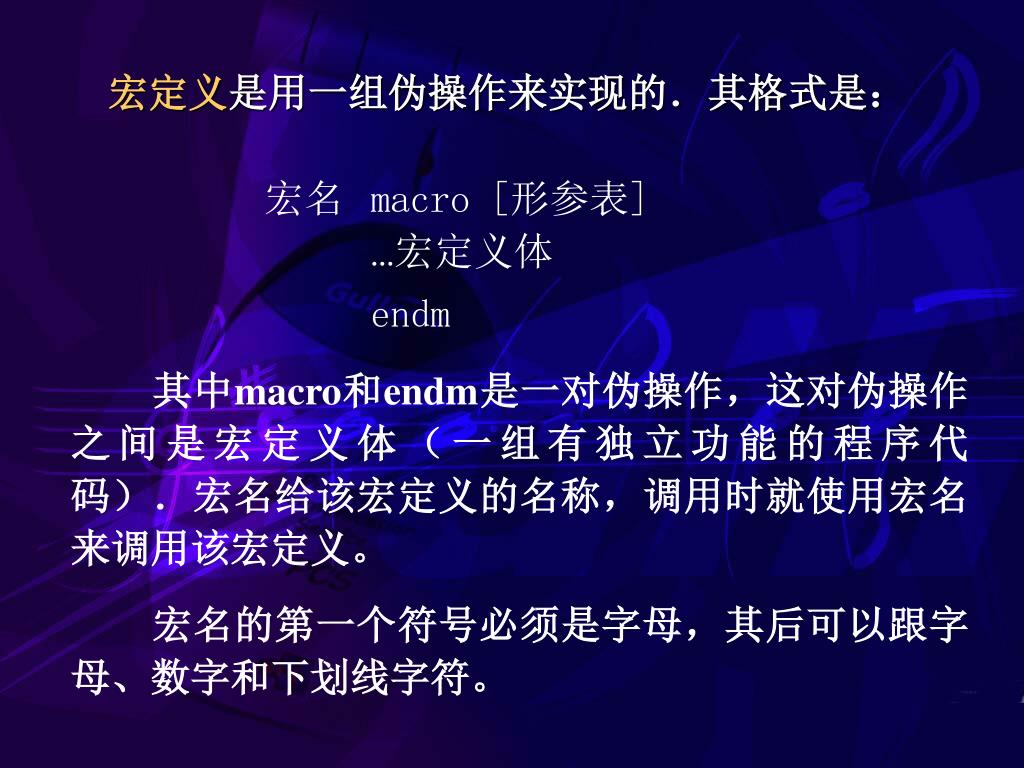

slide4
宏名 macro [形参表]

…宏定义体

endm

宏定义是用一组伪操作来实现的.其格式是:

  其中macro和endm是一对伪操作,这对伪操作之间是宏定义体(一组有独立功能的程序代码).宏名给该宏定义的名称,调用时就使用宏名来调用该宏定义。

  宏名的第一个符号必须是字母,其后可以跟字母、数字和下划线字符。

slide5

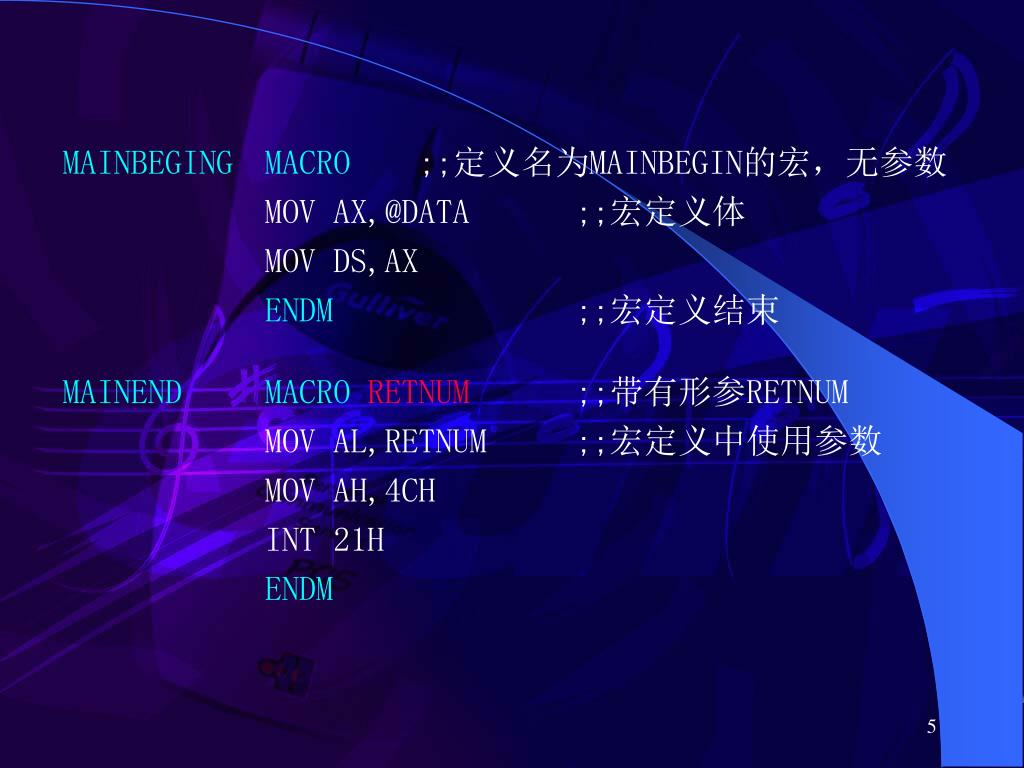

MAINBEGING MACRO;;定义名为MAINBEGIN的宏,无参数

MOV AX,@DATA ;;宏定义体

MOV DS,AX

ENDM ;;宏定义结束

MAINEND MACRO RETNUM ;;带有形参RETNUM

MOV AL,RETNUM ;;宏定义中使用参数

MOV AH,4CH

INT 21H

ENDM

slide6

MULTIPLY MACRO OPR1,OPR2,RESULT

;;定义名具有三个参数的宏

PUSH DX ;;宏定义体

PUSH AX

MOV AX,OPR1

IMUL OPR2

MOV RESULT,AX

POP AX

POP DX

ENDM ;;宏定义结束

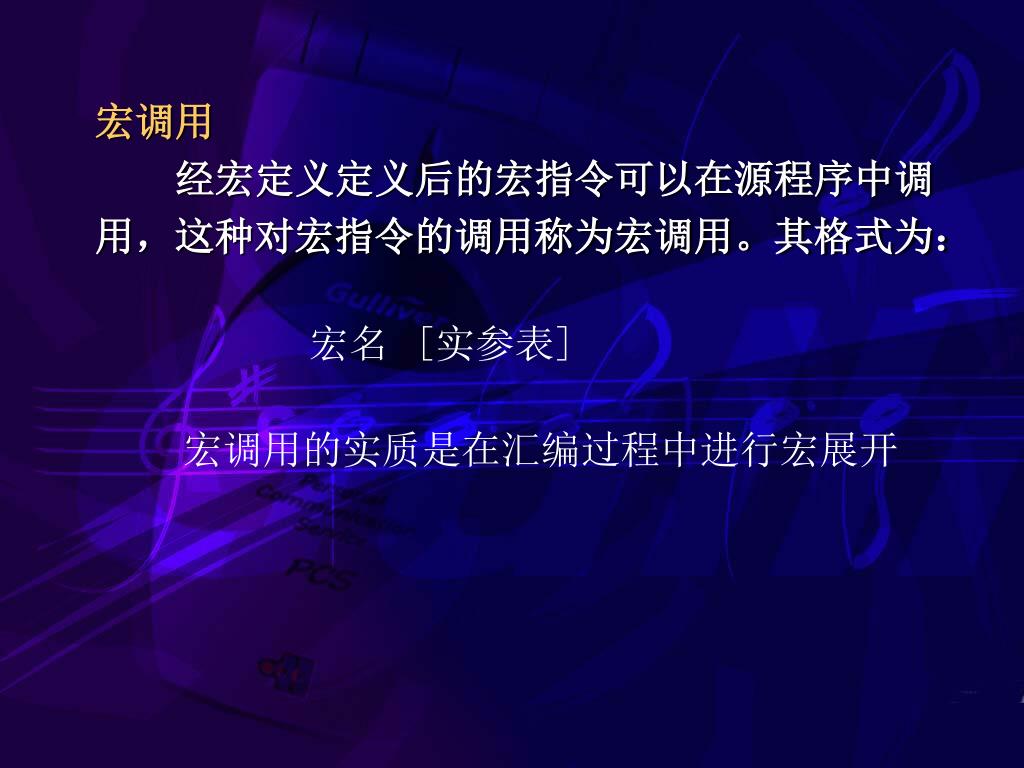

slide7
宏名 [实参表]宏调用经宏定义定义后的宏指令可以在源程序中调用,这种对宏指令的调用称为宏调用。其格式为:宏调用经宏定义定义后的宏指令可以在源程序中调用,这种对宏指令的调用称为宏调用。其格式为:

 宏调用的实质是在汇编过程中进行宏展开

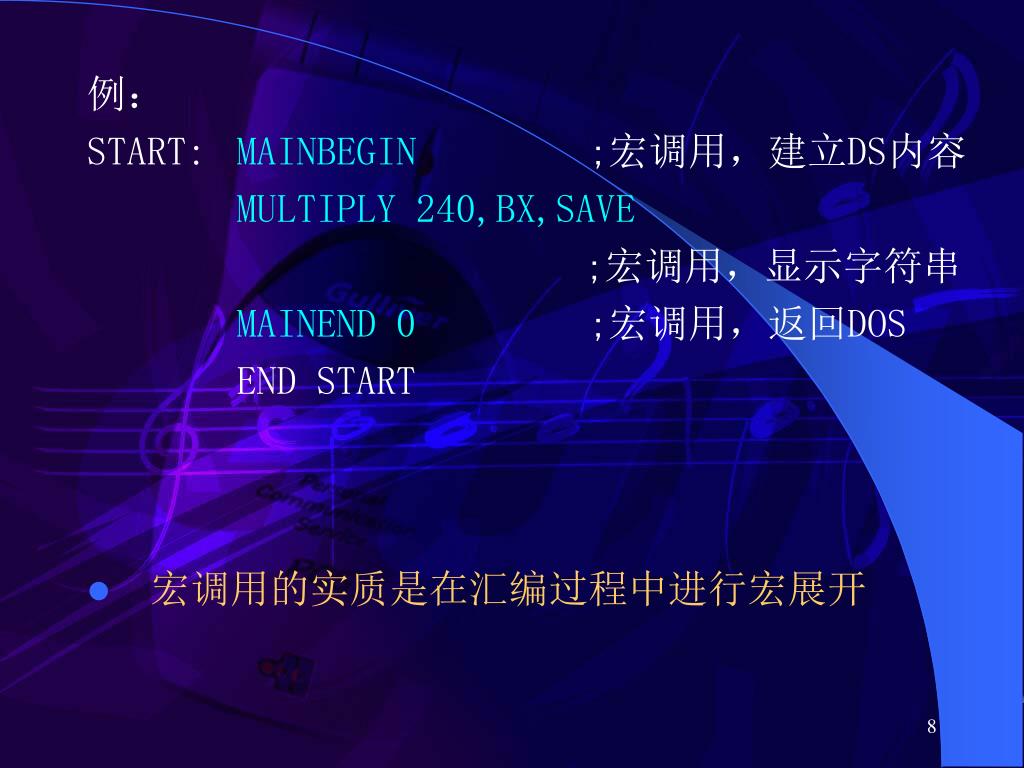

slide8

例:

START: MAINBEGIN ;宏调用,建立DS内容

MULTIPLY 240,BX,SAVE

;宏调用,显示字符串

MAINEND 0 ;宏调用,返回DOS

END START

  • 宏调用的实质是在汇编过程中进行宏展开
slide9

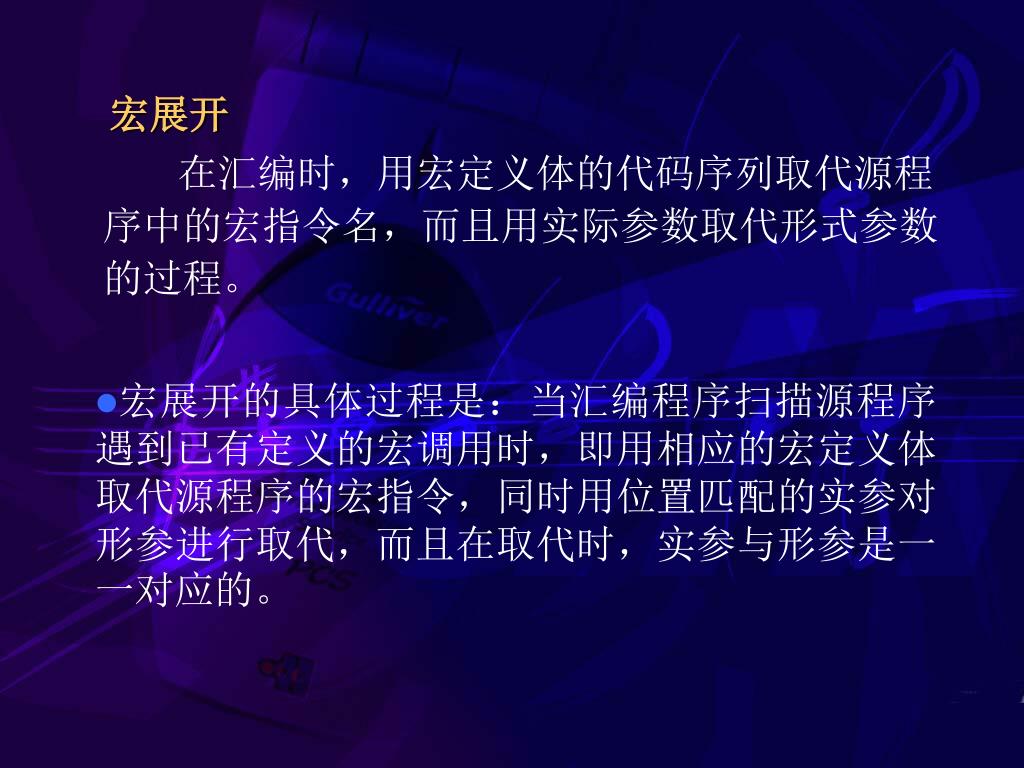

在汇编时,用宏定义体的代码序列取代源程序中的宏指令名,而且用实际参数取代形式参数的过程。在汇编时,用宏定义体的代码序列取代源程序中的宏指令名,而且用实际参数取代形式参数的过程。宏展开
  • 宏展开的具体过程是:当汇编程序扫描源程序遇到已有定义的宏调用时,即用相应的宏定义体取代源程序的宏指令,同时用位置匹配的实参对形参进行取代,而且在取代时,实参与形参是一一对应的。
slide10

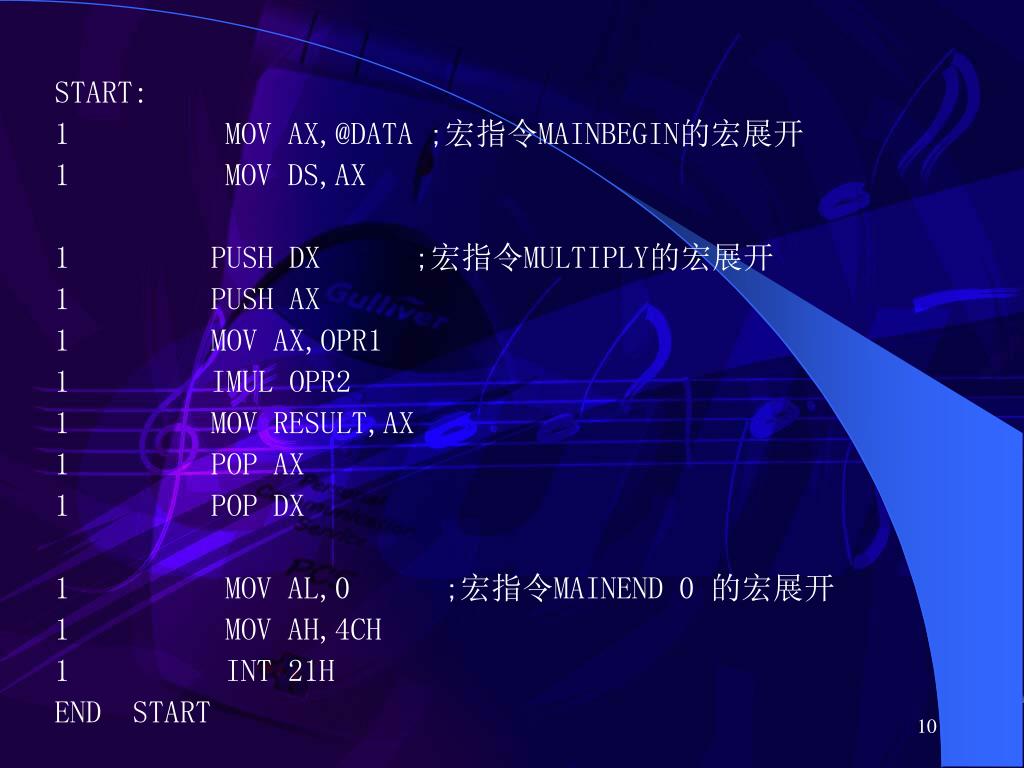

START:

1 MOV AX,@DATA ;宏指令MAINBEGIN的宏展开

1 MOV DS,AX

1 PUSH DX ;宏指令MULTIPLY的宏展开

1 PUSH AX

1 MOV AX,OPR1

1 IMUL OPR2

1 MOV RESULT,AX

1 POP AX

1 POP DX

1 MOV AL,0;宏指令MAINEND 0 的宏展开

1 MOV AH,4CH

1 INT 21H

END START

slide11

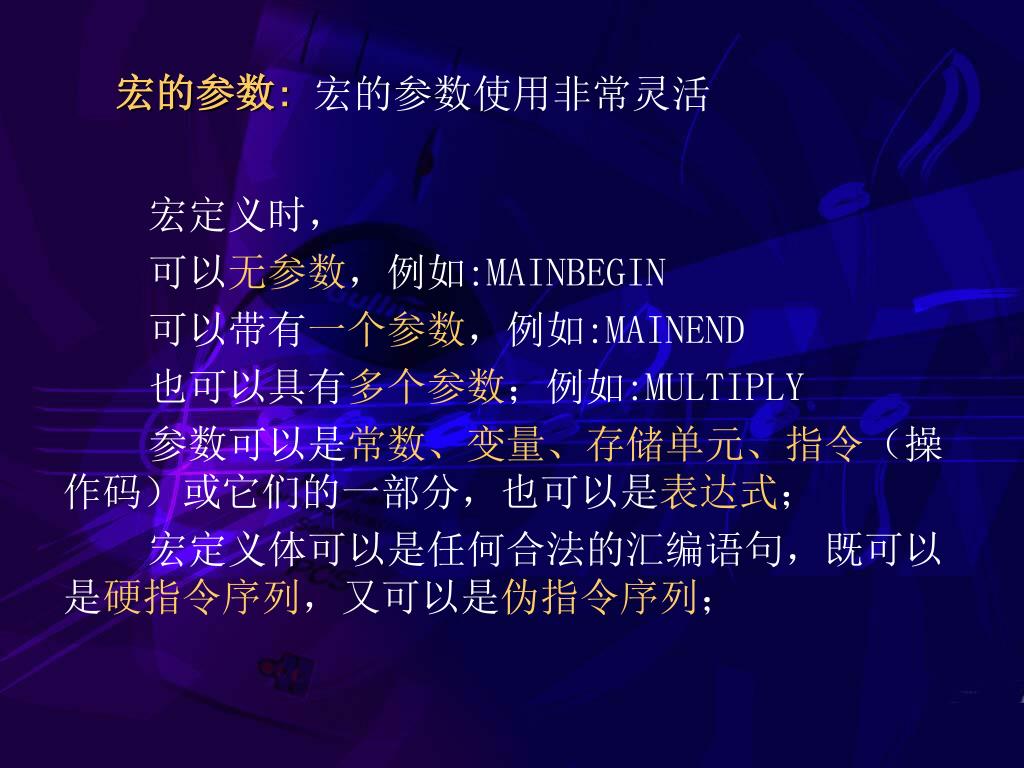

宏的参数使用非常灵活

宏定义时,

可以无参数,例如:MAINBEGIN

可以带有一个参数,例如:MAINEND

也可以具有多个参数;例如:MULTIPLY

参数可以是常数、变量、存储单元、指令(操作码)或它们的一部分,也可以是表达式;

宏定义体可以是任何合法的汇编语句,既可以是硬指令序列,又可以是伪指令序列;

宏的参数:
slide12

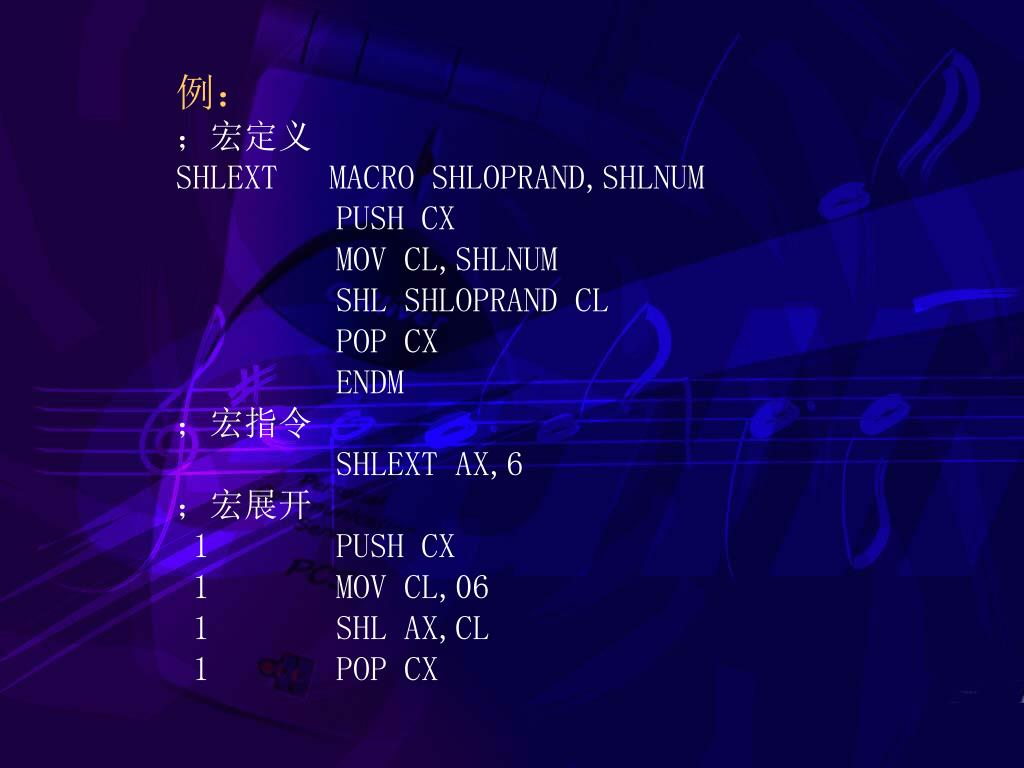

例:

;宏定义

SHLEXT MACRO SHLOPRAND,SHLNUM

PUSH CX

MOV CL,SHLNUM

SHL SHLOPRAND CL

POP CX

ENDM

;宏指令

SHLEXT AX,6

;宏展开

1 PUSH CX

1 MOV CL,06

1 SHL AX,CL

1 POP CX

slide13

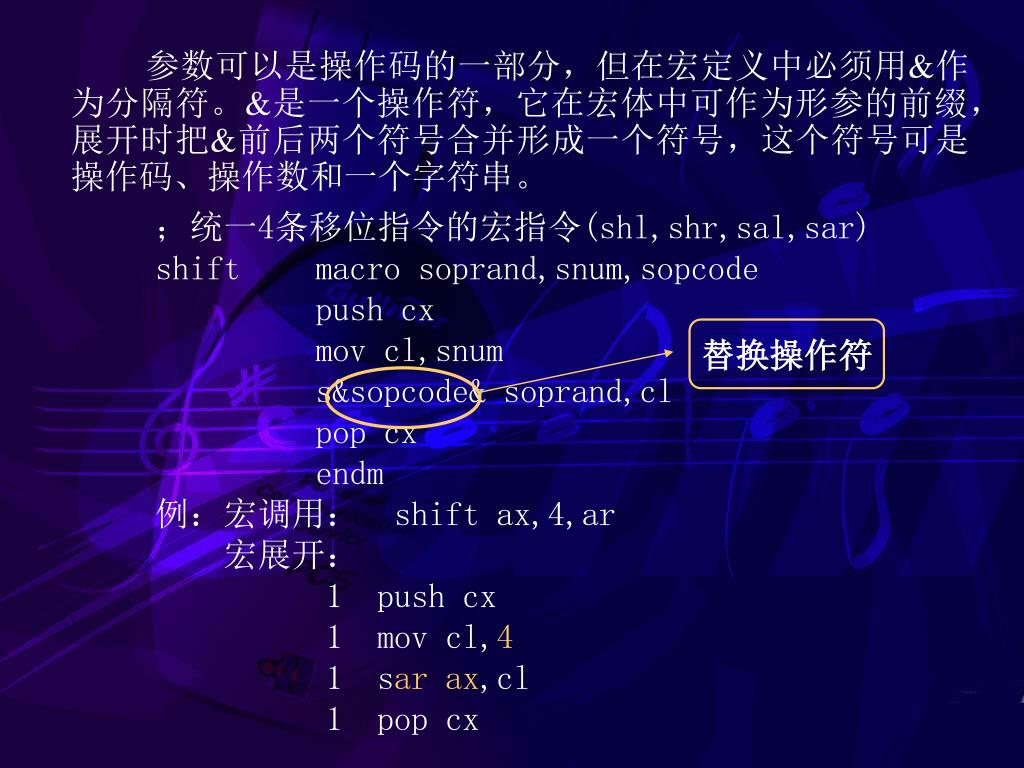

替换操作符

 参数可以是操作码的一部分,但在宏定义中必须用&作为分隔符。&是一个操作符,它在宏体中可作为形参的前缀,展开时把&前后两个符号合并形成一个符号,这个符号可是操作码、操作数和一个字符串。

;统一4条移位指令的宏指令(shl,shr,sal,sar)

shift macro soprand,snum,sopcode

push cx

mov cl,snum

s&sopcode& soprand,cl

pop cx

endm

例:宏调用: shift ax,4,ar

宏展开:

1push cx

1 mov cl,4

1 sarax,cl

1 pop cx

slide14

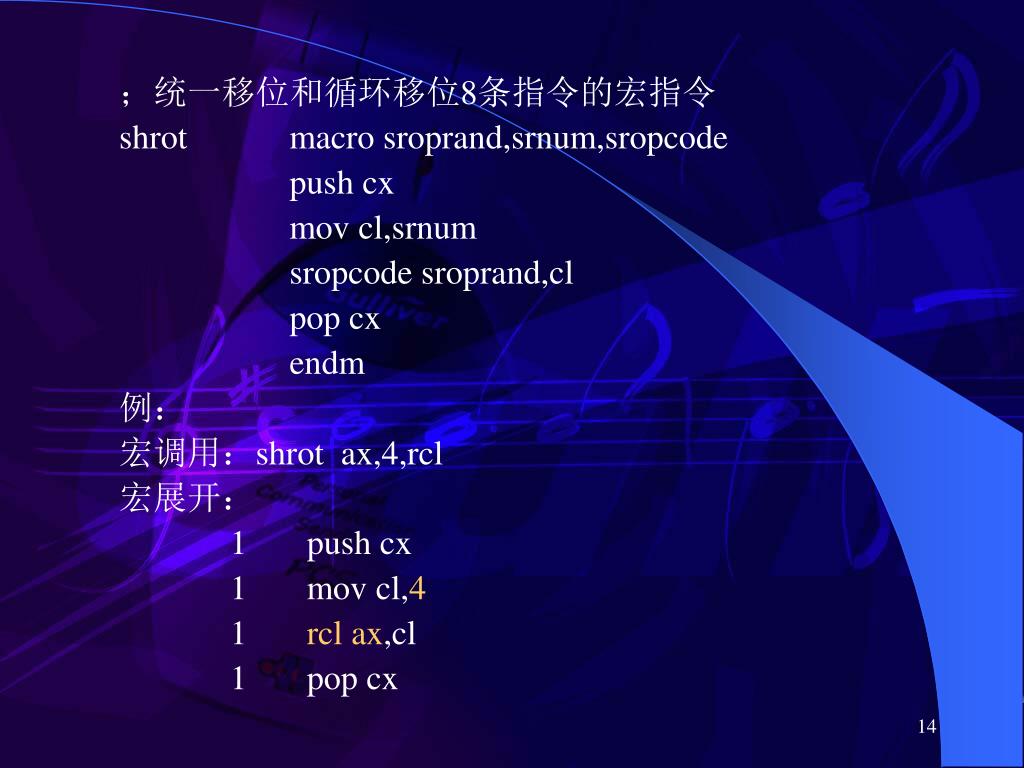

;统一移位和循环移位8条指令的宏指令

shrot macro sroprand,srnum,sropcode

push cx

mov cl,srnum

sropcode sroprand,cl

pop cx

endm

例:

宏调用:shrot ax,4,rcl

宏展开:

1 push cx

1 mov cl,4

1 rclax,cl

1 pop cx

slide15

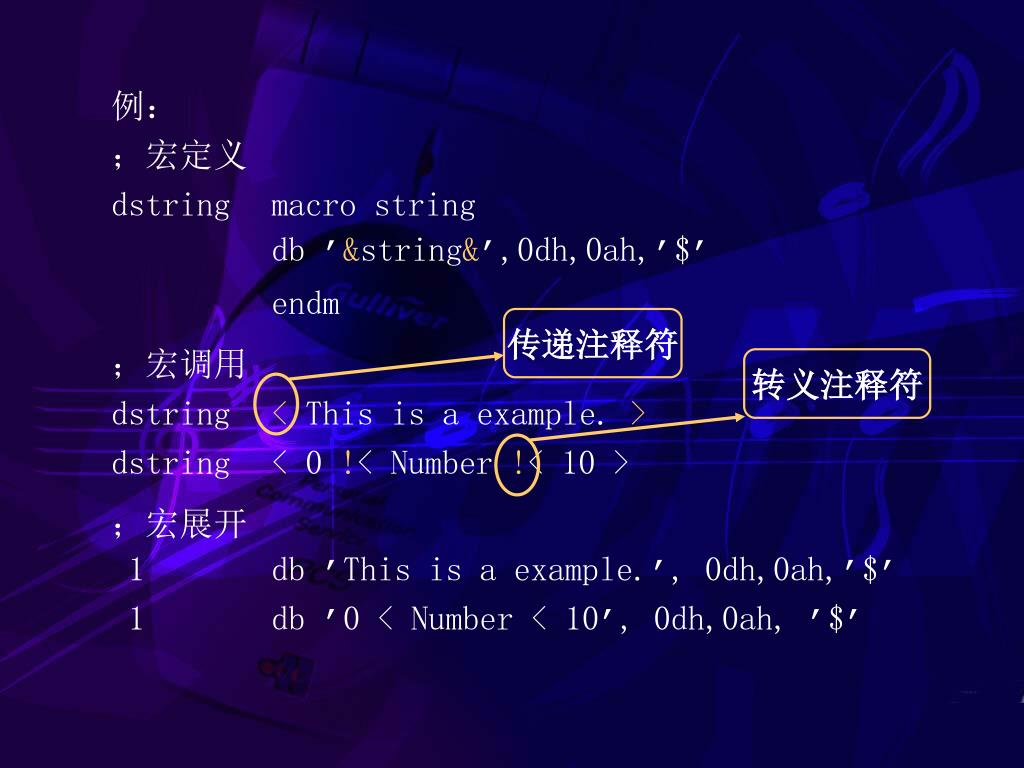

例:

;宏定义

dstring macro string

db ’&string&’,0dh,0ah,’$’

endm

;宏调用

dstring < This is a example. >

dstring < 0 !< Number !< 10 >

;宏展开

1 db ’This is a example.’, 0dh,0ah,’$’

1 db ’0 < Number < 10’, 0dh,0ah, ’$’

传递注释符

转义注释符

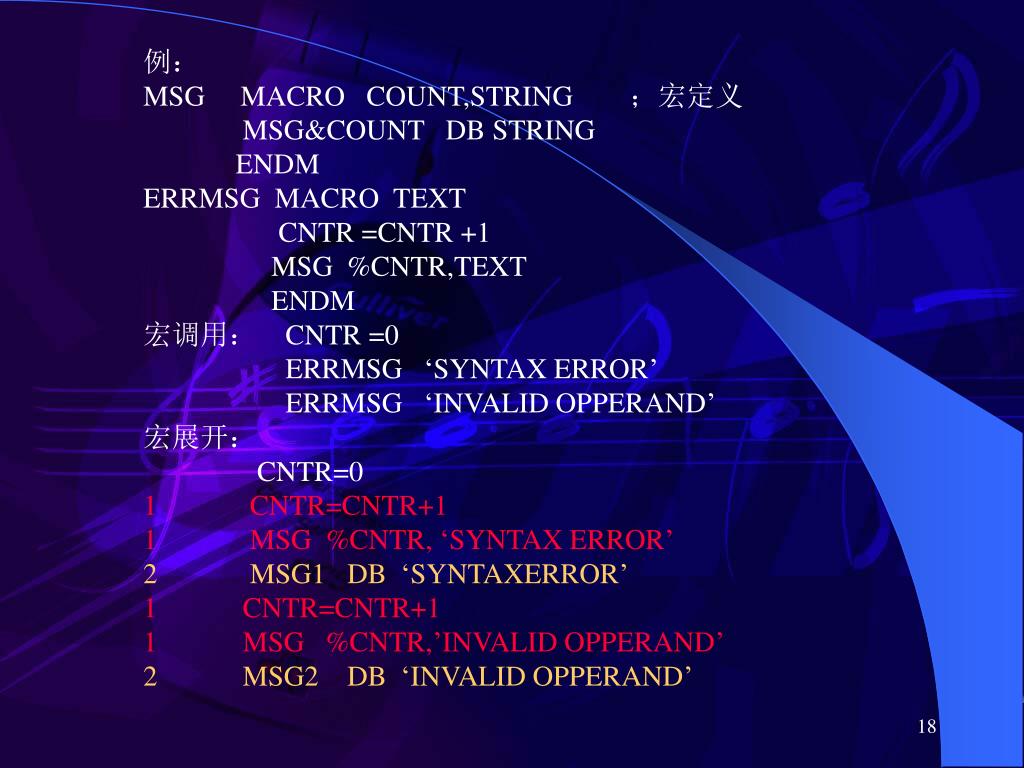

slide16
例:

MSG MACRO COUNT,STRING  ;宏定义

MSG&COUNT DB STRING

ENDM

ERRMSG MACRO TEXT

CNTR =CNTR +1

MSG %CNTR,TEXT

ENDM

宏调用: CNTR =0

ERRMSG ‘SYNTAX ERROR’

ERRMSG ‘INVALID OPPERAND’

宏展开:

CNTR=0

1 CNTR=CNTR+1

1 MSG %CNTR, ‘SYNTAX ERROR’

2 MSG1 DB ‘SYNTAXERROR’

1 CNTR=CNTR+1

1 MSG %CNTR,’INVALID OPPERAND’

2 MSG2 DB ‘INVALID OPPERAND’

slide17

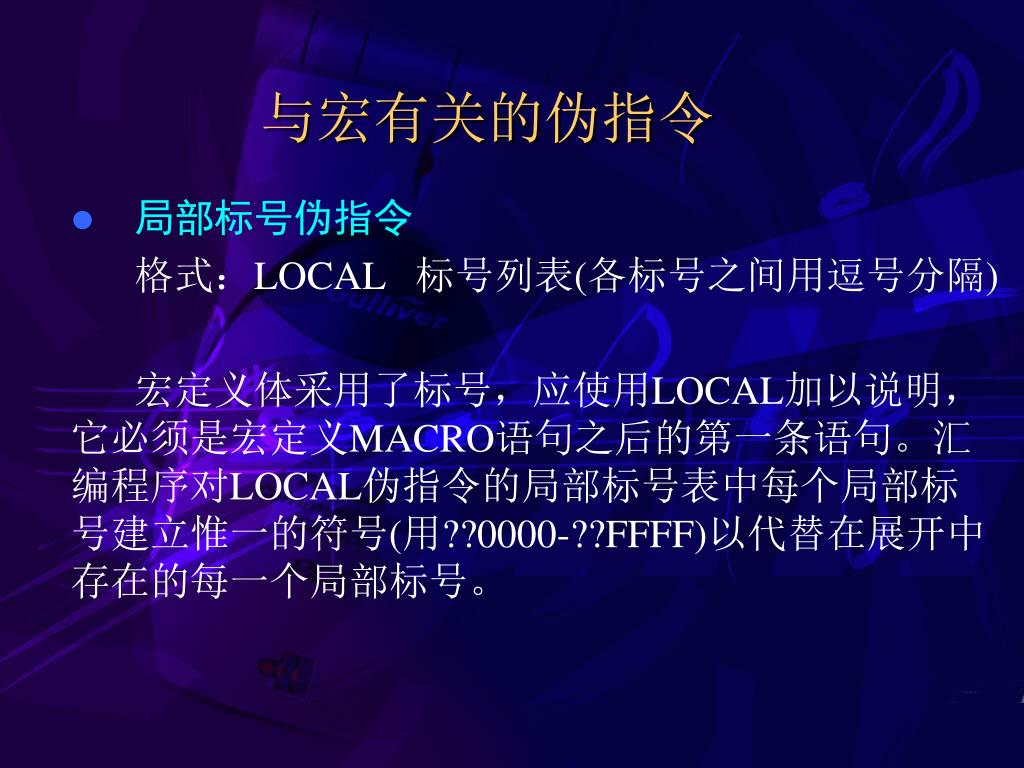

局部标号伪指令

格式:LOCAL 标号列表(各标号之间用逗号分隔)

宏定义体采用了标号,应使用LOCAL加以说明,它必须是宏定义MACRO语句之后的第一条语句。汇编程序对LOCAL伪指令的局部标号表中每个局部标号建立惟一的符号(用??0000-??FFFF)以代替在展开中存在的每一个局部标号。

与宏有关的伪指令

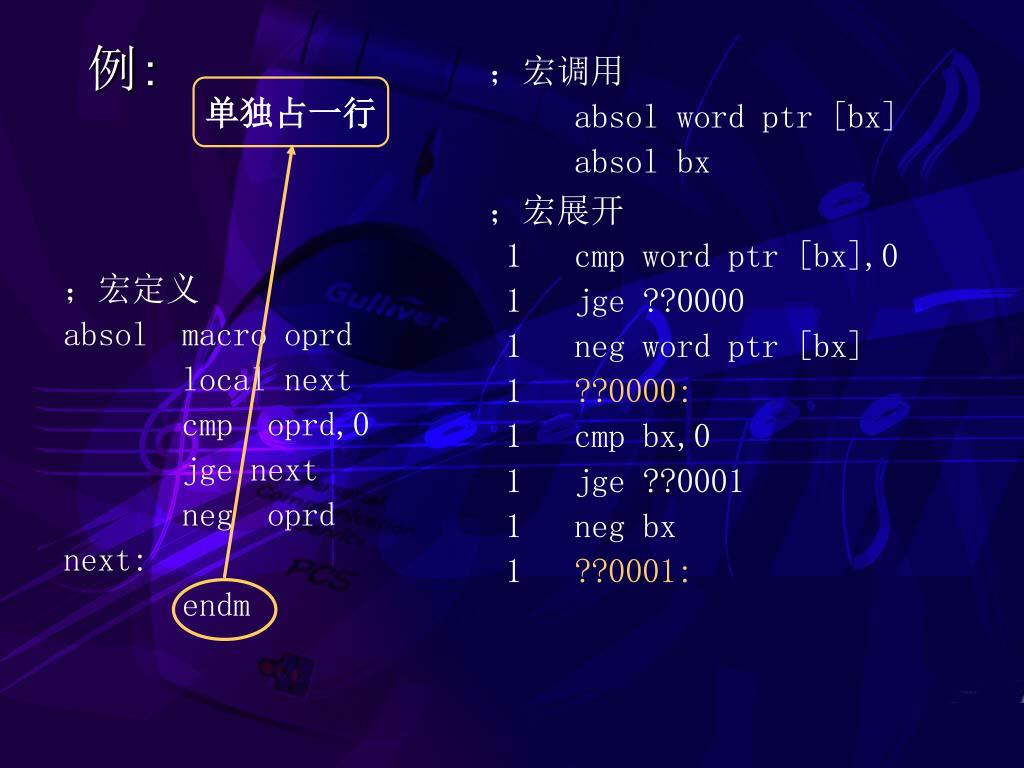

slide18

单独占一行

;宏调用

absol word ptr [bx]

absol bx

;宏展开

1 cmp word ptr [bx],0

1 jge ??0000

1 neg word ptr [bx]

1 ??0000:

1 cmp bx,0

1 jge ??0001

1 neg bx

1 ??0001:

例:

;宏定义

absol macro oprd

local next

cmp oprd,0

jge next

neg oprd

next:

endm

slide19

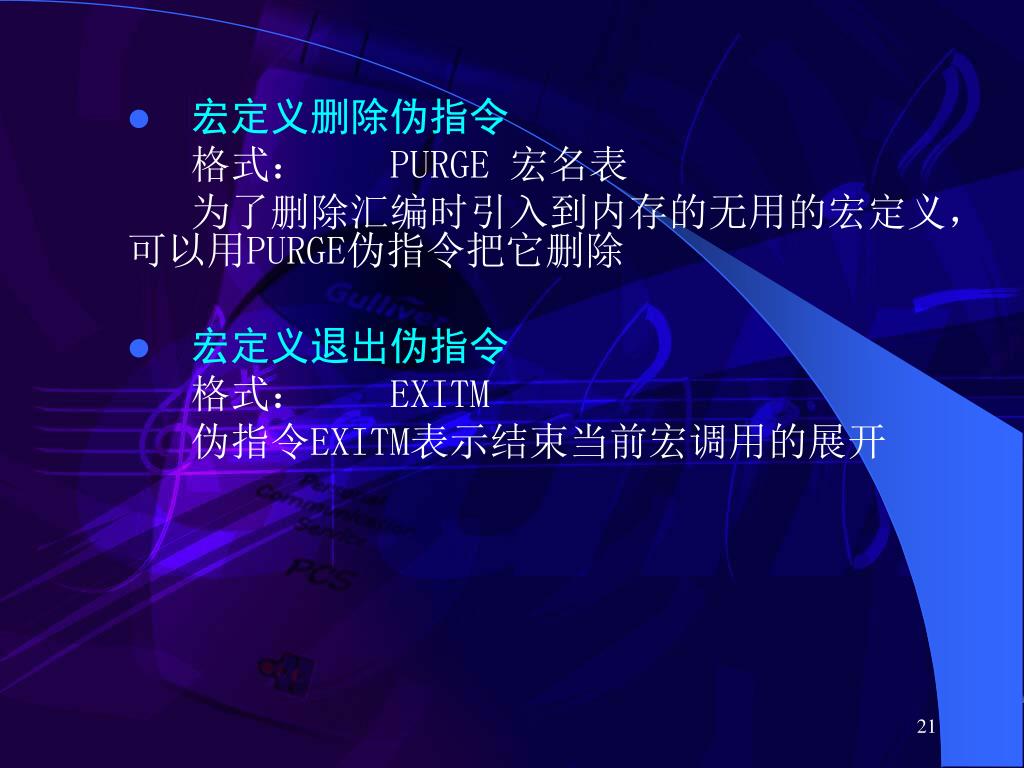

宏定义删除伪指令

格式:  PURGE 宏名表

为了删除汇编时引入到内存的无用的宏定义,可以用PURGE伪指令把它删除

  • 宏定义退出伪指令

格式:  EXITM

伪指令EXITM表示结束当前宏调用的展开

slide20

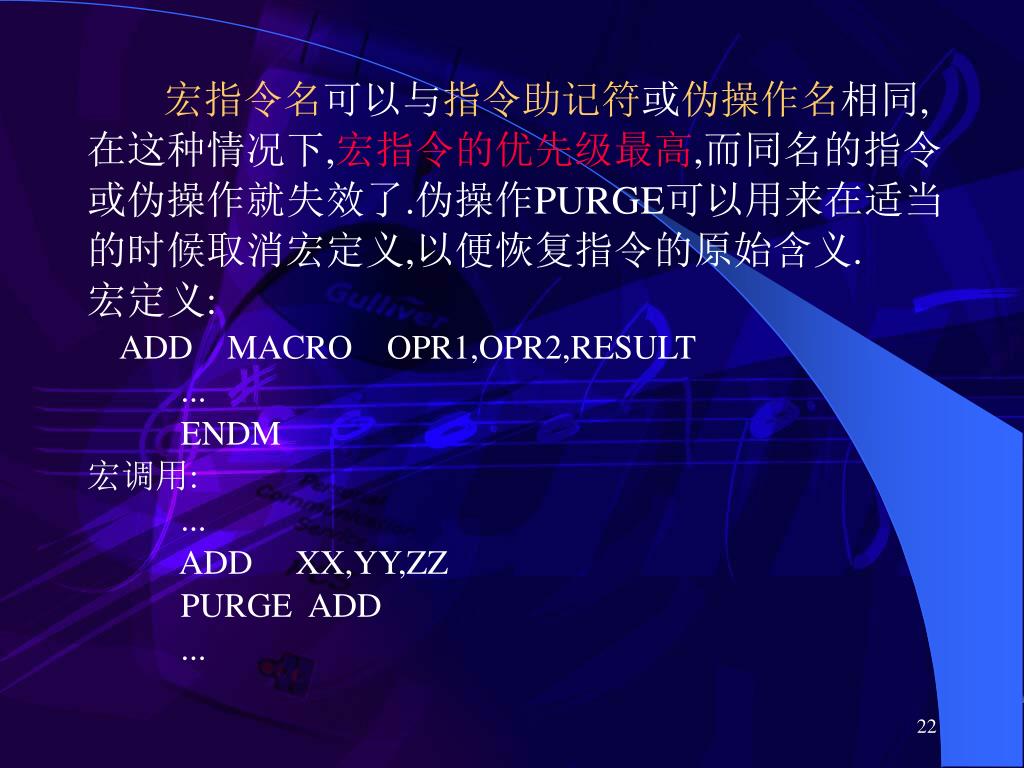

宏指令名可以与指令助记符或伪操作名相同,在这种情况下,宏指令的优先级最高,而同名的指令或伪操作就失效了.伪操作PURGE可以用来在适当的时候取消宏定义,以便恢复指令的原始含义.宏定义:    ADD    MACRO    OPR1,OPR2,RESULT           ...           ENDM宏调用:           ...           ADD     XX,YY,ZZ           PURGE  ADD           ...

slide21

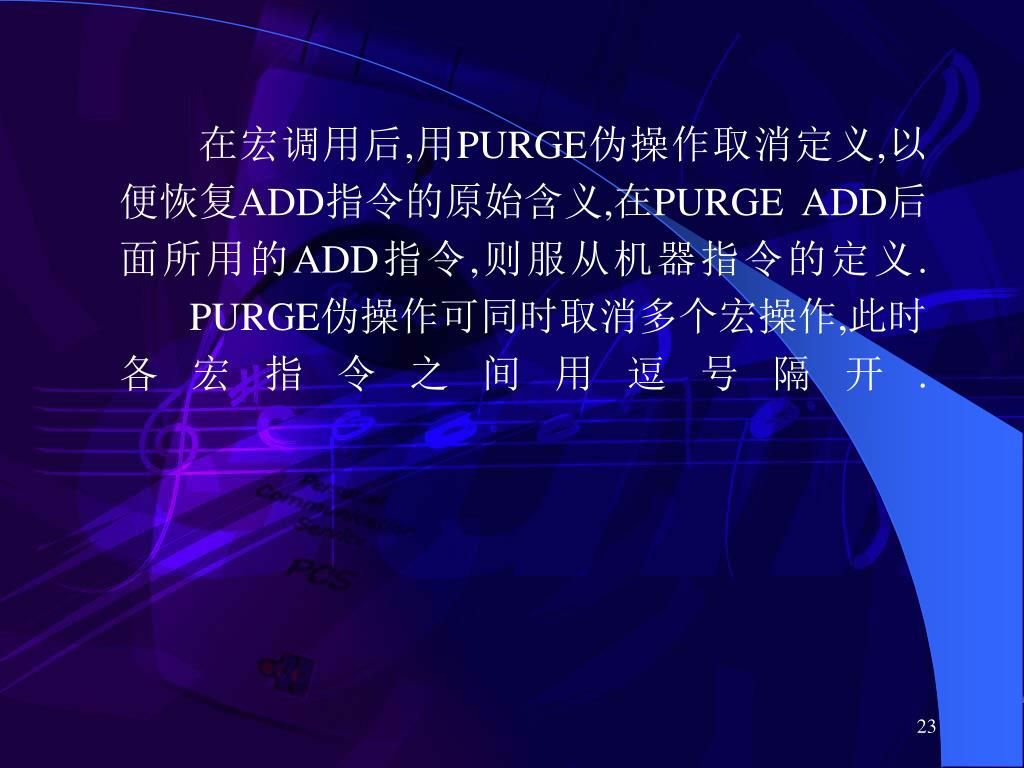

在宏调用后,用PURGE伪操作取消定义,以便恢复ADD指令的原始含义,在PURGE ADD后面所用的ADD指令,则服从机器指令的定义.    PURGE伪操作可同时取消多个宏操作,此时各宏指令之间用逗号隔开.

slide22

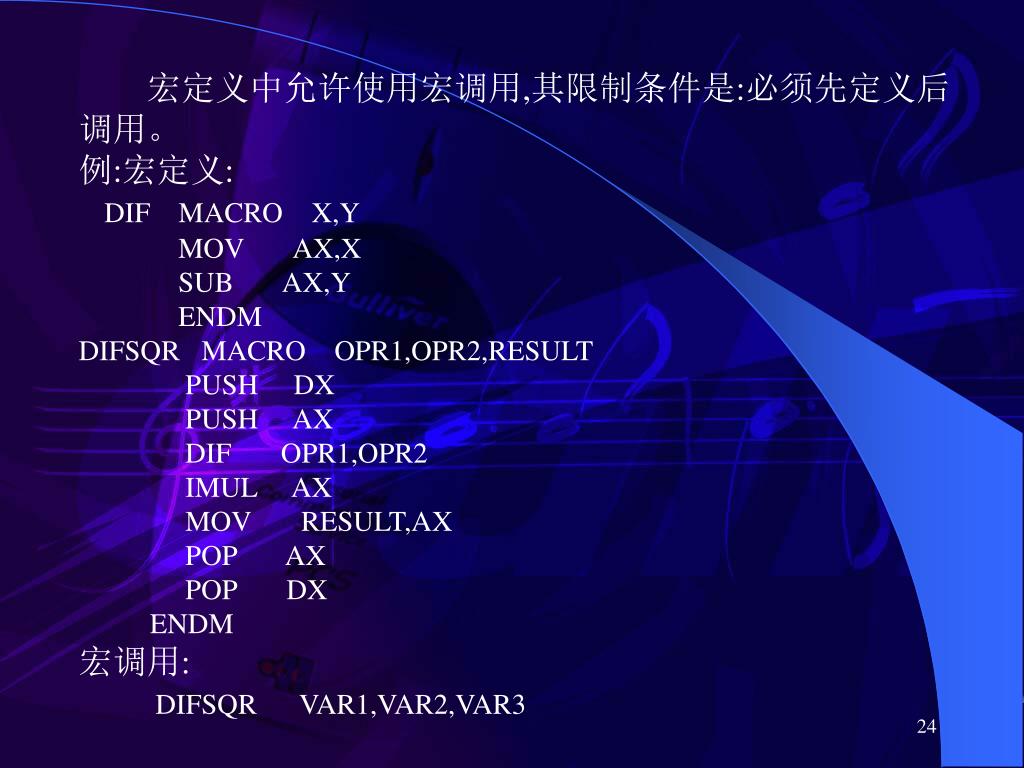

宏定义中允许使用宏调用,其限制条件是:必须先定义后调用。例:宏定义:DIF    MACRO    X,Y          MOV       AX,X          SUB       AX,Y          ENDMDIFSQR   MACRO    OPR1,OPR2,RESULT         PUSH     DX          PUSH     AX          DIF       OPR1,OPR2          IMUL     AX          MOV       RESULT,AX          POP       AX          POP       DX

          ENDM宏调用:DIFSQR      VAR1,VAR2,VAR3

slide23

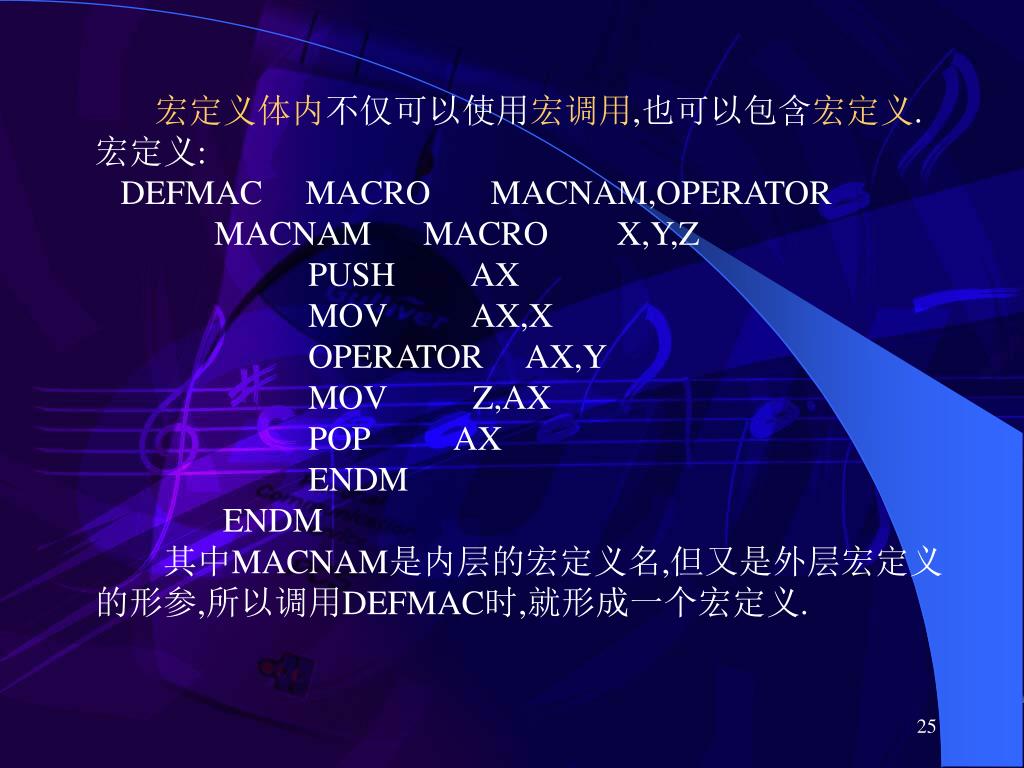

宏定义体内不仅可以使用宏调用,也可以包含宏定义.宏定义:   DEFMAC     MACRO       MACNAM,OPERATOR              MACNAM      MACRO        X,Y,Z                         PUSH         AX                         MOV          AX,X                         OPERATOR     AX,Y                         MOV          Z,AX                         POP          AX                         ENDM               ENDM其中MACNAM是内层的宏定义名,但又是外层宏定义的形参,所以调用DEFMAC时,就形成一个宏定义.

slide24

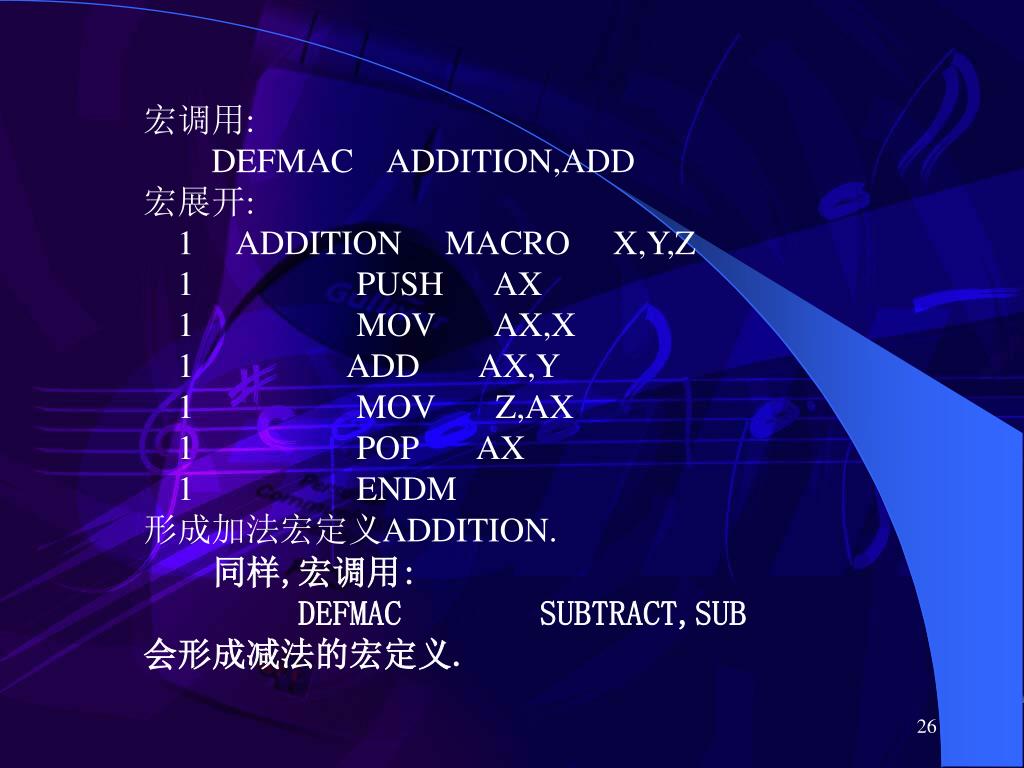

宏调用:        DEFMAC    ADDITION,ADD宏展开:    1     ADDITION     MACRO     X,Y,Z    1                   PUSH      AX    1                   MOV       AX,X    1                  ADD       AX,Y    1                   MOV       Z,AX    1                   POP       AX    1                   ENDM形成加法宏定义ADDITION.

同样,宏调用:         DEFMAC        SUBTRACT,SUB会形成减法的宏定义.

slide25

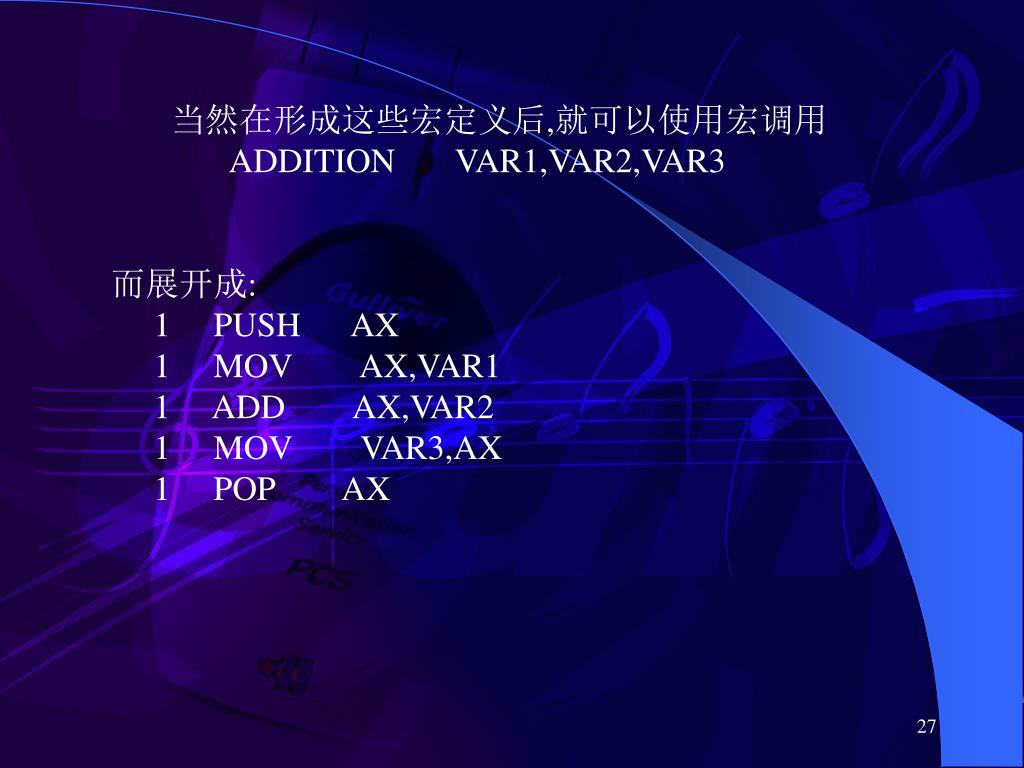

当然在形成这些宏定义后,就可以使用宏调用ADDITION       VAR1,VAR2,VAR3

而展开成:     1     PUSH      AX     1     MOV        AX,VAR1     1     ADD        AX,VAR2     1     MOV        VAR3,AX     1     POP        AX

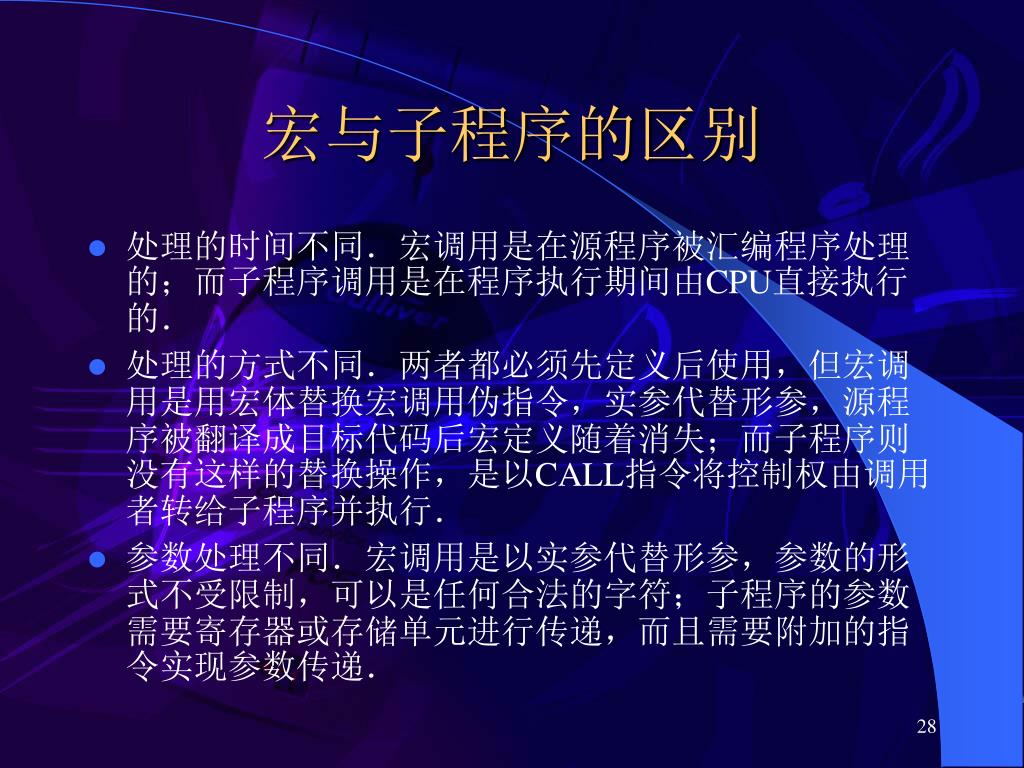

slide26
宏与子程序的区别
  • 处理的时间不同.宏调用是在源程序被汇编程序处理的;而子程序调用是在程序执行期间由CPU直接执行的.
  • 处理的方式不同.两者都必须先定义后使用,但宏调用是用宏体替换宏调用伪指令,实参代替形参,源程序被翻译成目标代码后宏定义随着消失;而子程序则没有这样的替换操作,是以CALL指令将控制权由调用者转给子程序并执行.
  • 参数处理不同.宏调用是以实参代替形参,参数的形式不受限制,可以是任何合法的字符;子程序的参数需要寄存器或存储单元进行传递,而且需要附加的指令实现参数传递.
slide27

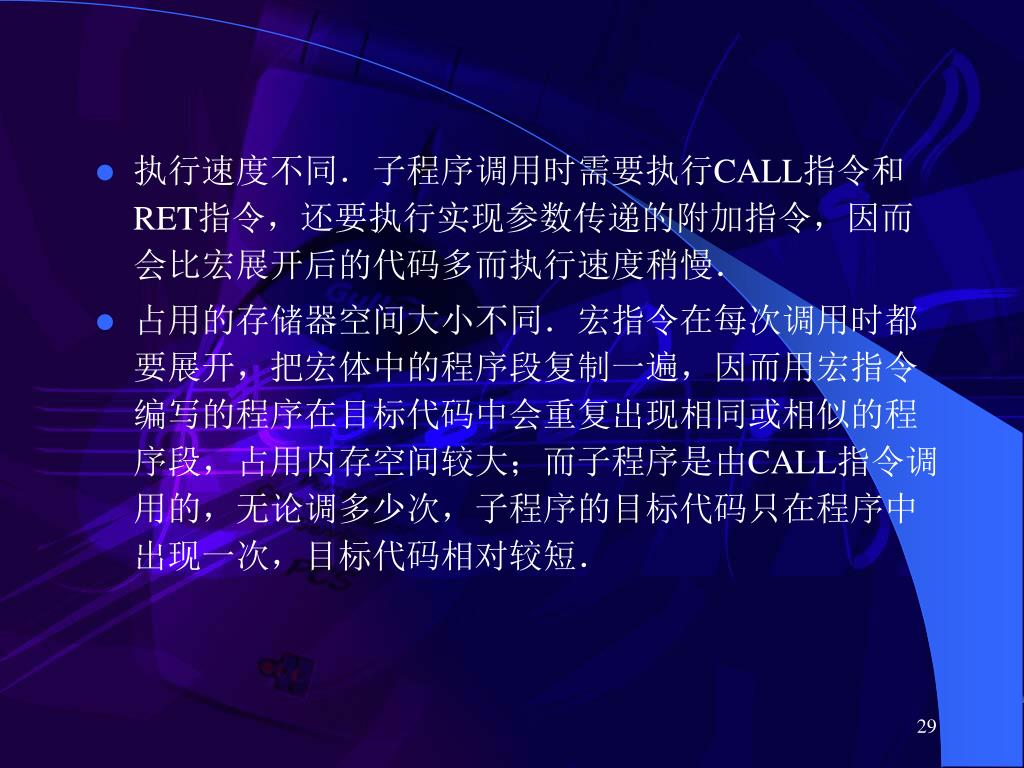

执行速度不同.子程序调用时需要执行CALL指令和RET指令,还要执行实现参数传递的附加指令,因而会比宏展开后的代码多而执行速度稍慢.执行速度不同.子程序调用时需要执行CALL指令和RET指令,还要执行实现参数传递的附加指令,因而会比宏展开后的代码多而执行速度稍慢.
  • 占用的存储器空间大小不同.宏指令在每次调用时都要展开,把宏体中的程序段复制一遍,因而用宏指令编写的程序在目标代码中会重复出现相同或相似的程序段,占用内存空间较大;而子程序是由CALL指令调用的,无论调多少次,子程序的目标代码只在程序中出现一次,目标代码相对较短.
slide28
宏与子程序具有各自的特点,程序员应该根据具体问题选择使用那种方法宏与子程序具有各自的特点,程序员应该根据具体问题选择使用那种方法

通常,当程序段较短或要求较快执行时,应选用宏;当程序段较长或为减小目标代码时,要选用子程序

比较结论
slide29

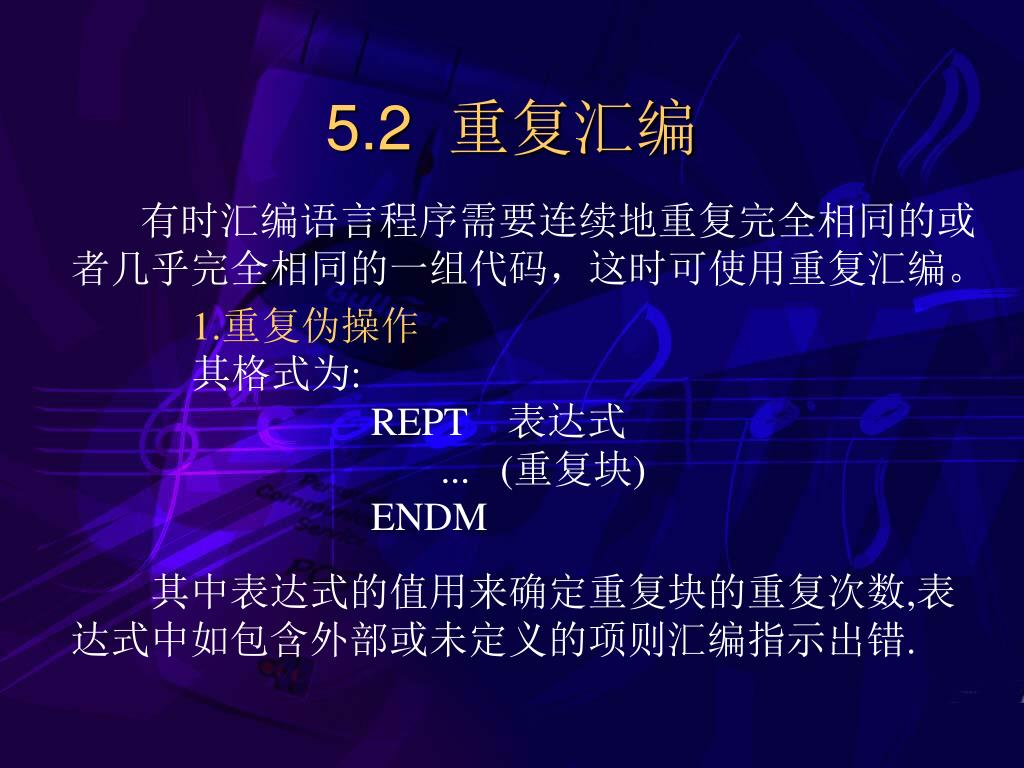

5.2 重复汇编

有时汇编语言程序需要连续地重复完全相同的或者几乎完全相同的一组代码,这时可使用重复汇编。

1.重复伪操作

其格式为:    REPT    表达式...   (重复块)    ENDM

其中表达式的值用来确定重复块的重复次数,表达式中如包含外部或未定义的项则汇编指示出错.

slide30

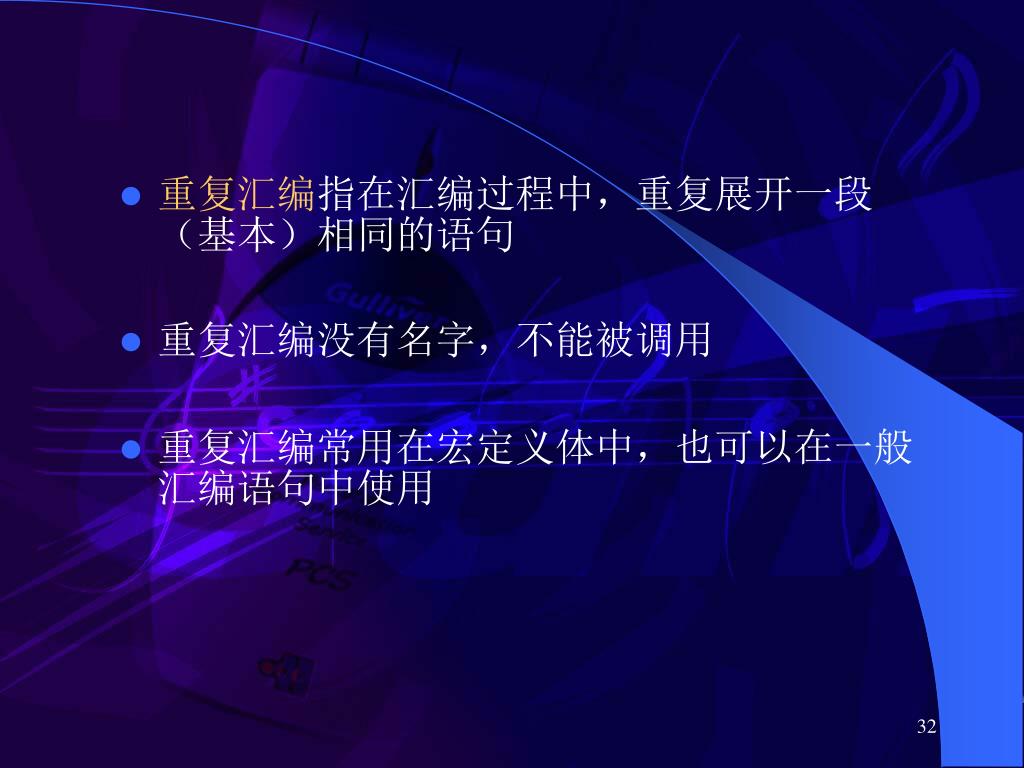

重复汇编指在汇编过程中,重复展开一段(基本)相同的语句重复汇编指在汇编过程中,重复展开一段(基本)相同的语句
  • 重复汇编没有名字,不能被调用
  • 重复汇编常用在宏定义体中,也可以在一般汇编语句中使用
slide31

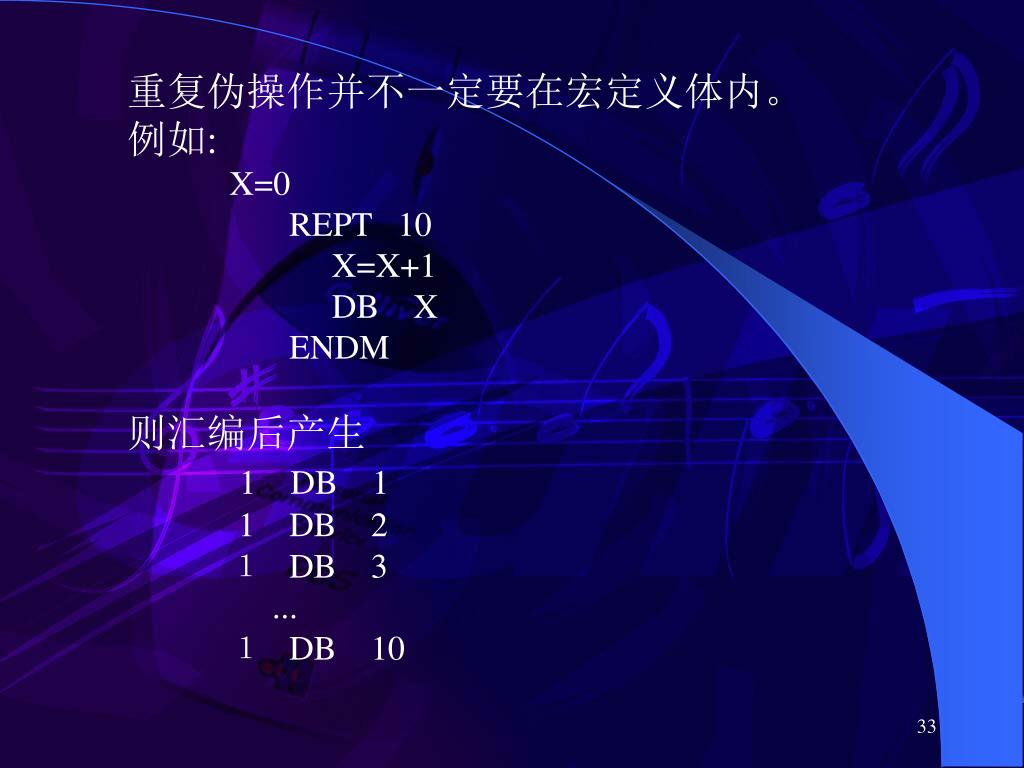

重复伪操作并不一定要在宏定义体内。

例如:

X=0       REPT   10 X=X+1       DB    X       ENDM

则汇编后产生

1   DB    1 1  DB    21   DB    3     ...1   DB    10

slide32

1 db char ;等效于db 'A'

1 char = char +1

1 db char ;等效于db 'B'

1 char = char +1

...

1 db char ;等效于db 'Z'

1 char = char +1

例:

  把字符A到Z的ASCII码填入数组TABLE

CHAR=‘A

TABLE  LABEL  BYTEREPT   26       DB     CHARCHAR=CHAR+1

ENDM

slide33

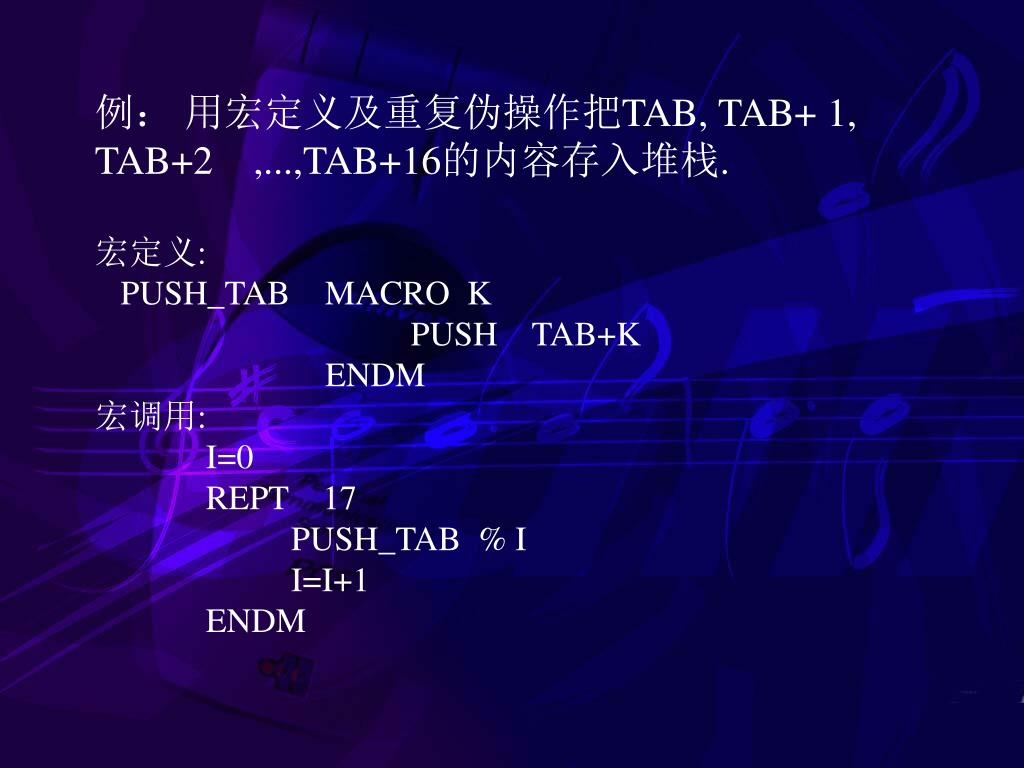

例: 用宏定义及重复伪操作把TAB, TAB+ 1, TAB+2,...,TAB+16的内容存入堆栈.

宏定义:    PUSH_TAB    MACRO  K               PUSH    TAB+K               ENDM宏调用:    I=0             REPT    17             PUSH_TAB  % I    I=I+1             ENDM

slide34

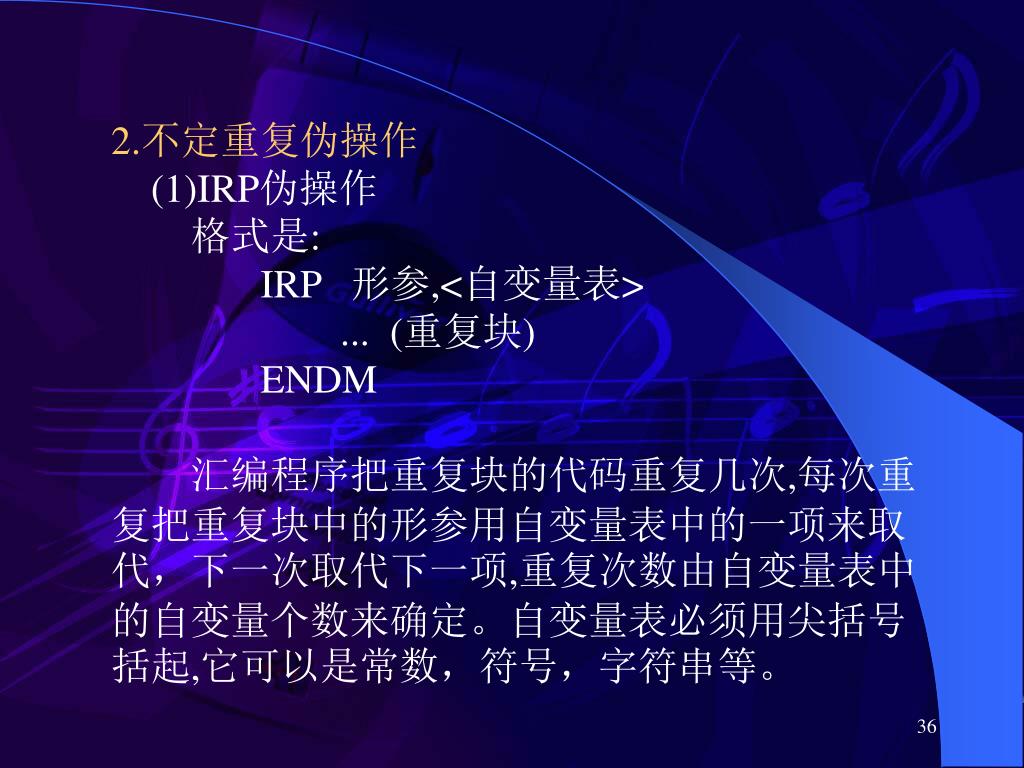

2.不定重复伪操作(1)IRP伪操作 格式是:     IRP   形参,<自变量表>        ...  (重复块)     ENDM

  汇编程序把重复块的代码重复几次,每次重复把重复块中的形参用自变量表中的一项来取代,下一次取代下一项,重复次数由自变量表中的自变量个数来确定。自变量表必须用尖括号括起,它可以是常数,符号,字符串等。

slide35

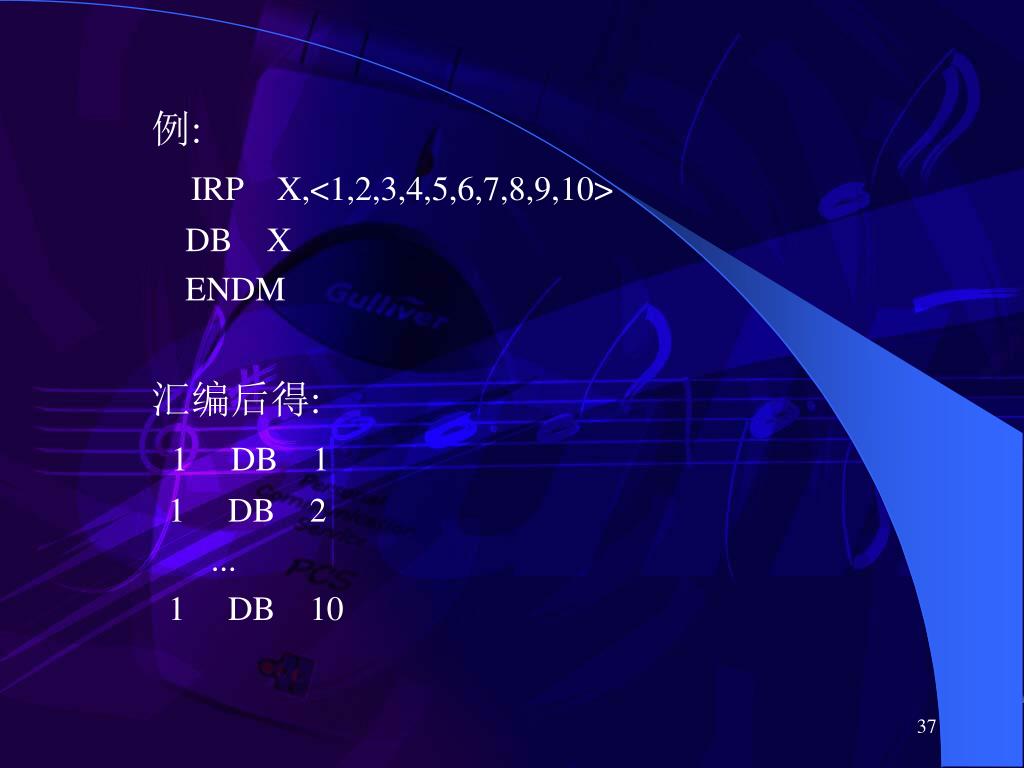

例:IRP    X,<1,2,3,4,5,6,7,8,9,10>    DB    X    ENDM

汇编后得:1     DB    1  1     DB    2       ...  1     DB    10

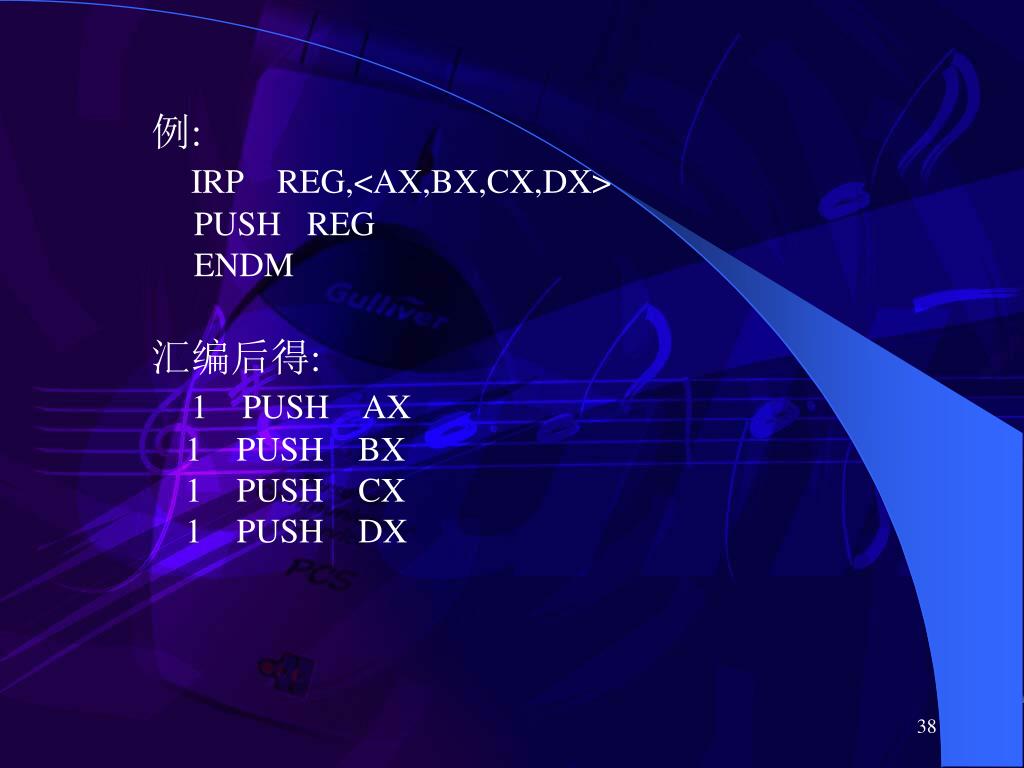

slide36

例:IRP    REG,<AX,BX,CX,DX>     PUSH   REG     ENDM

汇编后得:1    PUSH    AX    1    PUSH    BX    1    PUSH    CX    1    PUSH    DX

slide37

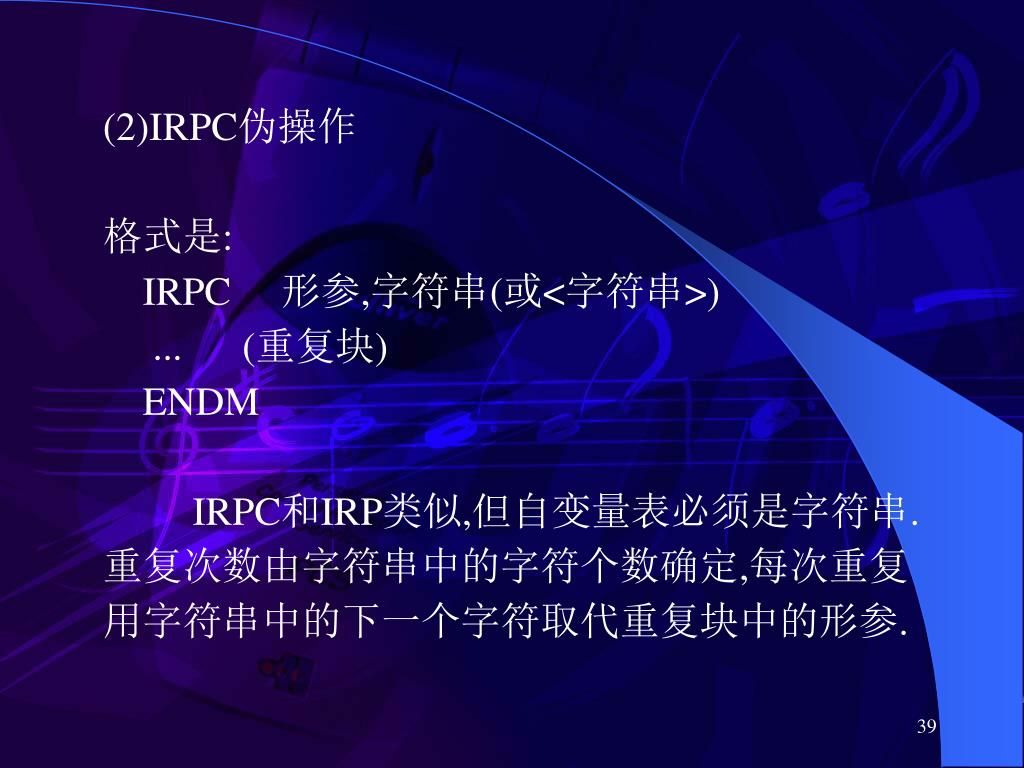

(2)IRPC伪操作

格式是:    IRPC     形参,字符串(或<字符串>)     ...      (重复块)    ENDM

IRPC和IRP类似,但自变量表必须是字符串.重复次数由字符串中的字符个数确定,每次重复用字符串中的下一个字符取代重复块中的形参.

slide38

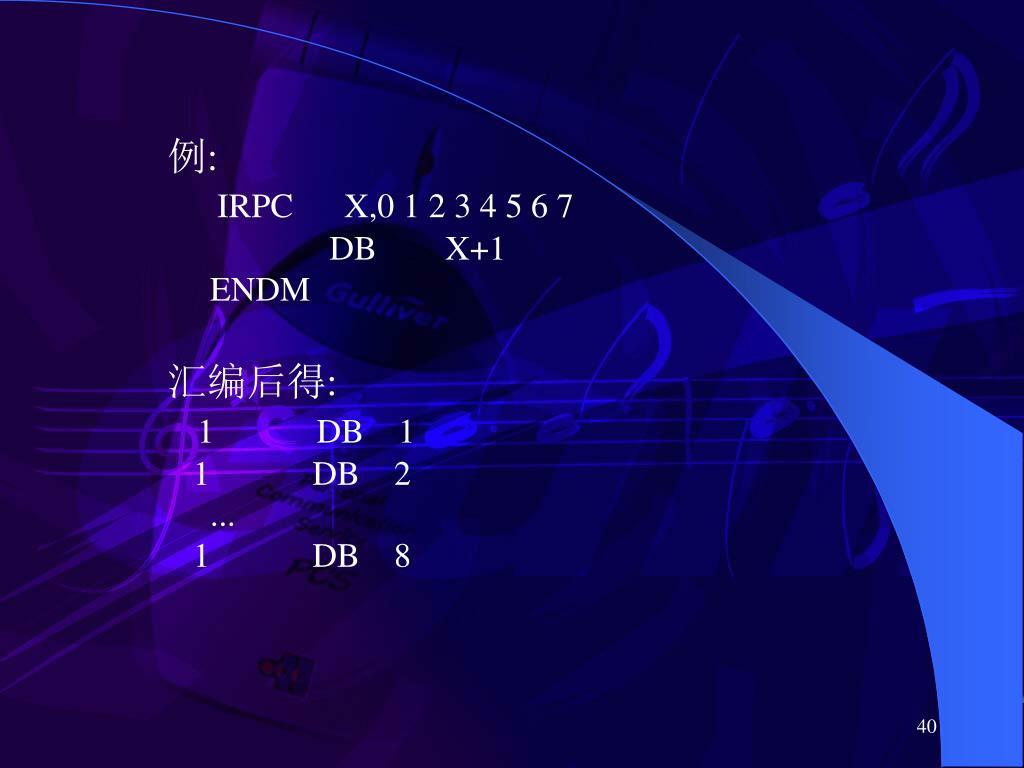

例:IRPC      X,0 1 2 3 4 5 6 7     DB        X+1     ENDM

汇编后得:1  DB    1   1  DB    2     ...   1   DB    8

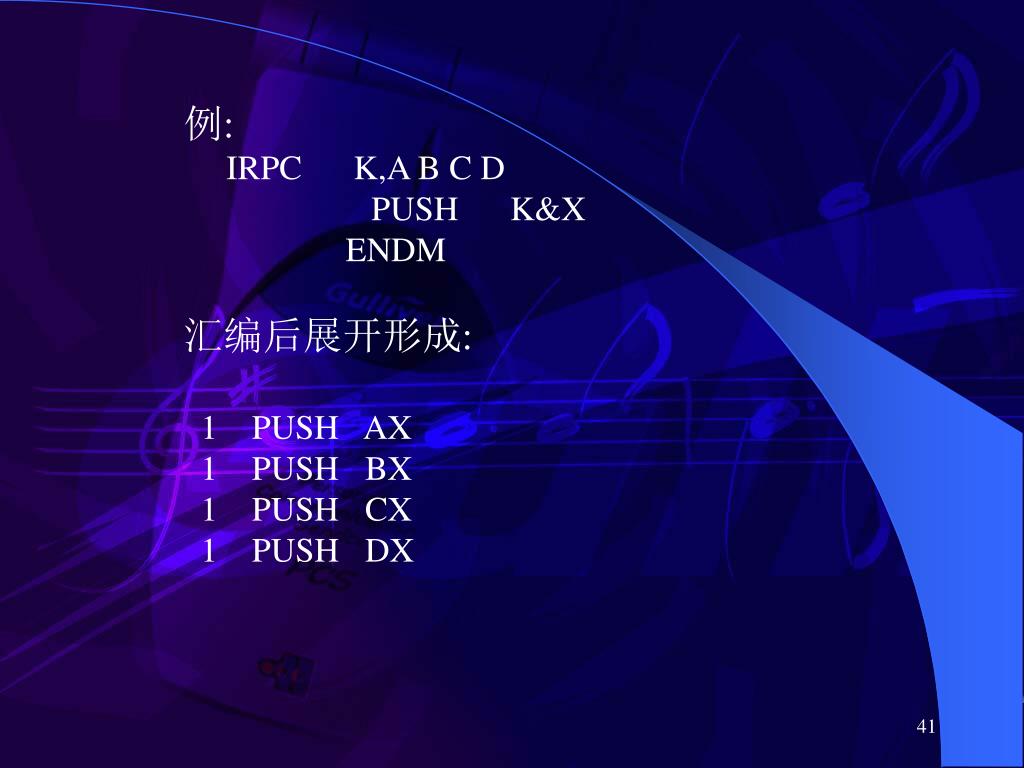

slide39

例:     IRPC      K,A B C D     PUSH      K&X

ENDM

汇编后展开形成:

  1    PUSH   AX  1    PUSH   BX  1    PUSH   CX  1    PUSH   DX

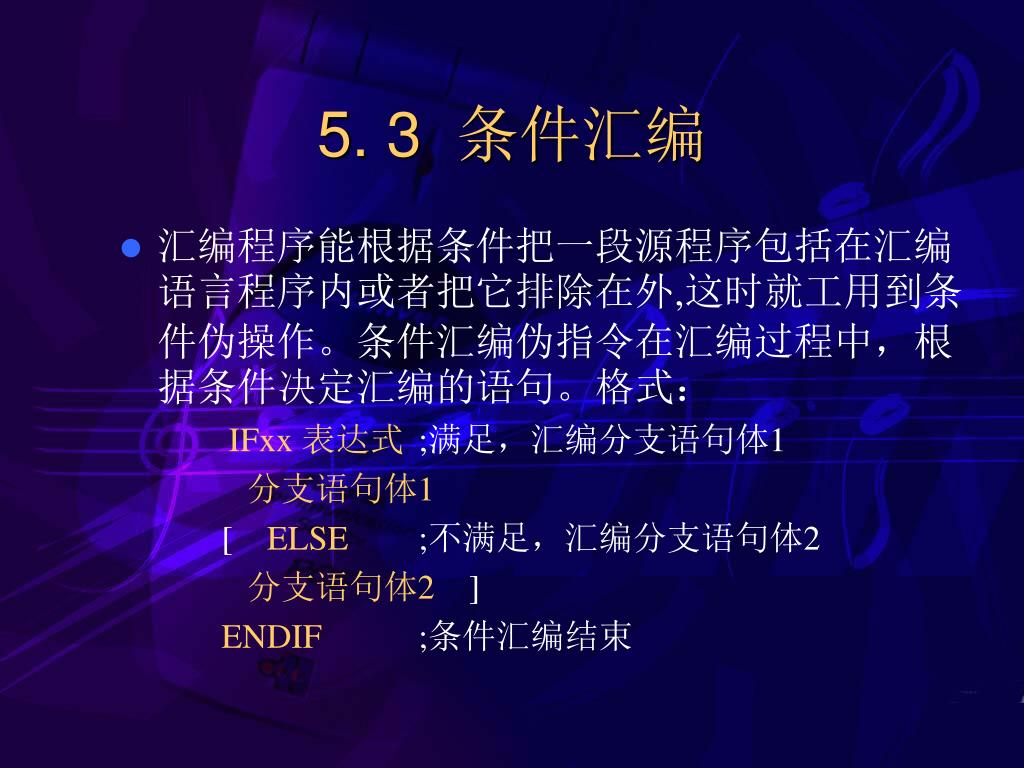

slide40
5. 3 条件汇编
  • 汇编程序能根据条件把一段源程序包括在汇编语言程序内或者把它排除在外,这时就工用到条件伪操作。条件汇编伪指令在汇编过程中,根据条件决定汇编的语句。格式:

IFxx表达式;满足,汇编分支语句体1

分支语句体1

[ ELSE ;不满足,汇编分支语句体2

分支语句体2 ]

ENDIF ;条件汇编结束

slide41

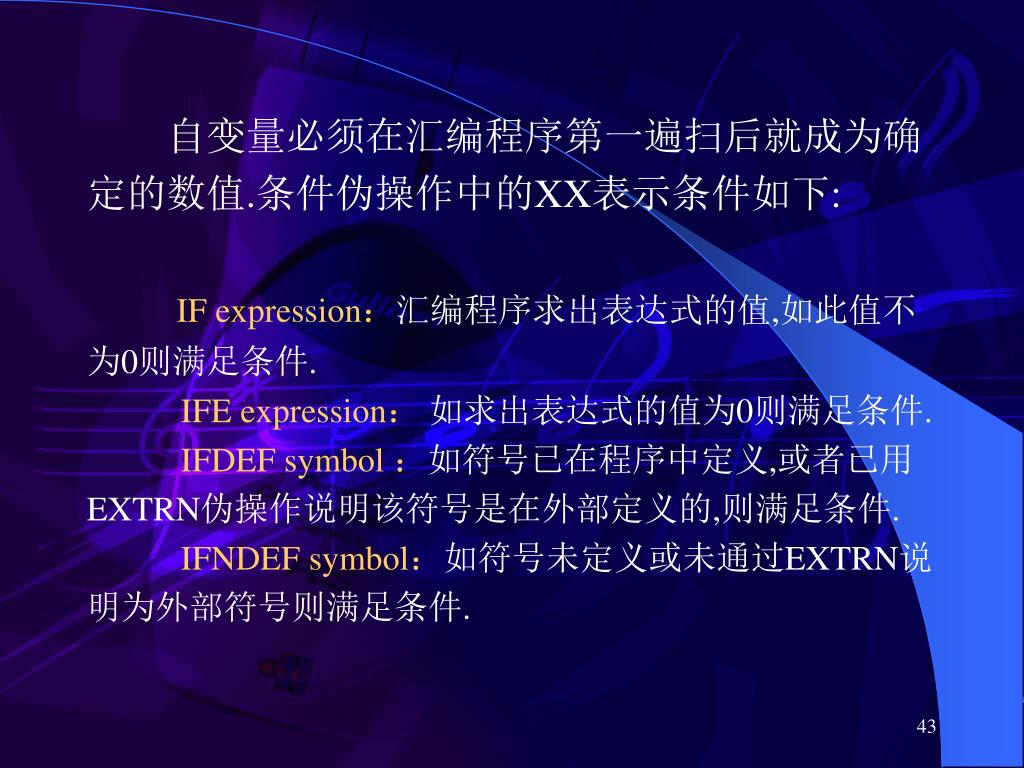

自变量必须在汇编程序第一遍扫后就成为确定的数值.条件伪操作中的XX表示条件如下:自变量必须在汇编程序第一遍扫后就成为确定的数值.条件伪操作中的XX表示条件如下:

IF expression:汇编程序求出表达式的值,如此值不为0则满足条件.IFE expression: 如求出表达式的值为0则满足条件.IFDEF symbol :如符号已在程序中定义,或者已用EXTRN伪操作说明该符号是在外部定义的,则满足条件.IFNDEF symbol:如符号未定义或未通过EXTRN说明为外部符号则满足条件.

slide42

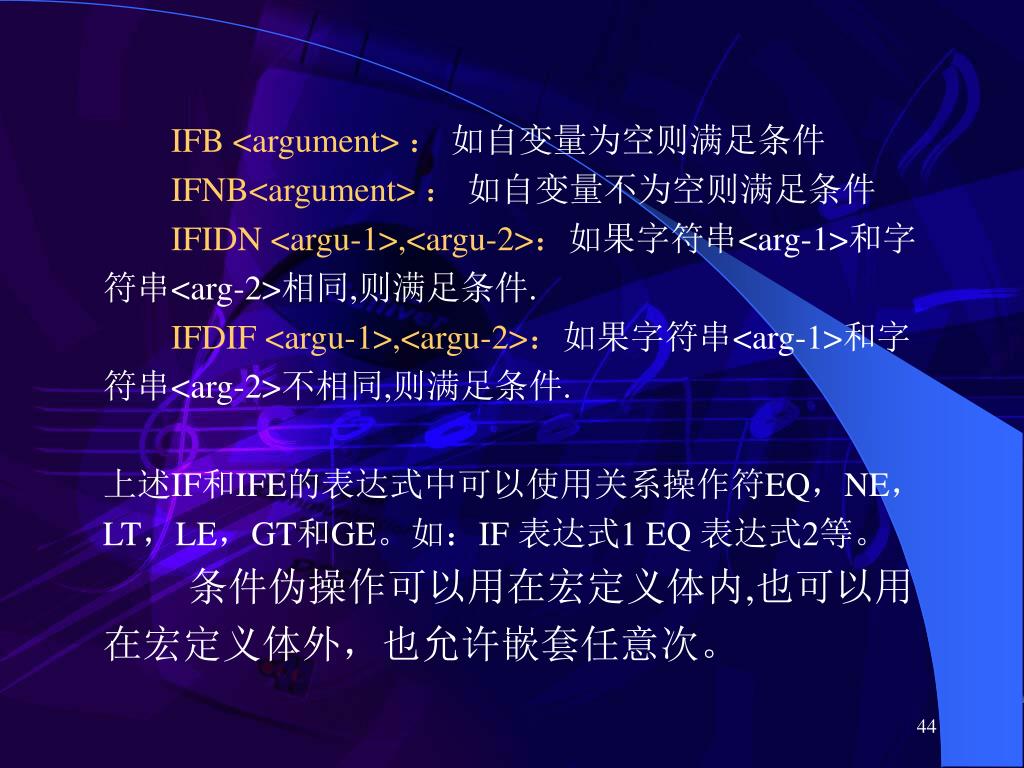

IFB <argument> : 如自变量为空则满足条件IFNB<argument> : 如自变量不为空则满足条件IFIDN <argu-1>,<argu-2>:如果字符串<arg-1>和字符串<arg-2>相同,则满足条件.IFDIF <argu-1>,<argu-2>:如果字符串<arg-1>和字符串<arg-2>不相同,则满足条件.

上述IF和IFE的表达式中可以使用关系操作符EQ,NE,LT,LE,GT和GE。如:IF 表达式1 EQ 表达式2等。

条件伪操作可以用在宏定义体内,也可以用在宏定义体外,也允许嵌套任意次。

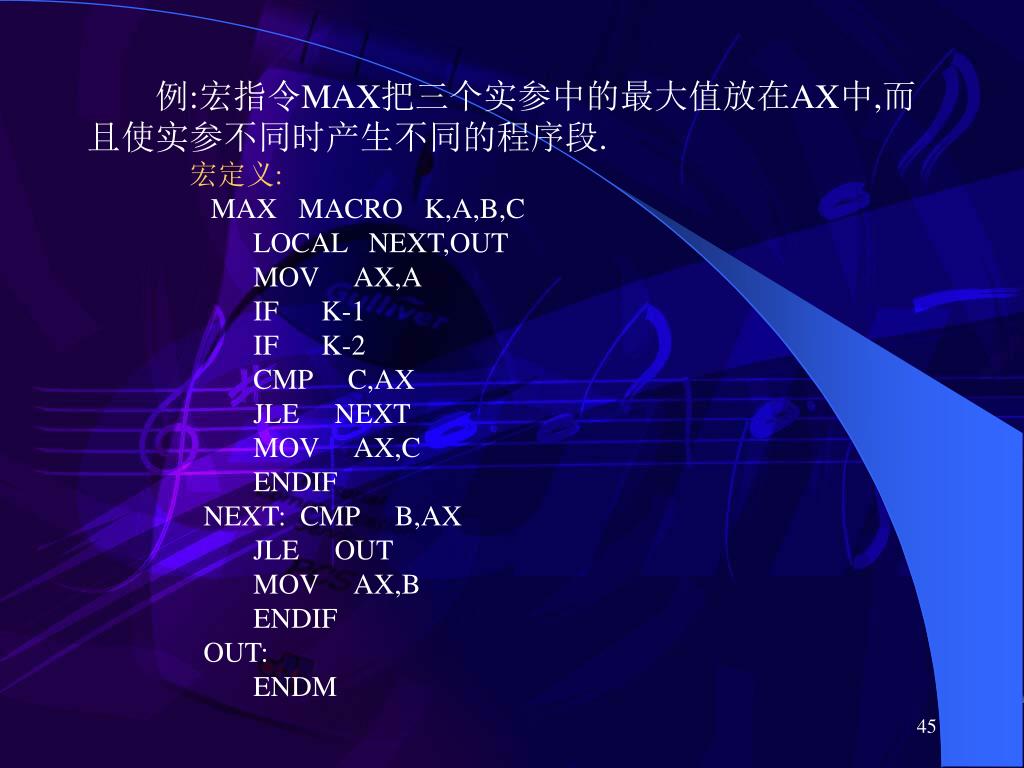

slide43

例:宏指令MAX把三个实参中的最大值放在AX中,而且使实参不同时产生不同的程序段.例:宏指令MAX把三个实参中的最大值放在AX中,而且使实参不同时产生不同的程序段.

宏定义:   MAX   MACRO   K,A,B,C         LOCAL   NEXT,OUT         MOV     AX,A         IF      K-1         IF      K-2         CMP     C,AX         JLE     NEXT         MOV     AX,C         ENDIF  NEXT:  CMP     B,AX         JLE     OUT         MOV     AX,B         ENDIF  OUT:         ENDM

slide44

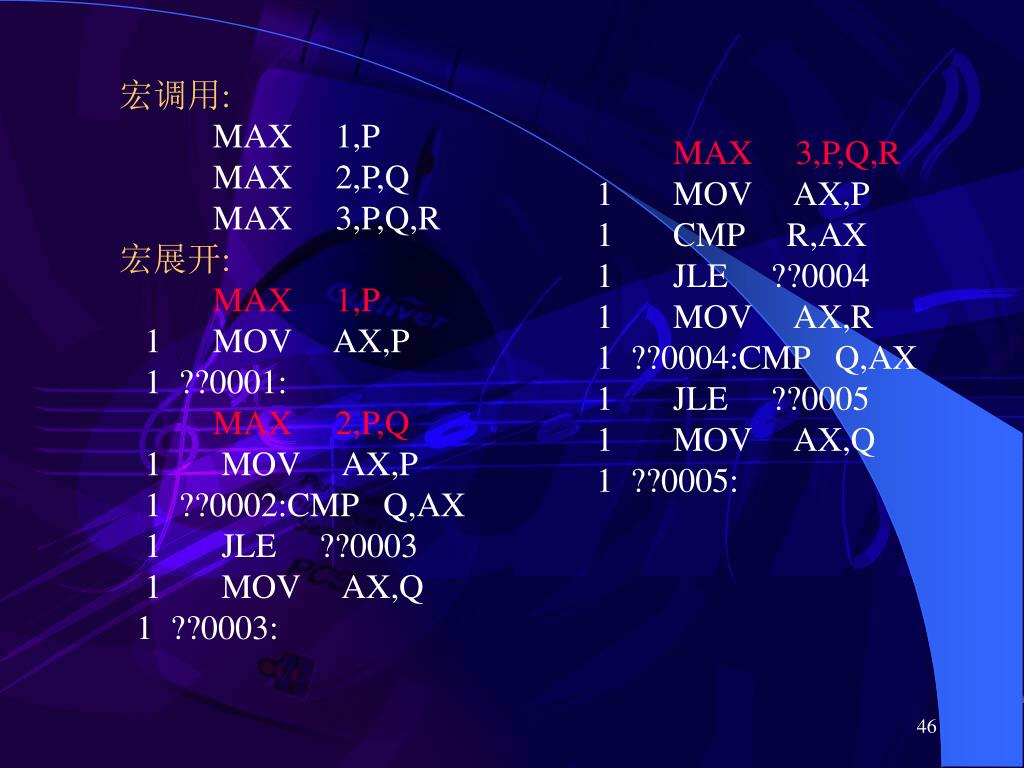

宏调用:         MAX     1,P         MAX     2,P,Q         MAX     3,P,Q,R宏展开:    MAX     1,P   1     MOV     AX,P   1 ??0001:MAX     2,P,Q   1      MOV     AX,P   1 ??0002:CMP   Q,AX   1     JLE     ??0003   1     MOV     AX,Q

1 ??0003:

MAX     3,P,Q,R   1     MOV     AX,P   1     CMP     R,AX   1     JLE     ??0004   1     MOV     AX,R   1 ??0004:CMP   Q,AX   1      JLE     ??0005   1     MOV     AX,Q   1 ??0005:

slide45

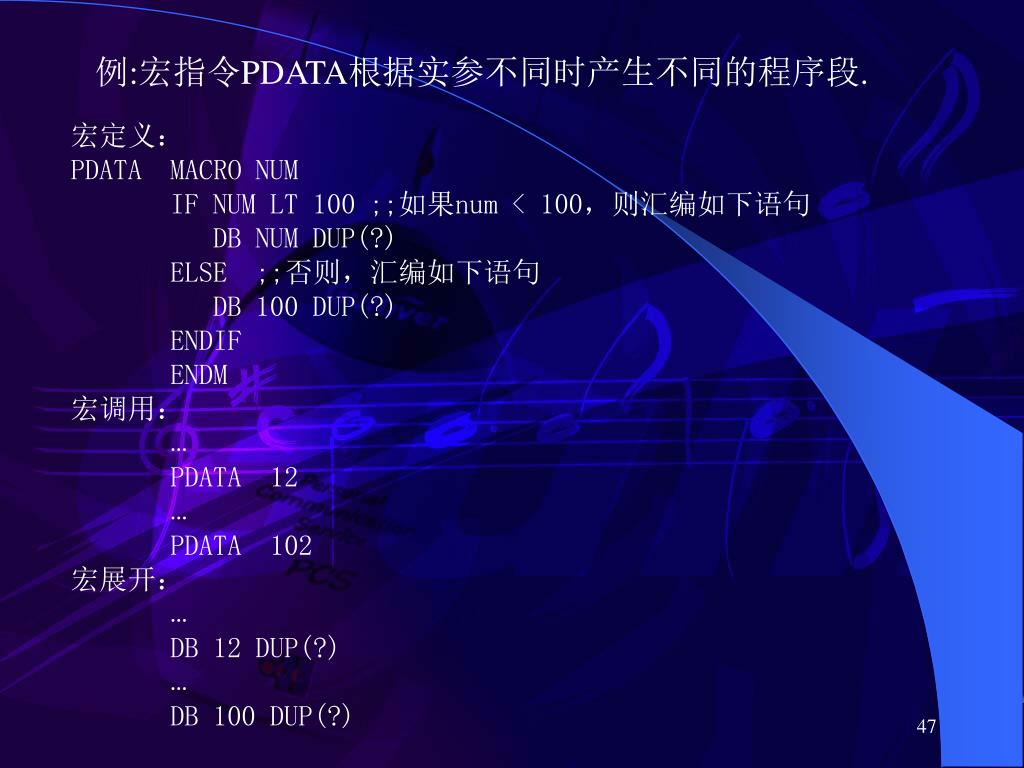

例:宏指令PDATA根据实参不同时产生不同的程序段.例:宏指令PDATA根据实参不同时产生不同的程序段.

宏定义:

PDATA MACRO NUM

IF NUM LT 100 ;;如果num < 100,则汇编如下语句

DB NUM DUP(?)

ELSE ;;否则,汇编如下语句

DB 100 DUP(?)

ENDIF

ENDM

宏调用:

PDATA 12

PDATA 102

宏展开:

DB 12 DUP(?)

DB 100 DUP(?)

slide46

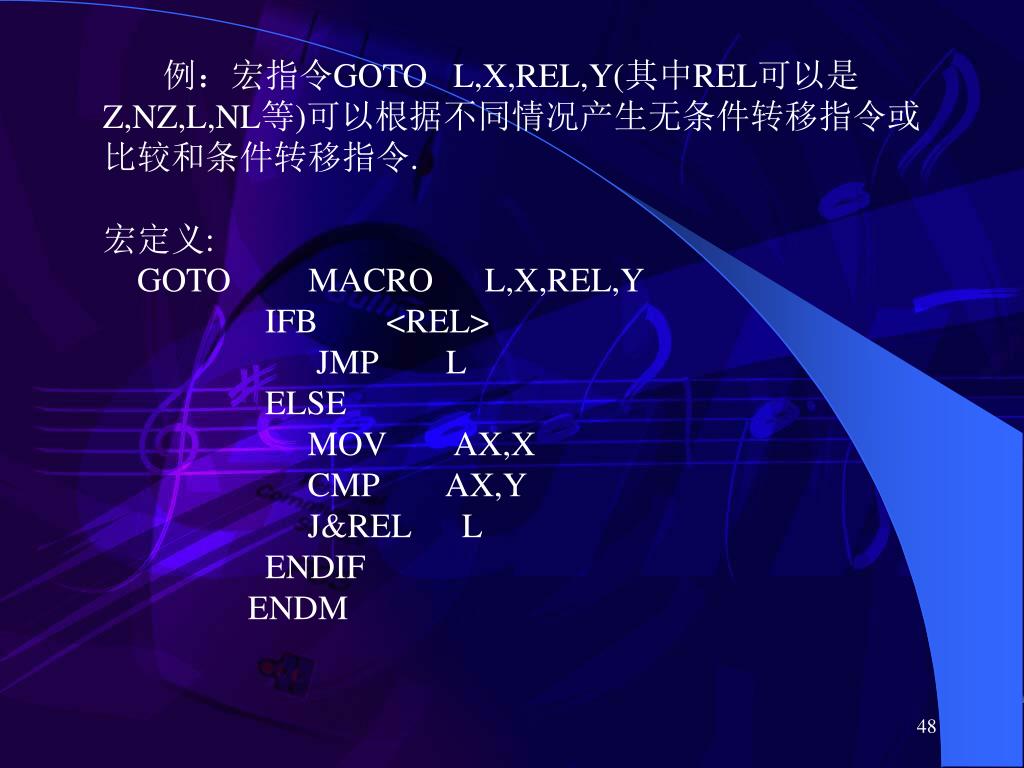

例:宏指令GOTO   L,X,REL,Y(其中REL可以是Z,NZ,L,NL等)可以根据不同情况产生无条件转移指令或比较和条件转移指令.

宏定义:    GOTO         MACRO      L,X,REL,Y                 IFB        <REL>                 JMP        L                 ELSE                 MOV        AX,X                 CMP        AX,Y                 J&REL      L                 ENDIF                 ENDM

slide47

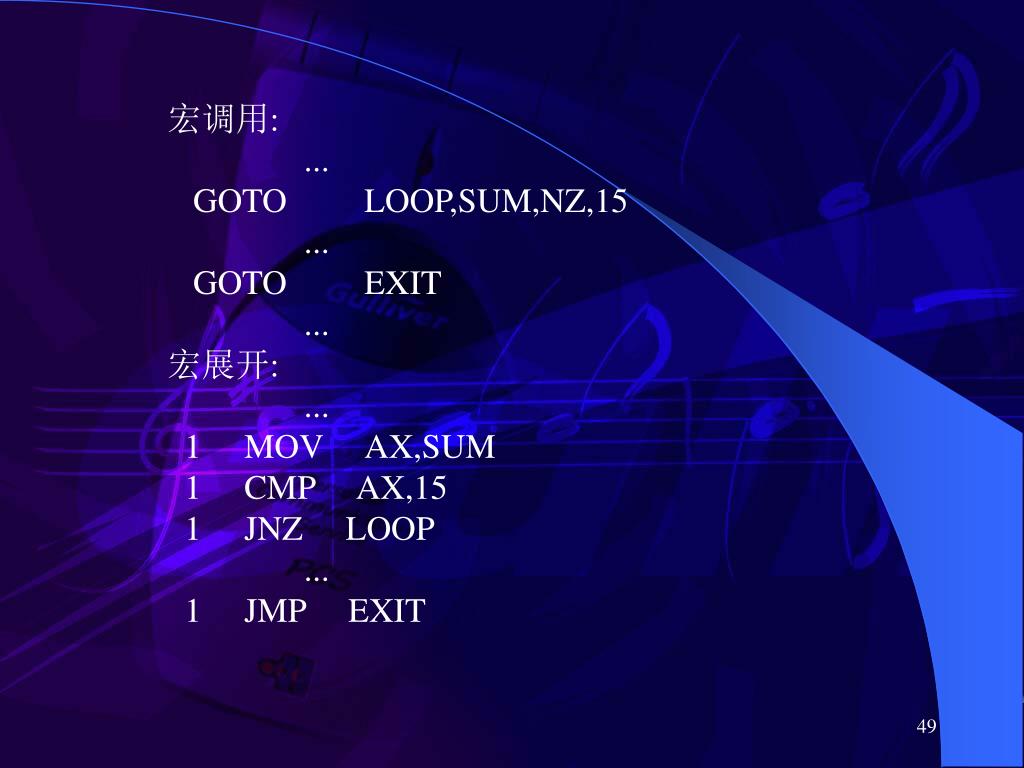

宏调用:                ...   GOTO         LOOP,SUM,NZ,15                ...   GOTO         EXIT                ...宏展开:                ...  1     MOV     AX,SUM  1     CMP     AX,15  1     JNZ     LOOP                ...  1     JMP     EXIT

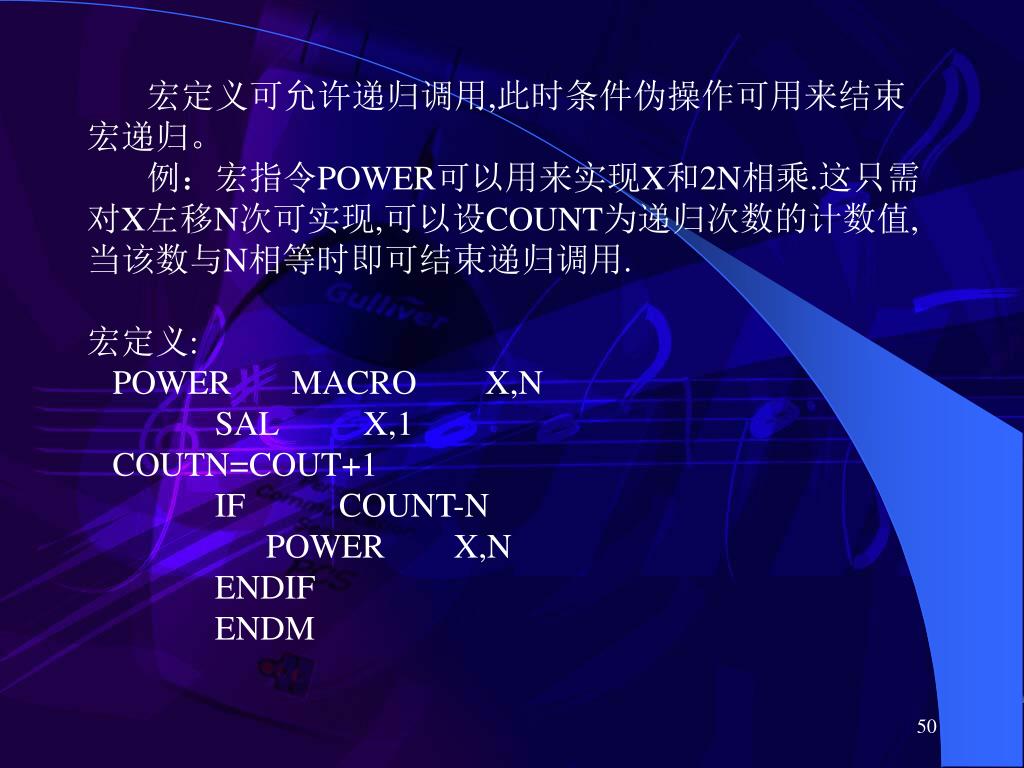

slide48

宏定义可允许递归调用,此时条件伪操作可用来结束宏递归。宏定义可允许递归调用,此时条件伪操作可用来结束宏递归。

    例:宏指令POWER可以用来实现X和2N相乘.这只需对X左移N次可实现,可以设COUNT为递归次数的计数值,当该数与N相等时即可结束递归调用.

宏定义:   POWER       MACRO        X,N               SAL          X,1   COUTN=COUT+1               IF           COUNT-N               POWER        X,N               ENDIF               ENDM

slide49

宏调用:COUTN=0              POWER       AX,3

宏展开:1        SAL    AX,1    1        SAL    AX,1    1        SAL    AX,1

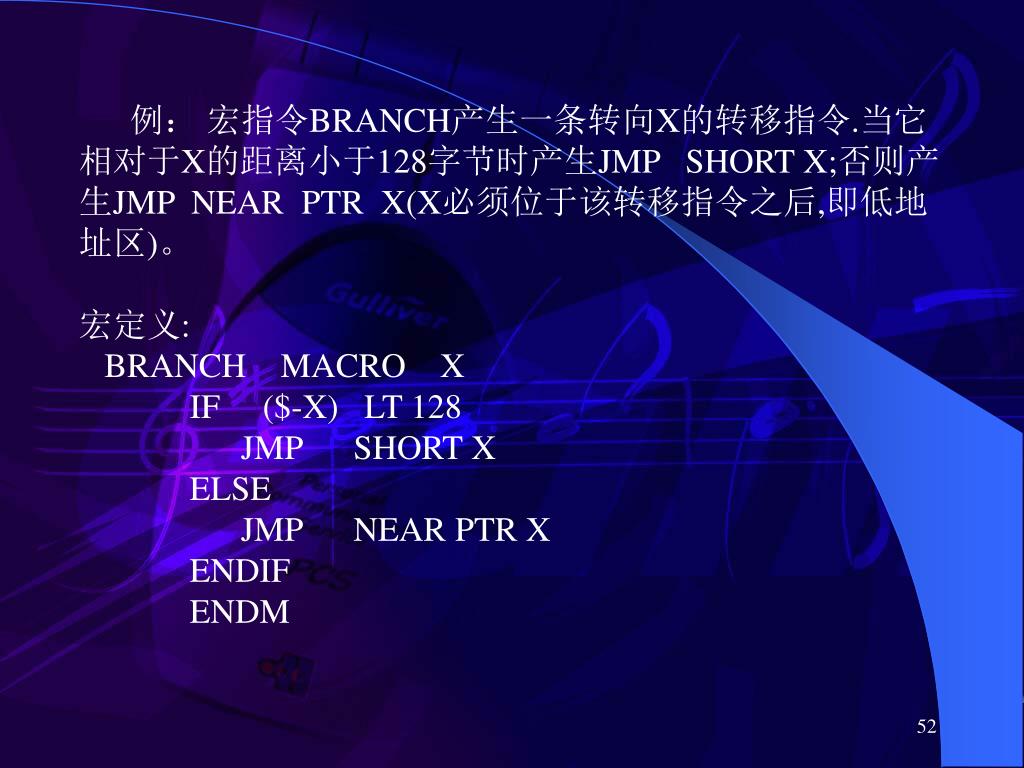

slide50

例: 宏指令BRANCH产生一条转向X的转移指令.当它相对于X的距离小于128字节时产生JMP   SHORT X;否则产生JMP  NEAR  PTR  X(X必须位于该转移指令之后,即低地址区)。

宏定义:   BRANCH    MACRO    X             IF     ($-X) LT 128                   JMP      SHORT X             ELSE                   JMP      NEAR PTR X             ENDIF             ENDM

slide51

宏调用:

            BRANCH   X宏展开:

如X与BRANCH指令间的距离小于128时产生1   JMP   SHORT X否则产生:  1   JMP NEAR PTR X

slide52

宏结构的作用

宏汇编、重复汇编和条件汇编为源程序的编写提供了很多方便,灵活运用它们可以编写出非常良好的源程序来。

汇编系统中有些以圆点起始的伪指令(如.startup、.exit等)实际上是一种宏结构。

slide53
例:

dstring MACRO string ;;定义字符串

db '&string&',0dh,0ah,'$'

ENDM

mainbegin MACRO dsseg ;;设置数据段地址

mov ax,dsseg

mov ds,ax

ENDM

dispmsg MACRO message

mov dx,offset message

mov ah,09h

int 21h

ENDM

slide54
mainend MACRO retnum ;;返回DOS,可不带参数

ifb <retnum>

mov ah,4ch ;;没有参数

else

mov ax,4c00h+(retnum AND 0ffh)

;; 有参数

endif

int 21h

ENDM

slide55
.model small

.stack 256

.data

msg1 equ this byte

dstring <Hello,Everybody !!>

msg2 equ this byte

dstring <You see,I made it.>

.code

start: mainbegin @data ;建立DS内容

dispmsg msg1 ;显示msg1字符串

dispmsg msg2 ;显示msg2字符串

mainend ;返回DOS

end start

slide56

总 结

了解宏操作符、宏汇编、条件汇编和重复汇编、源程序包含、代码连接和子程序库等程序设计方法

掌握伪指令:MACRO/ENDM、LOCAL

了解伪指令:REPT/IRP/IRPC、IFxx
