  1. 煤矿基础网络环境 主讲：龙国亮

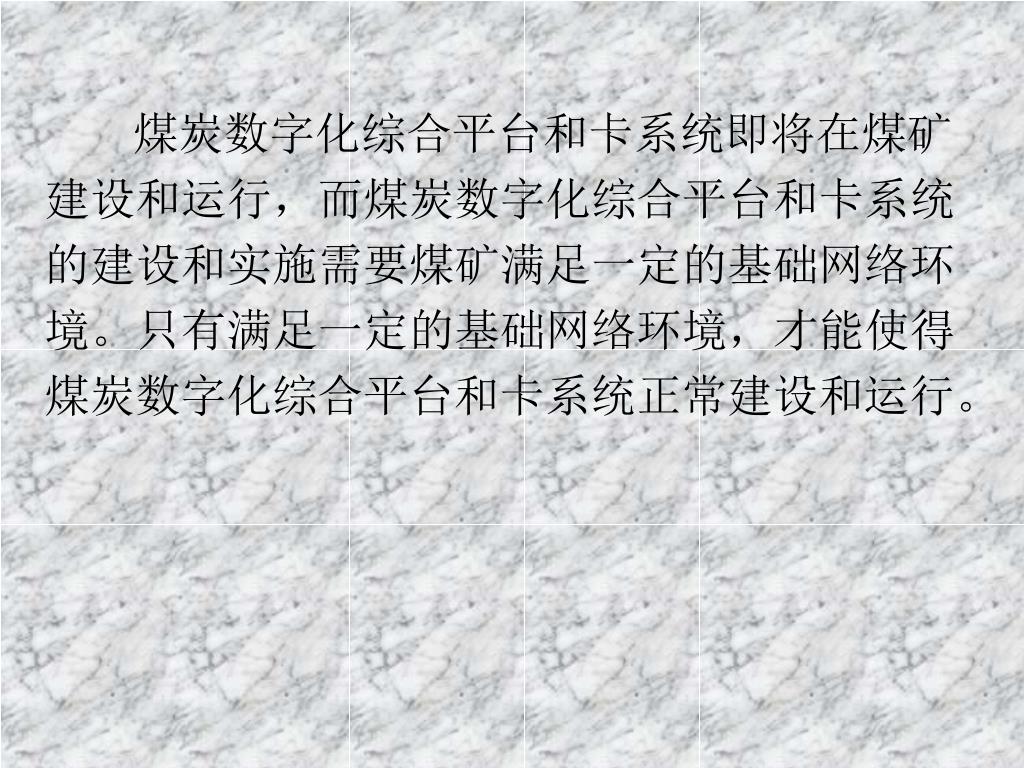

  2. 煤炭数字化综合平台和卡系统即将在煤矿 建设和运行，而煤炭数字化综合平台和卡系统 的建设和实施需要煤矿满足一定的基础网络环 境。只有满足一定的基础网络环境，才能使得 煤炭数字化综合平台和卡系统正常建设和运行。

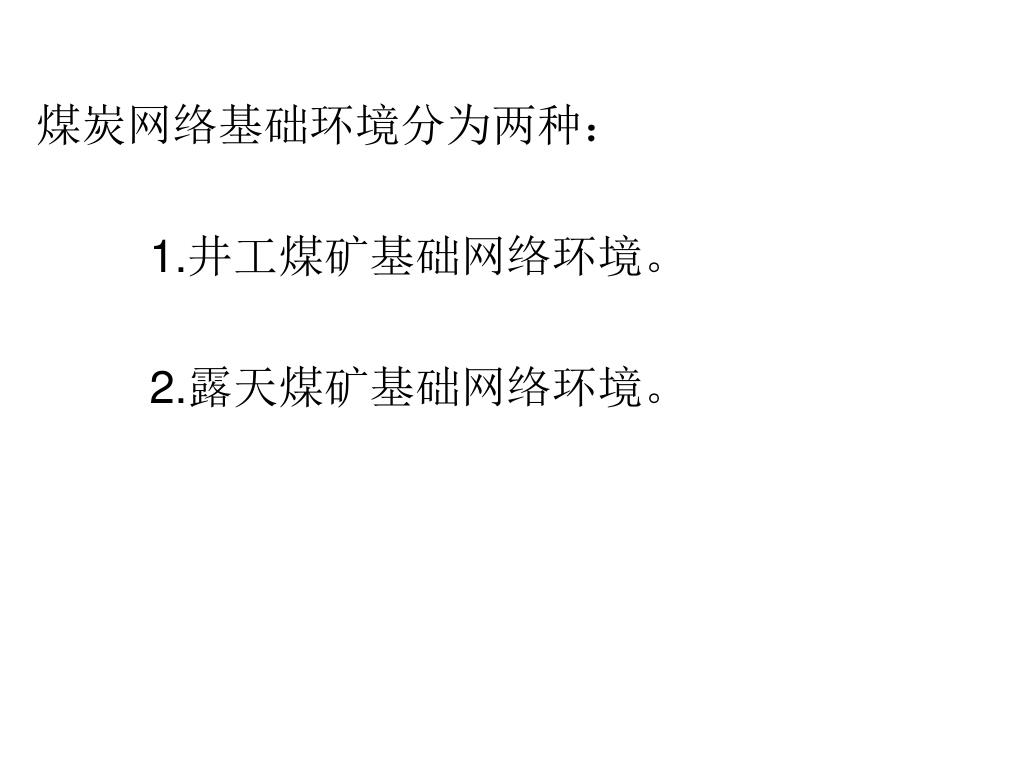

  3. 煤炭网络基础环境分为两种： 1.井工煤矿基础网络环境。 2.露天煤矿基础网络环境。

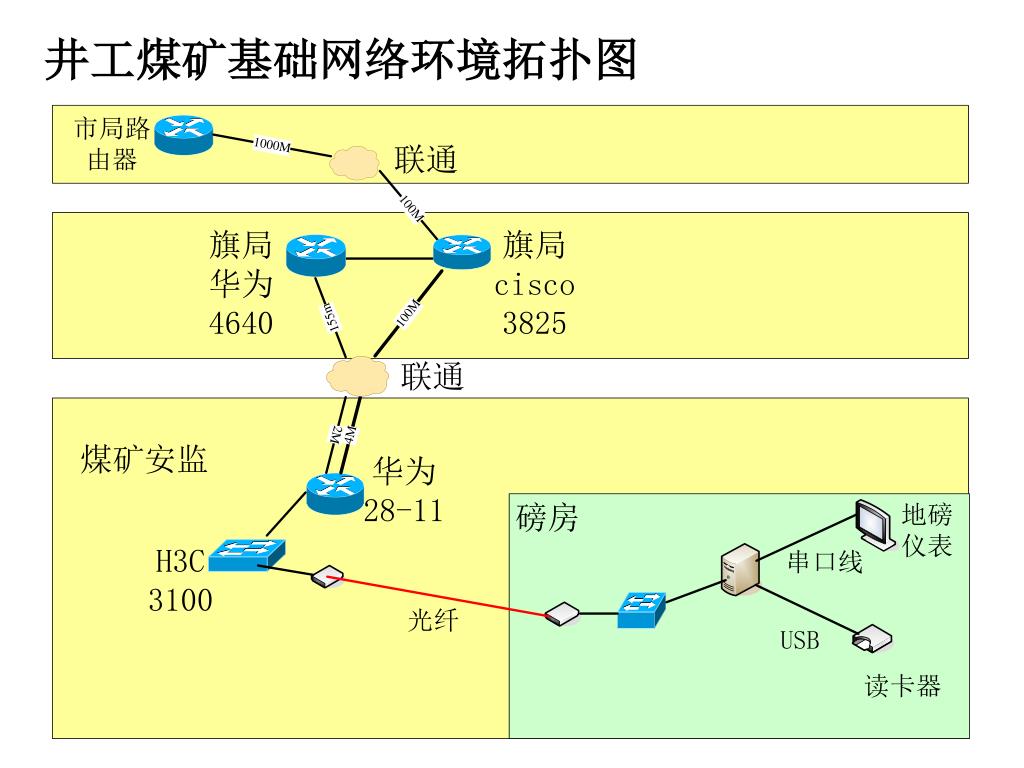

  4. 井工煤矿基础网络环境拓扑图

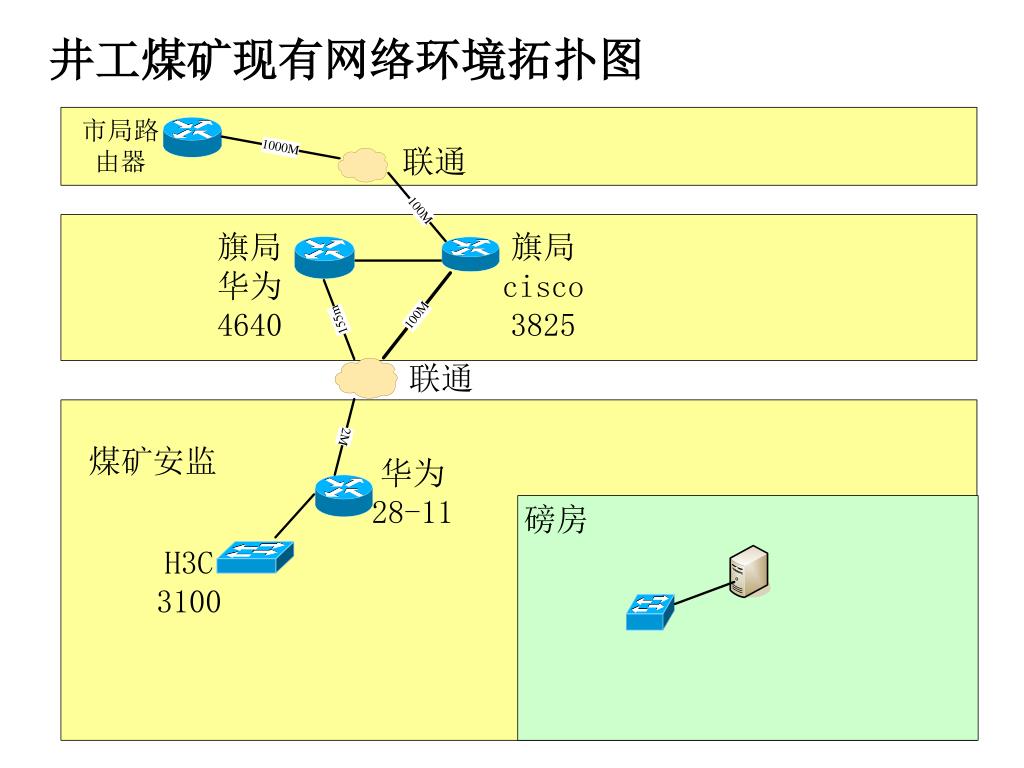

  5. 井工煤矿现有网络环境拓扑图

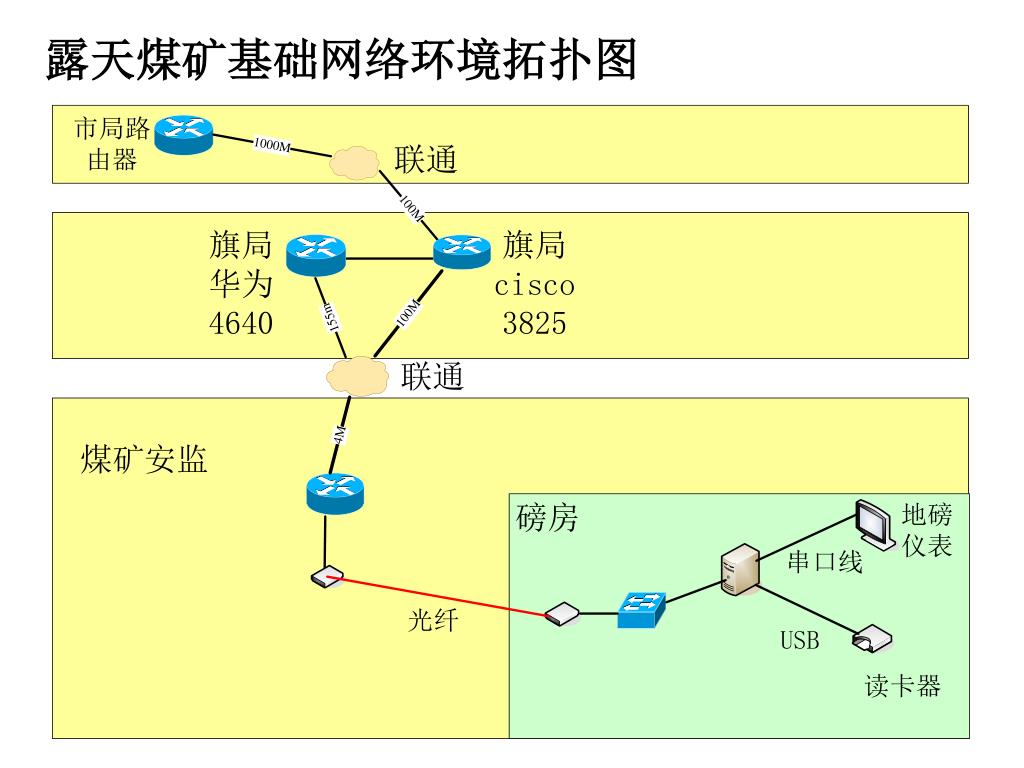

  6. 露天煤矿基础网络环境拓扑图

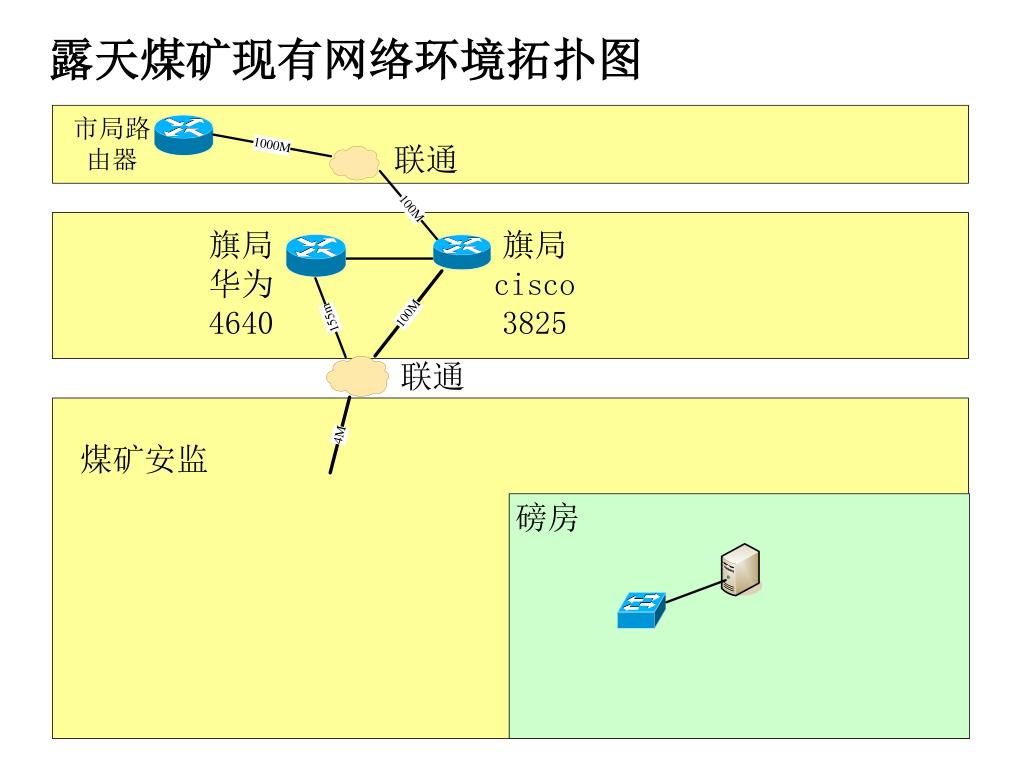

  7. 露天煤矿现有网络环境拓扑图

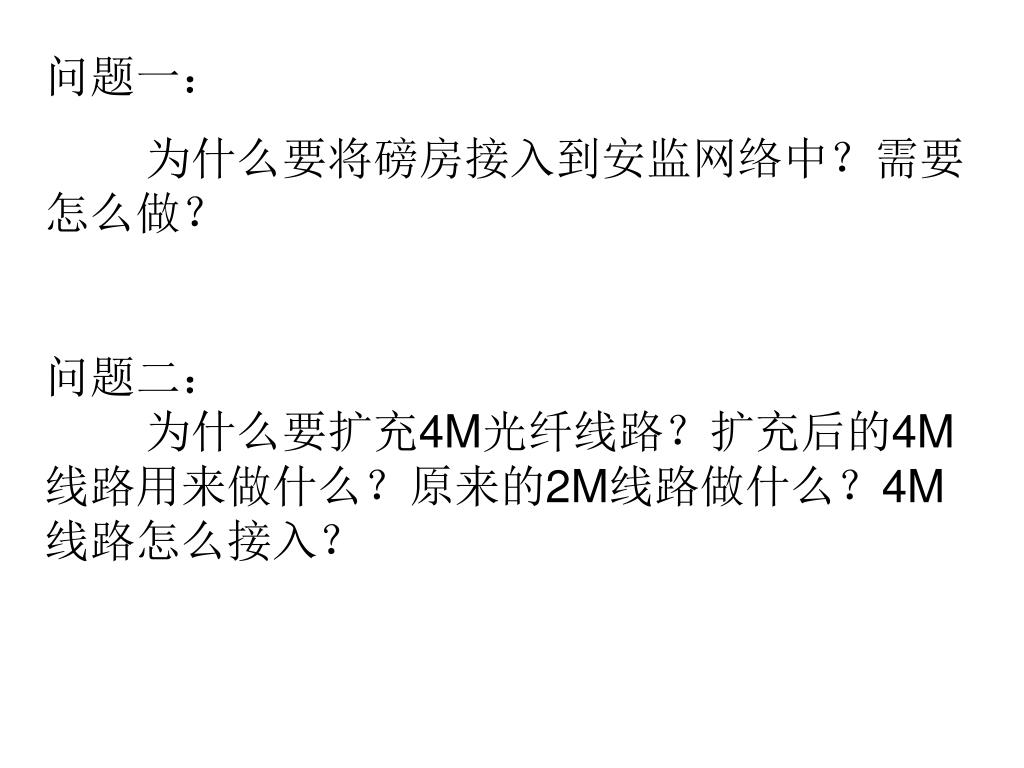

  8. 问题一： 为什么要将磅房接入到安监网络中？需要怎么做？ 问题二： 为什么要扩充4M光纤线路？扩充后的4M线路用来做什么？原来的2M线路做什么？4M线路怎么接入？

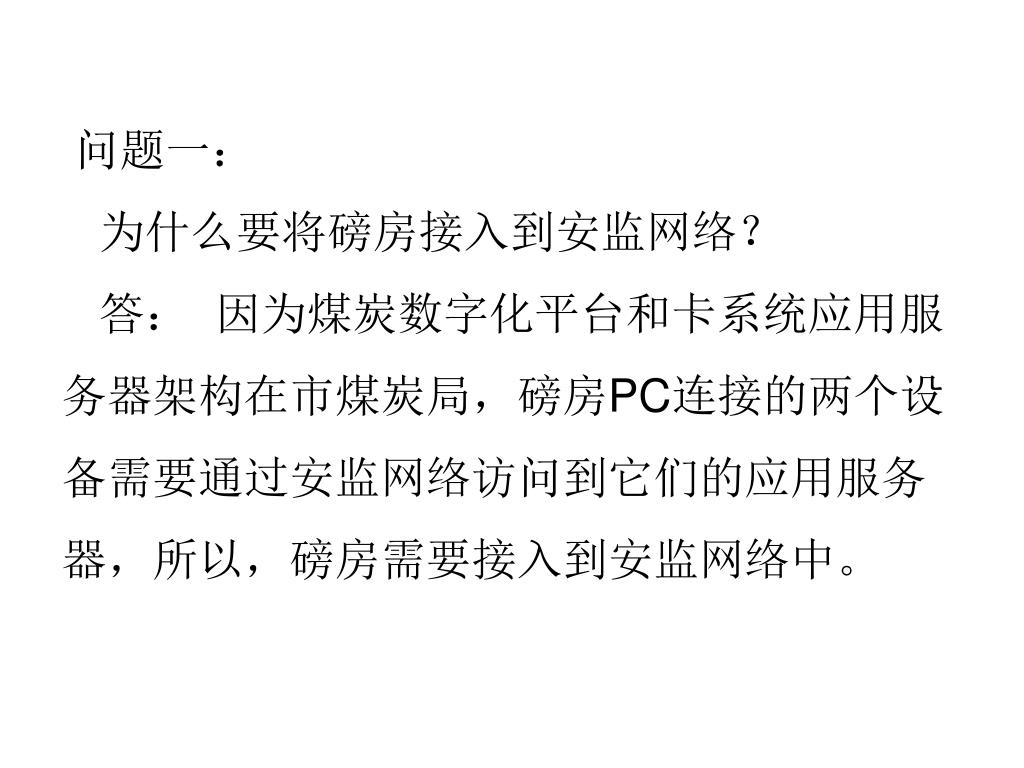

  9. 问题一： 为什么要将磅房接入到安监网络？ 答： 因为煤炭数字化平台和卡系统应用服 务器架构在市煤炭局，磅房PC连接的两个设 备需要通过安监网络访问到它们的应用服务 器，所以，磅房需要接入到安监网络中。

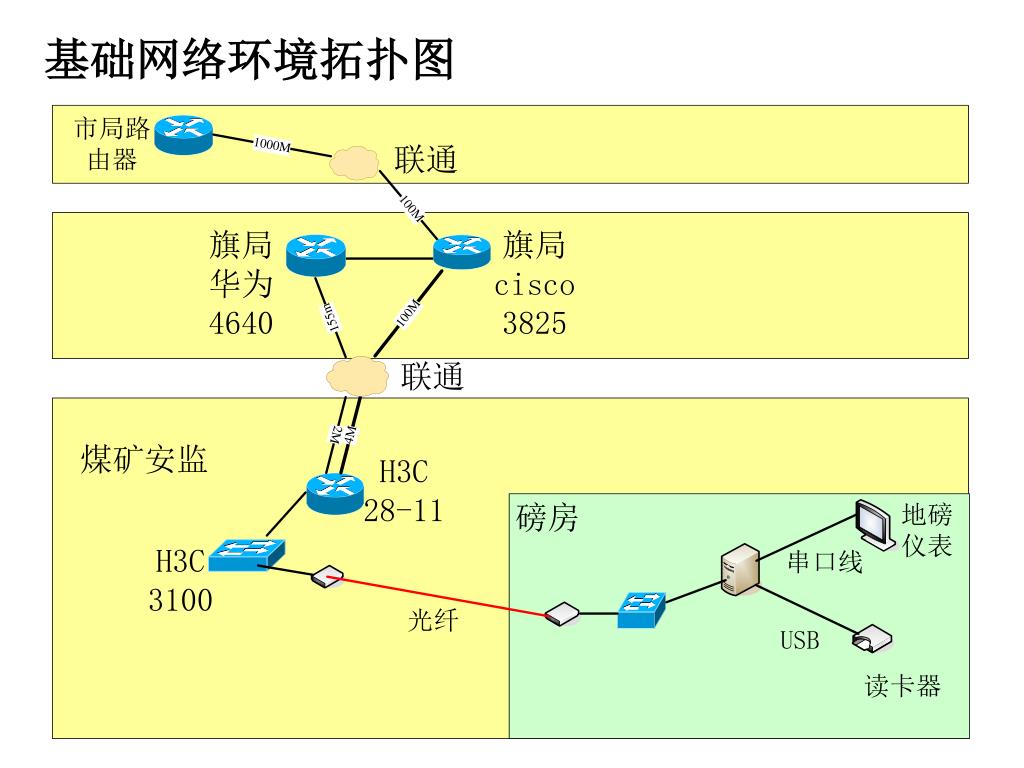

  10. 基础网络环境拓扑图

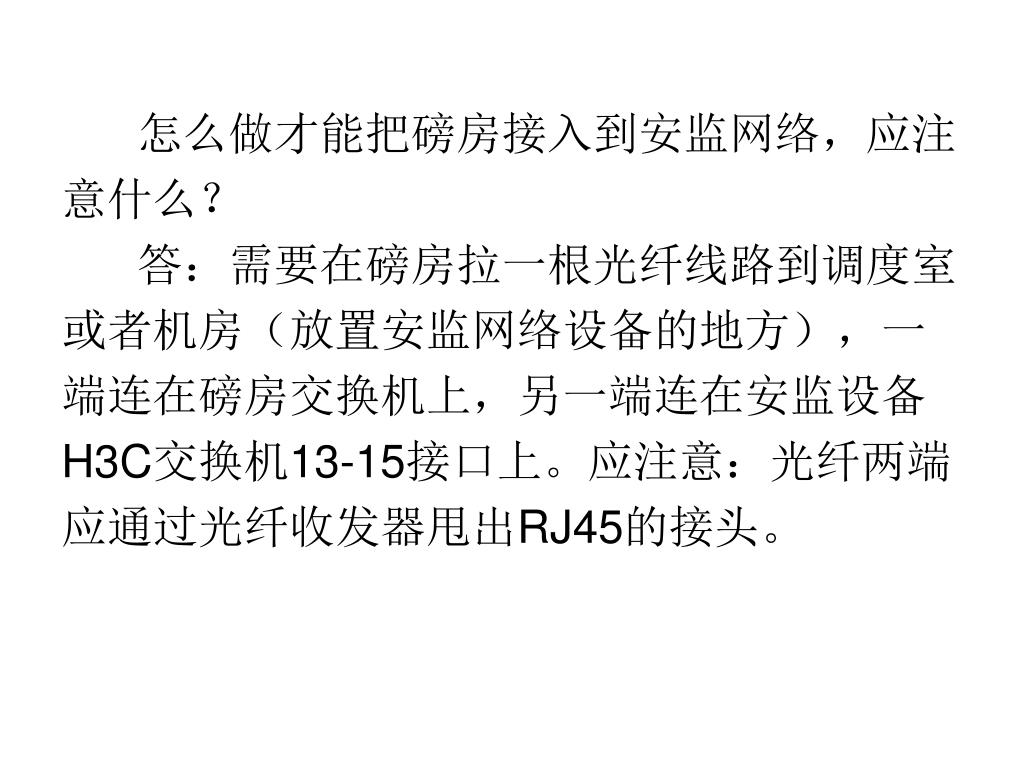

  11. 怎么做才能把磅房接入到安监网络，应注 意什么？ 答：需要在磅房拉一根光纤线路到调度室 或者机房（放置安监网络设备的地方），一 端连在磅房交换机上，另一端连在安监设备 H3C交换机13-15接口上。应注意：光纤两端 应通过光纤收发器甩出RJ45的接头。

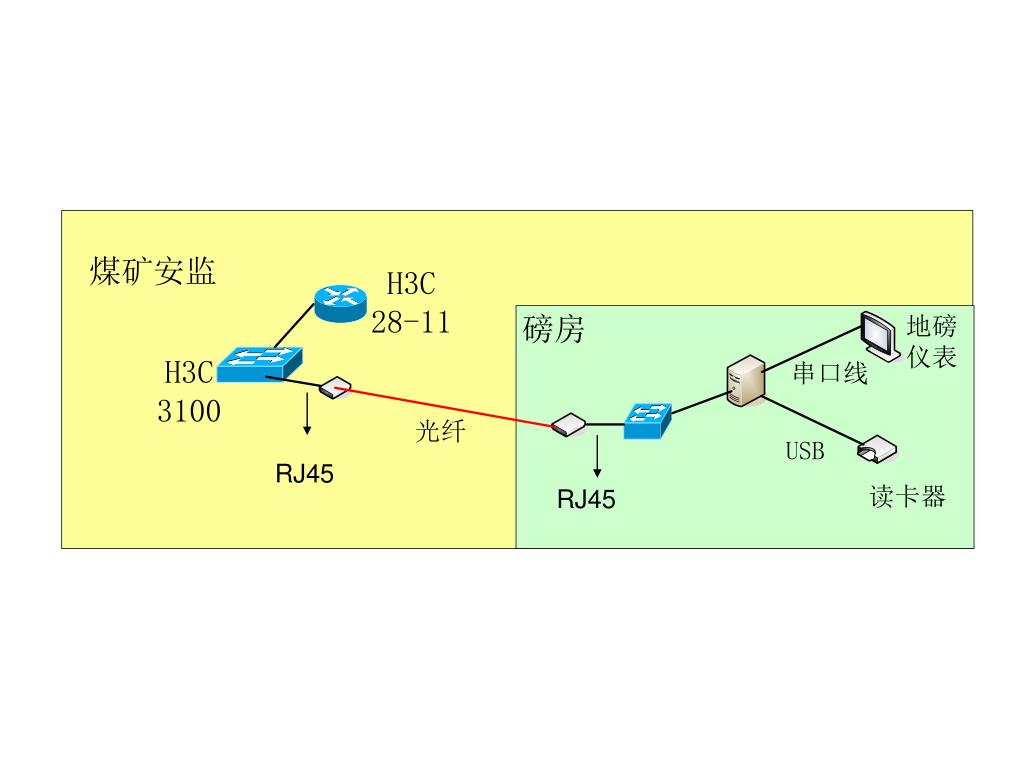

  12. RJ45 RJ45

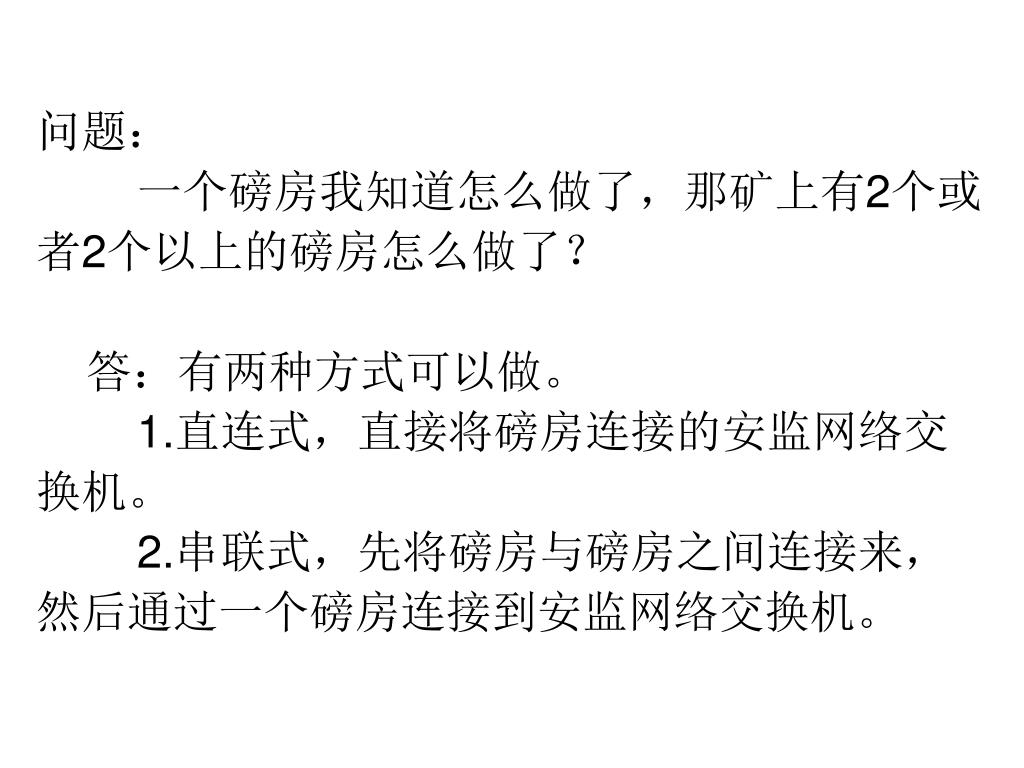

  13. 问题： 一个磅房我知道怎么做了，那矿上有2个或 者2个以上的磅房怎么做了？ 答：有两种方式可以做。 1.直连式，直接将磅房连接的安监网络交 换机。 2.串联式，先将磅房与磅房之间连接来， 然后通过一个磅房连接到安监网络交换机。

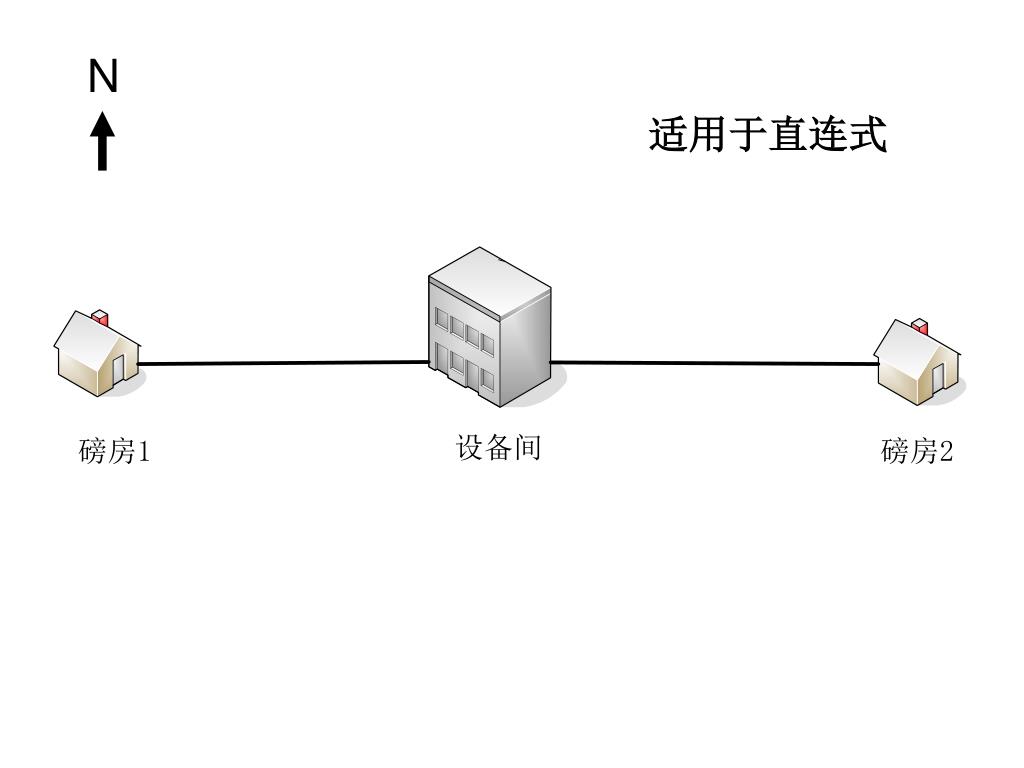

  14. N 适用于直连式

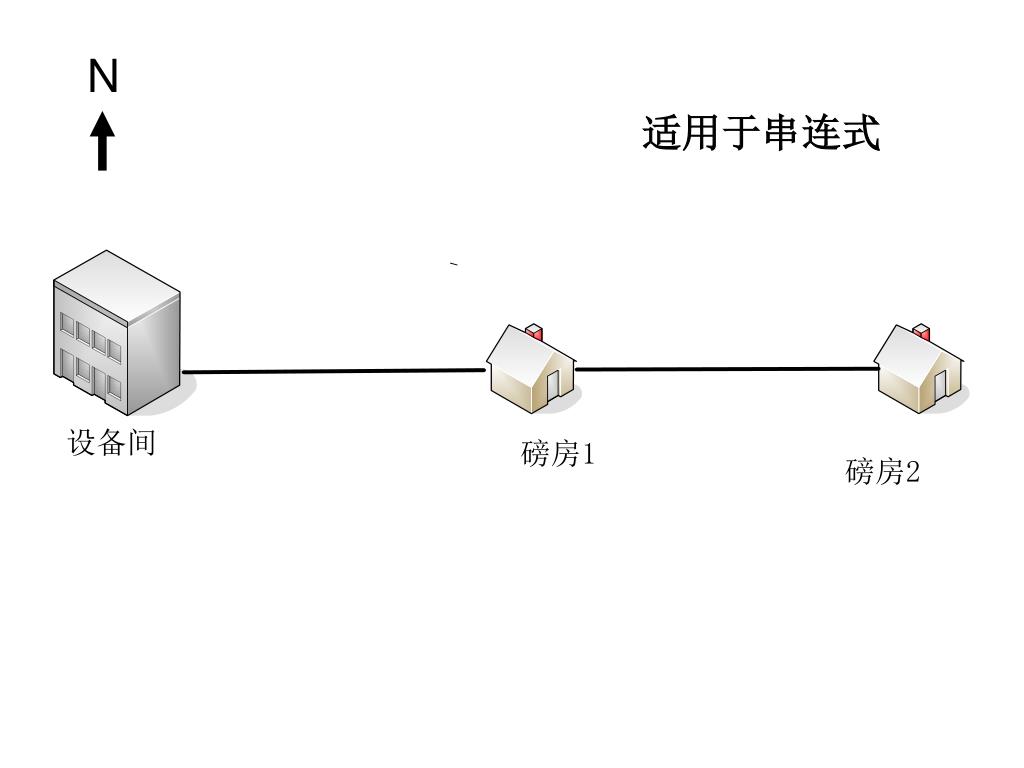

  15. N 适用于串连式

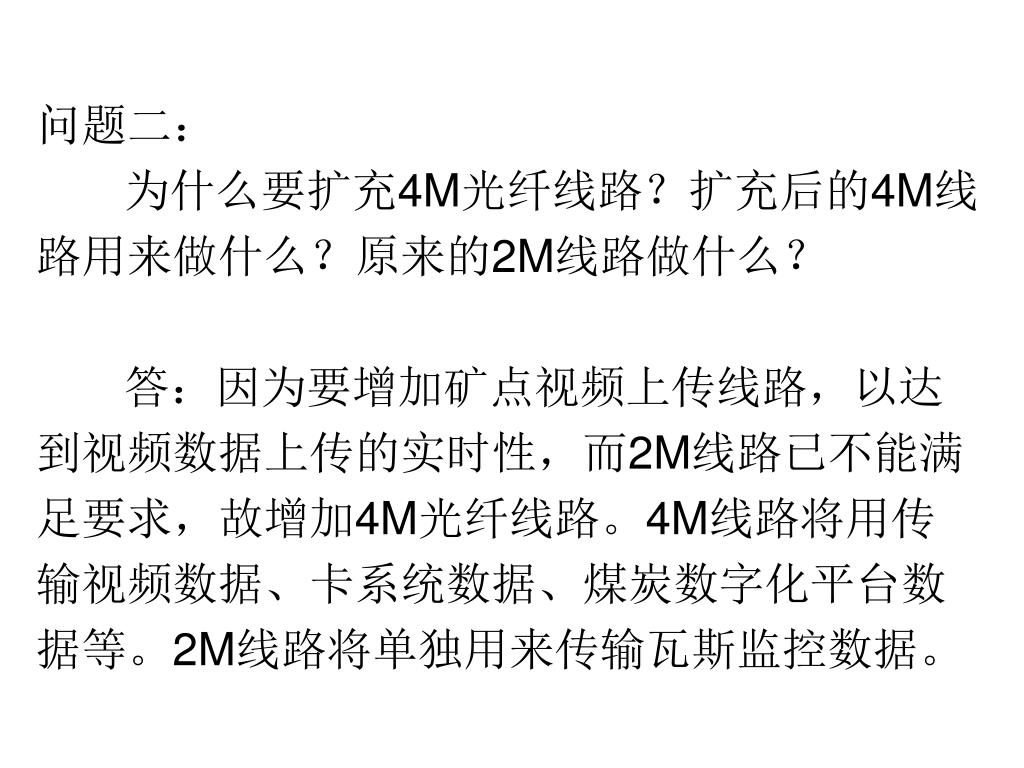

  16. 问题二： 为什么要扩充4M光纤线路？扩充后的4M线 路用来做什么？原来的2M线路做什么？ 答：因为要增加矿点视频上传线路，以达 到视频数据上传的实时性，而2M线路已不能满 足要求，故增加4M光纤线路。4M线路将用传 输视频数据、卡系统数据、煤炭数字化平台数 据等。2M线路将单独用来传输瓦斯监控数据。

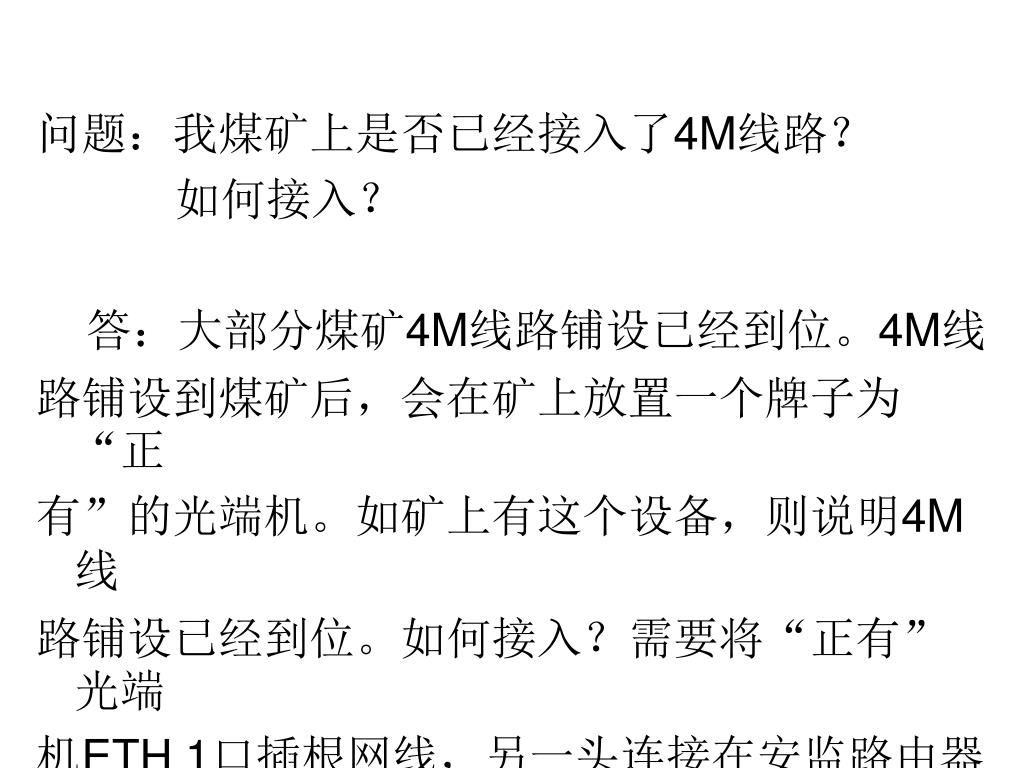

  17. 问题：我煤矿上是否已经接入了4M线路？ 如何接入？ 答：大部分煤矿4M线路铺设已经到位。4M线 路铺设到煤矿后，会在矿上放置一个牌子为“正 有”的光端机。如矿上有这个设备，则说明4M线 路铺设已经到位。如何接入？需要将“正有”光端 机ETH 1口插根网线，另一头连接在安监路由器 H3C AR28-11的LAN 1口，4M线路接入完成。

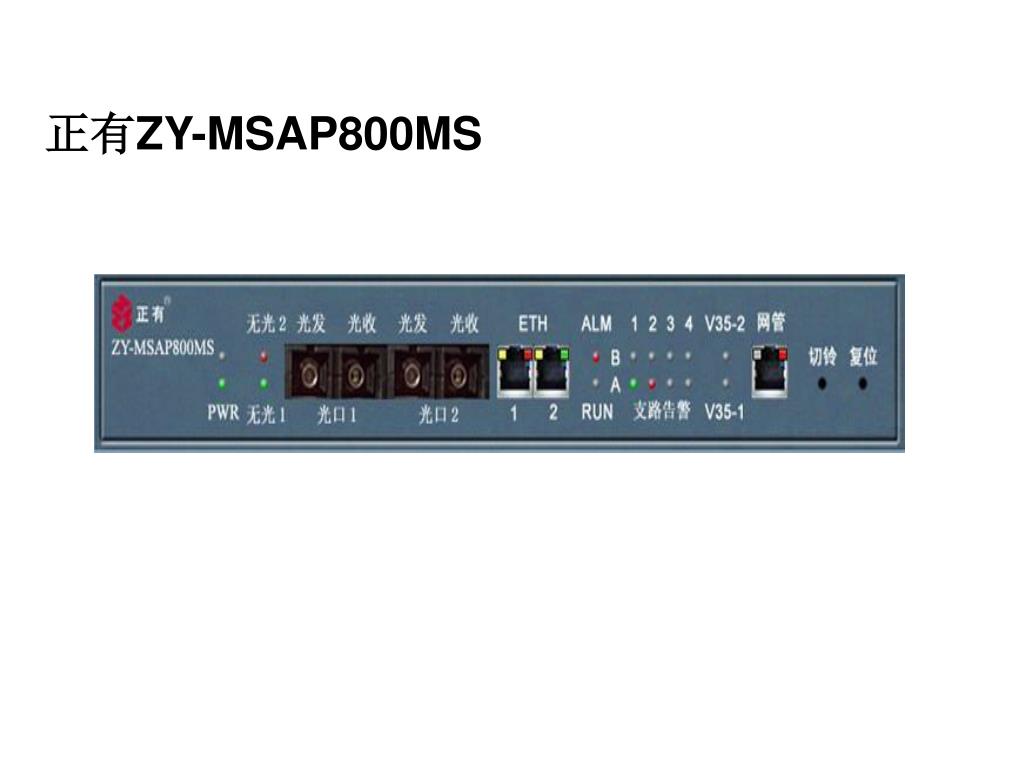

  18. 正有ZY-MSAP800MS

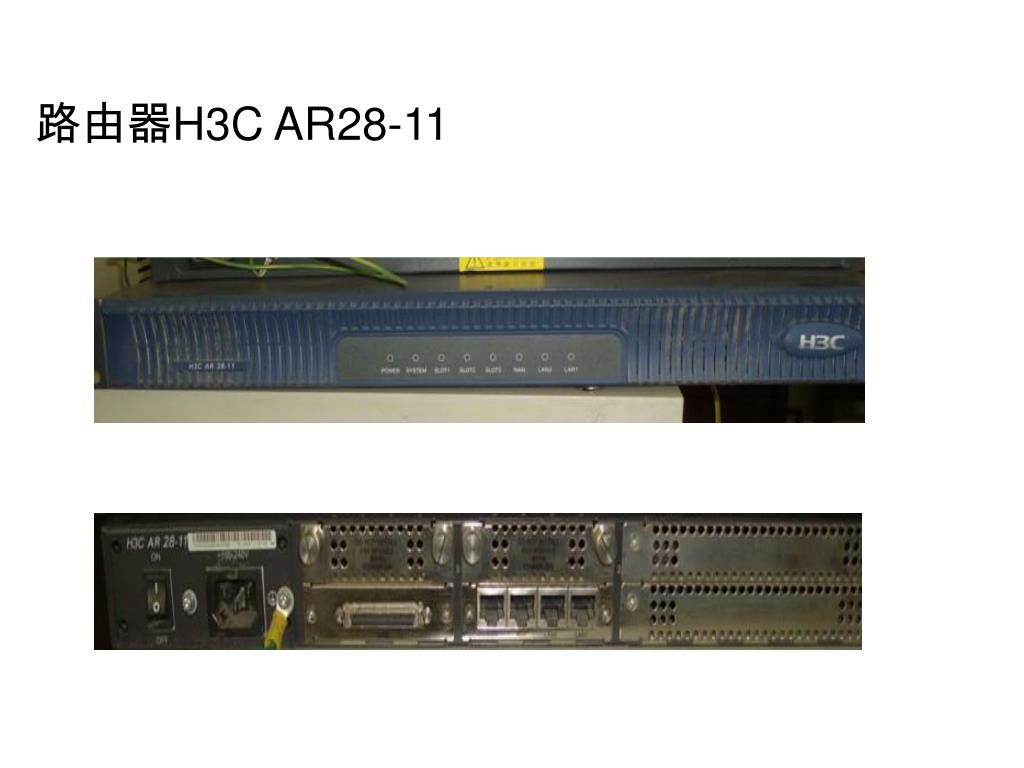

  19. 路由器H3C AR28-11

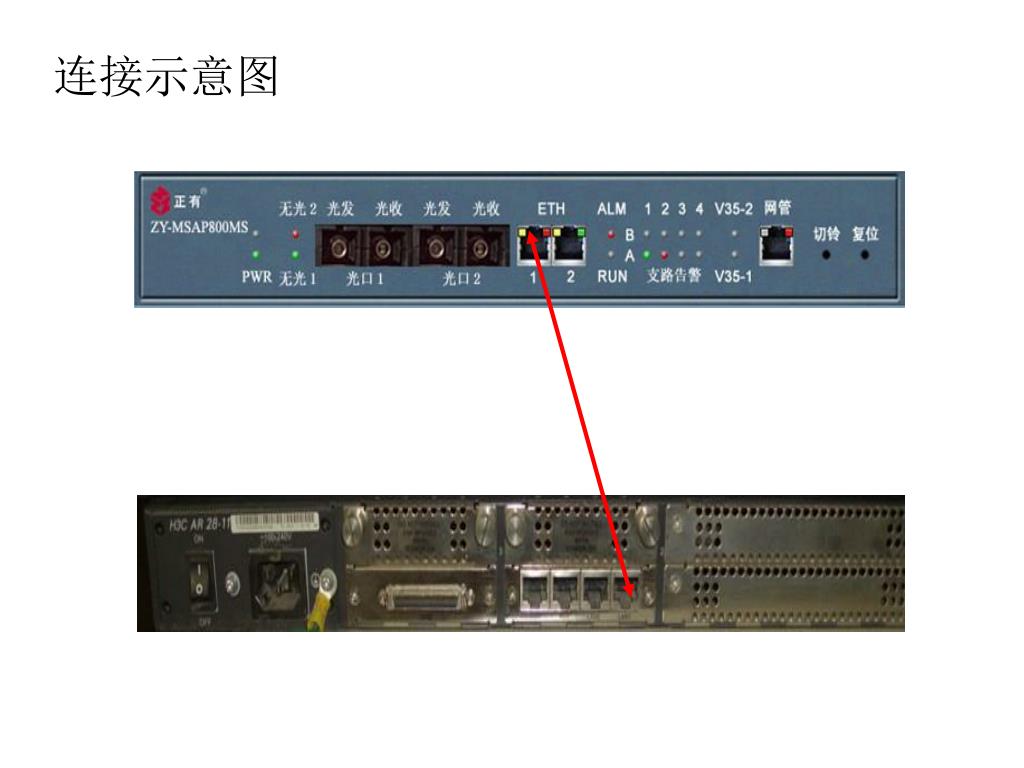

  20. 连接示意图

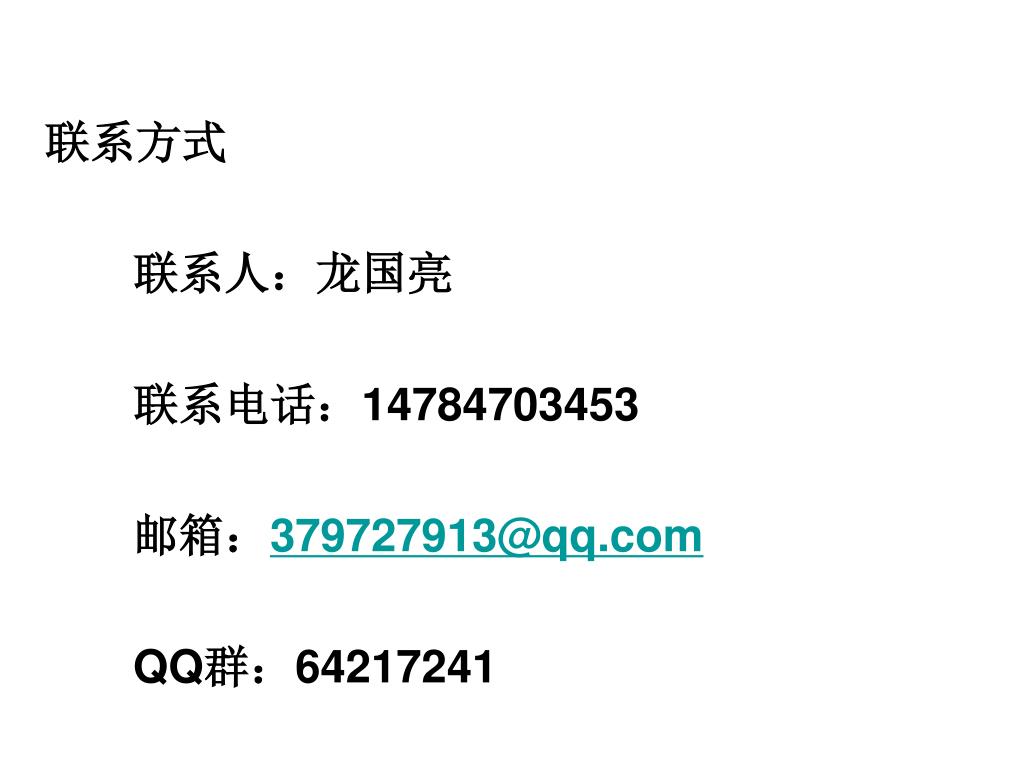

  21. 联系方式 联系人：龙国亮 联系电话：14784703453 邮箱：379727913@qq.com QQ群：64217241

  22. 网络设备工作环境 1.工作温度:0℃-40℃ 温度过高会导致设备重启，掉线，影响设备工 作效率。 2.工作湿度:5%-95%(非冷凝) 湿度过高时，接插件和集成电路的引线等会氧化和生 锈霉烂，造成接触不良和短路 3.稳定的电压 需要稳定的电压，不能因为电压不稳，导致网络设备 断电，无法正常使用。

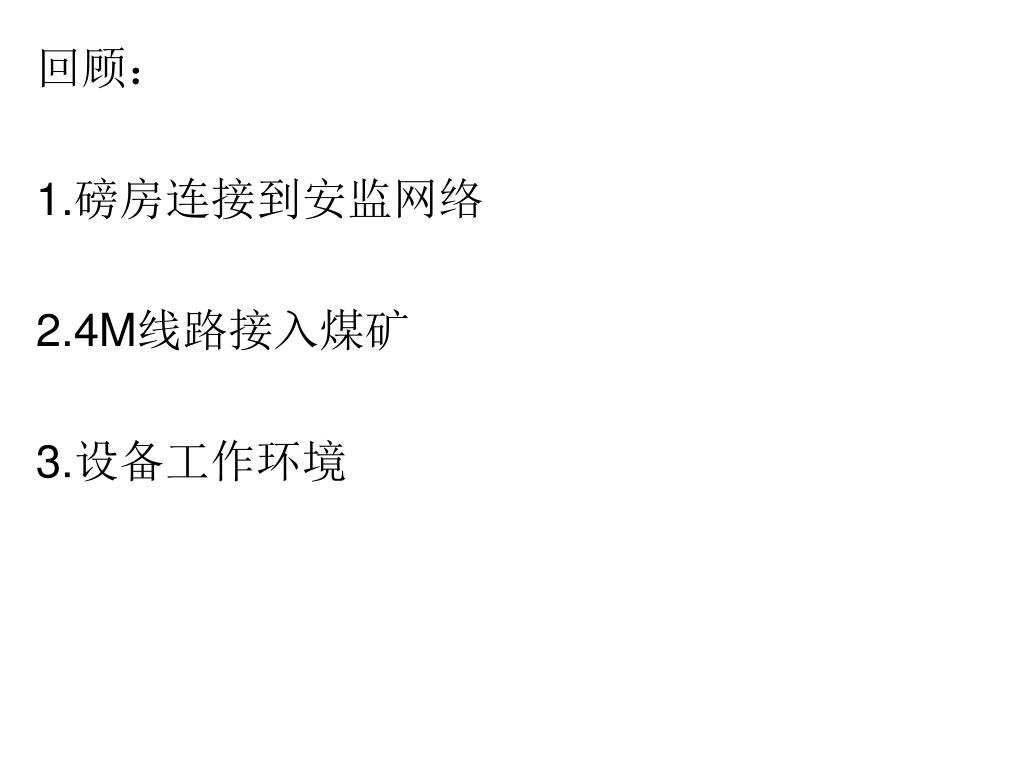

  23. 回顾： 1.磅房连接到安监网络 2.4M线路接入煤矿 3.设备工作环境

  24. 谢谢大家！
