  1. ОАО «ЦНИИ «ЦИКЛОН» ТЕХНИЧЕСКИЙ ПРОЕКТ по опытно-конструкторской работе «Разработка базовой технологии создания активно-матричных унифицированных микродисплеев на основе органических светоизлучающих диодов», шифр «Рассвет-МД», этап 1

  2. Цель работы: Разработка базовой технологии создания активно-матричных унифицированных микродисплеев на основе органических светоизлучающих диодов

  3. Задачи работы: • разработка базовой технология создания активно-матричных унифицированных микродисплеев на основе органических светоизлучающих диодов; • разработка технического проекта; • разработана КД и ТД с литерой «О1»; • изготовление опытных образцов микродисплеев в количестве не менее 20 комплектов, в том числе монохромных (белого цвета свечения) микродисплеев и полноцветных микродисплеев в количестве 10 комплектов каждого типа; • проведение предварительных и приемочных испытаний опытных образцов микродисплеев.

  4. Преимущества ОСИД МД: • быстрый отклик (менее 1 мкс); • широкий угол обзора (более 160о); • широкая цветовая гамма в видимой области спектра • высокая яркость (до 100 000 кд/м2 при отсутствии дополнительных источников света (как в случае ЖК); • высокий контраст (более 300:1); • большой диапазон рабочих температур (минус 40 до + 70 °C); • низкое энергопотребление (до 10 мВт на 1 см2 излучаемой поверхности); • высокое разрешение (размер пиксела может быть меньше10х10 мкм).

  5. Области применения: • нашлемные и наголовные дисплеи; • стереодисплеи, стереоочки; • тепловизионные системы; • видеоискатели цифровых фото- и видеокамер; • дисплеи портативных DVD проигрывателей и портативных видеоигр; • системы машинного зрения; • проекционные телевизоры и мониторы; • фотонаборные устройства.

  6. Микродисплей eMagin в нашлемных системах Внешний вид видеомодуля ProView S035-A Экипировка пехотинцев французской армии FELINE

  7. Тепловизионная система UTAC-32 фирмы Nivisys Industries Тепловизионная система Шахин Тепловизионная система Сыч-4

  8. Наголовный 3D дисплей HMZ-T1 фирмы Sony Комплект стереоочков Z800 3D Visor фирмы eMagin

  9. Технические характеристики

  10. Микродисплей серии SVGA+OLED фирмы eMagin Микродисплей фирмы MED Микродисплей фирмы MicroOLED Микродисплей SVGA 060 фирмы OLiGHTEK

  11. Образец изображения на экране микродисплея

  12. ОСИД микродисплей

  13. Чертеж общего вида микродисплея

  14. Фрагмент топологического чертёжа цветных фильтров полноцветной светоизлучающей матрицы

  15. Типовая ОСИД структура

  16. Структура органического светодиода микродисплея

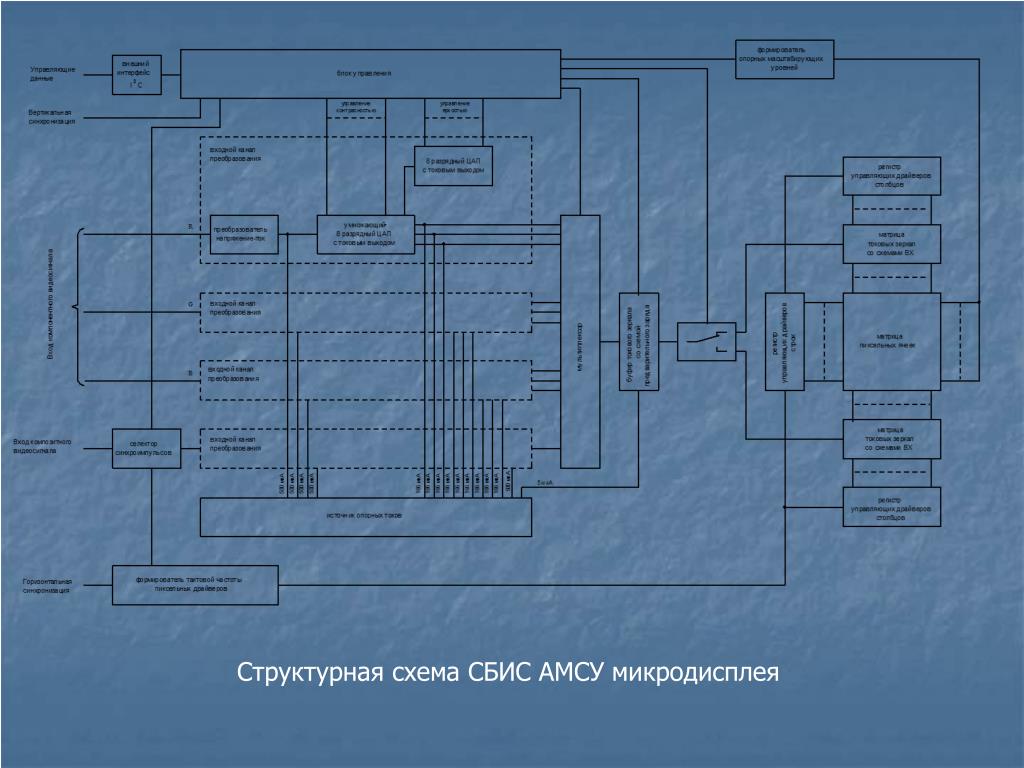

  17. Структурная схема СБИС АМСУ микродисплея

  18. Схема управления пиксельной ячейки микродисплея

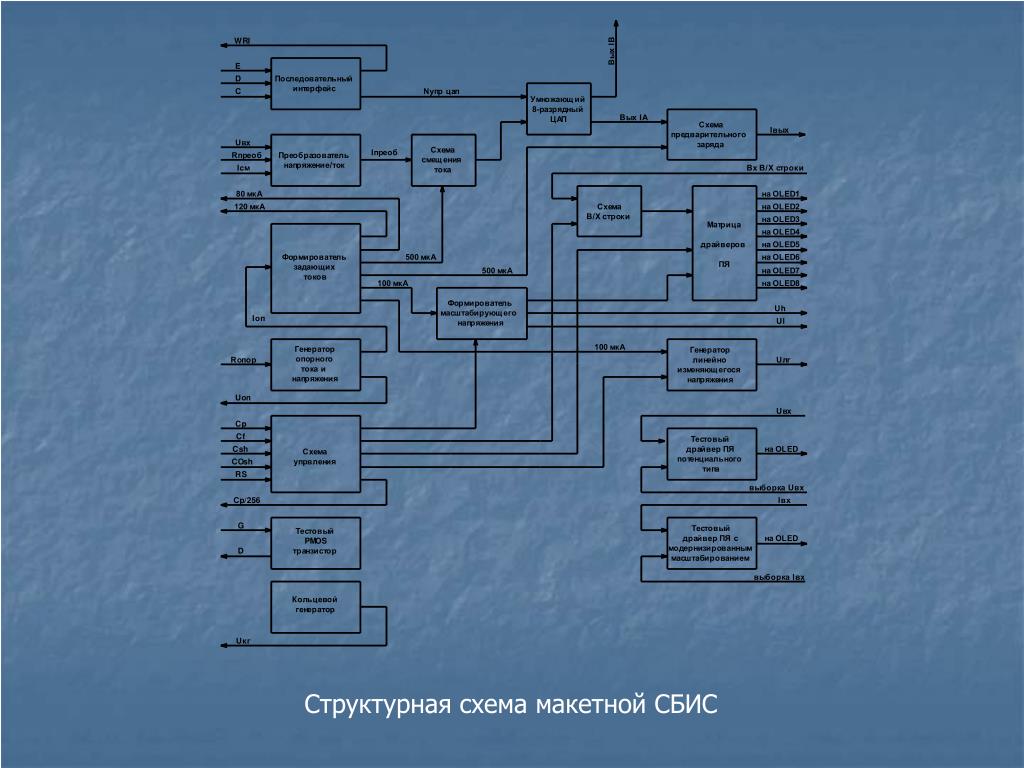

  19. Структурная схема макетной СБИС

  20. Топологический чертеж общего вида макетной СБИС

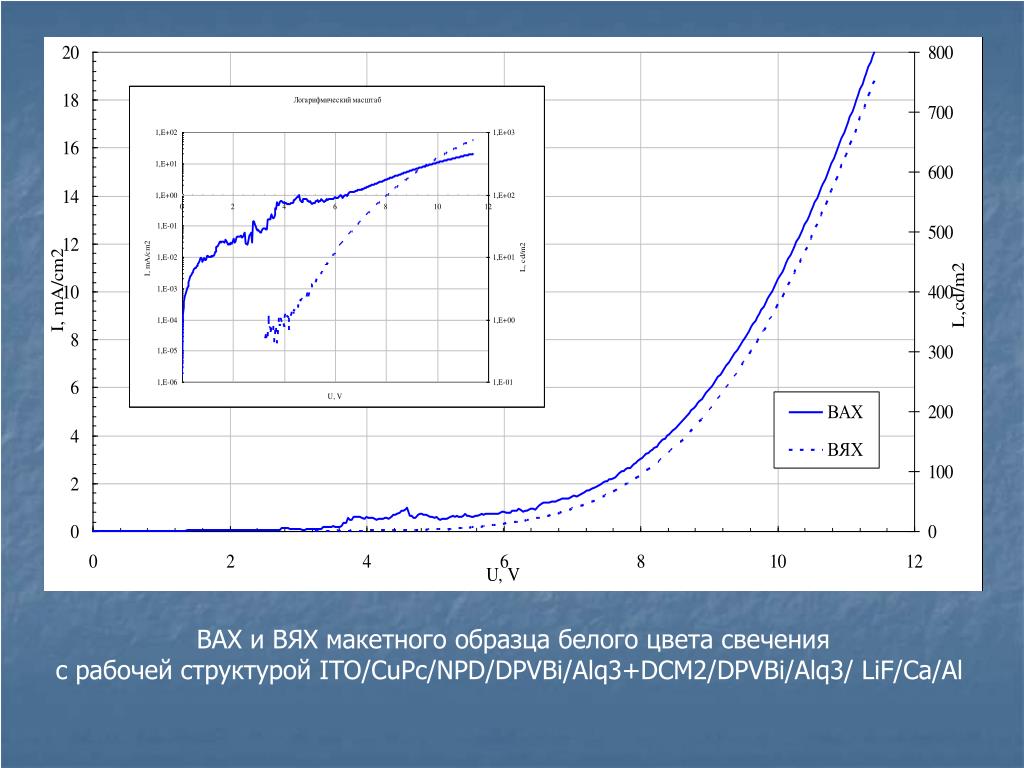

  21. ВАХ и ВЯХ макетного образца белого цвета свечения с рабочей структурой ITO/CuPc/NPD/DPVBi/Alq3+DCM2/DPVBi/Alq3/ LiF/Ca/Al

  22. Спектр излучения ОСИД структуры белого цвета свечения

  23. Спектры излучения макетных образцов с цветными фильтрами

  24. Координаты цветности макетных образцов

  25. Перечень измеряемых критических параметров тестовой СБИС управления

  26. График зависимости тока (выходного) стока токозадающего МОП транзистора пиксельной ячейки от напряжения на его затворе (входе)

  27. График зависимости спектральной плотности эффективного напряжения шумов на стоке токозадающего МОП транзистора пиксельной ячейки для двух значений тока стока

  28. Передаточная характеристика преобразователя входного RGB сигнала в выходной ток, подаваемый на вход драйвера OLED матрицы

  29. График зависимости напряжения источника опорного напряжения от напряжения электропитания тестовой СБИС

  30. Графики зависимости выходного тока матрицы от напряжения входного RGB сигнала при трех значениях напряжения масштабирования

  31. Проведенные исследования макетных образцов, показали, что выбранные конструкторские, технологические и схемотехнические решения для создания ОСИД микродисплеев соответствуют поставленным задачам и могут быть использованы для разработки КД и ТД микродисплеев, отвечающих требованиям ТЗ.

  32. Многокамерная высоковакуумная кластерная система HELISYS компании ANS Inc. (Корея)

  33. Благодарюза внимание
