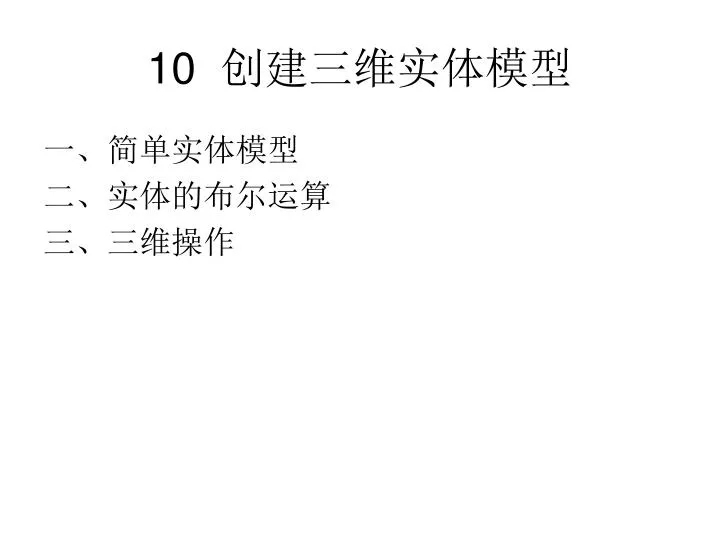

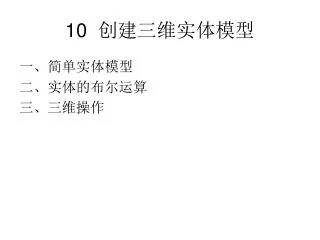

  1. 10 创建三维实体模型 一、简单实体模型 二、实体的布尔运算 三、三维操作

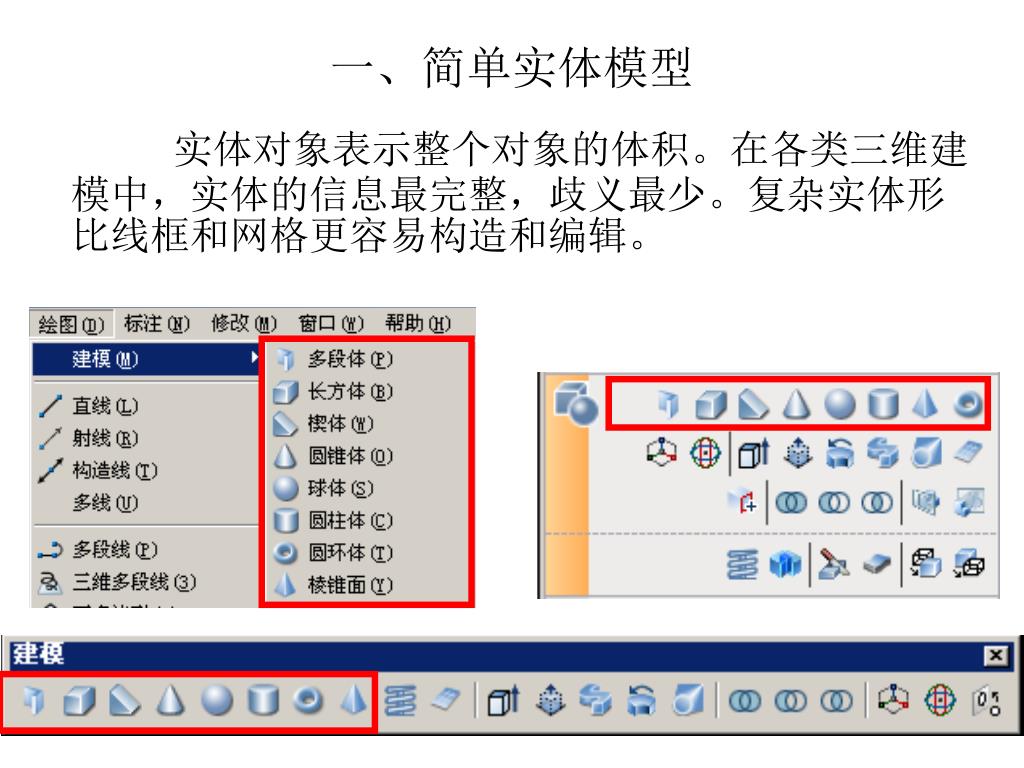

  2. 一、简单实体模型 实体对象表示整个对象的体积。在各类三维建模中，实体的信息最完整，歧义最少。复杂实体形比线框和网格更容易构造和编辑。

  3. 长方体 ( box ) 长度与 X 轴对应，宽度与 Y 轴对应，高度与 Z 轴对应

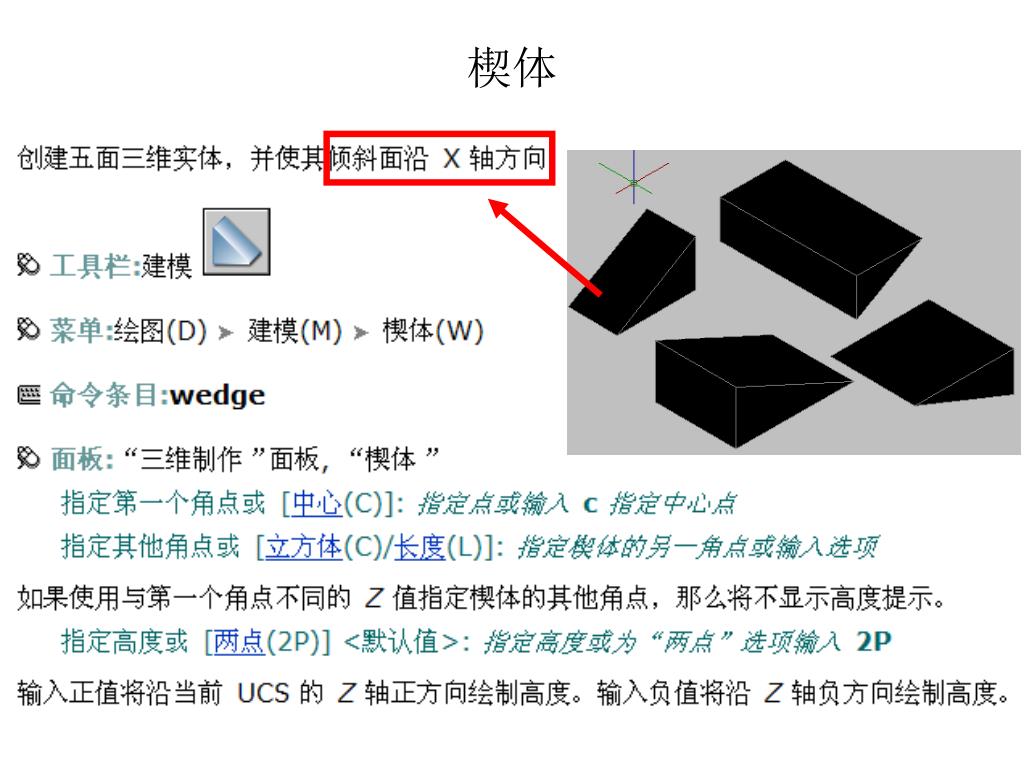

  4. 楔体

  5. 上机练习：绘制下面的实体模型 西南等轴测 执行hide命令，不显示隐藏线 显示隐藏线

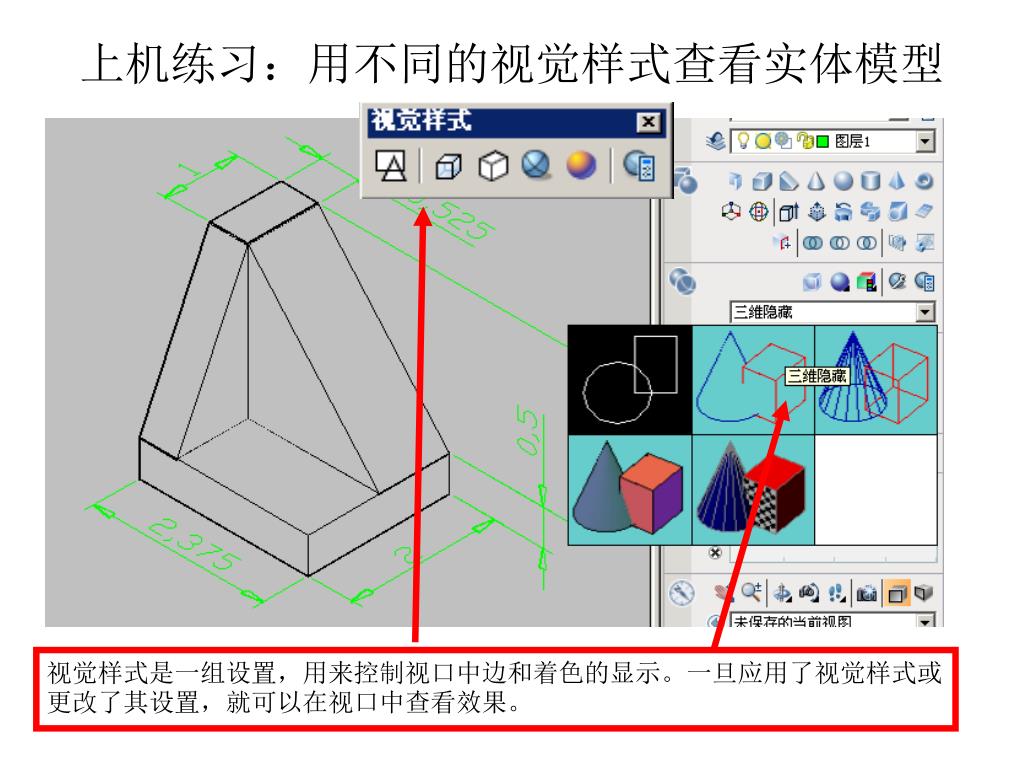

  6. 上机练习：用不同的视觉样式查看实体模型 视觉样式是一组设置，用来控制视口中边和着色的显示。一旦应用了视觉样式或更改了其设置，就可以在视口中查看效果。

  7. 圆锥体 用来确定圆锥体的底面

  8. 球体 球体以使其中心轴与当前用户坐标系 (UCS) 的 Z轴平行。纬线与 XY平面平行 定义球体的圆周

  9. 圆柱体 用来确定圆柱体的底面

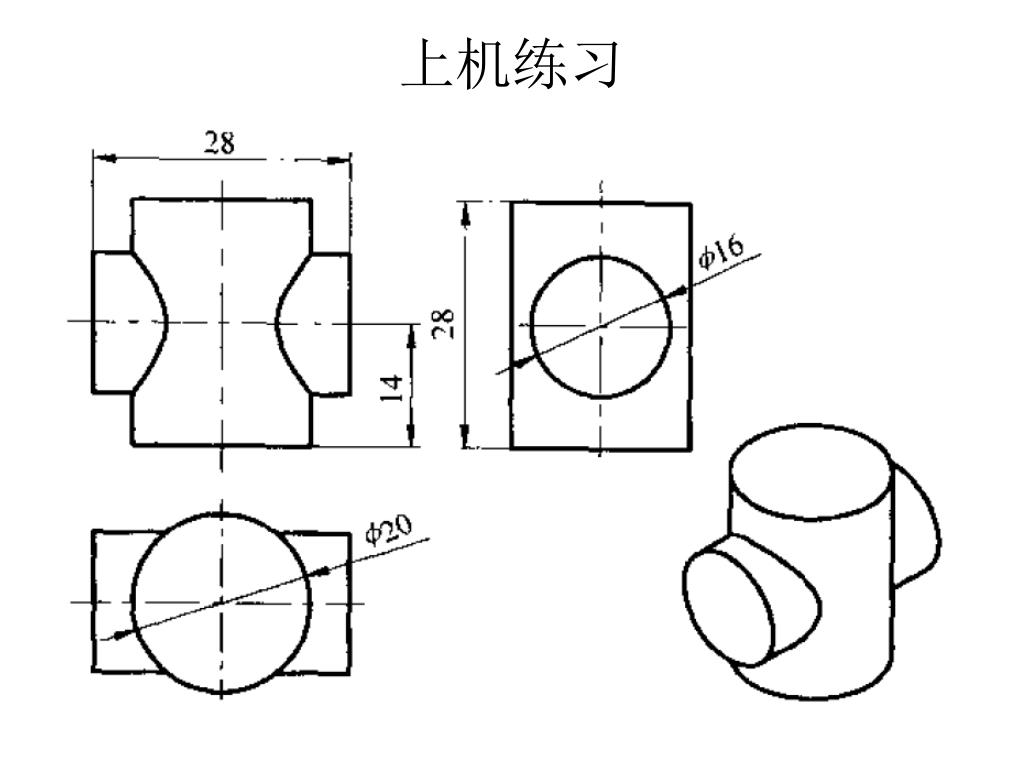

  10. 上机练习

  11. 二维线框视觉样式下，为什么实体球、圆柱体、圆锥体显示如下？二维线框视觉样式下，为什么实体球、圆柱体、圆锥体显示如下？ 西南等轴测

  12. 原因在这里！ISOLINES 系统变量控制用于显示线框弯曲部分的素线数目。有效整数值为 0 到 2047。初始值： 4 。 修改这里的数值后必须执行“重画”或“重生成”命令才能看到效果

  13. 圆环体 用来确定圆环体的圆周

  14. 圆环直径 当圆环半径取负值时将创建形似美式橄榄球的实体，就像是一段圆弧而不是圆在绕中心线旋转。圆弧的弓高，也就是橄榄球的半径，它等于圆环半径与圆管的半径的算术和

  15. 圆环半径取-2.5 圆管半径取4 圆弧的弓高为 1.5 = -2.5 + 4

  16. 棱锥面 指定棱锥面的侧面数。可以输入 3 到 32 之间的数

  17. 多段体

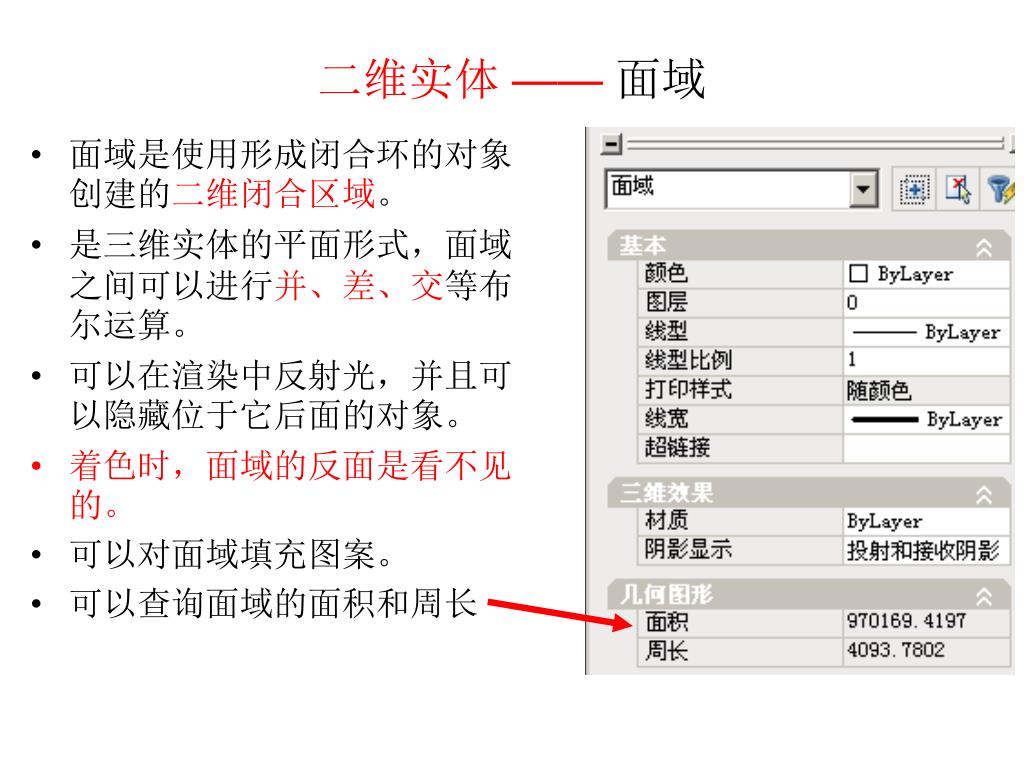

  18. 二维实体 ——面域 面域是使用形成闭合环的对象创建的二维闭合区域。 是三维实体的平面形式，面域之间可以进行并、差、交等布尔运算。 可以在渲染中反射光，并且可以隐藏位于它后面的对象。 着色时，面域的反面是看不见的。 可以对面域填充图案。 可以查询面域的面积和周长

  19. （1）用region命令创建面域

  20. （2）用bo命令创建面域

  21. 二、实体的布尔运算 可以使用现有实体的并集、差集和交集创建组合实体。 UNION ：可以合并两个或多个实体，构成一个组合对象。 SUBTRACT ：可以删除两个实体间的公共部分。 INTERSECT：可以用两个或多个重叠实体的公共部分创建组合实体。用于删除非重叠部分，用公共部分创建组合实体。 INTERFERE：执行的操作与 INTERSECT 相同，但 INTERFERE 保留两个原始对象。

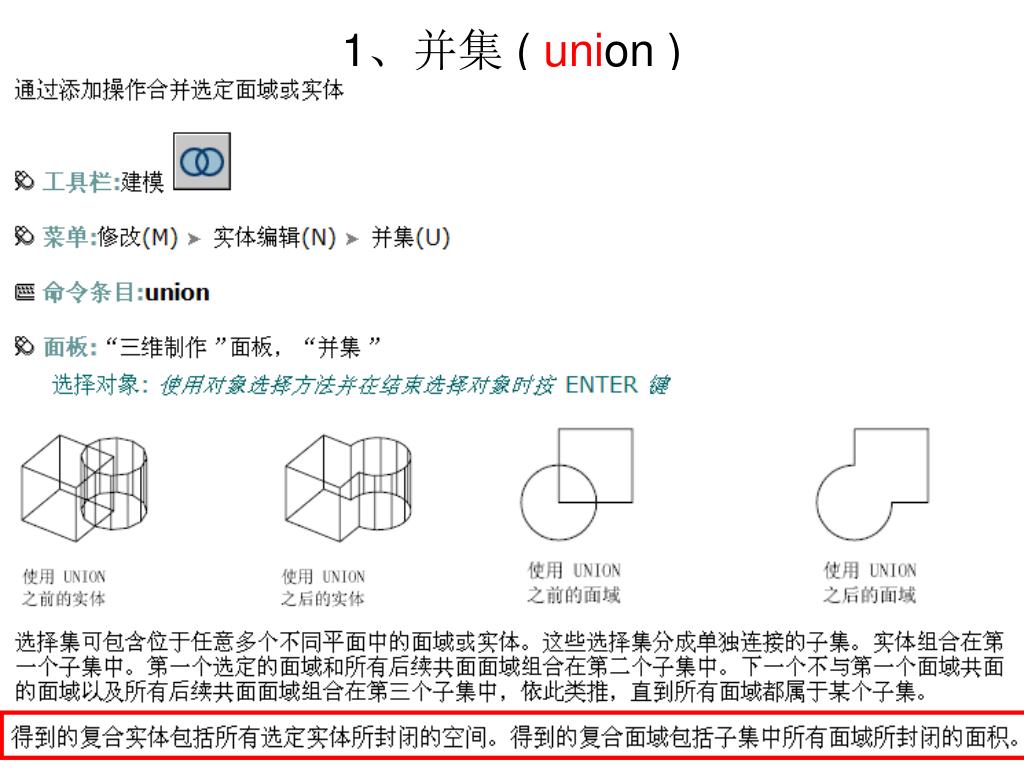

  22. 1、并集 ( union )

  23. 2、差集 ( subtract)

  24. 实体并集、差集上机练习

  25. 3、交集 ( intersect )

  26. 实体交集上机练习

  27. 上机练习：求下图三条曲线所围的公共区域的面积

  28. 三、三维操作

  29. 1、三维移动 ( 3dmove )

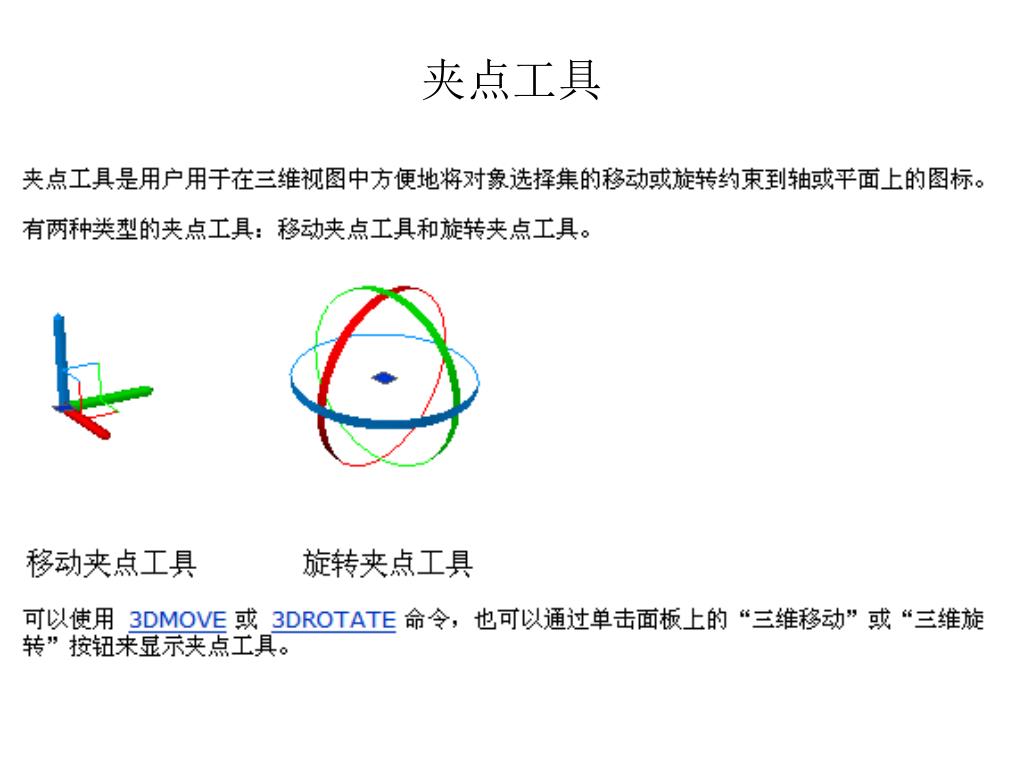

  30. 夹点工具

  31. 移动夹点工具

  32. 2、2008版三维旋转( 3drotate )

  33. 旋转夹点工具

  34. 老版本的三维旋转 (rotate3d) 2点：使用两个点定义旋转轴 对象：将旋转轴与现有对象对齐 上一个：使用上一个旋转轴 视图：将旋转轴与当前通过选定点的视口的观察方向对齐 X 轴：将通过指定点的平行于X轴的直线定义为转动轴

  35. 3、对齐(align)

  36. 当选择两对点时，可以移动、旋转和缩放选定对象，以便与其他对象对齐。当选择两对点时，可以移动、旋转和缩放选定对象，以便与其他对象对齐。

  37. 4、三维对齐 ( 3dalign )

  38. 5、三维镜像(mirror3d) 三点：通过三个点定义镜像平面。 对象：使用选定平面对象的平面作为镜像平面 上一个：相对于最后定义的镜像平面对选定的对象进行镜像处理 Z轴：根据平面上的一个点和平面法线上的一个点定义镜像平面 视图：将镜像平面与当前视口中通过指定点的视图平面对齐 XY平面/YZ平面/ZX平面：将镜像平面与一个通过指定点的标准平面（XY、YZ 或 ZX）对齐
