生活創意科 – 設計與科技

1. 生活創意科 – 設計與科技 電腦繪圖 – Pro desktop

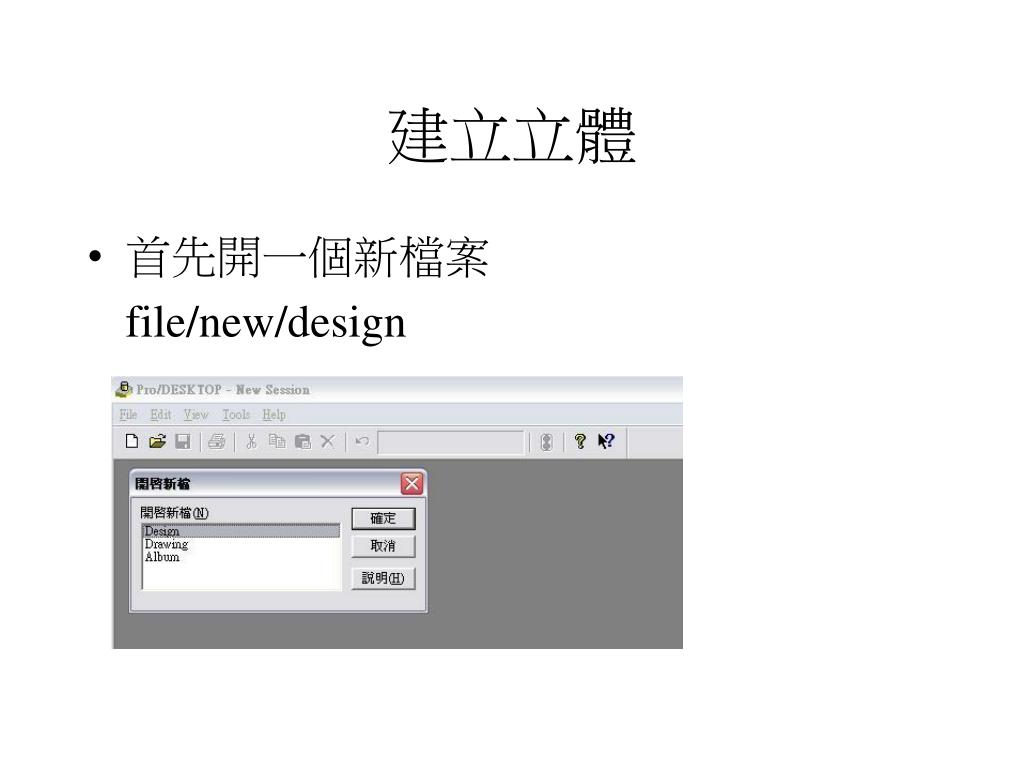

2. 建立立體 • 首先開一個新檔案 file/new/design

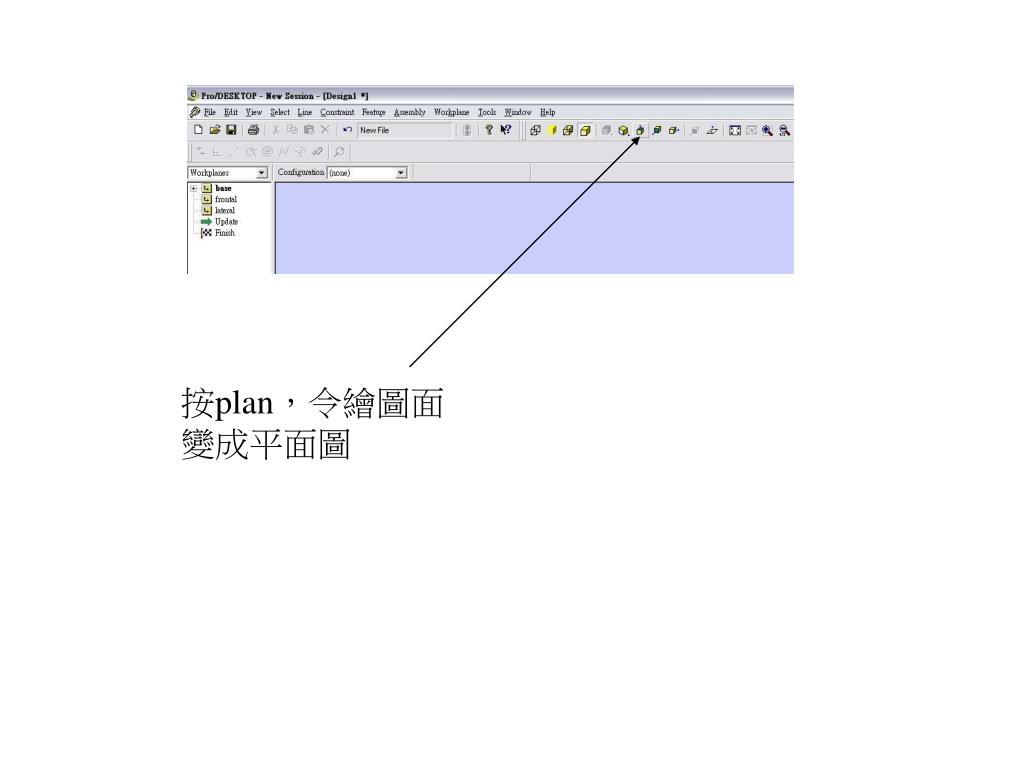

3. 按plan，令繪圖面變成平面圖

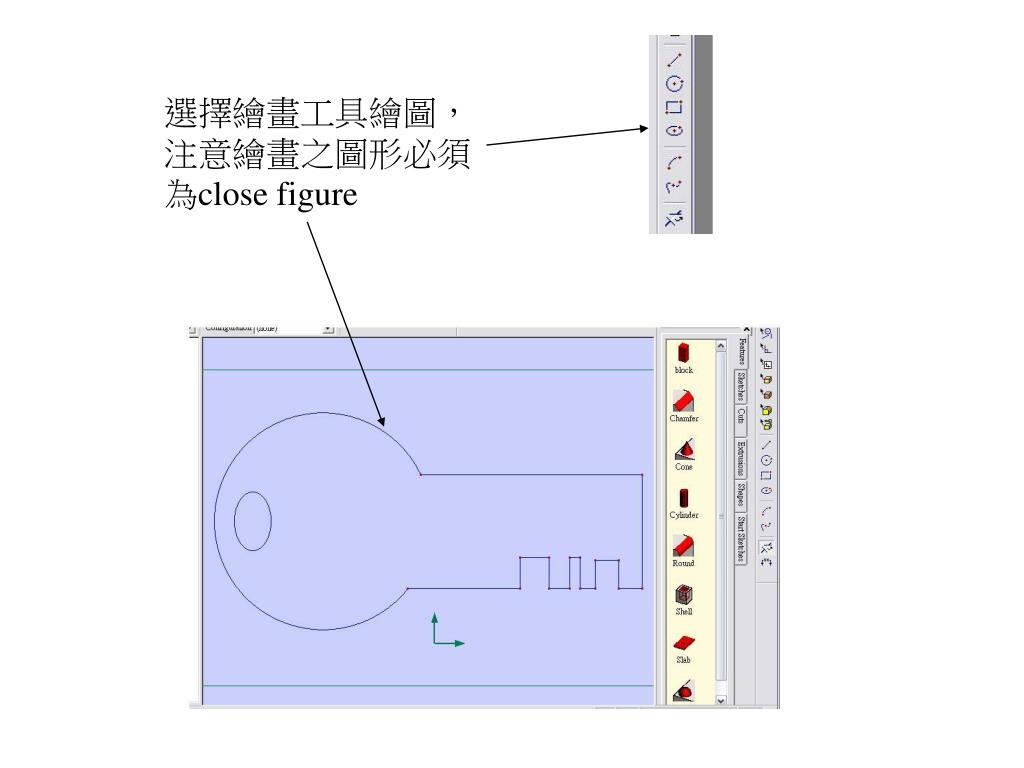

4. 選擇繪畫工具繪圖，注意繪畫之圖形必須為close figure

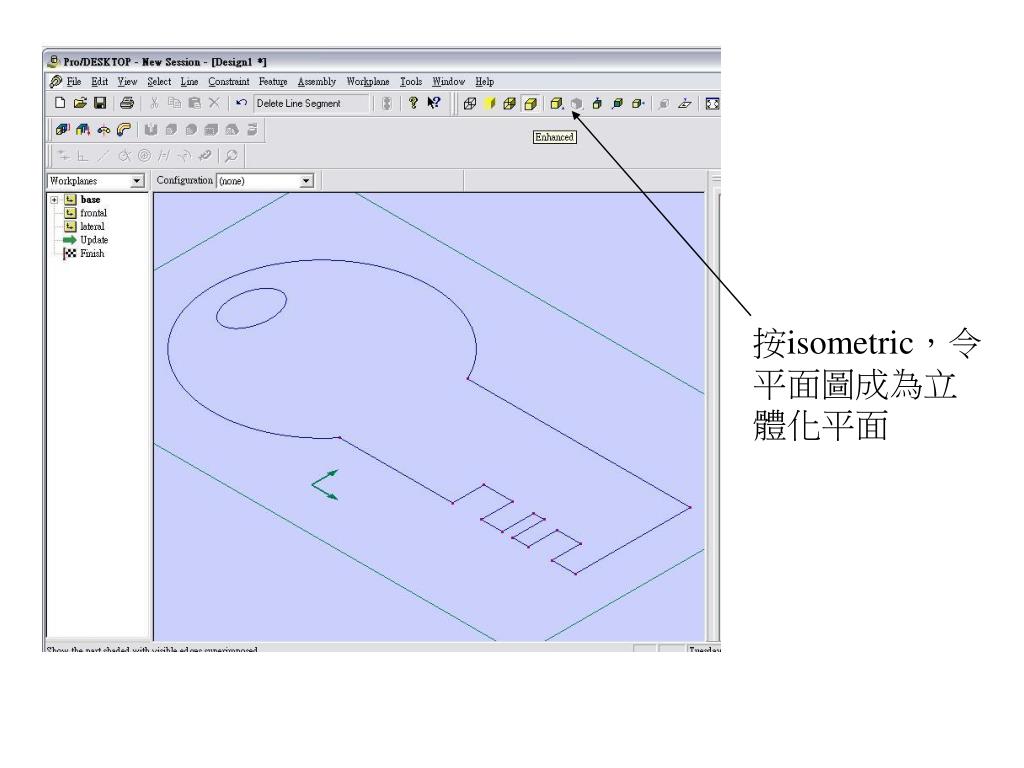

5. 按isometric，令平面圖成為立體化平面

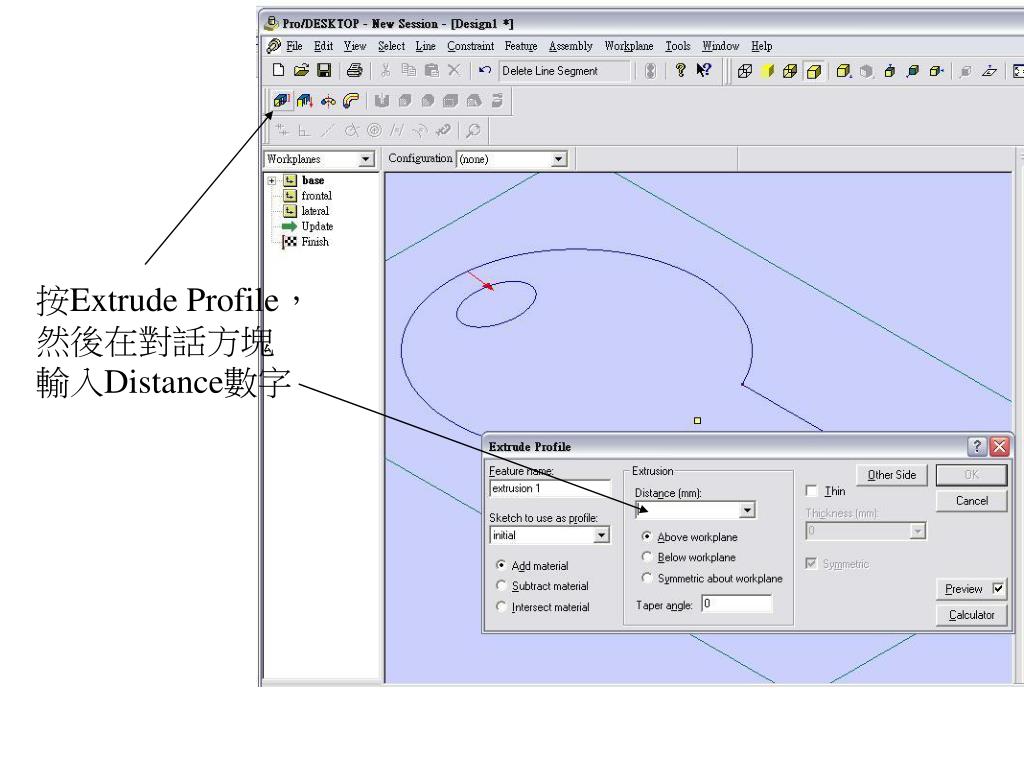

6. 按Extrude Profile，然後在對話方塊輸入Distance數字

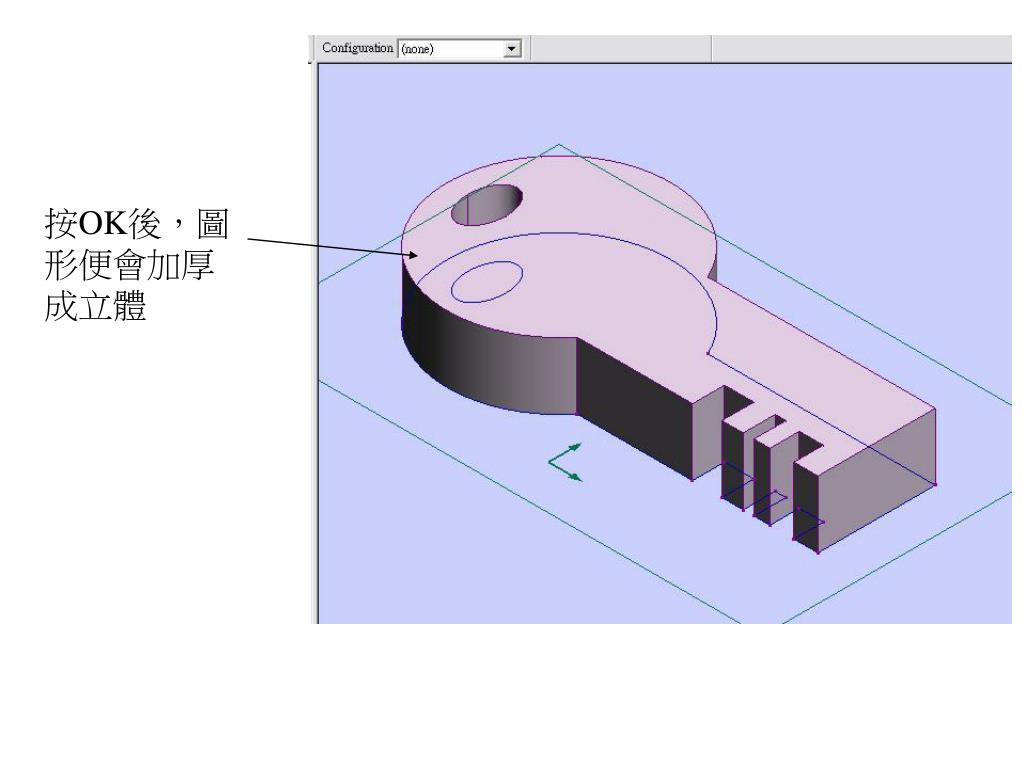

7. 按OK後，圖形便會加厚成立體

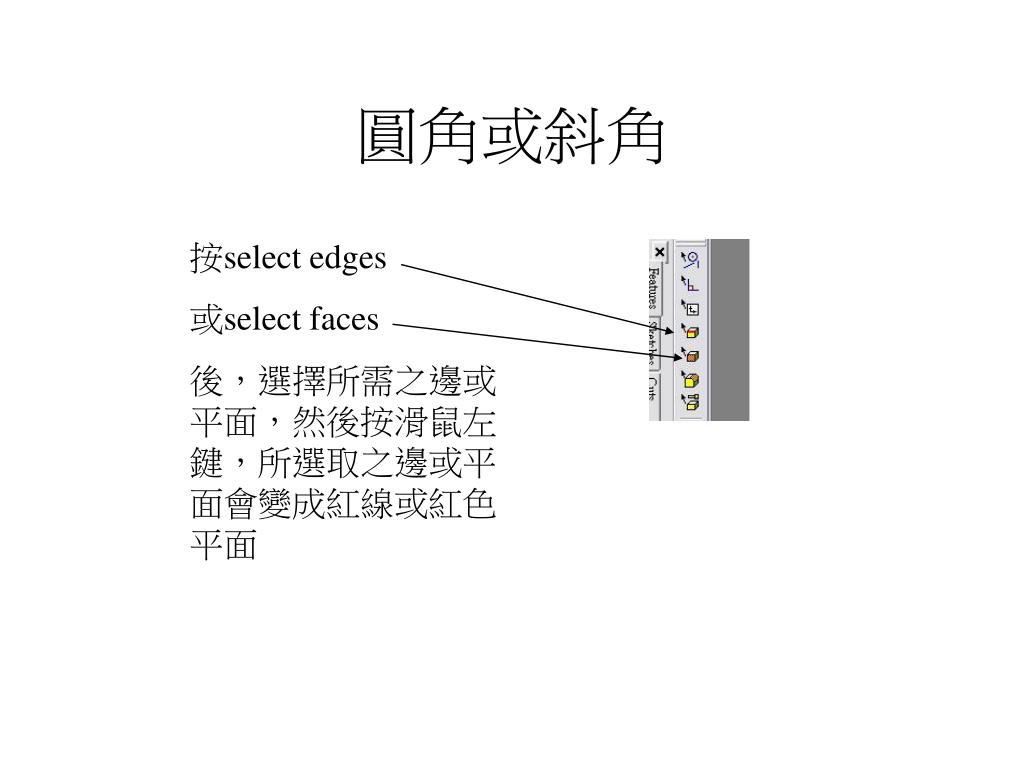

8. 圓角或斜角 按select edges 或select faces 後，選擇所需之邊或平面，然後按滑鼠左鍵，所選取之邊或平面會變成紅線或紅色平面

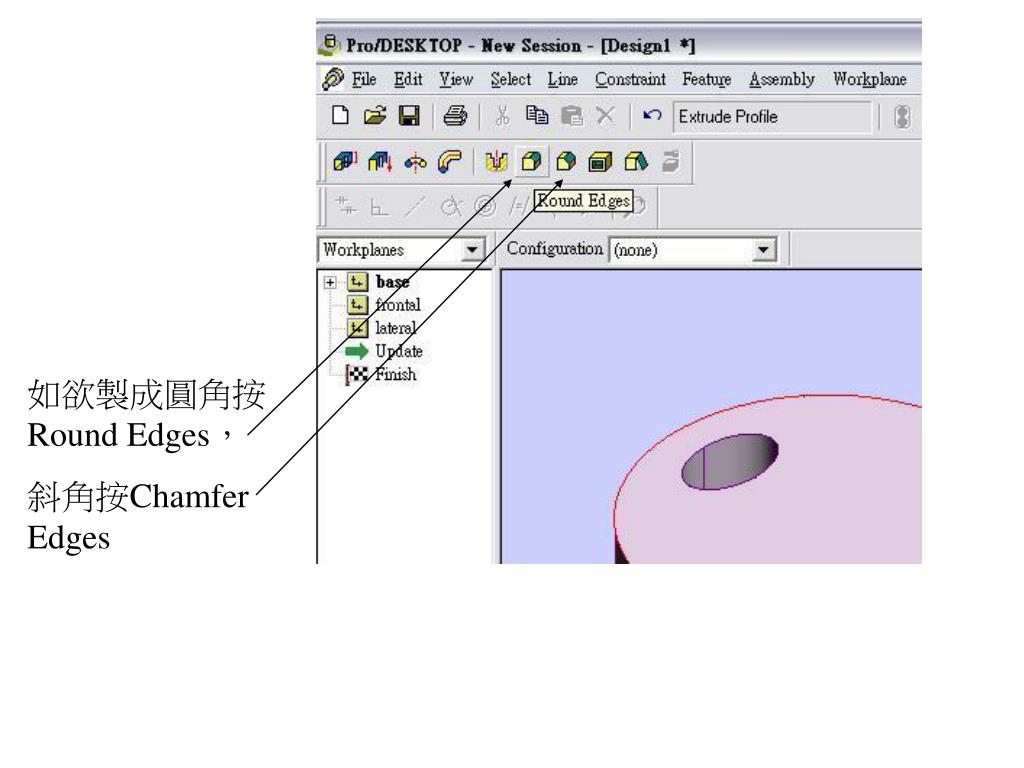

9. 如欲製成圓角按Round Edges， 斜角按Chamfer Edges

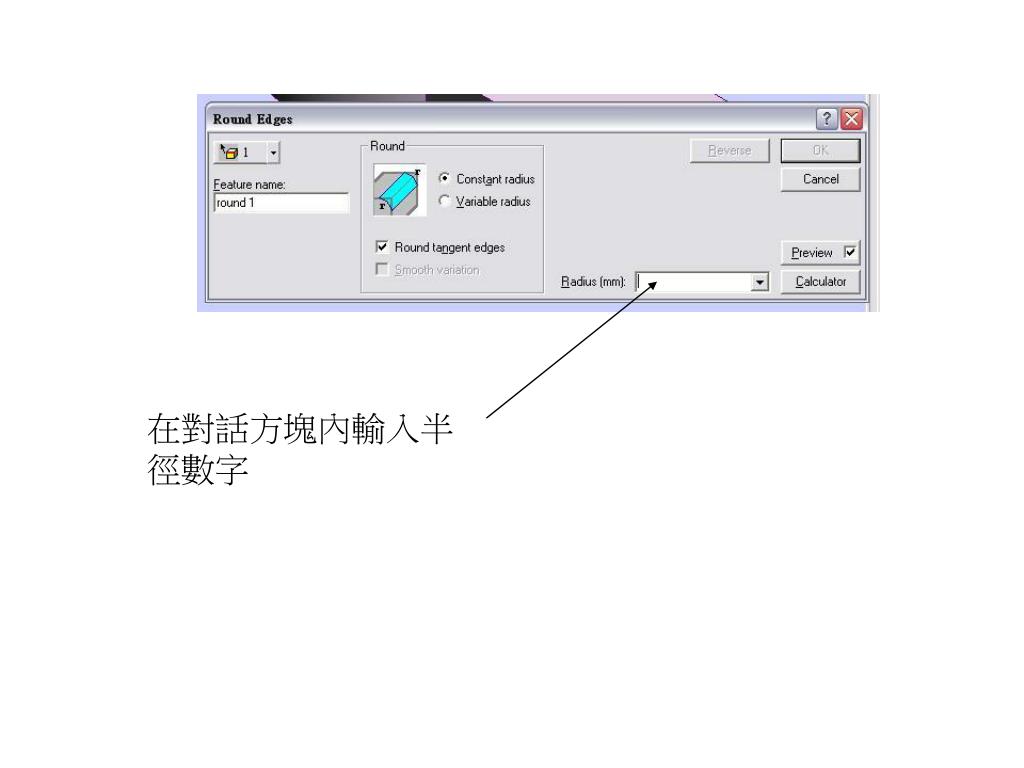

10. 在對話方塊內輸入半徑數字

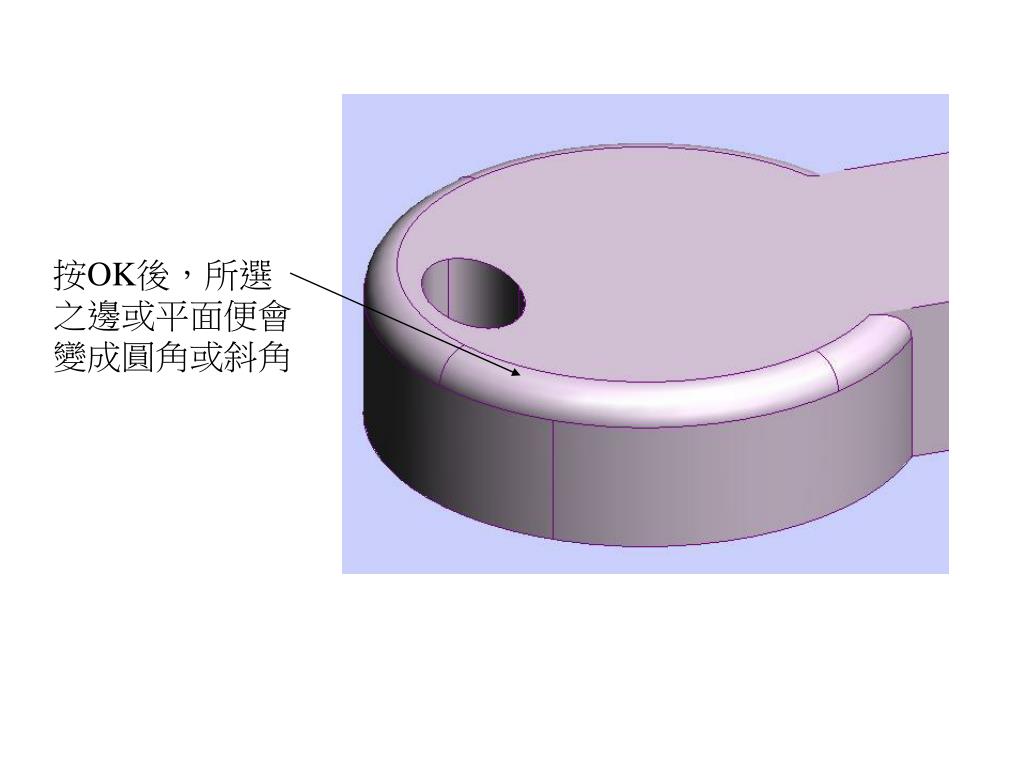

11. 按OK後，所選之邊或平面便會變成圓角或斜角

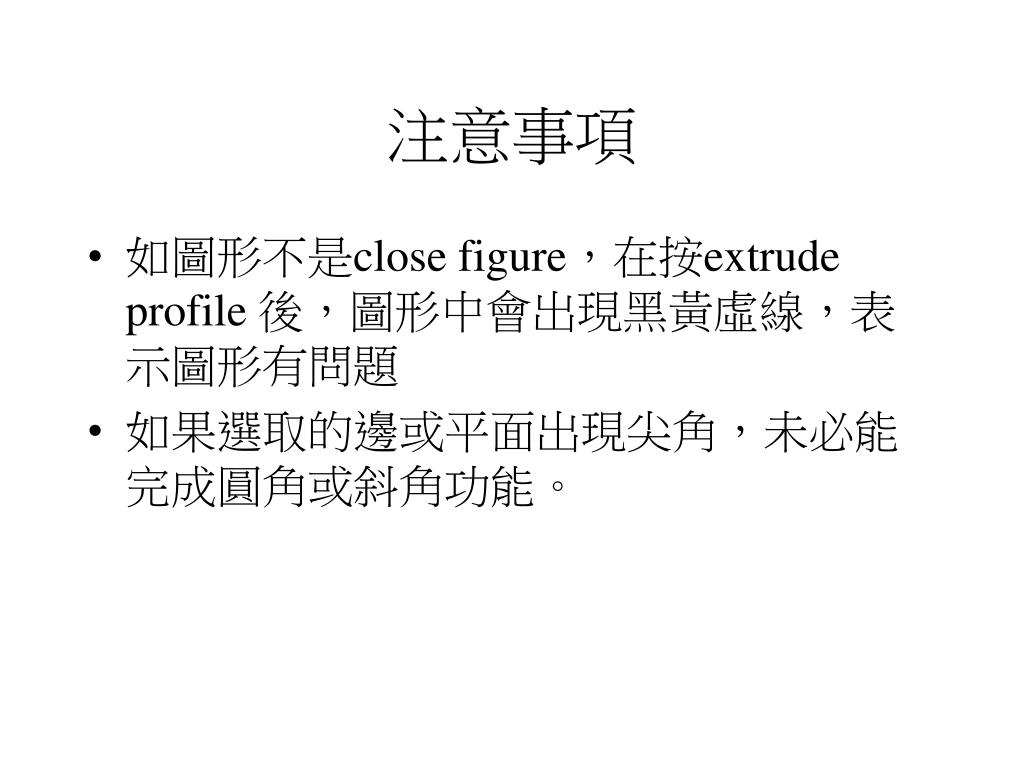

12. 注意事項 • 如圖形不是close figure，在按extrude profile 後，圖形中會出現黑黃虛線，表示圖形有問題 • 如果選取的邊或平面出現尖角，未必能完成圓角或斜角功能。
