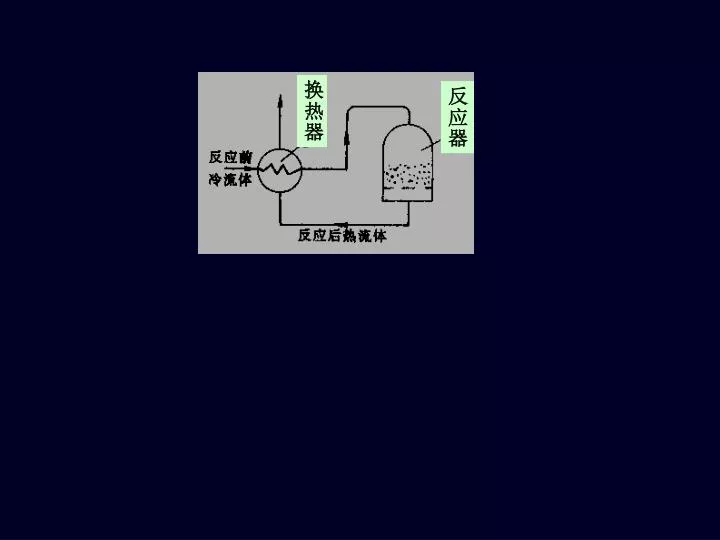

  1. 换热器 反应器

  2. 热流体 间壁 热流体 冷流体 冷流体 套管换热器

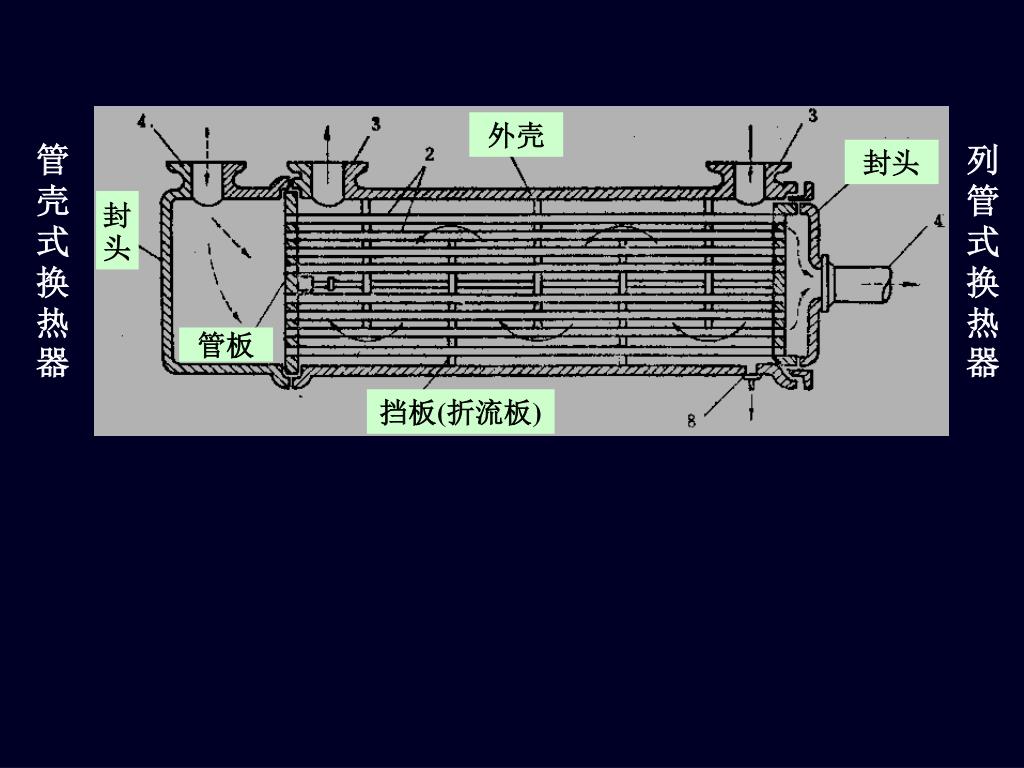

  3. 外壳 管壳式换热器 列管式换热器 封头 封头 管板 挡板(折流板)

  4. 隔板 单壳程两管程列管式换热器

  5. 第七节 换 热 器 4-7-1 换热器的类型 间壁式换热器

  6. 蓄热式换热器 混合式冷凝器

  7. 4-7-2 列管式换热器基本型式和设计计算 一、列管式换热器基本型式 U型管换热器 固定管板式 浮头式换热器

  8. 浮头式换热器

  9. 折流板的形式 螺旋式 叶片式

  10. 其它类型的换热器 盘管式油罐加热器 油罐抽吸加热器 釜式再沸器 空冷器

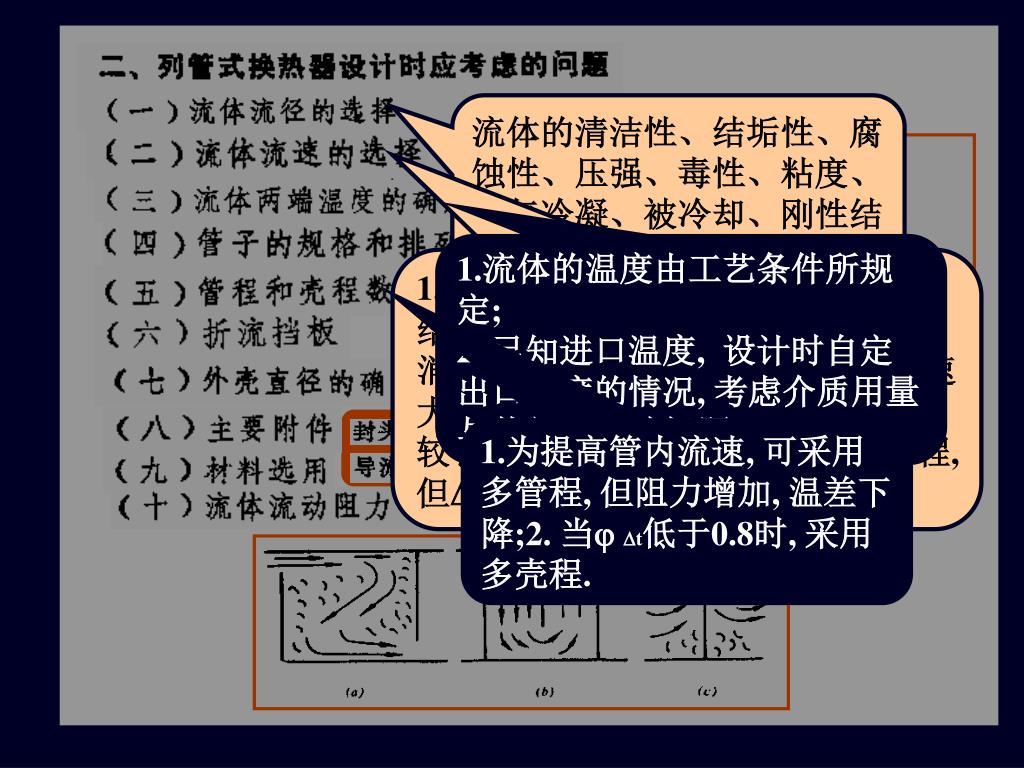

  11. 流体的清洁性、结垢性、腐蚀性、压强、毒性、粘度、蒸气冷凝、被冷却、刚性结构的换热器。流体的清洁性、结垢性、腐蚀性、压强、毒性、粘度、蒸气冷凝、被冷却、刚性结构的换热器。 1.流体的温度由工艺条件所规定; 2. 已知进口温度, 设计时自定出口温度的情况, 考虑介质用量与传热面积的问题. 1. 流速大，湍动程度大，↑，不易结垢，有利传热，但阻力大，动力消耗多。2.一定的流量下，要使流速大，管子的数目必须少，但管子会较长，不易清洗; 也可由单程变多程, 但tm↓ 1.为提高管内流速, 可采用多管程, 但阻力增加, 温差下降;2. 当 t低于0.8时, 采用多壳程.

  12. 三、列管式换热器设计计算(选型计算)的一般步骤三、列管式换热器设计计算(选型计算)的一般步骤 初选 K'初 A 核算K值 1 do do bdo 1 = +Ri + +Ro+ K idi di dm o Q S`= K'初t m K计 =(1.15~1.25) K初 调 整 K'初 否 查标准得S及换热器结构 是 Q K初= S t m 所选换热器合适 计算压力降 A 结束

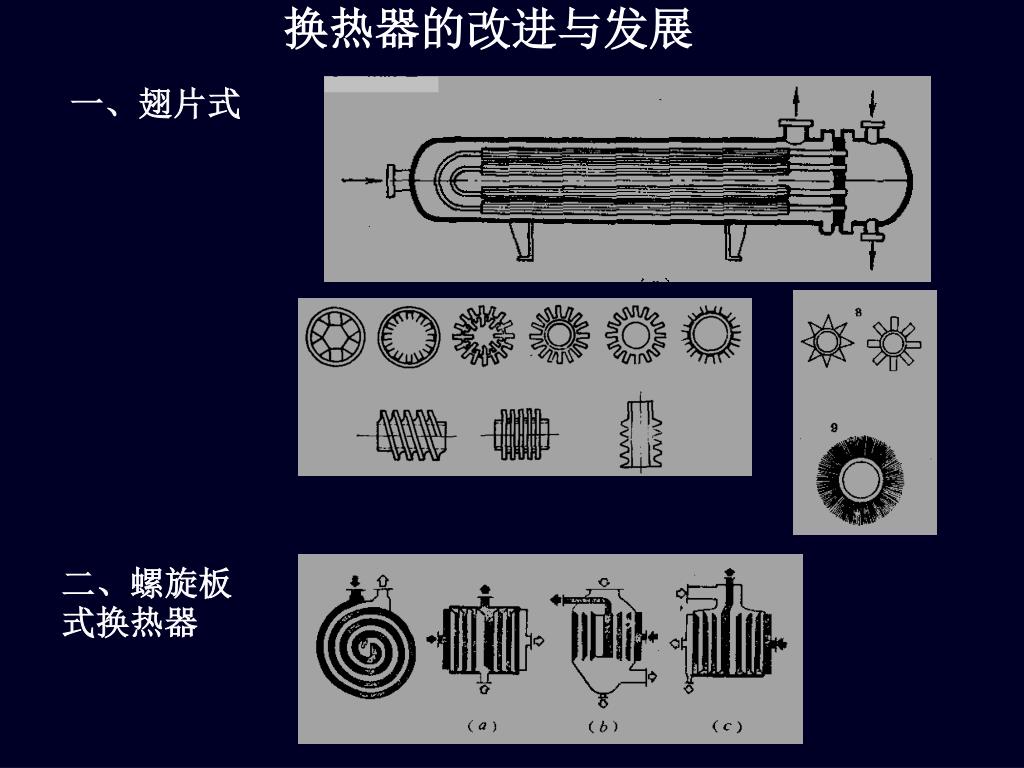

  13. 换热器的改进与发展 一、翅片式 二、螺旋板式换热器

  14. 三、板式换热器

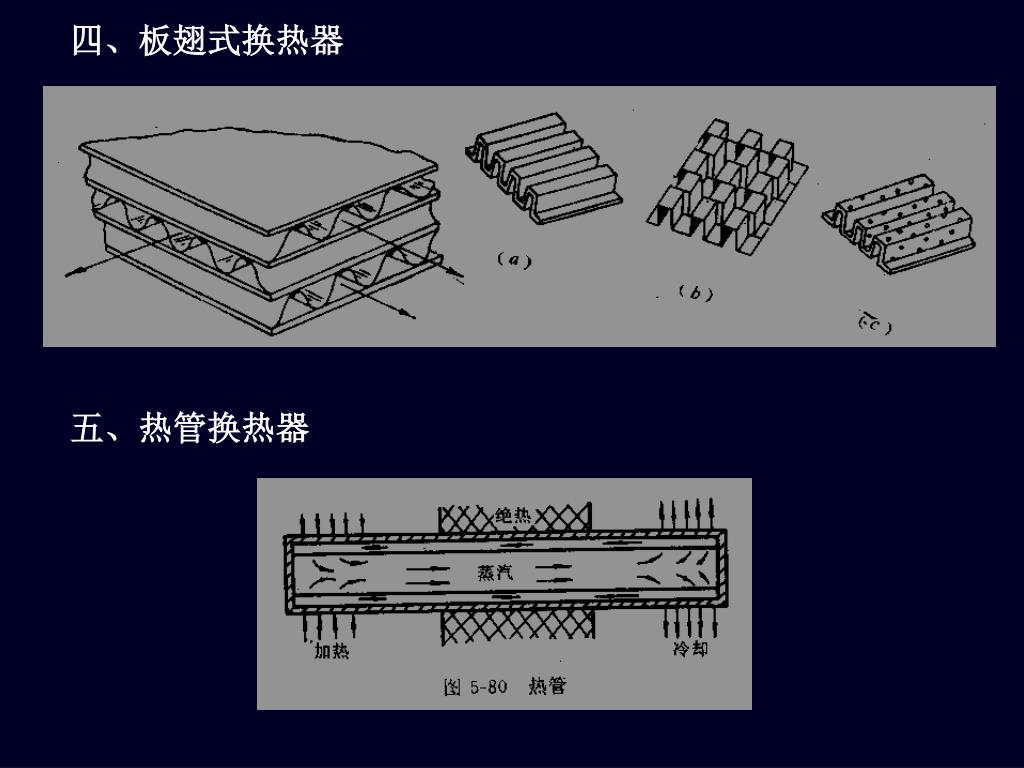

  15. 四、板翅式换热器 五、热管换热器

  16. 波节管

  17. 刮面换热器 刮削机构是在内管， 刮面换热器特别适用于有结晶的传热，表面有严重结垢的传热和高粘度液体的传热.

  18. 传热过程的强化途径 重点从设备的结构入手,提高单位体积的传热面积 1. 增大传热面积 2. 增大平均温差 3. 增大传热系数 温度一般由生产工艺条件所规定，可调范围有限。 提高流速 增加流体的人工扰动 防止结垢和及时清除垢层
