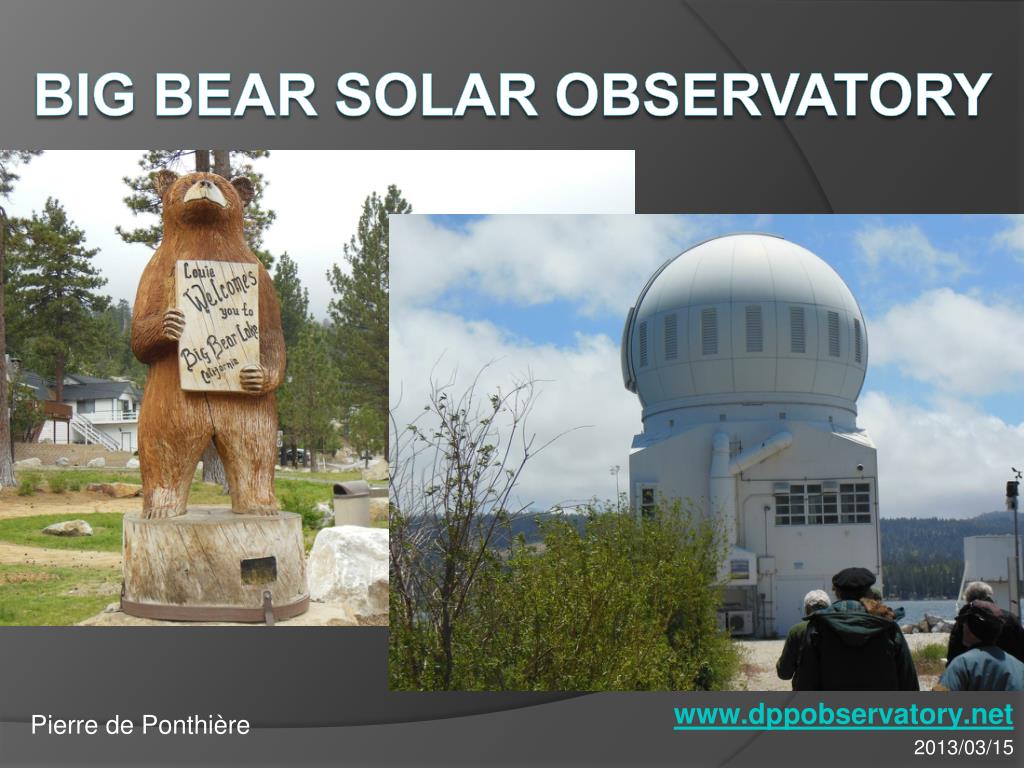

  1. Pierre de Ponthière BigBearSolarObservatory- www.dppobservatory.net 2013/03/15

  2. BigBear Lake (Californie)120 km de L.A. Altitude 2050 m

  3. Ruée vers l’Ouest Santa Monica

  4. SAS – AAVSO meeting (May 2012)Society for Astronomical SciencesAmerican Association of Variable Star Observers

  5. SAS – AAVSO meeting (May 2012) 150 participants 2 workshops 25 présentations Variables (…keep me up at night) Astéroïdes Supernova Spectro / Photométrie

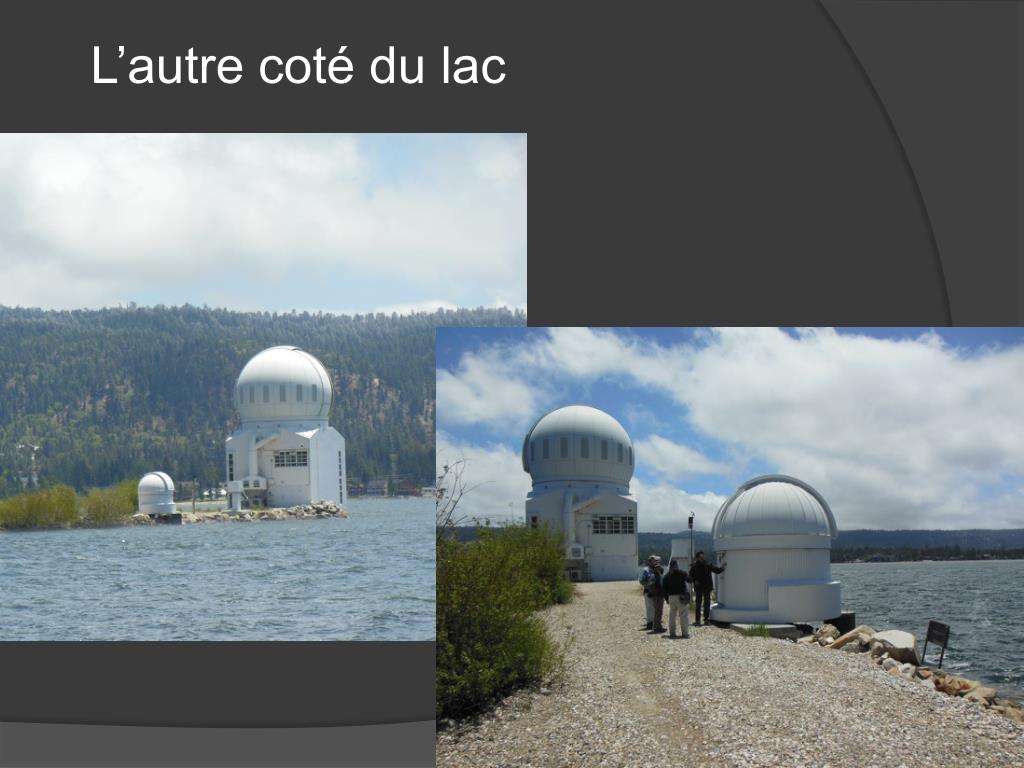

  6. L’autre coté du lac

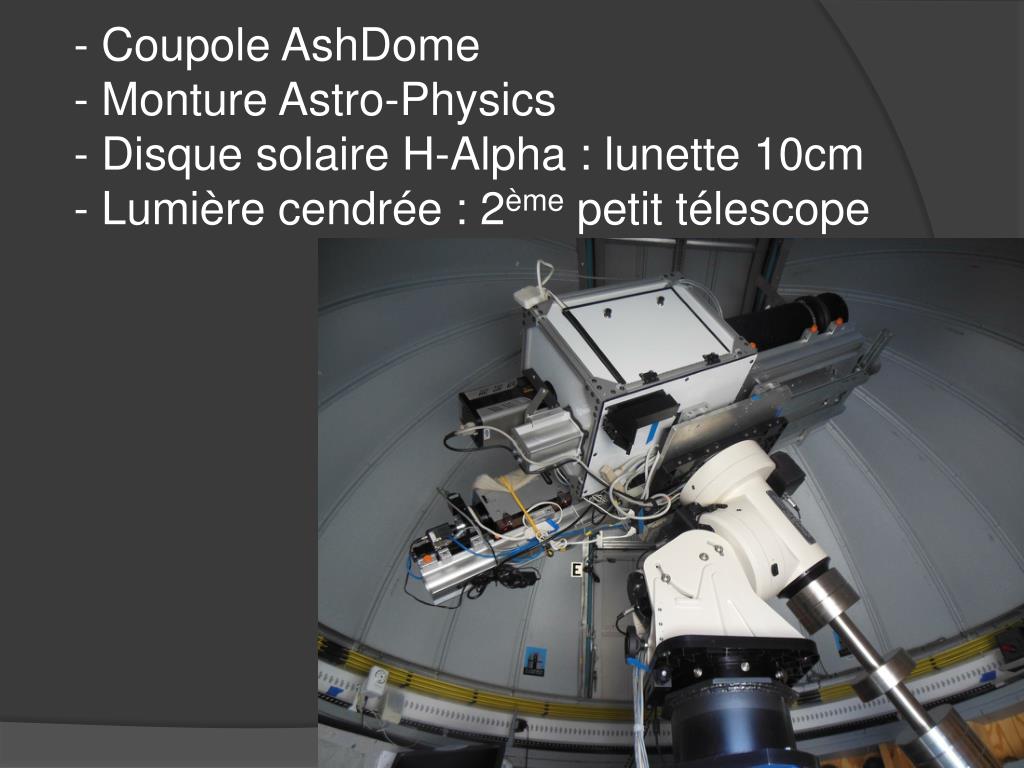

  7. - Coupole AshDome- Monture Astro-Physics- Disque solaire H-Alpha : lunette 10cm - Lumière cendrée : 2ème petit télescope

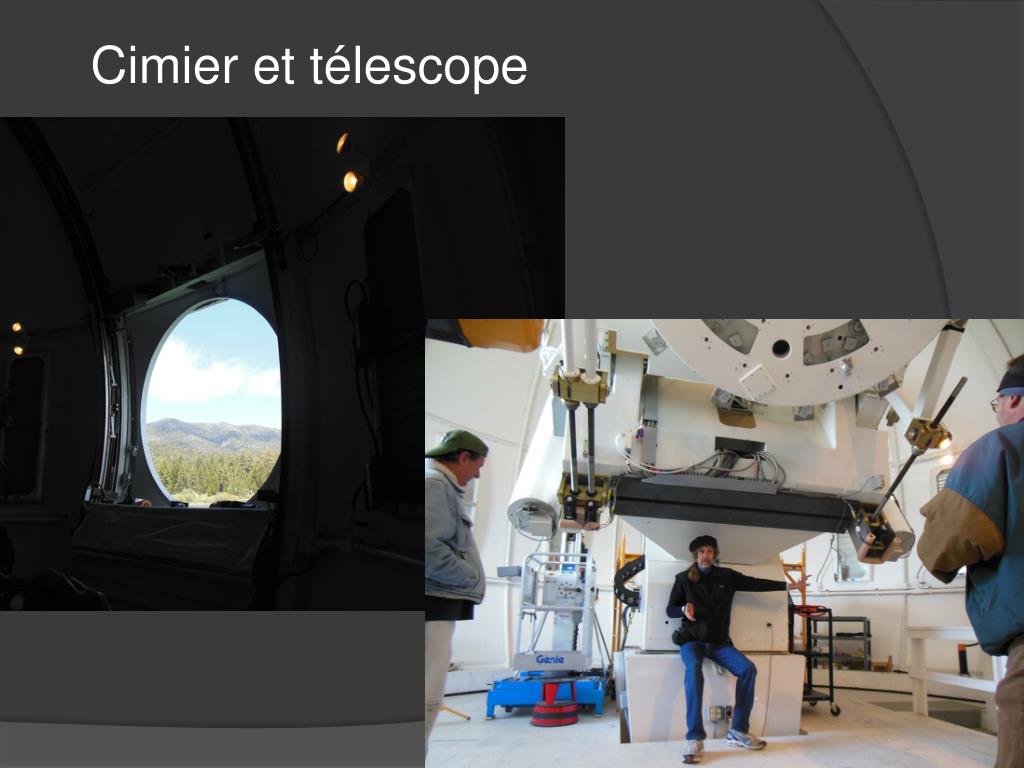

  8. Cimier et télescope

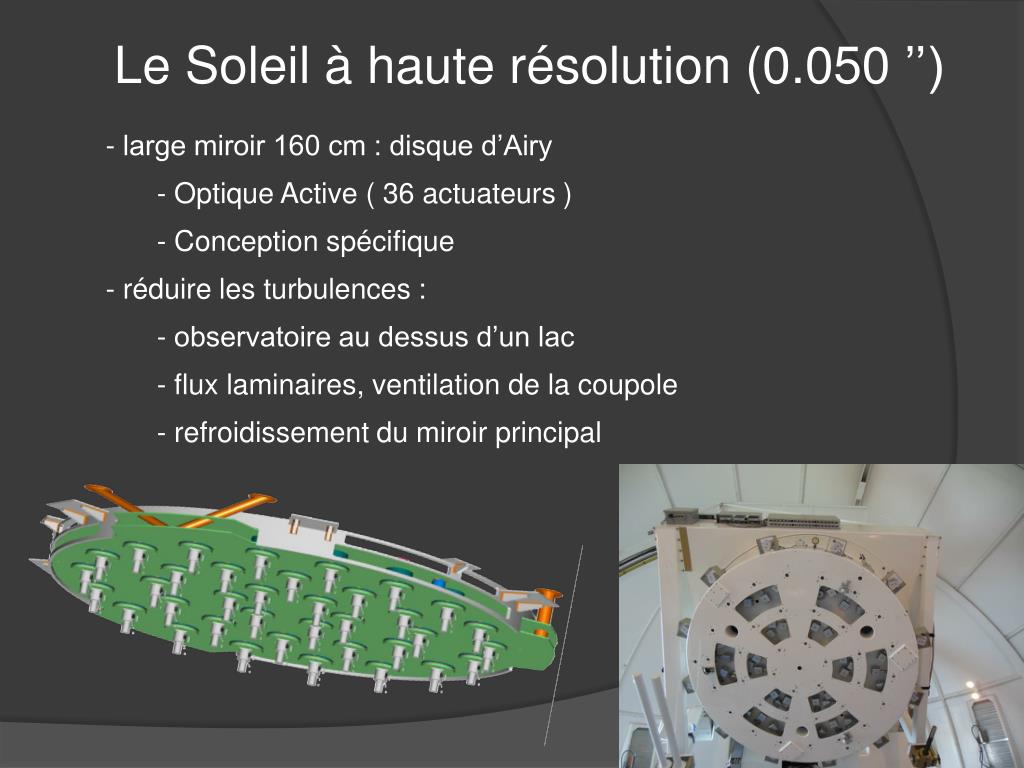

  9. Le Soleil à haute résolution (0.050 ’’) • large miroir 160 cm : disque d’Airy • Optique Active ( 36 actuateurs ) • Conception spécifique • réduire les turbulences : • observatoire au dessus d’un lac • flux laminaires, ventilation de la coupole • refroidissement du miroir principal

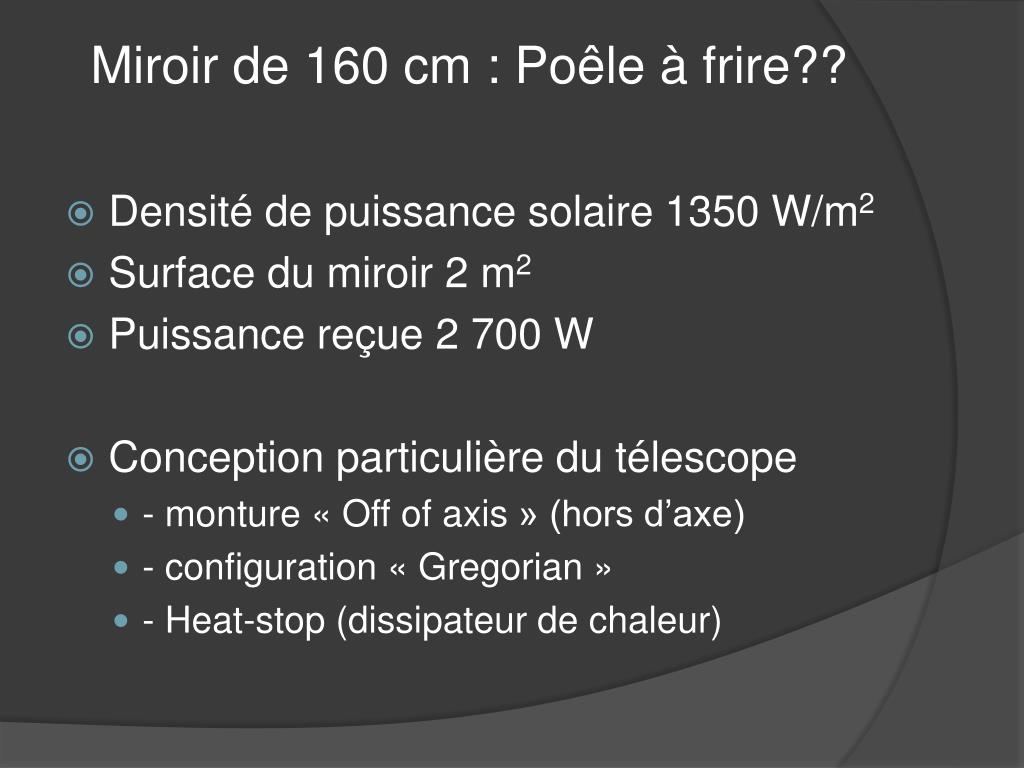

  10. Miroir de 160 cm : Poêle à frire?? • Densité de puissance solaire 1350 W/m2 • Surface du miroir 2 m2 • Puissance reçue 2 700 W • Conception particulière du télescope • - monture « Off of axis » (hors d’axe) • - configuration « Gregorian » • - Heat-stop (dissipateur de chaleur)

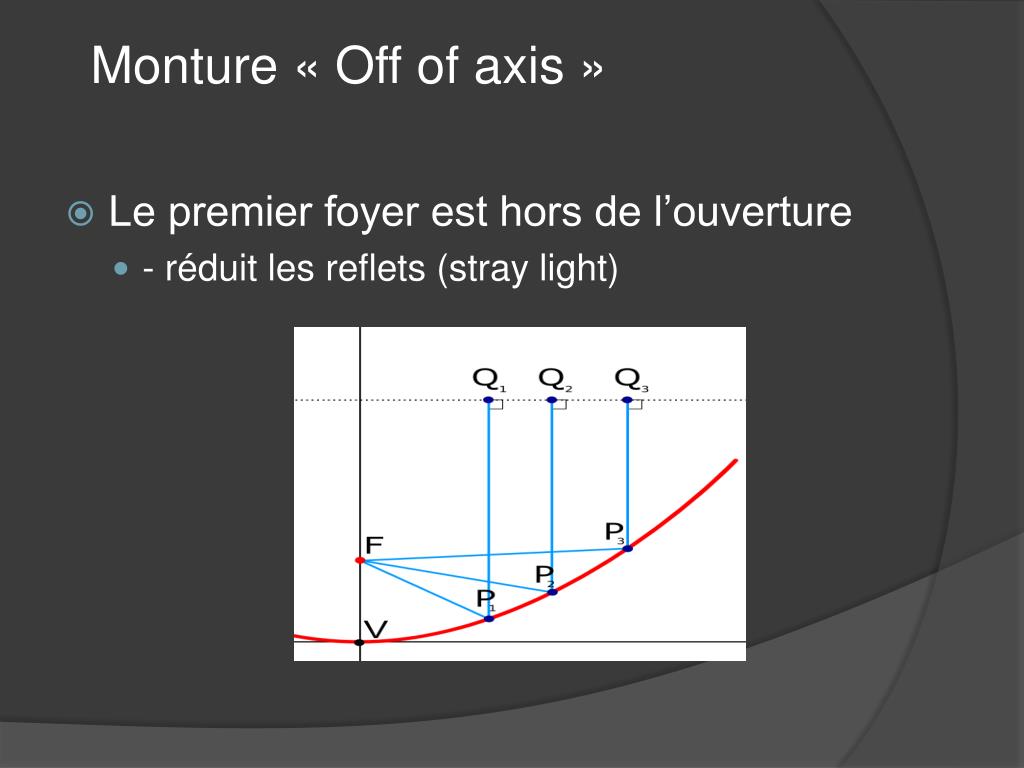

  11. Monture « Off of axis » • Le premier foyer est hors de l’ouverture • - réduit les reflets (stray light)

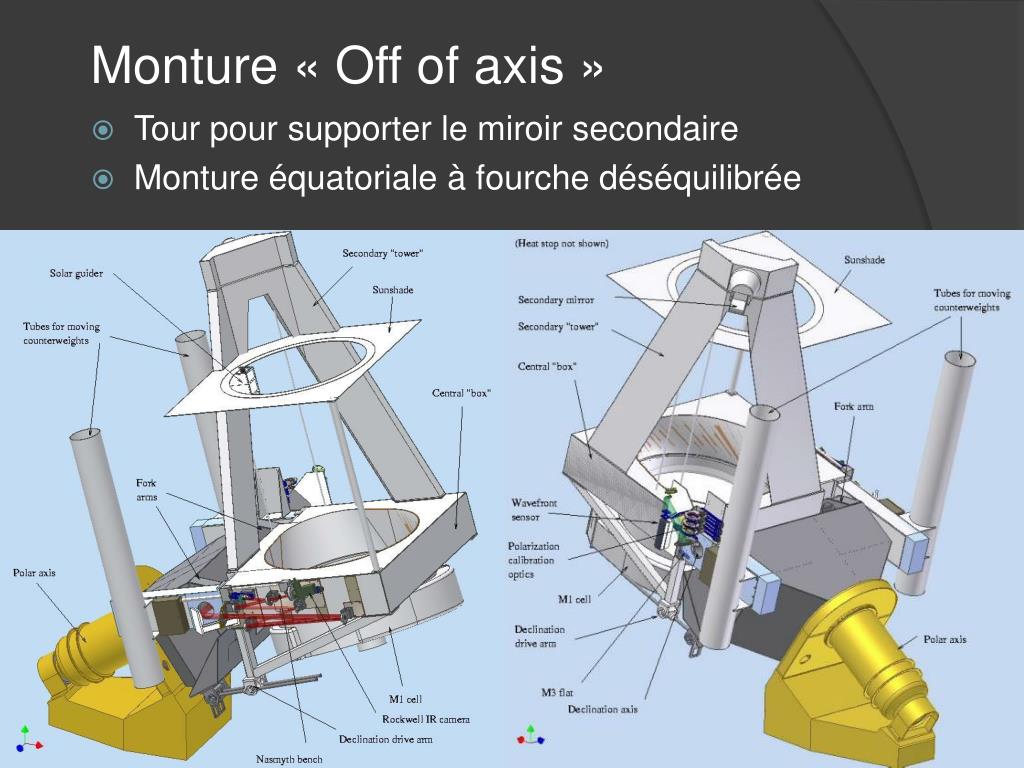

  12. Monture « Off of axis » • Tour pour supporter le miroir secondaire • Monture équatoriale à fourche déséquilibrée

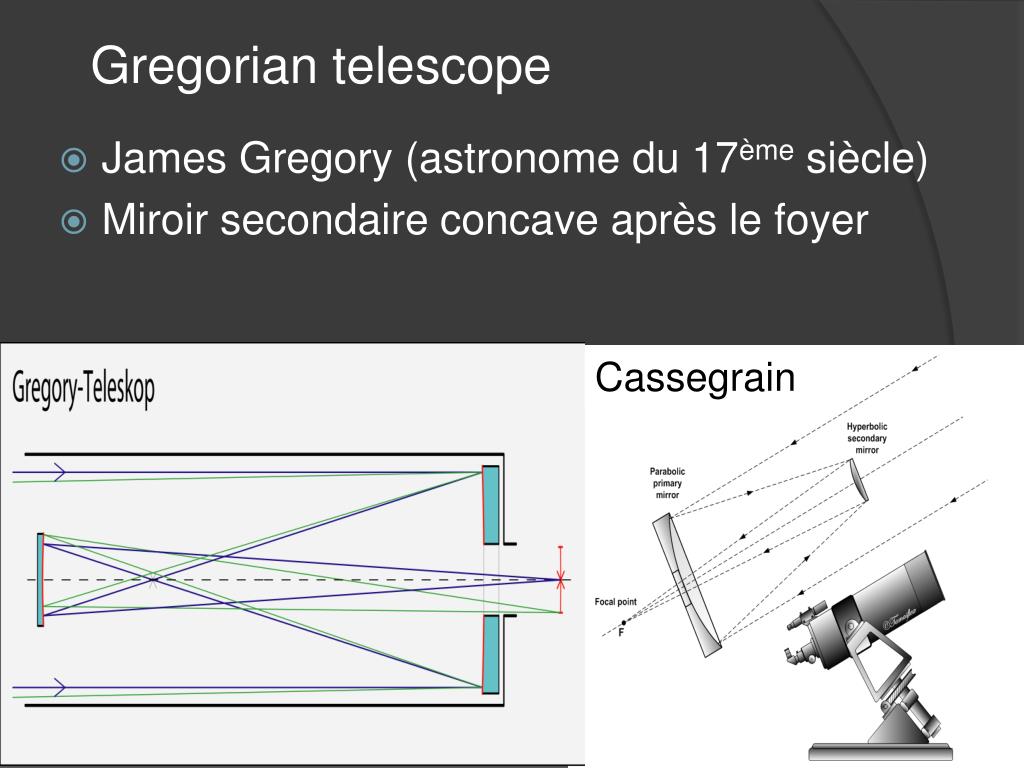

  13. Gregoriantelescope • James Gregory (astronome du 17ème siècle) • Miroir secondaire concave après le foyer Cassegrain

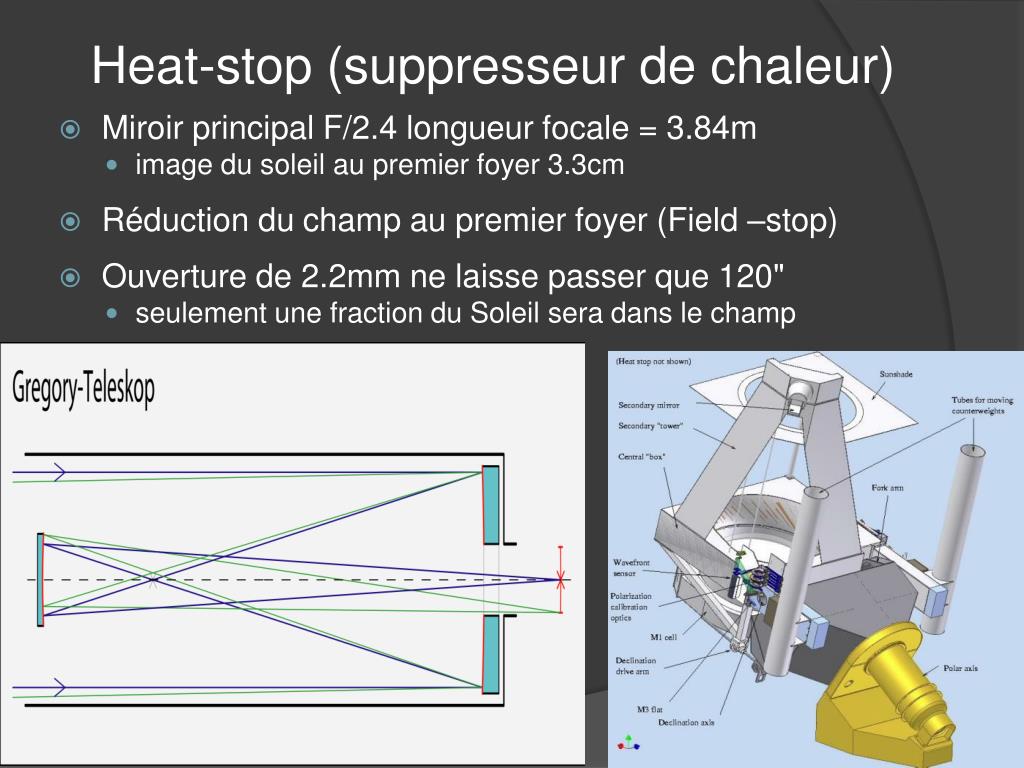

  14. Heat-stop (suppresseur de chaleur) • Miroir principal F/2.4 longueur focale = 3.84m • image du soleil au premier foyer 3.3cm • Réduction du champ au premier foyer (Field –stop) • Ouverture de 2.2mm ne laisse passer que 120" • seulement une fraction du Soleil sera dans le champ

  15. Heat-stop (suppresseur de chaleur) • Les rayons en bleu traversent le Heat-stopet sont reçus par le miroir secondaire • Les rayons en rouge sont arrêtés ou réfléchis Schéma pour le projet d’un télescope solaire de 4m

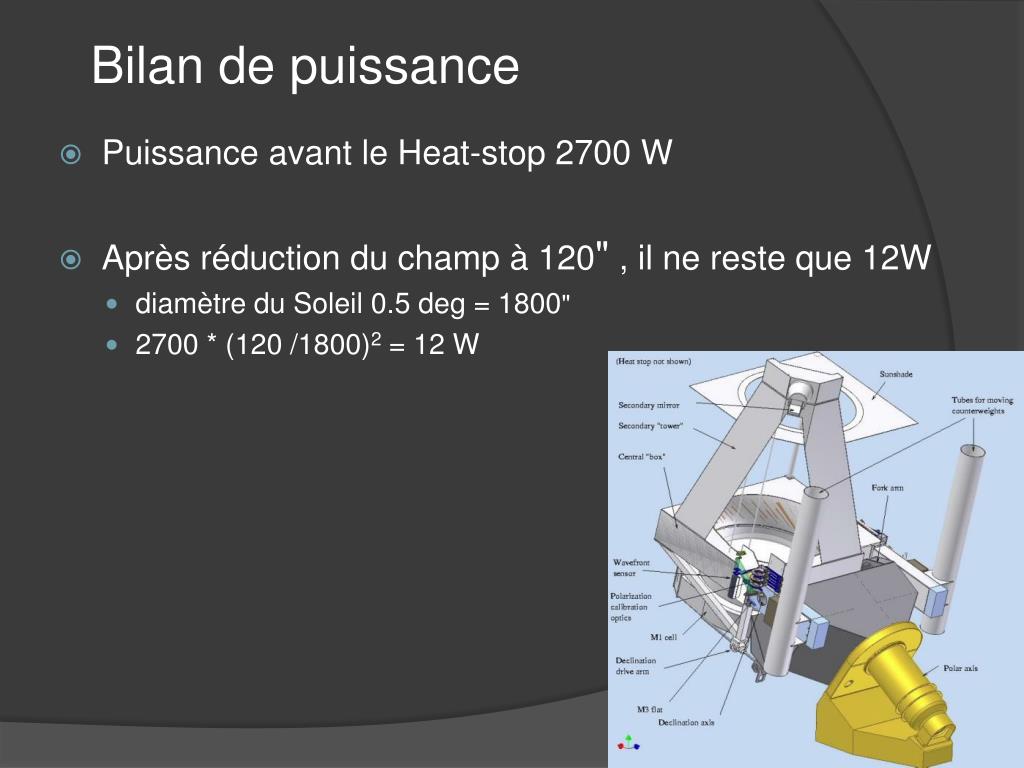

  16. Bilan de puissance • Puissance avant le Heat-stop 2700 W • Après réduction du champ à 120" , il ne reste que 12W • diamètre du Soleil 0.5 deg = 1800" • 2700 * (120 /1800)2 = 12 W

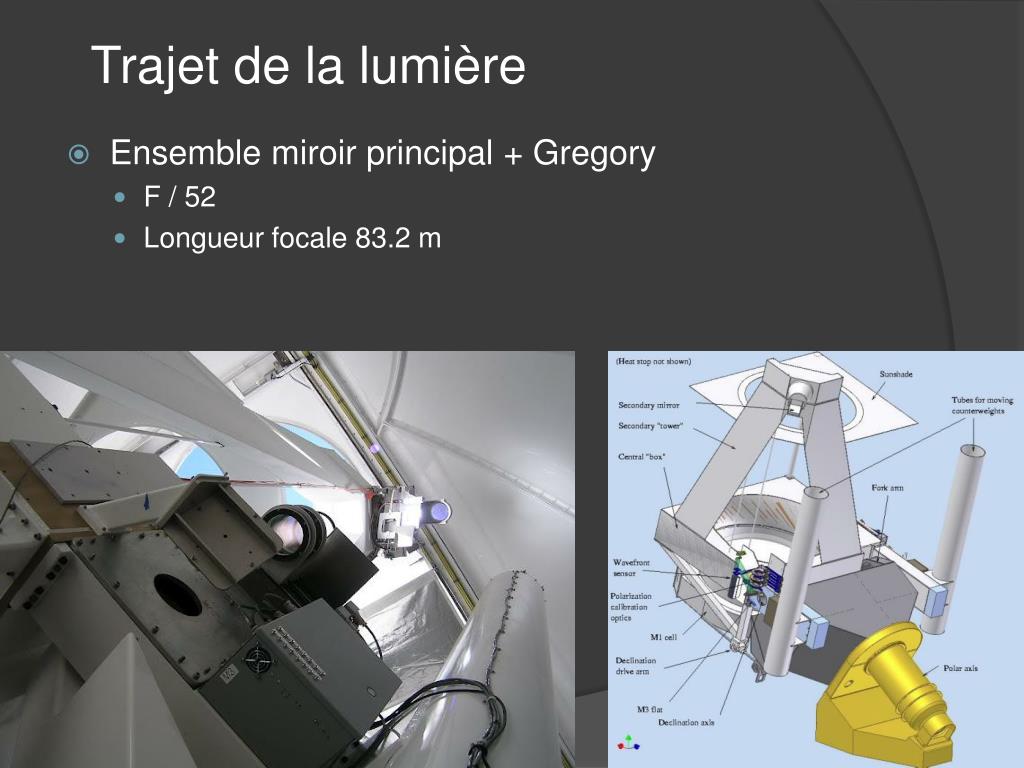

  17. Trajet de la lumière • Ensemble miroir principal + Gregory • F / 52 • Longueur focale 83.2 m

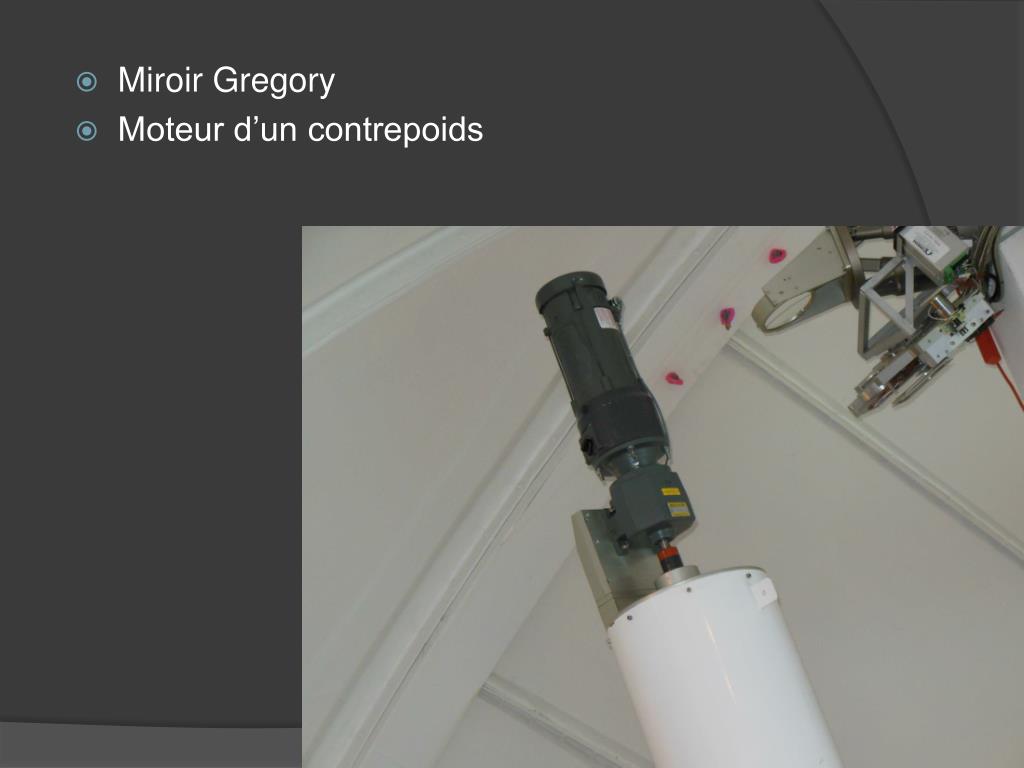

  18. Miroir Gregory • Moteur d’un contrepoids

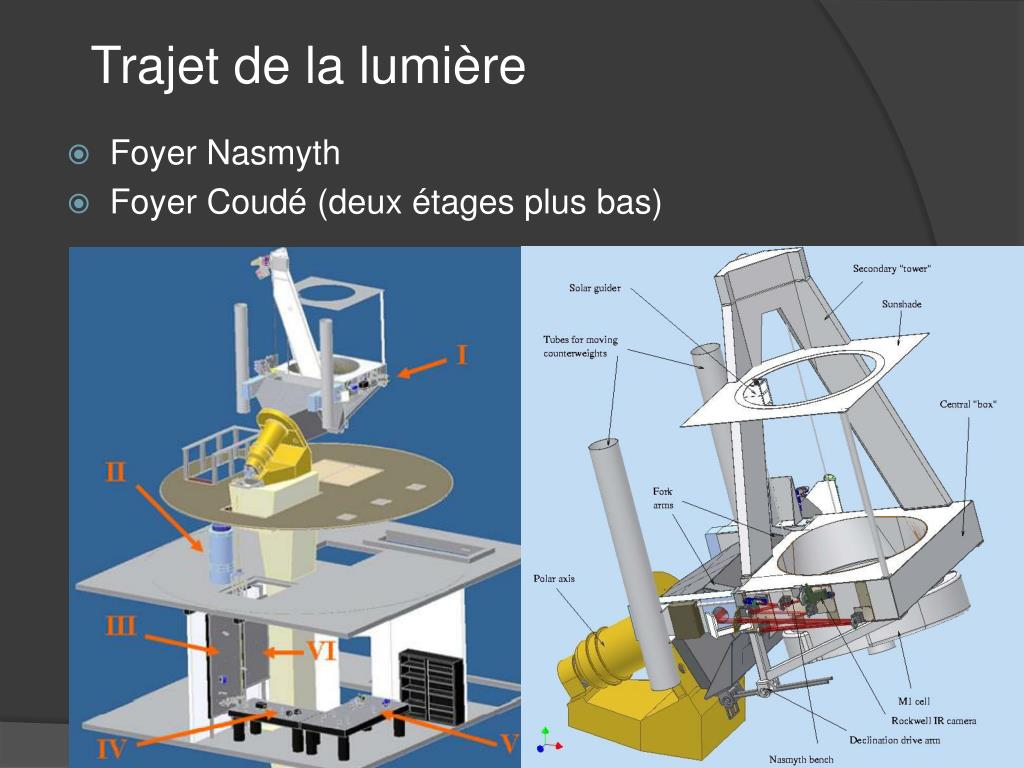

  19. Trajet de la lumière • Foyer Nasmyth • Foyer Coudé (deux étages plus bas)

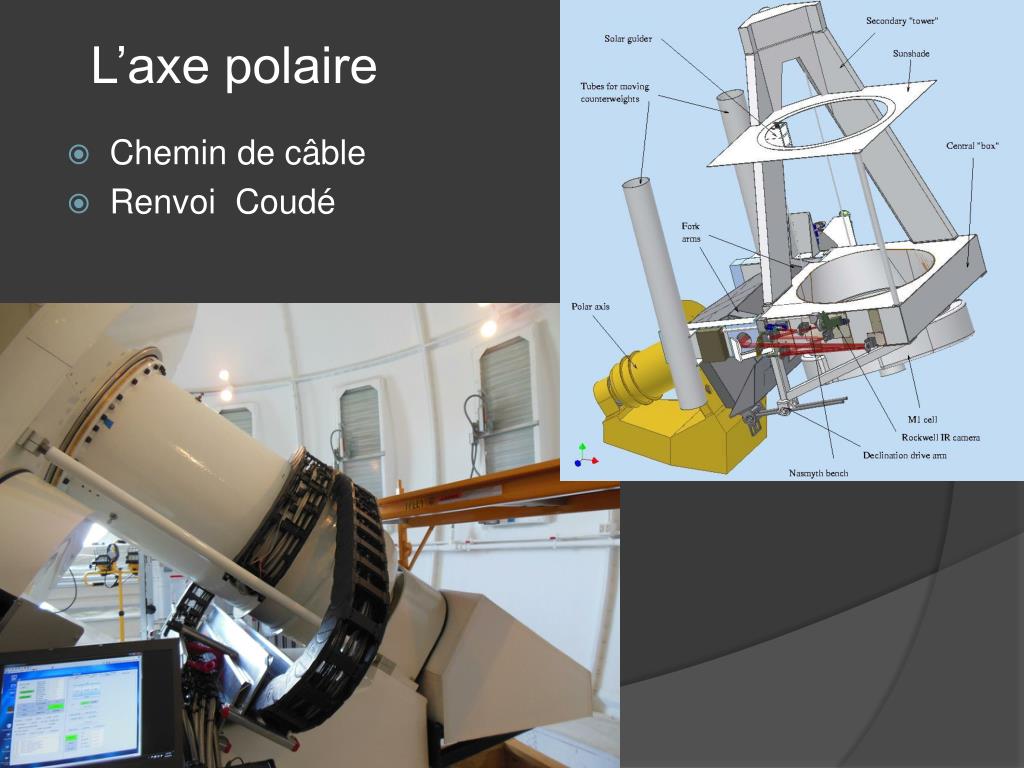

  20. L’axe polaire • Chemin de câble • Renvoi Coudé

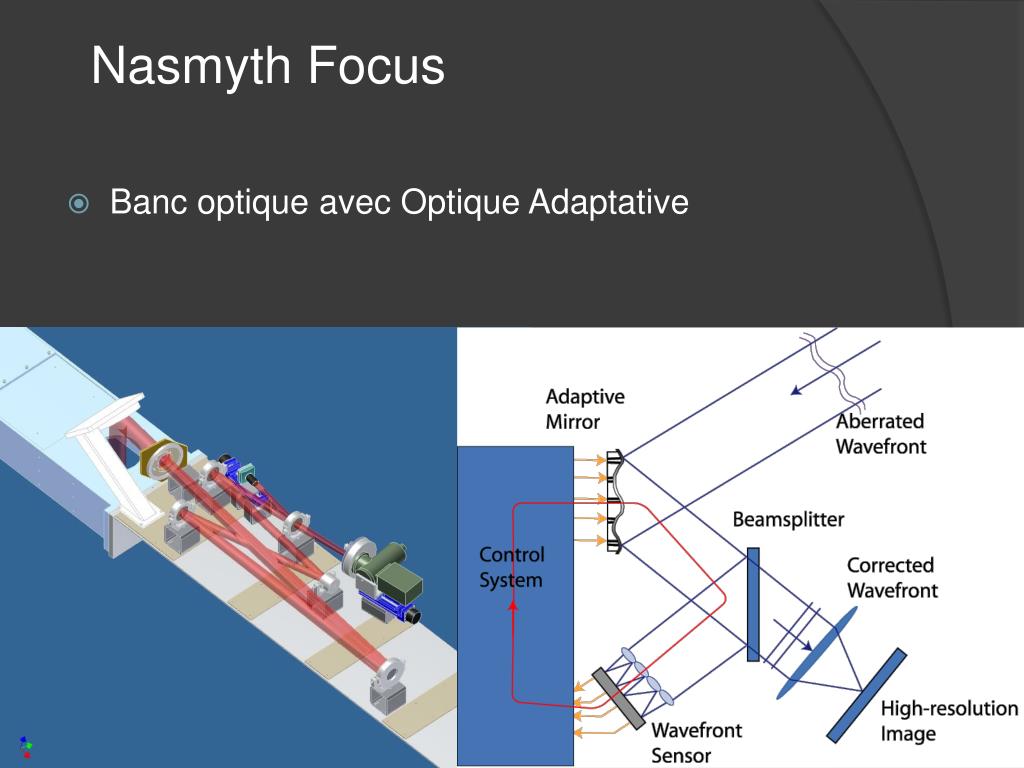

  21. Nasmyth Focus • Banc optique avec Optique Adaptative

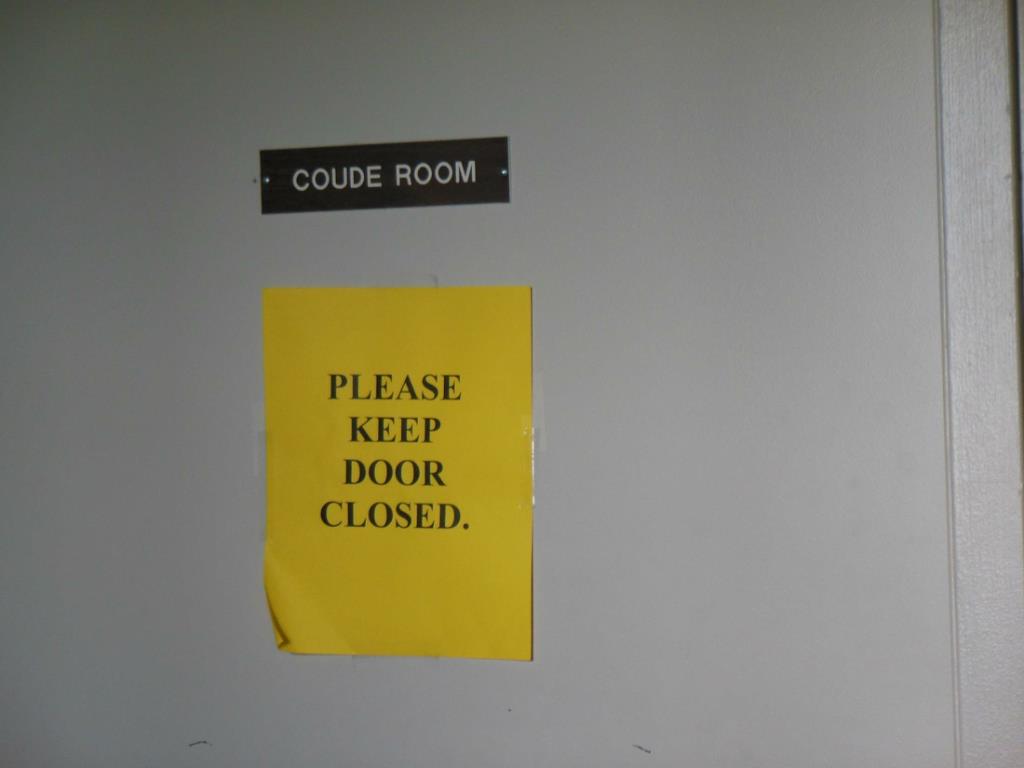

  22. Coudé Lab • Salle climatisée

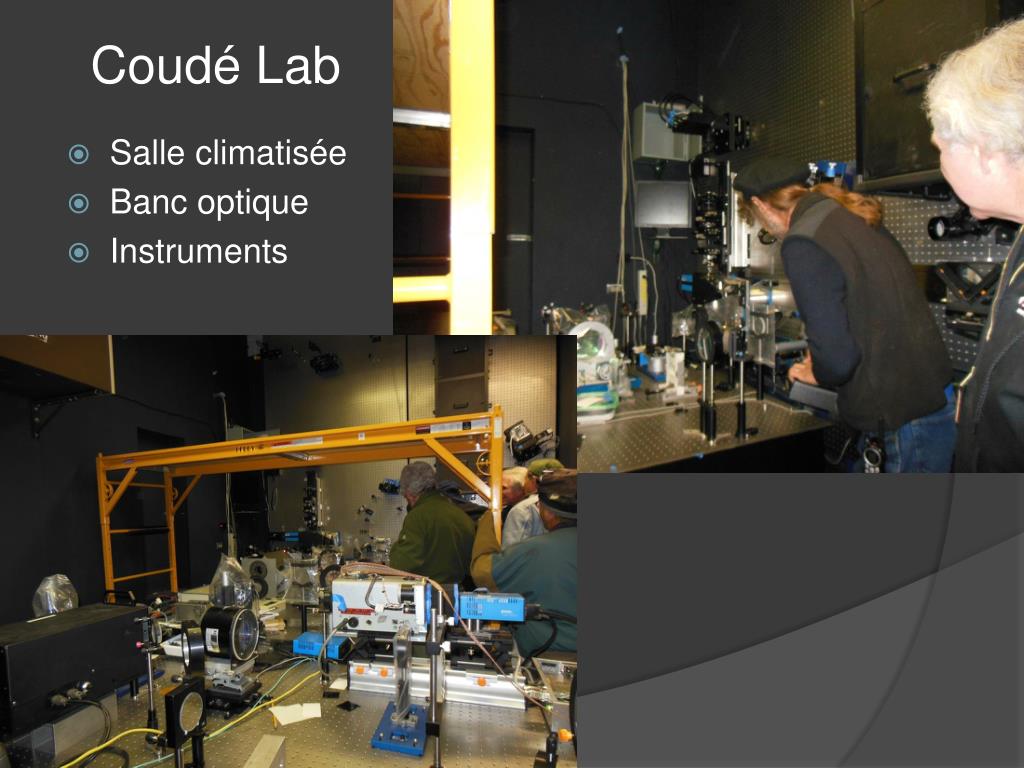

  23. Coudé Lab • Salle climatisée • Banc optique • Instruments

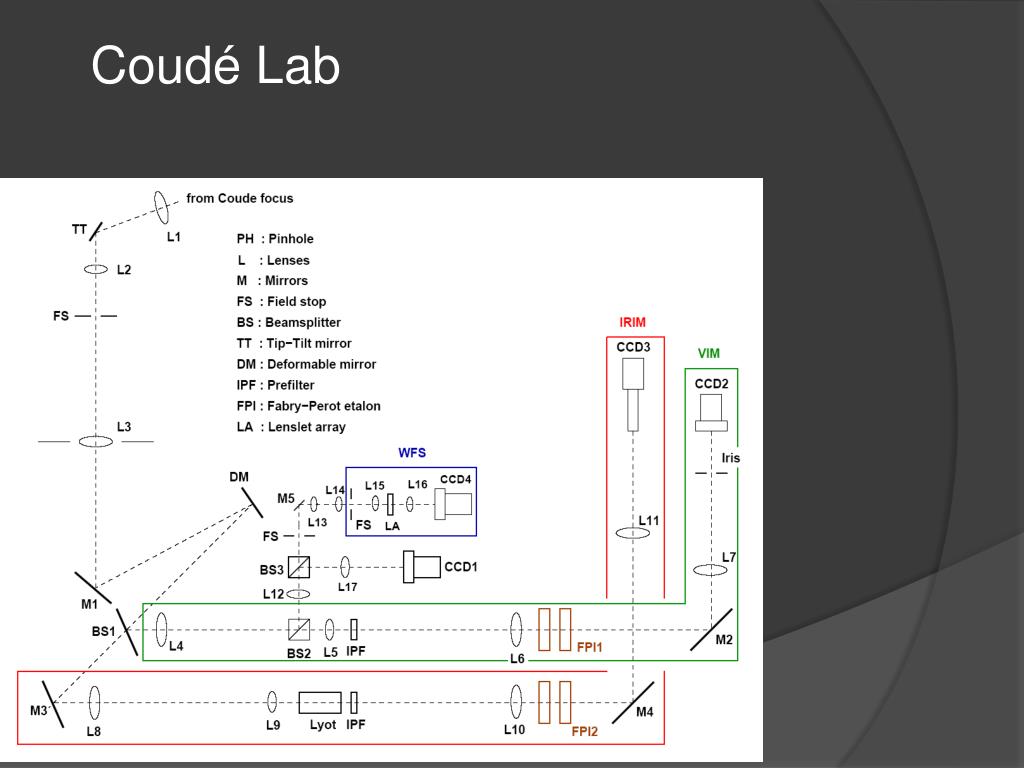

  24. Coudé Lab

  25. La salle de contrôle et notre guide

  26. Photo du Soleil

  27. Transit de Venus (5 Juin 2012) Atmosphère de Venus visible comme faible arc plus lumineux Diamètre Venus 66"

  28. THE END
