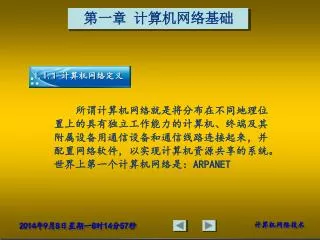

  1. 1.1.1 计算机网络定义 第一章 计算机网络基础 所谓计算机网络就是将分布在不同地理位置上的具有独立工作能力的计算机、终端及其附属设备用通信设备和通信线路连接起来,并配置网络软件,以实现计算机资源共享的系统。 世界上第一个计算机网络是:ARPANET 计算机网络技术

  2. 数据通信 实现资源共享 提高计算机的可靠性和可用性 1.1.2 计算机网络的功能 1.1 计算机网络概念 计算机网络技术

  3. 广域网(WAN:Wide Area Network) 城域网(MAN:Metropolitan Area Network) 局域网(LAN:Local Area Network) 接入网(AN:Access Network) 1.2.1 按网络的覆盖范围分类 1.2 计算机网络的分类 计算机网络技术

  4. 1.2 计算机网络的分类 计算机网络技术

  5. 广播网络(Broadcasting Network) 单播(Unicast) 组播(Multicast) 广播(Broadcast) 点对点网络(Point to Point Network) 1.2 计算机网络的分类 1.2.2 按数据传输方式分类 计算机网络技术

  6. 网络拓扑是由网络节点设备和通信介质构成的网络结构图。在计算机网络中,以计算机作为节点、通信线路作为连线,可构成不同的几何图形,也就是网络的拓扑结构。网络拓扑是由网络节点设备和通信介质构成的网络结构图。在计算机网络中,以计算机作为节点、通信线路作为连线,可构成不同的几何图形,也就是网络的拓扑结构。 1.3.1 网络拓扑的概念 1.3 计算机网络的拓扑结构 计算机网络技术

  7. 1. 总线型拓扑(Bus Topology) 1.3 计算机网络的拓扑结构 1.3.2 常见的网络拓扑结构 计算机网络技术

  8. 2. 星型拓扑(Star Topology) 1.3 计算机网络的拓扑结构 计算机网络技术

  9. 3. 环型拓扑(Ring Topology) 环型拓扑是将各台联网的计算机用通信线路连接成一个闭合的环。如图1.8示,是一个点到点的环路,每台设备都直接连接到环上,或通过一个分支电缆连到环上。 1.3 计算机网络的拓扑结构 计算机网络技术

  10. 4. 树型结构(Tree Topology) 1.3 计算机网络的拓扑结构 计算机网络技术

  11. 5. 网状拓扑 1.3 计算机网络的拓扑结构 计算机网络技术

  12. 按逻辑功能将计算机网络划分为:资源子网和通信子网按逻辑功能将计算机网络划分为:资源子网和通信子网 1.4 计算机网络的组成 计算机网络技术

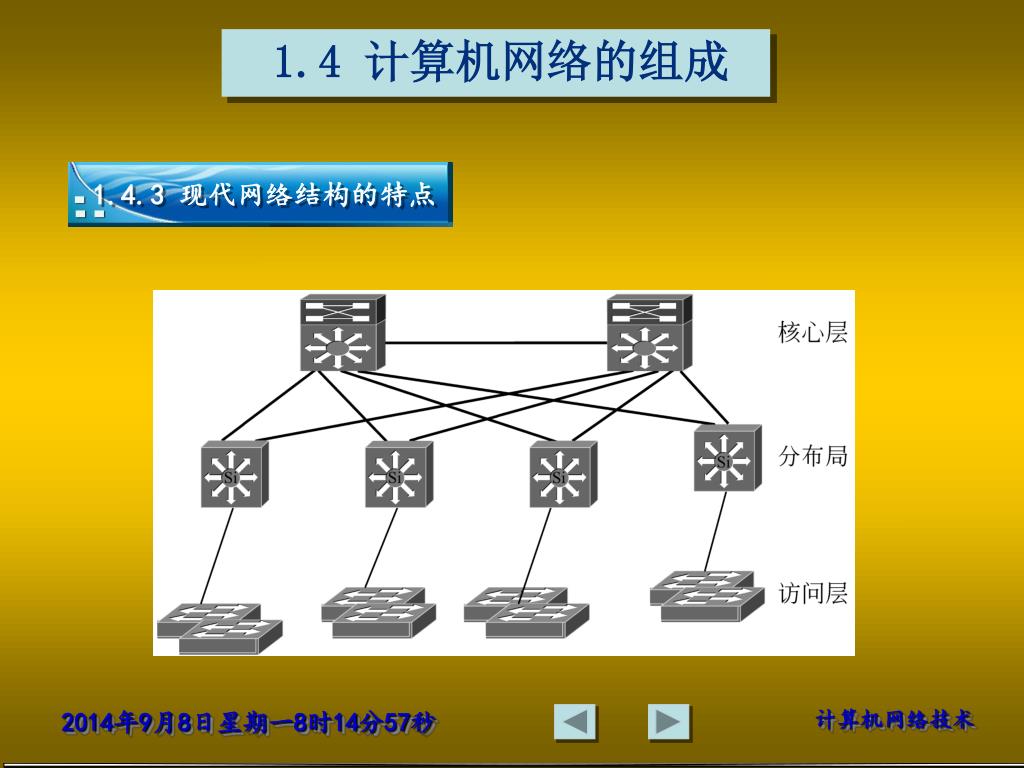

  13. 1.4.3 现代网络结构的特点 1.4 计算机网络的组成 计算机网络技术

  14. 1.5 计算机网络的主要性能指标 带 宽 计算机网络的主要性能指标 时 延 计算机网络技术

  15. 在通信线路上传输模拟信号时,将通信线路允许通过的信号频带范围称为线路的带宽(或通频带)。在通信线路上传输模拟信号时,将通信线路允许通过的信号频带范围称为线路的带宽(或通频带)。 在通信线路上传输数字信号时,带宽等同于数字信道所能传输的“最大数据率”。 1.5 计算机网络的主要性能指标 1. 带 宽 计算机网络技术

  16. 带宽数字信道传输数字信号的速率称为数据率或比特率,带宽的单位是比特每秒(bps 即 bit/s),即通信线路每秒所传输的比特数。 1.5 计算机网络的主要性能指标 注意! 计算机网络技术

  17. 1.6.1 计算机网络的支撑技术 1.6 计算机网络技术发展趋势 微电子技术 光电子技术 计算机网络技术

  18. 1. 通信协议 为进行网络中的数据交换而建立的规则﹑标准或约定即称为网络协议。 第二章 计算机网络体系结构概述 语 法 协 议 语 义 同 步 计算机网络技术

  19. 2.2.1 OSI七层模型 2.2 ISO/OSI开放系统互连参考模型 应用层Application 处理网络应用 数据表示 主机间通信 端到端的连接 寻址和最短路径 介质访问(接入) 二进制传输 7 6 5 4 3 2 1 表示层Presentation 会话层session 传输层transport 网络层Network 数据链路层Data Link 物理层Physical 计算机网络技术

  20. 2.2 ISO/OSI开放系统互连参考模型 功 能 • 提供建立、维护和拆除物理链路所需的四种特性: • 机械特性:物理连接器的尺寸、形状、规格; • 电气特性:信号电平,脉冲宽度,频率,数据 • 传送速率,最大传送距离等; 计算机网络技术

  21. 2.2 ISO/OSI开放系统互连参考模型 • 功能特性:接口引脚的功能作用; • 规程特性:信号时序,应答关系,操作过程。 • 通过传输介质进行数据流(比特流)的物理传输、故障监测和物理层管理。 计算机网络技术

  22. 2.2 ISO/OSI开放系统互连参考模型 2.数据链路层 在网络层实体间提供数据传输功能和控制; 提供数据的流量控制; 检测和纠正物理链路产生的差错。 计算机网络技术

  23. 2.2 ISO/OSI开放系统互连参考模型 3.网络层 控制分组传送系统的操作、路由选择、拥塞 控制、网络互连等功能,它的作用是将具体 的物理传送对高层透明; 根据传输层的要求,选择服务质量; 向传输层报告未恢复的差错。 计算机网络技术

  24. 2.2 ISO/OSI开放系统互连参考模型 4.传输层 提供建立、维护和拆除传输连接的功能; 选择网络层提供最合适的服务; 在系统之间提供可靠的透明的数据传输,提供 端到端的错误恢复和流量控制。 计算机网络技术

  25. 2.2 ISO/OSI开放系统互连参考模型 5.会话层 提供两个进程之间建立、维护和结束会话连接的功能; 提供交互会话的管理功能,如三种数据流方向的控制。 计算机网络技术

  26. 2.2 ISO/OSI开放系统互连参考模型 6.表示层 提供不同信息格式和编码之间的转换; 提供数据压缩和数据加密功能。 计算机网络技术

  27. 2.2 ISO/OSI开放系统互连参考模型 7.应用层 提供各种网络服务。   应用层还包含大量的应用协议,如虚拟终端协议(Telnet)、简单邮件传输协议(SMTP)、简单网络管理协议(SNMP)、域名服务系统(DNS)和超文本传输协议(HTTP)等。 计算机网络技术

  28. 主机A 主机B 应用层协议 应用层 应用层 APDU 表示层协议 表示层 表示层 PPDU 会话层协议 会话层 会话层 SPDU 传输层协议 传输层 传输层 数据段 网络层协议 网络层 网络层 数据报 数据链路层协议 数据链路层 数据链路层 数据帧 物理层 物理层 比特 2.2 ISO/OSI开放系统互连参考模型 1. OSI模型每一层数据的名称 计算机网络技术

  29. 2. 数据封装 封装(Encapsulation)是指网络结点将要传送的数据用特定的协议头打包来传送数据,有时候也可能在数据尾部加上报文。 2.2 ISO/OSI开放系统互连参考模型 计算机网络技术

  30. TCP/IP模型分层 主 要 功 能 2.3.2 TCP/IP模型各层的功能 网络接口层 定义了Internet与各种物理网络之间的网络接口 网络层 负责相邻计算机之间(即点对点)通信,包括处理来自传输层的发送分组请求,检查并转发数据报,并处理与此相关的路径选择,流量控制及拥塞控制等问题。 传输层 提供可靠的端到端的数据传输,确保源主机传送分组到达并正确到达目标主机。 应用层 提供各种网络服务,如SMTP,DNS,HTTP,SNMP等 2.3 TCP/IP 参考模型 计算机网络技术

  31. 2.3.3 TCP/IP各层主要协议 … … 应用层 HTTP SMTP DNS RTP TCP UDP 运输层 网际层 IP ICMP ARP RARP 网络接口层 … 网络接口3 网络接口2 网络接口1 2.3 TCP/IP 参考模型 计算机网络技术

  32. 第三章 物理层 双绞线 同轴电缆 光纤 有线传输介质 将信号约束在一个物理导体之内 传输介质 无线电波 红外线 激光 无线传输介质 不能将信号约束在某个空间范围之内,故又被称为无界介质、非导向传输介质 计算机网络技术

  33. 1. 双绞线电缆概述 3.2.2 双绞线电缆 双绞线是把两根具有绝缘保护层的铜导线按一定密度互相绞缠在一起形成的线对组成。 把一对或多对双绞线放在一条导管中便成了双绞线电缆。常用的双绞线电缆是由4对双绞线按一定密度反时针互相扭绞在一起的。 3.2 传输介质 计算机网络技术

  34. 4对UTP电缆的4对线具有不同的颜色标记,每个线对都有两根导线。其中一根导线的颜色为线对的颜色加一个白色条纹,另一根导线的颜色是白色底色加线对颜色的条纹。4对UTP电缆的4对线具有不同的颜色标记,每个线对都有两根导线。其中一根导线的颜色为线对的颜色加一个白色条纹,另一根导线的颜色是白色底色加线对颜色的条纹。 蓝色 棕色 绿色 橙色 3.2 传输介质 计算机网络技术

  35. 2. 双绞线电缆的分类 3.2 传输介质 屏蔽双绞线(STP) 双绞线 非屏蔽双绞线(UTP) 计算机网络技术

  36. 1. 光缆的组成 3.2.3 光纤 光纤纤芯 包层 涂覆层 3.2 传输介质 计算机网络技术

  37. 低折射率(包层) 光线在纤芯中传输的方式是不断地全反射 高折射率(纤芯) 3.2 传输介质 计算机网络技术

  38. 2. 光纤的分类 3.2 传输介质 均匀光纤(突变型光纤) 照折射率分布不同来分 非均匀光纤(渐变型光纤) 单模光纤 按照传输的总模数来分 多模光纤 计算机网络技术

  39. 3.2.4 无线传输介质 微波通信 激光通信 红外线通信 3.2 传输介质 计算机网络技术

  40. 1. 物理层接口标准 • 机械特性 • 电气特性 • 功能特性 • 规程特性 3.3 线缆的规范 计算机网络技术

  41. 3.4.2 常见物理层设备 3.4 常见物理层设备与组件 中继器 常见物理层设备 集线器 计算机网络技术

  42. 中继器具有对物理信号进行放大和再生的功能,将其从输入接口接收的物理信号通过放大和整形再从输出接口输出。中继器具有对物理信号进行放大和再生的功能,将其从输入接口接收的物理信号通过放大和整形再从输出接口输出。 3.4 常见物理层设备与组件 1. 中继器 计算机网络技术

  43. 3.4 常见物理层设备与组件 中继器的功能 • 按位传递信息; • 放大或再生信号; • 扩展网络连接距离; • 扩充工作站数目。 计算机网络技术

  44. 2. 集线器 集线器就是通常所说的Hub,就是一种多端口中继器。 3.4 常见物理层设备与组件 计算机网络技术

  45. 对接收到的信号进行再生放大,以扩大网络的传输距离。对接收到的信号进行再生放大,以扩大网络的传输距离。 集线器只是一个多端口的信号放大设备。 集线器只与它的上联设备进行通信,同层的各端口之间不直接进行通信,而是通过上联设备再通过集线器将信息广播到所有端口上。 3.4 常见物理层设备与组件 集线器的功能 计算机网络技术

  46. 3. 跳线的类型 3.5 任务:双绞线跳线制作与测试 (1)直通线 一般情况下,连接两个不同类型的设备时采用普通连接方式。比如,计算机与集线器相连时,双绞线两端的线序要一致。如果按照T568B标准制作,则网线两端线序应为: 计算机网络技术

  47. 3.5 任务:双绞线跳线制作与测试 (2)交叉线 连接同种设备时采用交叉连接方式。比如,两台计算机相连时,双绞线两端的线序不同。一端采用T568A标准,另一端则采用T568B标准。 计算机网络技术

  48. 3.5 任务:双绞线跳线制作与测试 设备间连线表 计算机网络技术

  49. 4.1.1 数据链路层功能 帧同步; 差错控制; 流量控制; 链路管理。 第4章 数据链路层 计算机网络技术

  50. 以太网 令牌环 令牌总线 无线网络 4.1.2 局域网数据链路层标准 4.1 数据链路层简介 局域网数据链路层标准包括: 计算机网络技术
