電腦五大單元介紹. 電腦的組成. 電腦的運作，必定包含 『 輸入 → 運算 → 輸出 』 ， 這 3 個過程。 電腦依外型而言，分為輸入、主機及輸出三大部分；. 滑鼠. 喇叭. 鍵盤. 螢幕. CPU 、主記憶體 、硬碟. 電腦五大單元. 電腦依功能及理論上來說，其硬體結構可以分成：輸入、輸出、控制、算術邏輯及記憶五大單元，這些單元相互運作傳遞資訊，讓電腦發揮功效。每個單元介紹如下： 控制單元
E N D

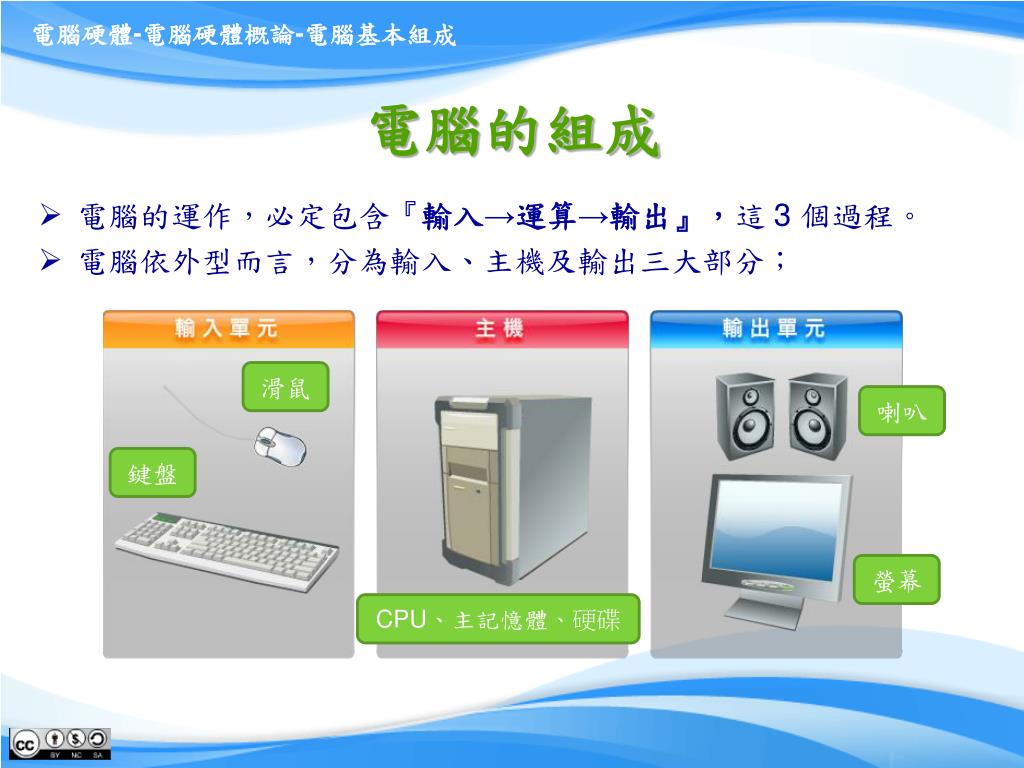

電腦的組成 • 電腦的運作，必定包含『輸入→運算→輸出』，這 3 個過程。 • 電腦依外型而言，分為輸入、主機及輸出三大部分； 滑鼠 喇叭 鍵盤 螢幕 CPU、主記憶體、硬碟

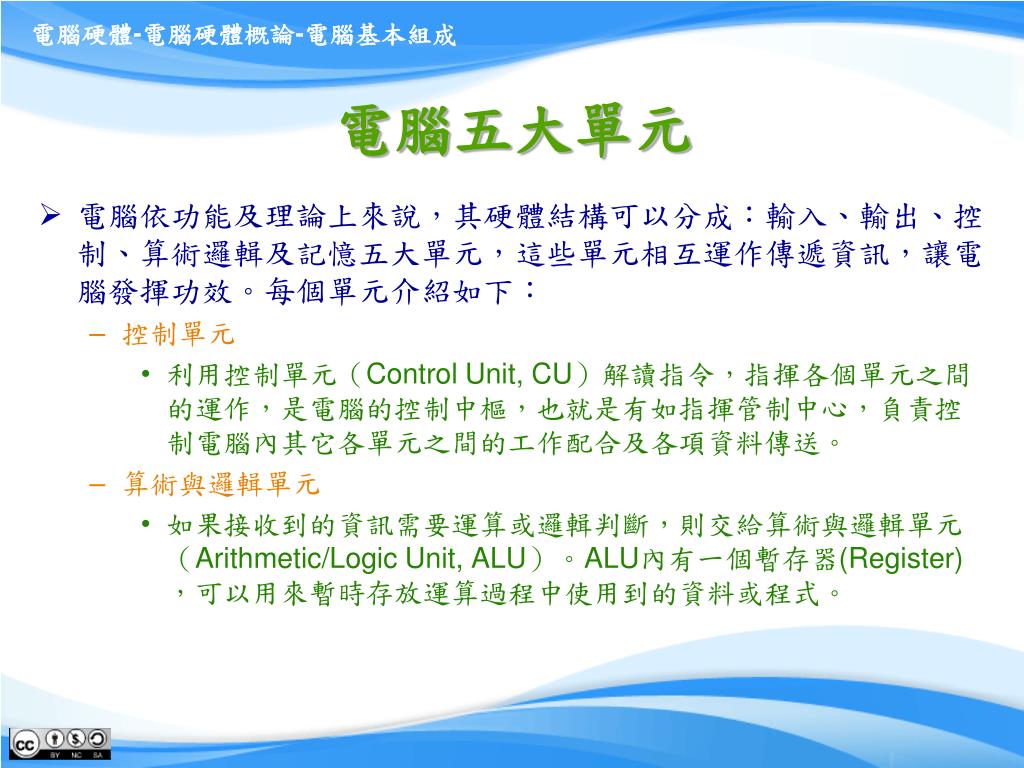

電腦五大單元 • 電腦依功能及理論上來說，其硬體結構可以分成：輸入、輸出、控制、算術邏輯及記憶五大單元，這些單元相互運作傳遞資訊，讓電腦發揮功效。每個單元介紹如下： • 控制單元 • 利用控制單元（Control Unit, CU）解讀指令，指揮各個單元之間的運作，是電腦的控制中樞，也就是有如指揮管制中心，負責控制電腦內其它各單元之間的工作配合及各項資料傳送。 • 算術與邏輯單元 • 如果接收到的資訊需要運算或邏輯判斷，則交給算術與邏輯單元（Arithmetic/Logic Unit, ALU）。ALU內有一個暫存器(Register)，可以用來暫時存放運算過程中使用到的資料或程式。

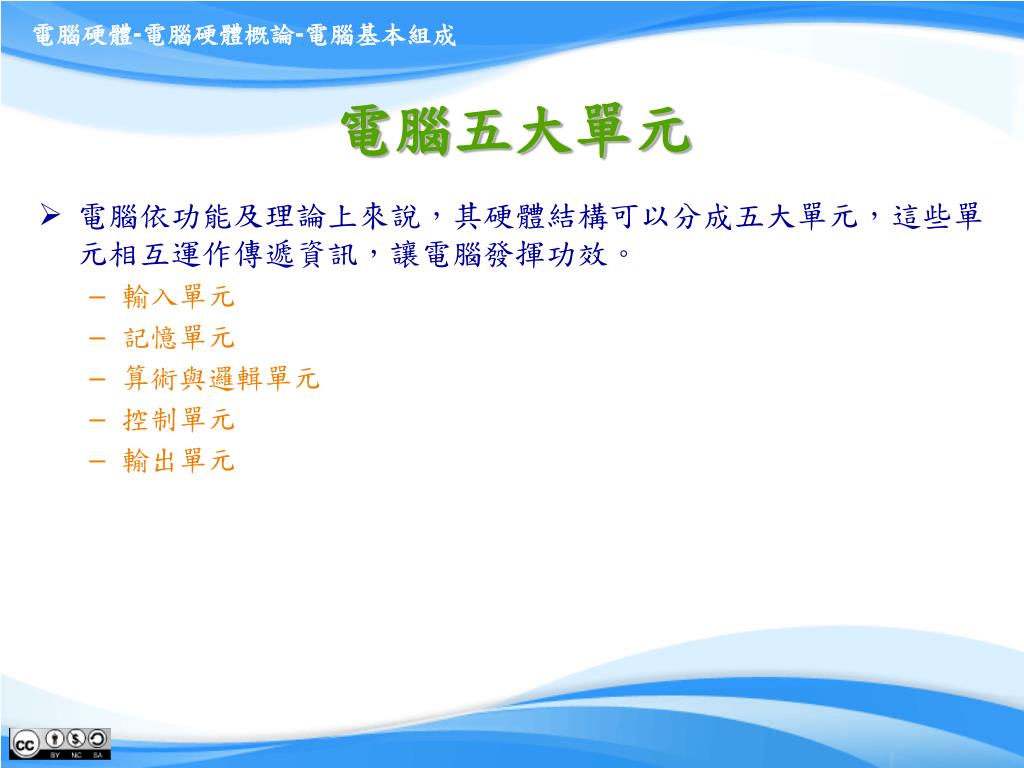

電腦五大單元 • 電腦依功能及理論上來說，其硬體結構可以分成五大單元，這些單元相互運作傳遞資訊，讓電腦發揮功效。 • 輸入單元 • 記憶單元 • 算術與邏輯單元 • 控制單元 • 輸出單元

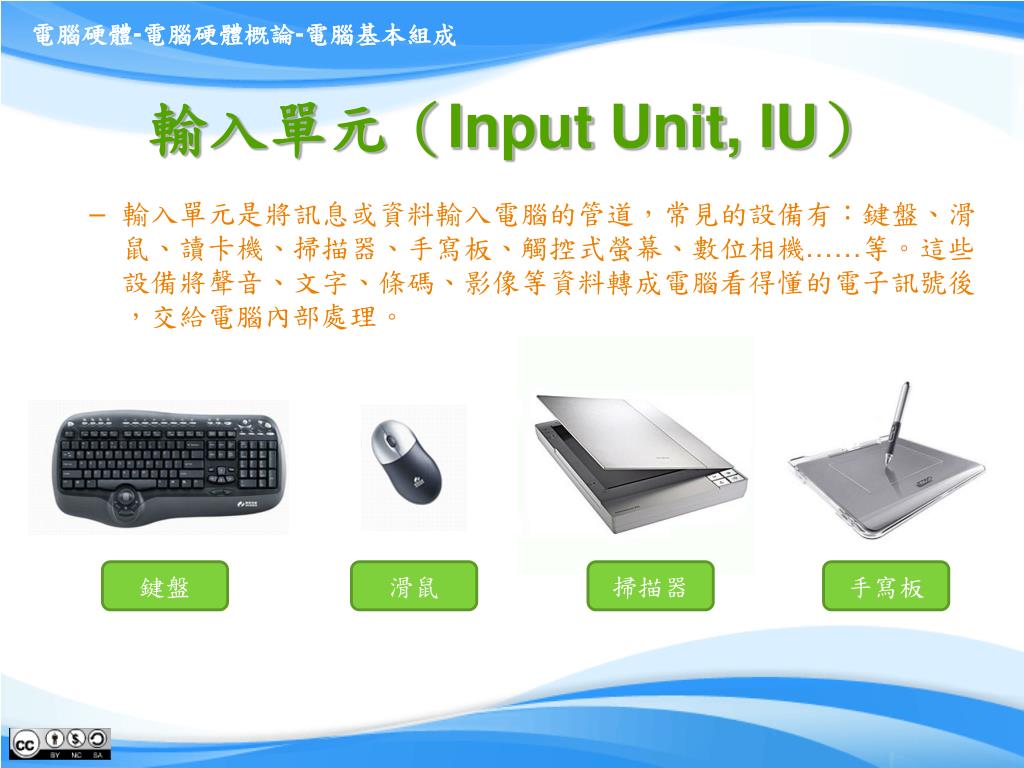

鍵盤 滑鼠 掃描器 手寫板 輸入單元（Input Unit, IU） • 輸入單元是將訊息或資料輸入電腦的管道，常見的設備有：鍵盤、滑鼠、讀卡機、掃描器、手寫板、觸控式螢幕、數位相機……等。這些設備將聲音、文字、條碼、影像等資料轉成電腦看得懂的電子訊號後，交給電腦內部處理。

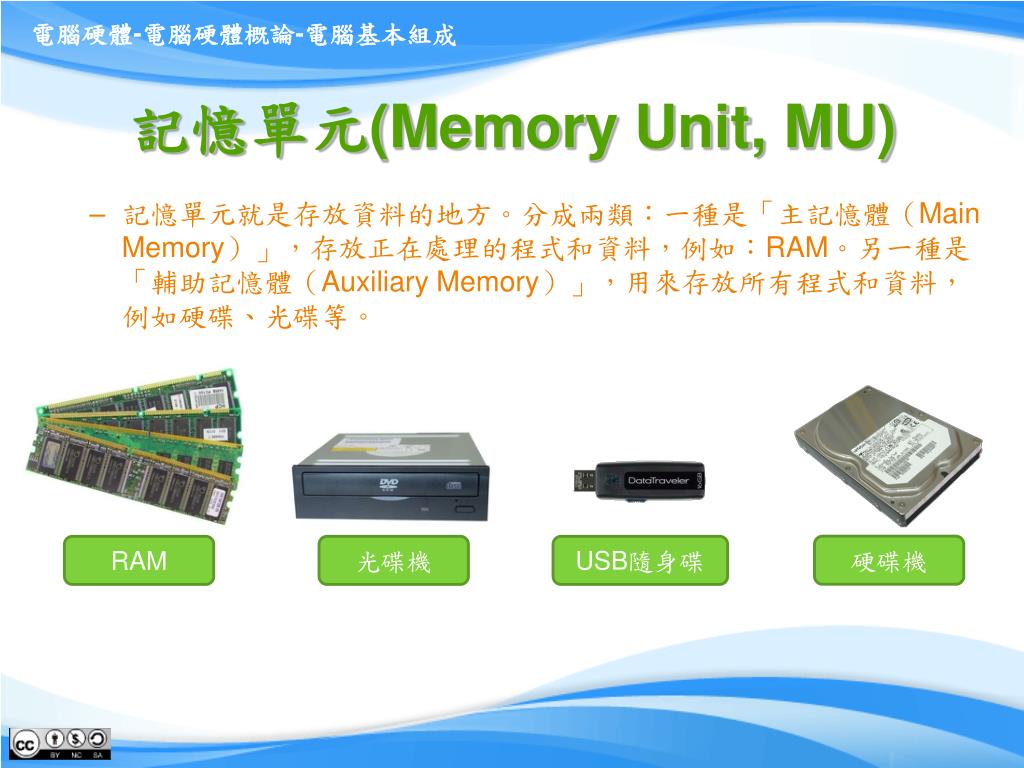

記憶單元(Memory Unit, MU) • 記憶單元就是存放資料的地方。分成兩類：一種是「主記憶體（Main Memory）」，存放正在處理的程式和資料，例如：RAM。另一種是「輔助記憶體（Auxiliary Memory）」，用來存放所有程式和資料，例如硬碟、光碟等。 硬碟機 RAM 光碟機 USB隨身碟
中央處理單元CPU • CPU的工作主要在於管理與運算， 因此在CPU內又可分為： • 控制單元 • 利用控制單元（Control Unit, CU）解讀指令，指揮各個單元之間的運作，是電腦的控制中樞，也就是有如指揮管制中心，負責控制電腦內其它各單元之間的工作配合及各項資料傳送。 • 算術與邏輯單元 • 如果接收到的資訊需要運算或邏輯判斷，則交給算術與邏輯單元（Arithmetic/Logic Unit, ALU）。ALU內有數個暫存器(Register)，可以用來暫時存放運算過程中使用到的資料或程式。 中央處理器

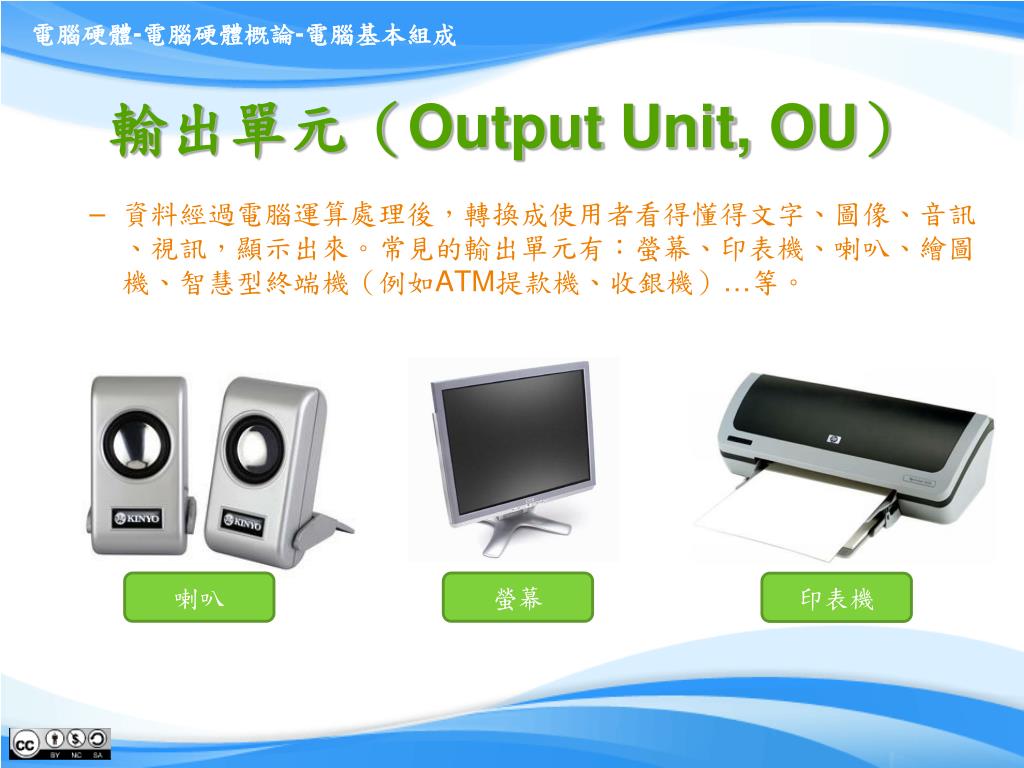

輸出單元（Output Unit, OU） • 資料經過電腦運算處理後，轉換成使用者看得懂得文字、圖像、音訊、視訊，顯示出來。常見的輸出單元有：螢幕、印表機、喇叭、繪圖機、智慧型終端機（例如ATM提款機、收銀機）…等。 喇叭 螢幕 印表機

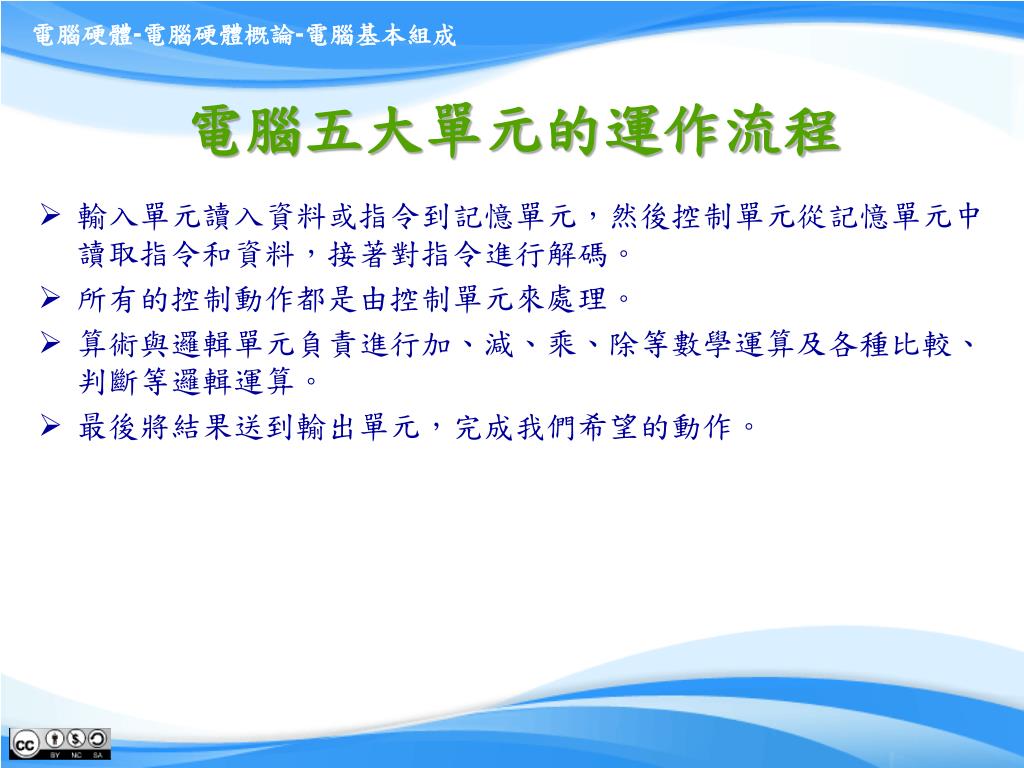

電腦五大單元的運作流程 • 輸入單元讀入資料或指令到記憶單元，然後控制單元從記憶單元中讀取指令和資料，接著對指令進行解碼。 • 所有的控制動作都是由控制單元來處理。 • 算術與邏輯單元負責進行加、減、乘、除等數學運算及各種比較、判斷等邏輯運算。 • 最後將結果送到輸出單元，完成我們希望的動作。

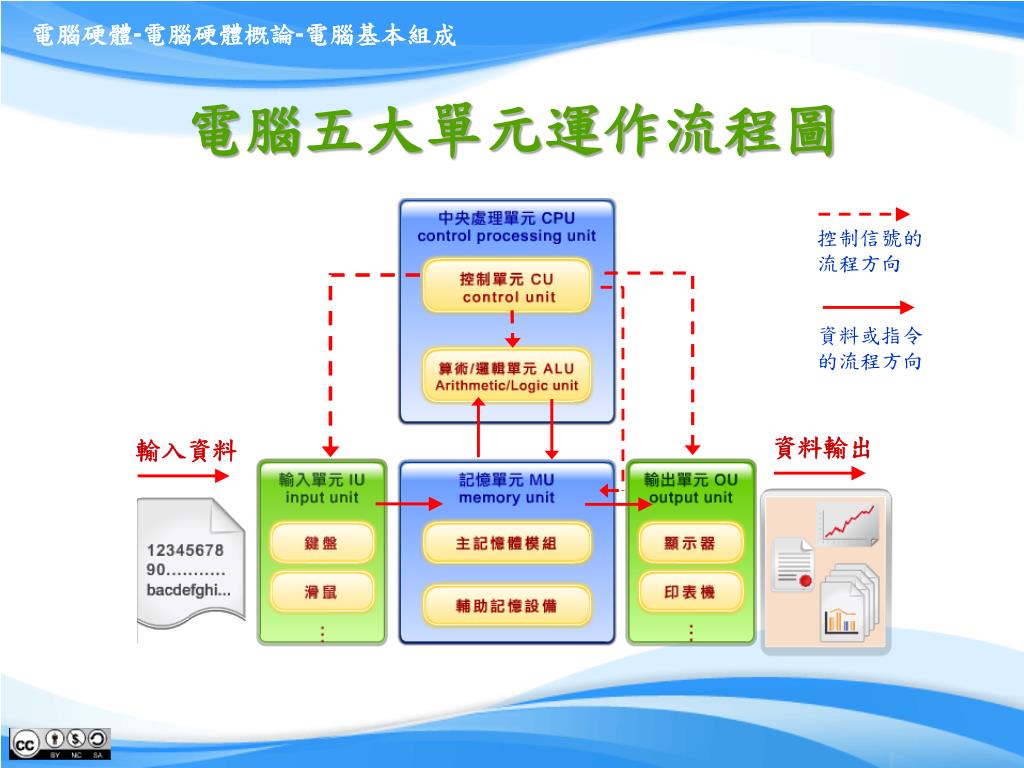

控制信號的 流程方向 資料或指令 的流程方向 電腦五大單元運作流程圖 資料輸出 輸入資料
