  1. ПЛАВУЧИЕ ПРИЧАЛЬНЫЕ СИСТЕМЫ «SUNMARINA» Orion LTD

  2. ОСНОВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ Береговые мостики Двухстоечный кнехт Трапы Причальные пальцы Секция причала

  3. ПЛАВУЧИЙ ПОНТОН (секцияпричала) Продольный и поперечный набор из стальных профильных труб Жесткая рамная конструкция из судостроительной стали профиля ІРЕ220 производства Германии и швеллера №22. Секции соединяются между собой с помощью мощных шарнирных узлов.

  4. Плавучесть секции обеспечивают пластмассовые поплавки, заполненные экструзионнымпенополистиролом свысокими механическими характеристиками и устойчивостью к климатическим воздействиям. В зависимости от полезной нагрузкии требуемой высоты борта, поплавки могут устанавливаться в один и два яруса по высоте. Мостик - металлическая конструкция, которая с помощью закладных элементов закрепляется в бетонной береговой стенке или на пирсе. К мостику шарнирно крепится первая секция причала, пандус или лестница.

  5. Причальныепальцы Причальныепальцыпозволяютзначительноувеличитьколичествостояночныхмест на пристани. Палец соединяется с понтоном с помощью двух шарнирных узлов. Шарнирный узел Плавучесть пальца, также, как и понтонов, обеспечивают пластмассовые поплавки, заполненные экструзионнымпенополистиролом. В зависимости от требуемой высоты борта (палубы над уровнем воды), поплавки могут устанав-ливаться в один и два яруса по высоте.

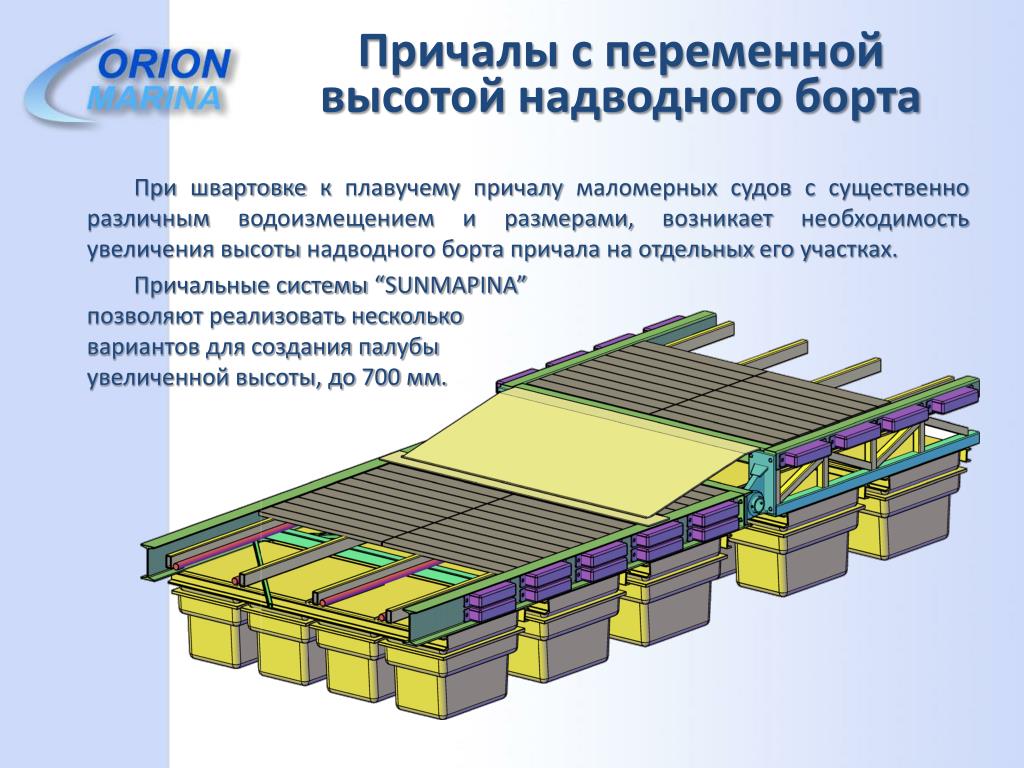

  6. Причалы с переменной высотой надводного борта При швартовке к плавучему причалу маломерных судов с существенно различным водоизмещением и размерами, возникает необходимость увеличения высоты надводного борта причала на отдельных его участках. Причальные системы “SUNMAPINA” позволяют реализовать несколько вариантов для создания палубыувеличенной высоты, до 700 мм.

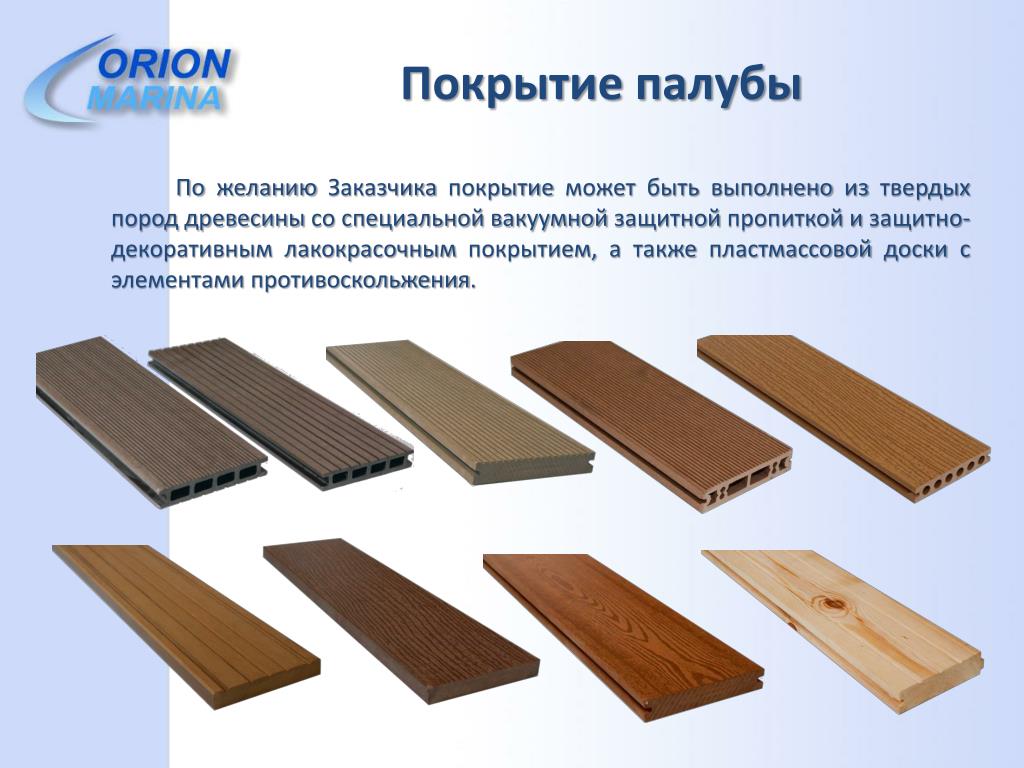

  7. Покрытие палубы По желанию Заказчика покрытие может быть выполнено из твердых пород древесины со специальной вакуумной защитной пропиткой и защитно-декоративным лакокрасочным покрытием, а также пластмассовой доски с элементами противоскольжения.

  8. Сервисные колонки ООО Орион предлагает сервисные колонки изготовленные из нержавеющей стали с электрическими комплектующими сделанные в Германии и прошедшие одобрение Регистром Ллойда (Lloyd'sRegisterofShipping) Колонки рассчитаны на подачу тока: 16А, 32А, 63А, 150А и 250А. и воды

  9. Производство

  10. ООО «Орион» 67700, Украина, г.Белгород-Днестровский Одесскойобласти, ул.Маяковского, 59в Teл.: +38 (0482) 331663 Факс: +38 (0482) 327701 E-mail: info@orion-marina.com http://www.orion-marina.com
