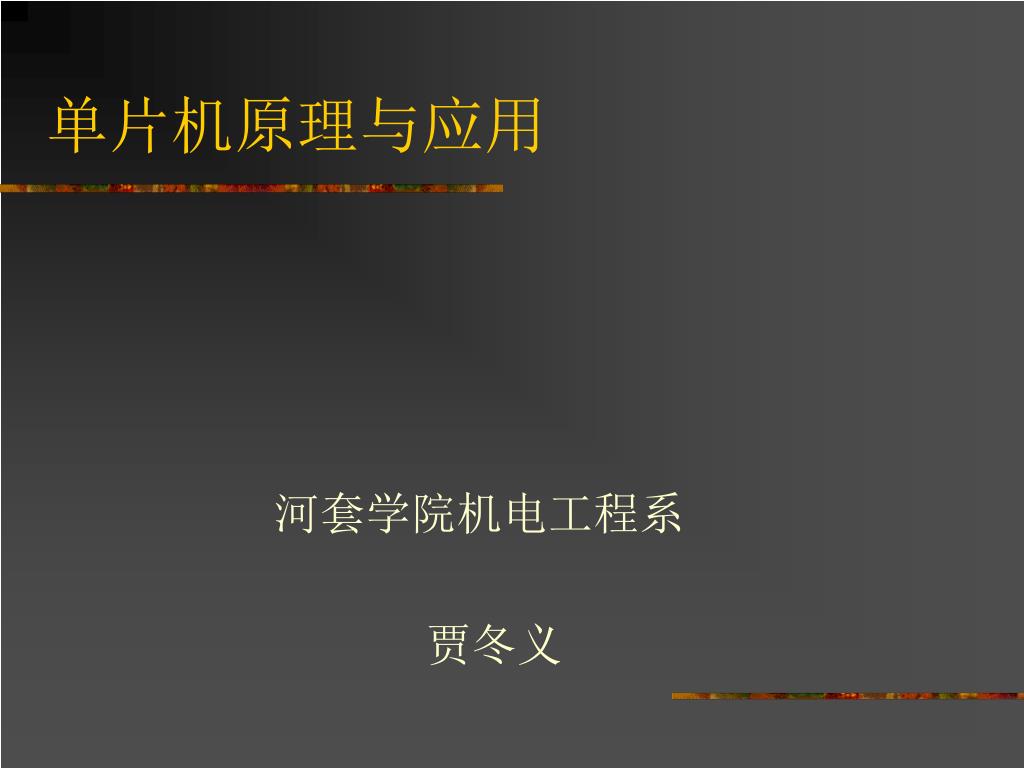

单片机原理与应用 河套学院机电工程系 贾冬义

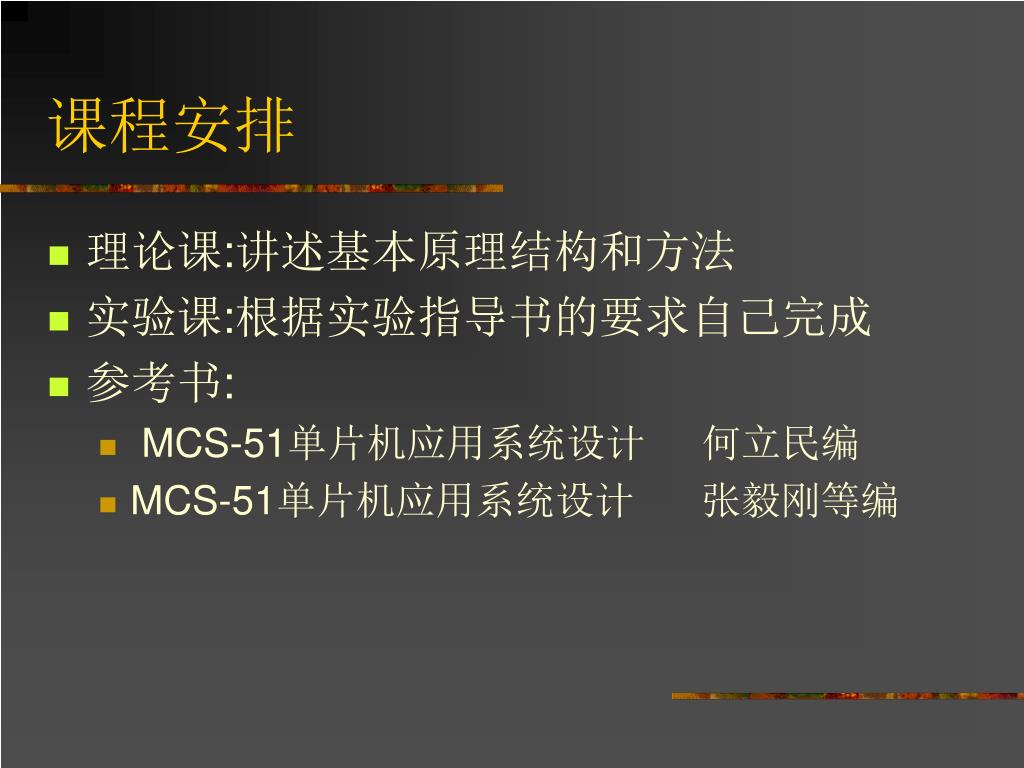

课程安排 • 理论课:讲述基本原理结构和方法 • 实验课:根据实验指导书的要求自己完成 • 参考书: • MCS-51单片机应用系统设计 何立民编 • MCS-51单片机应用系统设计 张毅刚等编

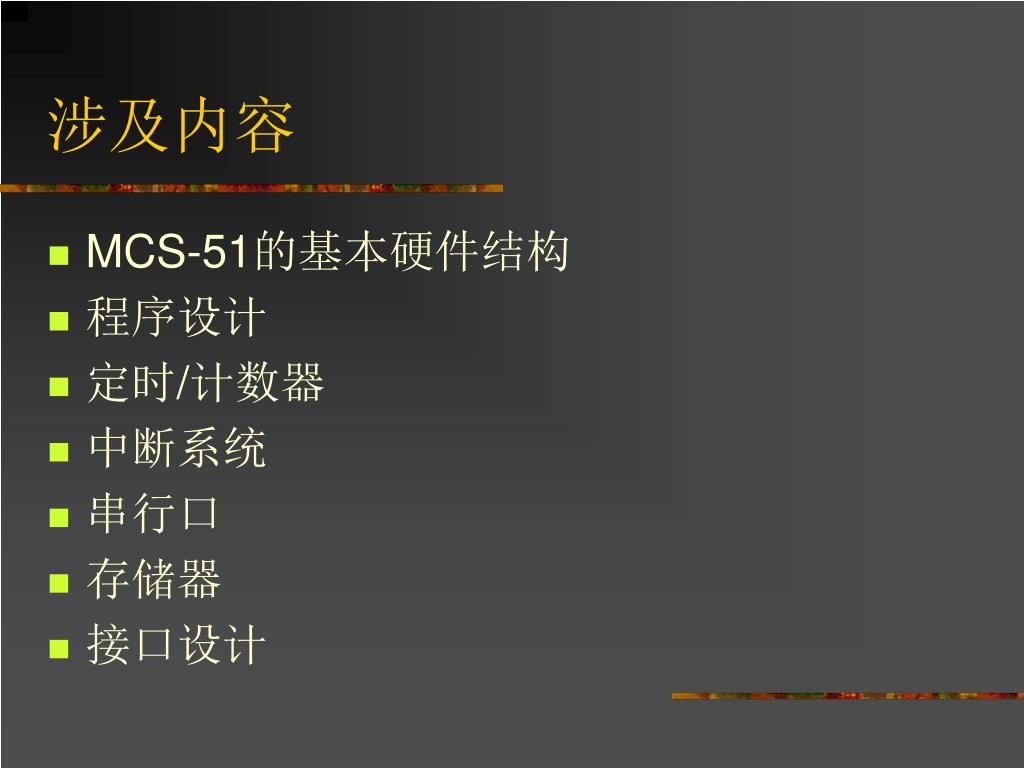

涉及内容 • MCS-51的基本硬件结构 • 程序设计 • 定时/计数器 • 中断系统 • 串行口 • 存储器 • 接口设计

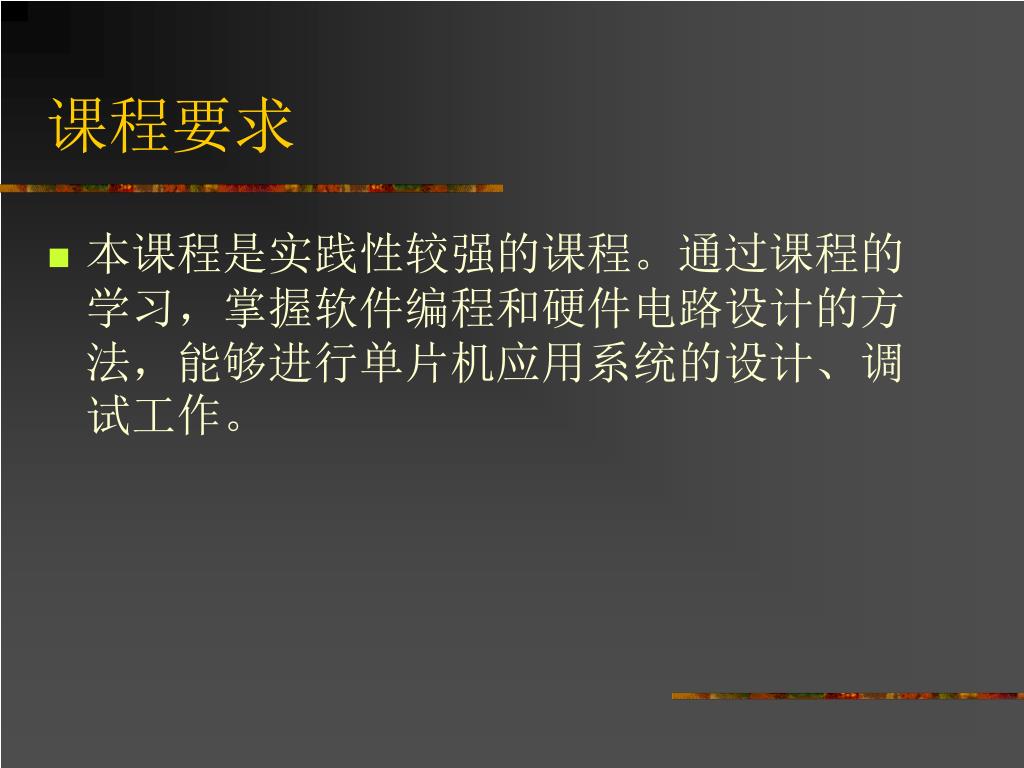

课程要求 • 本课程是实践性较强的课程。通过课程的学习,掌握软件编程和硬件电路设计的方法,能够进行单片机应用系统的设计、调试工作。

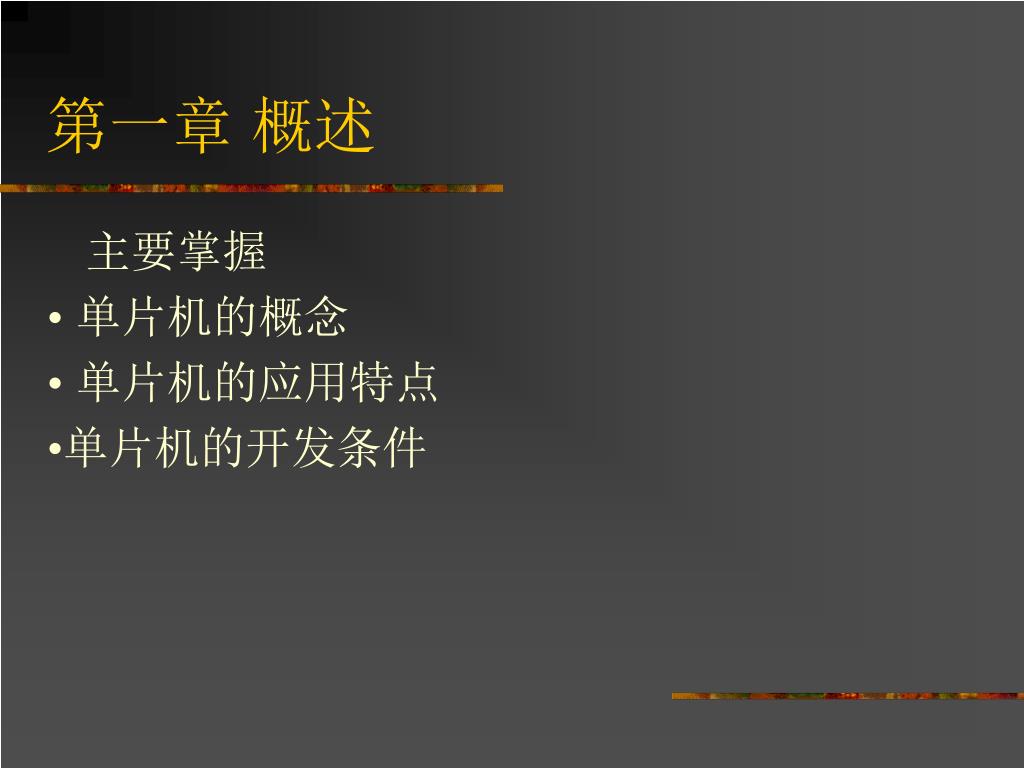

第一章 概述 主要掌握 • 单片机的概念 • 单片机的应用特点 •单片机的开发条件

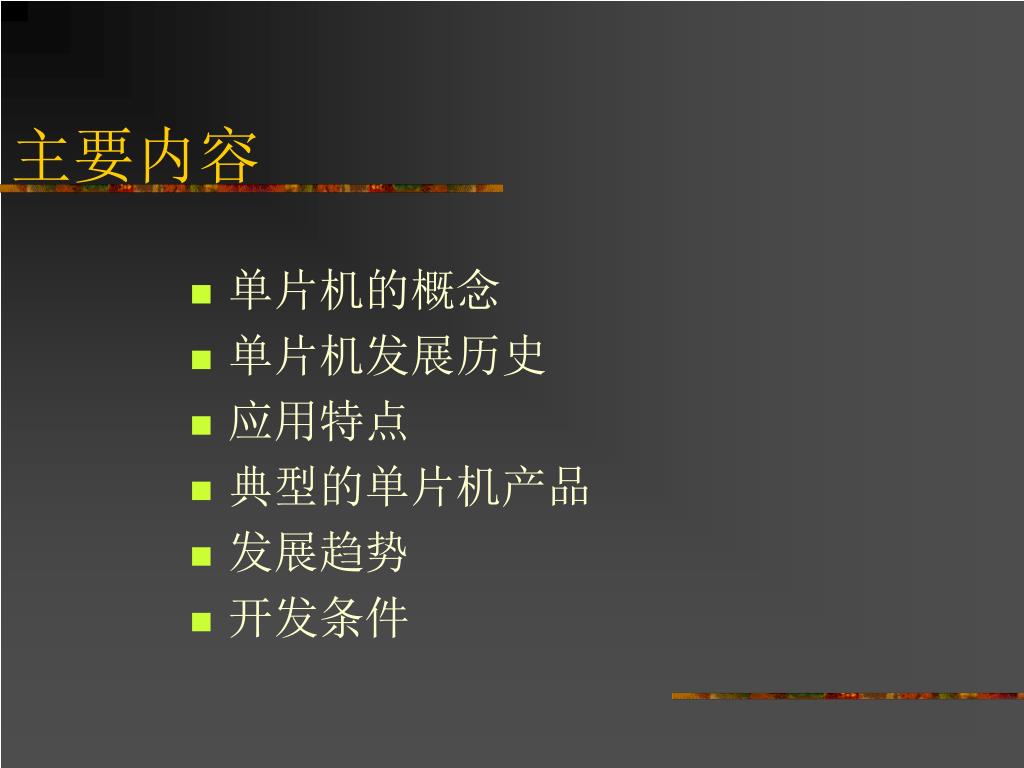

主要内容 单片机的概念 单片机发展历史 应用特点 典型的单片机产品 发展趋势 开发条件

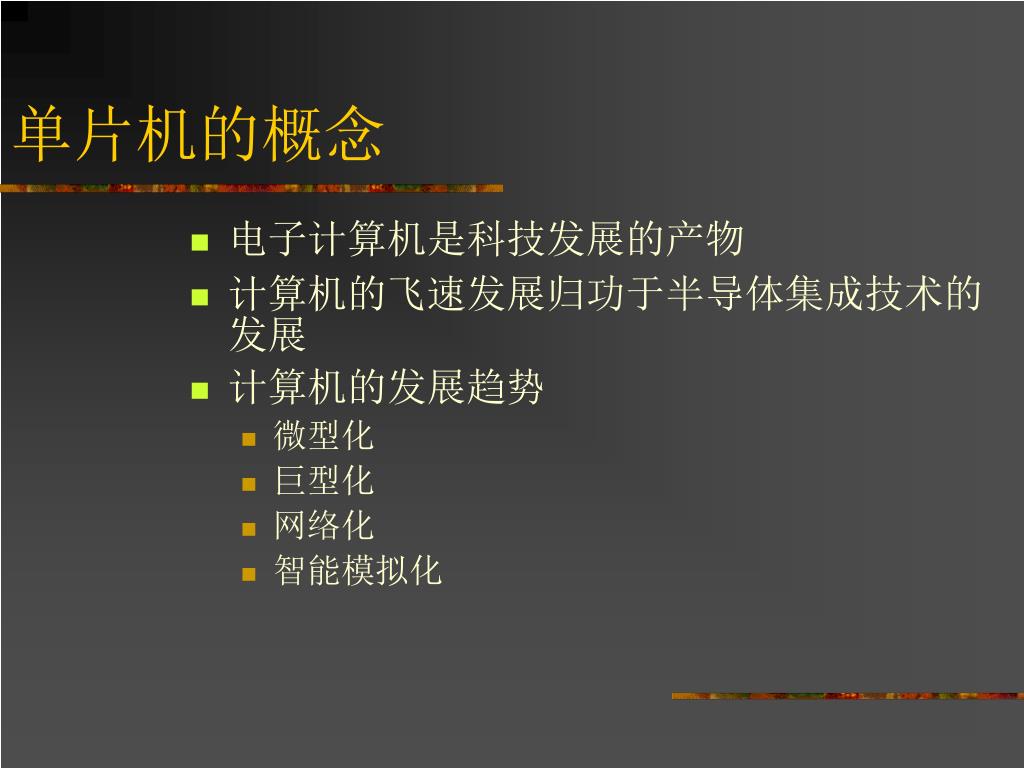

单片机的概念 电子计算机是科技发展的产物 计算机的飞速发展归功于半导体集成技术的发展 计算机的发展趋势 微型化 巨型化 网络化 智能模拟化

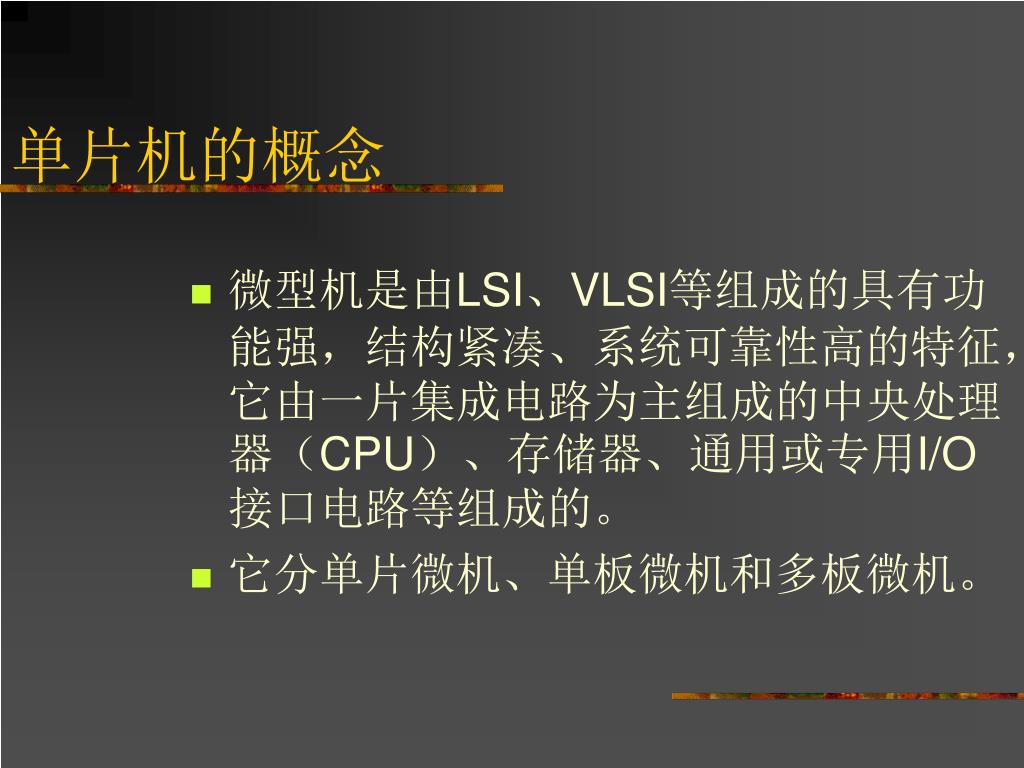

单片机的概念 微型机是由LSI、VLSI等组成的具有功能强,结构紧凑、系统可靠性高的特征,它由一片集成电路为主组成的中央处理器(CPU)、存储器、通用或专用I/O接口电路等组成的。 它分单片微机、单板微机和多板微机。

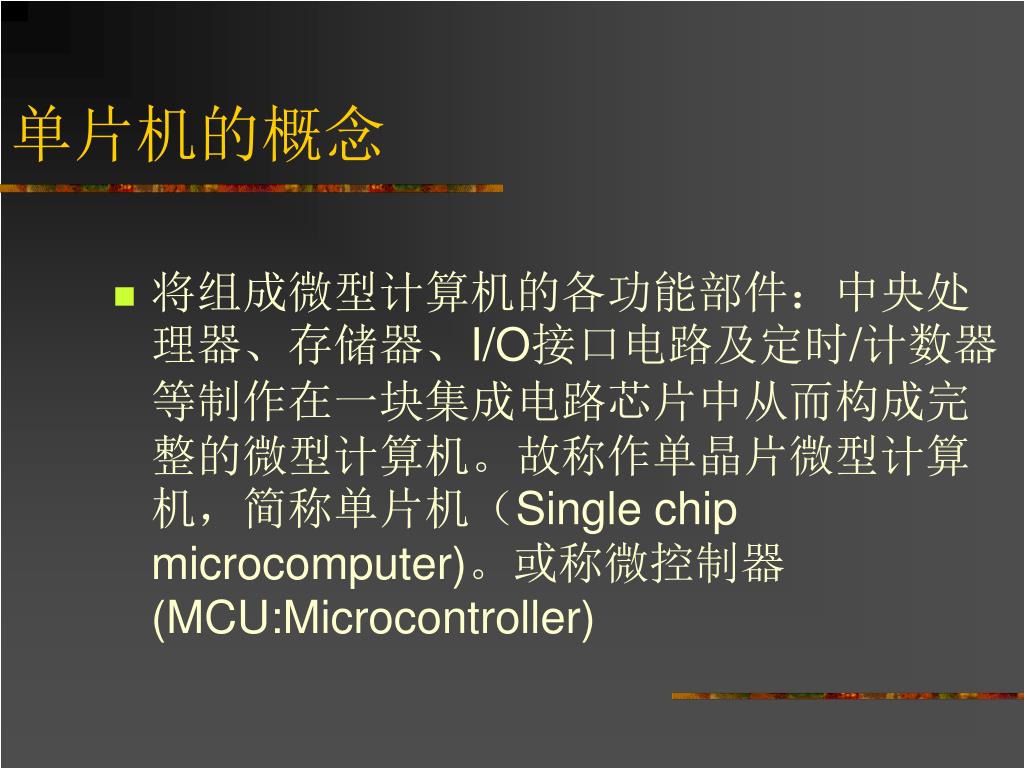

单片机的概念 将组成微型计算机的各功能部件:中央处理器、存储器、I/O接口电路及定时/计数器等制作在一块集成电路芯片中从而构成完整的微型计算机。故称作单晶片微型计算机,简称单片机(Single chip microcomputer)。或称微控制器(MCU:Microcontroller)

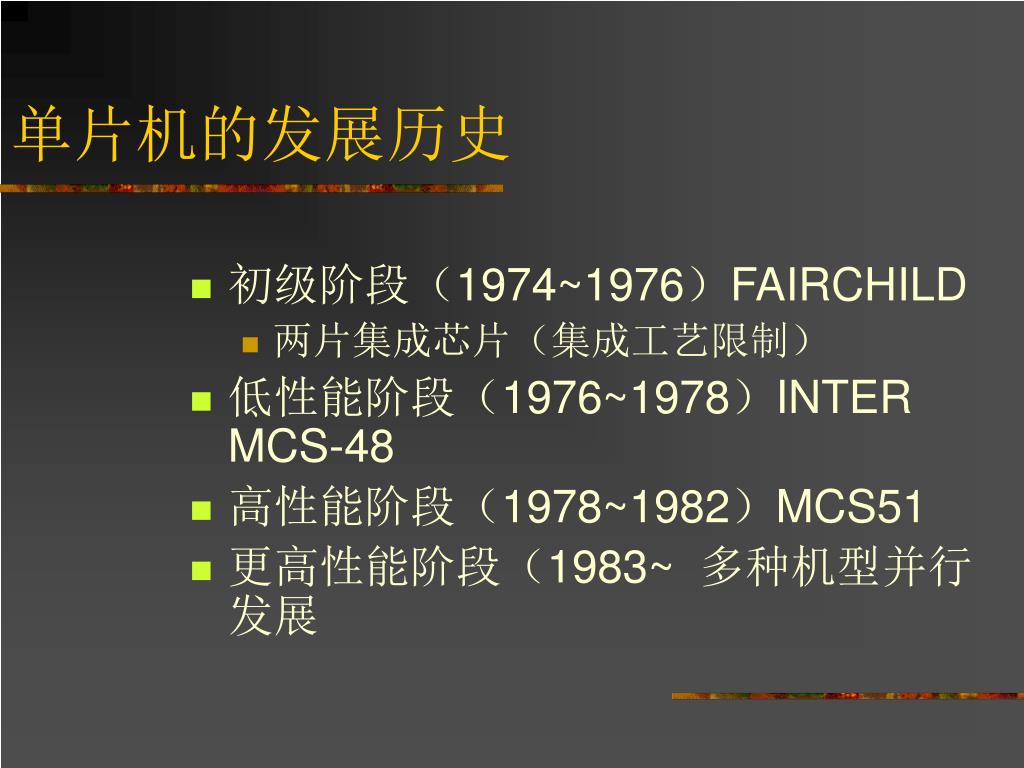

单片机的发展历史 初级阶段(1974~1976)FAIRCHILD 两片集成芯片(集成工艺限制) 低性能阶段(1976~1978)INTER MCS-48 高性能阶段(1978~1982)MCS51 更高性能阶段(1983~ 多种机型并行发展

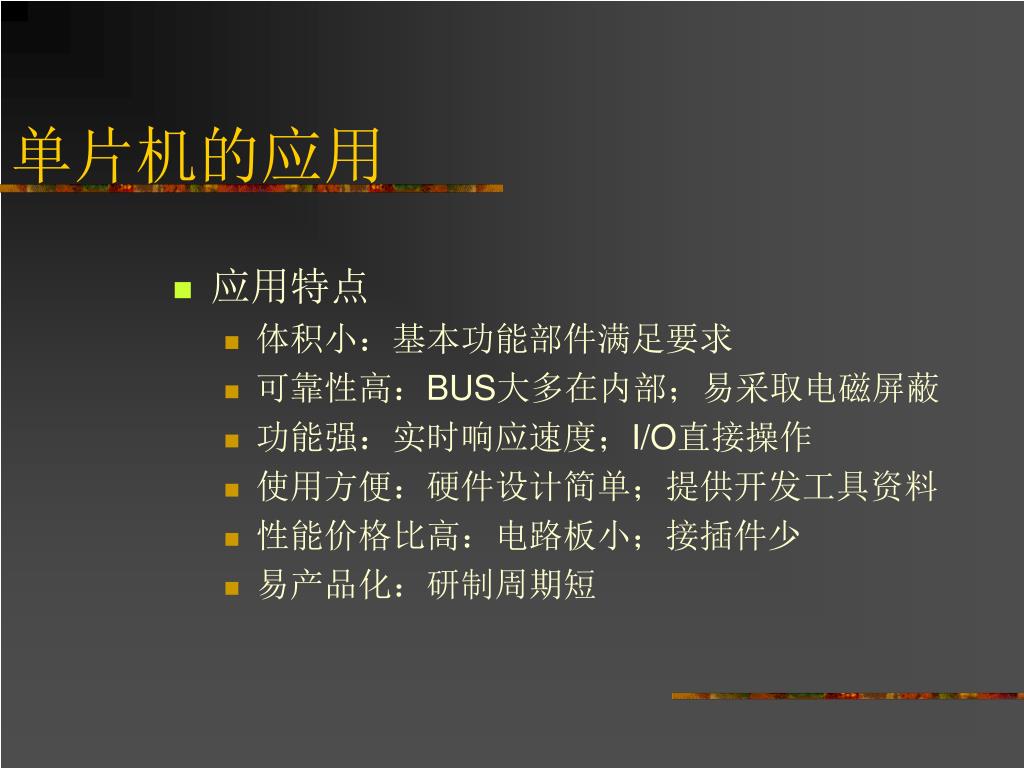

单片机的应用 应用特点 体积小:基本功能部件满足要求 可靠性高:BUS大多在内部;易采取电磁屏蔽 功能强:实时响应速度;I/O直接操作 使用方便:硬件设计简单;提供开发工具资料 性能价格比高:电路板小;接插件少 易产品化:研制周期短
应用: 量大面广 机电一体化:电脑缝纫机 智能仪表:测量仪 实时控制:汽车 家电:(MOTOROLA) 网络通信:通信协议集成其中 计算机外设:键盘、打印机 保健 产品:按摩器 单片机的应用 提示 单片机的出现使得电路设计简单化

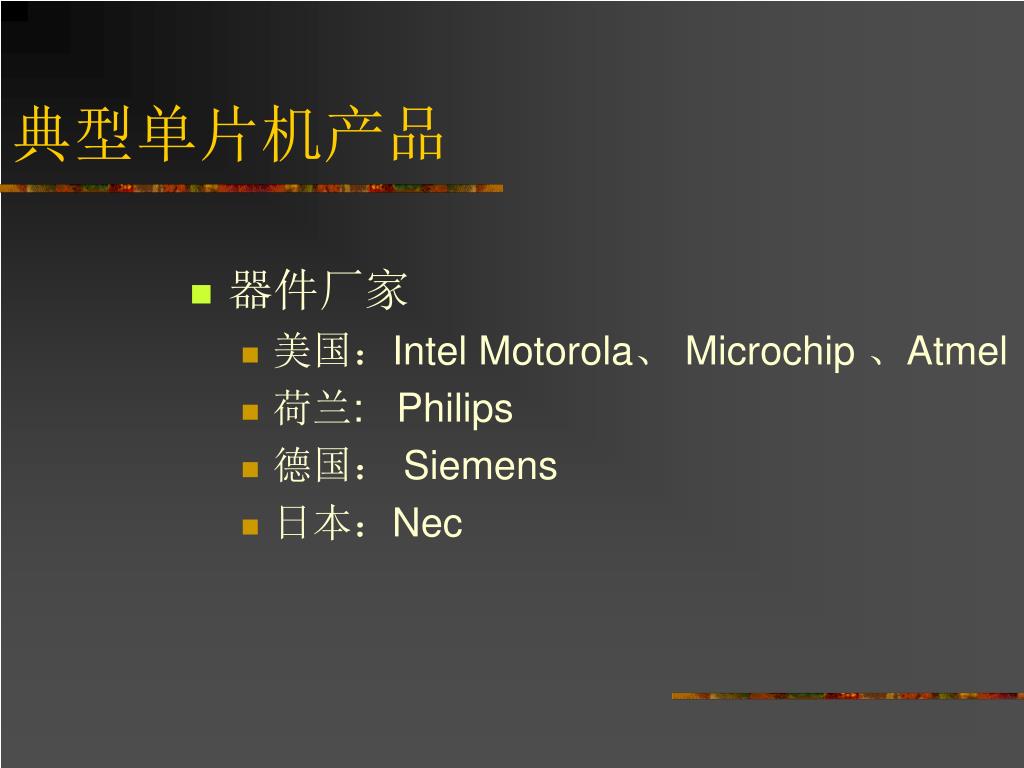

典型单片机产品 器件厂家 美国:Intel Motorola、 Microchip 、Atmel 荷兰: Philips 德国: Siemens 日本:Nec

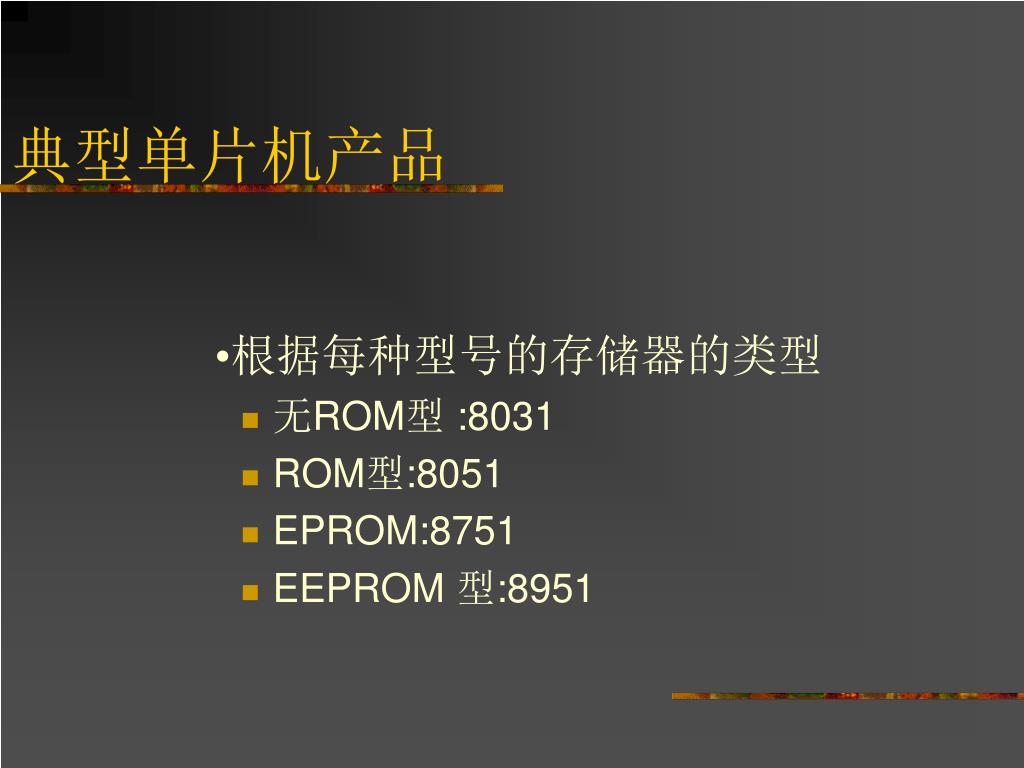

典型单片机产品 •根据每种型号的存储器的类型 无ROM型 :8031 ROM型:8051 EPROM:8751 EEPROM 型:8951

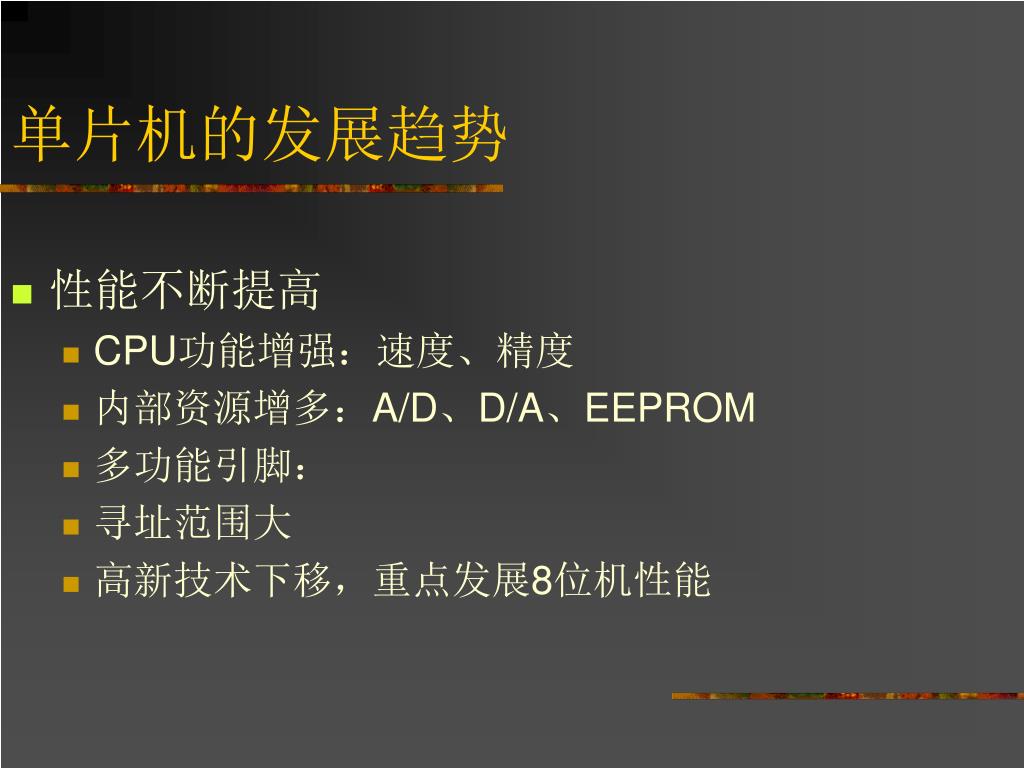

单片机的发展趋势 性能不断提高 CPU功能增强:速度、精度 内部资源增多:A/D、D/A、EEPROM 多功能引脚: 寻址范围大 高新技术下移,重点发展8位机性能

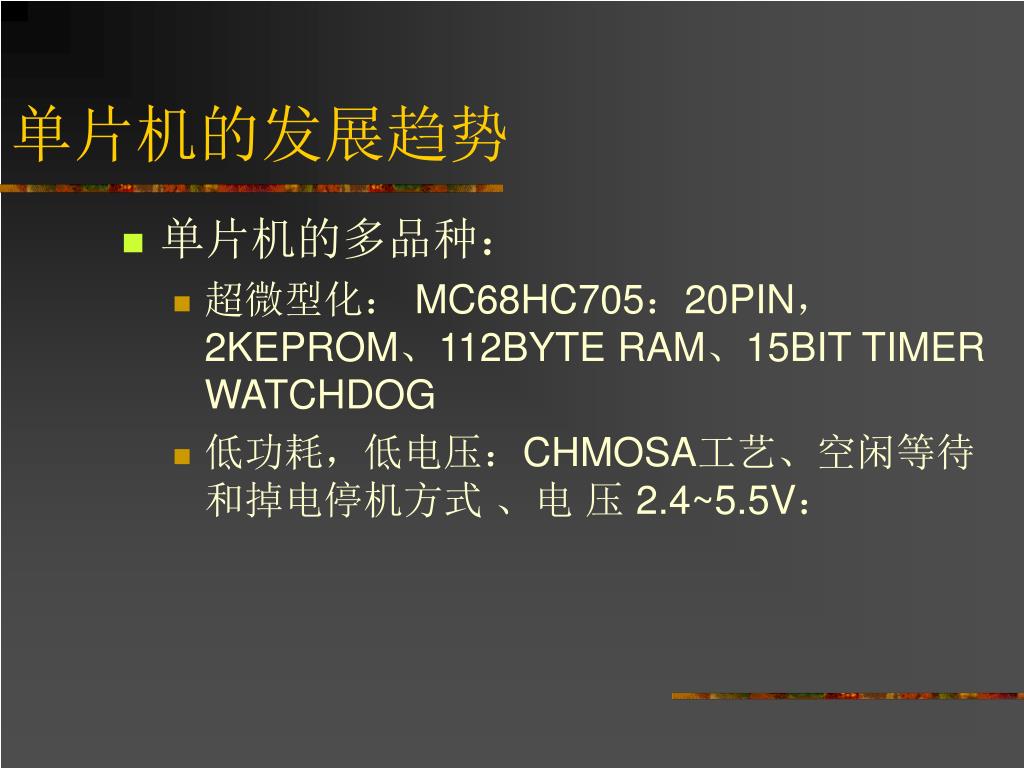

单片机的发展趋势 单片机的多品种: 超微型化: MC68HC705:20PIN,2KEPROM、112BYTE RAM、15BIT TIMER WATCHDOG 低功耗,低电压:CHMOSA工艺、空闲等待和掉电停机方式 、电 压 2.4~5.5V:

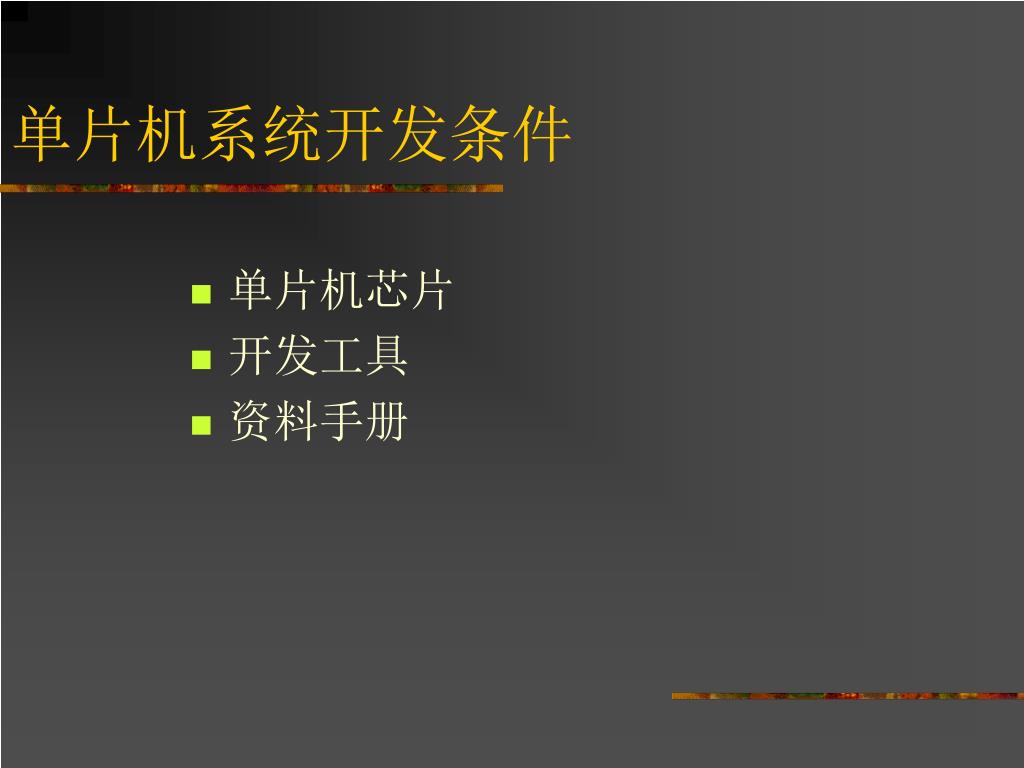

单片机系统开发条件 单片机芯片 开发工具 资料手册
