  1. HP Confidential

  2. VA7410디스크 제안서 한국HP 기업고객영업본부 HP Confidential

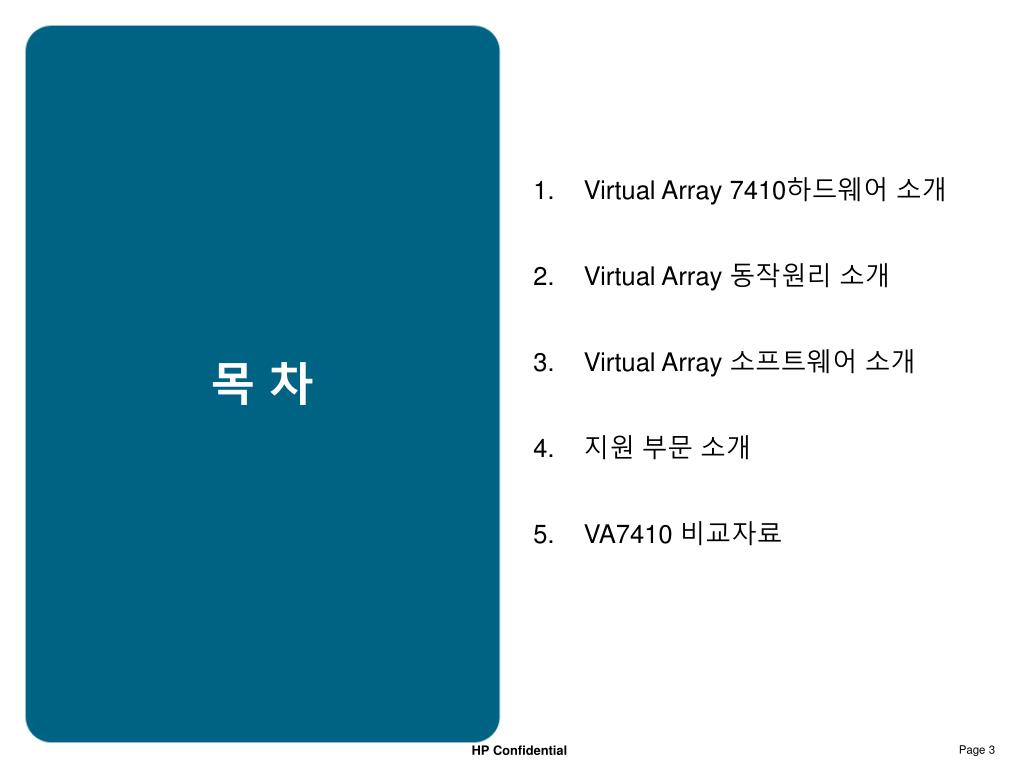

  3. Virtual Array 7410하드웨어 소개 Virtual Array 동작원리 소개 Virtual Array 소프트웨어 소개 지원 부문 소개 VA7410 비교자료 목 차 HP Confidential

  4. 1. VA7410 하드웨어 소개 HP Confidential

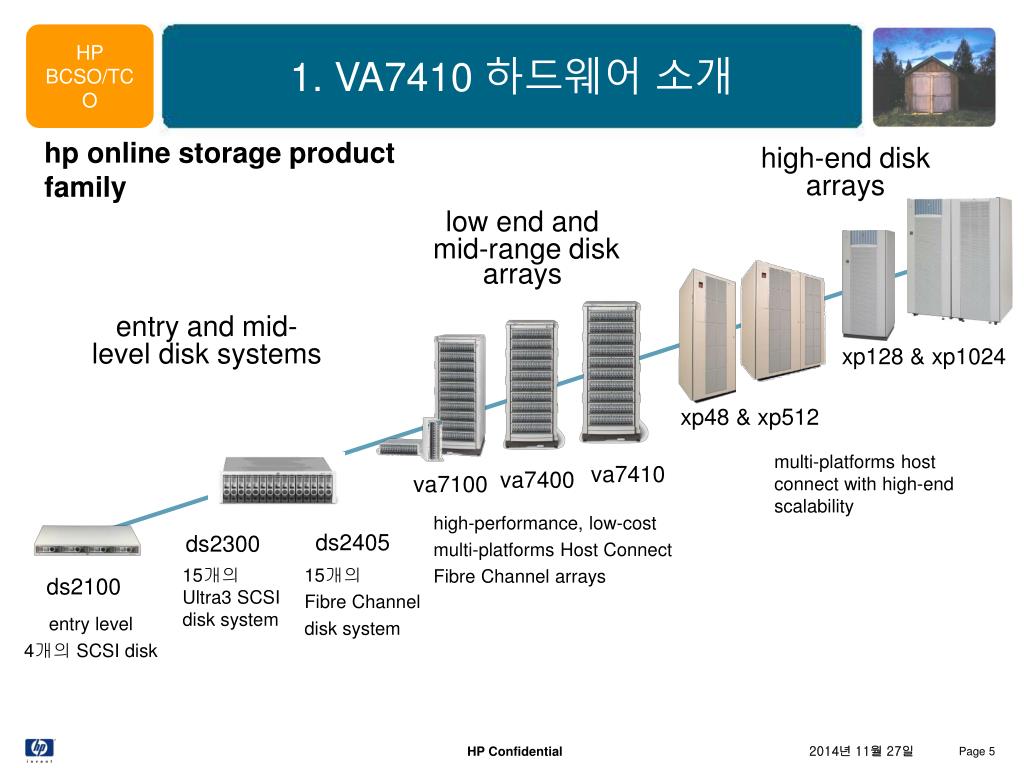

  5. 1. VA7410 하드웨어 소개 hp online storage product family high-end disk arrays low end and mid-range disk arrays entry and mid-level disk systems xp128 & xp1024 xp48 & xp512 multi-platforms host connect with high-end scalability va7410 va7400 va7100 high-performance, low-cost multi-platforms Host Connect Fibre Channel arrays ds2405 ds2300 15개의 Ultra3 SCSI disk system 15개의 Fibre Channel disk system ds2100 entry level 4개의 SCSI disk HP Confidential

  6. 1. VA7410 하드웨어 소개 1.1 Virtual Array의 특징 제안 시스템의 특징 • 무중단 시스템 • 모든 구성요소(캐쉬,메모리, 컨트롤러, 디스크, 팬, 전원등)의 이중화 • 표준화된 개방형 최신 상용 장비 및 아키텍쳐 제공 • 이기종 플랫폼지원(HP, SUN, AIX,Linux, NT/Windows 2000등) • 빠른 응답 시간의 보장을 위한 입증된 고성능의 디스크 시스템 구축 • 경쟁 우위 확보를 위한 최신 기술 적용 • ISO 9001 품질관리 시스템에 따른 최고의 품질 제공 • 최대 7TB까지 확장 가능한 디스크 어레이 시스템 제공 • 시스템 감시 기능 제공 • 24*7의 유지보수 지원 체계 • 원격 모니터링 지원 (Tesla 솔루션을 통한 향후 제공예정) • 기존 시스템(SUN E3500)과의 완벽한 Interface제공 • Fiber Channel을 기반으로 한 OPEN SAN(Storage Area Network) 지원 • 고속의 Fibre Channel Disk채택 • 업계 최초 200MB/s의 디스크 접속 성능 제공 • 업계 최초 가상화 기술(Virtualization)기술 도입 • HP의 특허 기술인 RAID자동변환 기술( AUTORAID) 채택 HP Confidential

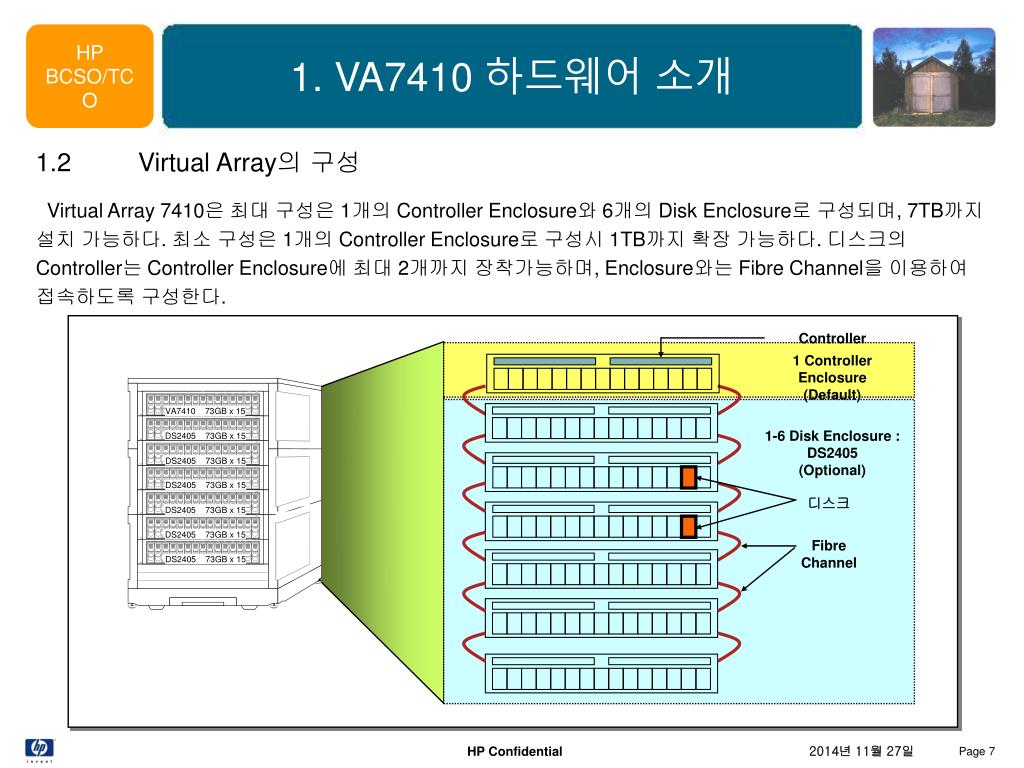

  7. VA7410 73GB x 15 11 12 13 14 15 DS2405 73GB x 15 DS2405 73GB x 15 1 2 3 4 5 6 7 9 11 13 10 12 14 15 DS2405 73GB x 15 1 2 3 4 5 6 7 9 10 11 12 13 14 15 DS2405 73GB x 15 1 2 3 4 5 6 7 9 10 11 12 13 14 15 1 2 3 4 5 6 7 9 11 13 10 12 14 15 DS2405 73GB x 15 1 2 3 4 5 6 7 9 10 11 12 13 14 15 DS2405 73GB x 15 1 2 3 4 5 6 7 9 10 11 12 13 14 15 1. VA7410 하드웨어 소개 1.2 Virtual Array의 구성 Virtual Array 7410은 최대 구성은 1개의 Controller Enclosure와 6개의 Disk Enclosure로 구성되며, 7TB까지 설치 가능하다. 최소 구성은 1개의 Controller Enclosure로 구성시 1TB까지 확장 가능하다. 디스크의 Controller는 Controller Enclosure에 최대 2개까지 장착가능하며, Enclosure와는 Fibre Channel을 이용하여 접속하도록 구성한다. Controller 1 Controller Enclosure (Default) 1-6 Disk Enclosure : DS2405 (Optional) 디스크 Fibre Channel HP Confidential

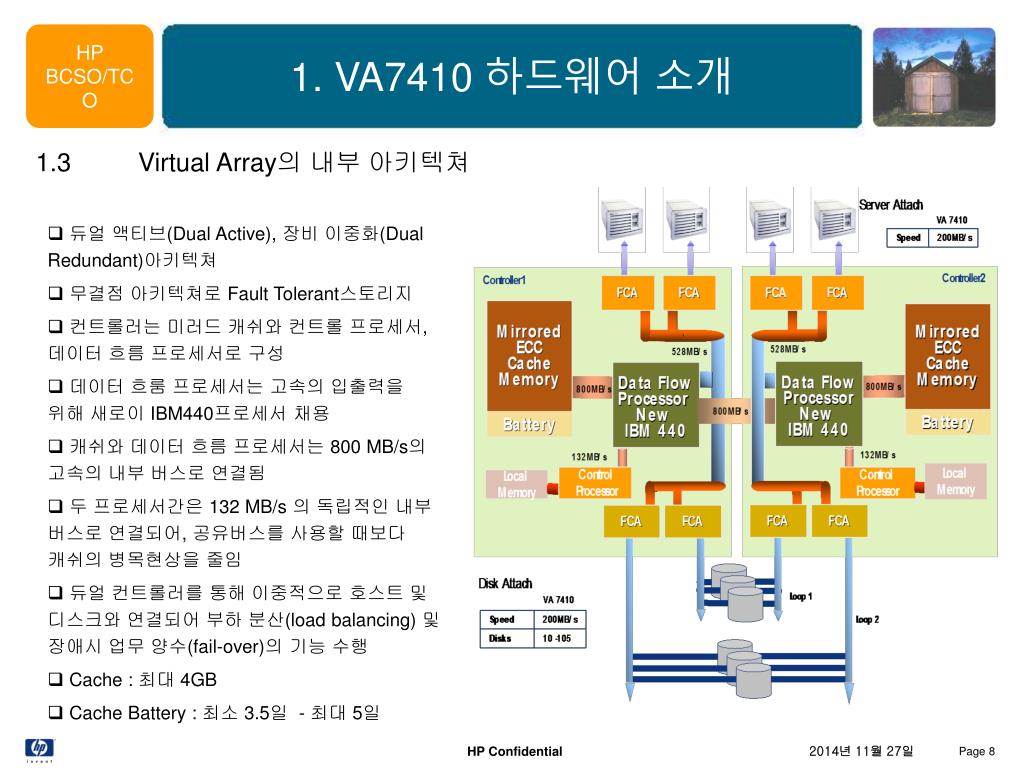

  8. 1. VA7410 하드웨어 소개 1.3 Virtual Array의 내부 아키텍쳐 • 듀얼 액티브(Dual Active), 장비 이중화(Dual Redundant)아키텍쳐 • 무결점 아키텍쳐로 Fault Tolerant스토리지 • 컨트롤러는 미러드 캐쉬와 컨트롤 프로세서, 데이터 흐름 프로세서로 구성 • 데이터 흐룸 프로세서는 고속의 입출력을 위해 새로이 IBM440프로세서 채용 • 캐쉬와 데이터 흐름 프로세서는 800 MB/s의 고속의 내부 버스로 연결됨 • 두 프로세서간은 132 MB/s 의 독립적인 내부 버스로 연결되어, 공유버스를 사용할 때보다 캐쉬의 병목현상을 줄임 • 듀얼 컨트롤러를 통해 이중적으로 호스트 및 디스크와 연결되어 부하 분산(load balancing) 및 장애시 업무 양수(fail-over)의 기능 수행 • Cache : 최대 4GB • Cache Battery : 최소 3.5일 - 최대 5일 HP Confidential

  9. 1. VA7410 하드웨어 소개 1.4 Controller : Disk Array Virtual Array 7410은 기본 사양인 1개의 Controller와 추가 컨트롤러 장착이 가능한 모델이며, 최대 2개의 디스크 컨트롤러를 장착할 수 있다. 디스크 컨트롤러는 Cache메모리와 컨트롤 프로세서와 Firmware가 포함되어 있으며, 서버와 디스크간의 접속을 유지하며, 디스크를 관리하는 기능을 갖고 있다. 또한, 디스크장애에 대한 처리 작업을 수행한다. 구 분 내 용 구 현 HP AutoRAID는 최적의 성능과 최적의 비용으로 데이터 스토리지를 구동시킴 관 리 호스트와 디스크간의 모든 데이터 전송 유 지 데이터의 일치성 유지 Rebuild 디스크 장애에 대한 이벤트를 디스크 Rebuild함 모니터링 모든 하드웨어 컴포넌트의 운영 및 그 장애에 대한 모니터링기능 수행 Alert 디스크 어레이안의 장애에 대한 이벤트를 서버로 전달함 HP Confidential

  10. 1. VA7410 하드웨어 소개 1.5 Cache Memory : Controller Memory Virtual Array 7410의 캐쉬메모리는 서버에서 전송되는 입출력 데이터를 저장하는 버퍼역할로 DIMM메모리를 장착하고 있다. 이 캐쉬 메모리는 컨트롤러 레벨로 미러링이 되어있어 컨트롤러 장애시에도 지속적인 데이터 보호가 가능하며, 배터리를 통해 정전에 보호된다. • 컨트롤러당 두개의 DIMM slot보유 • 메모리 size: 512, 1024MB • 2개의 컨트롤러 메모리 sizes: 1024 MB, 2048MB • AutoRAID maps 과 write cache영역 보유 • 서로 컨트롤러 Pair의 메모리는 동일한 크기를 장착 • 최대 장착 가능한 캐쉬 메모리 : 4GB HP Confidential

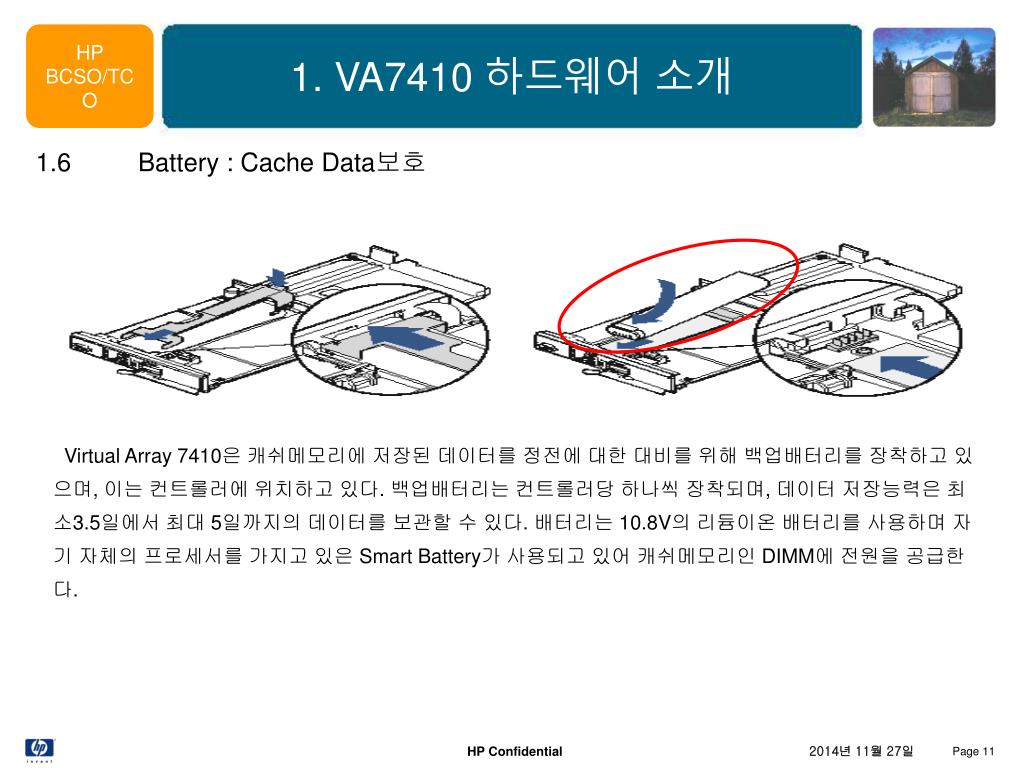

  11. 1. VA7410 하드웨어 소개 1.6 Battery : Cache Data보호 Virtual Array 7410은 캐쉬메모리에 저장된 데이터를 정전에 대한 대비를 위해 백업배터리를 장착하고 있으며, 이는 컨트롤러에 위치하고 있다. 백업배터리는 컨트롤러당 하나씩 장착되며, 데이터 저장능력은 최소3.5일에서 최대 5일까지의 데이터를 보관할 수 있다. 배터리는 10.8V의 리듐이온 배터리를 사용하며 자기 자체의 프로세서를 가지고 있은 Smart Battery가 사용되고 있어 캐쉬메모리인 DIMM에 전원을 공급한다. HP Confidential

  12. 1. VA7410 하드웨어 소개 1.7 GBIC(Gigabit Interchange Connector) Virtual Array 7410 Fibre Channel디스크로 Fibre Channel케이블을 통해 서버와의 접속이 가능하다. 이를 위해 사용되는 모듈이 GBIC을 이용하여 서버와 접속이 된다. Virtual Array 7410은 기존의 디스크와 달리 세계 최초로 200MB/s로 입출력 할 수 있는 2Gbps의 GBIC을 사용하여 고속의 입출력이 가능하도록 구현되었다. 최대 4개의 접속 포트 제공한다. 200MB/s Fibre Channel은 HP에서 일반적으로 제공되는 인터페이스 방식은 SC타입이 아닌 LC타입을 제공하고 있다. 따라서 기존 사용하는 Fibre Channel Cable대신 별도의 Cable이 필요하다. 추가적으로 주의해야 할 부분은 서버의 경우 일반적으로 SC타입이므로 Virtual Array와 접속시는 SC-LC타입의 Cable을 사용해야 한다. HP Confidential

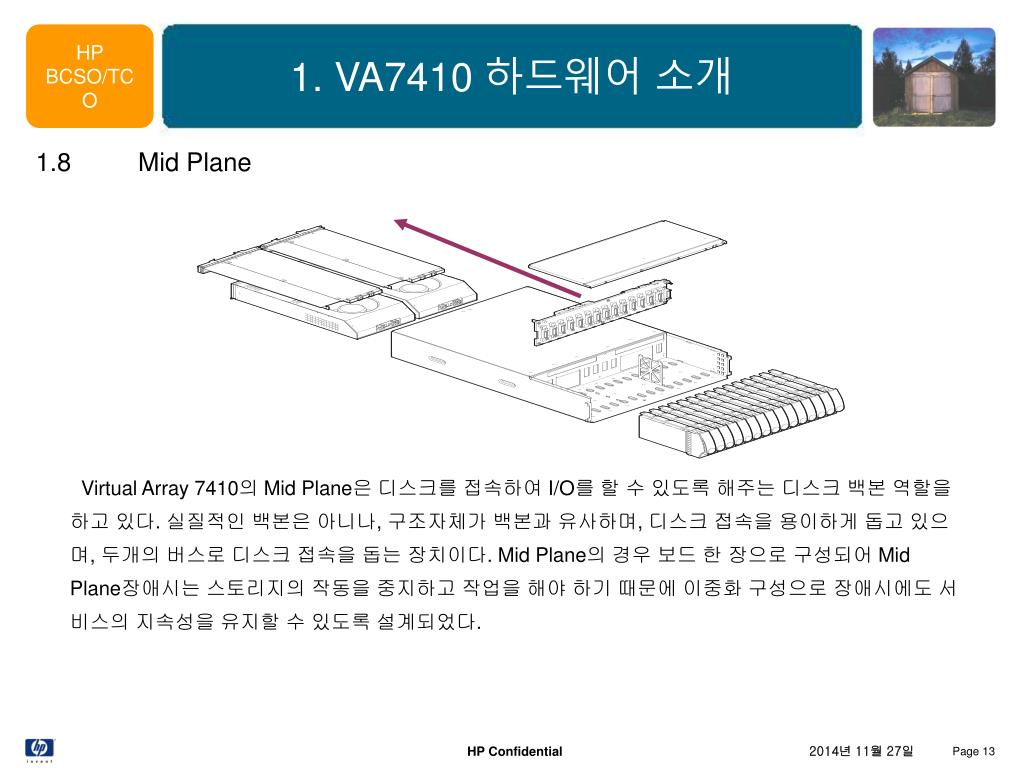

  13. 1. VA7410 하드웨어 소개 1.8 Mid Plane Virtual Array 7410의 Mid Plane은 디스크를 접속하여 I/O를 할 수 있도록 해주는 디스크 백본 역할을 하고 있다. 실질적인 백본은 아니나, 구조자체가 백본과 유사하며, 디스크 접속을 용이하게 돕고 있으며, 두개의 버스로 디스크 접속을 돕는 장치이다. Mid Plane의 경우 보드 한 장으로 구성되어 Mid Plane장애시는 스토리지의 작동을 중지하고 작업을 해야 하기 때문에 이중화 구성으로 장애시에도 서비스의 지속성을 유지할 수 있도록 설계되었다. HP Confidential

  14. 1. VA7410 하드웨어 소개 1.9 디스크 드라이브 • 종류 Virtual Array 7410은 5가지 타입의 디스크를 지원한다. 18GB 15,000rpm,10,000rpm, 36GB 15,000rpm, 10,0000rpm, 73GB 10,000rpm의 고속 Daul Fibre Channel 디스크를 통해 고객의 업무에 따라 적절한 디스크를 선택할 수 있다. 또한, 하나의 Virtual Array 7410에 두개이상의 디스크를 혼용이 할 수 있다. • 디스크량 최대 디스크 수 : 105개 최대 사양 : 7TB = 73GB * 105개 디스크 종류 18GB FC 36GB FC 73GB FC 용 량 18GB 36GB 73GB 회전속도(RPM) 15,000 rpm 10,000 rpm 15,000 rpm 10,000 rpm HP Confidential

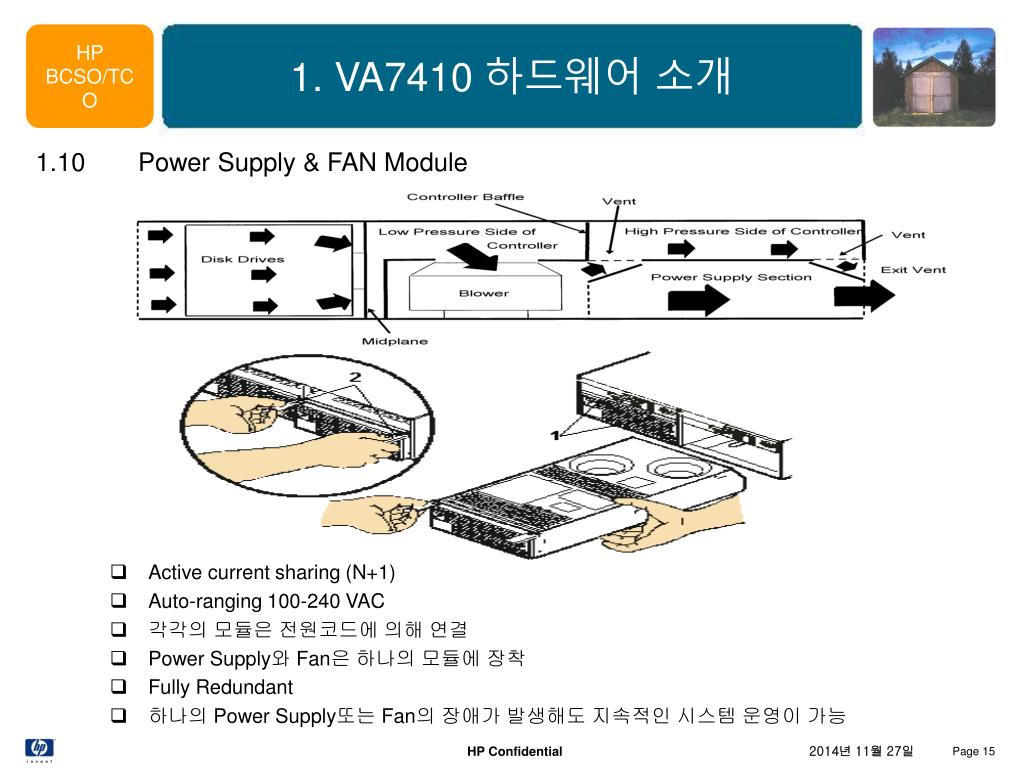

  15. 1. VA7410 하드웨어 소개 1.10 Power Supply & FAN Module • Active current sharing (N+1) • Auto-ranging 100-240 VAC • 각각의 모듈은 전원코드에 의해 연결 • Power Supply와 Fan은 하나의 모듈에 장착 • Fully Redundant • 하나의 Power Supply또는 Fan의 장애가 발생해도 지속적인 시스템 운영이 가능 HP Confidential

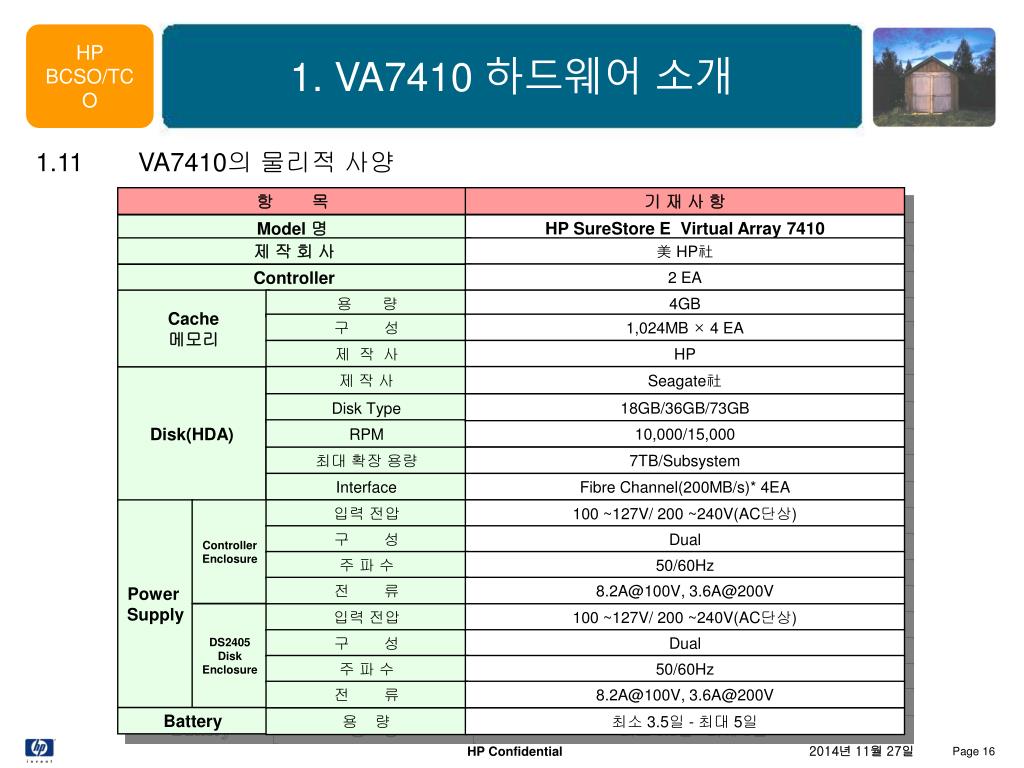

  16. 1. VA7410 하드웨어 소개 1.11 VA7410의 물리적 사양 항 목 기 재 사 항 Model 명 HP SureStore E Virtual Array 7410 제 작 회 사 美 HP社 2 EA Controller Cache 메모리 용 량 4GB 구 성 1,024MB × 4 EA 제 작 사 HP 제 작 사 Seagate社 Disk(HDA) Disk Type 18GB/36GB/73GB RPM 10,000/15,000 최대 확장 용량 7TB/Subsystem Interface Fibre Channel(200MB/s)* 4EA Power Supply Controller Enclosure 입력 전압 100 ~127V/ 200 ~240V(AC단상) 구 성 Dual 주 파 수 50/60Hz 전 류 8.2A@100V, 3.6A@200V DS2405 Disk Enclosure 입력 전압 100 ~127V/ 200 ~240V(AC단상) 구 성 Dual 주 파 수 50/60Hz 전 류 8.2A@100V, 3.6A@200V Battery 용 량 최소 3.5일 - 최대 5일 HP Confidential

  17. 1. VA7410 하드웨어 소개 1.11 VA7410의 물리적 사양(계속) 기 재 사 항 항 목 물 리 적 특 성 높 이 127mm Controller Enclosure 491Cm 폭 깊 이 691Cm 무 게 46.9Kg 발 열 량 196BTU/h 소 비 전 력 670W DS2405 Disk Enclosure 높 이 127mm 476mm 폭 깊 이 508mm 34Kg 무 게 발 열 량 1443BTU/h 소 비 전 력 473W@120V / 457W@240V HP Confidential

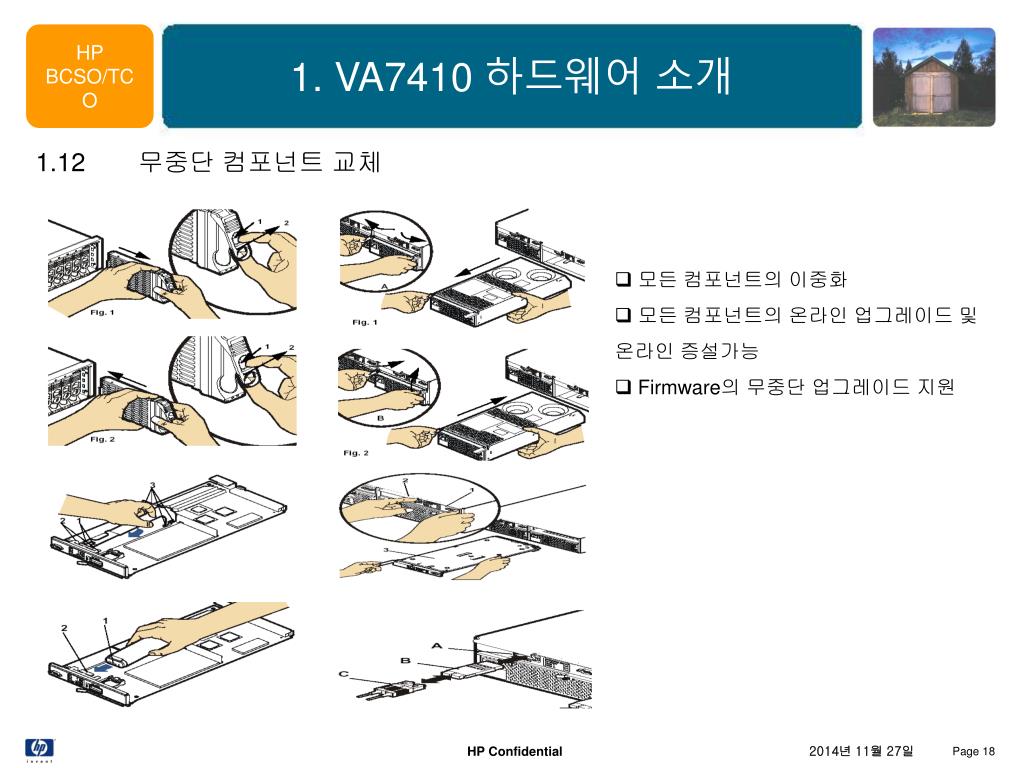

  18. 1. VA7410 하드웨어 소개 1.12 무중단 컴포넌트 교체 • 모든 컴포넌트의 이중화 • 모든 컴포넌트의 온라인 업그레이드 및 온라인 증설가능 • Firmware의 무중단 업그레이드 지원 HP Confidential

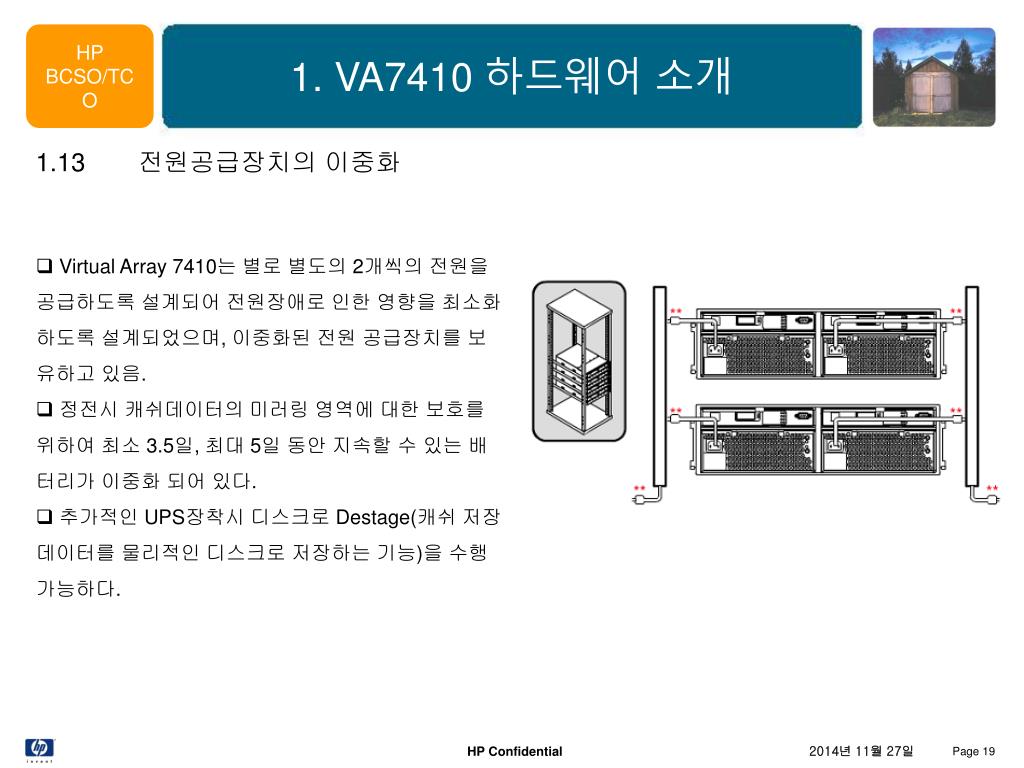

  19. 1. VA7410 하드웨어 소개 1.13 전원공급장치의 이중화 • Virtual Array 7410는 별로 별도의 2개씩의 전원을 공급하도록 설계되어 전원장애로 인한 영향을 최소화하도록 설계되었으며, 이중화된 전원 공급장치를 보유하고 있음. • 정전시 캐쉬데이터의 미러링 영역에 대한 보호를 위하여 최소 3.5일, 최대 5일 동안 지속할 수 있는 배터리가 이중화 되어 있다. • 추가적인 UPS장착시 디스크로 Destage(캐쉬 저장 데이터를 물리적인 디스크로 저장하는 기능)을 수행 가능하다. HP Confidential

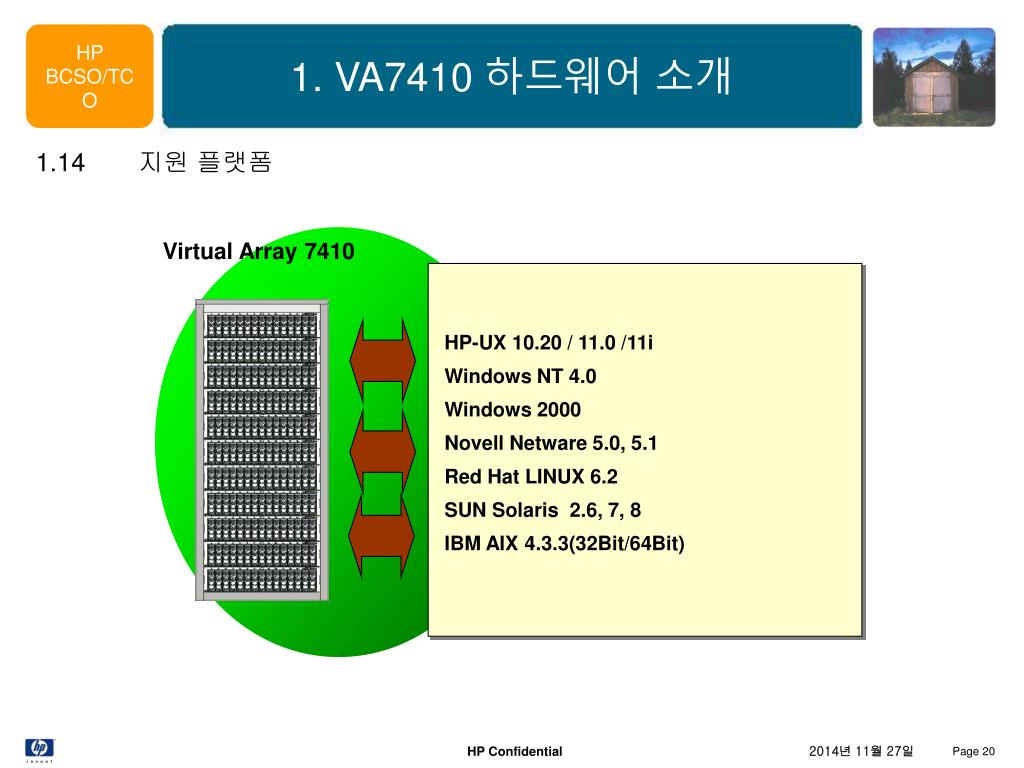

  20. 1. VA7410 하드웨어 소개 1.14 지원 플랫폼 Virtual Array 7410 HP-UX 10.20 / 11.0 /11i Windows NT 4.0 Windows 2000 Novell Netware 5.0, 5.1 Red Hat LINUX 6.2 SUN Solaris 2.6, 7, 8 IBM AIX 4.3.3(32Bit/64Bit) HP Confidential

  21. 1. VA7410 하드웨어 소개 1.15 Virtual Array의 RoadMap Performance Capacity Future Arrays Performance and Capacity Growing Every Year • More Disks and Cache • Faster Controllers, • Interfaces, & Disks • Higher Availability • Controller Clusters • Storage Over Ethernet 7410 • 4 Port FC • 2 Gb/s FC • Host Connect 7405 7400 • 2 Gb/s FC • Disk Connect • 380 MB/s 7100 • 105 Disks • 7.7 TB • 2 Gb/s FC • Host Connect • 360 MB/s • 30K IOPs • 15 Disks • 1.1 TB • 1 Gb/s FC • 180 MB/s • 2 GB Cache • 12K IOPs NAS8300 HP Net Attached Storage VA HP Net Attached Storage VA 2001 2002 & Beyond HP Confidential

  22. 2. Virtual Array 동작 원리 소개 HP Confidential

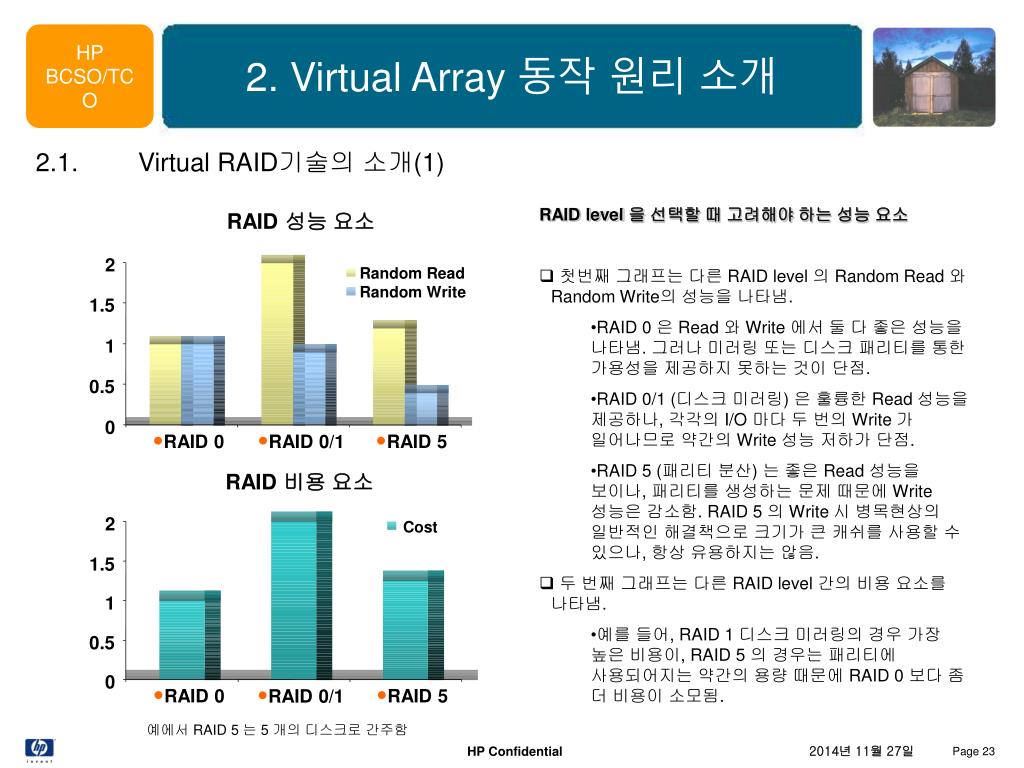

  23. RAID 비용 요소 RAID 성능 요소 2 Cost 2 Random Read 1.5 Random Write 1.5 1 1 0.5 0.5 0 • RAID 0 • RAID 5 • RAID 0/1 0 • RAID 0 • RAID 0/1 • RAID 5 예에서 RAID 5 는 5 개의 디스크로 간주함 2. Virtual Array 동작 원리 소개 2.1. Virtual RAID기술의 소개(1) • RAID level 을 선택할 때 고려해야 하는 성능 요소 • 첫번째 그래프는 다른 RAID level 의 Random Read 와 Random Write의 성능을 나타냄. • RAID 0 은 Read 와 Write 에서 둘 다 좋은 성능을 나타냄. 그러나 미러링 또는 디스크 패리티를 통한 가용성을 제공하지 못하는 것이 단점. • RAID 0/1 (디스크 미러링) 은 훌륭한 Read 성능을 제공하나, 각각의 I/O 마다 두 번의 Write 가 일어나므로 약간의 Write 성능 저하가 단점. • RAID 5 (패리티 분산) 는 좋은 Read 성능을 보이나, 패리티를 생성하는 문제 때문에 Write 성능은 감소함. RAID 5 의 Write 시 병목현상의 일반적인 해결책으로 크기가 큰 캐쉬를 사용할 수 있으나, 항상 유용하지는 않음. • 두 번째 그래프는 다른 RAID level 간의 비용 요소를 나타냄. • 예를 들어, RAID 1 디스크 미러링의 경우 가장 높은 비용이, RAID 5 의 경우는 패리티에 사용되어지는 약간의 용량 때문에 RAID 0 보다 좀 더 비용이 소모됨. HP Confidential

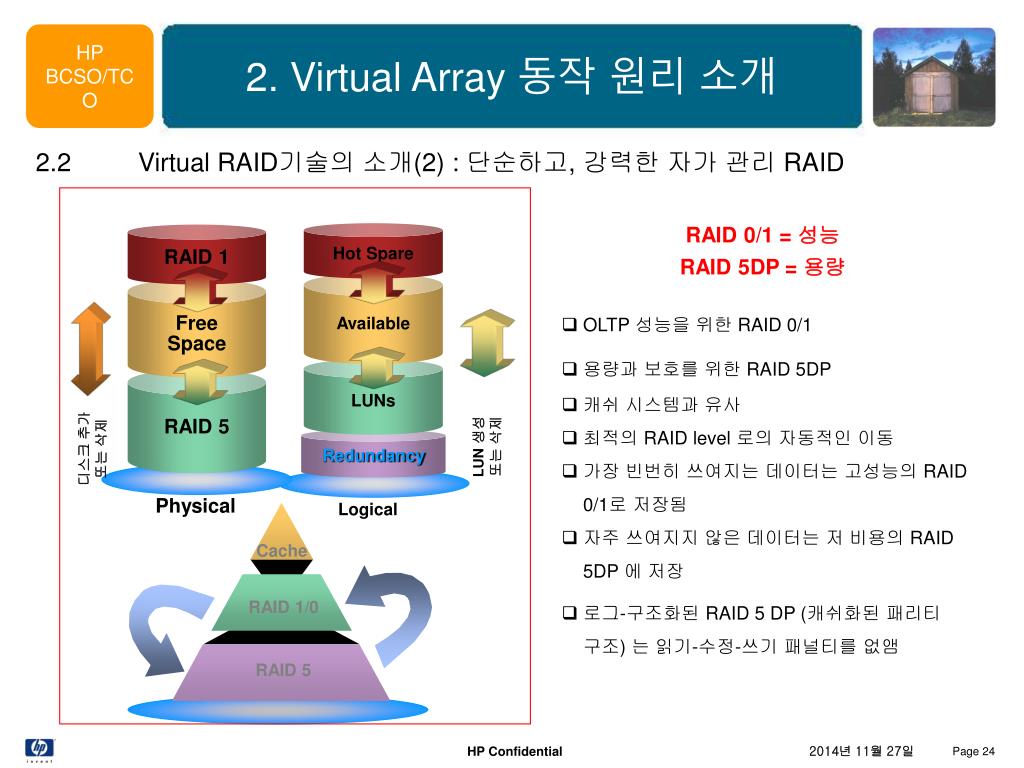

  24. Hot Spare RAID 1 Available Free Space Cache LUNs RAID 1/0 RAID 5 LUN 생성 또는 삭제 디스크 추가 또는 삭제 RAID 5 Redundancy Physical Logical 2. Virtual Array 동작 원리 소개 2.2 Virtual RAID기술의 소개(2) : 단순하고, 강력한 자가 관리 RAID RAID 0/1 = 성능RAID 5DP = 용량 • OLTP 성능을 위한 RAID 0/1 • 용량과 보호를 위한 RAID 5DP • 캐쉬 시스템과 유사 • 최적의 RAID level 로의 자동적인 이동 • 가장 빈번히 쓰여지는 데이터는 고성능의 RAID 0/1로 저장됨 • 자주 쓰여지지 않은 데이터는 저 비용의 RAID 5DP 에 저장 • 로그-구조화된 RAID 5 DP (캐쉬화된 패리티 구조) 는 읽기-수정-쓰기 패널티를 없앰 HP Confidential

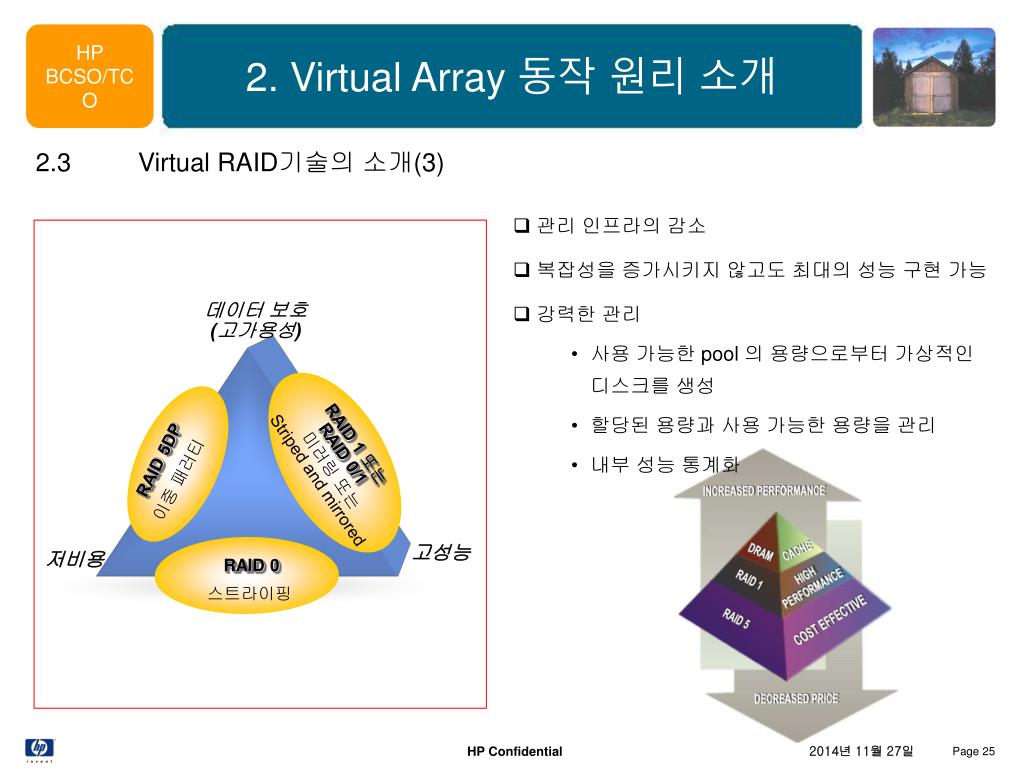

  25. 데이터 보호 (고가용성) RAID 1 또는 RAID 0/1 RAID 5DP 미러링 또는 Striped and mirrored 이중 패러티 고성능 저비용 RAID 0 스트라이핑 2. Virtual Array 동작 원리 소개 2.3 Virtual RAID기술의 소개(3) • 관리 인프라의 감소 • 복잡성을 증가시키지 않고도 최대의 성능 구현 가능 • 강력한 관리 • 사용 가능한 pool 의 용량으로부터 가상적인 디스크를 생성 • 할당된 용량과 사용 가능한 용량을 관리 • 내부 성능 통계화 HP Confidential

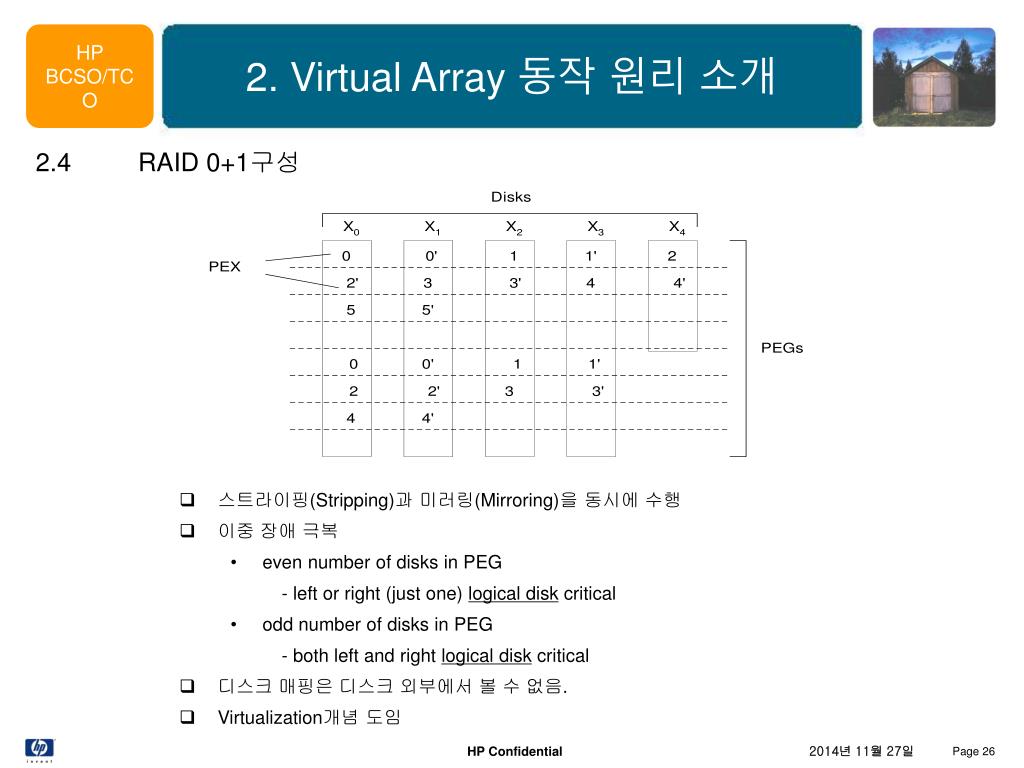

  26. 2. Virtual Array 동작 원리 소개 2.4 RAID 0+1구성 • 스트라이핑(Stripping)과 미러링(Mirroring)을 동시에 수행 • 이중 장애 극복 • even number of disks in PEG • - left or right (just one) logical disk critical • odd number of disks in PEG - both left and right logical disk critical • 디스크 매핑은 디스크 외부에서 볼 수 없음. • Virtualization개념 도임 HP Confidential

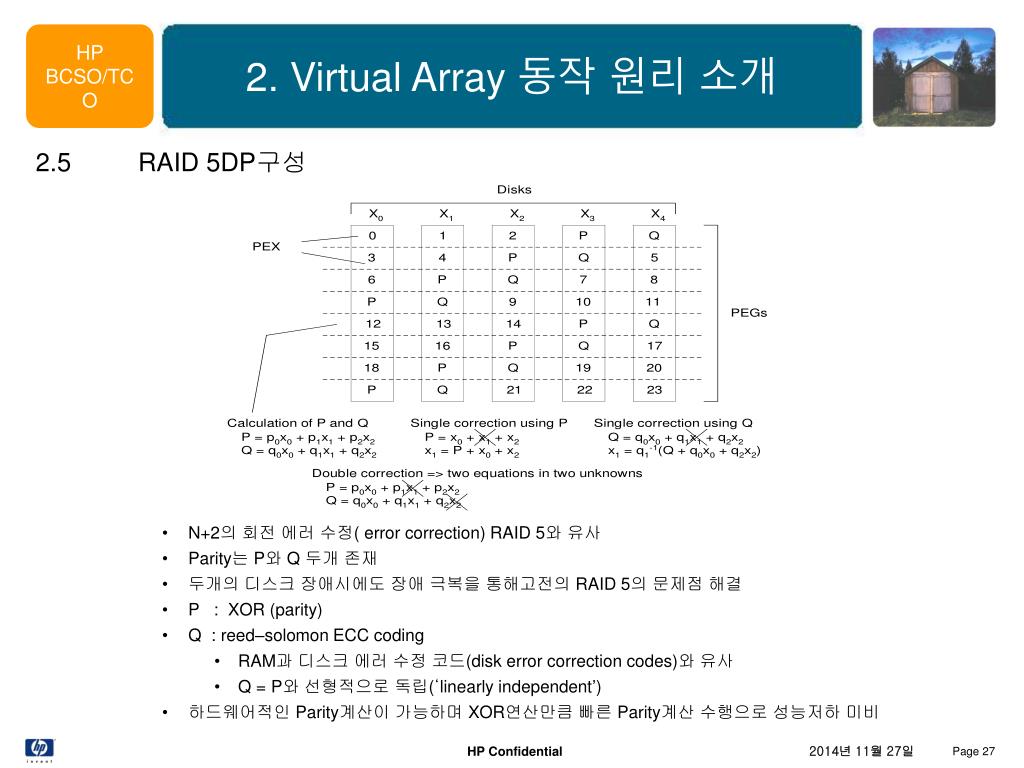

  27. 2. Virtual Array 동작 원리 소개 2.5 RAID 5DP구성 • N+2의 회전 에러 수정( error correction) RAID 5와 유사 • Parity는 P와 Q 두개 존재 • 두개의 디스크 장애시에도 장애 극복을 통해고전의 RAID 5의 문제점 해결 • P : XOR (parity) • Q : reed–solomon ECC coding • RAM과 디스크 에러 수정 코드(disk error correction codes)와 유사 • Q = P와 선형적으로 독립(‘linearly independent’) • 하드웨어적인 Parity계산이 가능하며 XOR연산만큼 빠른 Parity계산 수행으로 성능저하 미비 HP Confidential

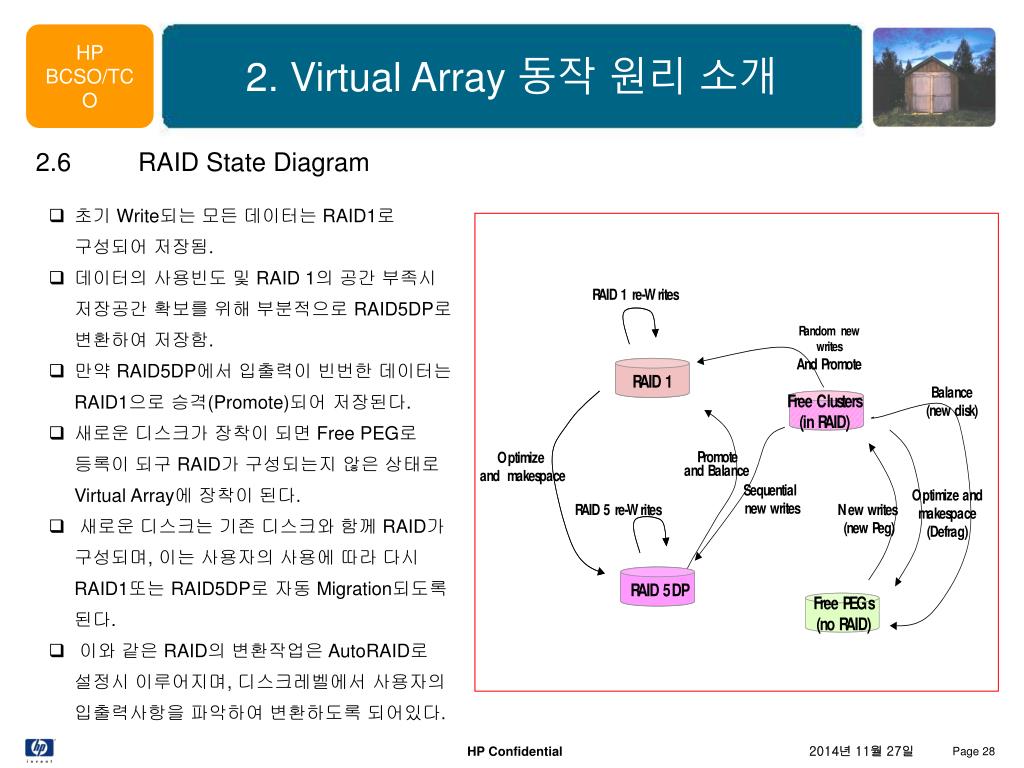

  28. 2. Virtual Array 동작 원리 소개 2.6 RAID State Diagram • 초기 Write되는 모든 데이터는 RAID1로 구성되어 저장됨. • 데이터의 사용빈도 및 RAID 1의 공간 부족시 저장공간 확보를 위해 부분적으로 RAID5DP로 변환하여 저장함. • 만약 RAID5DP에서 입출력이 빈번한 데이터는 RAID1으로 승격(Promote)되어 저장된다. • 새로운 디스크가 장착이 되면 Free PEG로 등록이 되구 RAID가 구성되는지 않은 상태로 Virtual Array에 장착이 된다. • 새로운 디스크는 기존 디스크와 함께 RAID가 구성되며, 이는 사용자의 사용에 따라 다시 RAID1또는 RAID5DP로 자동 Migration되도록 된다. • 이와 같은 RAID의 변환작업은 AutoRAID로 설정시 이루어지며, 디스크레벨에서 사용자의 입출력사항을 파악하여 변환하도록 되어있다. HP Confidential

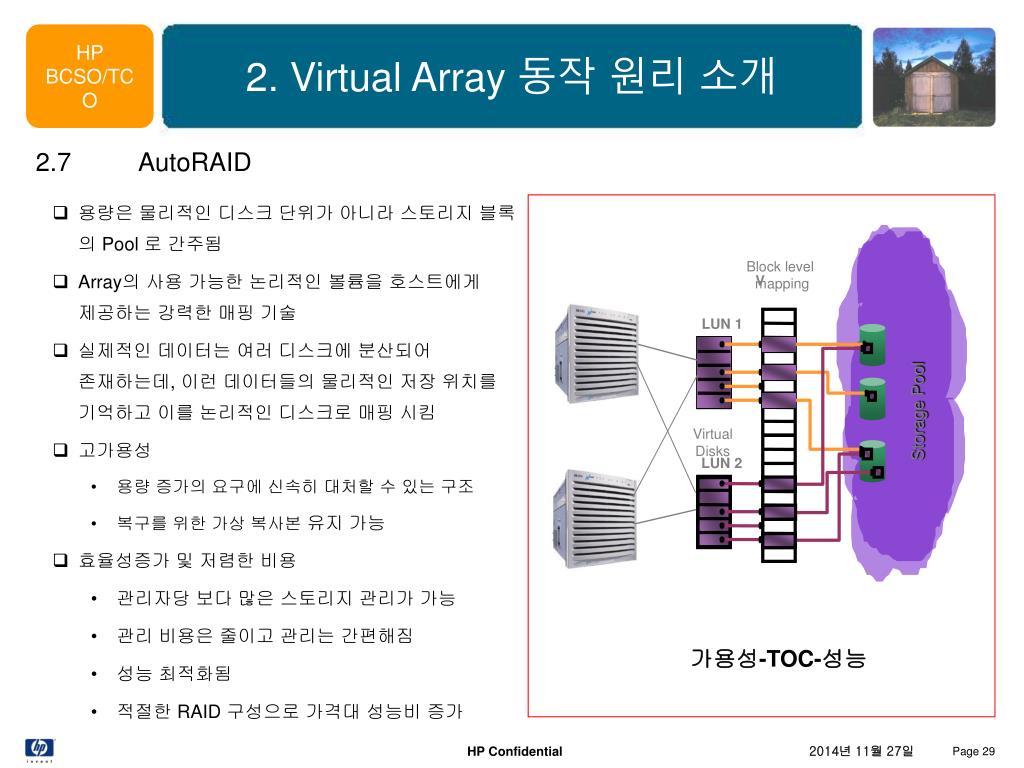

  29. Block level mapping V LUN 1 Storage Pool Virtual Disks LUN 2 • 가용성-TOC-성능 2. Virtual Array 동작 원리 소개 2.7 AutoRAID • 용량은 물리적인 디스크 단위가 아니라 스토리지 블록 의 Pool 로 간주됨 • Array의 사용 가능한 논리적인 볼륨을 호스트에게 제공하는 강력한 매핑 기술 • 실제적인 데이터는 여러 디스크에 분산되어 존재하는데, 이런 데이터들의 물리적인 저장 위치를 기억하고 이를 논리적인 디스크로 매핑 시킴 • 고가용성 • 용량 증가의 요구에 신속히 대처할 수 있는 구조 • 복구를 위한 가상 복사본 유지 가능 • 효율성증가 및 저렴한 비용 • 관리자당 보다 많은 스토리지 관리가 가능 • 관리 비용은 줄이고 관리는 간편해짐 • 성능 최적화됨 • 적절한 RAID 구성으로 가격대 성능비 증가 HP Confidential

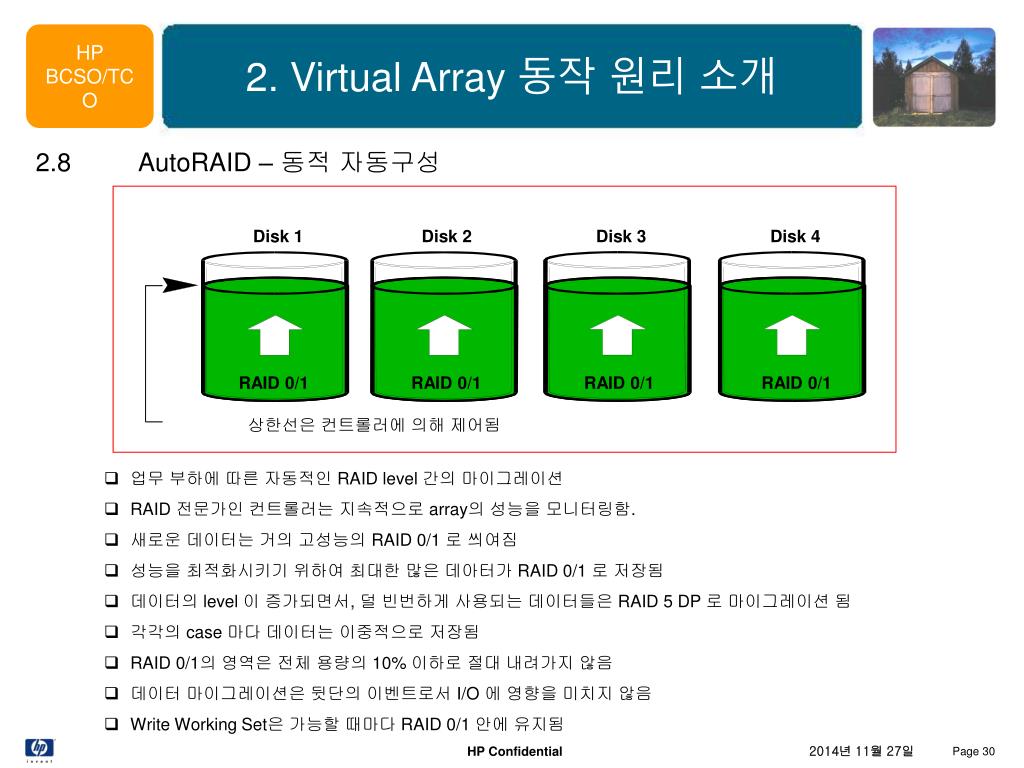

  30. 2. Virtual Array 동작 원리 소개 2.8 AutoRAID – 동적 자동구성 Disk 1 Disk 2 Disk 3 Disk 4 RAID 0/1 RAID 0/1 RAID 0/1 RAID 0/1 상한선은 컨트롤러에 의해 제어됨 • 업무 부하에 따른 자동적인 RAID level 간의 마이그레이션 • RAID 전문가인 컨트롤러는 지속적으로 array의 성능을 모니터링함. • 새로운 데이터는 거의 고성능의 RAID 0/1 로 씌여짐 • 성능을 최적화시키기 위하여 최대한 많은 데아터가 RAID 0/1 로 저장됨 • 데이터의 level 이 증가되면서, 덜 빈번하게 사용되는 데이터들은 RAID 5 DP 로 마이그레이션 됨 • 각각의 case 마다 데이터는 이중적으로 저장됨 • RAID 0/1의 영역은 전체 용량의 10% 이하로 절대 내려가지 않음 • 데이터 마이그레이션은 뒷단의 이벤트로서 I/O 에 영향을 미치지 않음 • Write Working Set은 가능할 때마다 RAID 0/1 안에 유지됨 HP Confidential

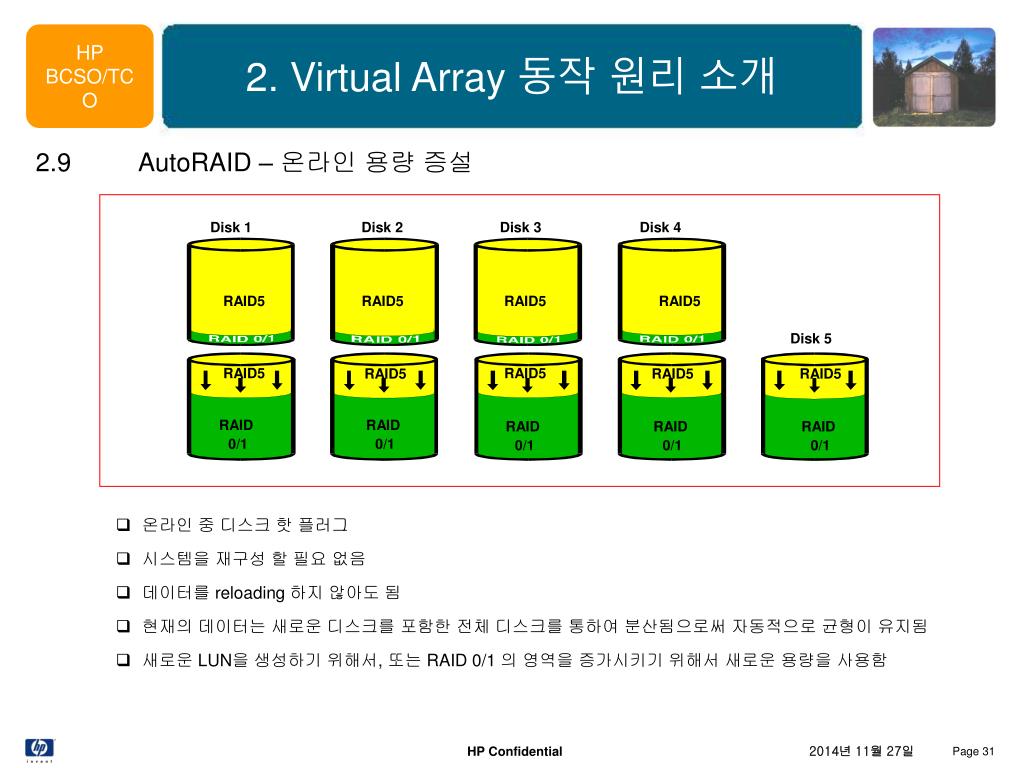

  31. 2. Virtual Array 동작 원리 소개 2.9 AutoRAID – 온라인 용량 증설 Disk 1 Disk 2 Disk 3 Disk 4 RAID5 RAID5 RAID5 RAID5 Disk 5 RAID5 RAID5 RAID5 RAID5 RAID5 RAID 0/1 RAID 0/1 RAID 0/1 RAID 0/1 RAID 0/1 • 온라인 중 디스크 핫 플러그 • 시스템을 재구성 할 필요 없음 • 데이터를 reloading 하지 않아도 됨 • 현재의 데이터는 새로운 디스크를 포함한 전체 디스크를 통하여 분산됨으로써 자동적으로 균형이 유지됨 • 새로운 LUN을 생성하기 위해서, 또는 RAID 0/1 의 영역을 증가시키기 위해서 새로운 용량을 사용함 HP Confidential

  32. Traditional Hot Spare Disk 1 Disk 2 Disk 3 Disk 4 Active Hot Spare Disk 1 Disk 2 Disk 3 Disk 4 2. Virtual Array 동작 원리 소개 2.1.0 Active Hot Spare • 데이터를 재구성하기 위해 예약된 저장공간 • 최상의 데이터 보호를 위하여 ‘데이터 자동 재구성’ 기능과 공동으로 사용됨 • Active Spare 공간이 활성화될 때, 가장 큰 용량의 디스크 드라이브를 재구성하기 위한 용도로 예약됨 • 어떤 디스크도 쉬는 상태로 있지 않고, 모든 디스크는 성능을 높이기 위해 사용됨 • Active Spare 로 예약된 공간은 디스크 전반에 걸쳐 분산됨 • 이 공간은 향후 성능 향상을 위해 RAID 0/1 을 위한 공간이 추가적으로 요구될 때 사용됨. • 재구성이 요구되면 남아있는 예약된 공간이 사용되어지고, RAID 5DP 스토리지는 증가됨 HP Confidential

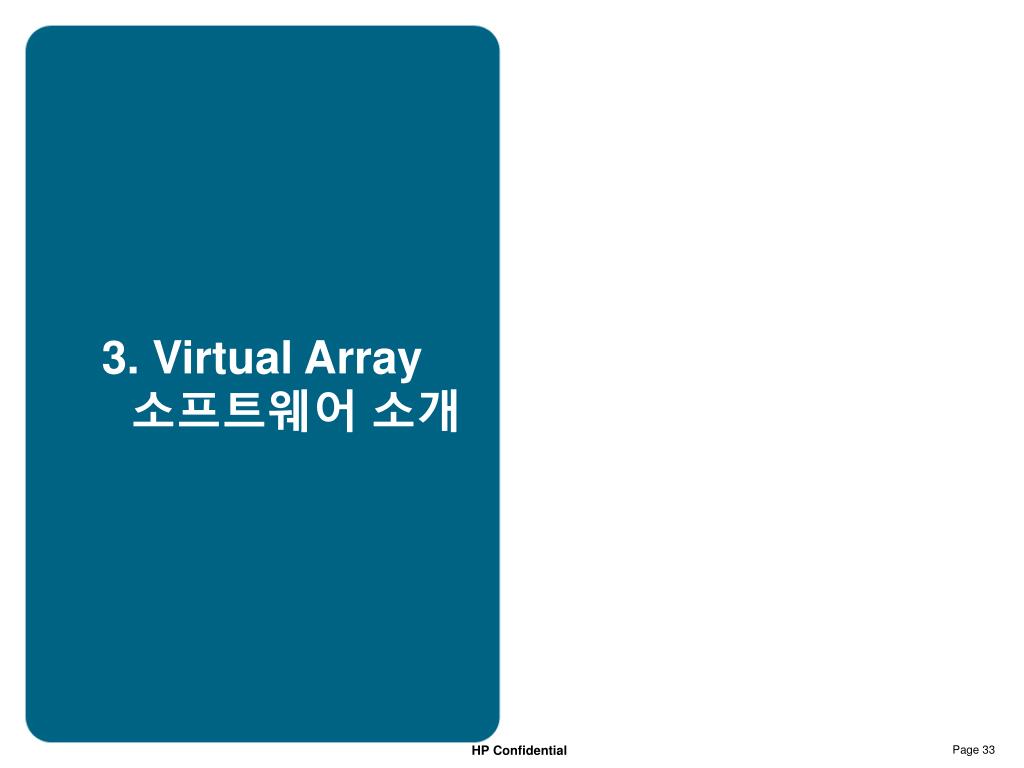

  33. 3. Virtual Array 소프트웨어소개 HP Confidential

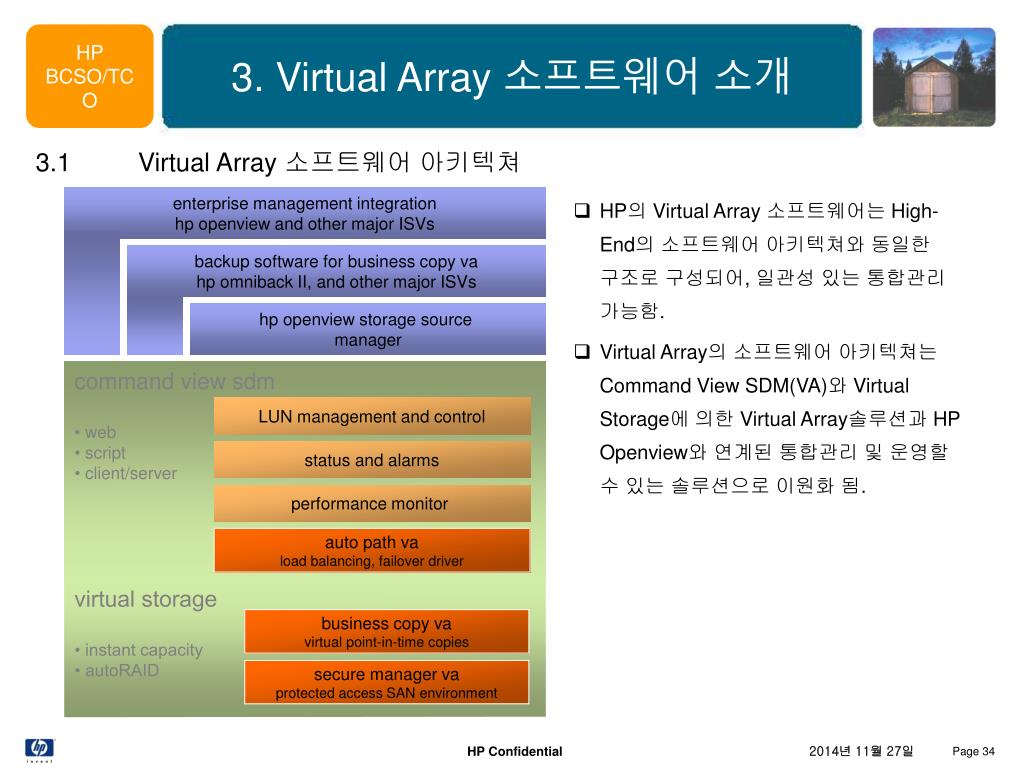

  34. enterprise management integration hp openview and other major ISVs backup software for business copy va hp omniback II, and other major ISVs hp openview storage source manager • command view sdm • web • script • client/server LUN management and control status and alarms performance monitor auto path va load balancing, failover driver • virtual storage • instant capacity • autoRAID business copy va virtual point-in-time copies secure manager va protected access SAN environment 3. Virtual Array 소프트웨어 소개 3.1 Virtual Array 소프트웨어 아키텍쳐 • HP의 Virtual Array 소프트웨어는 High-End의 소프트웨어 아키텍쳐와 동일한 구조로 구성되어, 일관성 있는 통합관리 가능함. • Virtual Array의 소프트웨어 아키텍쳐는 Command View SDM(VA)와 Virtual Storage에 의한 Virtual Array솔루션과 HP Openview와 연계된 통합관리 및 운영할 수 있는 솔루션으로 이원화 됨. HP Confidential

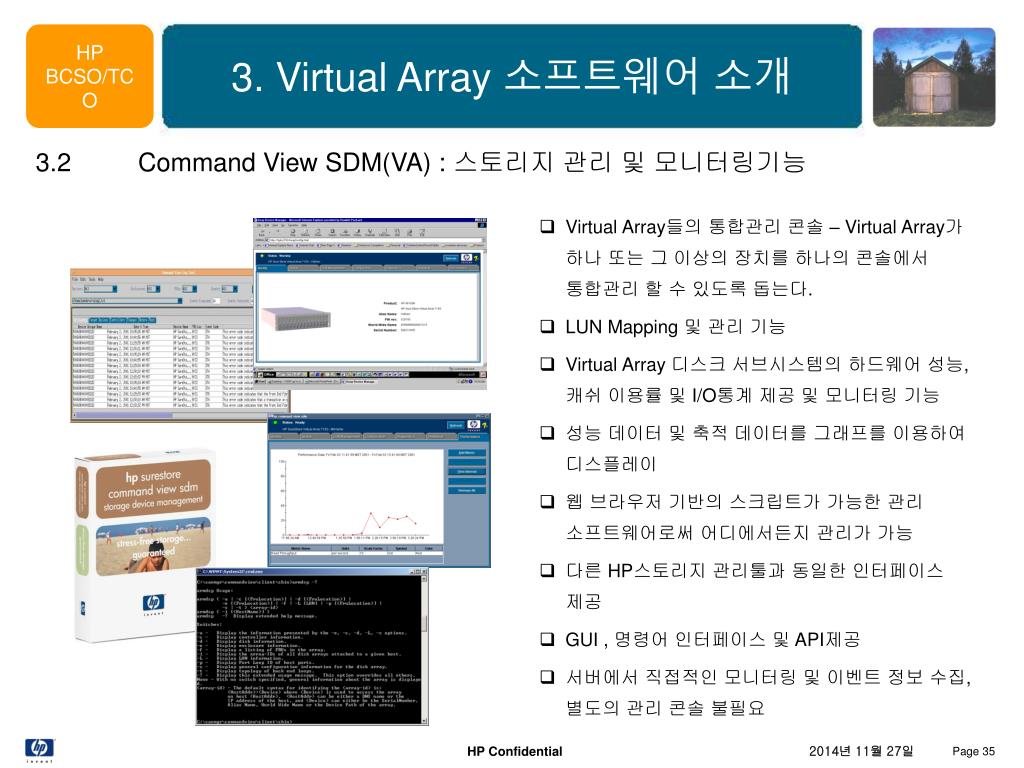

  35. 3. Virtual Array 소프트웨어 소개 3.2 Command View SDM(VA) : 스토리지 관리 및 모니터링기능 • Virtual Array들의 통합관리 콘솔 – Virtual Array가 하나 또는 그 이상의 장치를 하나의 콘솔에서 통합관리 할 수 있도록 돕는다. • LUN Mapping 및 관리 기능 • Virtual Array 디스크 서브시스템의 하드웨어 성능, 캐쉬 이용률 및 I/O통계 제공 및 모니터링 기능 • 성능 데이터 및 축적 데이터를 그래프를 이용하여 디스플레이 • 웹 브라우저 기반의 스크립트가 가능한 관리 소프트웨어로써 어디에서든지 관리가 가능 • 다른 HP스토리지 관리툴과 동일한 인터페이스 제공 • GUI , 명령어 인터페이스 및 API제공 • 서버에서 직접적인 모니터링 및 이벤트 정보 수집, 별도의 관리 콘솔 불필요 HP Confidential

  36. 3. Virtual Array 소프트웨어 소개 3.3 Business Copy VA : 로컬 데이터 복제기능 • Business Copy VA는 Virtual Array에 저장된 운영데이터를 서버가 운영중에 서버의 영향없이 로컬 디스크로 디스크 이미지를 생성 및 관리하는 기능을 내장 • 용도 : 데이터의 백업, 복구, 시스템 테스트, 데이터웨어하우스 데이터 추출, Zero Downtime Backup등 • 수초내 데이터 복제 • 원본과 동일한 물리적인 디스크량 추가 필요 • 백업 소프트웨어와 통합가능(HP Omniback등 디스크와 통합모듈제공) • 데이터 복제 중 운영볼륨의 지속적인 운영 가능 • 초기 복제 이후 변경된 내용만 복제됨 • Reverse복제 가능 • 복제 볼륨을 이용한 운영업무 수행가능 HP Confidential

  37. LDEV 1 LDEV 2 LDEV 3 3. Virtual Array 소프트웨어 소개 3.4 Secure Manager VA : SAN보안기능 • Secure Manager VA는 어레이 서브시스템이 시스템을 구성하는 중에 하나의 호스트에 할당된 LUNs을 다른 호스트에 보이지 않도록 하므로써 LUN레벨에서 보안을 향상시키는 솔루션임. • 이 소프트웨어 솔루션은 별도의 서버 장착이 아닌 디스크 레벨에서 조정이 되며 허브나 스위치를 사용하는 SAN환경에서 하나의 Fibre Channel Port에 여러 호스트가 연결 되는 곳에서 사용해야 함. • 하나의 호스트에서 자신의 스토리지 영역을 다른 호스트가 접근할 수 없도록 보호함. • Secure Manager VA는 Fibre Channel 연결을 지원하는 디스크에서만 적용이 되며, 디스크 자체 솔루션이므로 디스크별 별도의 솔루션을 적용해야 함. HP는 Mid-Range디스크에서 부터 High-End까지 동일한 소프트웨어 솔루션을 적용하도록 설계됨 HP Confidential

  38. 3. Virtual Array 소프트웨어 소개 3.5 AutoPath VA : Channel Load Balancing • AutoPath VA는 Channel Failover기능과 Channel Load Balancing기능을 내장 • AutoPath VA 디바이스 드라이버는 서버에서 운영되고 있는 어플리케이션과의 투명성을 보장함. • 사용중인 채널 장애시 및 I/O장애시 디스크 입출력중이던 어플리케이션의 중단없이 지속적으로 운영이 가능 • 데이터의 흐름에 대한 Multi-Path Load Balancing기능은 하 I/O Path에 병목현상을 일으키는 시스템의 Overhead를 제거함. • 지원 플랫폼 : HP-UX, Windows NT 4.0, Windows 2000, Linux • 항후 지원 플랫폼 : SUN Solaris, IBM AIX, Compaq Tru64 • AutoPath보다는 운영체제/Volume Manager 에서 제공되는 동일 기능 사용을 권장함. HP Confidential

  39. 3. Virtual Array 소프트웨어 소개 3.6 Clustering지원 HP SureStore E Disk Array VA-Series를 이용한 Industry-Standard High Availability & Cluster Certification을 통한 제공 지원예정 Sun Cluster 99.9% Compaq TruCluster 99.95% Today IBM HACMP Veritas Cluster Server 99.999% HP의 가용성 비젼 HP NetServer Assured Availability Supported Cluster Software Microsoft Cluster Server HP MC/ServiceGuard for Linux HP MC/ServiceGuard HP Confidential

  40. 3. Virtual Array 소프트웨어 소개 3.7 RST Tesla : 원격 모니터링 기능 • 하드웨어의 제공 소프트웨어 아니라, 원격 모니터링 솔루션으로 제공 • 자동으로 문제 발생 감지, 보고 및 사전 예방 기능 지원 • Remote Center에서 사전예방적인 CE파견 • 현재 초기 Setup단계/2002년 지원 예정 HP Confidential

  41. 지원 부문 소개 설치 사례 4. 지원부문소개 HP Confidential

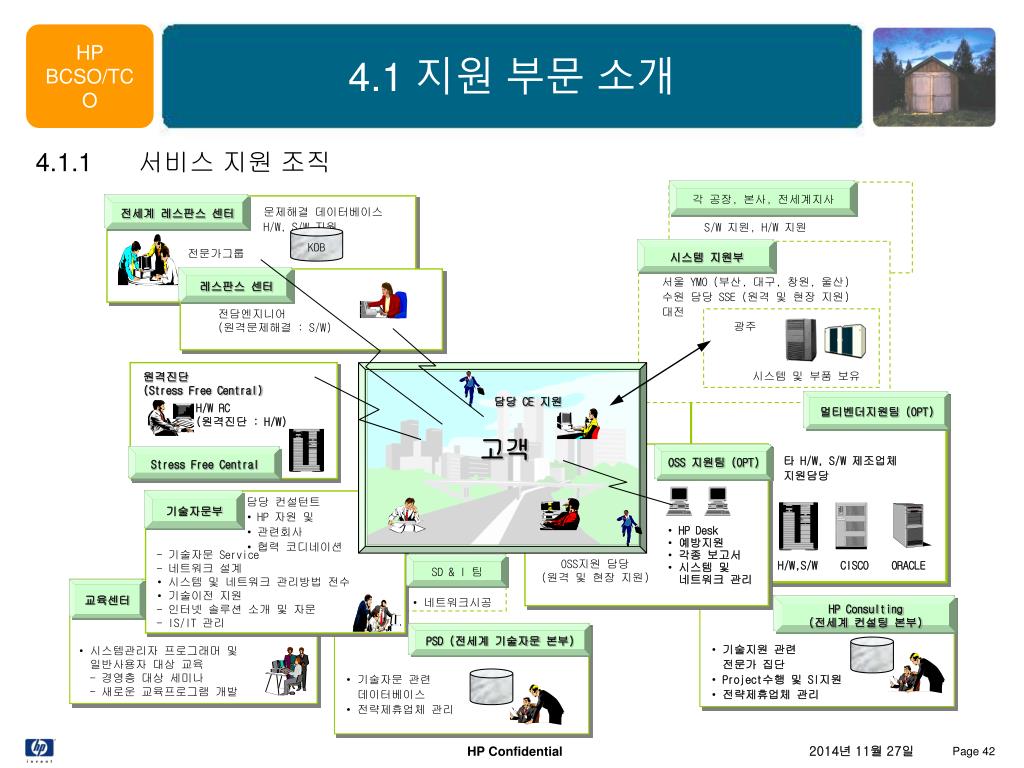

  42. 4.1 지원 부문 소개 4.1.1 서비스 지원 조직 각 공장, 본사, 전세계지사 전세계 레스판스 센터 문제해결 데이터베이스H/W, S/W 지원 S/W 지원, H/W 지원 KDB 전문가그룹 시스템 지원부 레스판스 센터 서울 YMO (부산, 대구, 창원, 울산) 수원 담당 SSE (원격 및 현장 지원) 대전 전담엔지니어 (원격문제해결 : S/W) 광주 시스템 및 부품 보유 원격진단 (Stress Free Central) 담당 CE 지원 멀티벤더지원팀 (OPT) H/W RC (원격진단 : H/W) 고객 OSS 지원팀 (OPT) Stress Free Central 타 H/W, S/W 제조업체 지원담당 • 담당 컨설턴트 • HP 자원 및 • 관련회사 • 협력 코디네이션 기술자문부 • HP Desk • 예방지원 • 각종 보고서 • 시스템 및 네트워크 관리 • - 기술자문 Service • - 네트워크 설계 • 시스템 및 네트워크 관리방법 전수 • 기술이전 지원 • - 인터넷 솔루션 소개 및 자문 • - IS/IT 관리 OSS지원 담당 (원격 및 현장 지원) H/W,S/W CISCO ORACLE SD & I 팀 교육센터 • 네트워크시공 HP Consulting (전세계 컨설팅 본부) PSD (전세계 기술자문 본부) • 기술지원 관련 전문가 집단 • Project수행 및 SI지원 • 전략제휴업체 관리 • 시스템관리자 프로그래머 및 • 일반사용자 대상 교육- 경영층 대상 세미나- 새로운 교육프로그램 개발 • 기술자문 관련 데이터베이스 • 전략제휴업체 관리 HP Confidential

  43. SAN/LAN Business Copy Critical Data Availability Performance Optimization 4.1 지원 부문 소개 4.1.2 스토리지 지원 및 서비스 지원 사업부 한국 HP 스토리지 지원 & 서비스 사업부 한 준 석 사업 개발 기업 마케팅 프리 세일즈 & 컨설팅 커머셜 마케팅 지원 &서비스 영업 한준석 우주화 김상준, 채정환 서춘식,장재식 우주화 유원선 스토리지 지원 엔지니어 팀 김상준 미션 크리티컬 삼 성 통신/정부 커머셜 수 원 대 전 부 산 콜 센터 곽종호 조상덕 연광흠 전경철 권익균 김천제 이왕규 장순길 김상종 윤부현 장정희 김형군 공용섭 심현우 이종혁 이동주 나기선 문상준 김창림 윤민수 박종식 강민국 전재순 이경근 김현석 정재원 이봉성 권형석 문창훈 이광희 채성철 김용호 최임운 최원대 이철승 안윤도 강종오 김동섭 최병철 김인수 이경기 박종현 박근수 이동열 전진수 손선섭 조영오 이도순 이경호 현종남 최성희 송종혁 신태화 김병수 정운용 윤종호 설수환 고순식 HP Confidential

  44. 4.2 설치 사례 • 한솔텔레콤 • 한국통신프리텔 • 한국통신하이텔 교육 포탈 • 온세통신(신비로) • 동부전자 • 포스코 • 엣폰 • SK텔레콤(ERP) • 삼성전자 • 코카콜라 • 두산 • 기타 총 100 여대 HP Confidential

  45. 4.3 업계 인지도 전세계 스토리지 고객만족도 조사 – 1위 • Product Quality and Reliability • Product Compatibility/Scalability • Technical Support • Vendor Responsiveness • Profitability • Price/Performance Ratio • Marketing and Sales Support • Training and Certification Source : CRN(Computer Reseller Network), 2001 External Attached Storage Customer Satisfaction Survey HP Confidential

  46. 4.3 업계 인지도 DH Brown기관에서 인정한 1위 스토리지 업체 HP Confidential

  47. 5. VA7410비교자료 HP Confidential

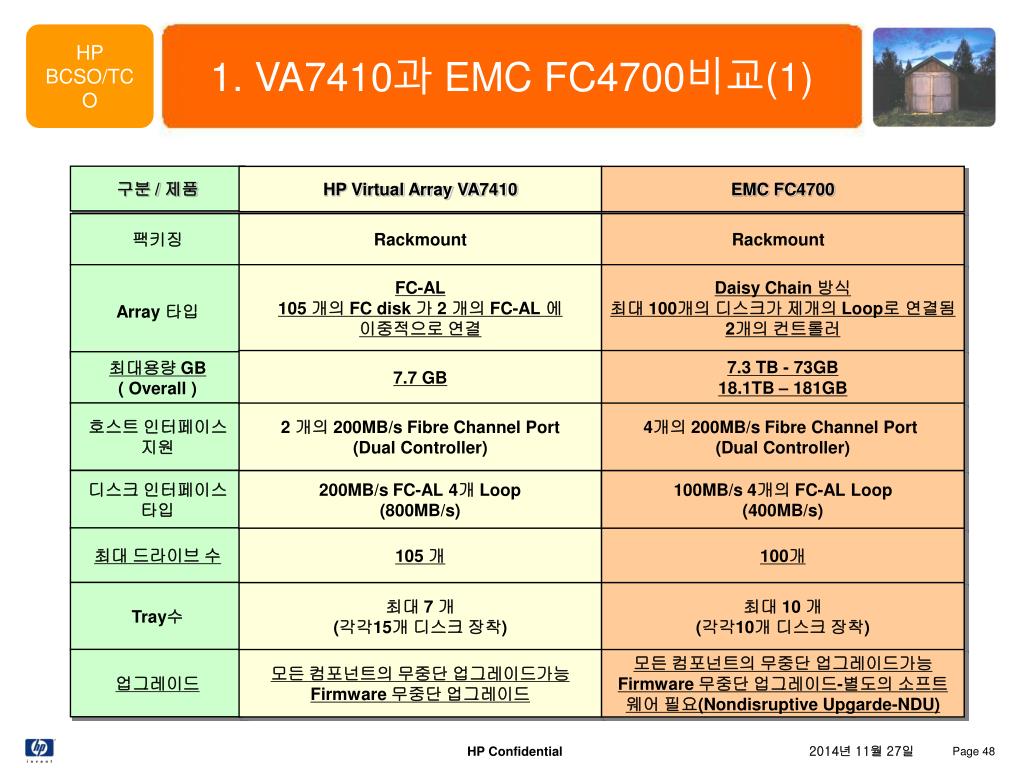

  48. 구분 / 제품 HP Virtual Array VA7410 EMC FC4700 팩키징 Rackmount Rackmount Array 타입 FC-AL 105 개의 FC disk 가 2 개의 FC-AL 에 이중적으로 연결 Daisy Chain 방식 최대 100개의 디스크가 제개의Loop로 연결됨 2개의 컨트롤러 7.7 GB 7.3 TB - 73GB 18.1TB – 181GB 최대용량 GB ( Overall ) 호스트 인터페이스 지원 2 개의 200MB/s Fibre Channel Port (Dual Controller) 4개의 200MB/s Fibre Channel Port (Dual Controller) 디스크 인터페이스 타입 200MB/s FC-AL 4개 Loop (800MB/s) 100MB/s 4개의 FC-AL Loop (400MB/s) 최대 드라이브 수 105 개 100개 Tray수 최대 7 개 (각각15개 디스크 장착) 최대 10 개 (각각10개 디스크 장착) 업그레이드 모든 컴포넌트의 무중단 업그레이드가능 Firmware 무중단 업그레이드 모든 컴포넌트의 무중단 업그레이드가능 Firmware 무중단 업그레이드-별도의 소프트웨어 필요(Nondisruptive Upgarde-NDU) 1. VA7410과 EMC FC4700비교(1) HP Confidential

  49. 구분 / 제품 HP Virtual Array VA7410 EMC FC4700 지원되는 호스트 플랫폼 HP-UX 11.0, 11i , MPE/iX , Windows NT , Windows 2000, Linux , SUN Solaris, Netware, AIX Sun Solaris, Windows NT ,Windows 2000 IBM AIX, HP-UX 지원되는 드라이브 18.2 GB, - 15,000 rpm 36.4 GB , 73GB - 10,000 rpm 18GB, 36GB – 15,000 rpm 18GB, 36GB, 73GB - 10,000 rpm 181GB – 7,200 rpm 지원되는 RAID RAID1, RAID5DP25 AutoRaid Technoloy multi level hierarchy 0, 0+1, 1, 5 Tray를 4 개의 Loop로 연결 RAID Mix가능 Single Point of Failure No Single Point of Failure No Single point of Failure 최대 캐쉬(MB) 4,096MB (2,048MB Mirrored Cache) Backup Battery 지속시간 - 3 day 2,048MB (1,024MB Mirrored Cache) Backup Battery 지속시간 – 72시간 OLTP I/O성능 (IOPS:초당입출력) 60,000 IOPs cache 16,000 IOPs disk ? Batch I/O성능 (MB/s) 720 MB/s 1. VA7410과 EMC FC4700비교(2) HP Confidential

  50. 로컬 복제 소프트웨어 Business Copy VA SnapView Channel Failover & Load Balancing소프트웨어 AutoPath VA Application Transparent Failover(ATF) 보안소프트웨어 Secure Manager VA Access Logix 재난 복구 솔루션 SAN Link & SV3000 MirrorView DB Tuning 소프트웨어 Precise Full Version DB Tuning for Oracle (Precise Oracle DB Version OEM) 1. VA7410과 EMC FC4700비교(3) 구분 / 제품 HP Virtual Array VA7410 EMC FC4700 관리 소프트웨어 Command View VA Navisphere Manager Navisphere Analyzer Navisphere Organizer CLARalert 주) DB Tuning 소프트웨어는 스토리지 솔루션과 무관한 서버의 어플리케이션 Tuning프로그램임 HP Confidential
