1. 全品 中考物理复习 分册 制作：孙爱云

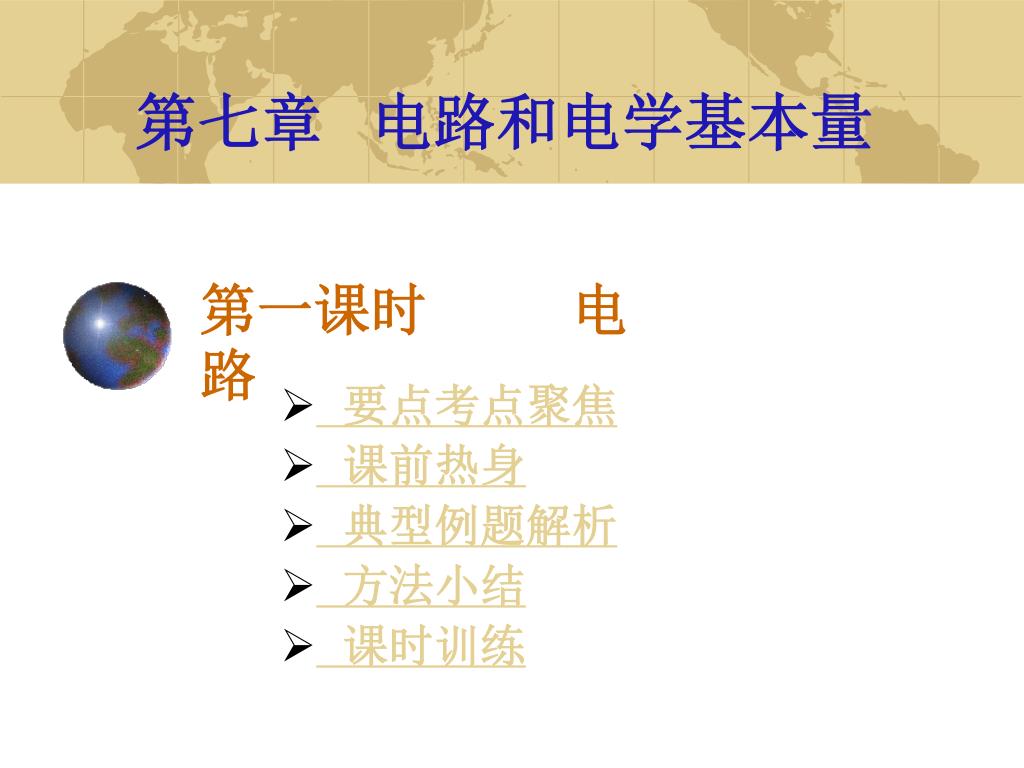

2. 第七章 电路和电学基本量 第一课时 电 路 要点考点聚焦 课前热身 典型例题解析 方法小结 课时训练

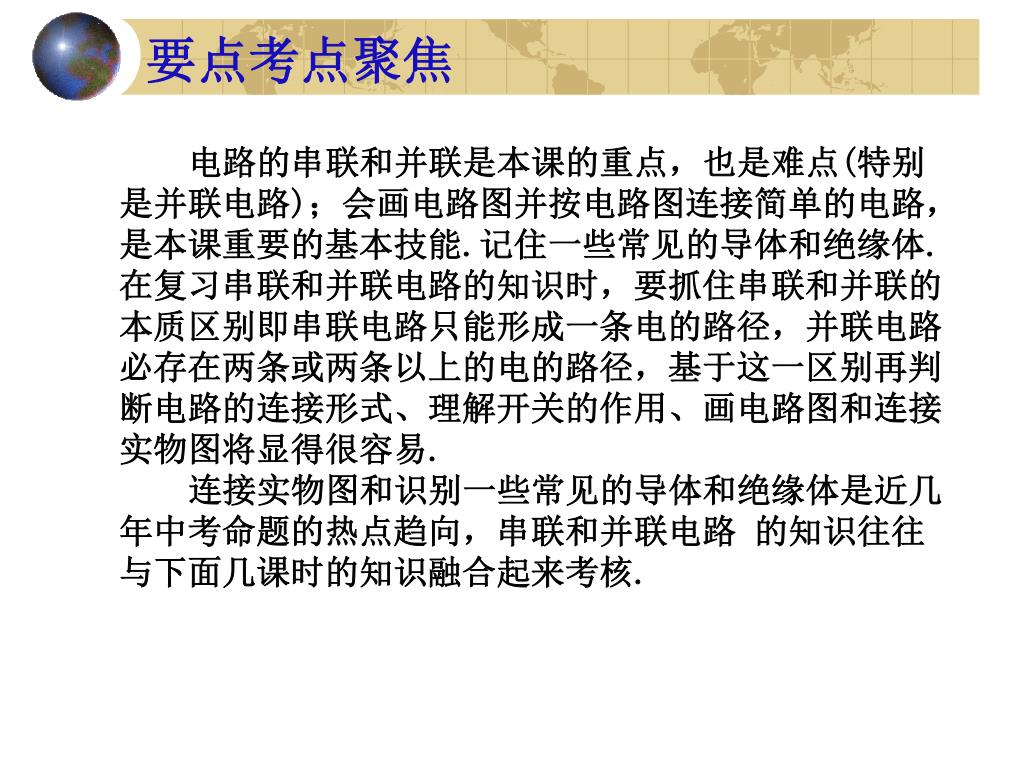

3. 要点考点聚焦 电路的串联和并联是本课的重点，也是难点(特别是并联电路)；会画电路图并按电路图连接简单的电路，是本课重要的基本技能.记住一些常见的导体和绝缘体.在复习串联和并联电路的知识时，要抓住串联和并联的本质区别即串联电路只能形成一条电的路径，并联电路必存在两条或两条以上的电的路径，基于这一区别再判断电路的连接形式、理解开关的作用、画电路图和连接实物图将显得很容易. 连接实物图和识别一些常见的导体和绝缘体是近几年中考命题的热点趋向，串联和并联电路 的知识往往与下面几课时的知识融合起来考核.

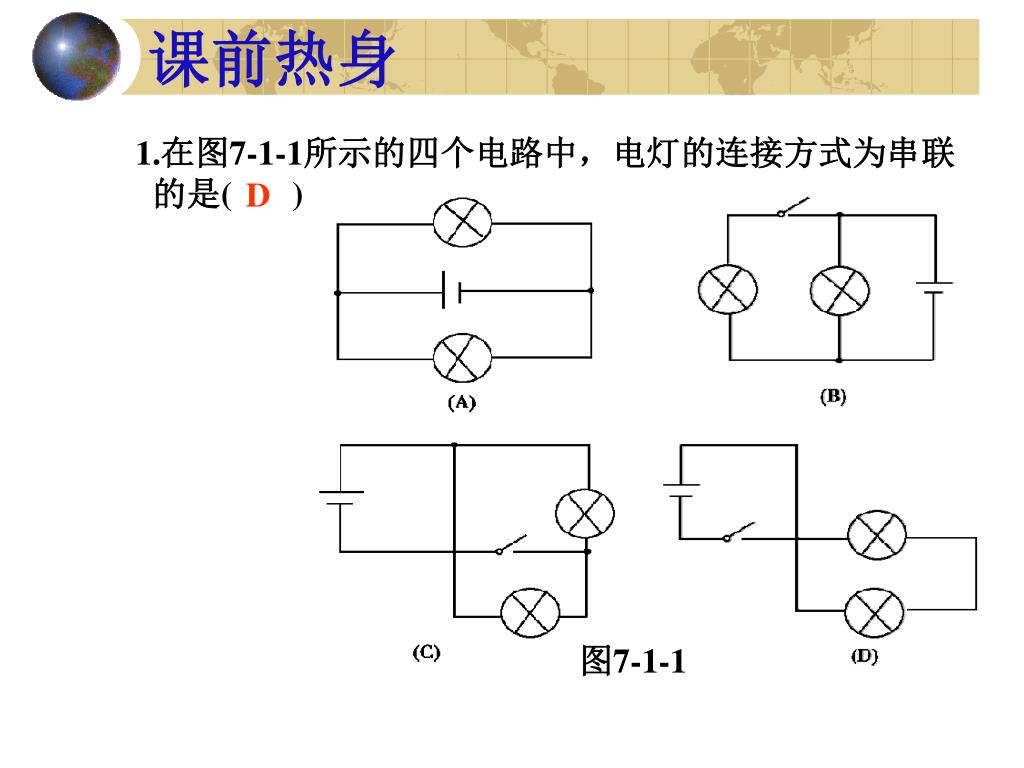

4. 课前热身 1.在图7-1-1所示的四个电路中，电灯的连接方式为串联 的是() D 图7-1-1

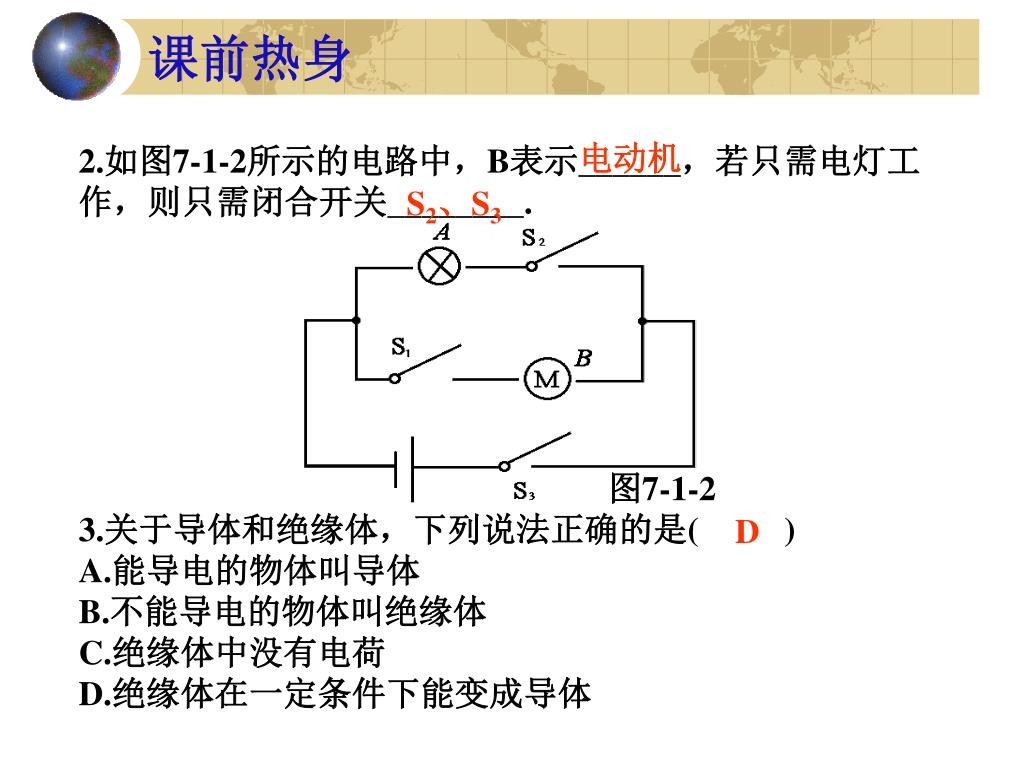

5. 课前热身 电动机 2.如图7-1-2所示的电路中，B表示______，若只需电灯工作，则只需闭合开关________. 图7-1-2 3.关于导体和绝缘体，下列说法正确的是( ) A.能导电的物体叫导体 B.不能导电的物体叫绝缘体 C.绝缘体中没有电荷 D.绝缘体在一定条件下能变成导体 S2、S3 D

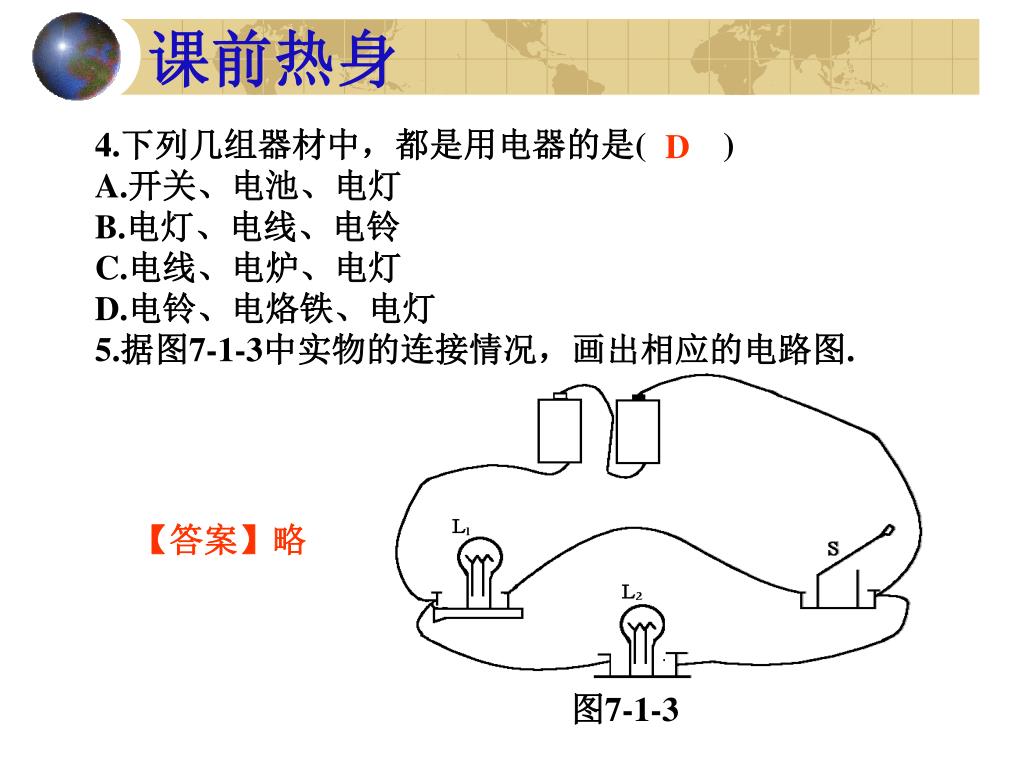

6. 课前热身 4.下列几组器材中，都是用电器的是( ) A.开关、电池、电灯 B.电灯、电线、电铃 C.电线、电炉、电灯 D.电铃、电烙铁、电灯 5.据图7-1-3中实物的连接情况，画出相应的电路图. D 【答案】略 图7-1-3

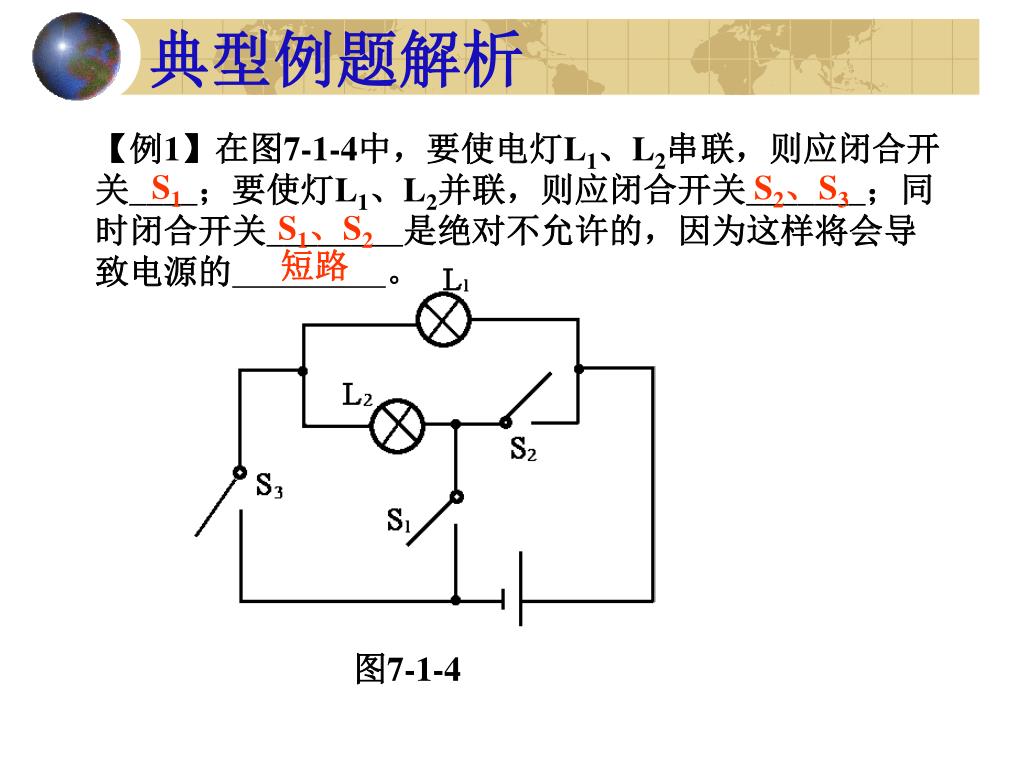

7. 典型例题解析 【例1】在图7-1-4中，要使电灯L1、L2串联，则应闭合开关____；要使灯L1、L2并联，则应闭合开关_______；同 时闭合开关________是绝对不允许的，因为这样将会导致电源的。 S1 S2、S3 S1、S2 短路 图7-1-4

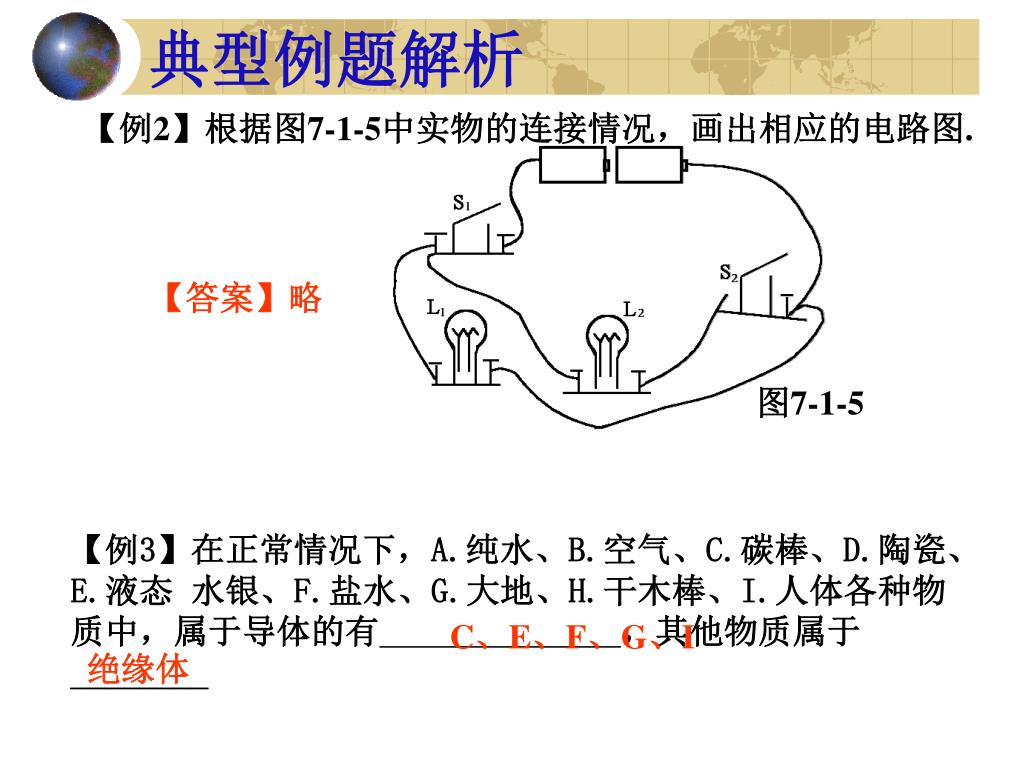

8. 【例2】根据图7-1-5中实物的连接情况，画出相应的电路图.【例2】根据图7-1-5中实物的连接情况，画出相应的电路图. 典型例题解析 【答案】略 图7-1-5 【例3】在正常情况下，A.纯水、B.空气、C.碳棒、D.陶瓷、E.液态 水银、F.盐水、G.大地、H.干木棒、I.人体各种物质中，属于导体的有，其他物质属于________ C、E、F、G、I 绝缘体

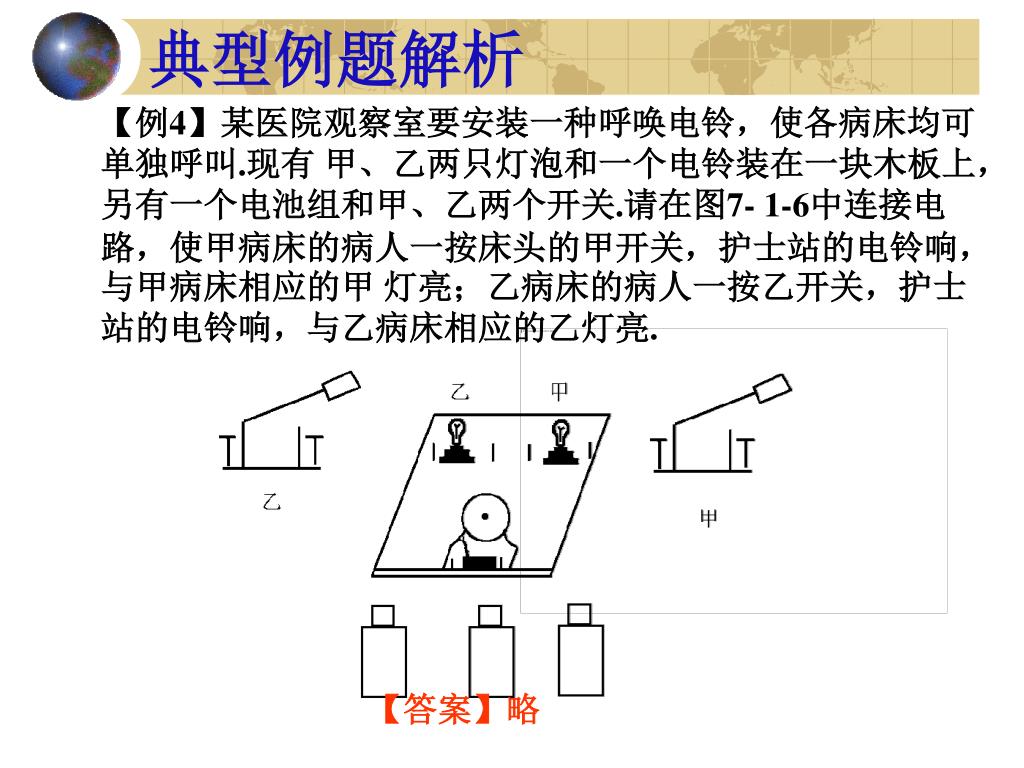

9. 【例4】某医院观察室要安装一种呼唤电铃，使各病床均可单独呼叫.现有 甲、乙两只灯泡和一个电铃装在一块木板上，另有一个电池组和甲、乙两个开关.请在图7- 1-6中连接电路，使甲病床的病人一按床头的甲开关，护士站的电铃响，与甲病床相应的甲 灯亮；乙病床的病人一按乙开关，护士站的电铃响，与乙病床相应的乙灯亮. 典型例题解析 【答案】略

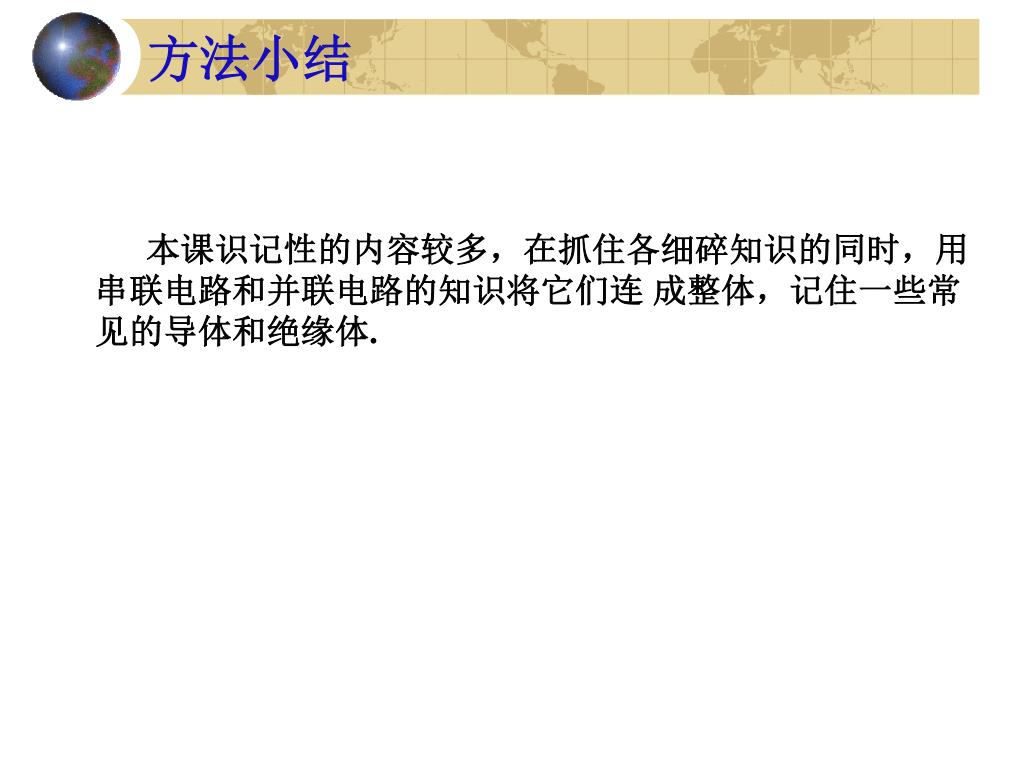

10. 方法小结 本课识记性的内容较多，在抓住各细碎知识的同时，用串联电路和并联电路的知识将它们连 成整体，记住一些常见的导体和绝缘体.

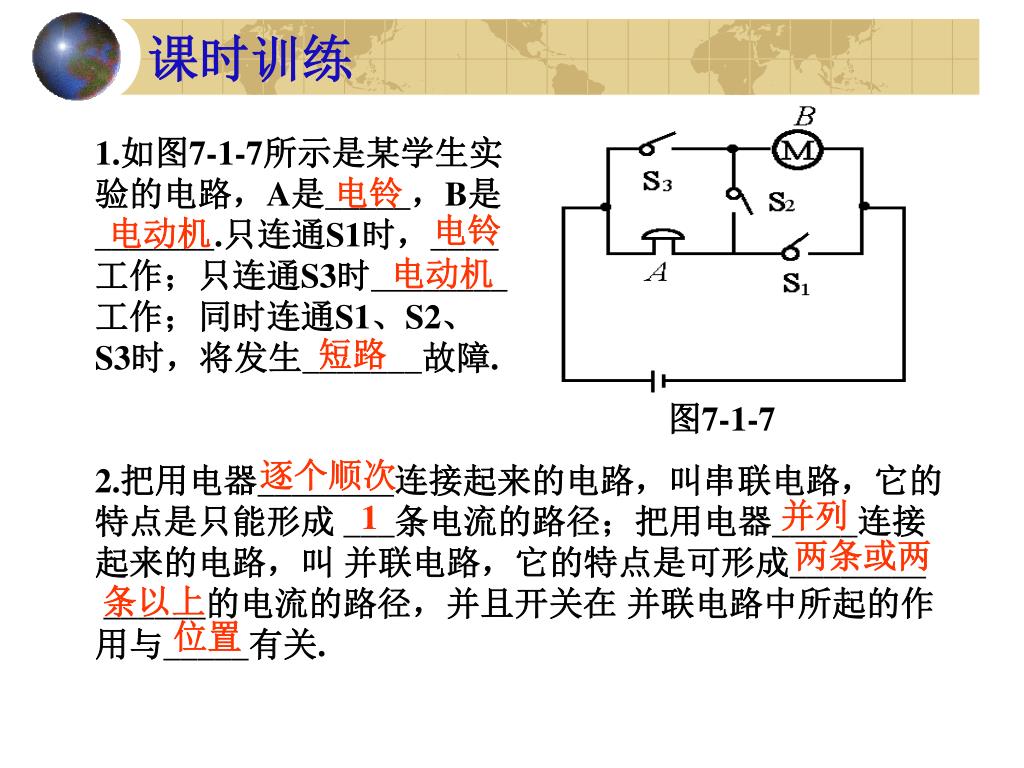

11. 课时训练 1.如图7-1-7所示是某学生实 验的电路，A是_____，B是 _______.只连通S1时，____ 工作；只连通S3时________ 工作；同时连通S1、S2、 S3时，将发生_______故障. 2.把用电器________连接起来的电路，叫串联电路，它的特点是只能形成 ___条电流的路径；把用电器_____连接起来的电路，叫 并联电路，它的特点是可形成________ ______的电流的路径，并且开关在 并联电路中所起的作用与_____有关. 电铃 电铃 电动机 电动机 短路 图7-1-7 逐个顺次 并列 1 两条或两 条以上 位置

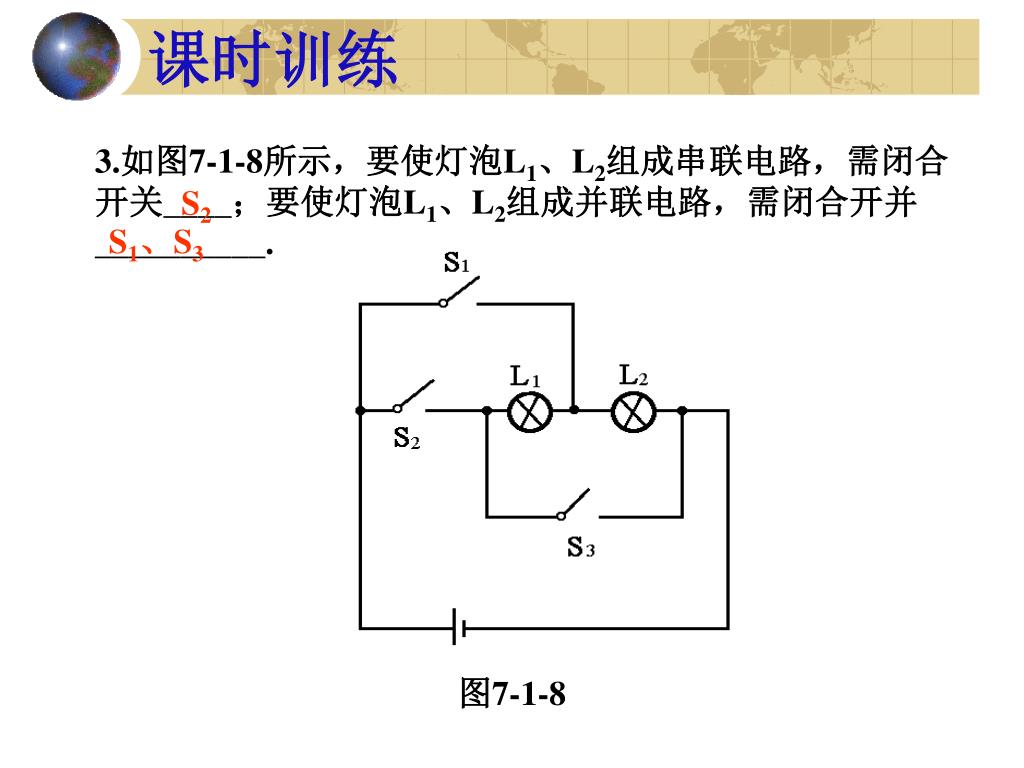

12. 课时训练 3.如图7-1-8所示，要使灯泡L1、L2组成串联电路，需闭合开关____；要使灯泡L1、L2组成并联电路，需闭合开并__________. S2 S1、S3 图7-1-8

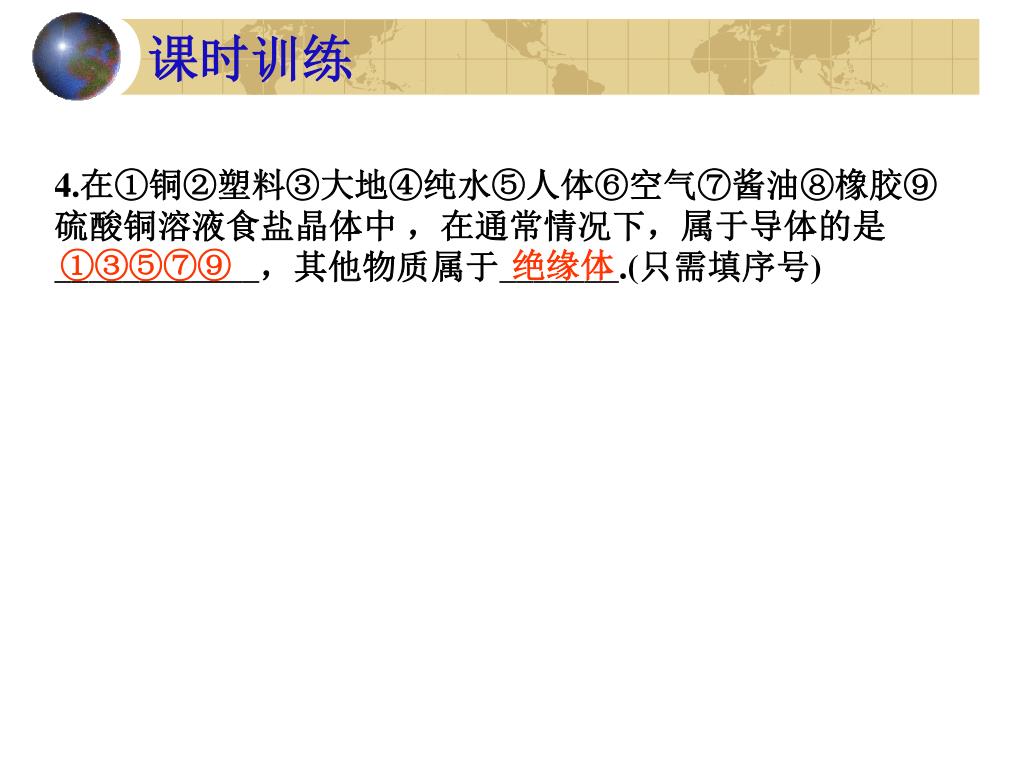

13. 课时训练 4.在①铜②塑料③大地④纯水⑤人体⑥空气⑦酱油⑧橡胶⑨硫酸铜溶液食盐晶体中 ，在通常情况下，属于导体的是 ____________，其他物质属于_______.(只需填序号) ①③⑤⑦⑨ 绝缘体

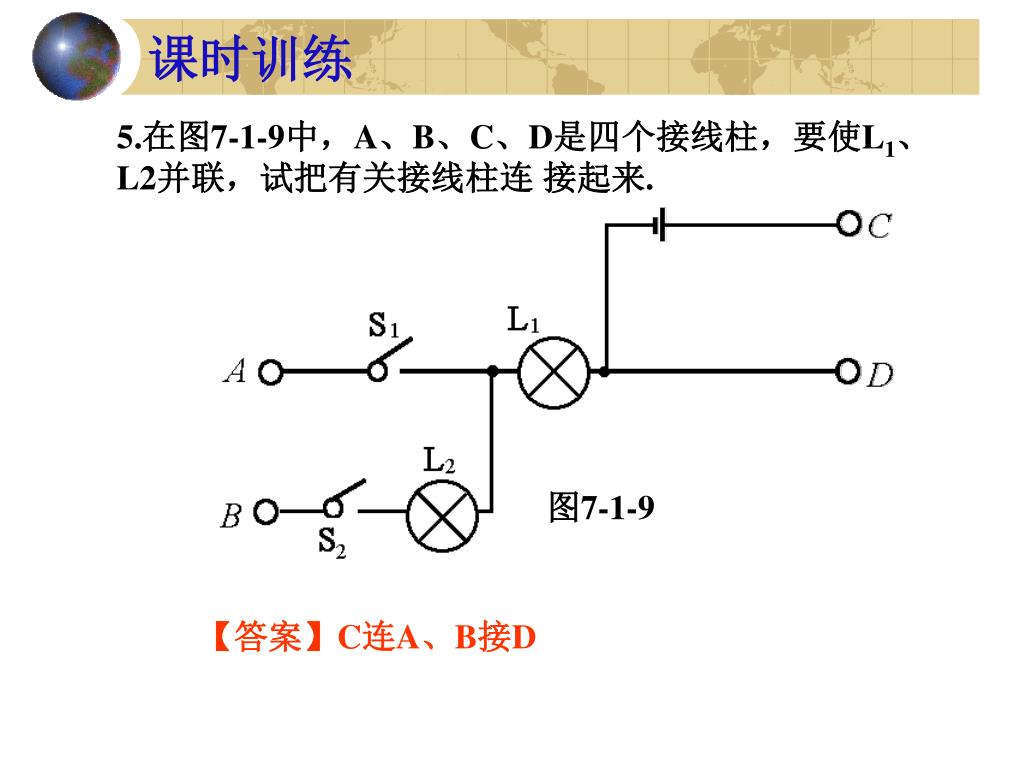

14. 课时训练 5.在图7-1-9中，A、B、C、D是四个接线柱，要使L1、L2并联，试把有关接线柱连 接起来. 图7-1-9 【答案】C连A、B接D

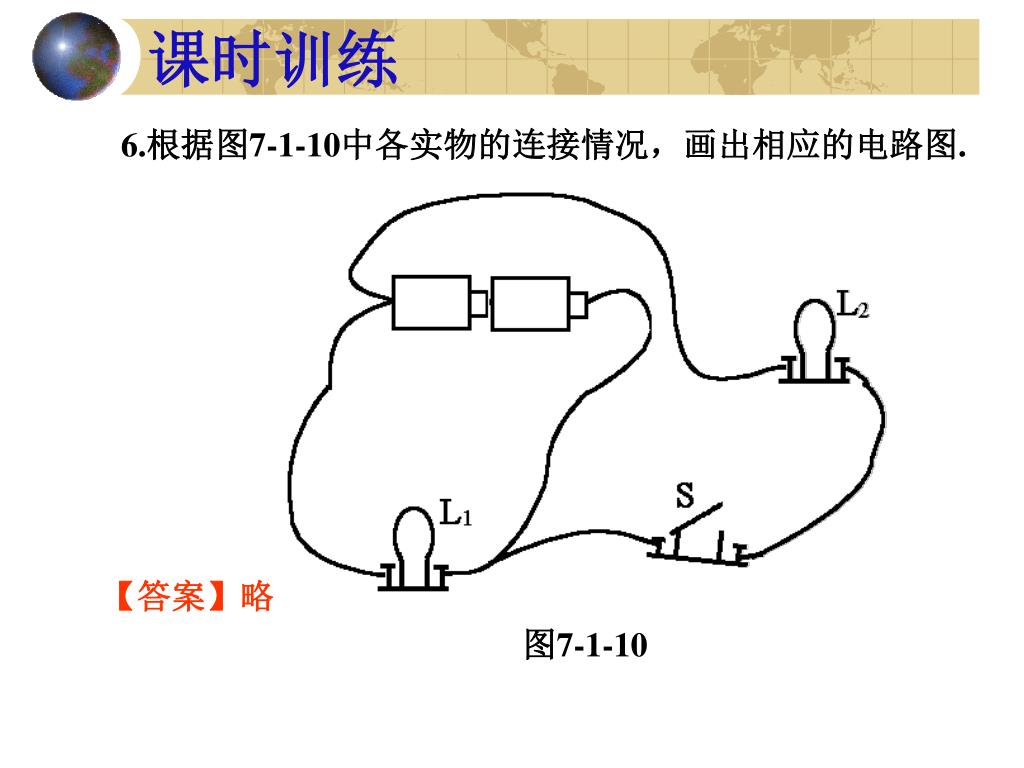

15. 课时训练 6.根据图7-1-10中各实物的连接情况，画出相应的电路图. 【答案】略 图7-1-10

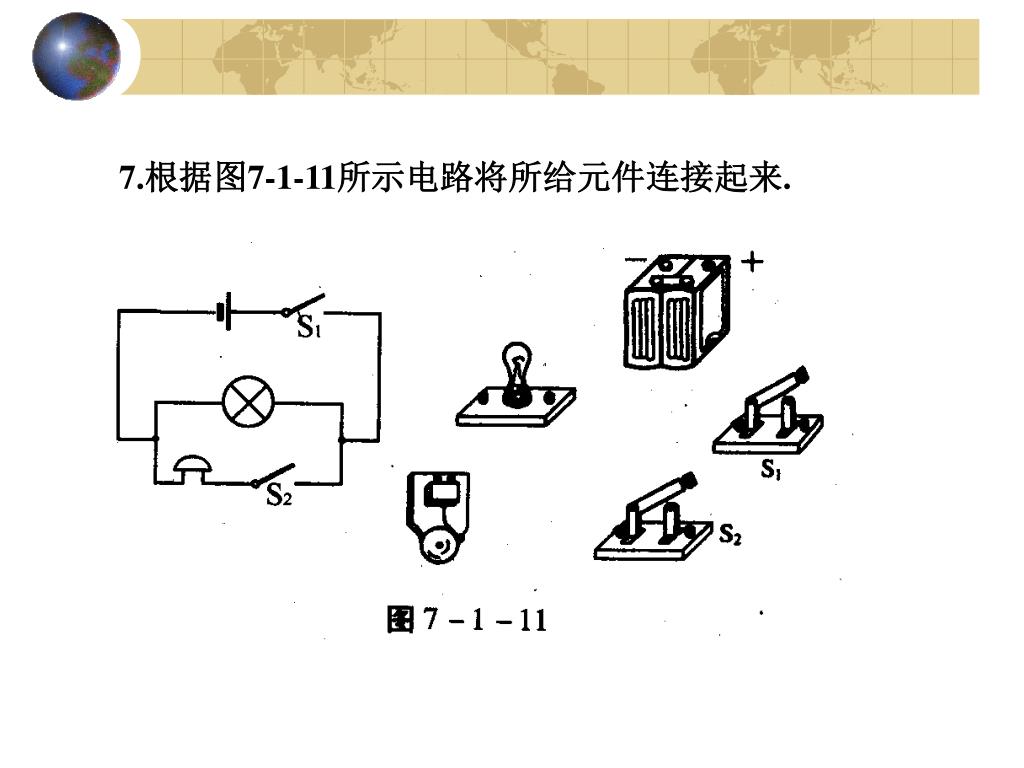

16. 7.根据图7-1-11所示电路将所给元件连接起来.

17. 再见！
