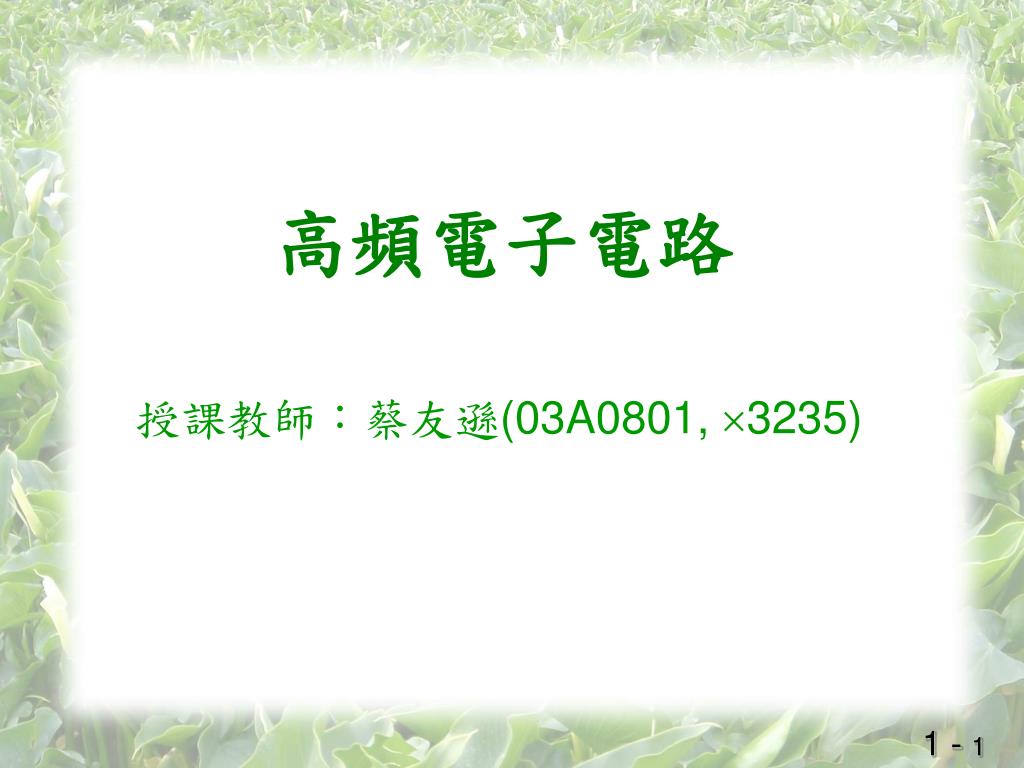

  1. 高頻電子電路 授課教師：蔡友遜(03A0801, 3235)

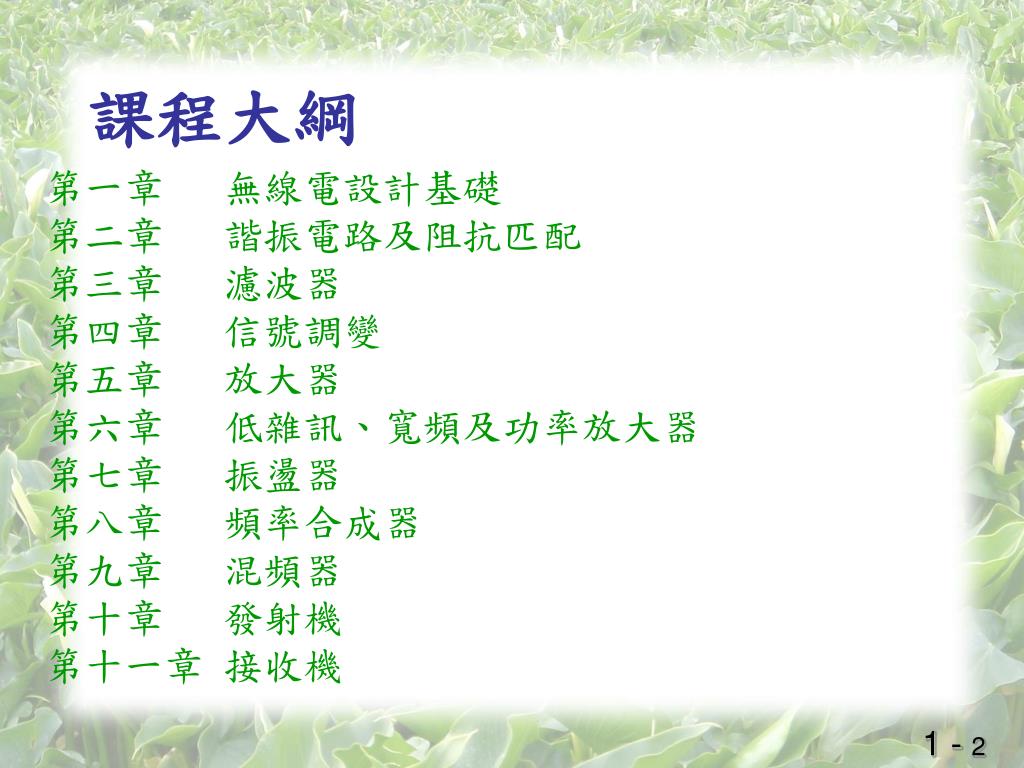

  2. 課程大綱 第一章 無線電設計基礎 第二章 諧振電路及阻抗匹配 第三章 濾波器 第四章 信號調變 第五章 放大器 第六章 低雜訊、寬頻及功率放大器 第七章 振盪器 第八章 頻率合成器 第九章 混頻器 第十章 發射機 第十一章 接收機

  3. 教學目標 本課程的目的在建立學生有關高頻電子電路的基礎知識，並學習如何設計與分析高頻電子電路的能力。課程將以高頻通信電路為主題來引導學生，以期能建立往後之射頻微波電路設計與分析的能力。

  4. 教科書 實用無線電設計, 袁杰 著, 全華科技圖書, 2004. 參考資料 1、無線電高頻電路, 袁杰 著, 全華科技圖書, 2002. 2、高頻通訊電路設計, 袁帝文 等著, 高立圖書, 2007.

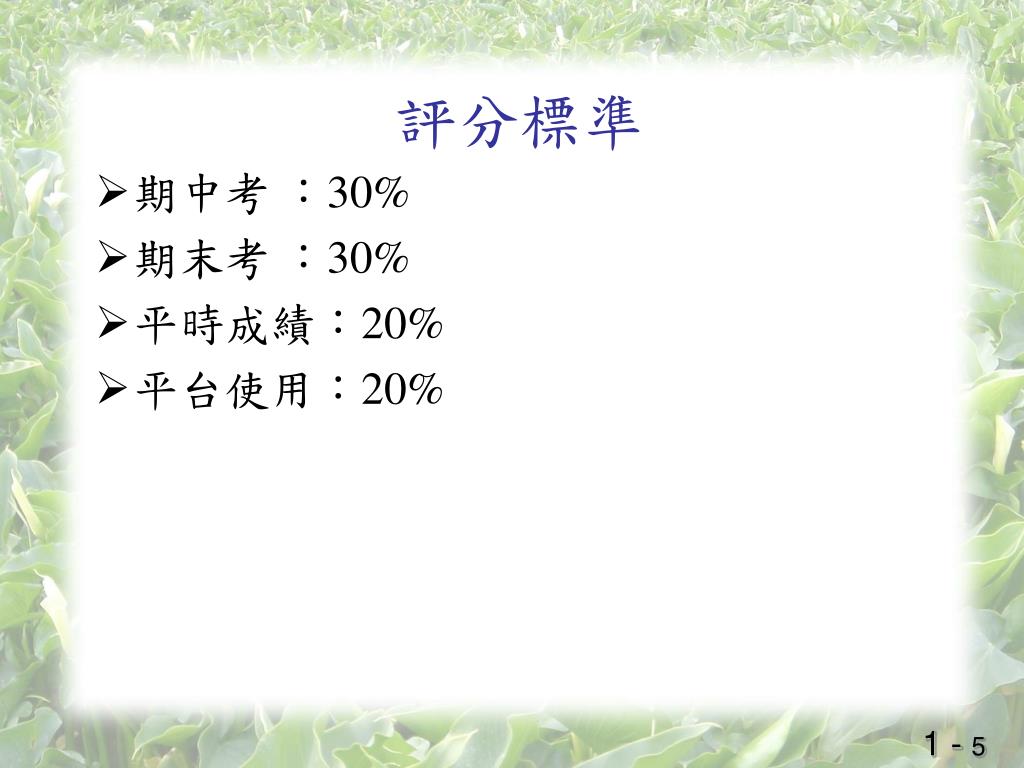

  5. 評分標準 • 期中考 ：30% • 期末考 ：30% • 平時成績：20% • 平台使用：20%

  6. 第一章 無線電設計基礎

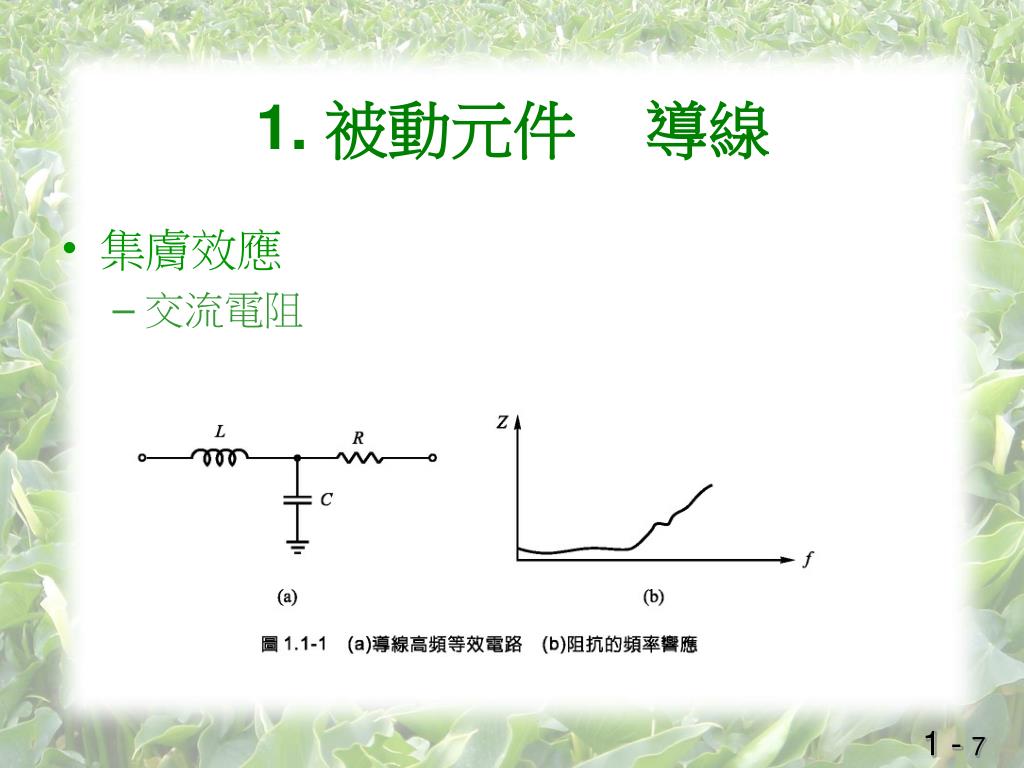

  7. 1. 被動元件 導線 • 集膚效應 • 交流電阻

  8. 電阻 • 薄膜晶片電阻

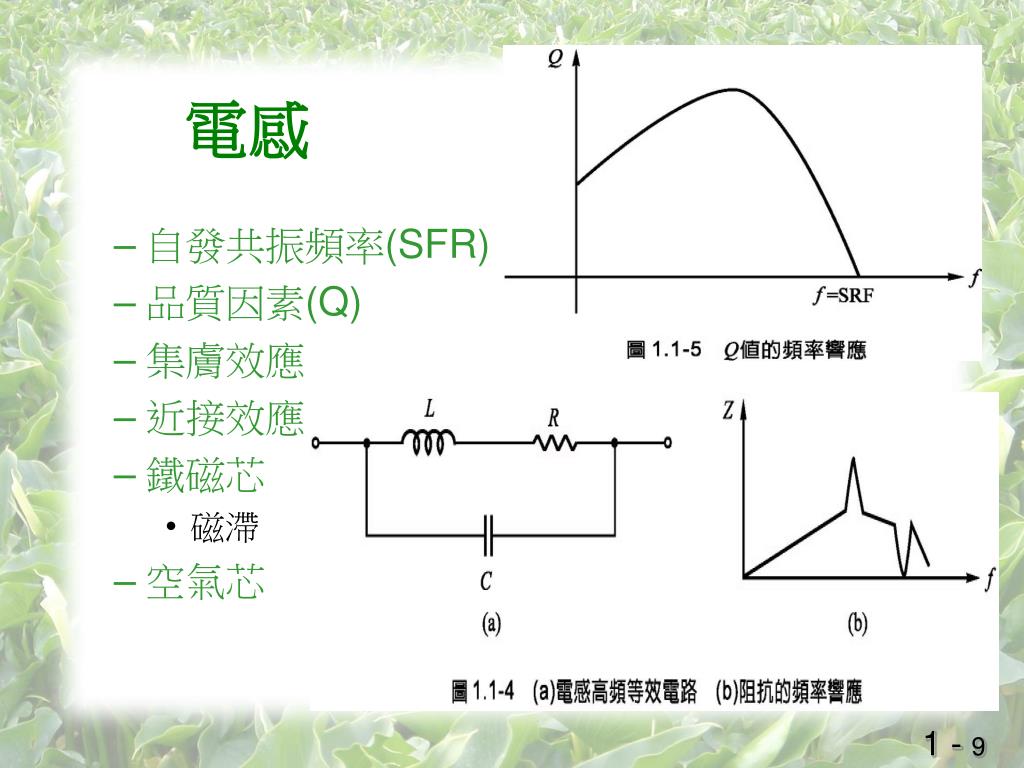

  9. 電感 • 自發共振頻率(SFR) • 品質因素(Q) • 集膚效應 • 近接效應 • 鐵磁芯 • 磁滯 • 空氣芯

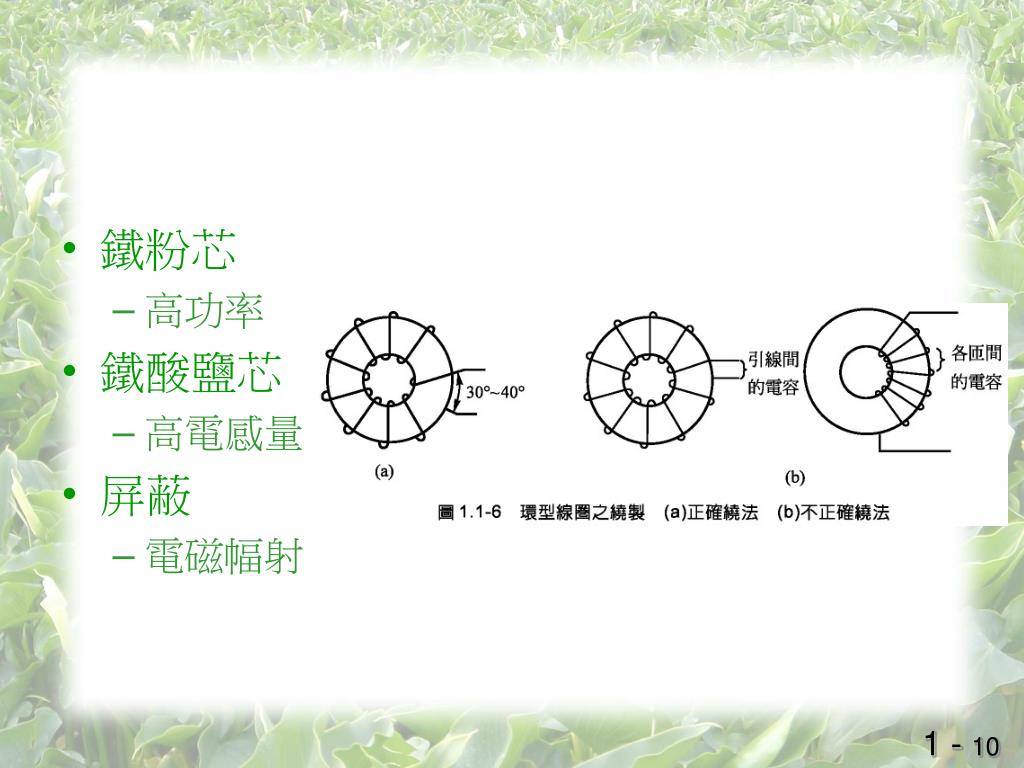

  10. 鐵粉芯 • 高功率 • 鐵酸鹽芯 • 高電感量 • 屏蔽 • 電磁幅射

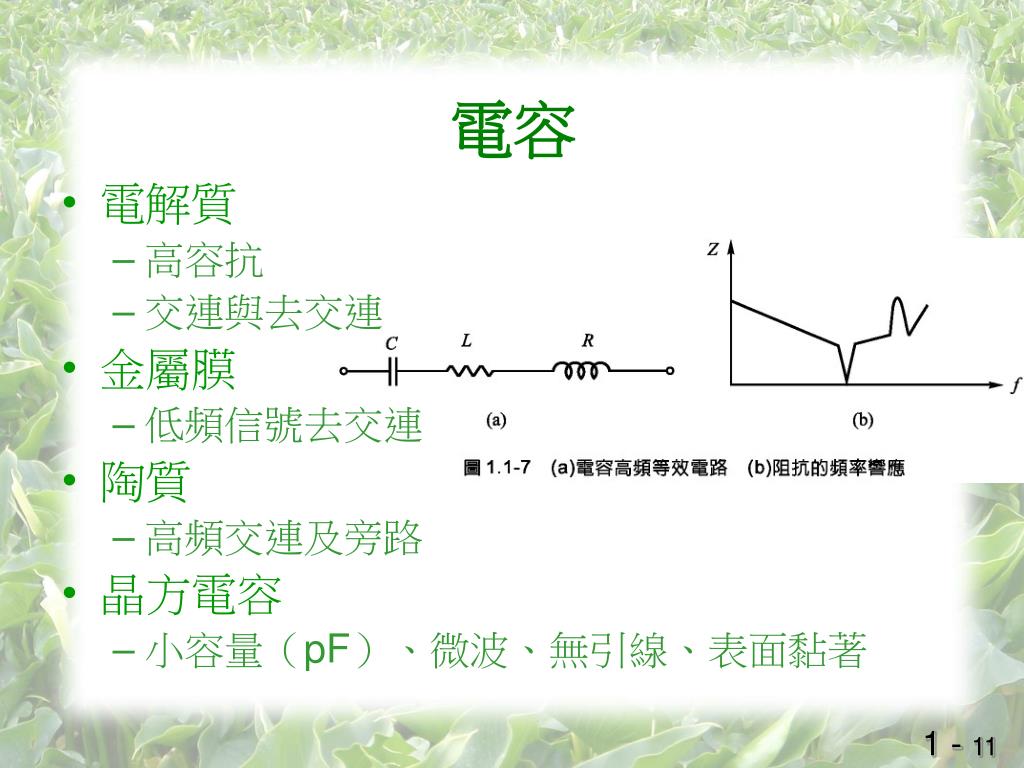

  11. 電容 • 電解質 • 高容抗 • 交連與去交連 • 金屬膜 • 低頻信號去交連 • 陶質 • 高頻交連及旁路 • 晶方電容 • 小容量（pF）、微波、無引線、表面黏著

  12. 2. 微帶線 • 傳輸信號 • 製成微波被動元件及電路 • 特性阻抗（Z0）、介電常數（） 導體寬度（w）、基板厚度（h） • Z0=50、低阻抗寬導體

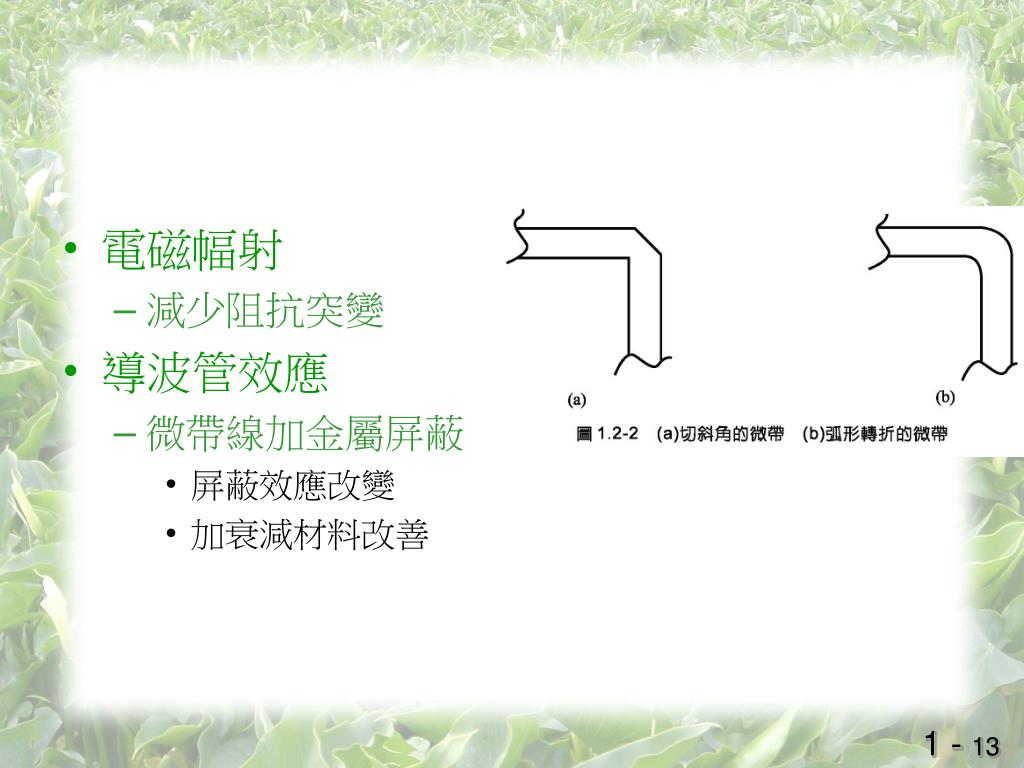

  13. 電磁幅射 • 減少阻抗突變 • 導波管效應 • 微帶線加金屬屏蔽 • 屏蔽效應改變 • 加衰減材料改善

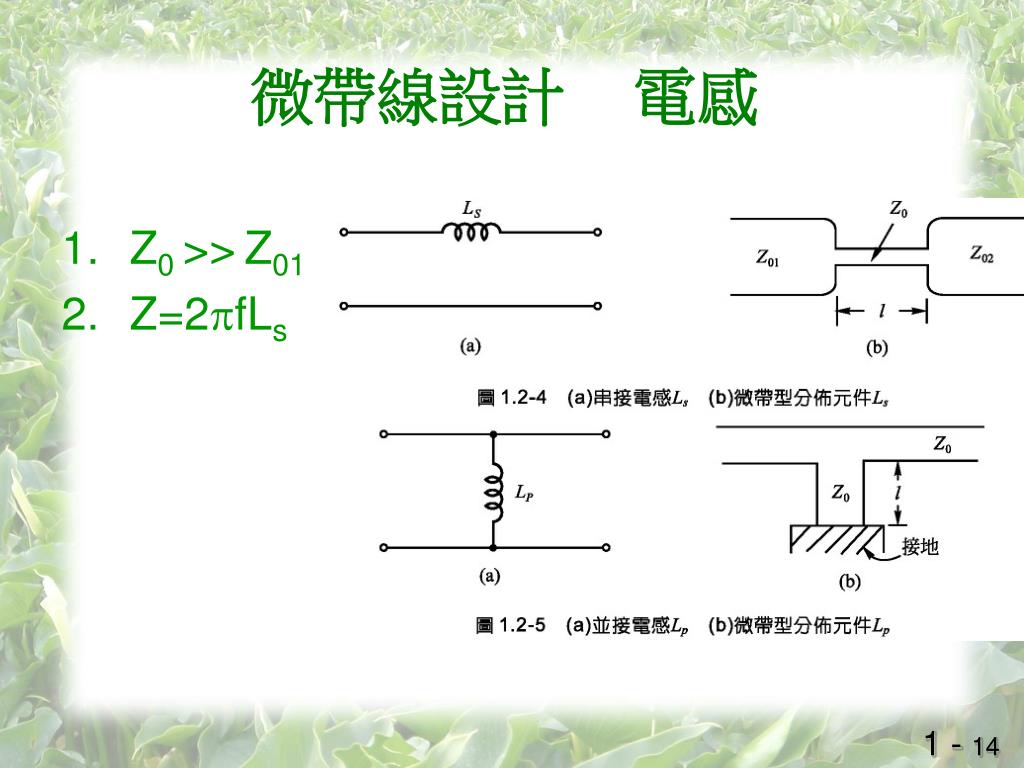

  14. 微帶線設計 電感 • Z0 >>Z01 • Z=2fLs

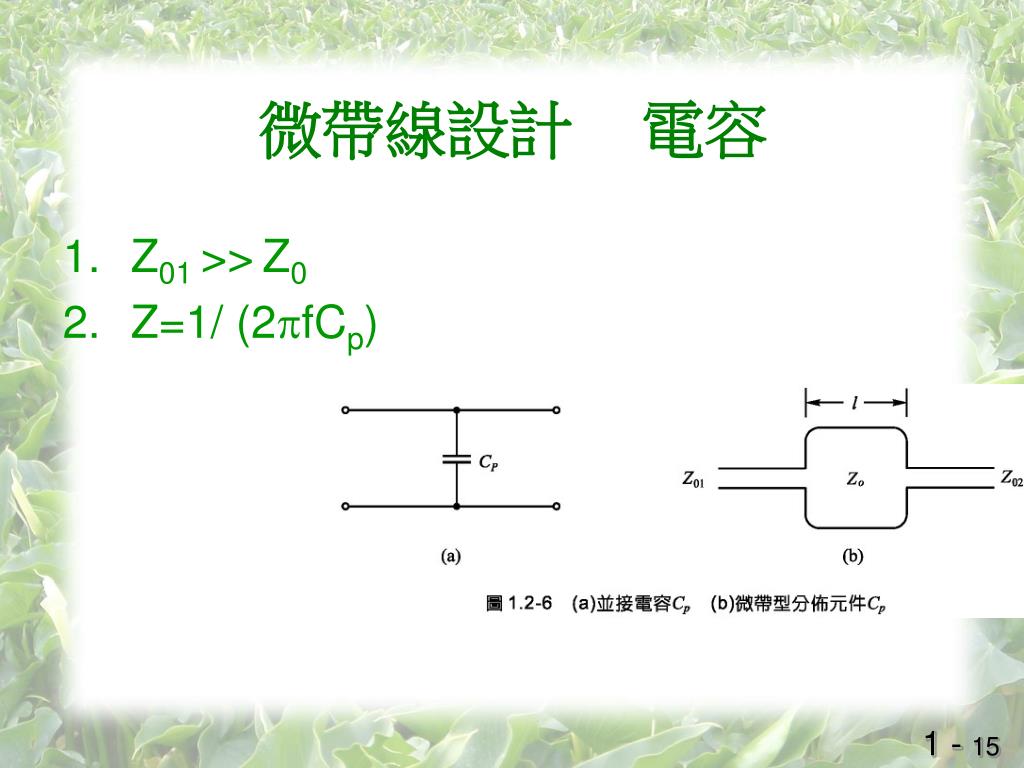

  15. 微帶線設計 電容 • Z01 >>Z0 • Z=1/ (2fCp)

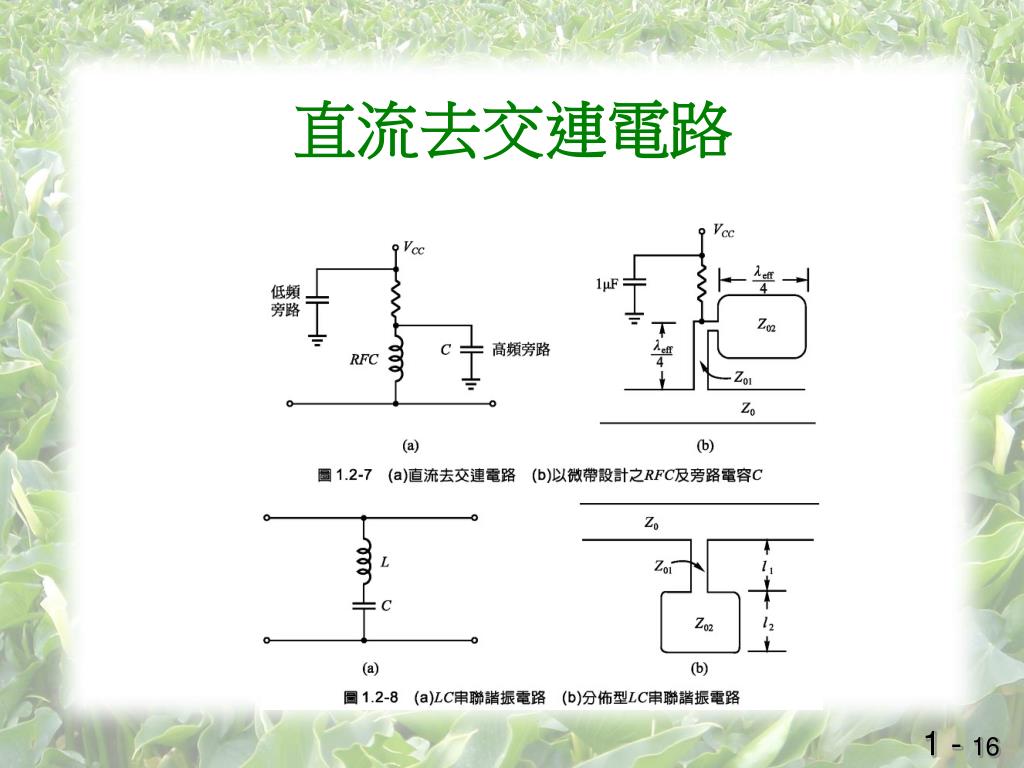

  16. 直流去交連電路

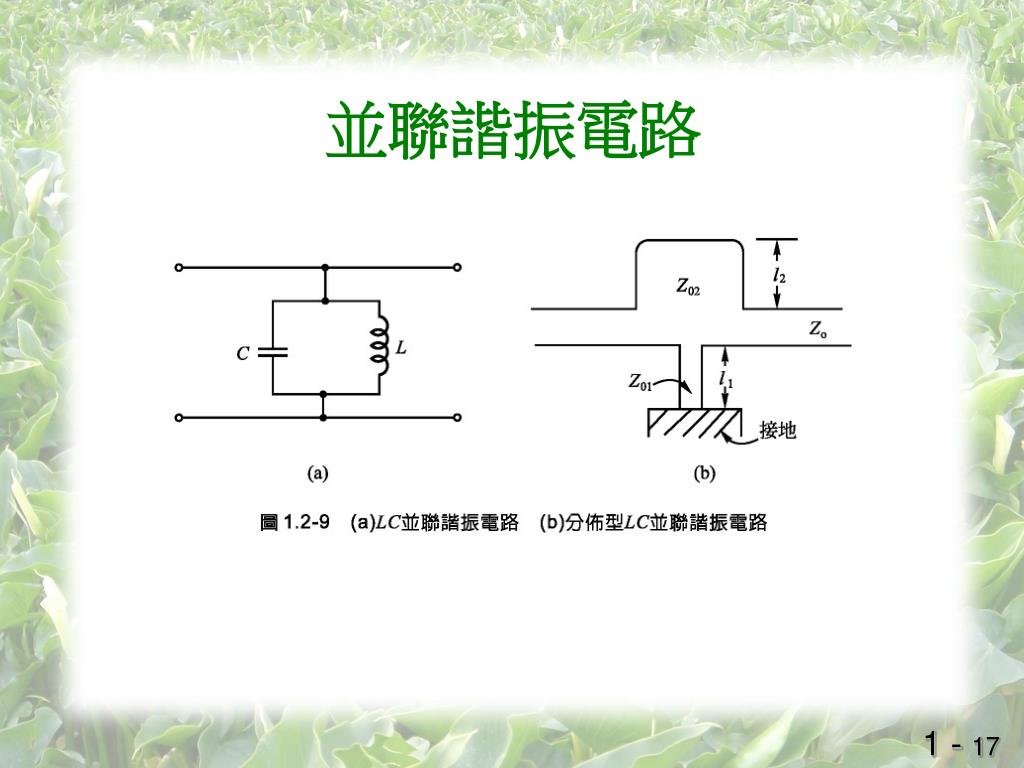

  17. 並聯諧振電路

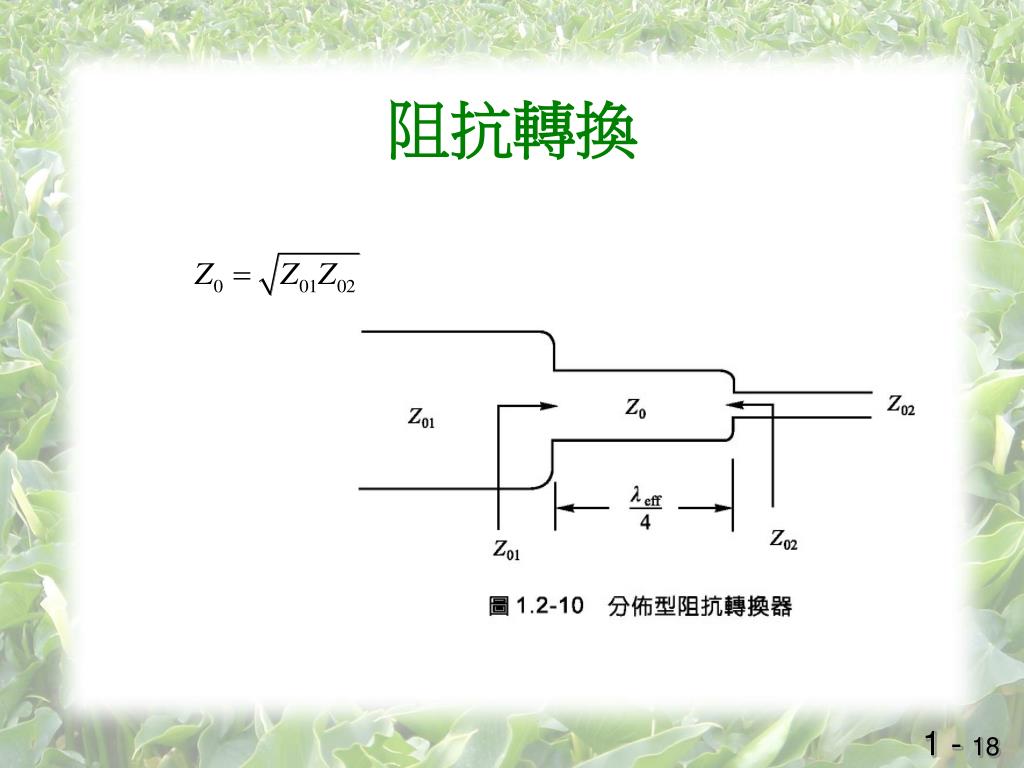

  18. 阻抗轉換
