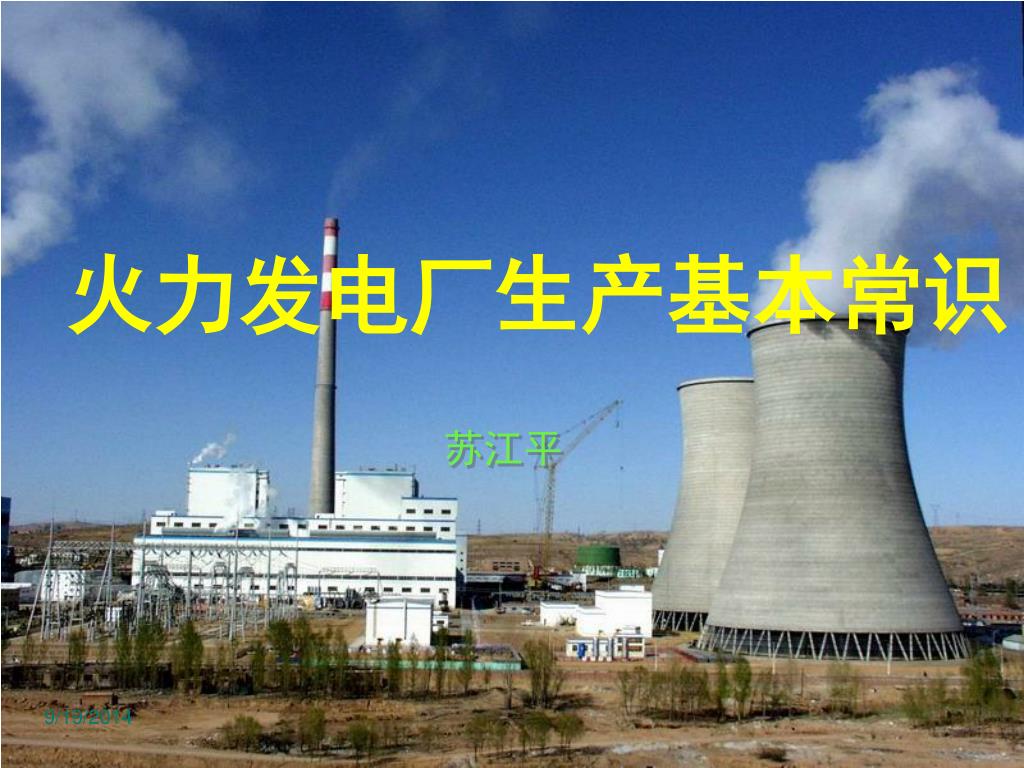

  1. 火力发电厂生产基本常识 苏江平

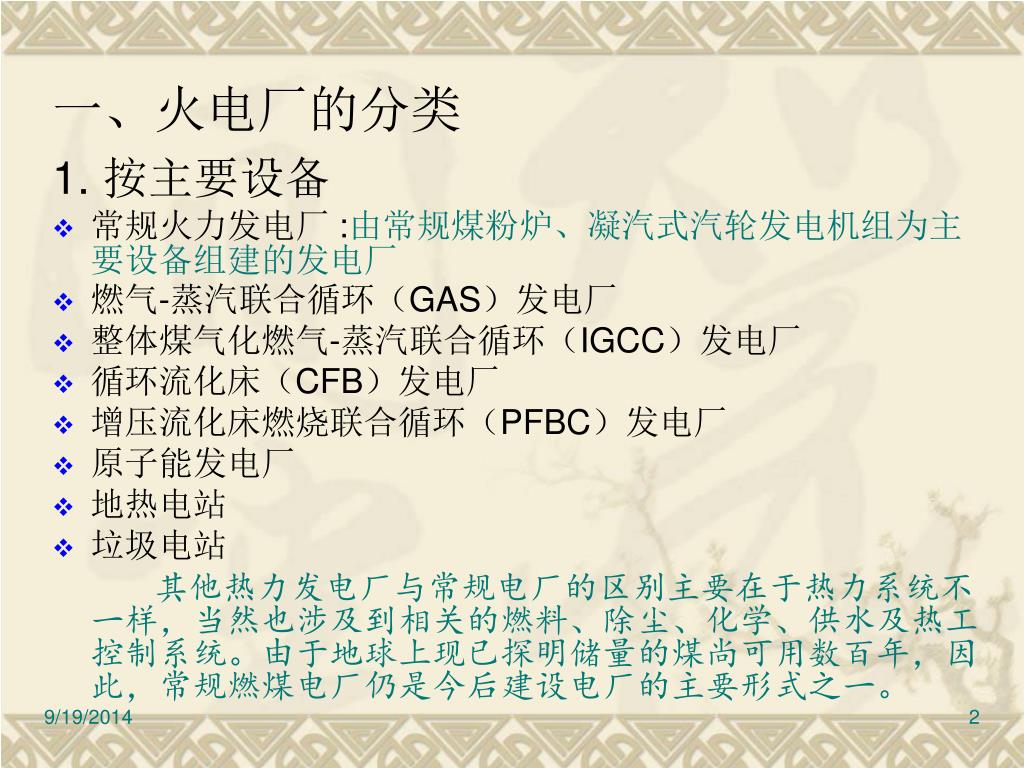

  2. 一、火电厂的分类 1. 按主要设备 • 常规火力发电厂 :由常规煤粉炉、凝汽式汽轮发电机组为主要设备组建的发电厂 • 燃气-蒸汽联合循环（GAS）发电厂 • 整体煤气化燃气-蒸汽联合循环（IGCC）发电厂 • 循环流化床（CFB）发电厂 • 增压流化床燃烧联合循环（PFBC）发电厂 • 原子能发电厂 • 地热电站 • 垃圾电站 　　　其他热力发电厂与常规电厂的区别主要在于热力系统不一样，当然也涉及到相关的燃料、除尘、化学、供水及热工控制系统。由于地球上现已探明储量的煤尚可用数百年，因此，常规燃煤电厂仍是今后建设电厂的主要形式之一。

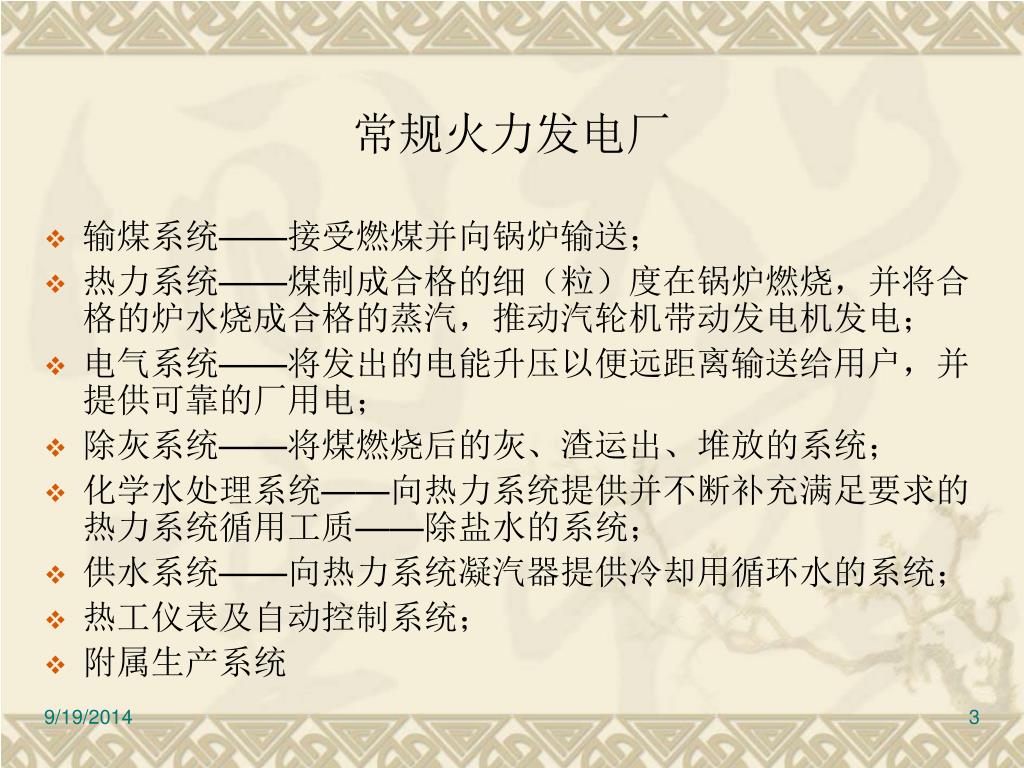

  3. 常规火力发电厂 • 输煤系统——接受燃煤并向锅炉输送； • 热力系统——煤制成合格的细（粒）度在锅炉燃烧，并将合格的炉水烧成合格的蒸汽，推动汽轮机带动发电机发电； • 电气系统——将发出的电能升压以便远距离输送给用户，并提供可靠的厂用电； • 除灰系统——将煤燃烧后的灰、渣运出、堆放的系统； • 化学水处理系统——向热力系统提供并不断补充满足要求的热力系统循用工质——除盐水的系统； • 供水系统——向热力系统凝汽器提供冷却用循环水的系统； • 热工仪表及自动控制系统； • 附属生产系统

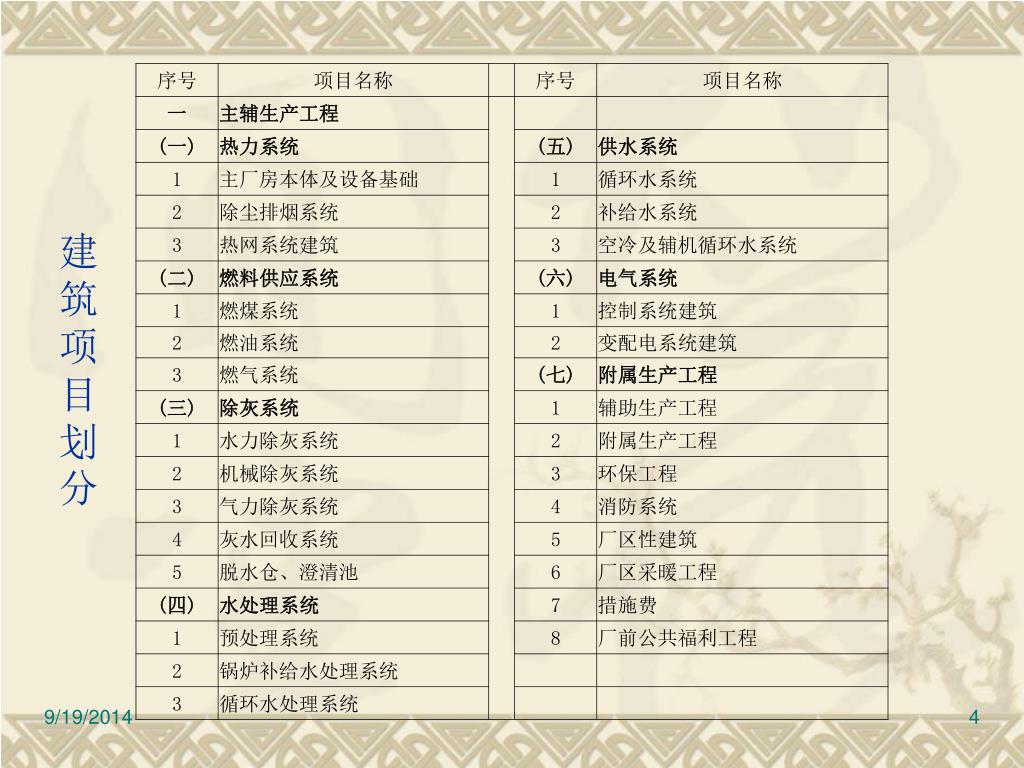

  4. 建筑项目划分

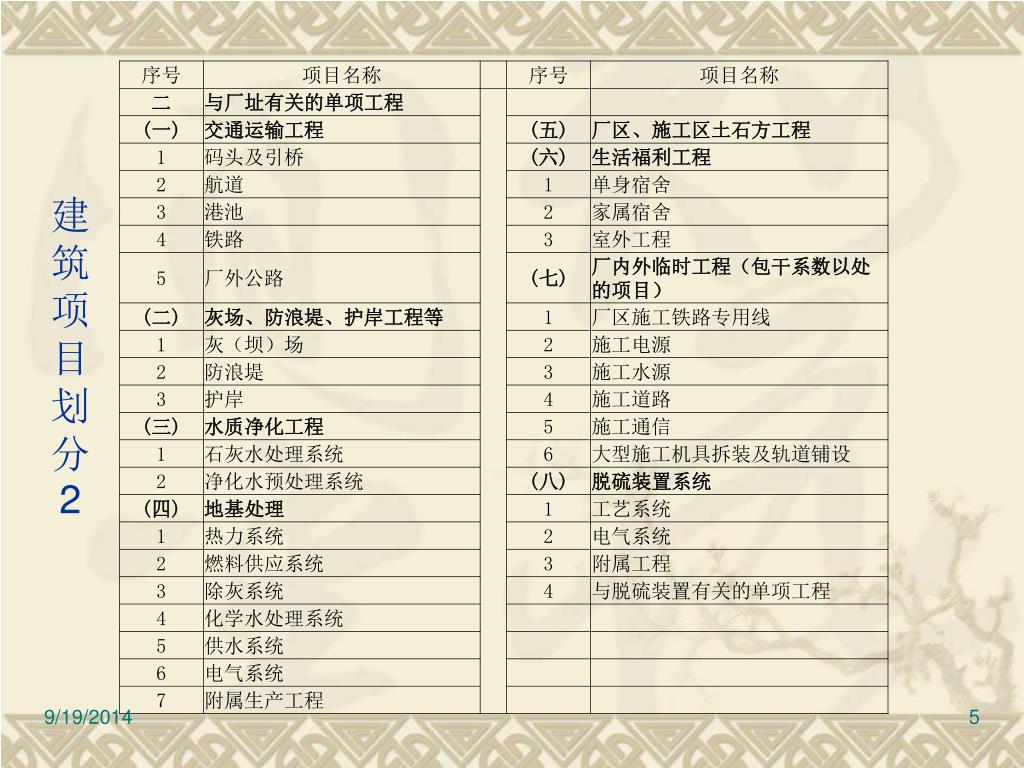

  5. 建筑项目划分2

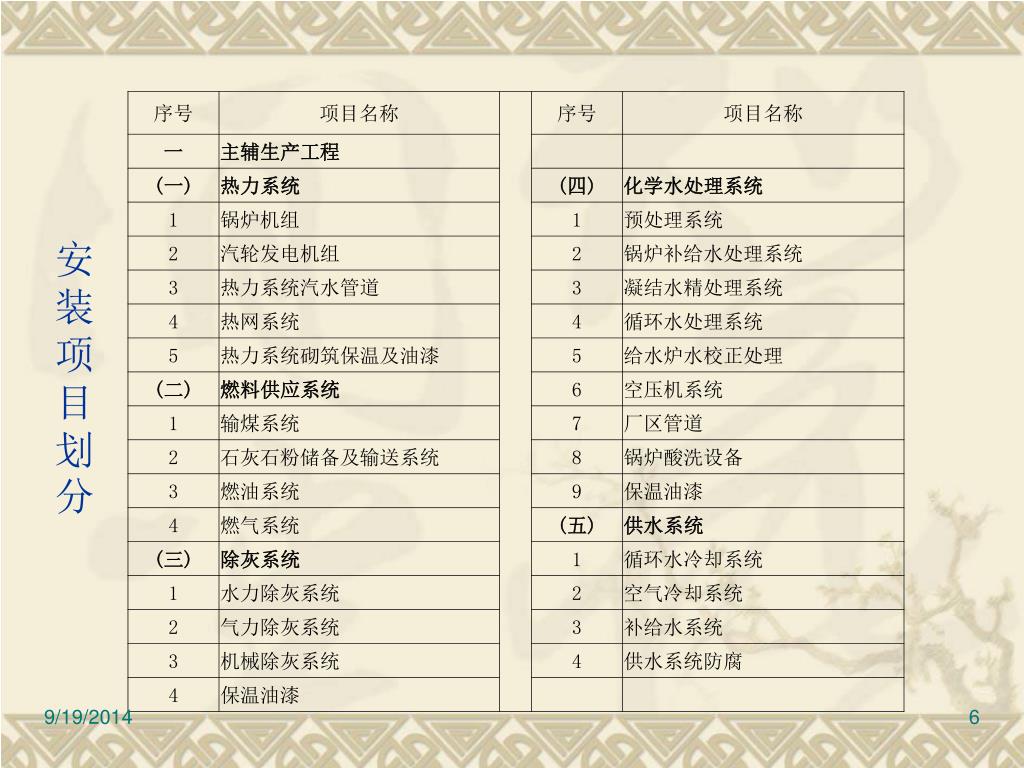

  6. 安装项目划分

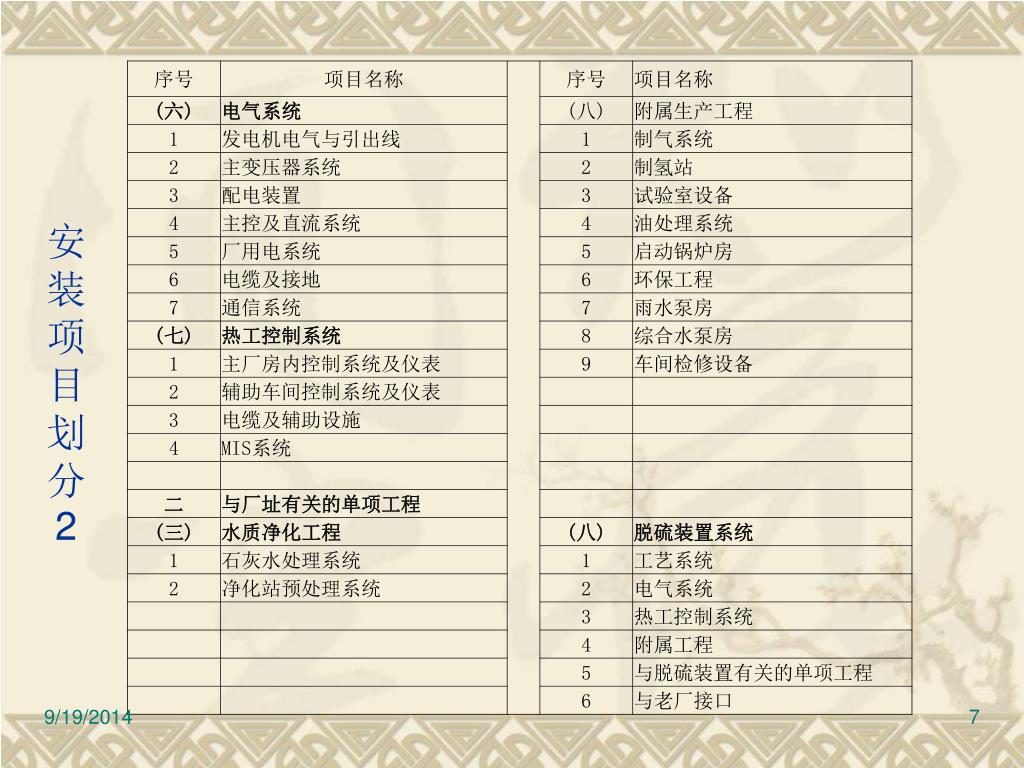

  7. 安装项目划分2

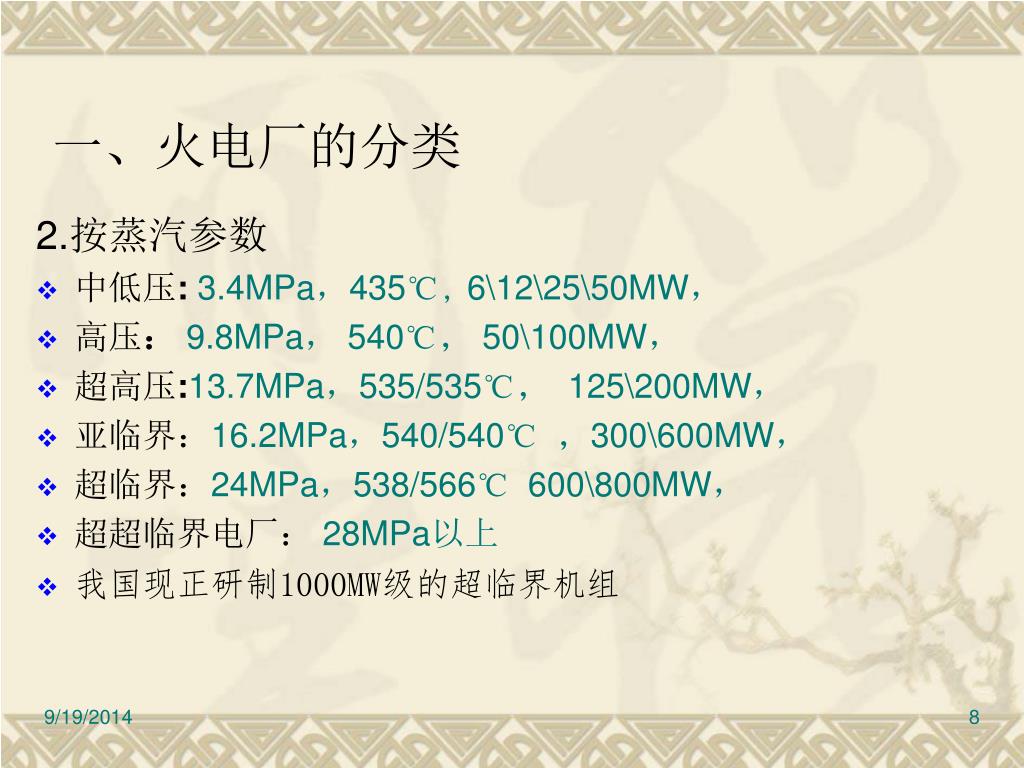

  8. 一、火电厂的分类 2.按蒸汽参数 • 中低压:3.4MPa，435℃,6\12\25\50MW， • 高压： 9.8MPa， 540℃，50\100MW， • 超高压:13.7MPa，535/535℃， 125\200MW， • 亚临界：16.2MPa，540/540℃ ，300\600MW， • 超临界：24MPa，538/566℃ 600\800MW， • 超超临界电厂： 28MPa以上 • 我国现正研制1000MW级的超临界机组

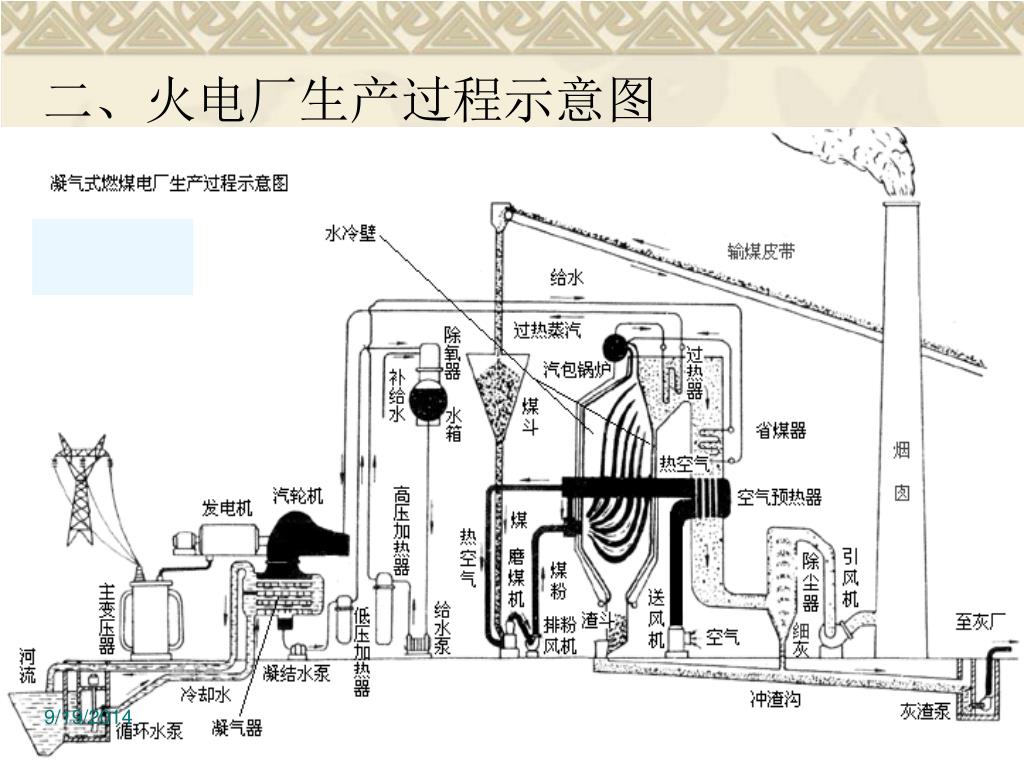

  9. 二、火电厂生产过程示意图

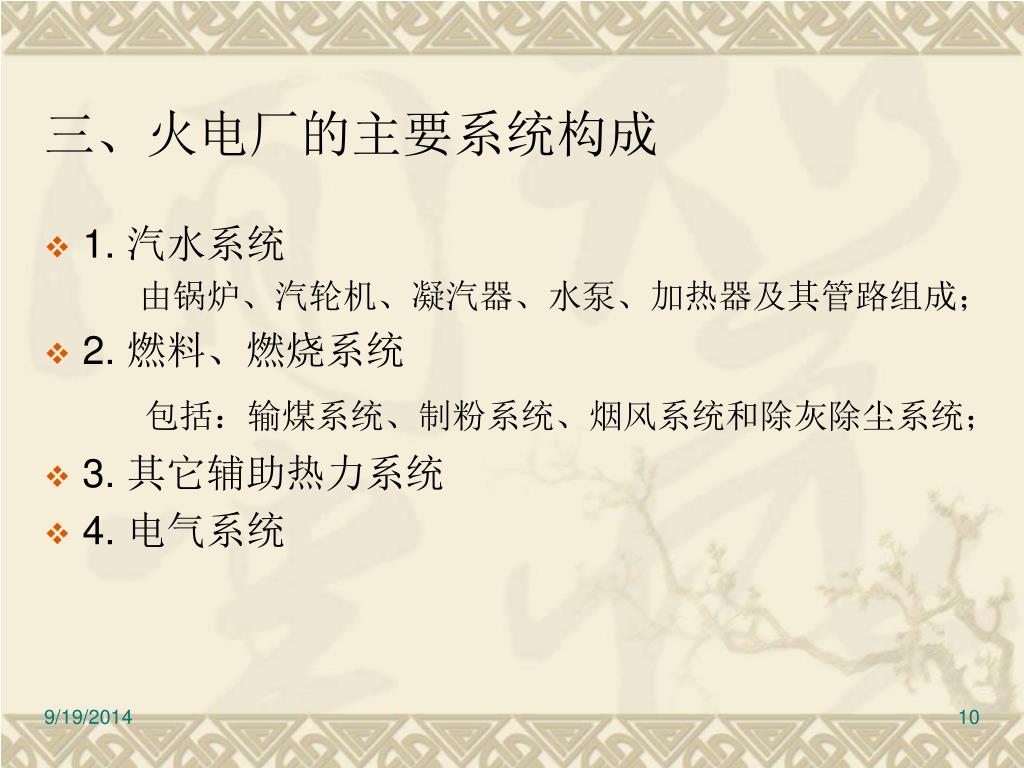

  10. 三、火电厂的主要系统构成 • 1. 汽水系统 由锅炉、汽轮机、凝汽器、水泵、加热器及其管路组成； • 2. 燃料、燃烧系统 包括：输煤系统、制粉系统、烟风系统和除灰除尘系统； • 3. 其它辅助热力系统 • 4. 电气系统

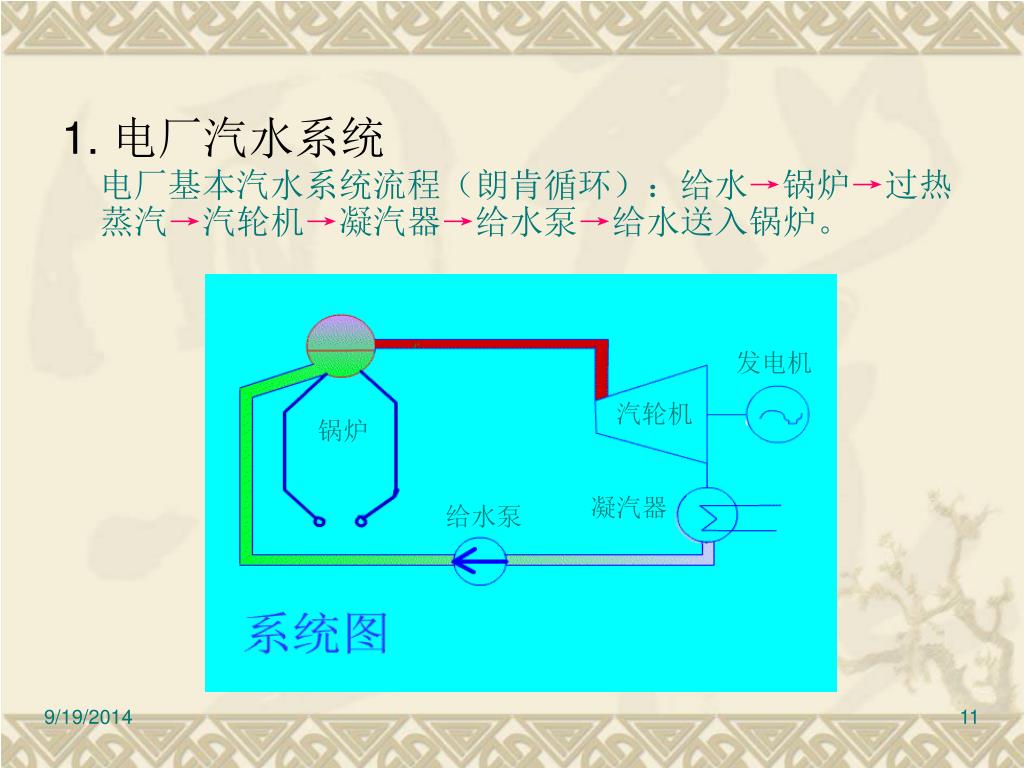

  11. 1. 电厂汽水系统 电厂基本汽水系统流程（朗肯循环）：给水→锅炉→过热蒸汽→汽轮机→凝汽器→给水泵→给水送入锅炉。 发电机 汽轮机 锅炉 凝汽器 给水泵

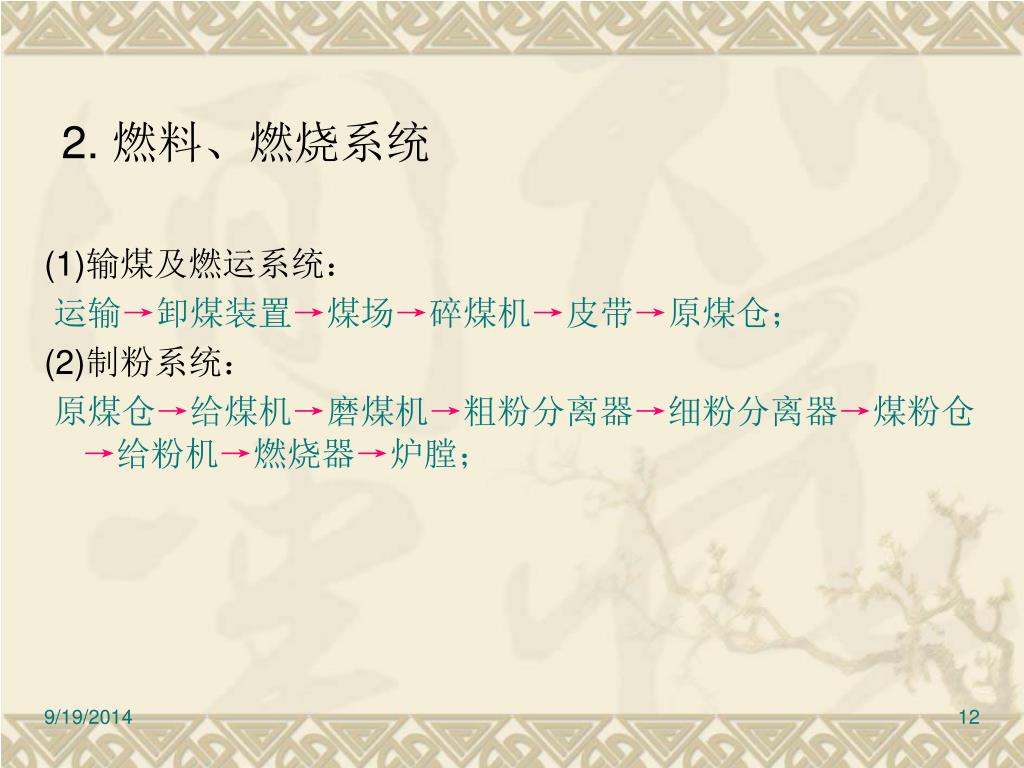

  12. 2. 燃料、燃烧系统 (1)输煤及燃运系统： 运输→卸煤装置→煤场→碎煤机→皮带→原煤仓； (2)制粉系统： 原煤仓→给煤机→磨煤机→粗粉分离器→细粉分离器→煤粉仓→给粉机→燃烧器→炉膛；

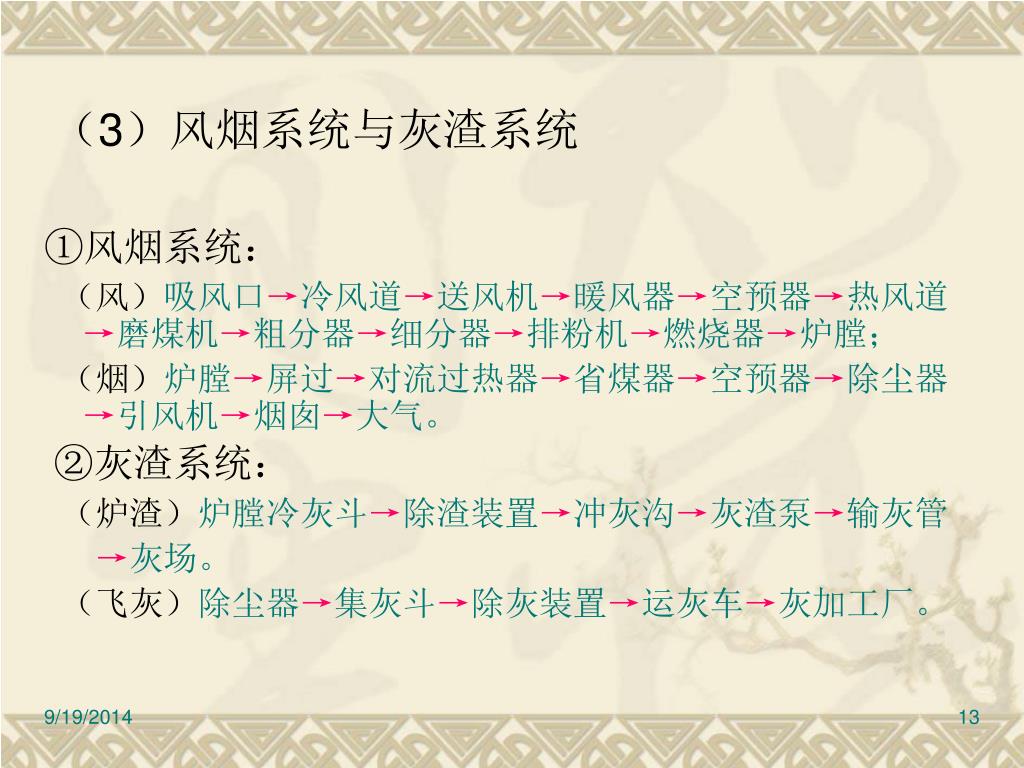

  13. （3）风烟系统与灰渣系统 ①风烟系统： （风）吸风口→冷风道→送风机→暖风器→空预器→热风道→磨煤机→粗分器→细分器→排粉机→燃烧器→炉膛； （烟）炉膛→屏过→对流过热器→省煤器→空预器→除尘器→引风机→烟囱→大气。 ②灰渣系统： （炉渣）炉膛冷灰斗→除渣装置→冲灰沟→灰渣泵→输灰管 →灰场。 （飞灰）除尘器→集灰斗→除灰装置→运灰车→灰加工厂。

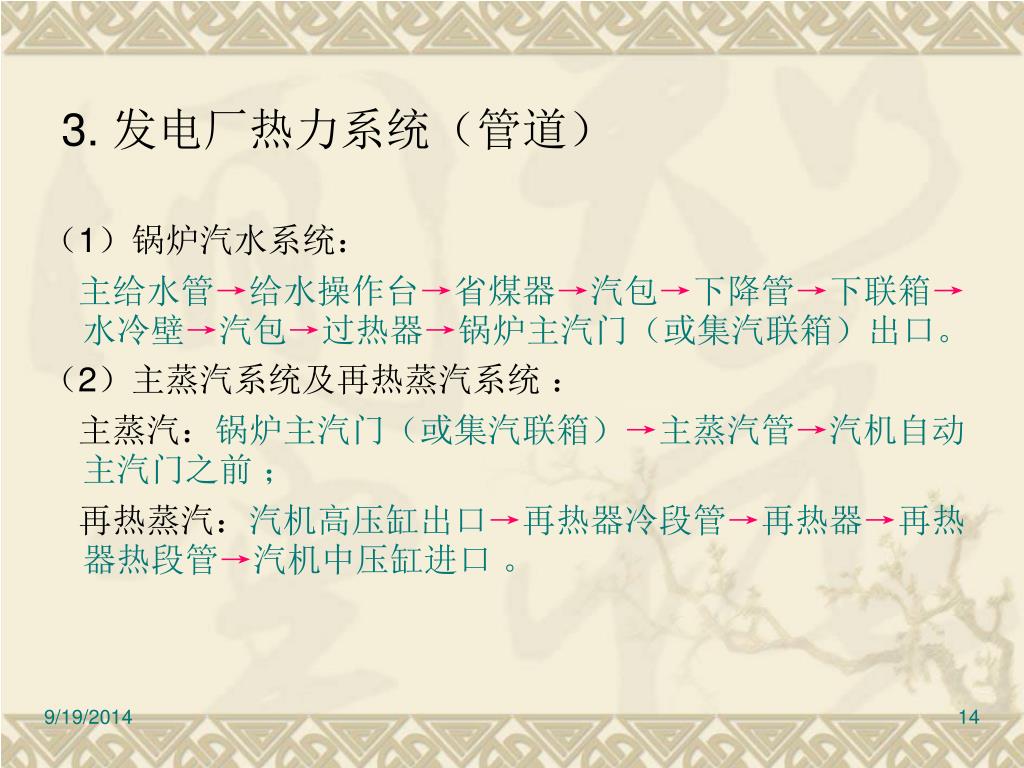

  14. 3. 发电厂热力系统（管道） （1）锅炉汽水系统： 主给水管→给水操作台→省煤器→汽包→下降管→下联箱→水冷壁→汽包→过热器→锅炉主汽门（或集汽联箱）出口。 （2）主蒸汽系统及再热蒸汽系统 ： 主蒸汽：锅炉主汽门（或集汽联箱）→主蒸汽管→汽机自动主汽门之前； 再热蒸汽：汽机高压缸出口→再热器冷段管→再热器→再热器热段管→汽机中压缸进口 。

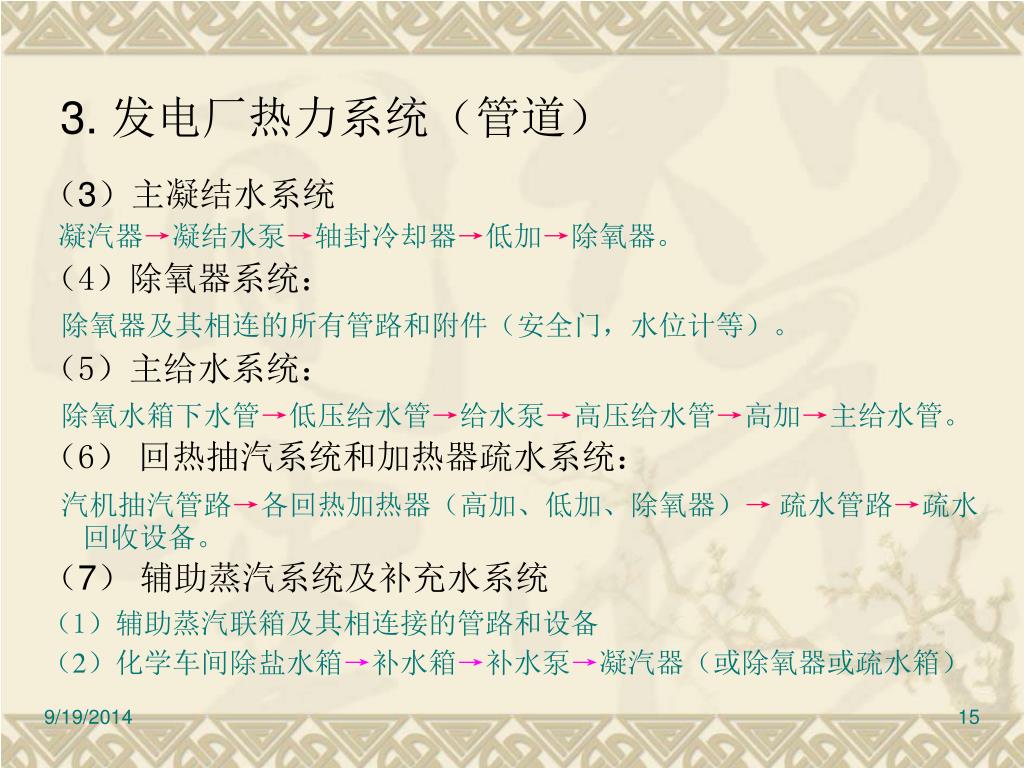

  15. 3. 发电厂热力系统（管道） （3）主凝结水系统 凝汽器→凝结水泵→轴封冷却器→低加→除氧器。 （4）除氧器系统： 除氧器及其相连的所有管路和附件（安全门，水位计等）。 （5）主给水系统： 除氧水箱下水管→低压给水管→给水泵→高压给水管→高加→主给水管。 （6）回热抽汽系统和加热器疏水系统： 汽机抽汽管路→各回热加热器（高加、低加、除氧器）→疏水管路→疏水回收设备。 （7）辅助蒸汽系统及补充水系统 （1）辅助蒸汽联箱及其相连接的管路和设备 （2）化学车间除盐水箱→补水箱→补水泵→凝汽器（或除氧器或疏水箱）

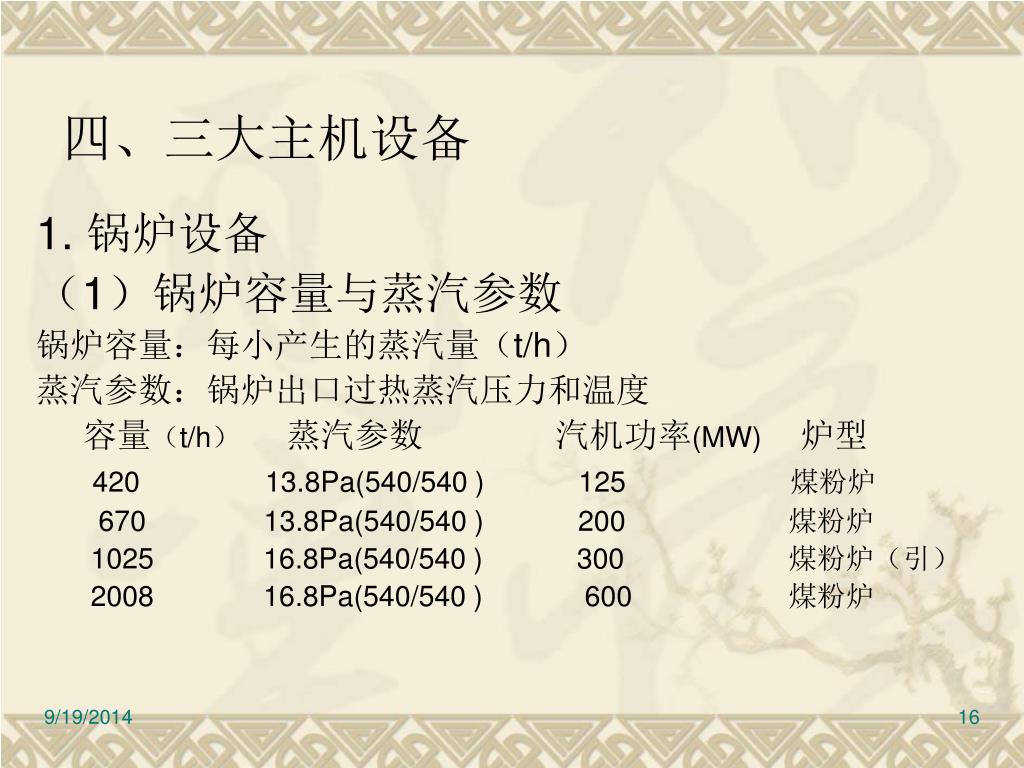

  16. 四、三大主机设备 1. 锅炉设备 （1）锅炉容量与蒸汽参数 锅炉容量：每小产生的蒸汽量（t/h） 蒸汽参数：锅炉出口过热蒸汽压力和温度 容量（t/h） 蒸汽参数 汽机功率(MW) 炉型 420 13.8Pa(540/540 ) 125 煤粉炉 670 13.8Pa(540/540 ) 200 煤粉炉 1025 16.8Pa(540/540 ) 300 煤粉炉（引） 2008 16.8Pa(540/540 ) 600 煤粉炉

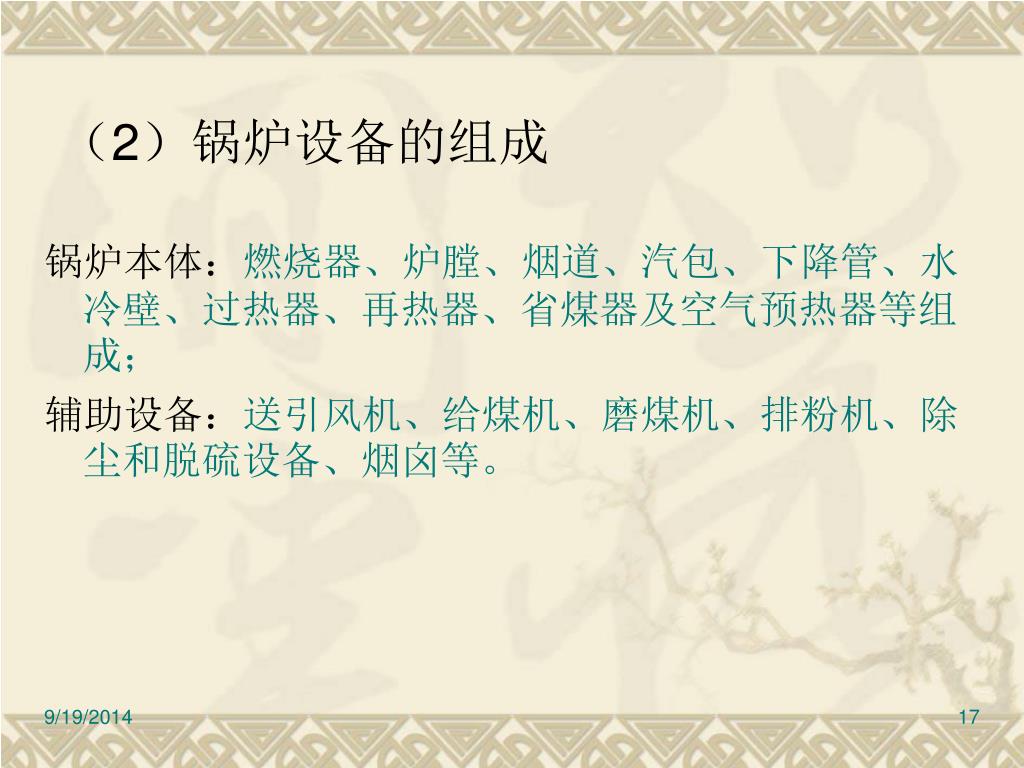

  17. （2）锅炉设备的组成 锅炉本体：燃烧器、炉膛、烟道、汽包、下降管、水冷壁、过热器、再热器、省煤器及空气预热器等组成； 辅助设备：送引风机、给煤机、磨煤机、排粉机、除尘和脱硫设备、烟囟等。

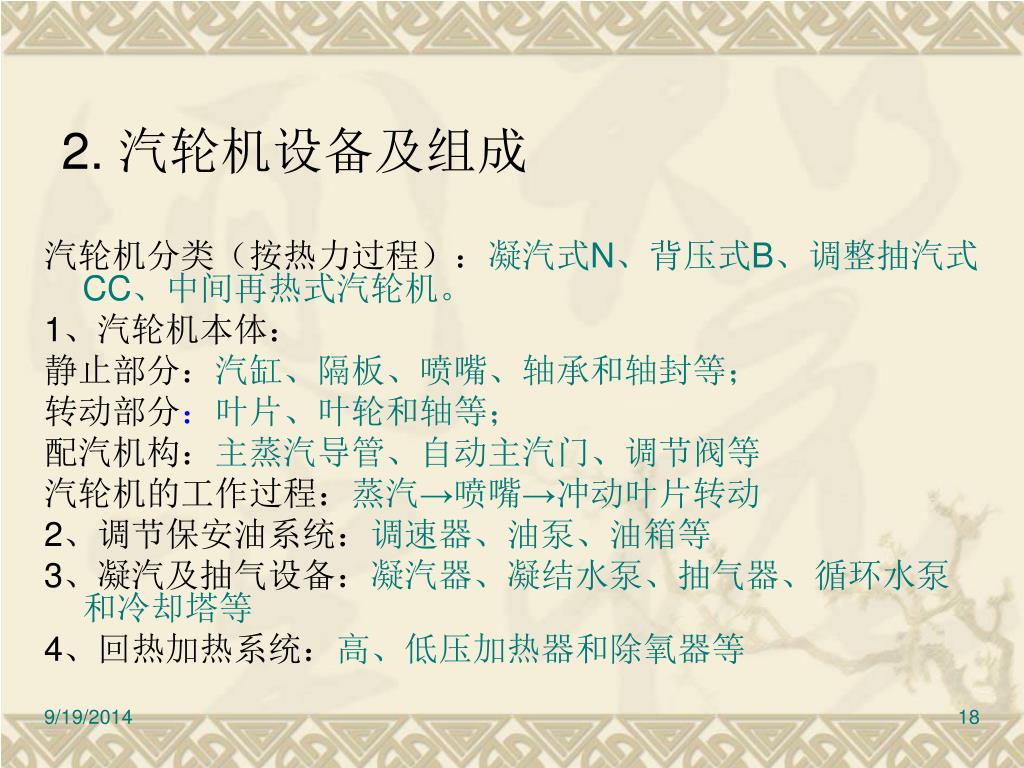

  18. 2. 汽轮机设备及组成 汽轮机分类（按热力过程）：凝汽式N、背压式B、调整抽汽式CC、中间再热式汽轮机。 1、汽轮机本体： 静止部分：汽缸、隔板、喷嘴、轴承和轴封等； 转动部分：叶片、叶轮和轴等； 配汽机构：主蒸汽导管、自动主汽门、调节阀等 汽轮机的工作过程：蒸汽→喷嘴→冲动叶片转动 2、调节保安油系统：调速器、油泵、油箱等 3、凝汽及抽气设备：凝汽器、凝结水泵、抽气器、循环水泵和冷却塔等 4、回热加热系统：高、低压加热器和除氧器等

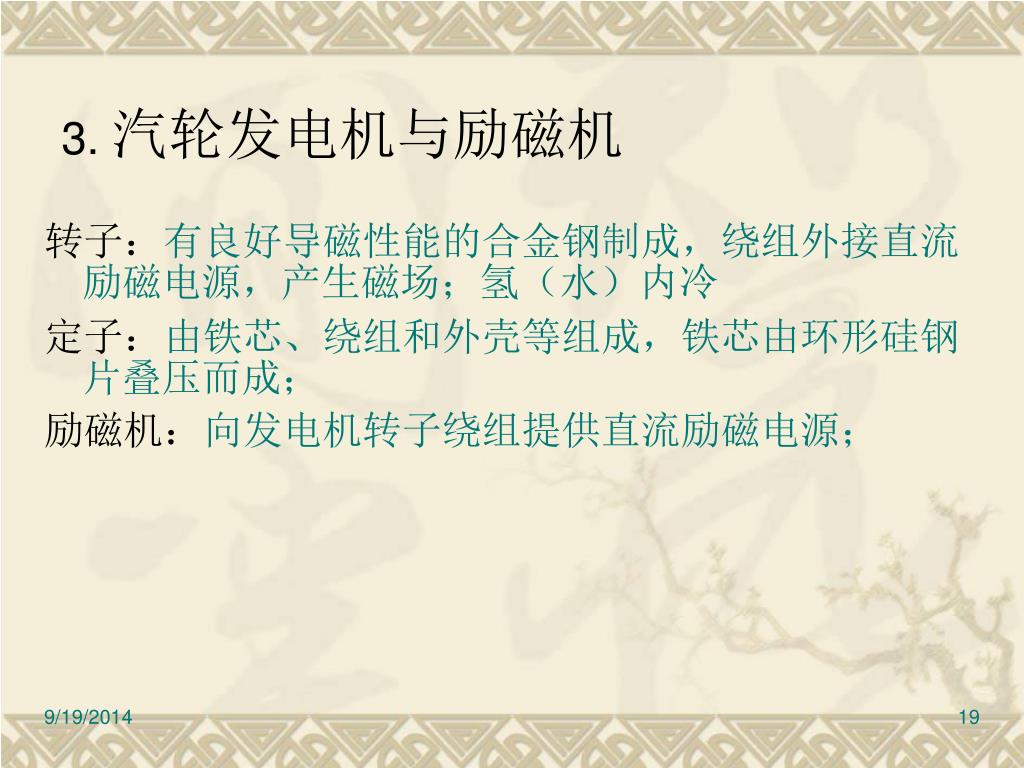

  19. 3. 汽轮发电机与励磁机 转子：有良好导磁性能的合金钢制成，绕组外接直流励磁电源，产生磁场；氢（水）内冷 定子：由铁芯、绕组和外壳等组成，铁芯由环形硅钢片叠压而成； 励磁机：向发电机转子绕组提供直流励磁电源；

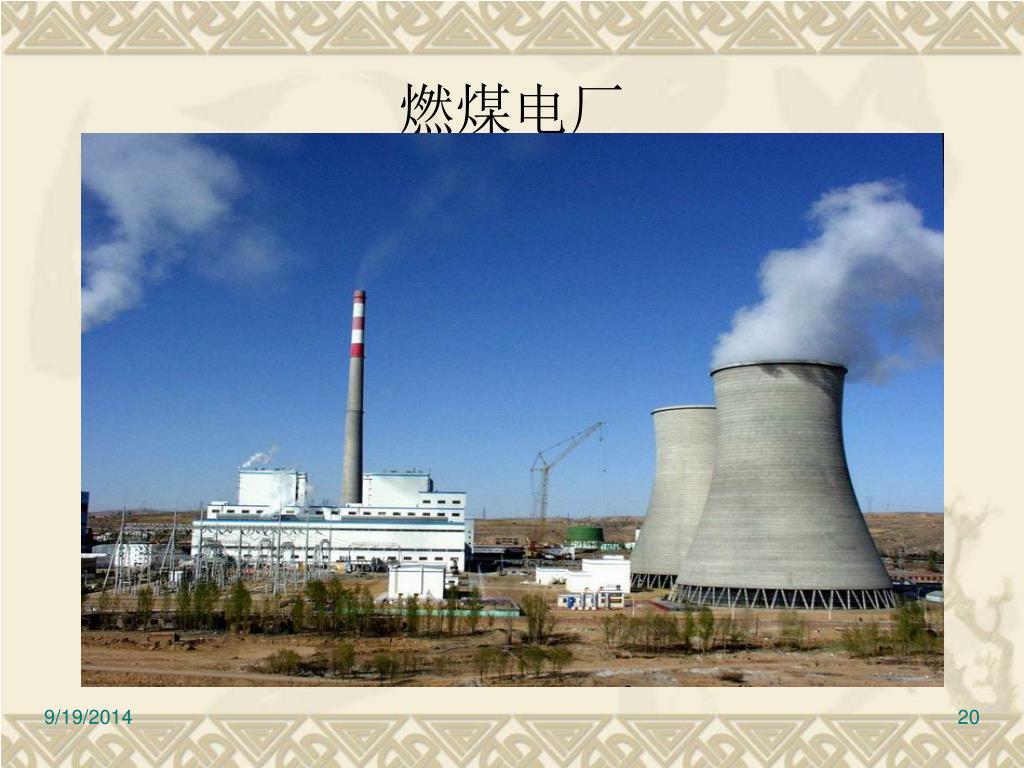

  20. 燃煤电厂

  21. 谢谢大家！
