1 / 46

大理石

大理石. 大理石由沉积岩和沉积岩的变质岩形成,是石灰石重结晶形成后的一种变质岩,通常伴随有生物遗体的纹理。主要成分是碳酸钙,其含量约为 50%-75% ,呈弱碱性。 颗粒细腻(指碳酸钙),表面条纹分布一般较不规则,硬度较低。. 大理石性能.

dard
Download Presentation

大理石

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 大理石

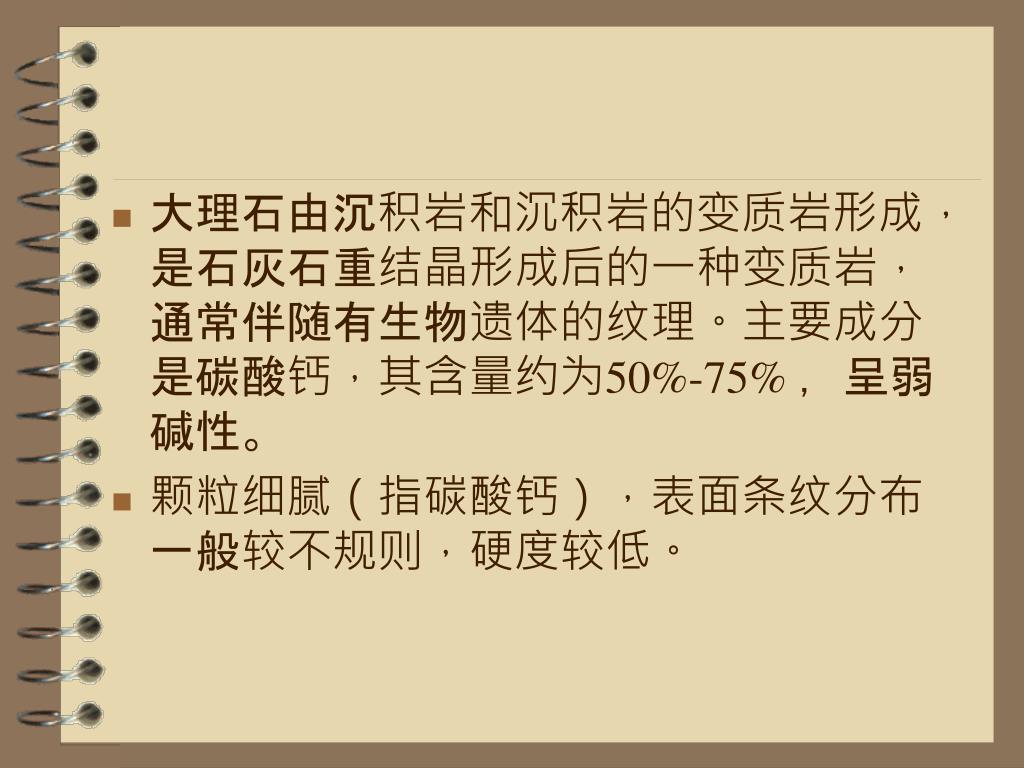

  2. 大理石由沉积岩和沉积岩的变质岩形成,是石灰石重结晶形成后的一种变质岩,通常伴随有生物遗体的纹理。主要成分是碳酸钙,其含量约为50%-75% ,呈弱碱性。 • 颗粒细腻(指碳酸钙),表面条纹分布一般较不规则,硬度较低。

  3. 大理石性能 (1) 优良的装饰性能,大理石不含有辐射且色泽艳丽、色彩丰富,被广泛用于室内墙、地面的装饰。具有优良的加工性能:锯、切、磨光、钻孔、雕刻等。 (2) 大理石的耐磨性能良好,不易老化,其使用寿命一般在50-80年左右。 (3) 在工业上,大理石被广泛得到应用。如:用于原料、净化剂、冶金溶剂等。 (4) 大理石具有不导电、不导磁、场位稳定等特性。

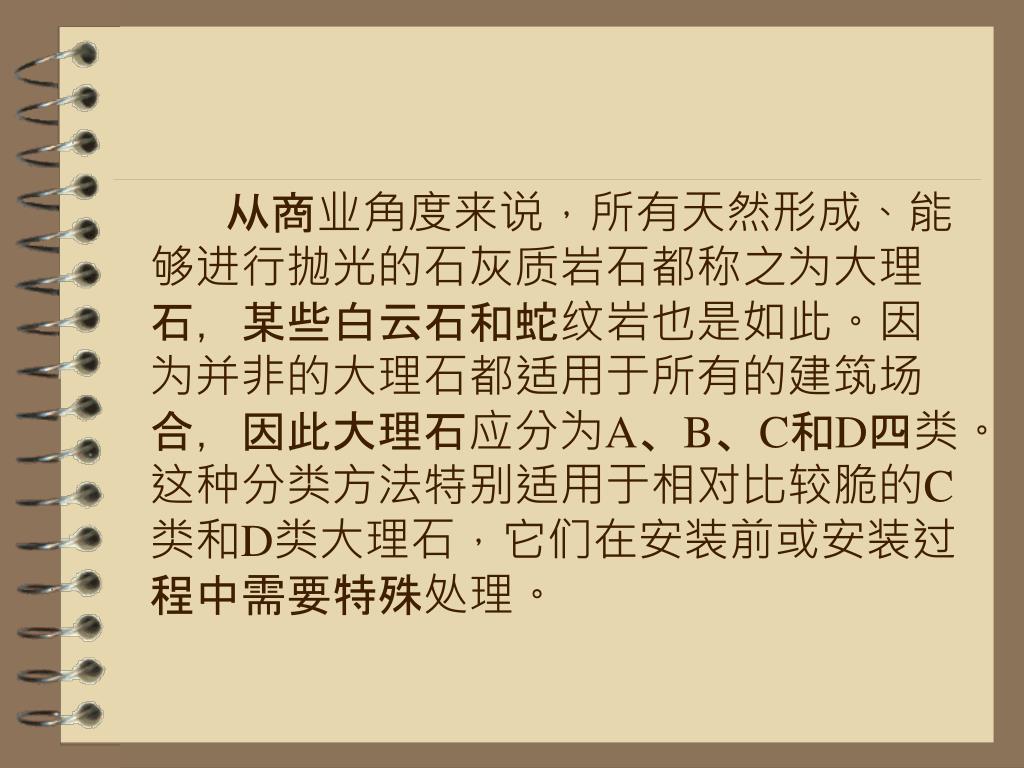

  4. 从商业角度来说,所有天然形成、能够进行抛光的石灰质岩石都称之为大理石,某些白云石和蛇纹岩也是如此。因为并非的大理石都适用于所有的建筑场合,因此大理石应分为A、B、C和D四类。这种分类方法特别适用于相对比较脆的C类和D类大理石,它们在安装前或安装过程中需要特殊处理。

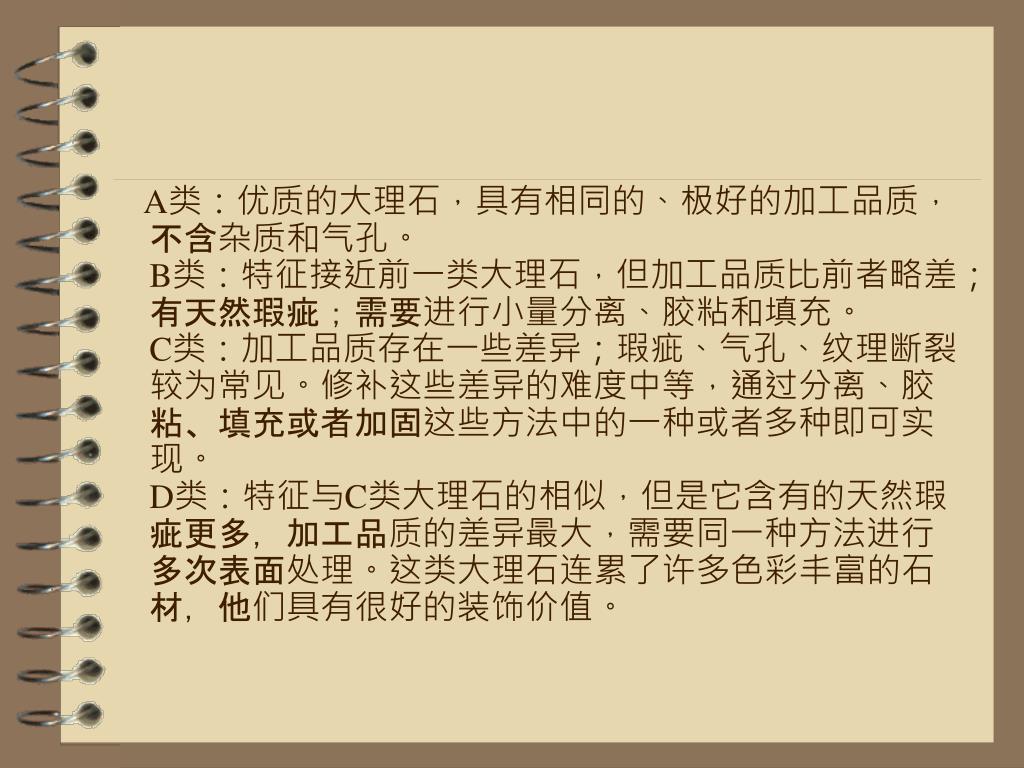

  5. A类:优质的大理石,具有相同的、极好的加工品质,不含杂质和气孔。 B类:特征接近前一类大理石,但加工品质比前者略差;有天然瑕疵;需要进行小量分离、胶粘和填充。 C类:加工品质存在一些差异;瑕疵、气孔、纹理断裂较为常见。修补这些差异的难度中等,通过分离、胶粘、填充或者加固这些方法中的一种或者多种即可实现。 D类:特征与C类大理石的相似,但是它含有的天然瑕疵更多,加工品质的差异最大,需要同一种方法进行多次表面处理。这类大理石连累了许多色彩丰富的石材,他们具有很好的装饰价值。

  6. 石灰石

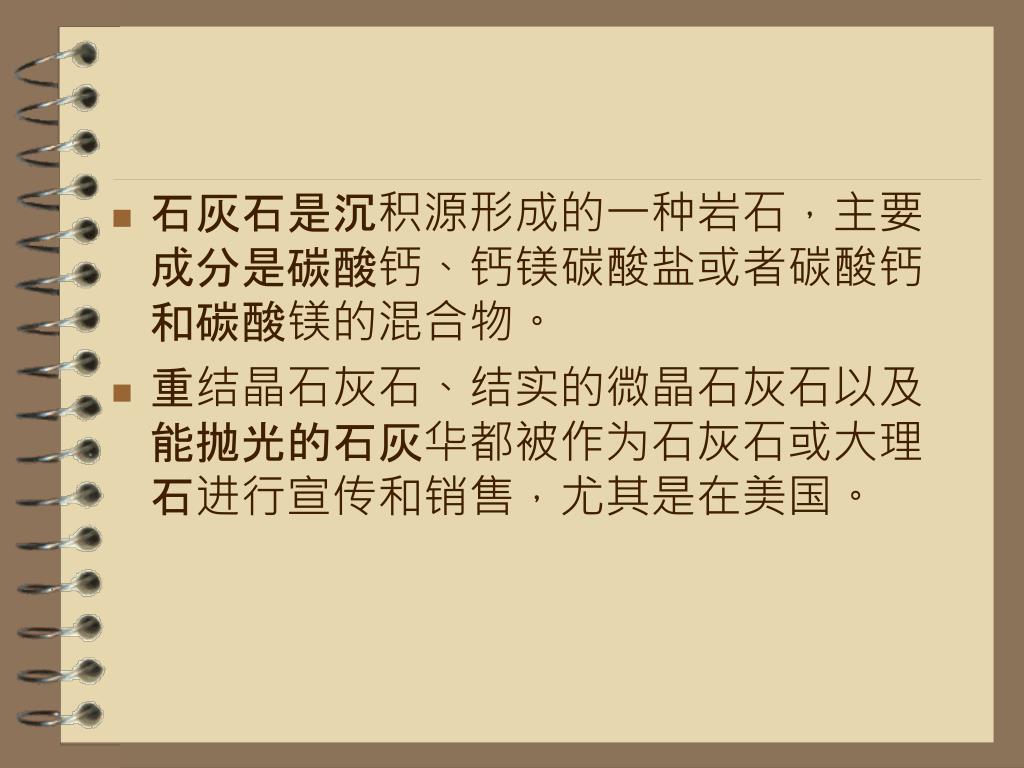

  7. 石灰石是沉积源形成的一种岩石,主要成分是碳酸钙、钙镁碳酸盐或者碳酸钙和碳酸镁的混合物。 • 重结晶石灰石、结实的微晶石灰石以及能抛光的石灰华都被作为石灰石或大理石进行宣传和销售,尤其是在美国。

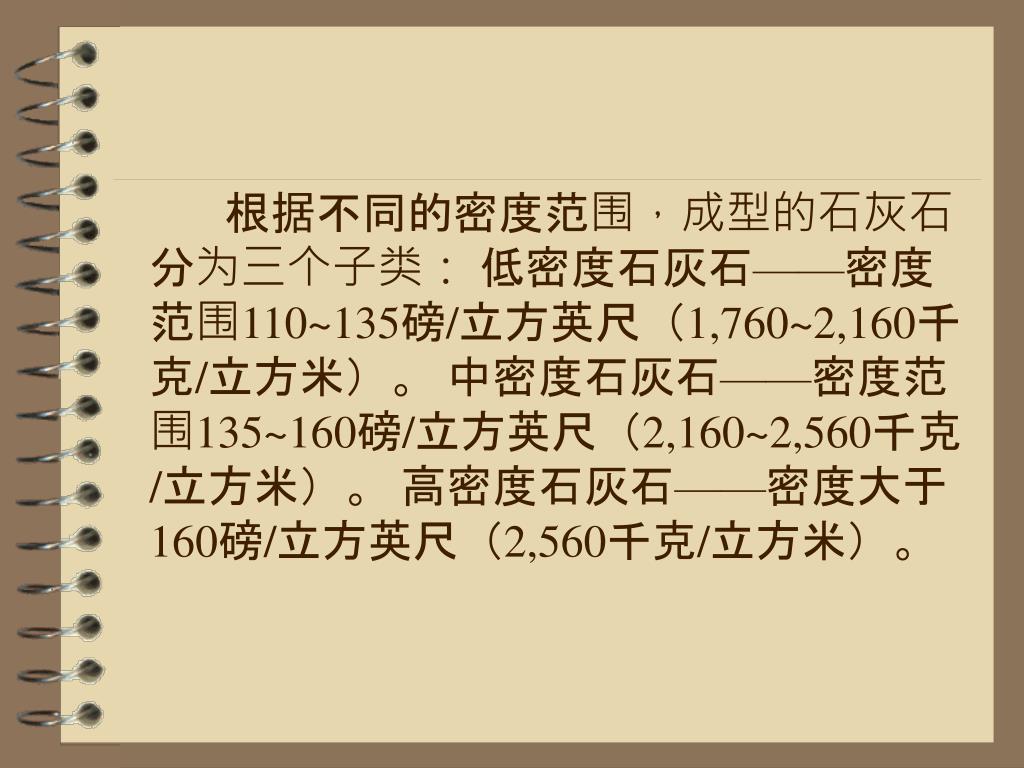

  8. 根据不同的密度范围,成型的石灰石分为三个子类: 低密度石灰石——密度范围110~135磅/立方英尺(1,760~2,160千克/立方米)。 中密度石灰石——密度范围135~160磅/立方英尺(2,160~2,560千克/立方米)。 高密度石灰石——密度大于160磅/立方英尺(2,560千克/立方米)。

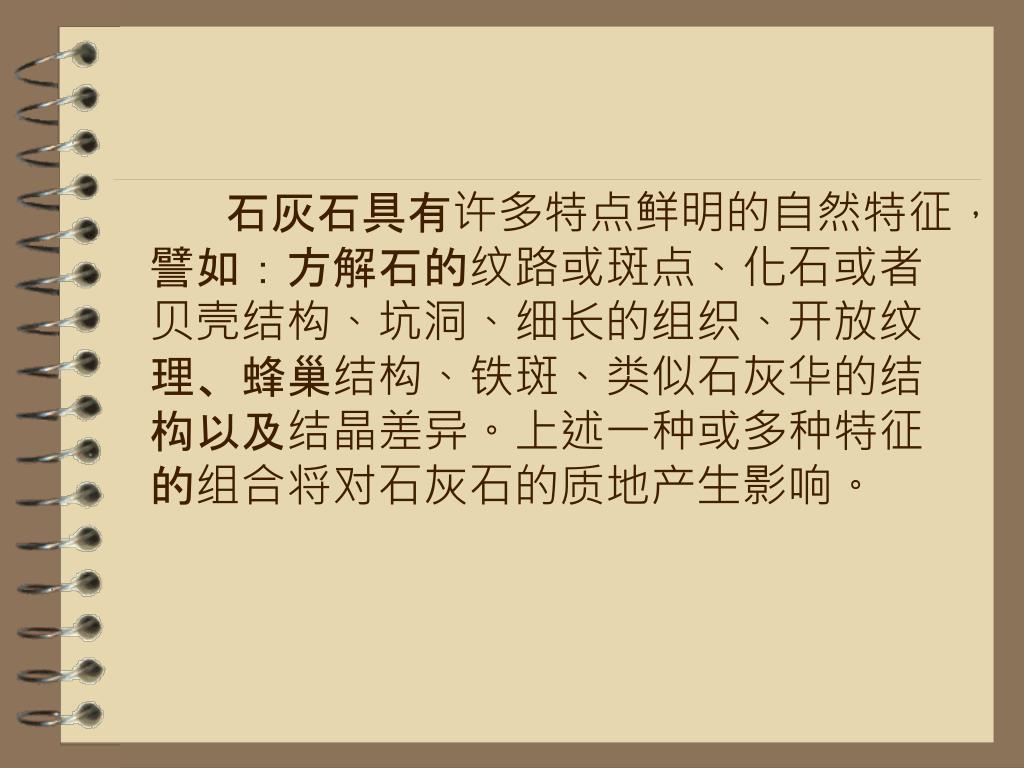

  9. 石灰石具有许多特点鲜明的自然特征,譬如:方解石的纹路或斑点、化石或者贝壳结构、坑洞、细长的组织、开放纹理、蜂巢结构、铁斑、类似石灰华的结构以及结晶差异。上述一种或多种特征的组合将对石灰石的质地产生影响。

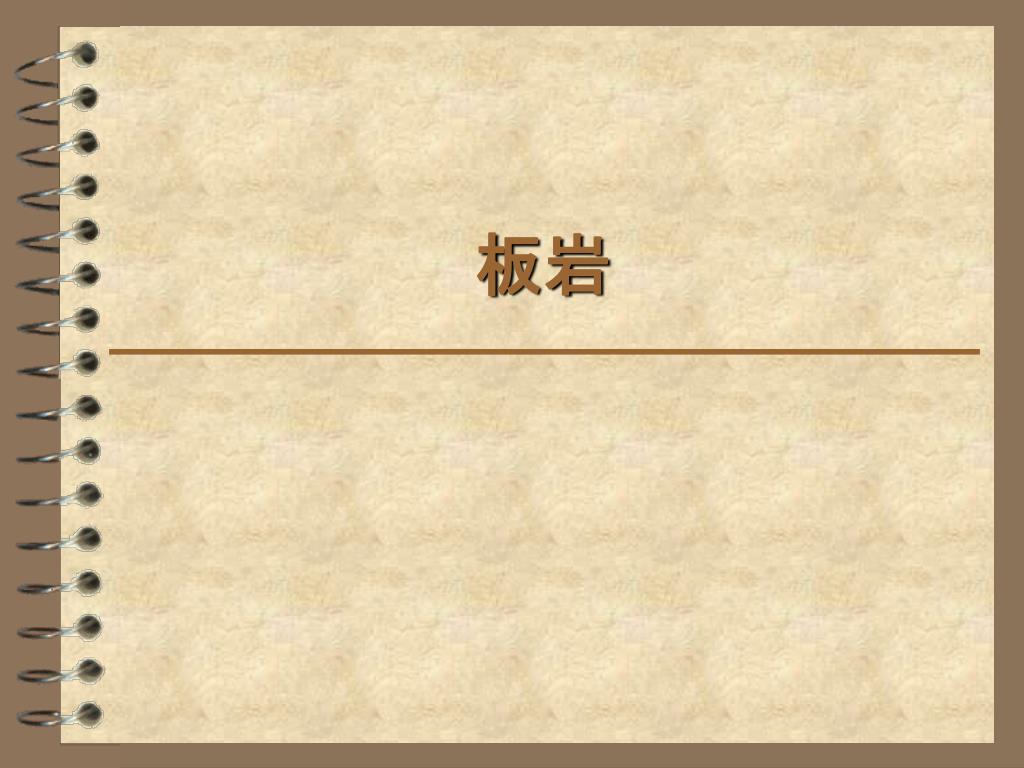

  10. 板岩

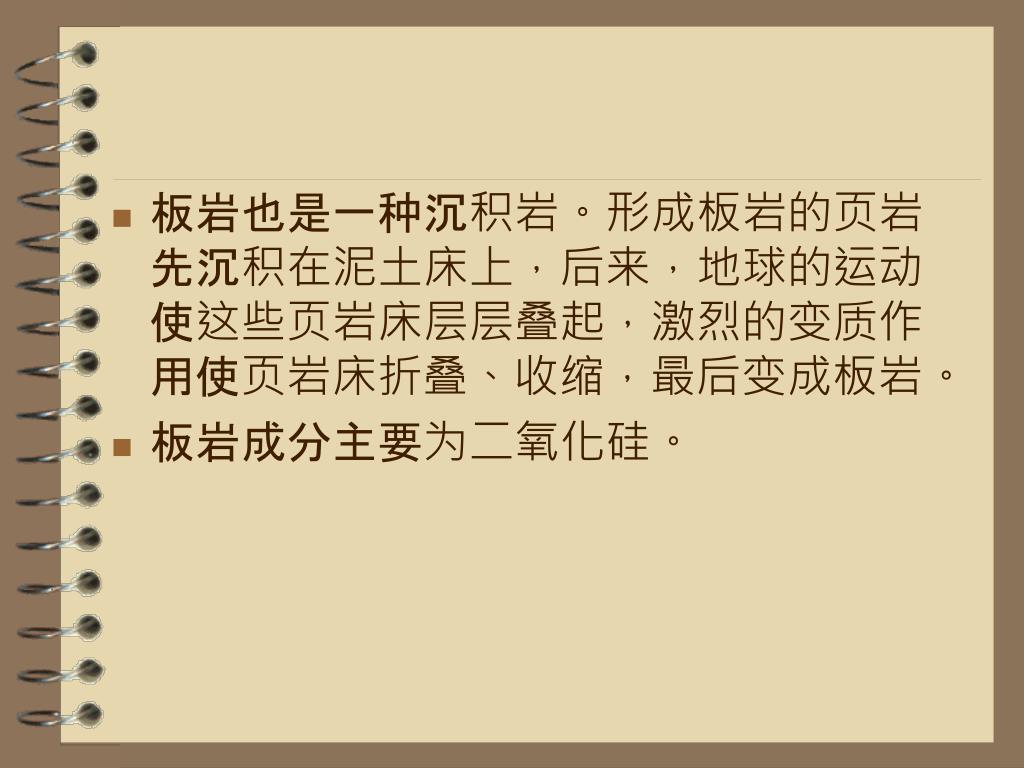

  11. 板岩也是一种沉积岩。形成板岩的页岩先沉积在泥土床上,后来,地球的运动使这些页岩床层层叠起,激烈的变质作用使页岩床折叠、收缩,最后变成板岩。 • 板岩成分主要为二氧化硅。

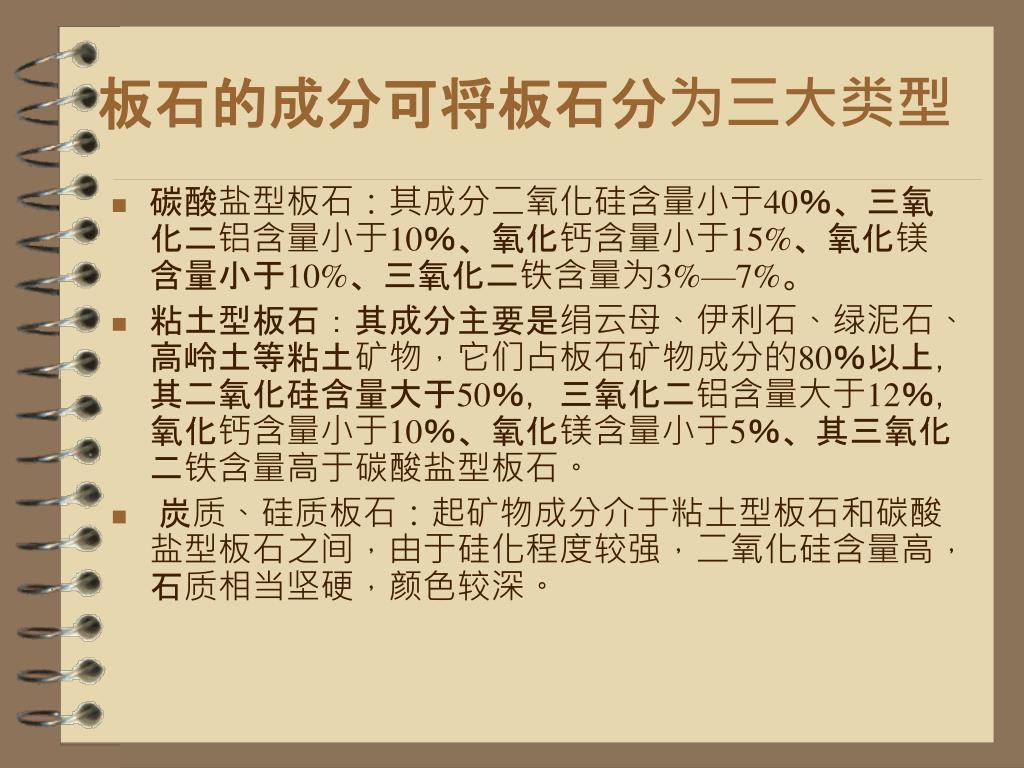

  12. 板石的成分可将板石分为三大类型 • 碳酸盐型板石:其成分二氧化硅含量小于40%、三氧化二铝含量小于10%、氧化钙含量小于15%、氧化镁含量小于10%、三氧化二铁含量为3%—7%。 • 粘土型板石:其成分主要是绢云母、伊利石、绿泥石、高岭土等粘土矿物,它们占板石矿物成分的80%以上,其二氧化硅含量大于50%,三氧化二铝含量大于12%,氧化钙含量小于10%、氧化镁含量小于5%、其三氧化二铁含量高于碳酸盐型板石。 • 炭质、硅质板石:起矿物成分介于粘土型板石和碳酸盐型板石之间,由于硅化程度较强,二氧化硅含量高,石质相当坚硬,颜色较深。

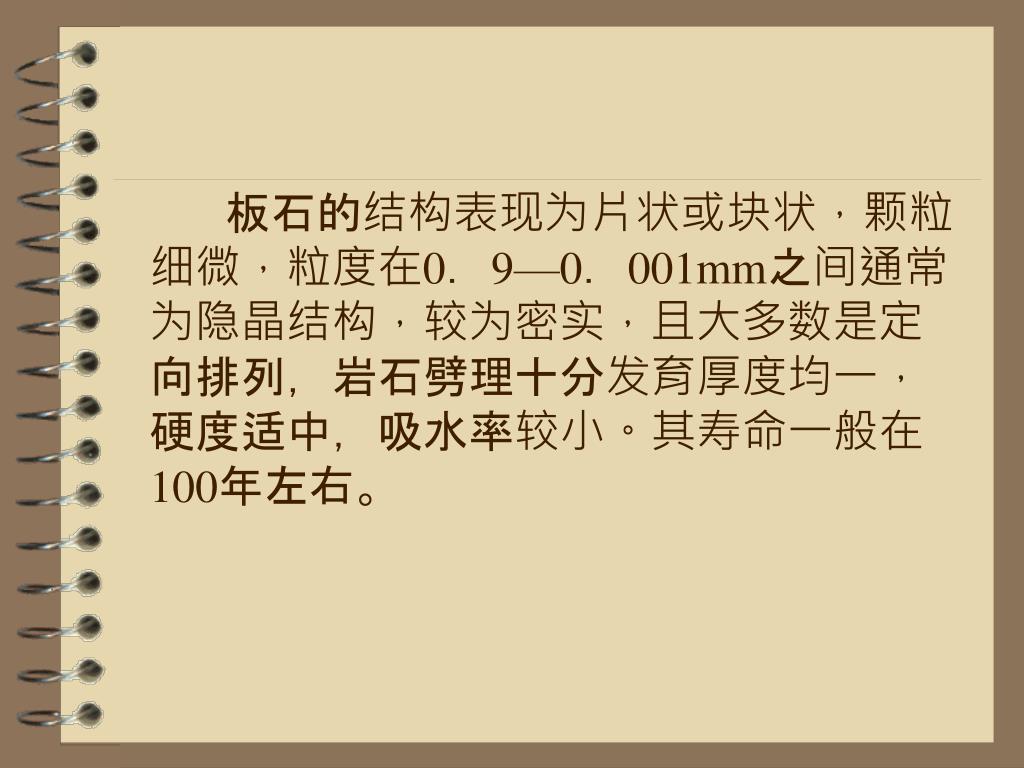

  13. 板石的结构表现为片状或块状,颗粒细微,粒度在0.9—0.001mm之间通常为隐晶结构,较为密实,且大多数是定向排列,岩石劈理十分发育厚度均一,硬度适中,吸水率较小。其寿命一般在100年左右。

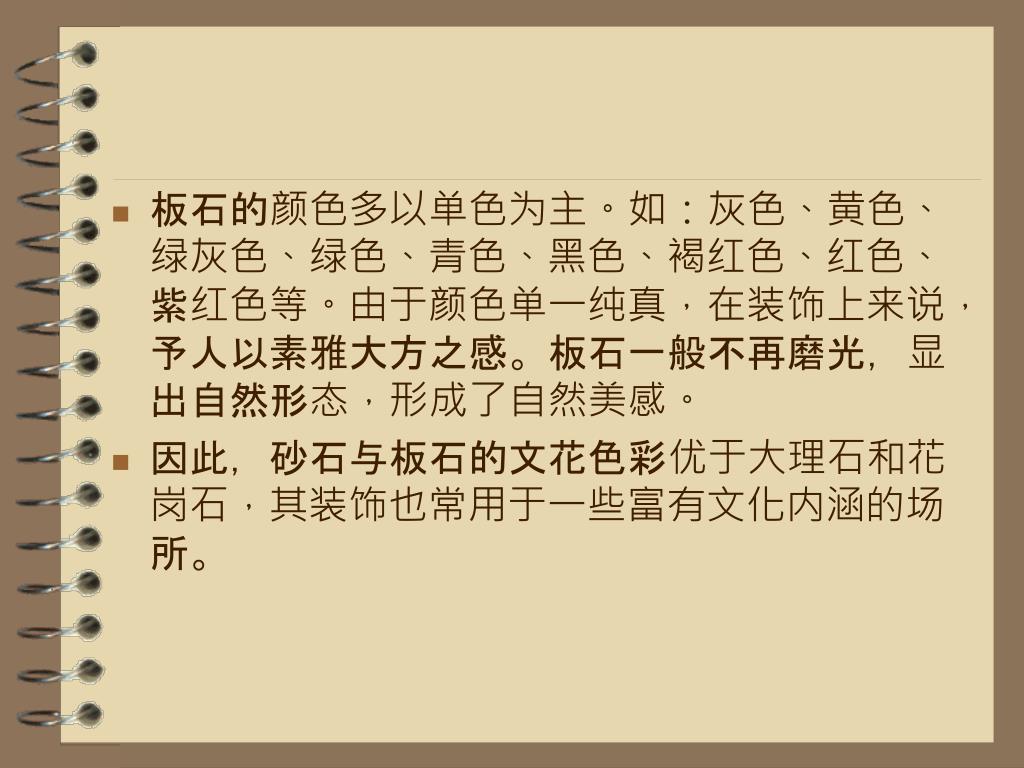

  14. 板石的颜色多以单色为主。如:灰色、黄色、绿灰色、绿色、青色、黑色、褐红色、红色、紫红色等。由于颜色单一纯真,在装饰上来说,予人以素雅大方之感。板石一般不再磨光,显出自然形态,形成了自然美感。 • 因此,砂石与板石的文花色彩优于大理石和花岗石,其装饰也常用于一些富有文化内涵的场所。

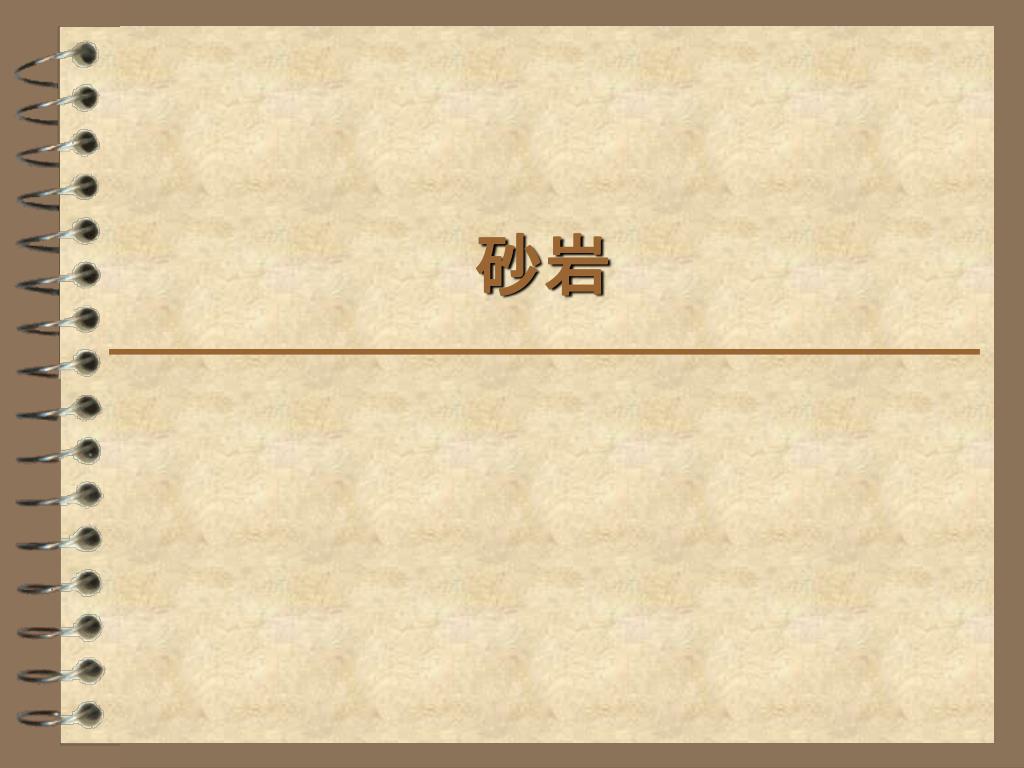

  15. 砂岩

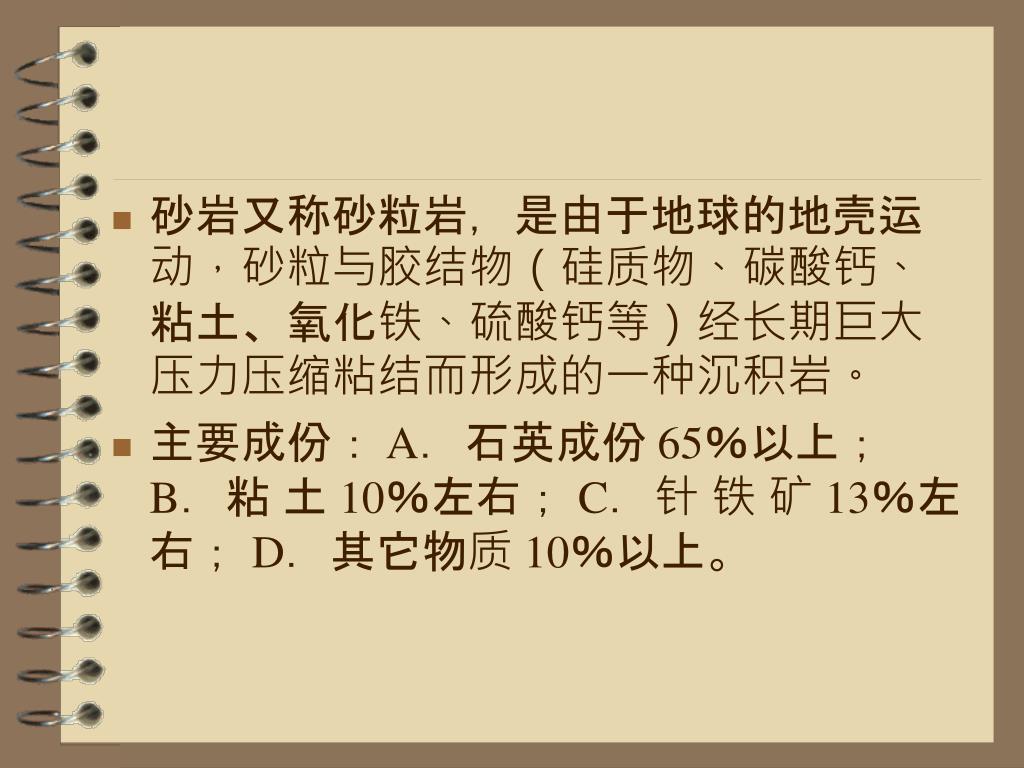

  16. 砂岩又称砂粒岩,是由于地球的地壳运动,砂粒与胶结物(硅质物、碳酸钙、粘土、氧化铁、硫酸钙等)经长期巨大压力压缩粘结而形成的一种沉积岩。 • 主要成份: A.石英成份 65%以上; B.粘 土 10%左右; C.针 铁 矿 13%左右; D.其它物质 10%以上。

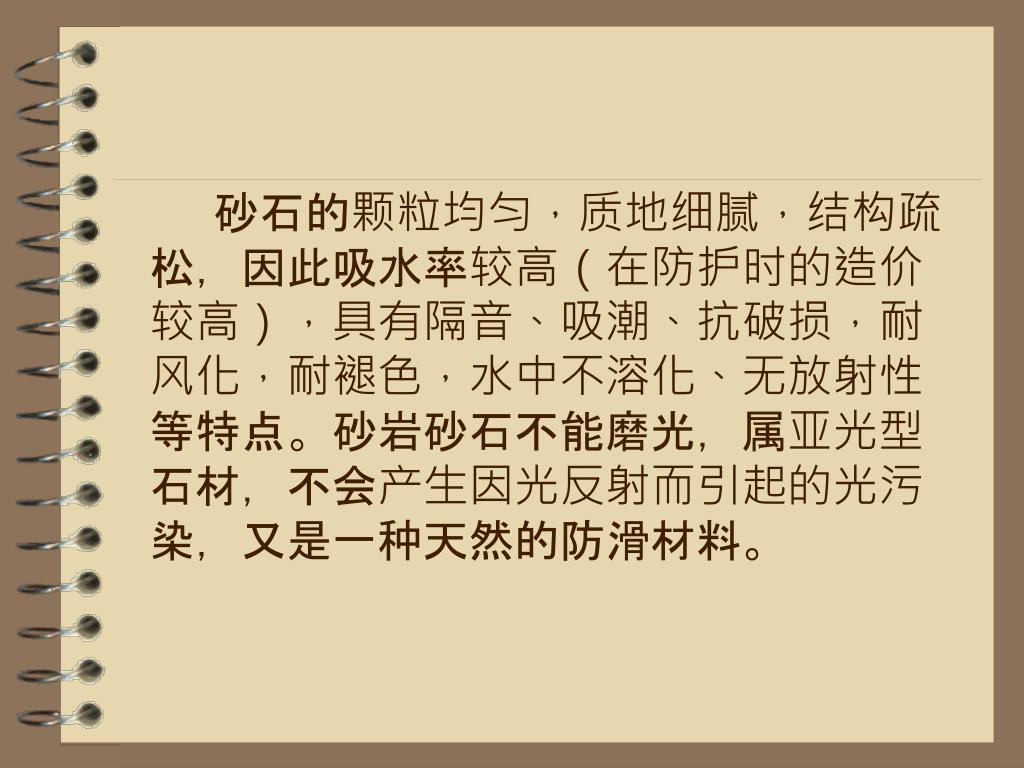

  17. 砂石的颗粒均匀,质地细腻,结构疏松,因此吸水率较高(在防护时的造价较高),具有隔音、吸潮、抗破损,耐风化,耐褪色,水中不溶化、无放射性等特点。砂岩砂石不能磨光,属亚光型石材,不会产生因光反射而引起的光污染,又是一种天然的防滑材料。

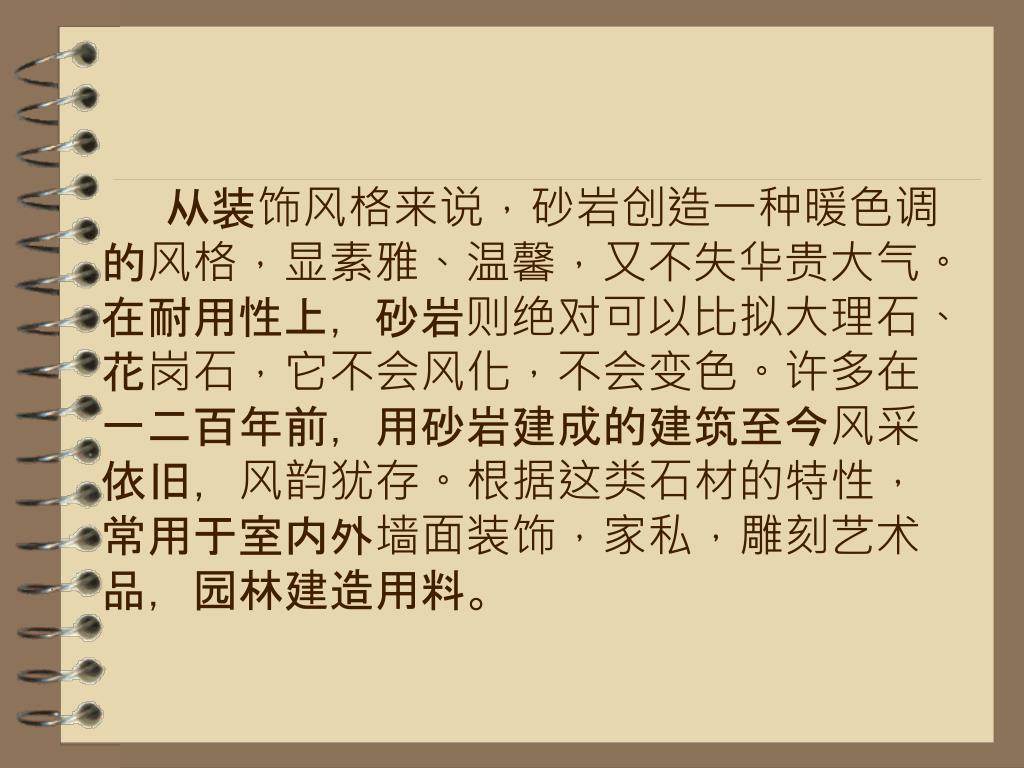

  18. 从装饰风格来说,砂岩创造一种暖色调的风格,显素雅、温馨,又不失华贵大气。在耐用性上,砂岩则绝对可以比拟大理石、花岗石,它不会风化,不会变色。许多在一二百年前,用砂岩建成的建筑至今风采依旧,风韵犹存。根据这类石材的特性,常用于室内外墙面装饰,家私,雕刻艺术品,园林建造用料。

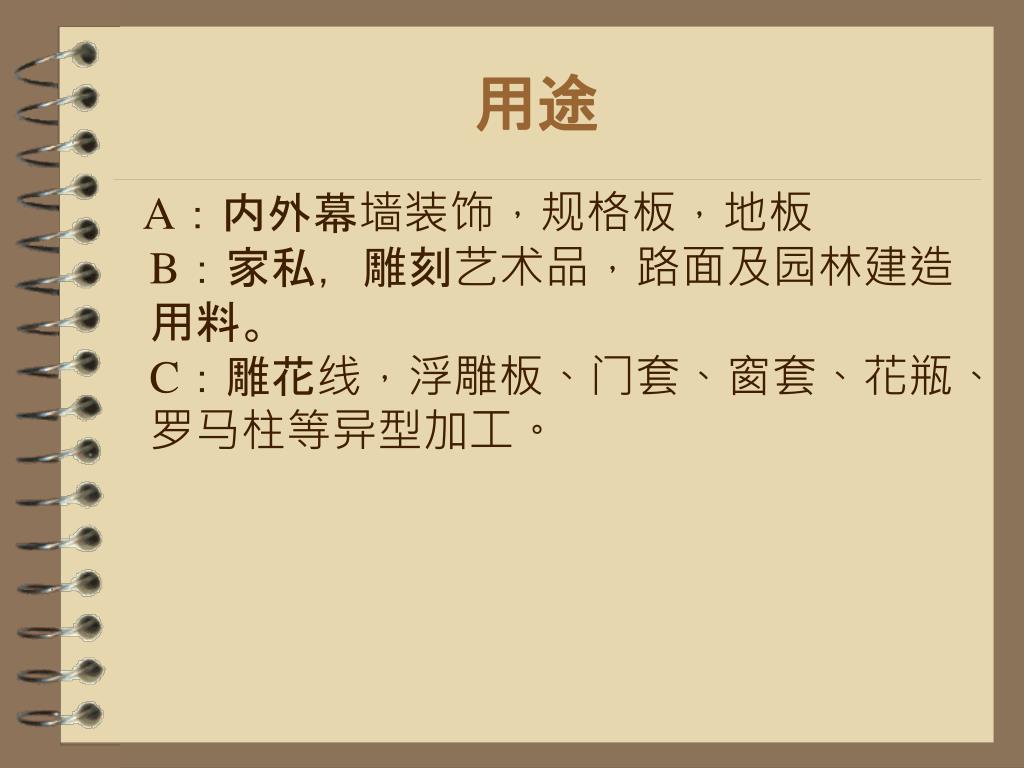

  19. 用途 A:内外幕墙装饰,规格板,地板 B:家私,雕刻艺术品,路面及园林建造用料。 C:雕花线,浮雕板、门套、窗套、花瓶、罗马柱等异型加工。

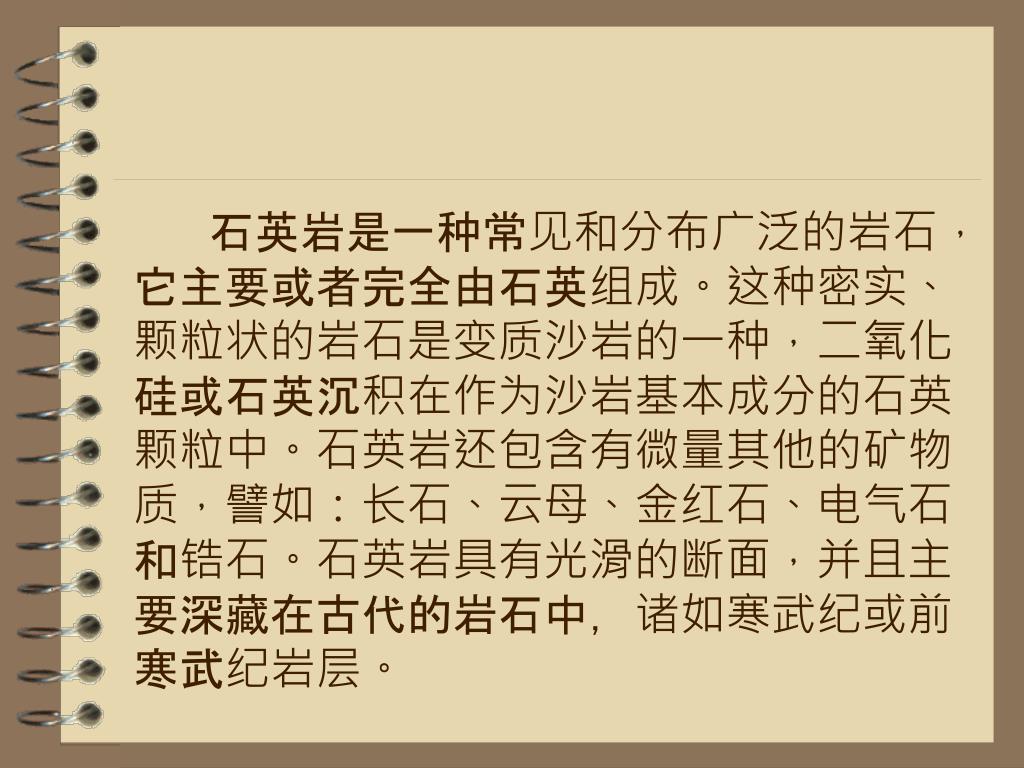

  20. 石英岩是一种常见和分布广泛的岩石,它主要或者完全由石英组成。这种密实、颗粒状的岩石是变质沙岩的一种,二氧化硅或石英沉积在作为沙岩基本成分的石英颗粒中。石英岩还包含有微量其他的矿物质,譬如:长石、云母、金红石、电气石和锆石。石英岩具有光滑的断面,并且主要深藏在古代的岩石中,诸如寒武纪或前寒武纪岩层。

  21. 人造石材

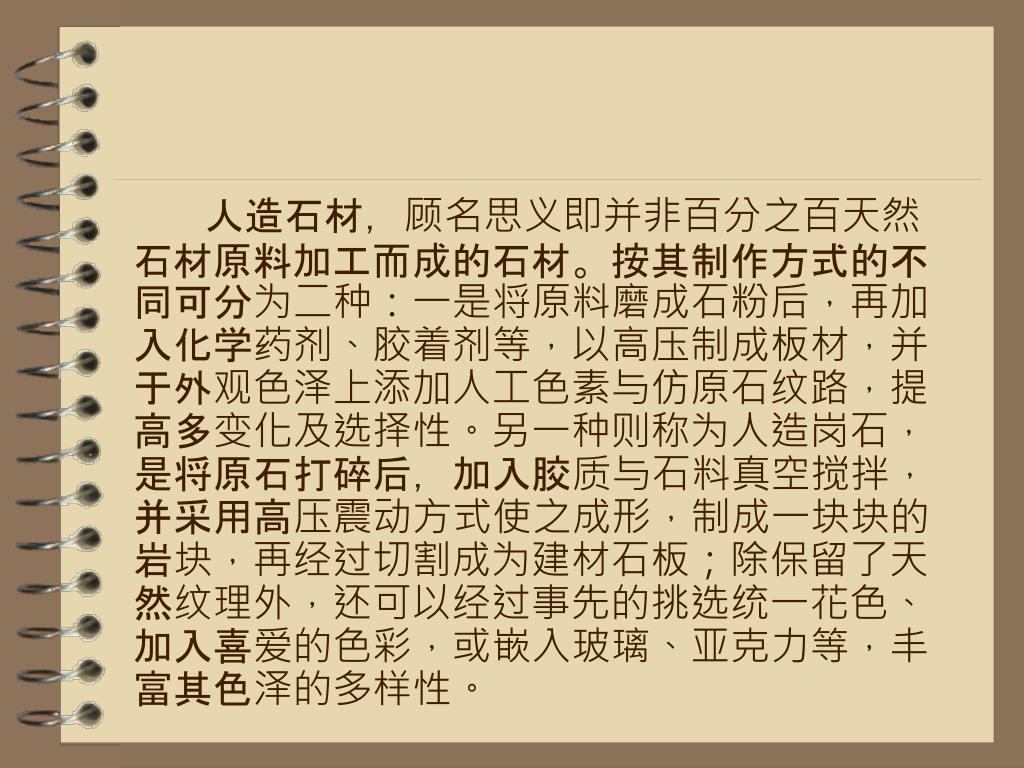

  22. 人造石材,顾名思义即并非百分之百天然石材原料加工而成的石材。按其制作方式的不同可分为二种:一是将原料磨成石粉后,再加入化学药剂、胶着剂等,以高压制成板材,并于外观色泽上添加人工色素与仿原石纹路,提高多变化及选择性。另一种则称为人造岗石,是将原石打碎后,加入胶质与石料真空搅拌,并采用高压震动方式使之成形,制成一块块的岩块,再经过切割成为建材石板;除保留了天然纹理外,还可以经过事先的挑选统一花色、加入喜爱的色彩,或嵌入玻璃、亚克力等,丰富其色泽的多样性。

  23. 人造大理石

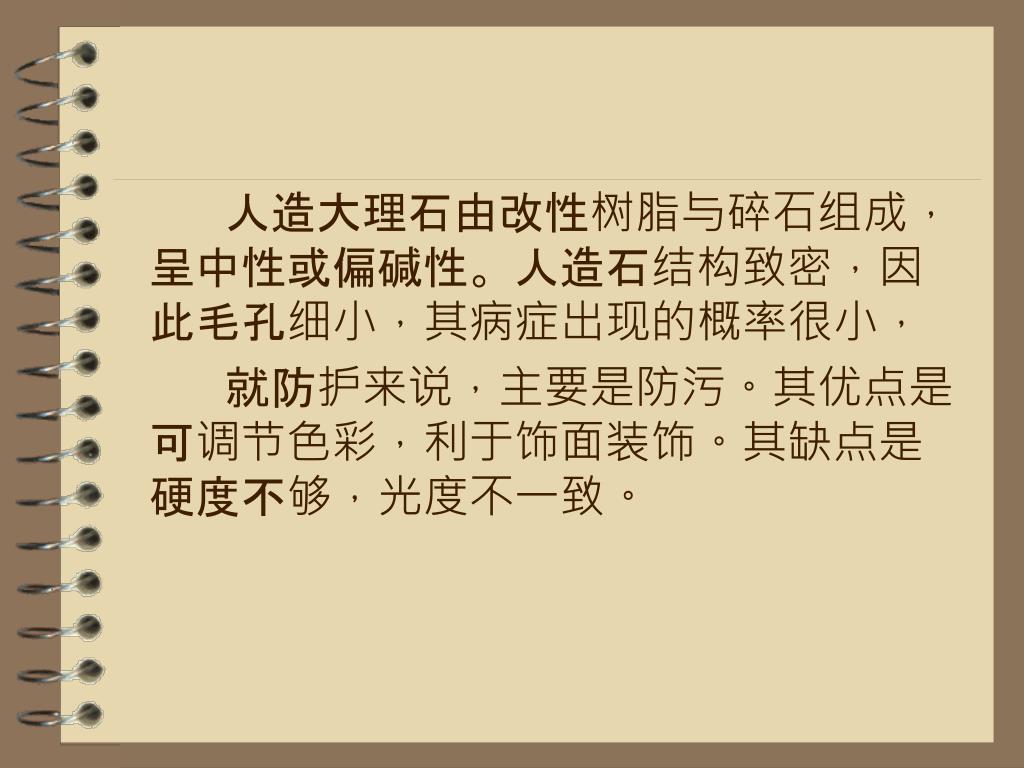

  24. 人造大理石由改性树脂与碎石组成,呈中性或偏碱性。人造石结构致密,因此毛孔细小,其病症出现的概率很小,人造大理石由改性树脂与碎石组成,呈中性或偏碱性。人造石结构致密,因此毛孔细小,其病症出现的概率很小, 就防护来说,主要是防污。其优点是可调节色彩,利于饰面装饰。其缺点是硬度不够,光度不一致。

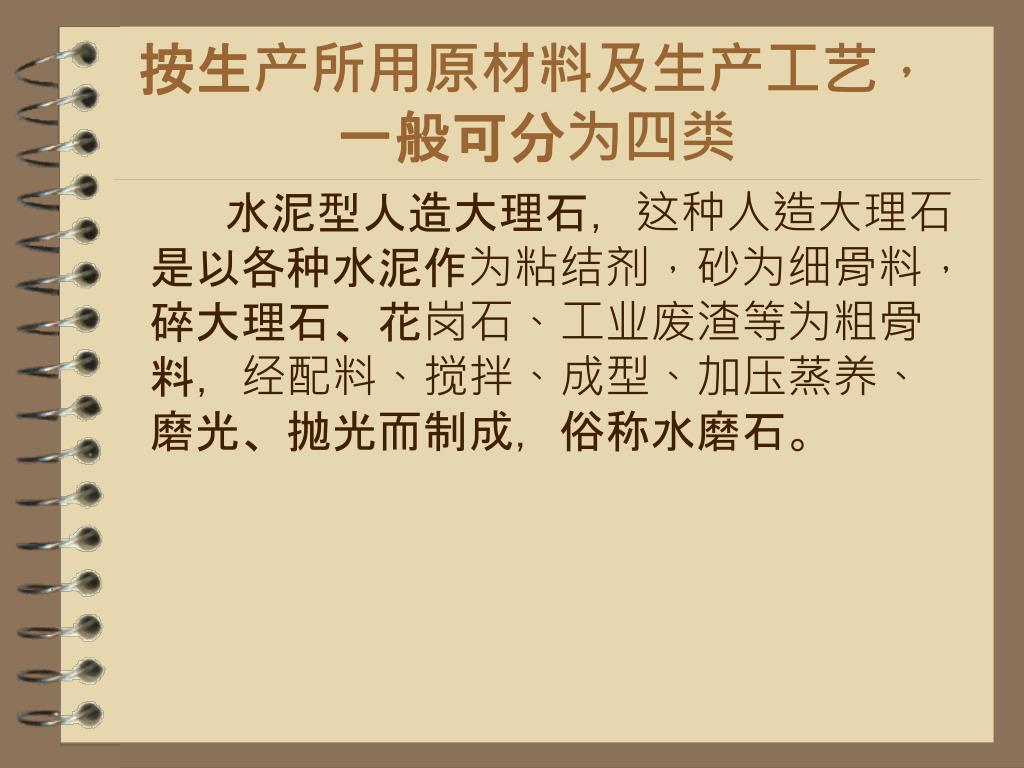

  25. 按生产所用原材料及生产工艺,一般可分为四类 水泥型人造大理石,这种人造大理石是以各种水泥作为粘结剂,砂为细骨料,碎大理石、花岗石、工业废渣等为粗骨料,经配料、搅拌、成型、加压蒸养、磨光、抛光而制成,俗称水磨石。

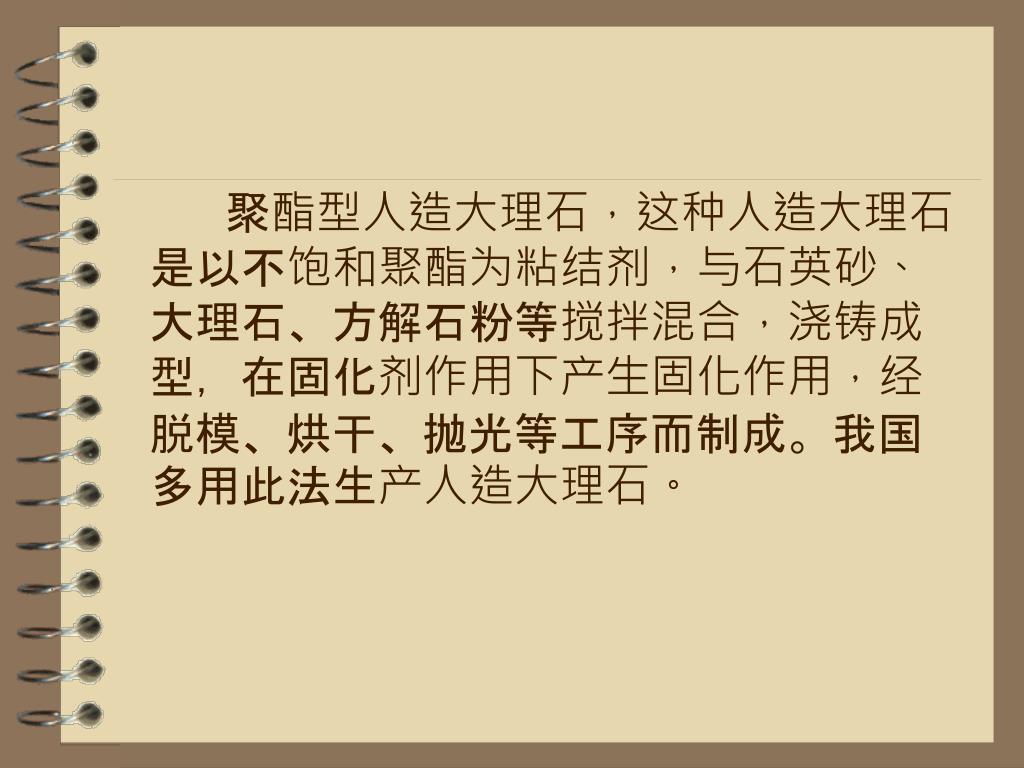

  26. 聚酯型人造大理石,这种人造大理石是以不饱和聚酯为粘结剂,与石英砂、大理石、方解石粉等搅拌混合,浇铸成型,在固化剂作用下产生固化作用,经脱模、烘干、抛光等工序而制成。我国多用此法生产人造大理石。

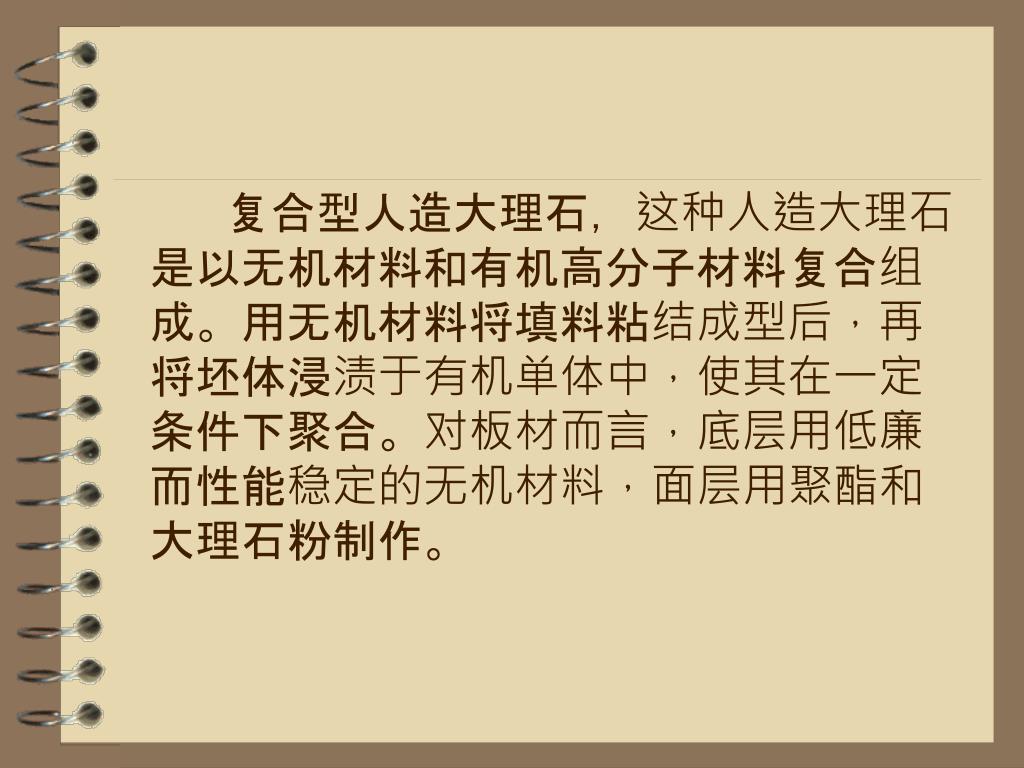

  27. 复合型人造大理石,这种人造大理石是以无机材料和有机高分子材料复合组成。用无机材料将填料粘结成型后,再将坯体浸渍于有机单体中,使其在一定条件下聚合。对板材而言,底层用低廉而性能稳定的无机材料,面层用聚酯和大理石粉制作。

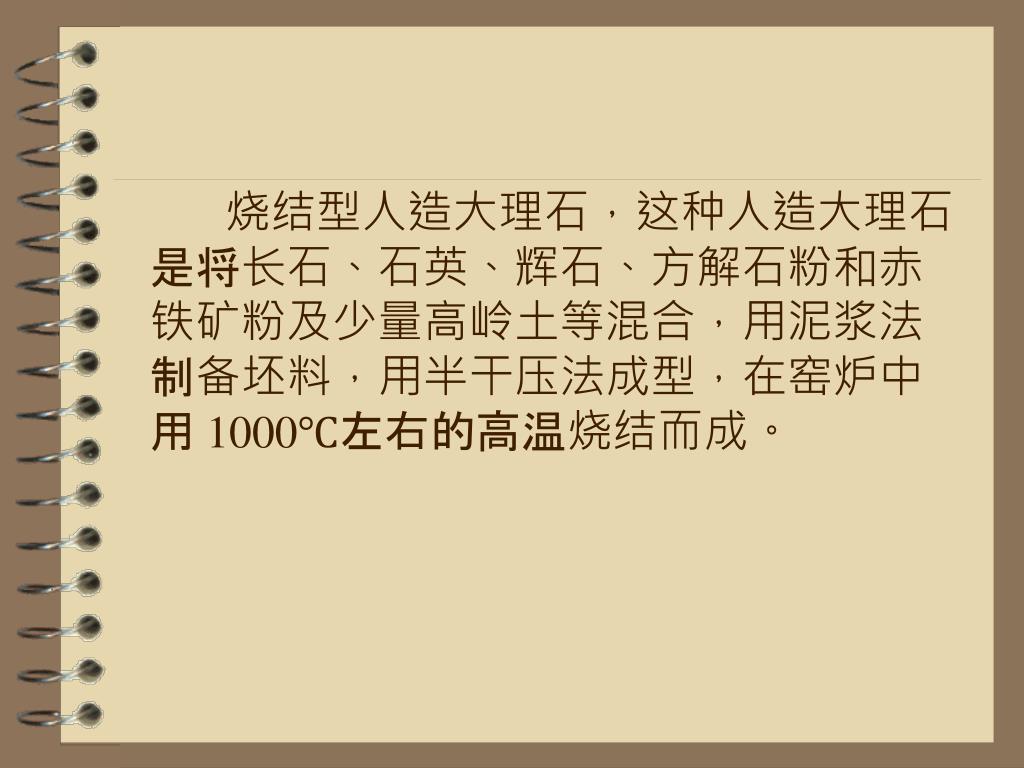

  28. 烧结型人造大理石,这种人造大理石是将长石、石英、辉石、方解石粉和赤铁矿粉及少量高岭土等混合,用泥浆法制备坯料,用半干压法成型,在窑炉中用 1000℃左右的高温烧结而成。

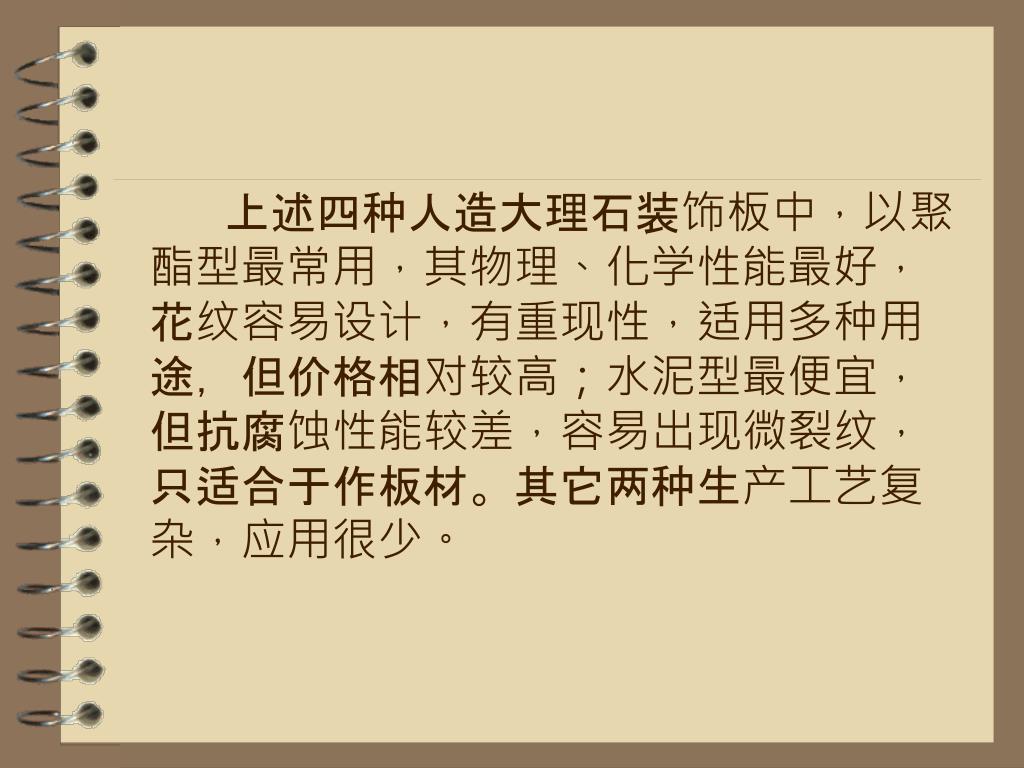

  29. 上述四种人造大理石装饰板中,以聚酯型最常用,其物理、化学性能最好,花纹容易设计,有重现性,适用多种用途,但价格相对较高;水泥型最便宜,但抗腐蚀性能较差,容易出现微裂纹,只适合于作板材。其它两种生产工艺复杂,应用很少。

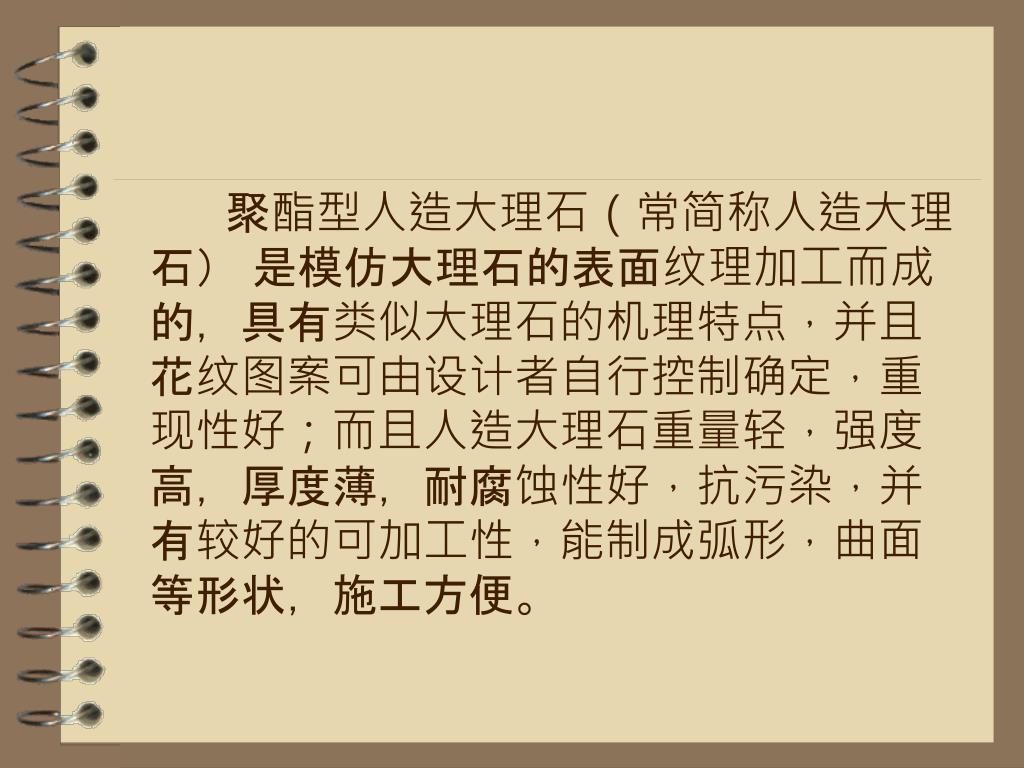

  30. 聚酯型人造大理石(常简称人造大理石) 是模仿大理石的表面纹理加工而成的,具有类似大理石的机理特点,并且花纹图案可由设计者自行控制确定,重现性好;而且人造大理石重量轻,强度高,厚度薄,耐腐蚀性好,抗污染,并有较好的可加工性,能制成弧形,曲面等形状,施工方便。

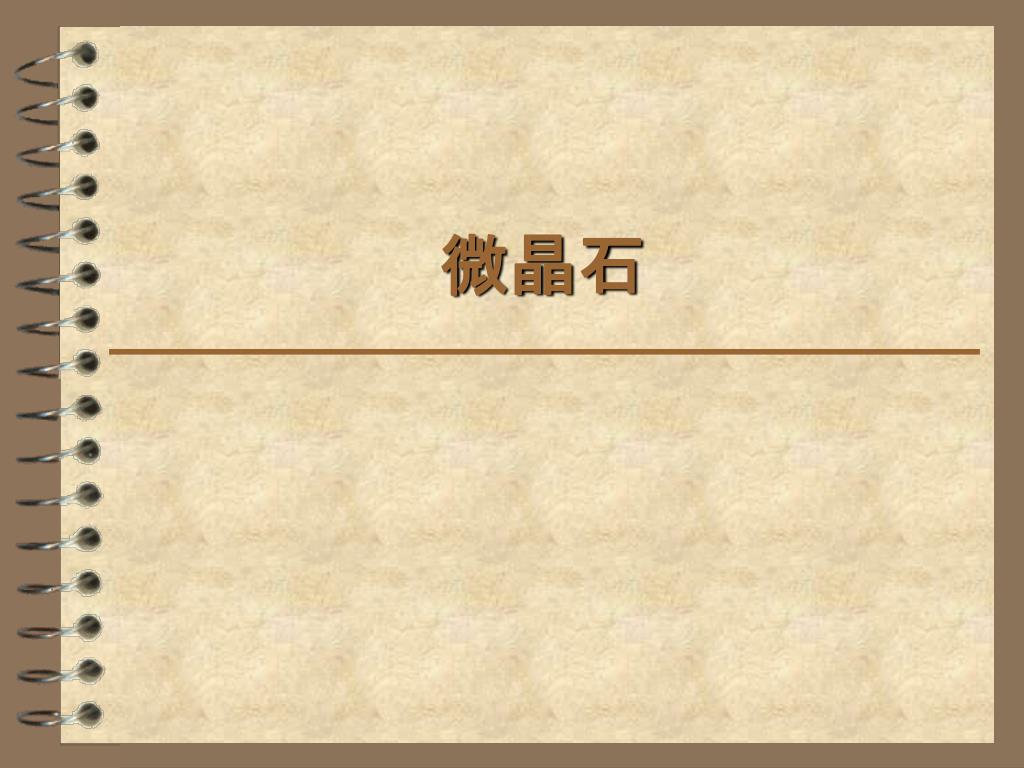

  31. 微晶石

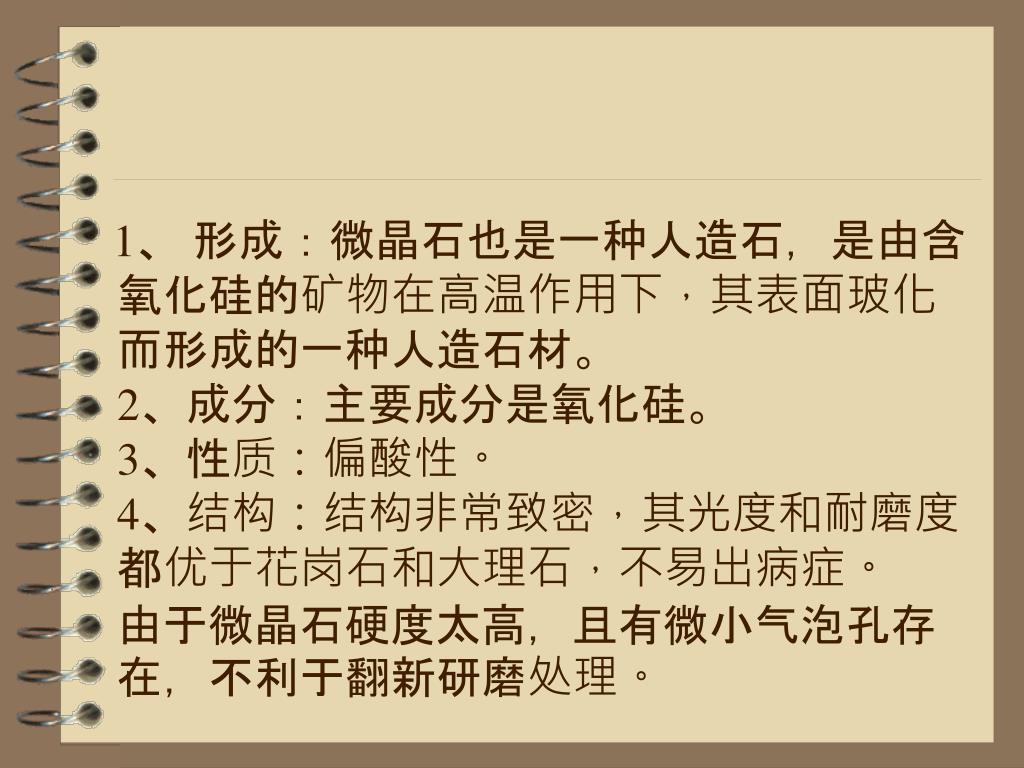

  32. 1、 形成:微晶石也是一种人造石,是由含氧化硅的矿物在高温作用下,其表面玻化而形成的一种人造石材。 2、成分:主要成分是氧化硅。 3、性质:偏酸性。 4、结构:结构非常致密,其光度和耐磨度都优于花岗石和大理石,不易出病症。 由于微晶石硬度太高,且有微小气泡孔存在,不利于翻新研磨处理。

  33. 玻化砖

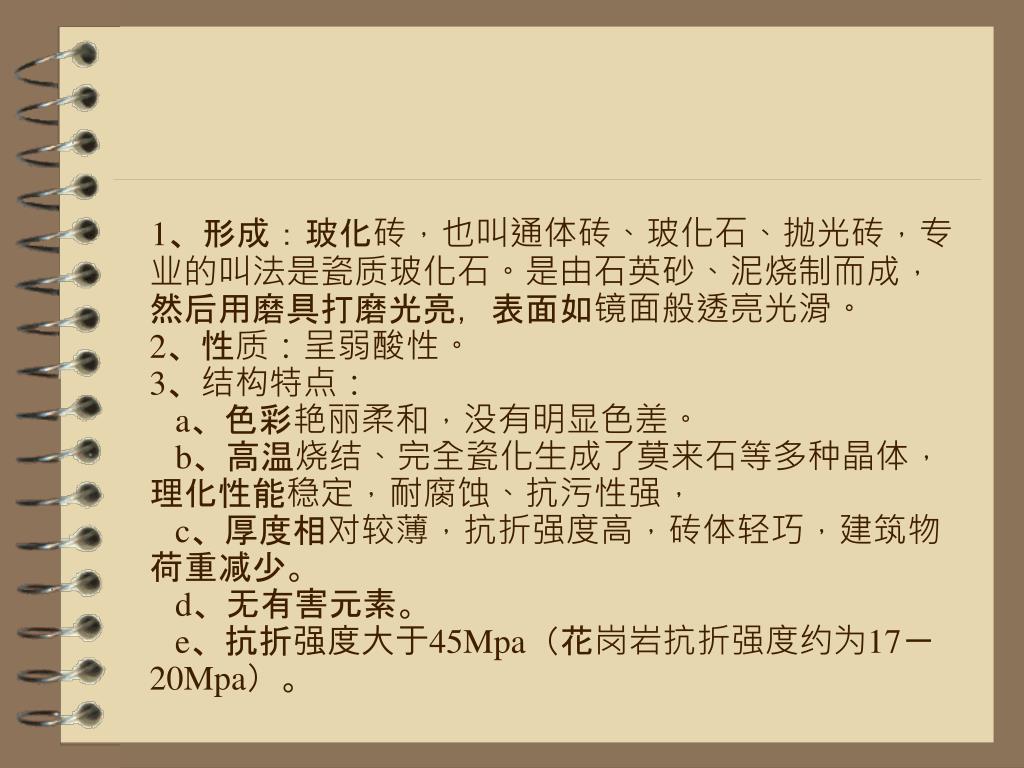

  34. 1、形成:玻化砖,也叫通体砖、玻化石、抛光砖,专业的叫法是瓷质玻化石。是由石英砂、泥烧制而成,然后用磨具打磨光亮,表面如镜面般透亮光滑。 2、性质:呈弱酸性。 3、结构特点: a、色彩艳丽柔和,没有明显色差。 b、高温烧结、完全瓷化生成了莫来石等多种晶体,理化性能稳定,耐腐蚀、抗污性强, c、厚度相对较薄,抗折强度高,砖体轻巧,建筑物荷重减少。 d、无有害元素。 e、抗折强度大于45Mpa(花岗岩抗折强度约为17-20Mpa)。

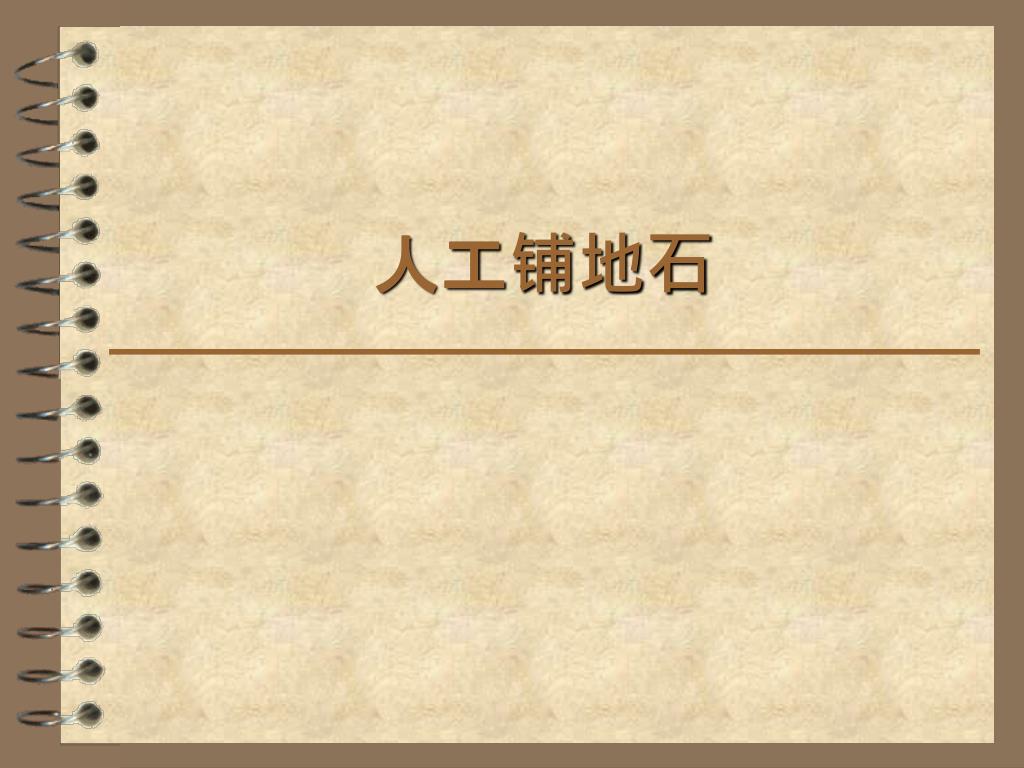

  35. 人工铺地石

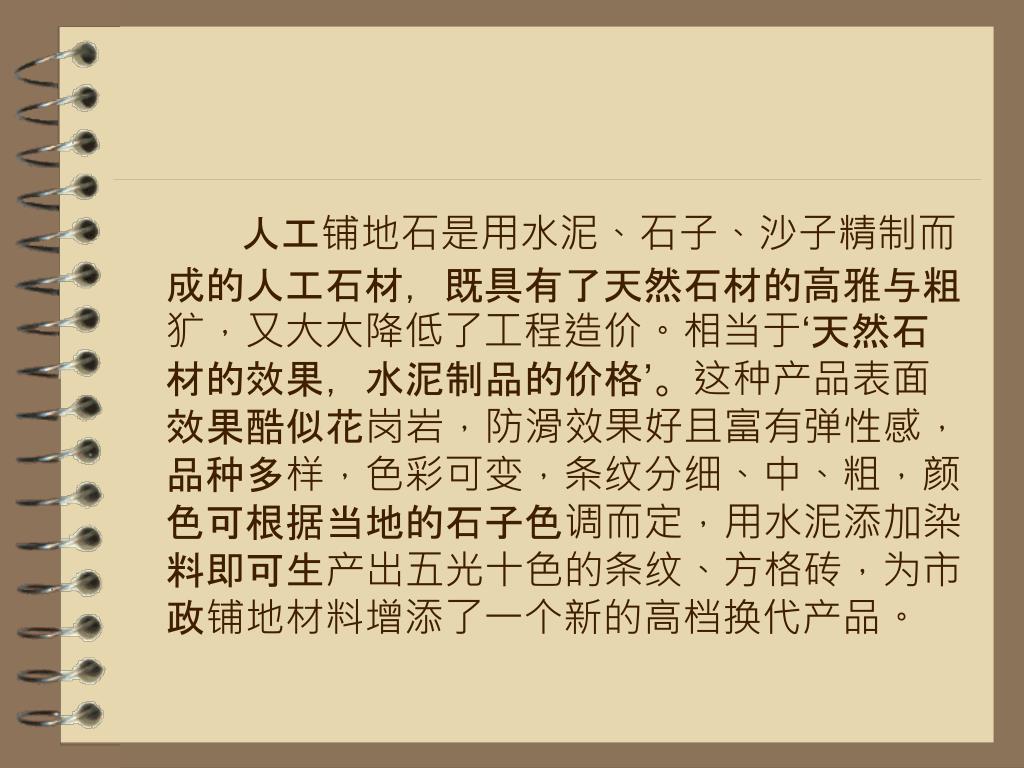

  36. 人工铺地石是用水泥、石子、沙子精制而成的人工石材,既具有了天然石材的高雅与粗犷,又大大降低了工程造价。相当于‘天然石材的效果,水泥制品的价格’。这种产品表面效果酷似花岗岩,防滑效果好且富有弹性感,品种多样,色彩可变,条纹分细、中、粗,颜色可根据当地的石子色调而定,用水泥添加染料即可生产出五光十色的条纹、方格砖,为市政铺地材料增添了一个新的高档换代产品。

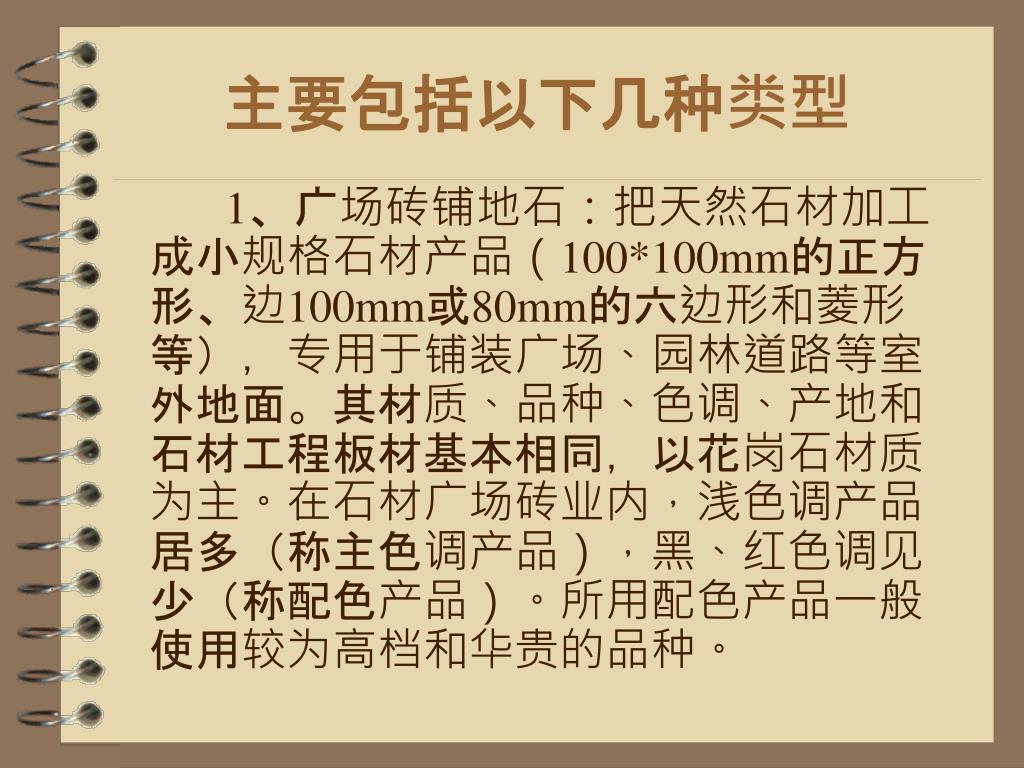

  37. 主要包括以下几种类型 1、广场砖铺地石:把天然石材加工成小规格石材产品(100*100mm的正方形、边100mm或80mm的六边形和菱形等),专用于铺装广场、园林道路等室外地面。其材质、品种、色调、产地和石材工程板材基本相同,以花岗石材质为主。在石材广场砖业内,浅色调产品居多(称主色调产品),黑、红色调见少(称配色产品)。所用配色产品一般使用较为高档和华贵的品种。

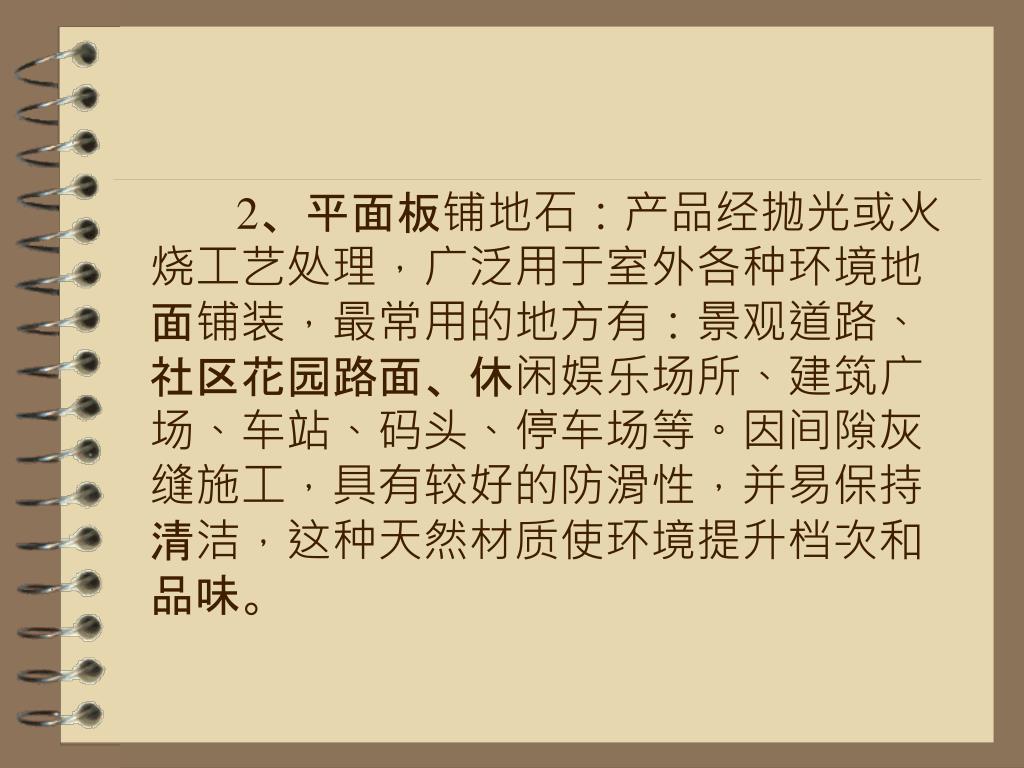

  38. 2、平面板铺地石:产品经抛光或火烧工艺处理,广泛用于室外各种环境地面铺装,最常用的地方有:景观道路、社区花园路面、休闲娱乐场所、建筑广场、车站、码头、停车场等。因间隙灰缝施工,具有较好的防滑性,并易保持清洁,这种天然材质使环境提升档次和品味。

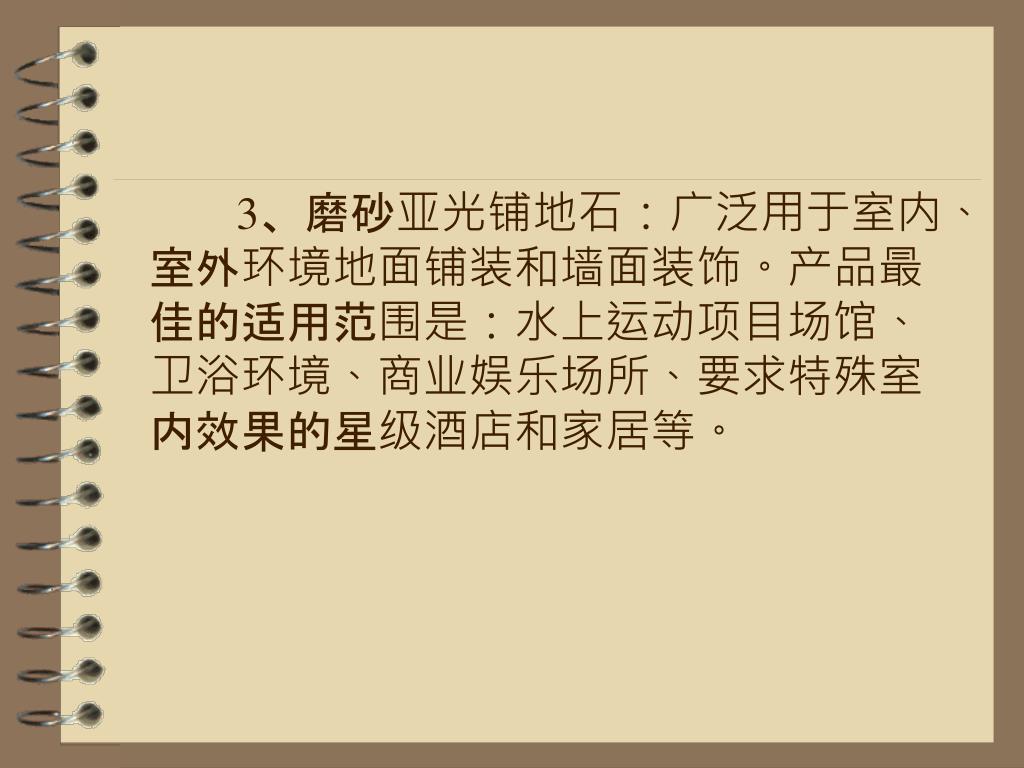

  39. 3、磨砂亚光铺地石:广泛用于室内、室外环境地面铺装和墙面装饰。产品最佳的适用范围是:水上运动项目场馆、卫浴环境、商业娱乐场所、要求特殊室内效果的星级酒店和家居等。

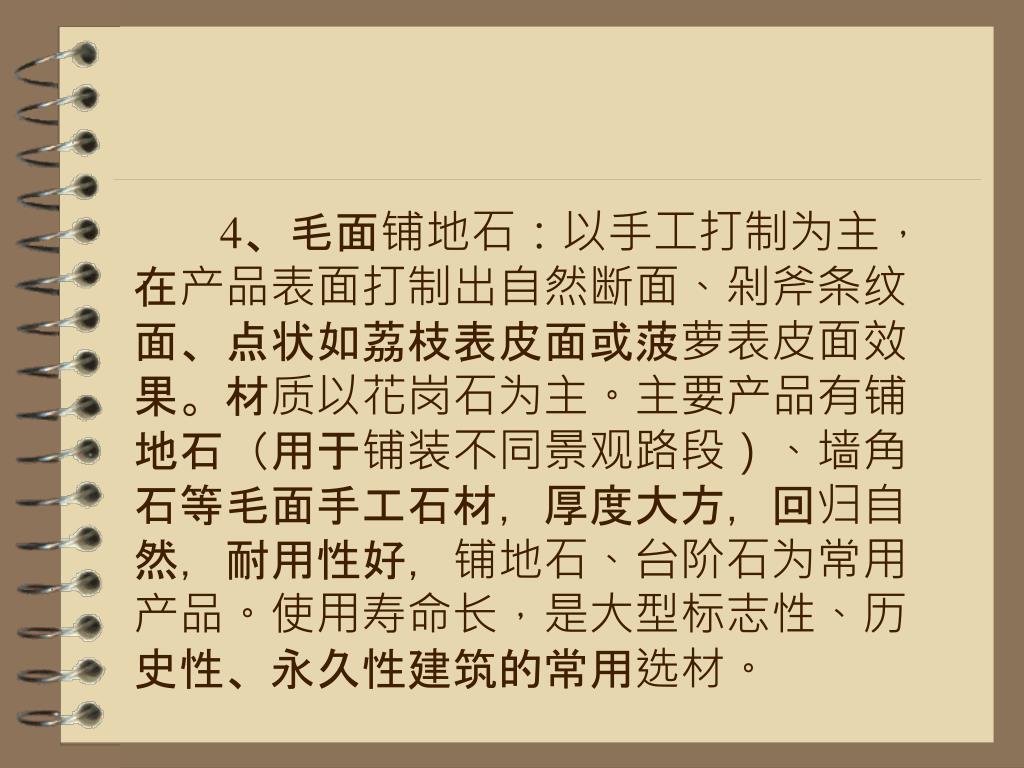

  40. 4、毛面铺地石:以手工打制为主,在产品表面打制出自然断面、剁斧条纹面、点状如荔枝表皮面或菠萝表皮面效果。材质以花岗石为主。主要产品有铺地石(用于铺装不同景观路段)、墙角石等毛面手工石材,厚度大方,回归自然,耐用性好,铺地石、台阶石为常用产品。使用寿命长,是大型标志性、历史性、永久性建筑的常用选材。

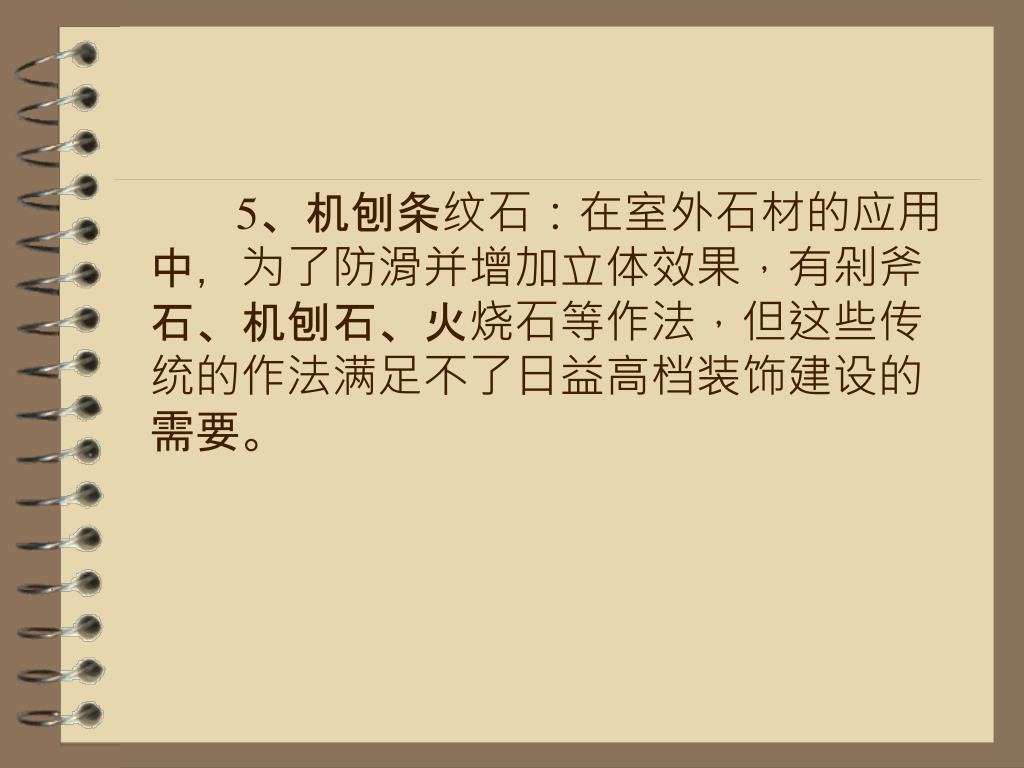

  41. 5、机刨条纹石:在室外石材的应用中,为了防滑并增加立体效果,有剁斧石、机刨石、火烧石等作法,但这些传统的作法满足不了日益高档装饰建设的需要。

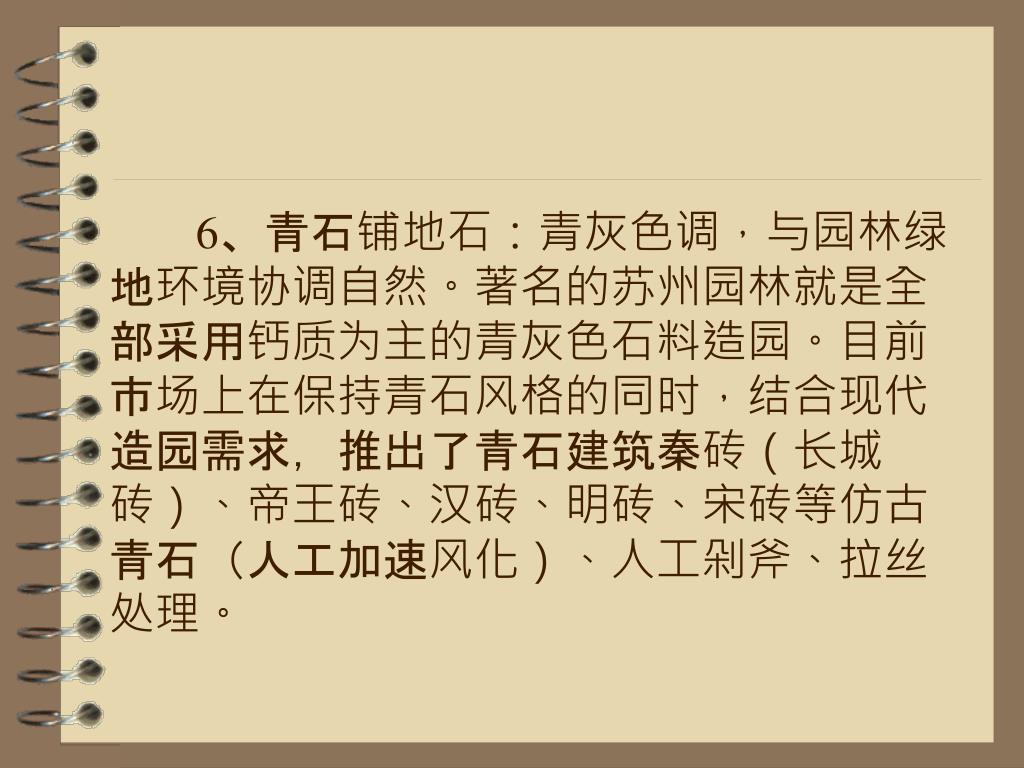

  42. 6、青石铺地石:青灰色调,与园林绿地环境协调自然。著名的苏州园林就是全部采用钙质为主的青灰色石料造园。目前市场上在保持青石风格的同时,结合现代造园需求,推出了青石建筑秦砖(长城砖)、帝王砖、汉砖、明砖、宋砖等仿古青石(人工加速风化)、人工剁斧、拉丝处理。

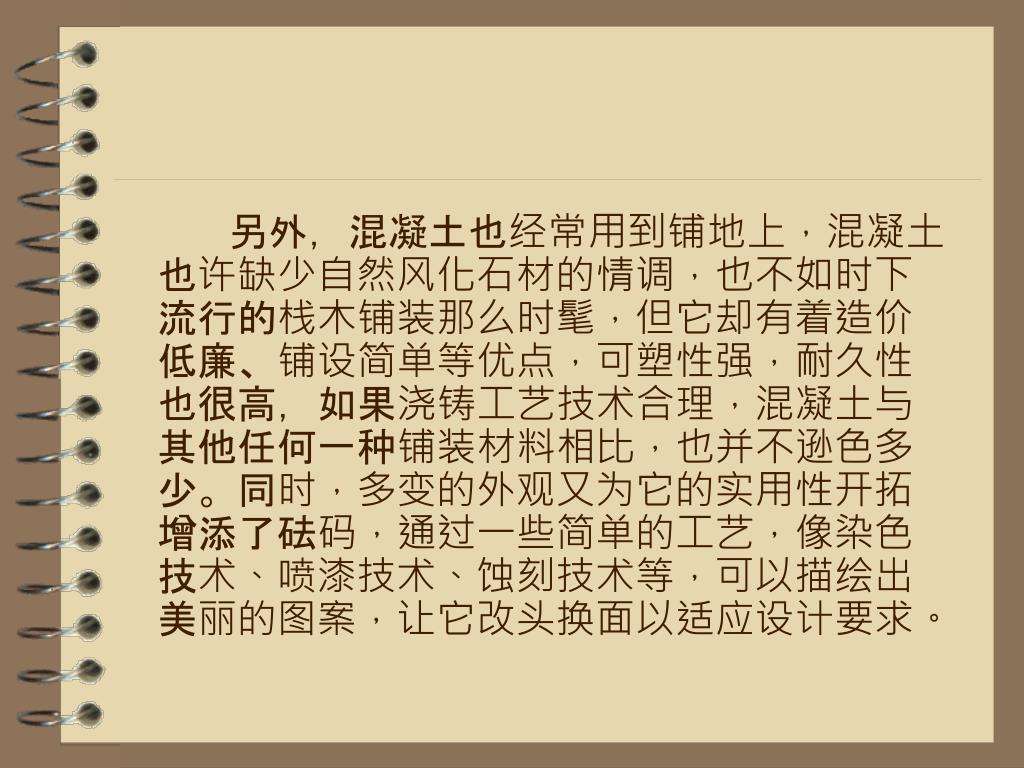

  43. 另外,混凝土也经常用到铺地上,混凝土也许缺少自然风化石材的情调,也不如时下流行的栈木铺装那么时髦,但它却有着造价低廉、铺设简单等优点,可塑性强,耐久性也很高,如果浇铸工艺技术合理,混凝土与其他任何一种铺装材料相比,也并不逊色多少。同时,多变的外观又为它的实用性开拓增添了砝码,通过一些简单的工艺,像染色技术、喷漆技术、蚀刻技术等,可以描绘出美丽的图案,让它改头换面以适应设计要求。另外,混凝土也经常用到铺地上,混凝土也许缺少自然风化石材的情调,也不如时下流行的栈木铺装那么时髦,但它却有着造价低廉、铺设简单等优点,可塑性强,耐久性也很高,如果浇铸工艺技术合理,混凝土与其他任何一种铺装材料相比,也并不逊色多少。同时,多变的外观又为它的实用性开拓增添了砝码,通过一些简单的工艺,像染色技术、喷漆技术、蚀刻技术等,可以描绘出美丽的图案,让它改头换面以适应设计要求。

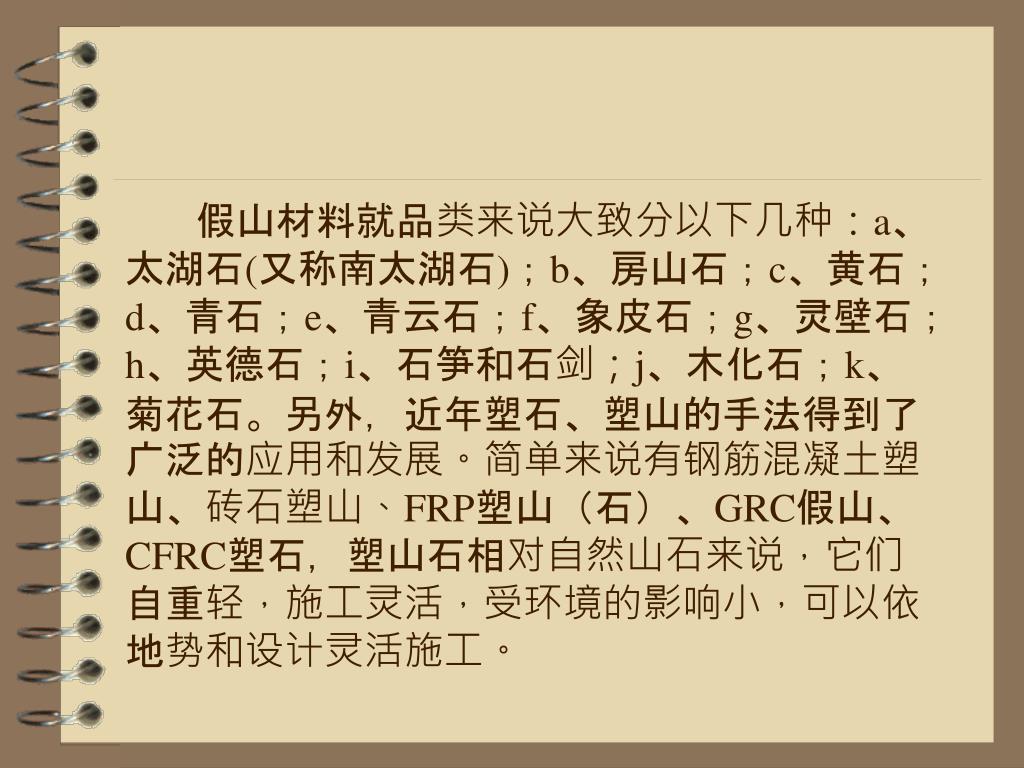

  44. 假山材料就品类来说大致分以下几种:a、太湖石(又称南太湖石);b、房山石;c、黄石;d、青石;e、青云石;f、象皮石;g、灵壁石;h、英德石;i、石笋和石剑;j、木化石;k、菊花石。另外,近年塑石、塑山的手法得到了广泛的应用和发展。简单来说有钢筋混凝土塑山、砖石塑山、FRP塑山(石)、GRC假山、CFRC塑石,塑山石相对自然山石来说,它们自重轻,施工灵活,受环境的影响小,可以依地势和设计灵活施工。假山材料就品类来说大致分以下几种:a、太湖石(又称南太湖石);b、房山石;c、黄石;d、青石;e、青云石;f、象皮石;g、灵壁石;h、英德石;i、石笋和石剑;j、木化石;k、菊花石。另外,近年塑石、塑山的手法得到了广泛的应用和发展。简单来说有钢筋混凝土塑山、砖石塑山、FRP塑山(石)、GRC假山、CFRC塑石,塑山石相对自然山石来说,它们自重轻,施工灵活,受环境的影响小,可以依地势和设计灵活施工。

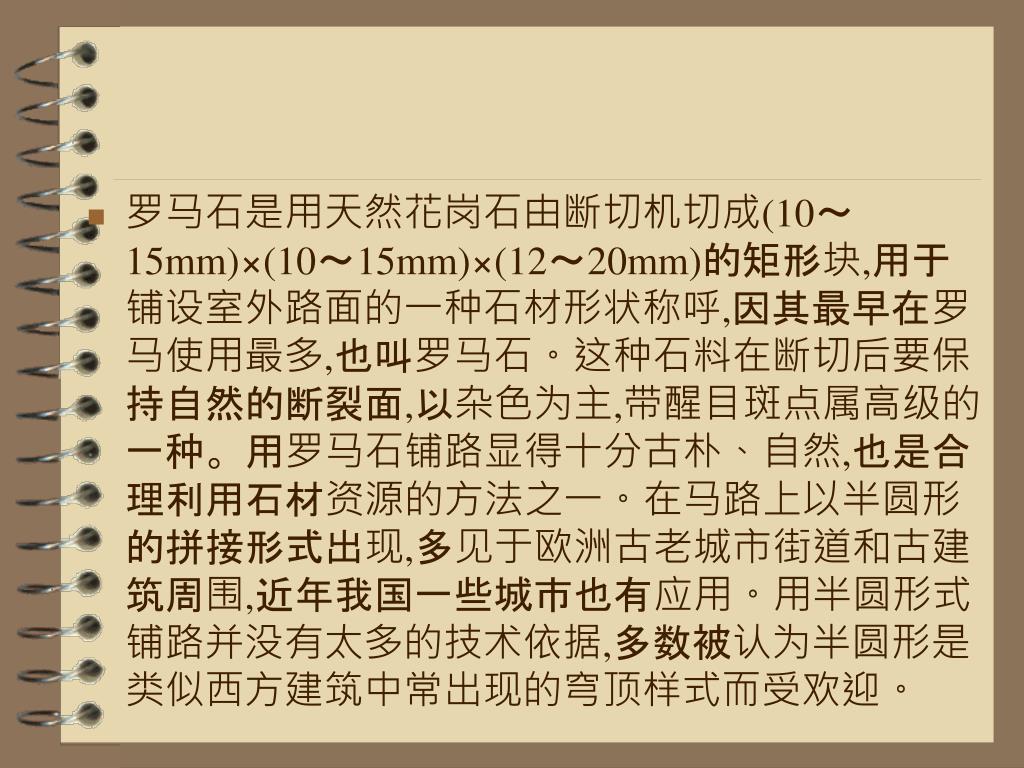

  45. 罗马石是用天然花岗石由断切机切成(10~15mm)×(10~15mm)×(12~20mm)的矩形块,用于铺设室外路面的一种石材形状称呼,因其最早在罗马使用最多,也叫罗马石。这种石料在断切后要保持自然的断裂面,以杂色为主,带醒目斑点属高级的一种。用罗马石铺路显得十分古朴、自然,也是合理利用石材资源的方法之一。在马路上以半圆形的拼接形式出现,多见于欧洲古老城市街道和古建筑周围,近年我国一些城市也有应用。用半圆形式铺路并没有太多的技术依据,多数被认为半圆形是类似西方建筑中常出现的穹顶样式而受欢迎。

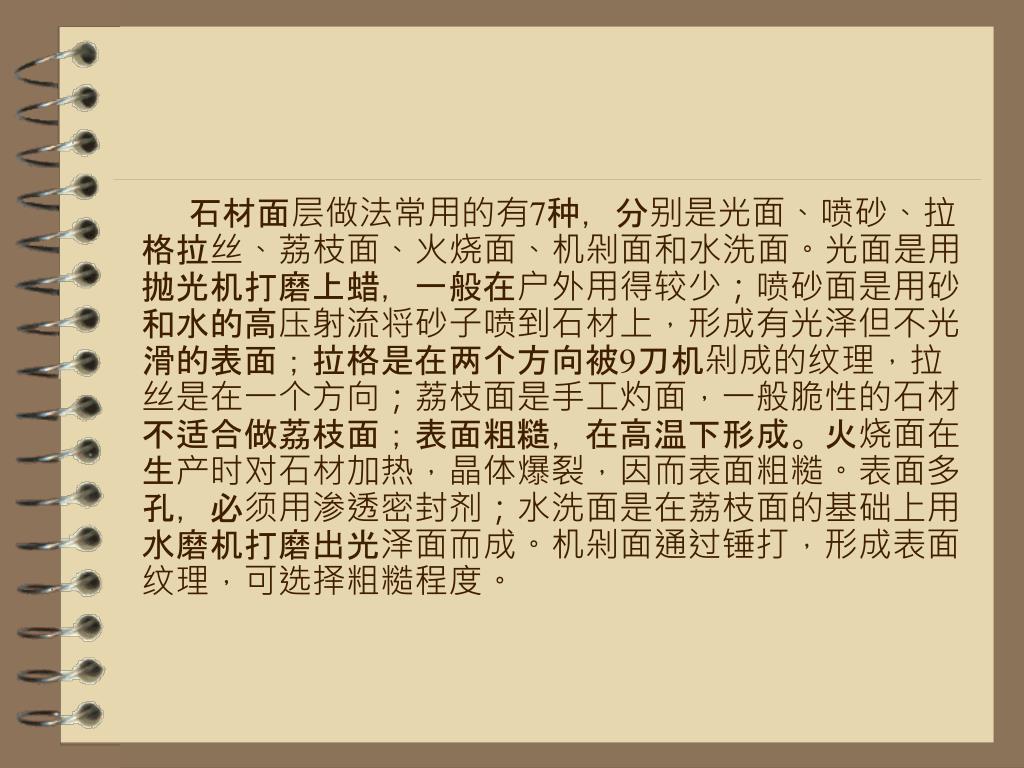

  46. 石材面层做法常用的有7种,分别是光面、喷砂、拉格拉丝、荔枝面、火烧面、机剁面和水洗面。光面是用抛光机打磨上蜡,一般在户外用得较少;喷砂面是用砂和水的高压射流将砂子喷到石材上,形成有光泽但不光滑的表面;拉格是在两个方向被9刀机剁成的纹理,拉丝是在一个方向;荔枝面是手工灼面,一般脆性的石材不适合做荔枝面;表面粗糙,在高温下形成。火烧面在生产时对石材加热,晶体爆裂,因而表面粗糙。表面多孔,必须用渗透密封剂;水洗面是在荔枝面的基础上用水磨机打磨出光泽面而成。机剁面通过锤打,形成表面纹理,可选择粗糙程度。

More Related
