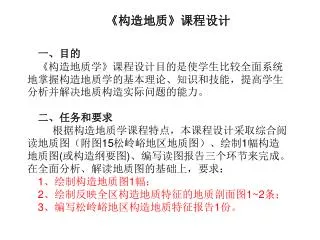

《 构造地质 》 课程设计 一、目的 《 构造地质学 》 课程设计目的是使学生比较全面系统地掌握构造地质学的基本理论、知识和技能，提高学生分析并解决地质构造实际问题的能力。 二、任务和要求

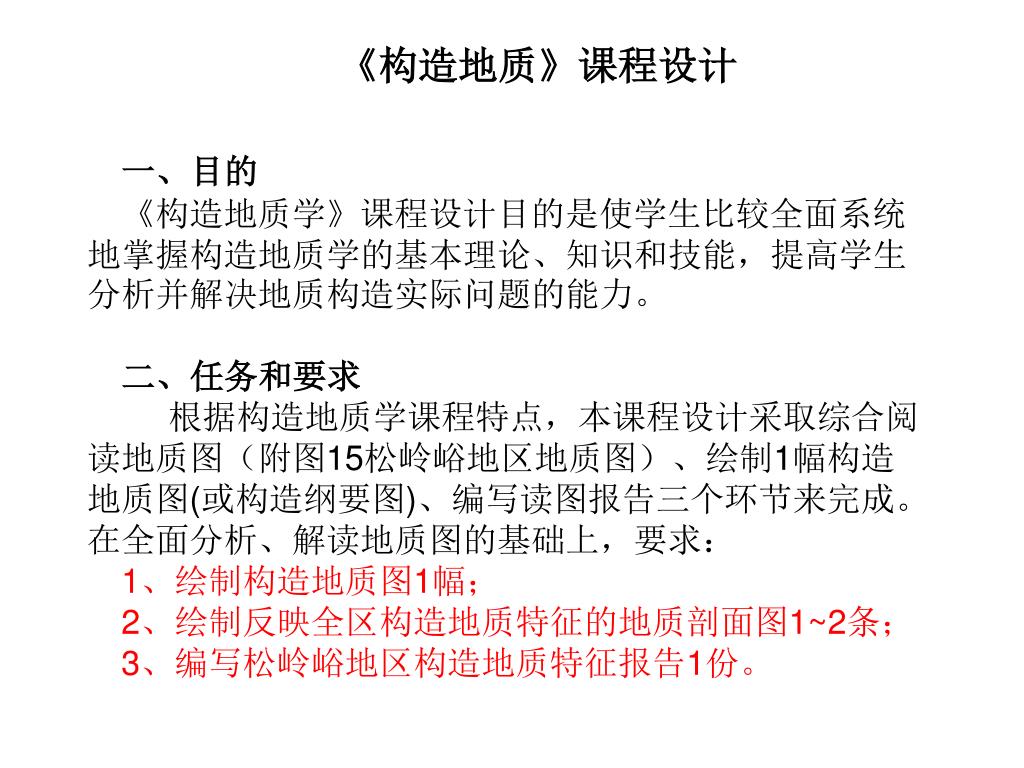

1. 《构造地质》课程设计 一、目的 《构造地质学》课程设计目的是使学生比较全面系统地掌握构造地质学的基本理论、知识和技能，提高学生分析并解决地质构造实际问题的能力。 二、任务和要求 根据构造地质学课程特点，本课程设计采取综合阅读地质图（附图15松岭峪地区地质图）、绘制1幅构造地质图(或构造纲要图)、编写读图报告三个环节来完成。在全面分析、解读地质图的基础上，要求： 1、绘制构造地质图1幅； 2、绘制反映全区构造地质特征的地质剖面图1~2条； 3、编写松岭峪地区构造地质特征报告1份。

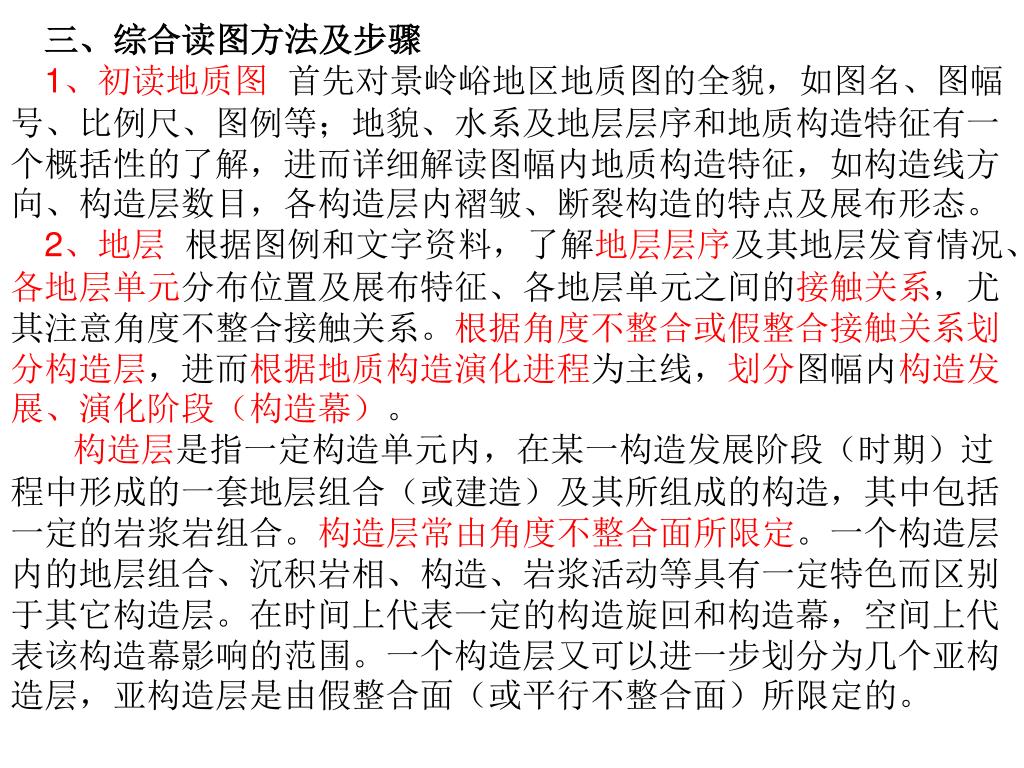

2. 三、综合读图方法及步骤 1、初读地质图 首先对景岭峪地区地质图的全貌，如图名、图幅号、比例尺、图例等；地貌、水系及地层层序和地质构造特征有一个概括性的了解，进而详细解读图幅内地质构造特征，如构造线方向、构造层数目，各构造层内褶皱、断裂构造的特点及展布形态。 2、地层 根据图例和文字资料，了解地层层序及其地层发育情况、各地层单元分布位置及展布特征、各地层单元之间的接触关系，尤其注意角度不整合接触关系。根据角度不整合或假整合接触关系划分构造层，进而根据地质构造演化进程为主线，划分图幅内构造发展、演化阶段（构造幕）。 构造层是指一定构造单元内，在某一构造发展阶段（时期）过程中形成的一套地层组合（或建造）及其所组成的构造，其中包括一定的岩浆岩组合。构造层常由角度不整合面所限定。一个构造层内的地层组合、沉积岩相、构造、岩浆活动等具有一定特色而区别于其它构造层。在时间上代表一定的构造旋回和构造幕，空间上代表该构造幕影响的范围。一个构造层又可以进一步划分为几个亚构造层，亚构造层是由假整合面（或平行不整合面）所限定的。

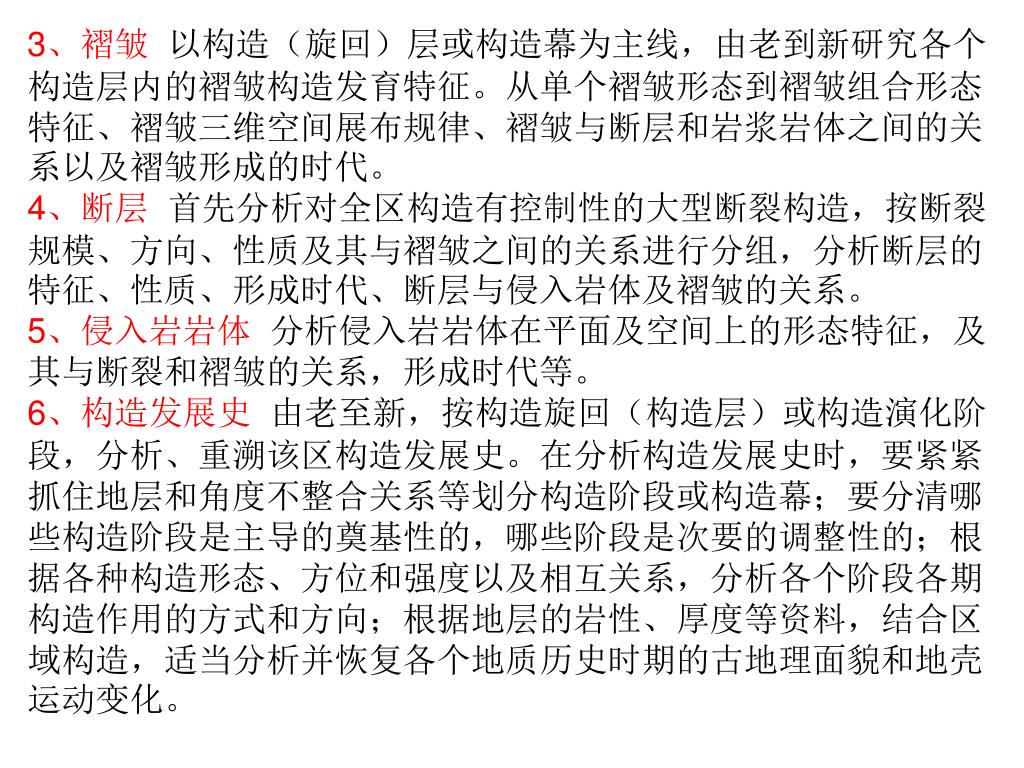

3. 3、褶皱 以构造（旋回）层或构造幕为主线，由老到新研究各个构造层内的褶皱构造发育特征。从单个褶皱形态到褶皱组合形态特征、褶皱三维空间展布规律、褶皱与断层和岩浆岩体之间的关系以及褶皱形成的时代。 4、断层 首先分析对全区构造有控制性的大型断裂构造，按断裂规模、方向、性质及其与褶皱之间的关系进行分组，分析断层的特征、性质、形成时代、断层与侵入岩体及褶皱的关系。 5、侵入岩岩体分析侵入岩岩体在平面及空间上的形态特征，及其与断裂和褶皱的关系，形成时代等。 6、构造发展史 由老至新，按构造旋回（构造层）或构造演化阶段，分析、重溯该区构造发展史。在分析构造发展史时，要紧紧抓住地层和角度不整合关系等划分构造阶段或构造幕；要分清哪些构造阶段是主导的奠基性的，哪些阶段是次要的调整性的；根据各种构造形态、方位和强度以及相互关系，分析各个阶段各期构造作用的方式和方向；根据地层的岩性、厚度等资料，结合区域构造，适当分析并恢复各个地质历史时期的古地理面貌和地壳运动变化。

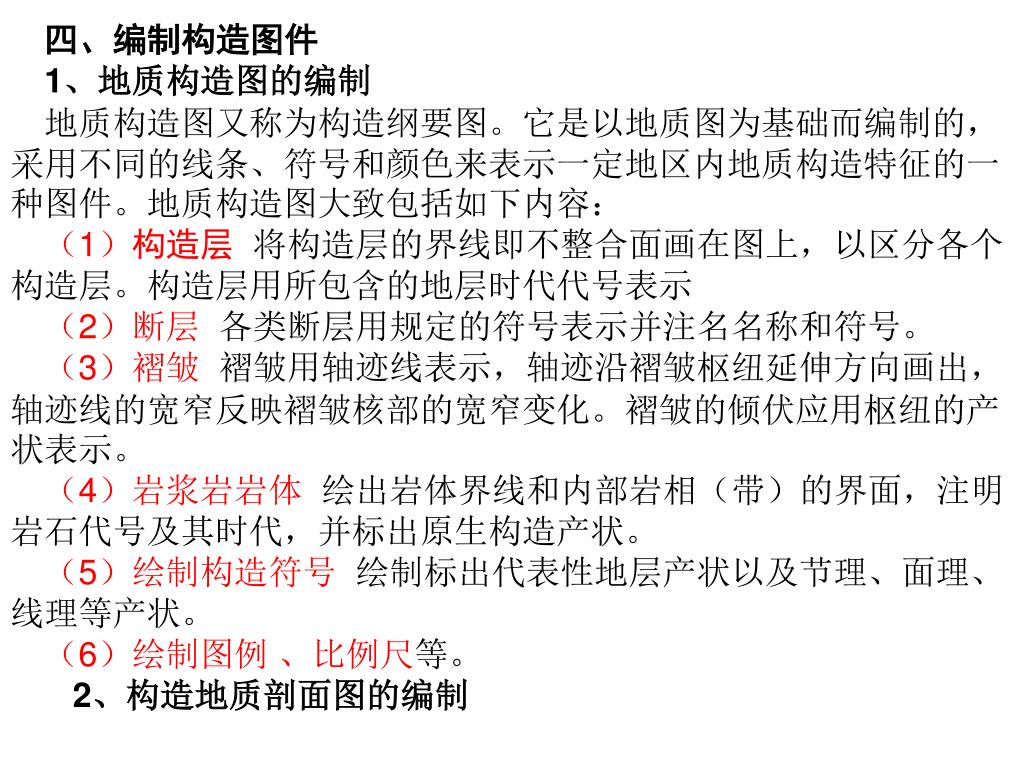

4. 四、编制构造图件 1、地质构造图的编制 地质构造图又称为构造纲要图。它是以地质图为基础而编制的，采用不同的线条、符号和颜色来表示一定地区内地质构造特征的一种图件。地质构造图大致包括如下内容： （1）构造层 将构造层的界线即不整合面画在图上，以区分各个构造层。构造层用所包含的地层时代代号表示 （2）断层 各类断层用规定的符号表示并注名名称和符号。 （3）褶皱 褶皱用轴迹线表示，轴迹沿褶皱枢纽延伸方向画出，轴迹线的宽窄反映褶皱核部的宽窄变化。褶皱的倾伏应用枢纽的产状表示。 （4）岩浆岩岩体 绘出岩体界线和内部岩相（带）的界面，注明岩石代号及其时代，并标出原生构造产状。 （5）绘制构造符号 绘制标出代表性地层产状以及节理、面理、线理等产状。 （6）绘制图例、比例尺等。 2、构造地质剖面图的编制

5. 五、综合读图分析报告 文字报告和图表是反映和表现某一地区的构造特征的两种主要方式。文字报告是在分析读图、编制图件的基础上进行的，文字报告的编写又可以进一步深化读图分析。文字报告必须和地质图、剖面图、构造地质图相符合，相互印证，相互补充。文字报告一般可以分为以下章节： 第一章引言 简述课程设计（综合分析读图）目的要求、图幅名称、比例尺、图区地形轮廓及完成任务情况。 第二章地层 简述区内地层发育、分布、岩性特征及其相互之间接触关系。

6. 第三章构造 本章是文字报告的重点。首先概括区内构造的总体特征，如以何种构造（褶皱或断裂构造）为主，构造线方向，构造单元及其划分,总之要简明扼要概括出总体的构造轮廓。然后按褶皱和断裂构造逐一叙述。 一、褶皱 褶皱构造先总体介绍本褶皱构造特征，然后进行单个褶皱的描述。描述内容主要有：褶皱名称、展布位置（地理位置和构造部位）、轴迹（延伸）方向、组成（核部和翼部地层）、两翼和轴面及其枢纽产状、褶皱性质、与后期的构造关系、形成时代副，并附松岭峪地区褶皱构造明细表（表1）： 表1 金山镇地区褶皱构造明细表

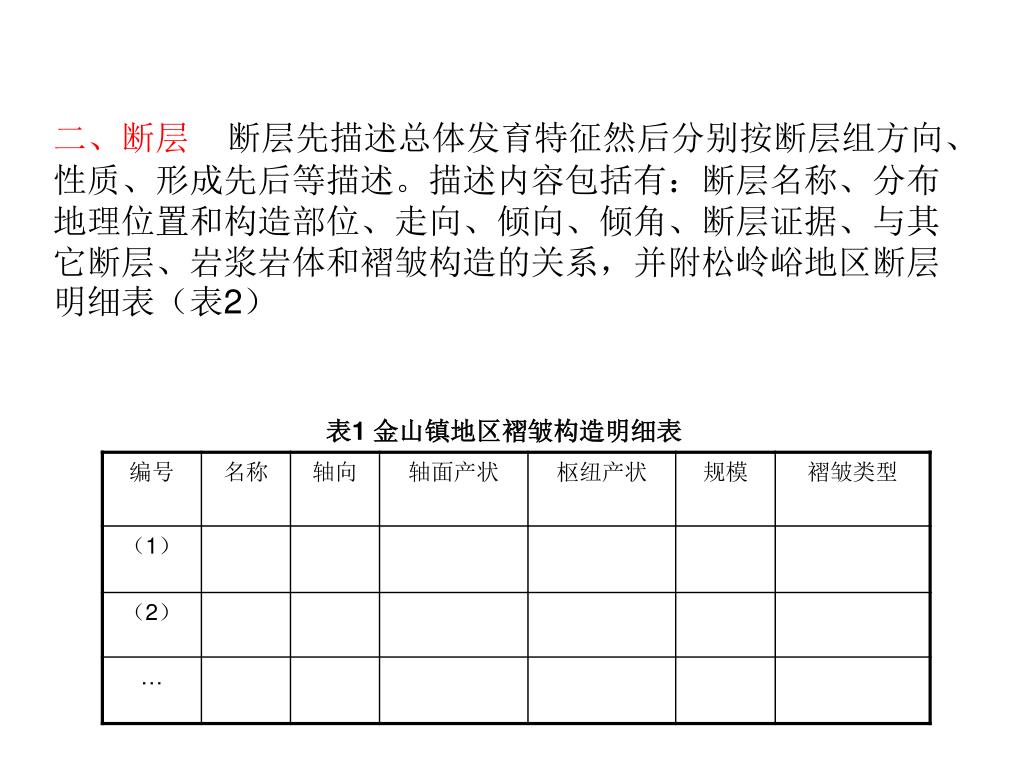

7. 二、断层 断层先描述总体发育特征然后分别按断层组方向、性质、形成先后等描述。描述内容包括有：断层名称、分布地理位置和构造部位、走向、倾向、倾角、断层证据、与其它断层、岩浆岩体和褶皱构造的关系，并附松岭峪地区断层明细表（表2） 表1 金山镇地区褶皱构造明细表

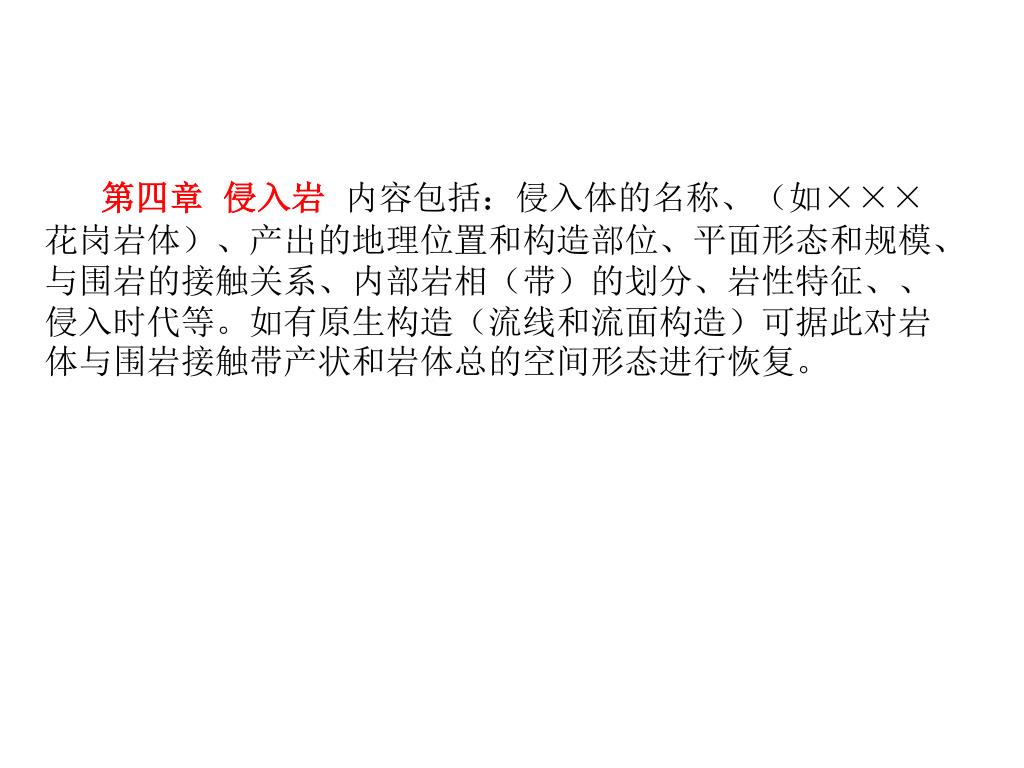

8. 第四章 侵入岩 内容包括：侵入体的名称、（如×××花岗岩体）、产出的地理位置和构造部位、平面形态和规模、与围岩的接触关系、内部岩相（带）的划分、岩性特征、、侵入时代等。如有原生构造（流线和流面构造）可据此对岩体与围岩接触带产状和岩体总的空间形态进行恢复。

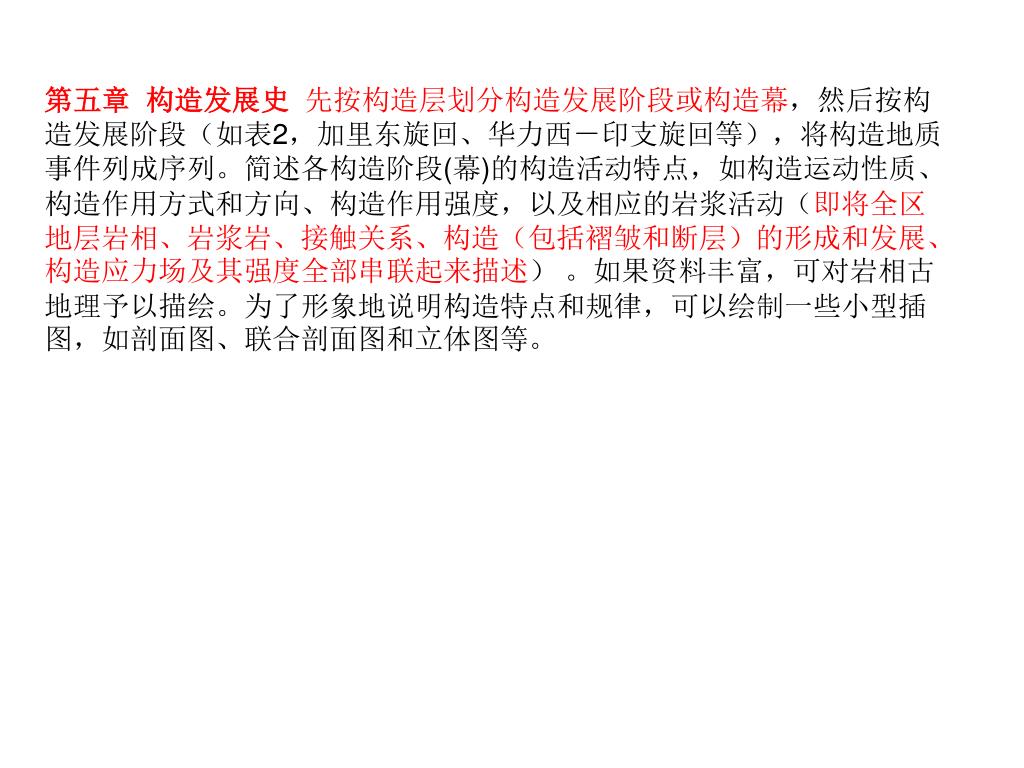

9. 第五章 构造发展史先按构造层划分构造发展阶段或构造幕，然后按构造发展阶段（如表2，加里东旋回、华力西－印支旋回等），将构造地质事件列成序列。简述各构造阶段(幕)的构造活动特点，如构造运动性质、构造作用方式和方向、构造作用强度，以及相应的岩浆活动（即将全区地层岩相、岩浆岩、接触关系、构造（包括褶皱和断层）的形成和发展、构造应力场及其强度全部串联起来描述） 。如果资料丰富，可对岩相古地理予以描绘。为了形象地说明构造特点和规律，可以绘制一些小型插图，如剖面图、联合剖面图和立体图等。
