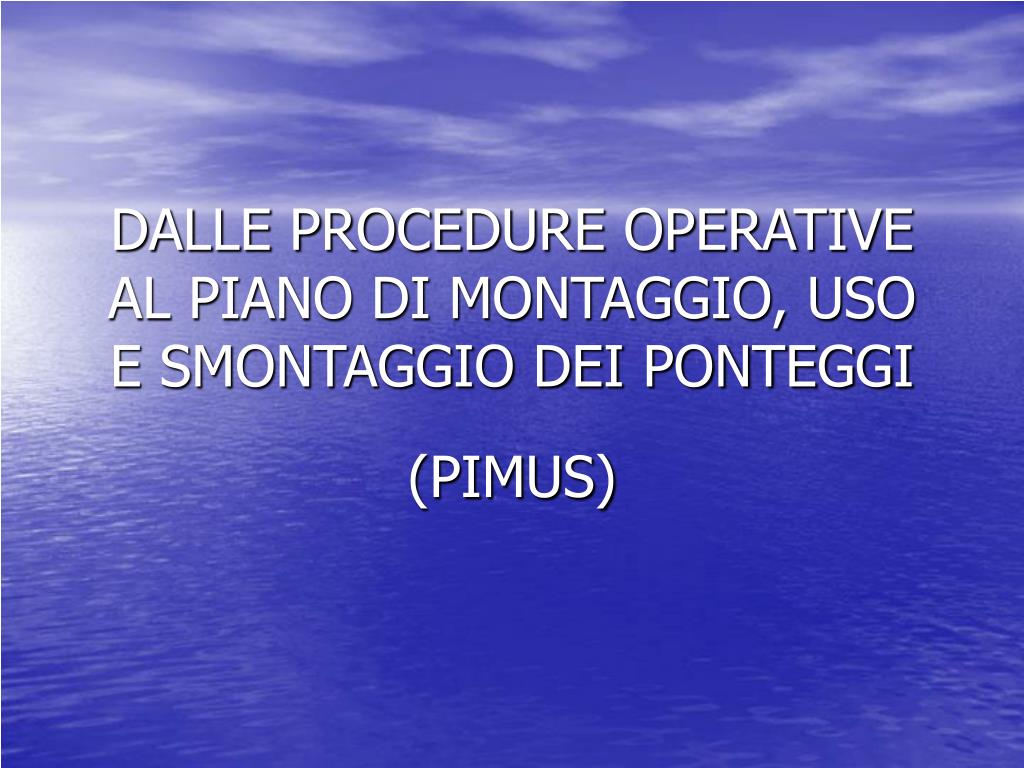

  1. DALLE PROCEDURE OPERATIVE AL PIANO DI MONTAGGIO, USO E SMONTAGGIO DEI PONTEGGI (PIMUS)

  2. PROCEDURA DI MONTAGGIO E SMONTAGGIO IN SICUREZZA AZIENDALE • PERFETTIBILE • IN CONTINUA REVISIONE • DA INTEGRARE PER I CASI PARTICOLARI • UTILE PER CHI STA DEFINENDO LA PROPRIA • DI FACILE APPLICAZIONE • PUNTO DI PARTENZA E NON DI ARRIVO

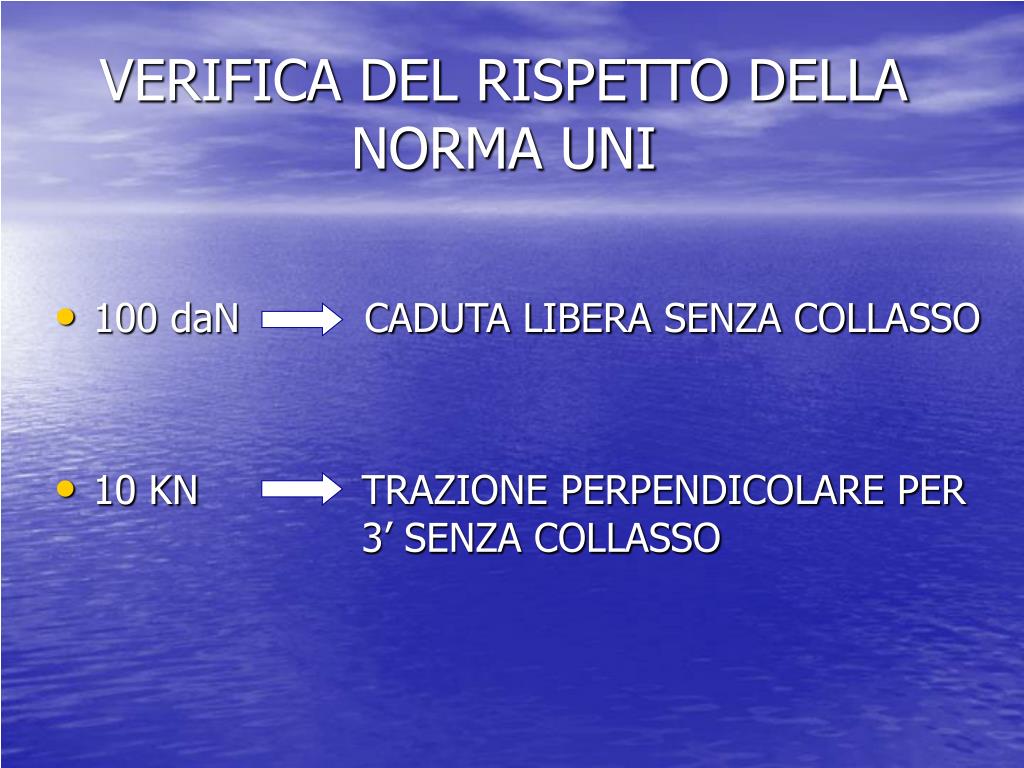

  3. VERIFICA DEL RISPETTO DELLA NORMA UNI • 100 daN CADUTA LIBERA SENZA COLLASSO • 10 KN TRAZIONE PERPENDICOLARE PER 3’ SENZA COLLASSO

  4. APPLICABILITA’ DELLA PROCEDURA • MATERIALE DA PONTEGGIO CERTIFICATO • BASE DI APPOGGIO >= 1,10 Mt • CONTROVENTATURE FACCIATA E PIANTA COME DA LIBRETTI • ANCORAGGI (550 daN) O STABILIZZAZIONI EQUIVALENTI OGNI 14/21 M2

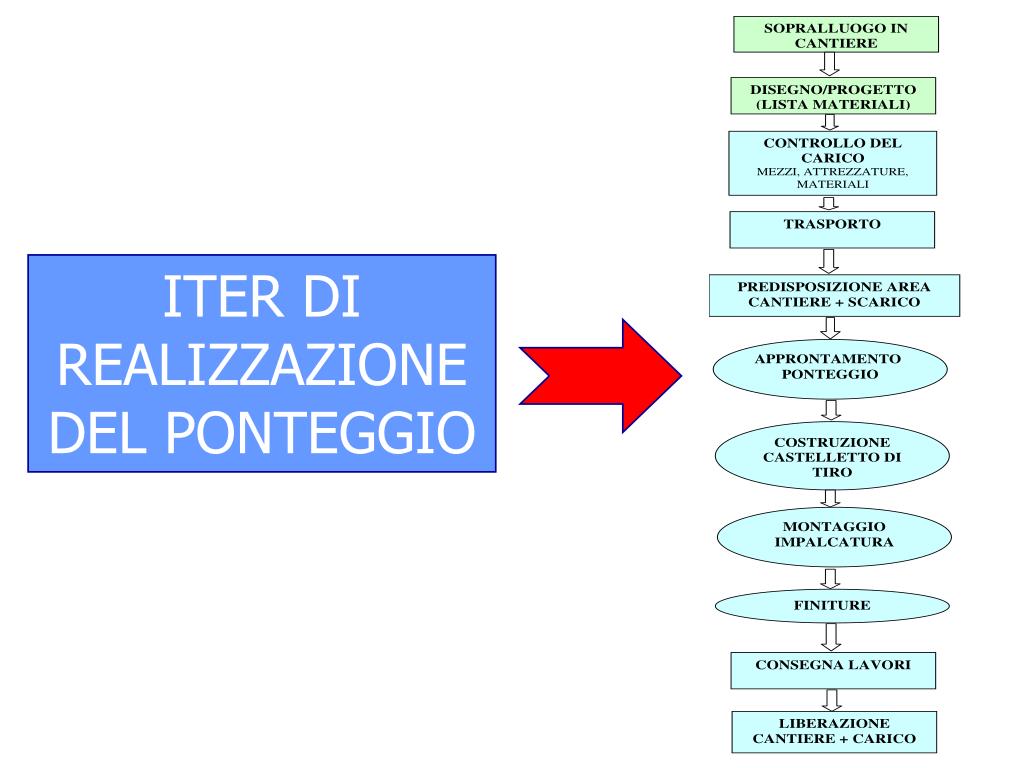

  5. ITER DI REALIZZAZIONE DEL PONTEGGIO

  6. ITER DI REALIZZAZIONE DEL PONTEGGIO • Verifica di: PSC / PSS (COORDINAMENTO, …) RISCHI SPECIFICI (CAVI ELETTRICI, …) VIE DI FUGA, SERVIZI IGIENICI SOPRALLUOGO IN CANTIERE • SCELTA DELLA TIPOLOGIA DI MATERIALE SCELTA DELLE SOLUZIONI OTTIMALI REDAZIONE DEL POS/PIMUS DISEGNO/PROGETTO (lista materiali) • CARRELLI ELEVATORI, GRU DI CANTIEREARGANI ELETTRICICARRIOLECARRUCOLETRASPALLETGRUPPO ELETTROGENO CONTROLLO DEL CARICO (mezzi, attrezzature, materiali)

  7. ITER DI REALIZZAZIONE DEL PONTEGGIO TRASPORTO • PERMESSI DI ACCESSO A Z.T.L. PERCORSI, ORARI • CARTELLONISTICA STRADALE E DI CANTIERE PERMESSI DI CARICO E SCARICO PERMESSI DI PLATEATICO CONSENSO DEI CONFINANTI PREDISPOSIZIONE AREA CANTIERE + SCARICO • H MIN ADATTAMENTI IN PARTENZA MESSA A LIVELLO 1° GIRO DI ANCORAGGIO RISPETTO DEI VINCOLI (APERTURE, ...) APPRONTAMENTO PONTEGGIO

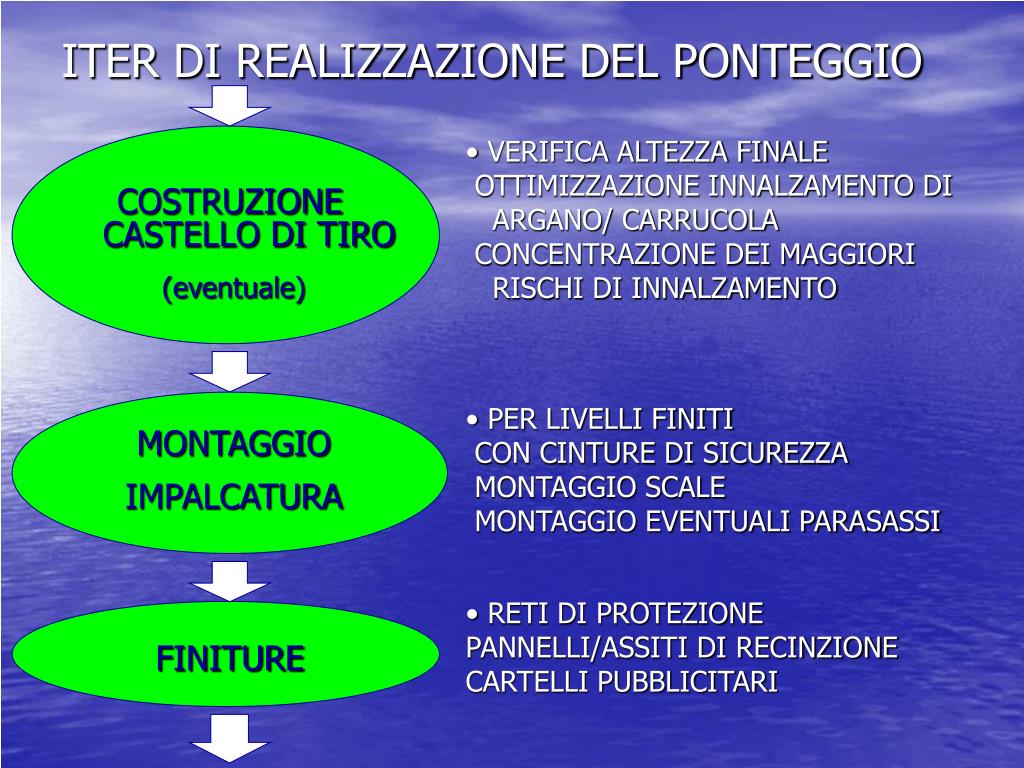

  8. ITER DI REALIZZAZIONE DEL PONTEGGIO • VERIFICA ALTEZZA FINALE OTTIMIZZAZIONE INNALZAMENTO DI ARGANO/ CARRUCOLA CONCENTRAZIONE DEI MAGGIORI RISCHI DI INNALZAMENTO COSTRUZIONE CASTELLO DI TIRO (eventuale) • PER LIVELLI FINITI CON CINTURE DI SICUREZZA MONTAGGIO SCALE MONTAGGIO EVENTUALI PARASASSI MONTAGGIO IMPALCATURA • RETI DI PROTEZIONEPANNELLI/ASSITI DI RECINZIONECARTELLI PUBBLICITARI FINITURE

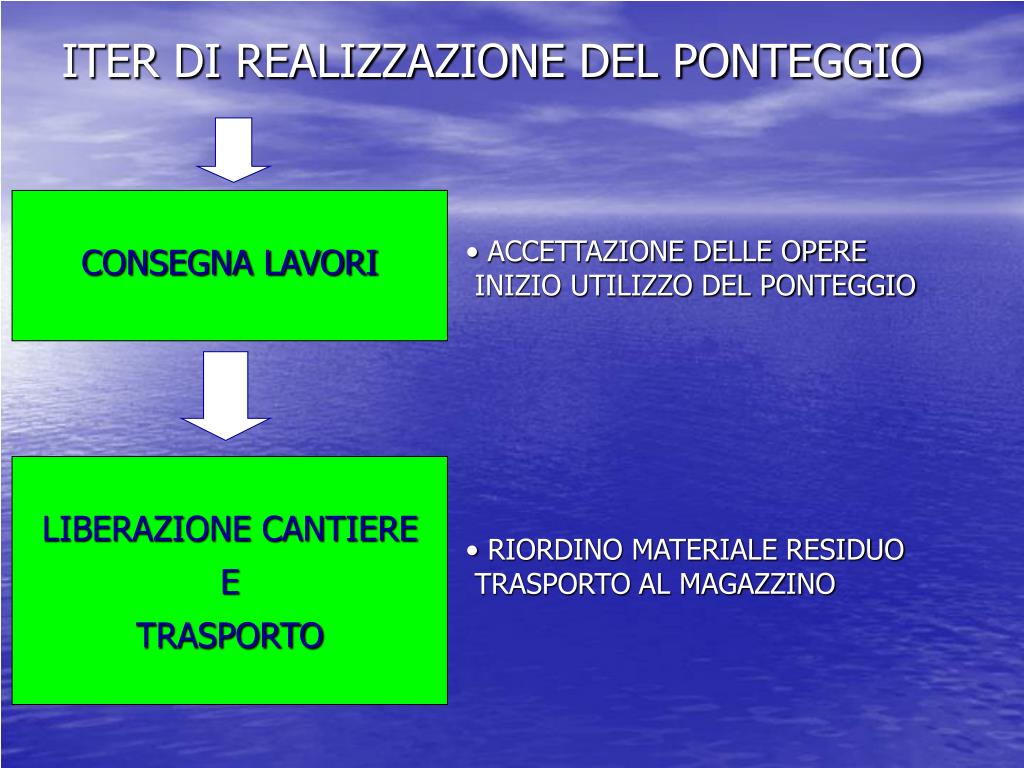

  9. ITER DI REALIZZAZIONE DEL PONTEGGIO CONSEGNA LAVORI • ACCETTAZIONE DELLE OPERE INIZIO UTILIZZO DEL PONTEGGIO LIBERAZIONE CANTIERE E TRASPORTO • RIORDINO MATERIALE RESIDUO TRASPORTO AL MAGAZZINO

  10. PIMUS

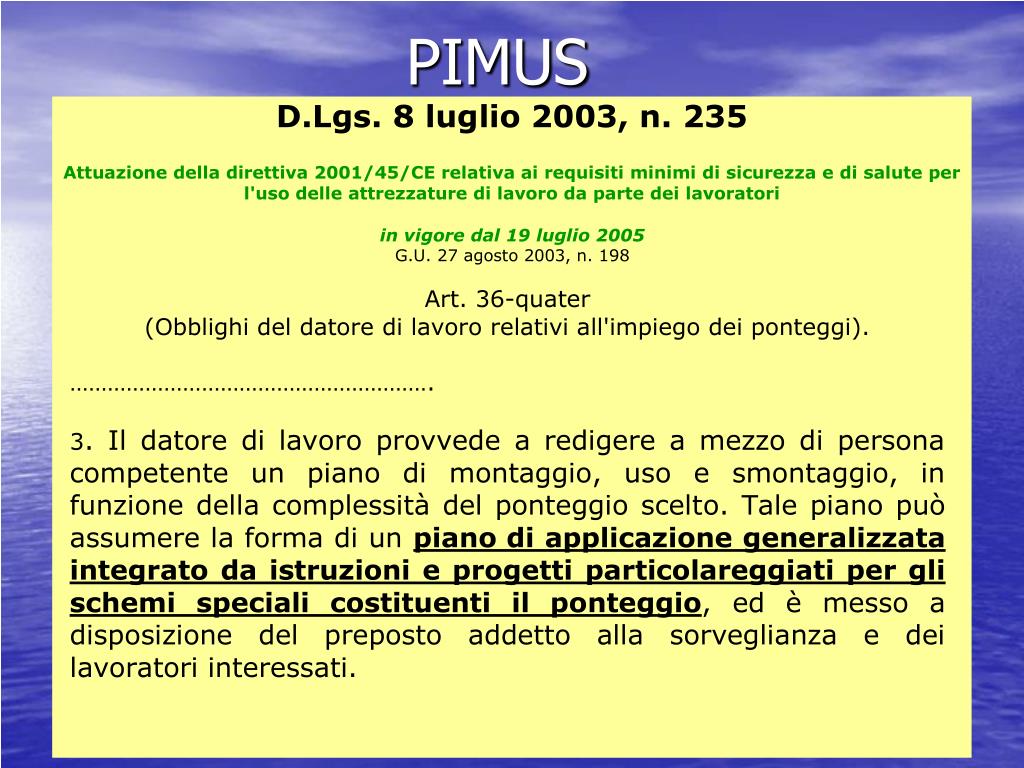

  11. CHE COSA E’ IL PIMUS • E’ UN DOCUMENTO OPERATIVO SPECIFICO PER IL SINGOLO PONTEGGIO A CURA DEL DATORE DI LAVORO • DEVE GARANTIRE LA SICUREZZA DEGLI ADDETTI AL MONTAGGIO/SMONTAGGIO • DEVE GARANTIRE LA SICUREZZA DELLE PERSONE TERZE POTENZIALMENTE COINVOLGIBILI • DEVE GARANTIRE LA SICUREZZA DEGLI UTILIZZATORI DEL PONTEGGIO

  12. UTILIZZO DEL PIMUS • DA REDIGERE TUTTE LE VOLTE CHE SI DEVE ALLESTIRE UN PONTEGGIO METALLICO FISSO, A PRESCINDERE DALLA SUA COMPLESSITA’ • DA REDIGERE PRIMA DELL’INIZIO DEI LAVORI DI MONTAGGIO DEL PONTEGGIO • DA AGGIORNARE IN SEGUITO ALLE MODIFICHE IN CORSO D’OPERA DEL PONTEGGIO • DA DIVULGARE E DA FAR APPLICARE AI MONTATORI /SMONTATORI E A TUTTI GLI UTILIZZATORI DEL PONTEGGIO

  13. PRIMA DELLA REDAZIONE DEL PIMUS • VALUTARE LE ESIGENZE DELL’UTILIZZATORE DEL PONTEGGIO • EFFETTUARE UN SOPRALLUOGO PRELIMINARE IN CANTIERE • VALUTARE LE INDICAZIONI CONTENUTE NEL PSC

  14. CONTENUTI DEL PIMUS • IDENTIFICAZIONE DEL CANTIERE • IDENTIFICAZIONE DELL’IMPRESA ADDETTA AL MONTAGGIO, TRASFORMAZIONE E SMONTAGGIO DEL PONTEGGIO • IDENTIFICAZIONE DEL PERSONALE ADDETTO AL MONTAGGIO (preposto, attestati di frequenza del corso abilitativo) • TIPO DI PONTEGGIO DA MONTARE (marca, modello, libretto)

  15. CONTENUTI DEL PIMUS • ANALISI DEL PROGETTO (a cosa serve il ponteggio e a quale opera è destinato) • DESCRIZIONE DEL CONTESTO AMBIENTALE IN CUI ANDRA’ MONTATO IL PONTEGGIO (planarità e portata degli appoggi, linee elettriche, vie di transito, ancoraggi, etc.) • ANALISI DELLE INDICAZIONI CONTENUTE NEL PSC, SE PRESENTE (tempistiche, logistica, interferenze, etc.)

  16. CONTENUTI DEL PIMUS • SCHEMI DI MONTAGGIO DEL PONTEGGIO (disegno esecutivo, eventuale relazione di calcolo)

  17. DISEGNO ESECUTIVO

  18. SCHEMI DI MONTAGGIO NEI LIBRETTI AUT. MIN.

  19. SCHEMI DI MONTAGGIO NEI LIBRETTI AUT. MIN.

  20. CONTENUTI DEL PIMUS • SISTEMI DI SICUREZZA DA ADOTTARE PER IL MONTAGGIO E LO SMONTAGGIO DEL PONTEGGIO (DPC, DPI, procedure di montaggio in sicurezza, etc.)

  21. DPC: - Utilizzo di ponteggi con parapetti montabili dal livello inferiore - Utilizzo di linee di ancoraggio sicure montate sugli edifici o sui montanti del ponteggio • DPI: - Cintura di sicurezza - Calzature - Guanti - Elmetto - Cinturone e fondina porta attrezzi • Indumenti di protezione • ……………… • PROCEDURE DI MONTAGGIO IN SICUREZZA • Montante di sicurezza • ………………

  22. CONTENUTI DEL PIMUS • ALLESTIMENTO DELL’AREA DI CANTIERE PER IL MONTAGGIO E LO SMONTAGGIO DEL PONTEGGIO (ubicazione, delimitazione, protezioni accessorie, etc.) • VERIFICHE DA EFFETTUARE SUL MATERIALE PRIMA DEL MONTAGGIO (Circ. Min. n° 46/2000, con i relativi riscontri)

  23. CONTENUTI DEL PIMUS • MODALITA’ DI MONTAGGIO/SMONTAGGIO E DI MODIFICA DEL PONTEGGIO (sequenze di posa e di rimozione degli elementi del ponteggio)

  24. SEQUENZE DI POSA FASE 1 FASE 2 FASE 3 FASE 4 FASE 5 FASE 6

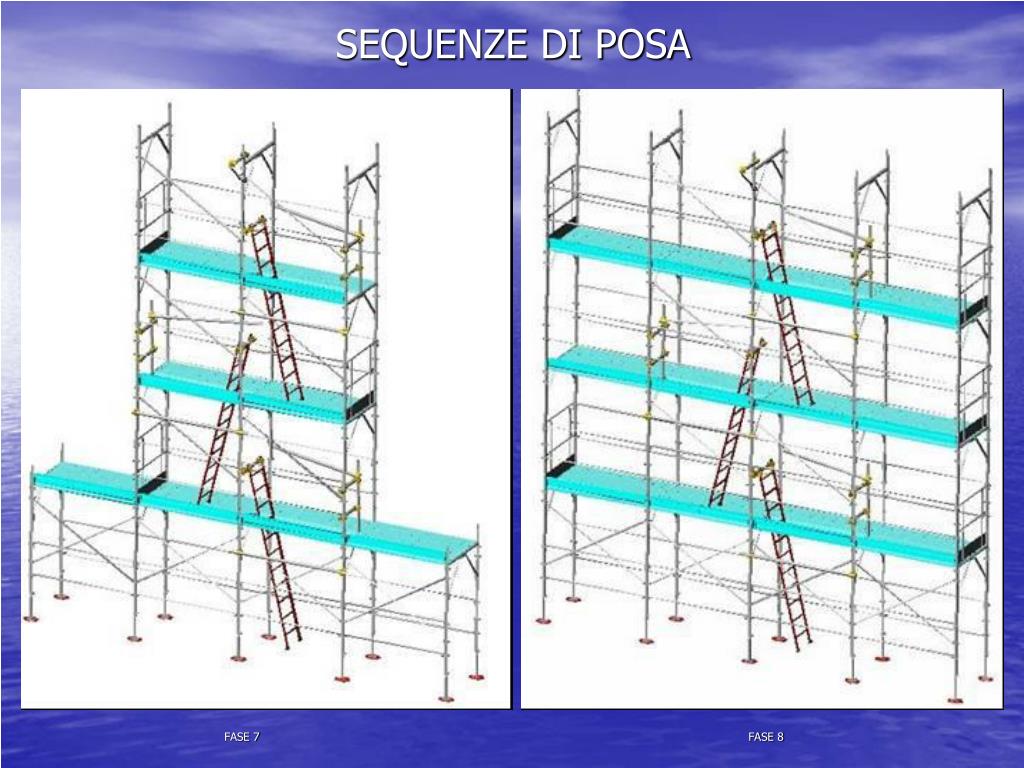

  25. SEQUENZE DI POSA FASE 7 FASE 8

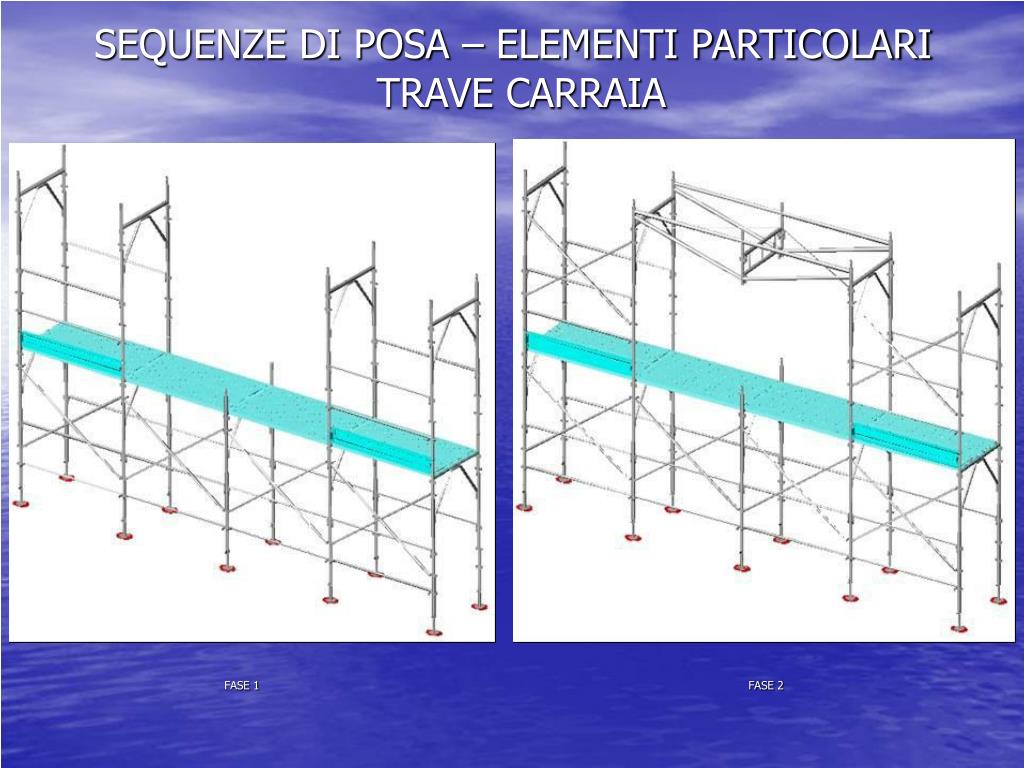

  26. SEQUENZE DI POSA – ELEMENTI PARTICOLARI TRAVE CARRAIA FASE 1 FASE 2

  27. SEQUENZE DI POSA – ELEMENTI PARTICOLARI TRAVE CARRAIA FASE 3 FASE 4

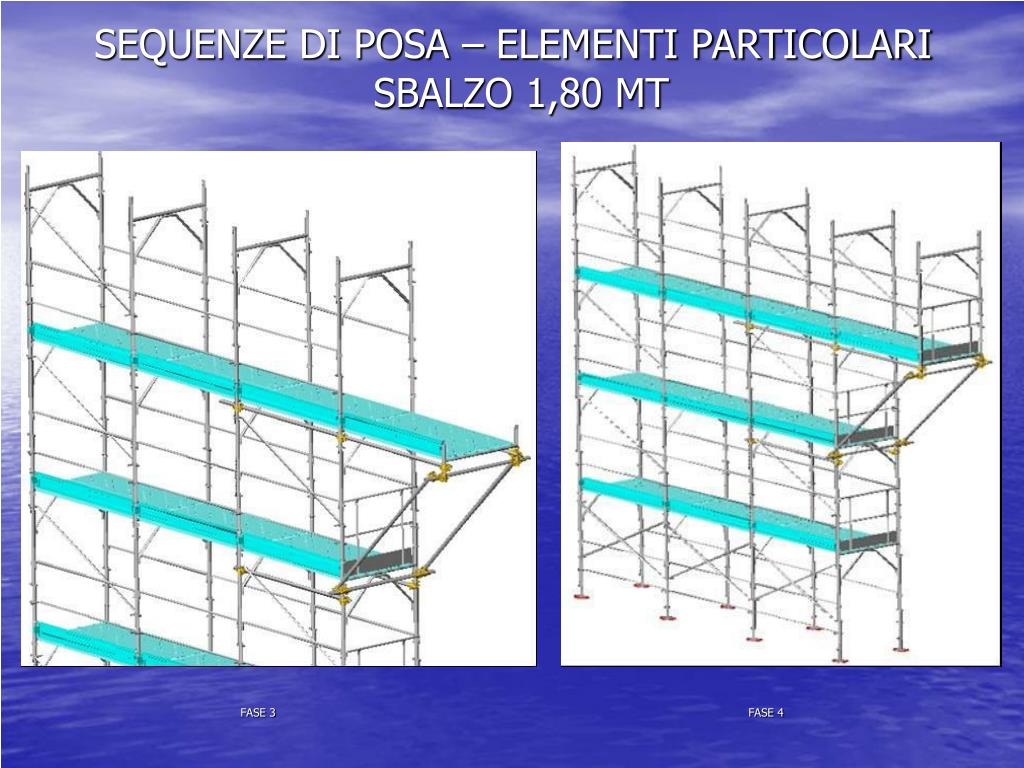

  28. SEQUENZE DI POSA – ELEMENTI PARTICOLARI SBALZO 1,80 MT FASE 1 FASE 2

  29. SEQUENZE DI POSA – ELEMENTI PARTICOLARI SBALZO 1,80 MT FASE 3 FASE 4

  30. CONTENUTI DEL PIMUS • MISURE PER LA GESTIONE DELLE EMERGENZE (recupero di un operatore rimasto sospeso, etc.) • MODALITA’ D’USO DEL PONTEGGIO (modalità di utilizzo sicuro del ponteggio, divieti di manomissione, procedura per le modifiche in sicurezza, controlli periodici e straordinari, etc.)
