第六章 设计图样绘制

1. 第六章 设计图样绘制 第二节　常见的技术图样

2. 主视方向 根据机件的立体图形画出三视图 视图只能表达形体的形状，而不能反映形体的大小。

3. 第二节　常见的技术图样 二、形体的尺寸标注

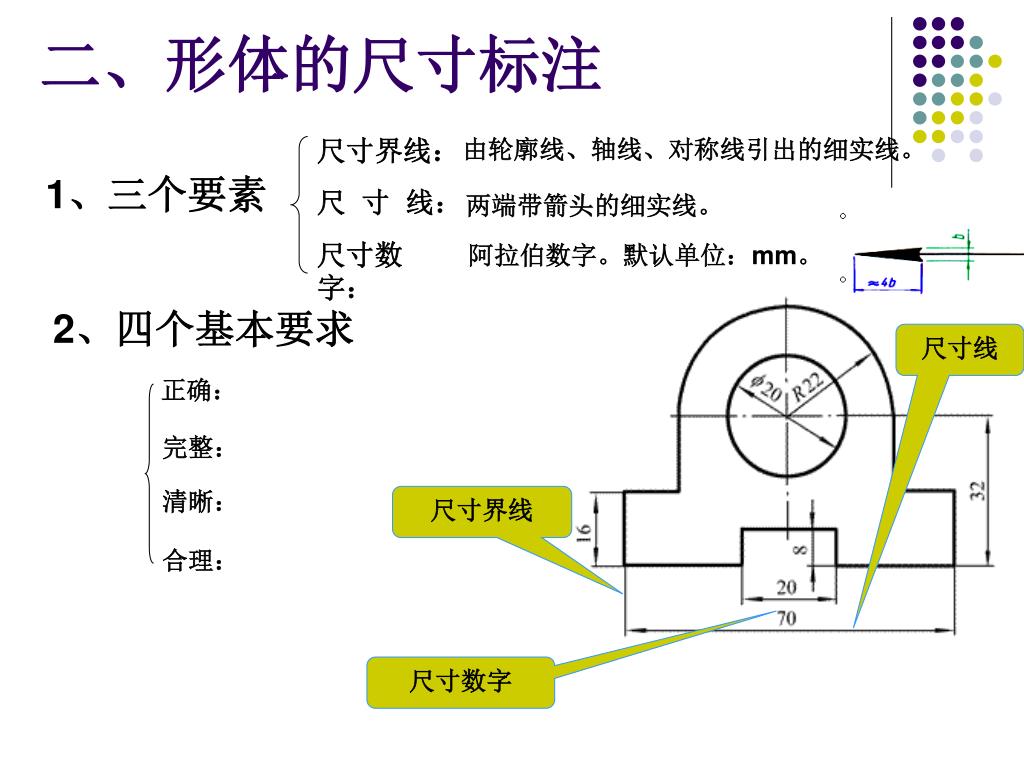

4. 二、形体的尺寸标注 尺寸界线： 由轮廓线、轴线、对称线引出的细实线。 1、三个要素 尺 寸 线： 两端带箭头的细实线。 尺寸数字： 阿拉伯数字。默认单位：mm。 2、四个基本要求 尺寸线 正确： 完整： 清晰： 尺寸界线 合理： 尺寸数字

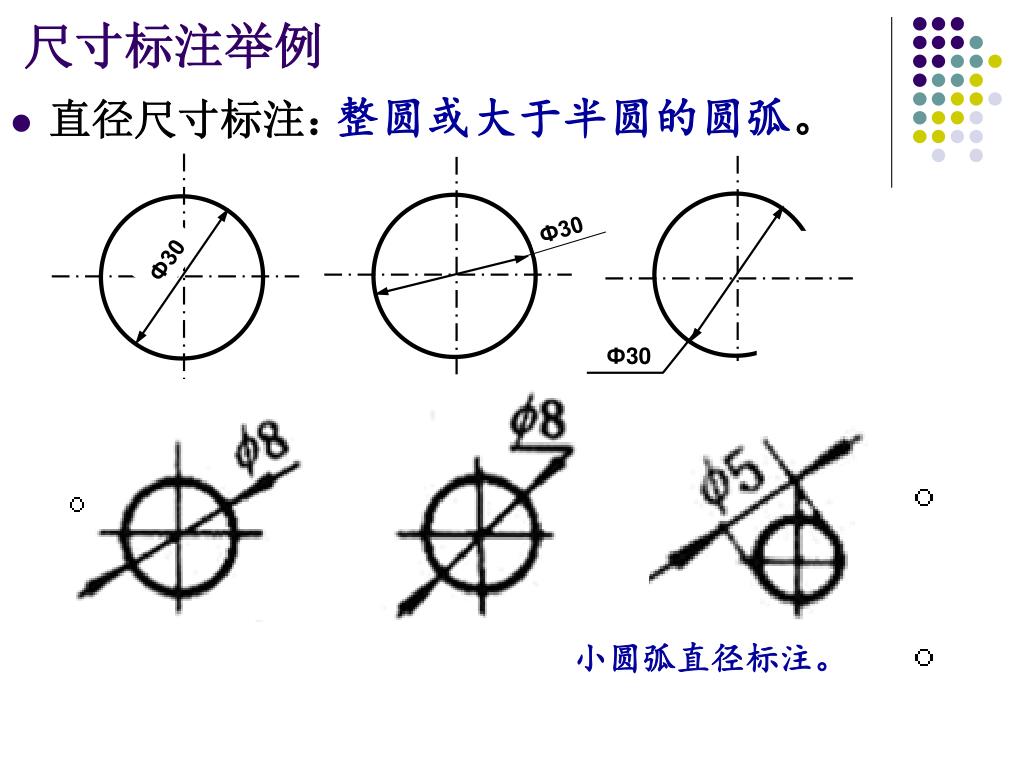

5. 尺寸标注举例 整圆或大于半圆的圆弧。 • 直径尺寸标注： Ф30 Ф30 Ф30 小圆弧直径标注。

6. 尺寸标注举例 半径尺寸标注： 半圆或小于半圆的圆弧。 R8

7. 尺寸标注举例 形体尺寸标注： 同一尺寸一般不重复标注。

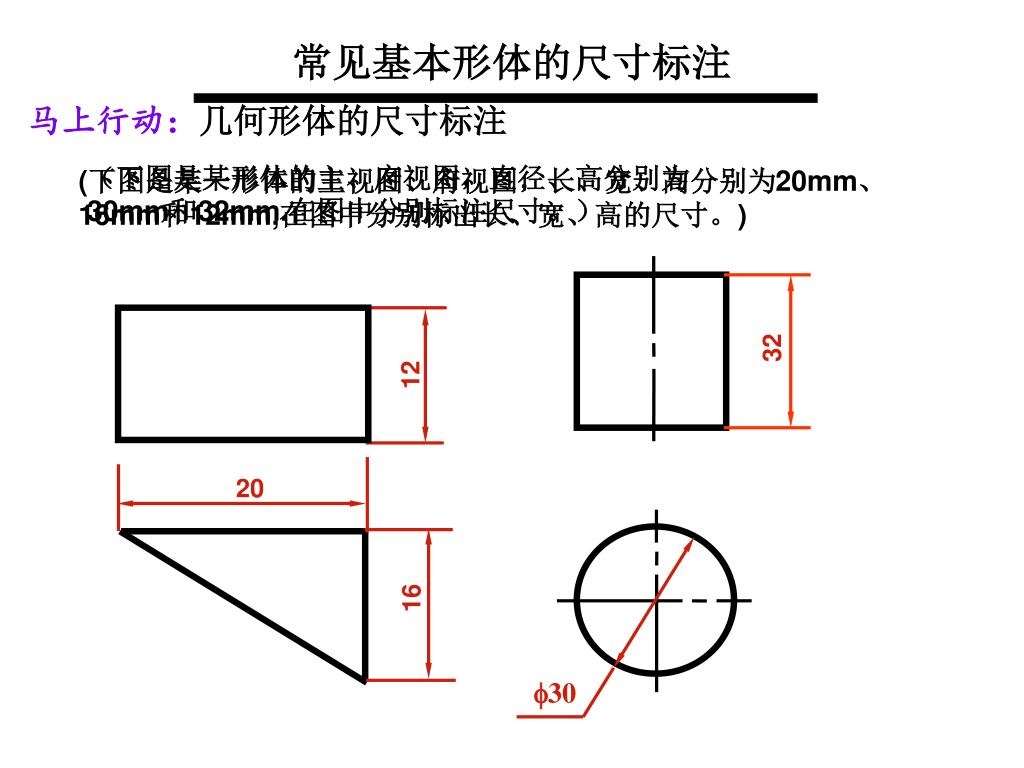

8. 马上行动：几何形体的尺寸标注 （下图是某形体的主、府视图，直径、高分别为30mm和32mm.在图中分别标注尺寸。） (下图是某一形体的主视图、府视图，长、宽、高分别为20mm、16mm和12mm,在图中分别标出长、宽、高的尺寸。) 常见基本形体的尺寸标注 32 12 20 16 30

9. 180 80 300 300 练习1： 根据要求，标注三视图的尺寸。 1、底部方体长、宽、高分别为 30cm、30cm、8cm。 2、上部柱体内、外圆直径分别 为100mm、200mm。柱体 高180mm. Ф100 Ф200

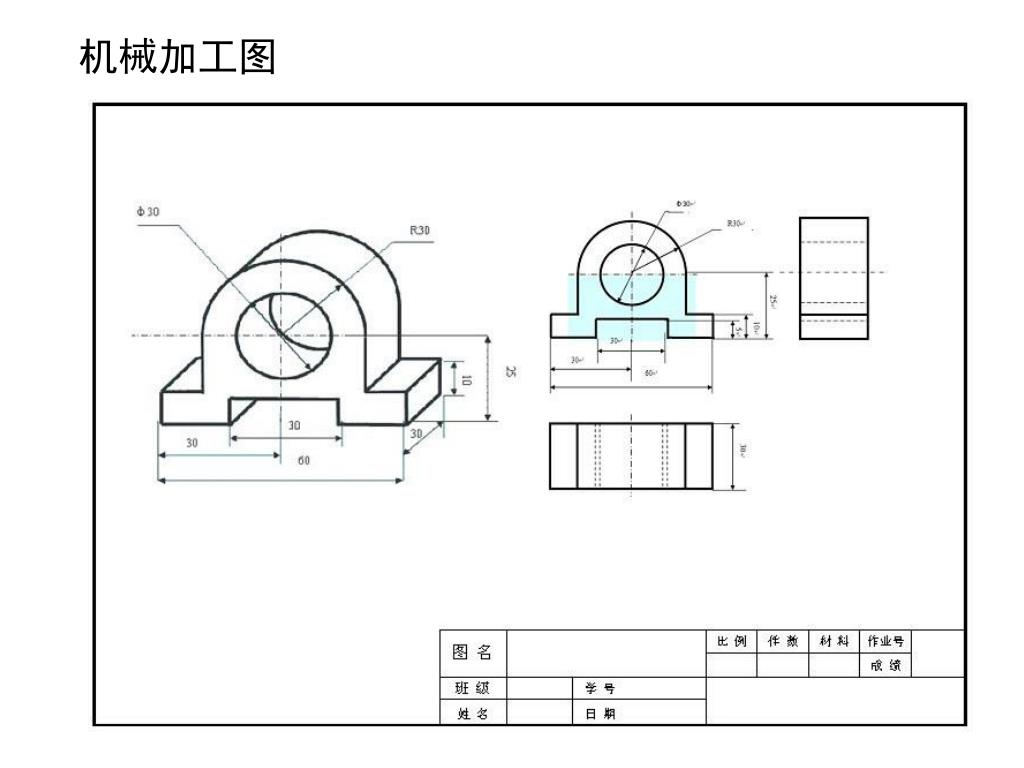

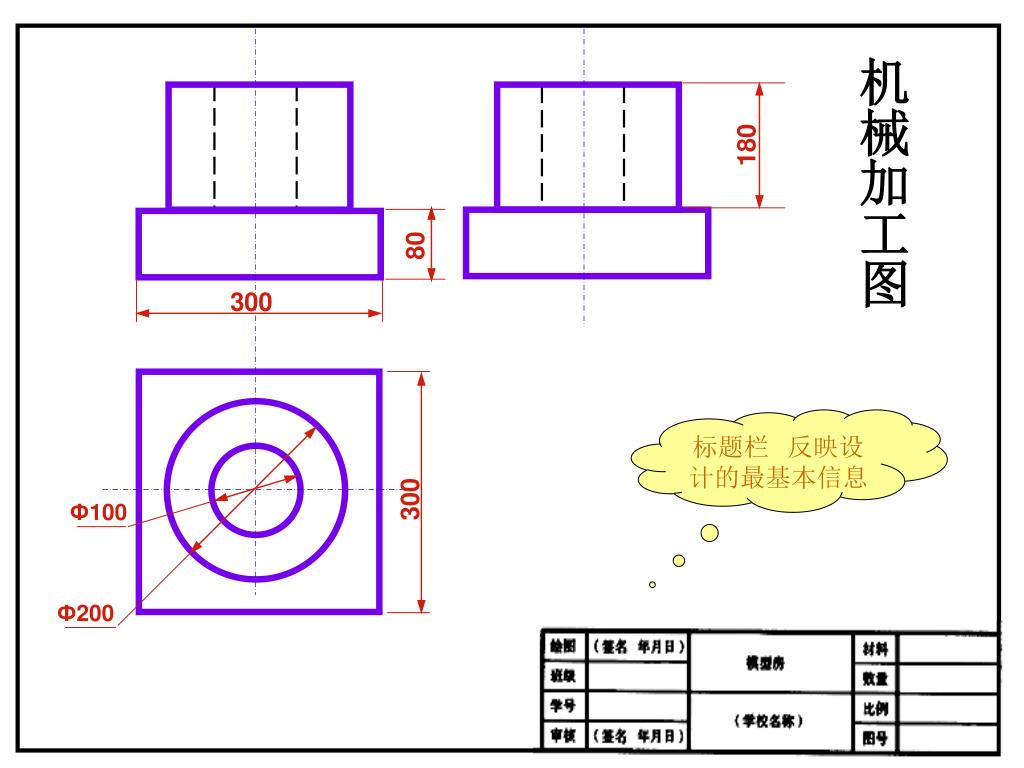

10. 180 80 300 300 Ф100 Ф200 机械加工图 标题栏 反映设计的最基本信息

11. 机械加工图

12. 电子线路图

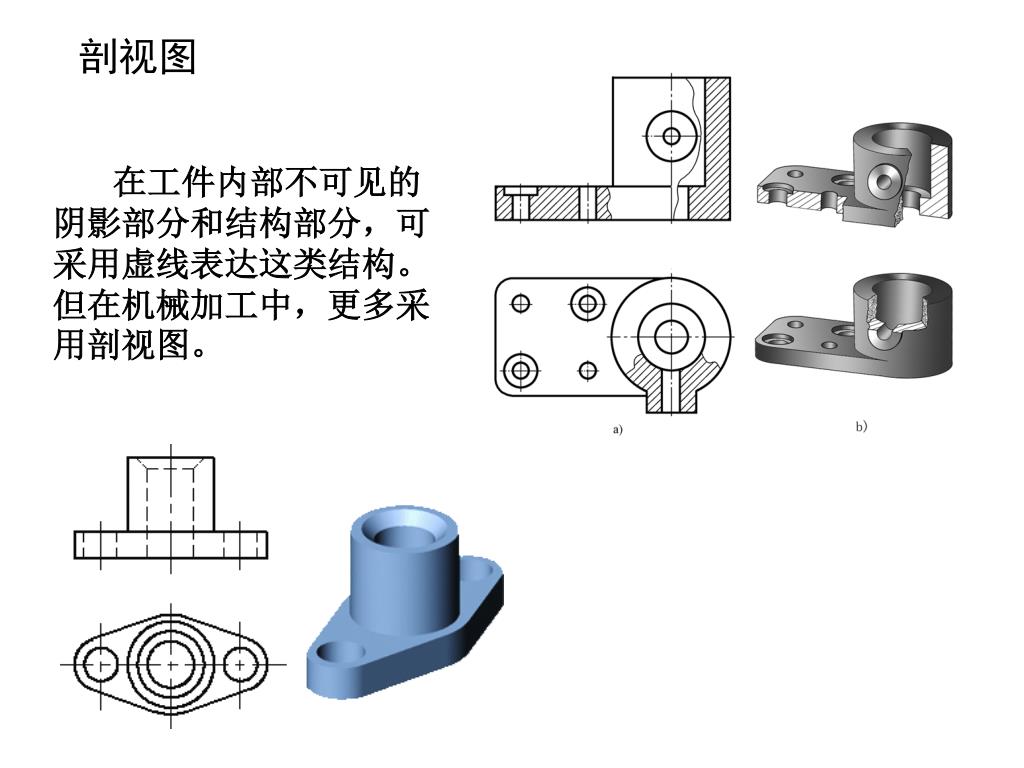

13. 剖视图 在工件内部不可见的阴影部分和结构部分，可采用虚线表达这类结构。但在机械加工中，更多采用剖视图。

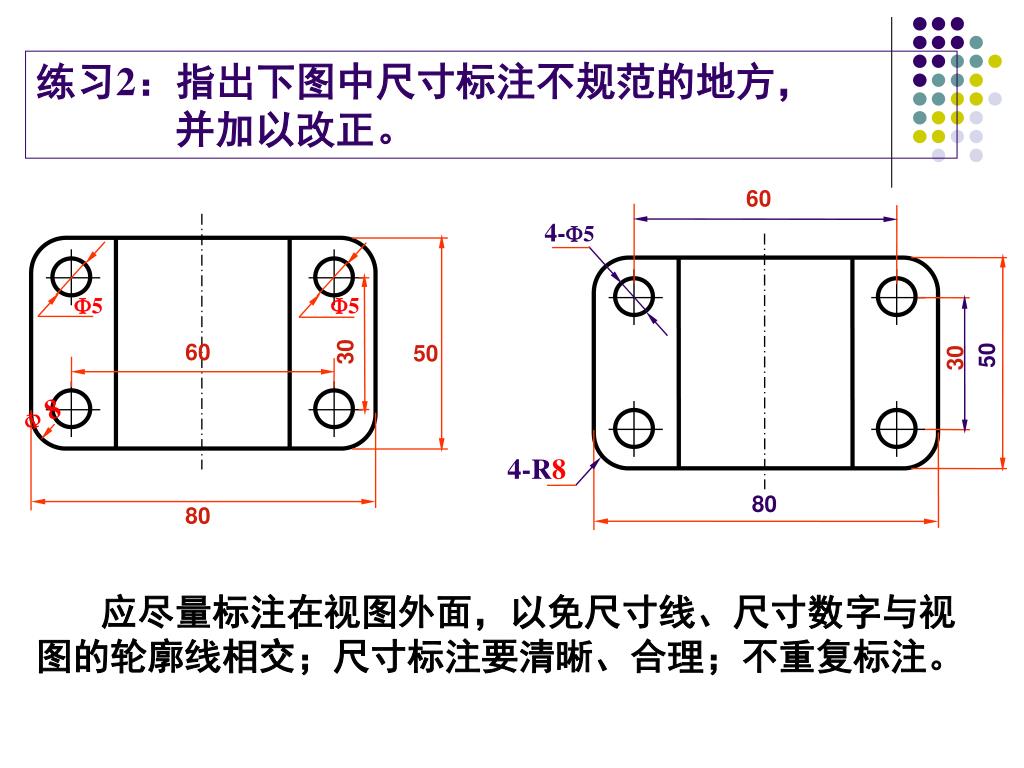

14. 5 5 60 30 50 8 80 练习2：指出下图中尺寸标注不规范的地方， 并加以改正。 60 4-5 50 30 4-R8 80 应尽量标注在视图外面，以免尺寸线、尺寸数字与视图的轮廓线相交；尺寸标注要清晰、合理；不重复标注。

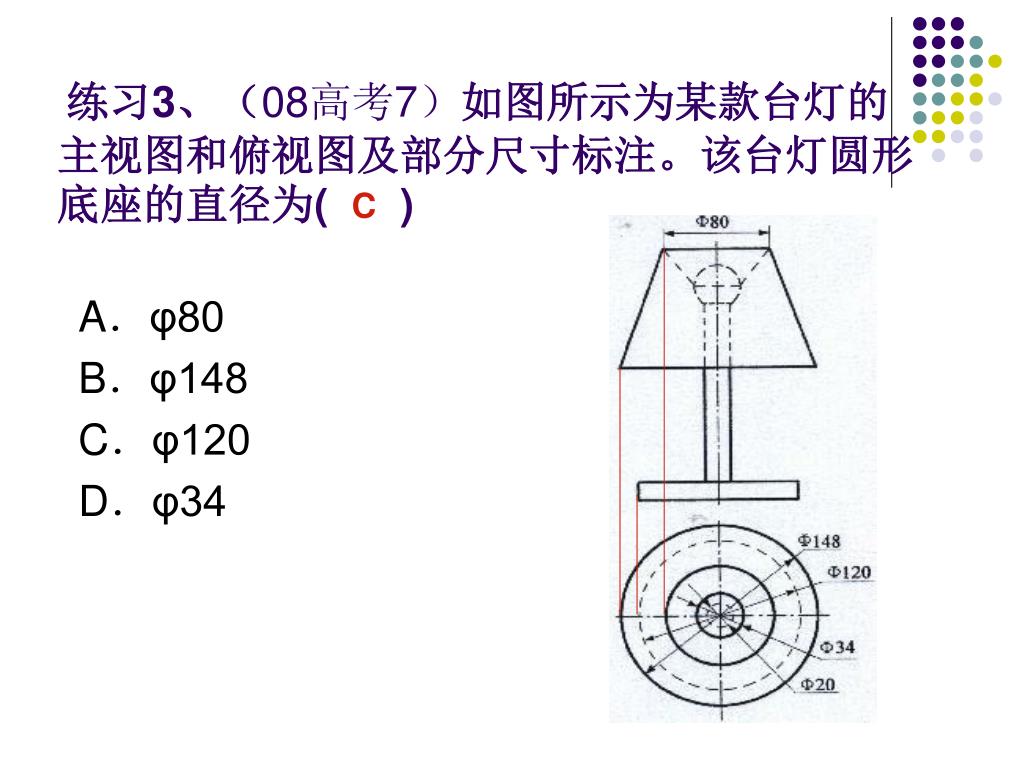

15. C 练习3、（08高考7）如图所示为某款台灯的主视图和俯视图及部分尺寸标注。该台灯圆形底座的直径为( ) A．φ80    B．φ148       C．φ120    D．φ34

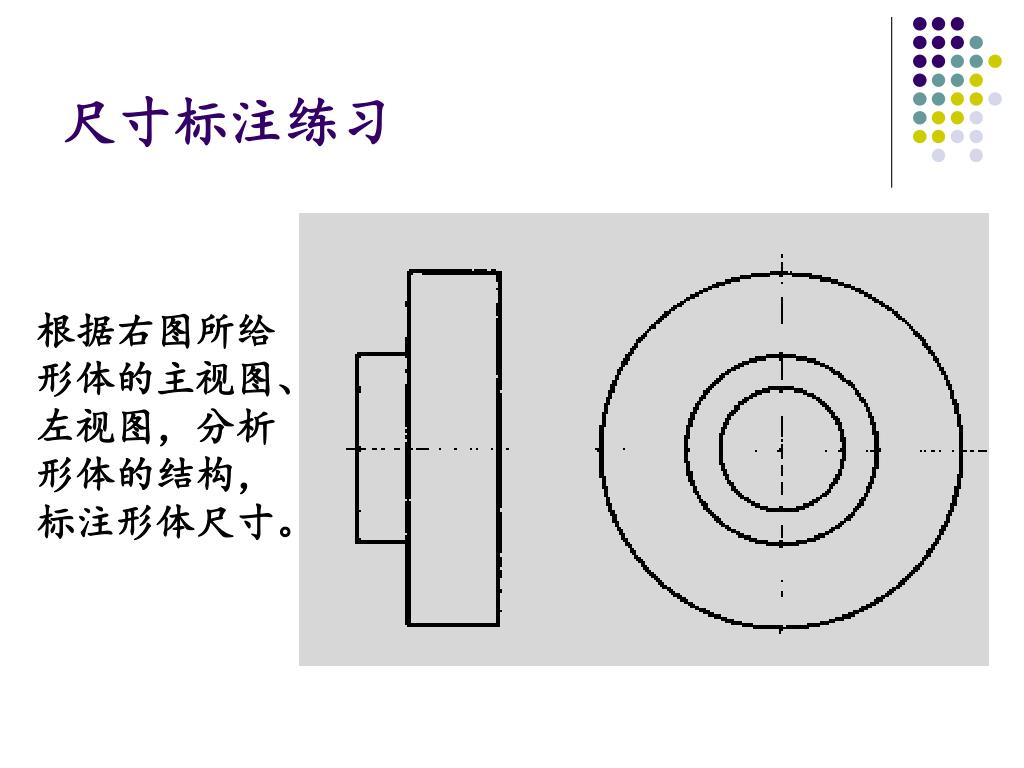

16. 尺寸标注练习 根据右图所给形体的主视图、左视图，分析形体的结构，标注形体尺寸。
