용도 각종 물탱크 , 정화조 , 해수 , 폐수탱크 , 기름탱크 , 팽창탱크 , 화공약품탱크 등

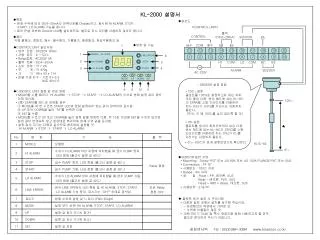

1. 20 4 9 1 2 3 7 6 18 17 19 15 14 13 12 11 8 10 5 16 ※SENSOR 설정 방법 • 100% 설정 • 플로트를 100%로 설정하고자 하는 위치 • 까지 올린 다음, 센서 헤드에 있는 KL-HC • 의 SPAN을 소형 드라이브를 이용하여 • 지시 미터가 100%를 가리키는 지점까지 • 돌린다. • (주의: 이 때 100%를 넘지 않도록 할 것) ∼ * 0% 설정 플로트를 센서의 최하단부까지 내린 다음, 센서 헤드에 있는 KL-HC의 ZERO를 소형 드라이브를 이용하여 지시 미터가 0%를 가리키는 지점까지 돌린다. • 0%~100%가 맞게 설정되었는지 확인한다. KL-2000설명서 • 특징 * 현재 수위에 따라 DC4~20mA의 전류신호를 Display하고, 동시에 HI ALARM, STOP, START, LO ALARM 기능을 합니다. * 제어 판넬 외부에 Control Unit를 설치하므로, 별도로 지시 미터를 사용하지 않아도 됩니다. • 결선도 <CONTROL UNIT> 출력 (DC4~20mA) CONTROL • 용도 • 각종 물탱크, 정화조, 해수, 폐수탱크, 기름탱크, 팽창탱크, 화공약품탱크 등 SENSOR • 명칭 및 기능 급수 COM 배수 7 • CONTROL UNIT 일반사양 • * 입력 전원 : AC220V 60Hz • * 사용 온도 : 0 ~ 50℃ • * Relay접점 : AC250V 5A • * 출력 전류 : DC4~20mA • * 소비 전력 : 약 7 VA • * 무 게 : 약 470g • * 크 기 : 98 x 50 x 114 • * 판넬 가공 치수 : 가로 91+0.5 • 세로 45+0.5 1 MODEL : KL-2000 6 LINE ERROR 2 3 HI ALARM STOP HI COM LO COM BZ BZ 5 4 START LO ALARM ALARM BUZZER AC 220V MODE UP DOWN SET 8 9 10 11 • CONTROL UNIT 설정 값 변경 방법 * MODE를 누를 때마다 HI ALARM -> STOP -> START -> LO ALARM의 순서로 현재 설정 값이 깜박 이며 표시됨. * (예) START를 55%로 변경할 경우 ① MODE를 세 번 누르면 START LED와 현재 설정되어 있는 값이 깜박이며 표시됨. ② UP 또는 DOWN을 눌러 “55”를 선택한 다음 ③ SET을 누름 * MODE를 누르고 UP 또는 DOWN을 눌러 설정 값을 변경한 다음, 약 10초 이내에 SET을 누르지 않으면 설정 값이 변경되지 않고 원상태로 복귀하며 현재 수위 값을 표시함. * 설정 값의 크기는 다음과 같으므로 참조하여 설정할 것. HI ALARM > STOP > START > LO ALARM 100% No 명 칭 기 능 출 력 KLIC-4S 1 MODLE 모델명 0% 2 HI ALARM 수위가 HI ALARM 이상 지점에 위치했을 때 급수 PUMP 정지, LED 점등 (출고시 설정 값 90%) Relay 접점 • SENSOR 일반 사양 • * Mounting : Screw PF2”또는 JIS 80A 또는 JIS 100A FLANGE PVC 또는 SUS • * Connection : PF ½” • * 사용온도 : 100℃ 이하 • * Range : 6m 이하 • * 재 질 : Float – PP, 테프론, SUS • Body – 테프론, PVC, SUS • Head – ABS + Glass, 테프론, SUS • * 사용압력 : 2 ㎏/㎠ 3 STOP 급수 PUMP 정지, LED 점등 (출고시 설정 값 80%) 4 START 급수 PUMP 기동, LED 점등 (출고시 설정 값 50%) 5 LO ALARM 수위가 LO ALARM 이하 지점에 위치했을 때 급수 PUMP 기동, LED 점등 (출고시 설정 값 40%) 6 LINE ERROR 센서 LINE OPEN시 LED 점등 및 HI ALARM, STOP, START, LO ALARM 기능 정지, 표시기는 “OFF”상태로 깜박임. 모든 Relay 접점 OFF • 플로트 센서 설치 시 주의사항 * 다음과 같은 곳에는 설치를 삼가해 주십시요. - 저장탱크의 벽면에서 가까운 곳. - 수면에 이물질이 많은 곳. * 고온(100 ℃ 이상) 및 특수 화공약품 등에 사용하고자 할 경우 별도로 문의하여 주시기 바랍니다. 7 표시기 현재 수위와 설정 값 % 표시 (FND 3Digit) 8 MODE 설정 모드 선택 (HI ALARM, STOP, START, LO ALARM) 9 UP 설정 값 증가 (1%씩 증가) 10 DOWN 설정 값 감소 (1%씩 감소) 11 SET 설정 값 저장 광림센서텍 Tel : (053)384-3394 www.klsensor.co.kr
