  1. 전기공학실험 AM라디오(4석) 설계 결과PPT

  2. 실험 8조 • 2003731077 류호광 • 2003731073 정민호(발표자) • 2006730020 구창민

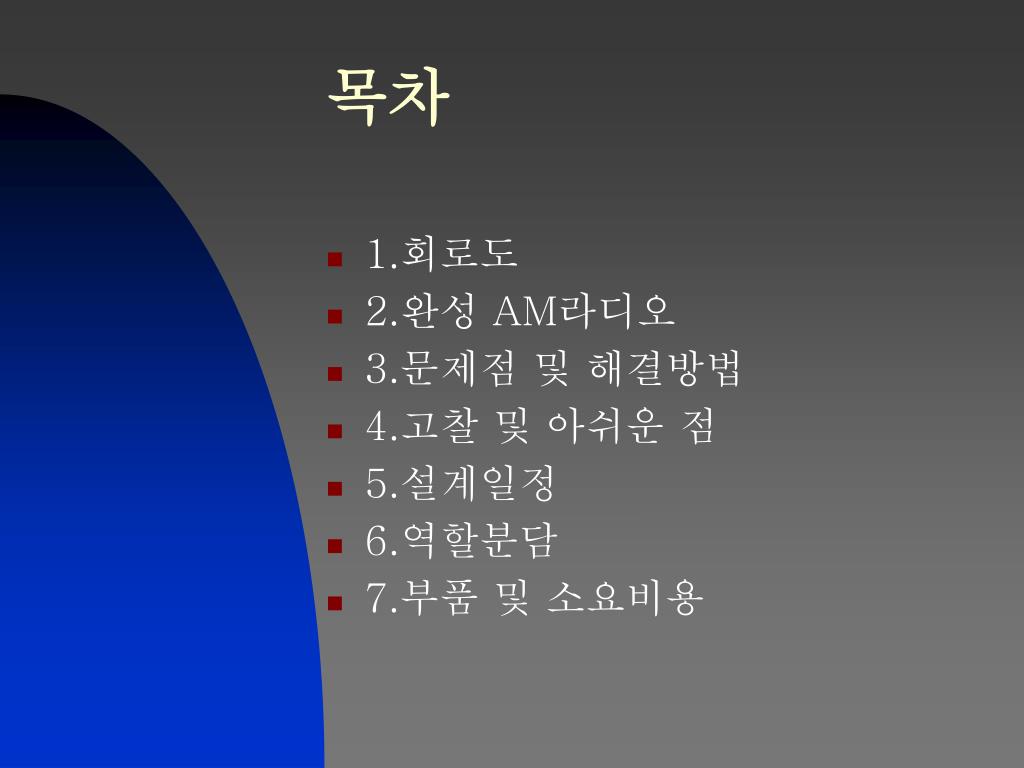

  3. 목차 • 1.회로도 • 2.완성 AM라디오 • 3.문제점 및 해결방법 • 4.고찰 및 아쉬운 점 • 5.설계일정 • 6.역할분담 • 7.부품 및 소요비용

  4. 회로도

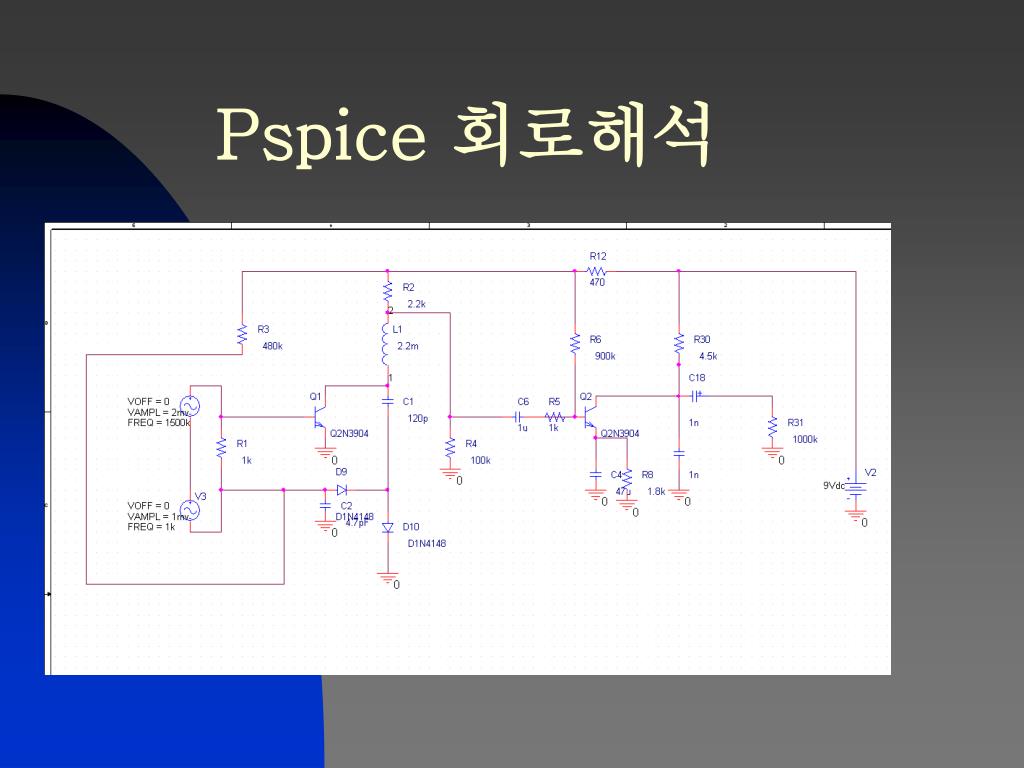

  5. Pspice 회로해석

  6. Pspice회로를 동작시키기위하여 1500kHz2mV와1kHz1mV를합친파형을 • 소스로인가함

  7. 검파회로에서 저주파를 검파한후 저주파증폭까지한파형 • 소스에비해 10정도전압이커졌다 • 2번째트랜지스터에서다시 전압이 100배증폭되었다

  8. 녹색은 첫번째단에서 검파된파형이고 • 붉은색은 2번째단에서 전압증폭된파형이다

  9. 완성 AM라디오

  10. 문제점 및 해결방안 • 푸시풀증폭기가 잘작동하지 못함 • OP AMP 사용

  11. 고찰 및 아쉬운 점 • 처음 부터 증폭의 방향을 OP AMP로 정하고 설계를 했었더라면 하는 점이 아쉬움으로 남습니다. • 설계를 하면서 무작정 납땜만 하는 것이 아니라 각 소자들이 하는 역할도 같이 이해하면서 설계를 해서 참 유익한 설계가 되었습니다.

  12. 필요한 부품

  13. 8조 결과 발표를 마치겠습니다.
