総合研究棟の常時微動観測

総合研究棟の常時微動観測. 08TC005 岩田靖央 08TC048 二階堂圭太 08TC065 松山幸司 指導教員　茂木秀則准教授. 研究内容. 微動計による総合研究棟の常時微動観測及び解析 解析結果から総合研究棟の常時微動の特徴を考える. 微動計. センサーをつなぎ観測地点での微動をグラフ化する 　　　センサー. 観測方法（センサーの配置）. 正門側. 正門側. 2ch. 4ch. 6ch. 1ch. 3ch. 5ch. グラウンド側. グラウンド側. 図 1. 1 階平面図. 図 2. 10 階平面図. センサー配置写真.

danton
Download Presentation

総合研究棟の常時微動観測

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

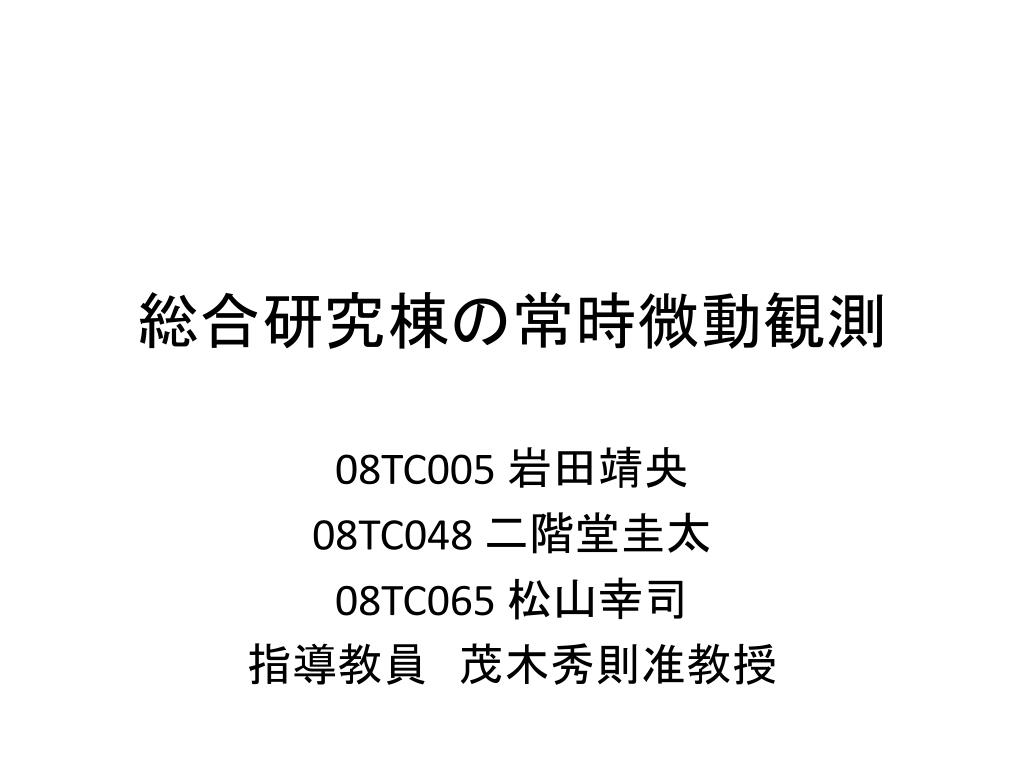

  1. 総合研究棟の常時微動観測 08TC005 岩田靖央 08TC048 二階堂圭太 08TC065 松山幸司 指導教員　茂木秀則准教授

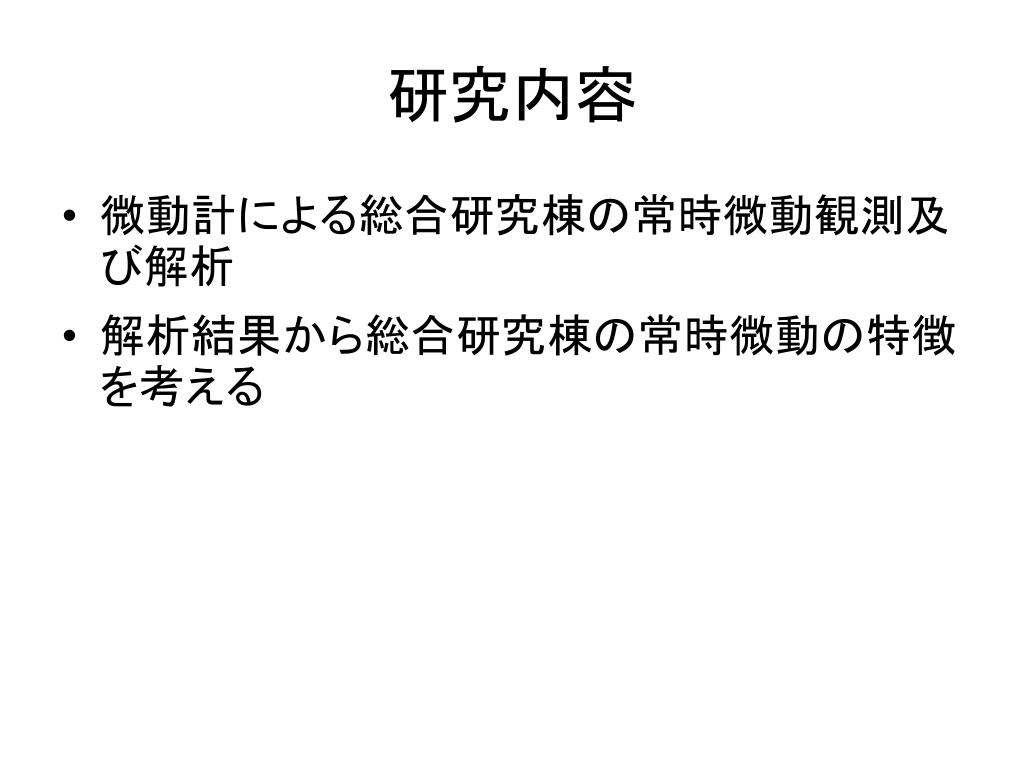

  2. 研究内容 • 微動計による総合研究棟の常時微動観測及び解析 • 解析結果から総合研究棟の常時微動の特徴を考える

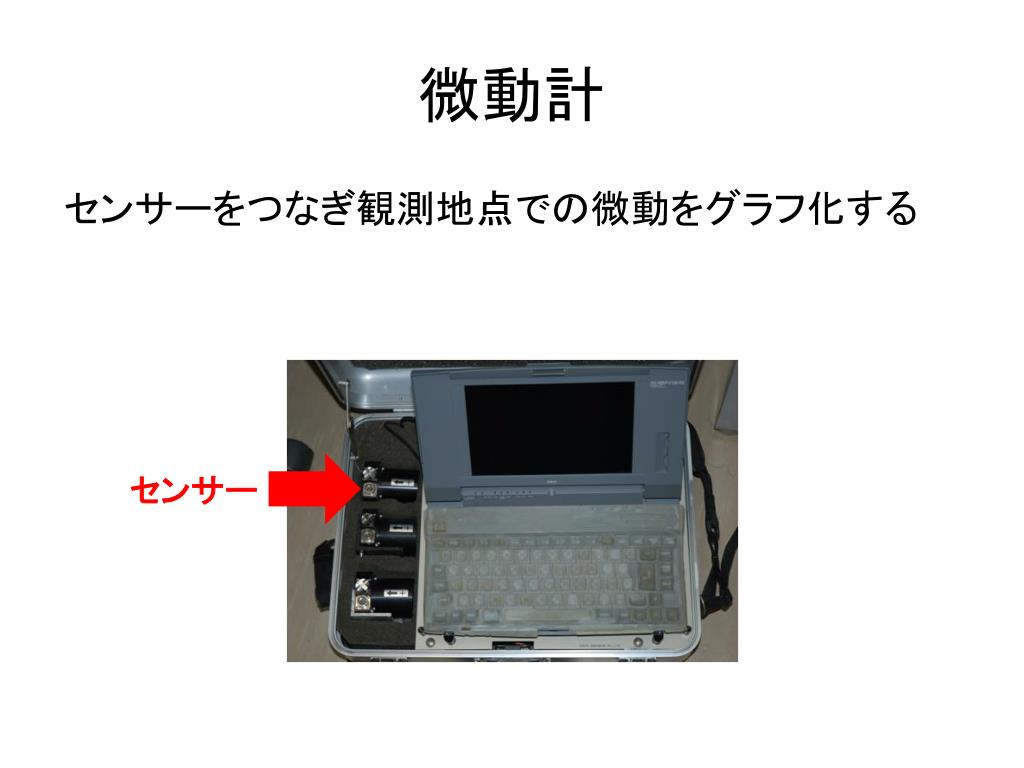

  3. 微動計 センサーをつなぎ観測地点での微動をグラフ化する 　　　センサー

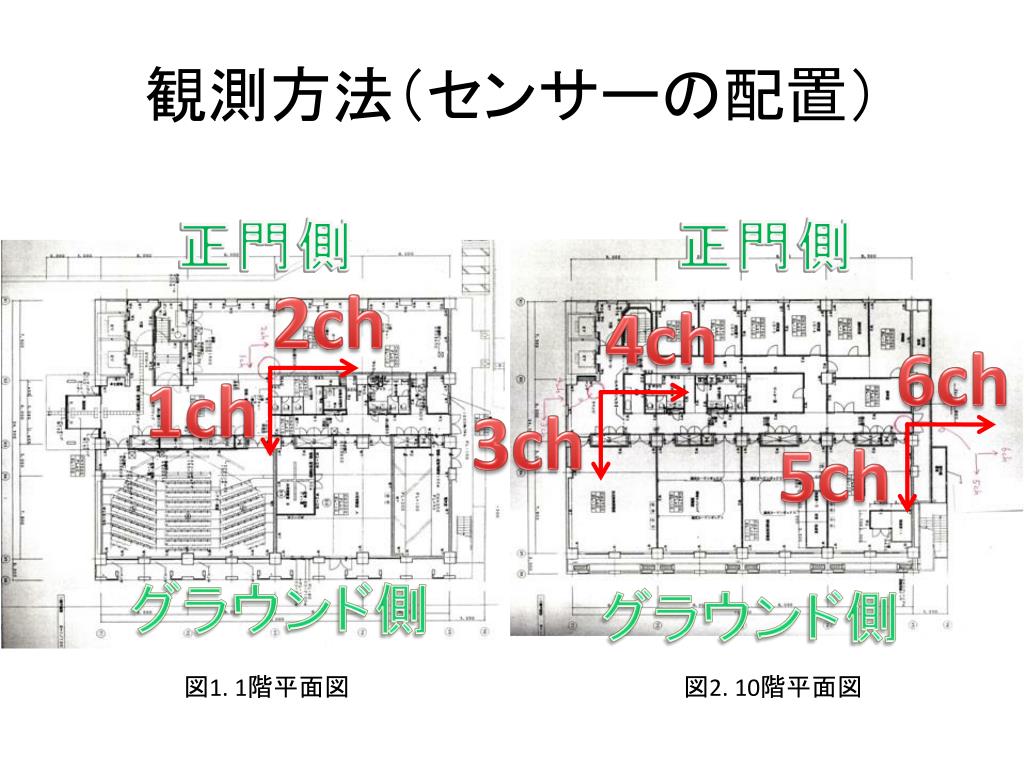

  4. 観測方法（センサーの配置） 正門側 正門側 2ch 4ch 6ch 1ch 3ch 5ch グラウンド側 グラウンド側 図1. 1階平面図 図2. 10階平面図

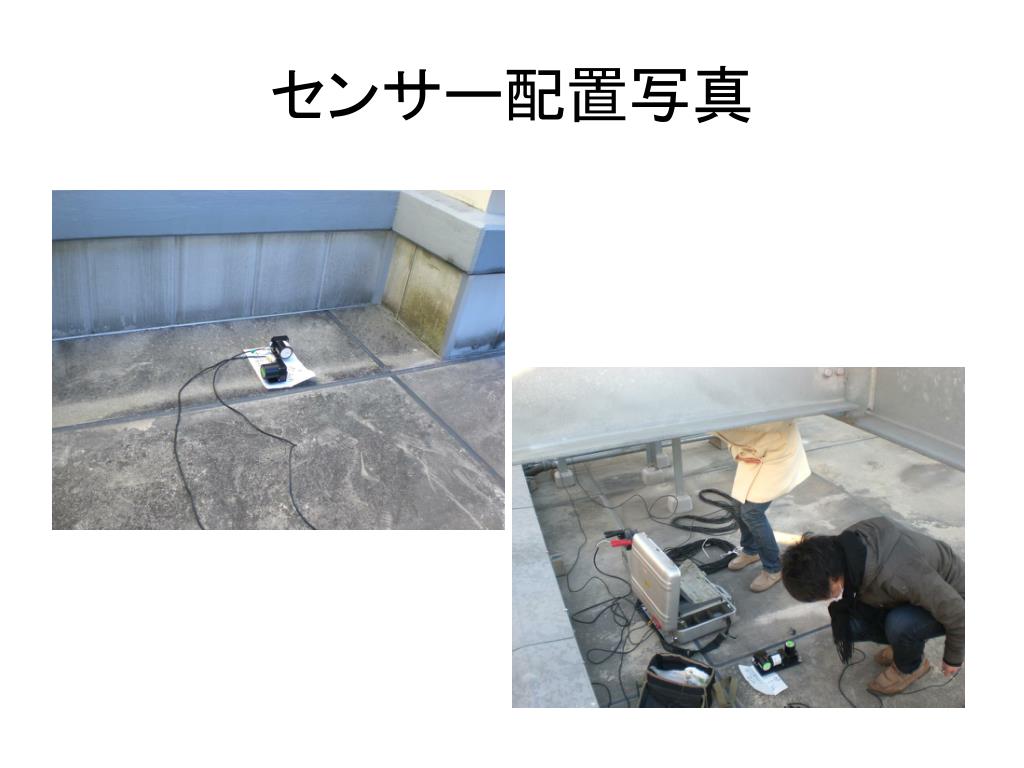

  5. センサー配置写真

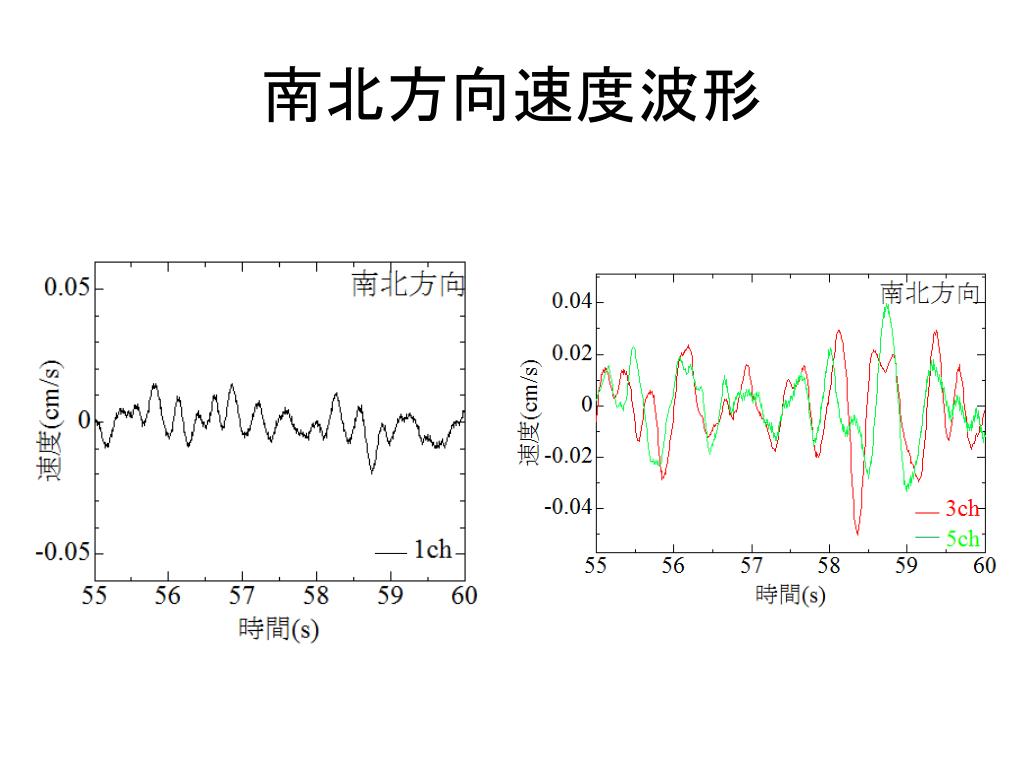

  6. 南北方向速度波形

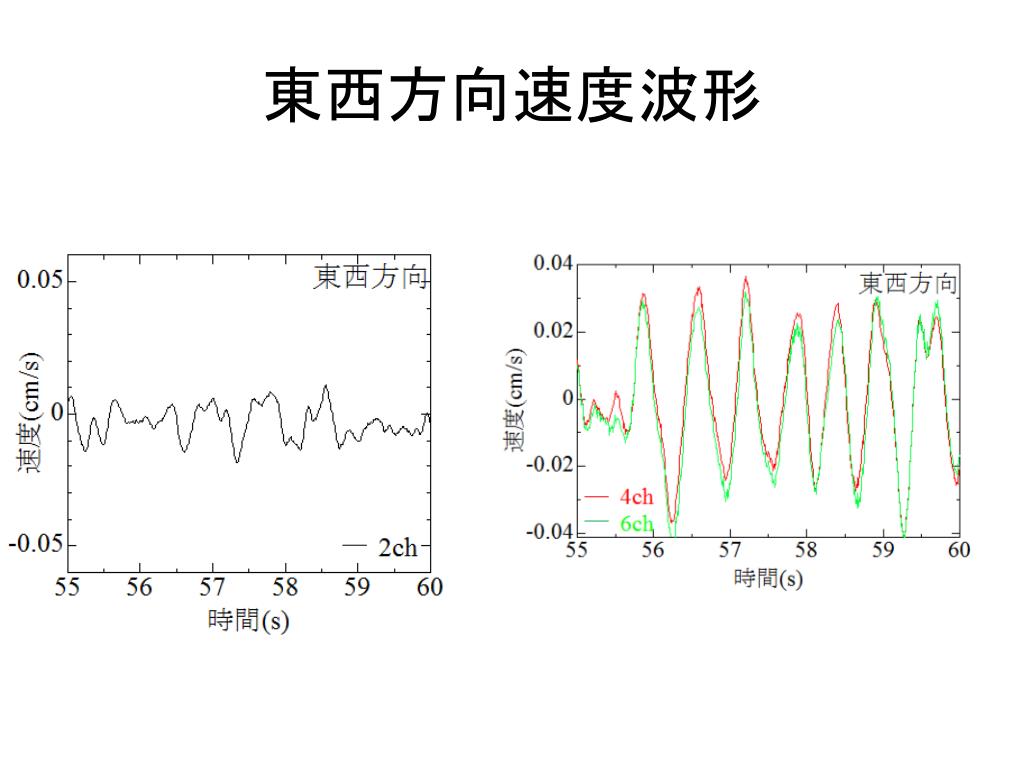

  7. 東西方向速度波形

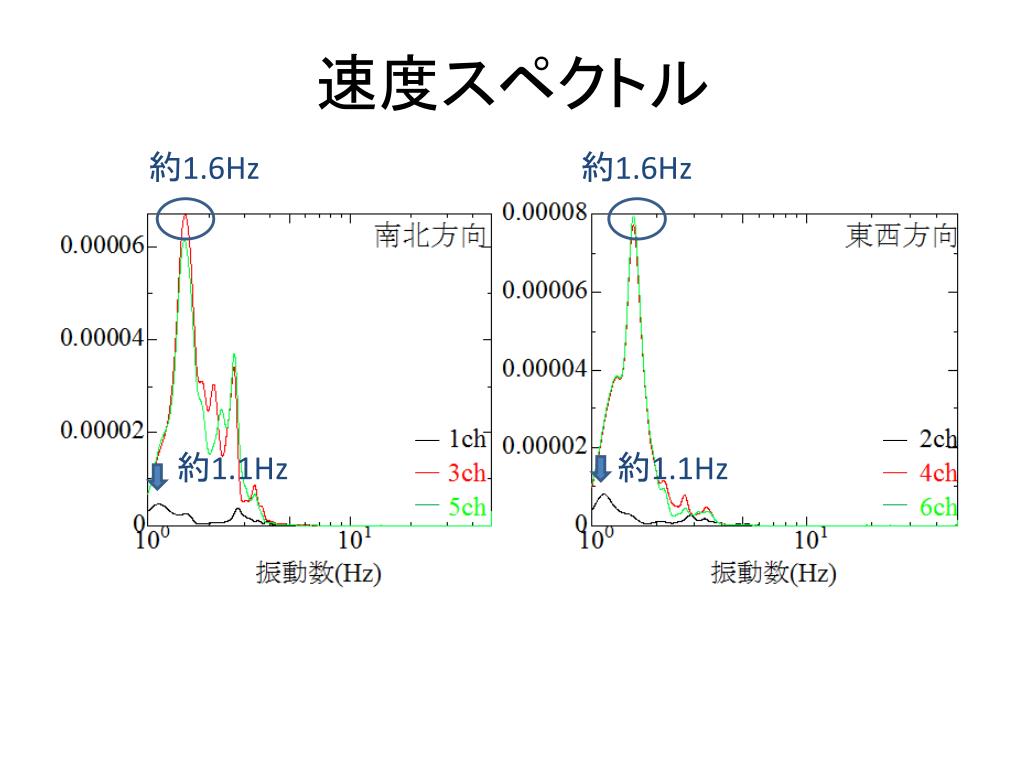

  8. 　　　 速度スペクトル約1.6Hz 　　　約1.6Hz約1.1Hz 　　　約1.1Hz

  9. １０階南北方向速度波形

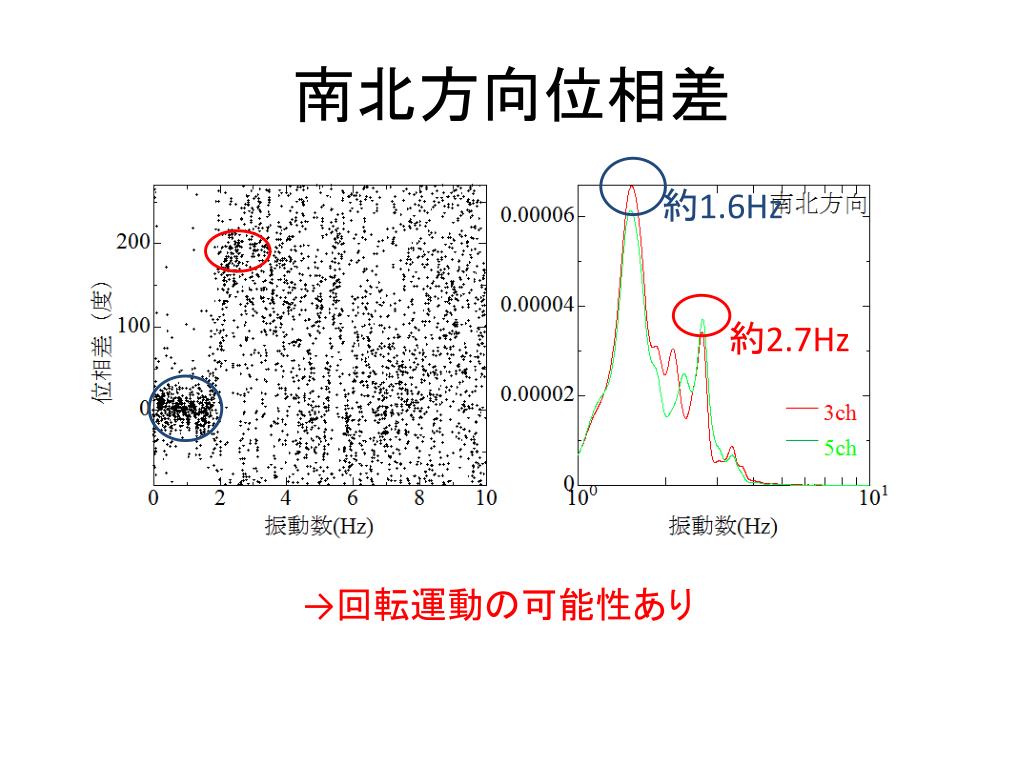

  10. 南北方向位相差 約1.6Hz 約2.7Hz →回転運動の可能性あり

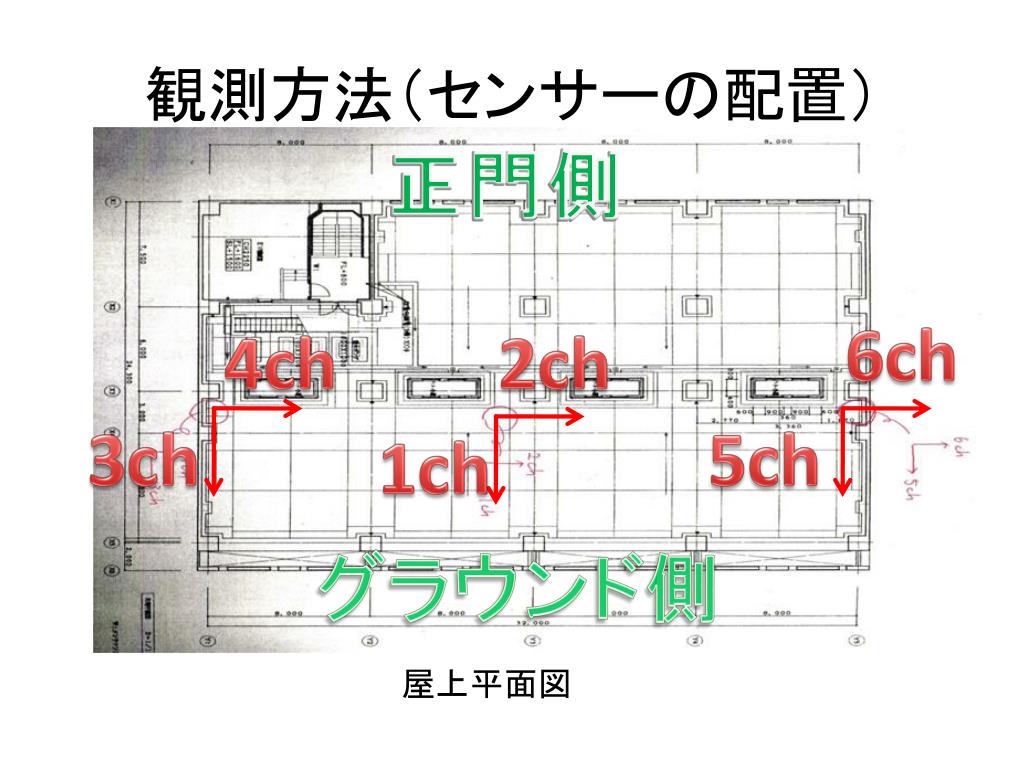

  11. 観測方法（センサーの配置） 正門側 6ch 4ch 2ch 3ch 5ch 1ch グラウンド側 屋上平面図

  12. センサー配置写真

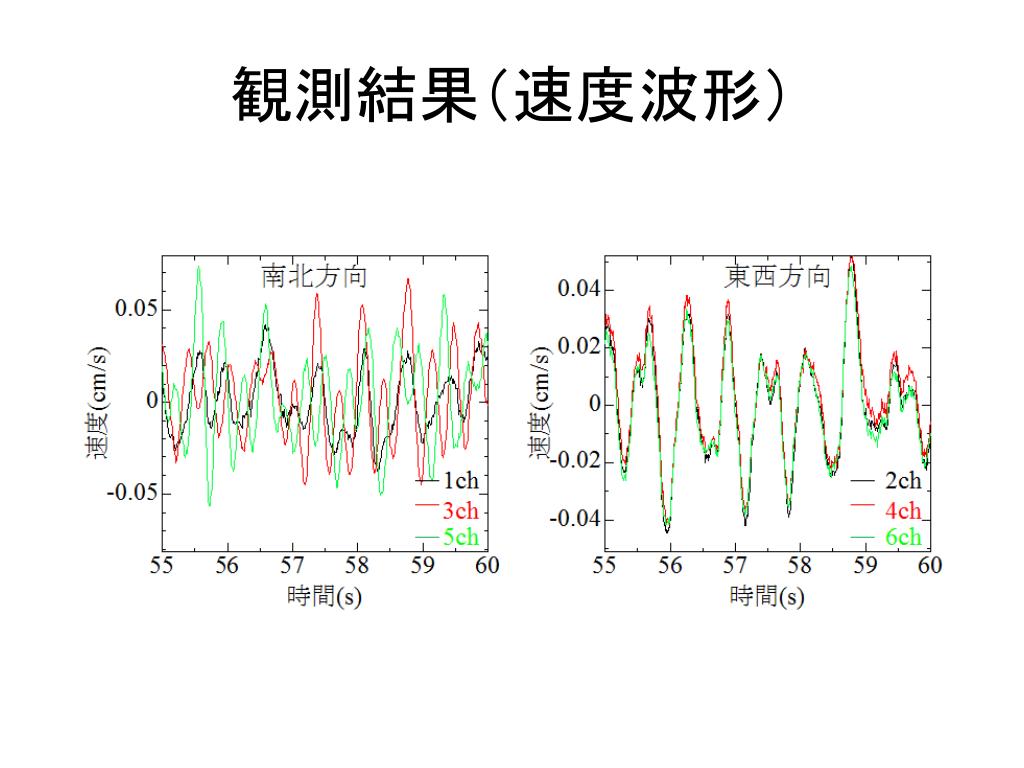

  13. 観測結果（速度波形）

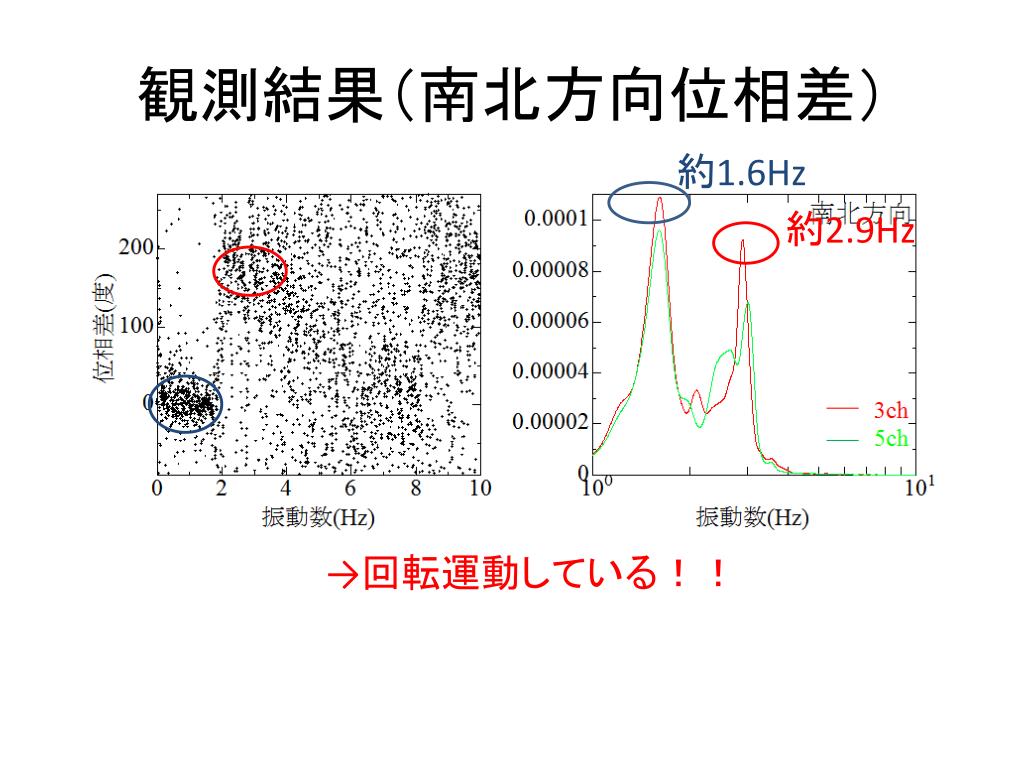

  14. 観測結果（南北方向位相差） 約1.6Hz 約2.9Hz 　　　　　　　　　→回転運動している！！

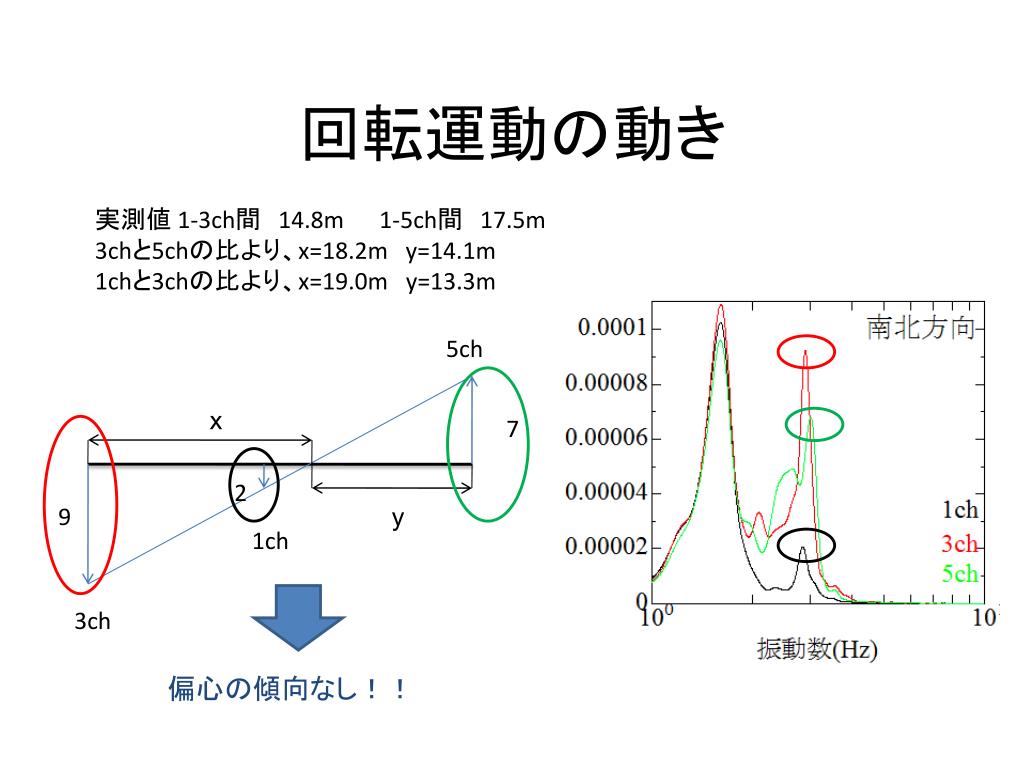

  15. 回転運動の動き 実測値 1-3ch間　14.8m 1-5ch間　17.5m 3chと5chの比より、x=18.2m y=14.1m 1chと3chの比より、x=19.0m y=13.3m 5ch x 7 2 9 y 1ch 3ch 偏心の傾向なし！！

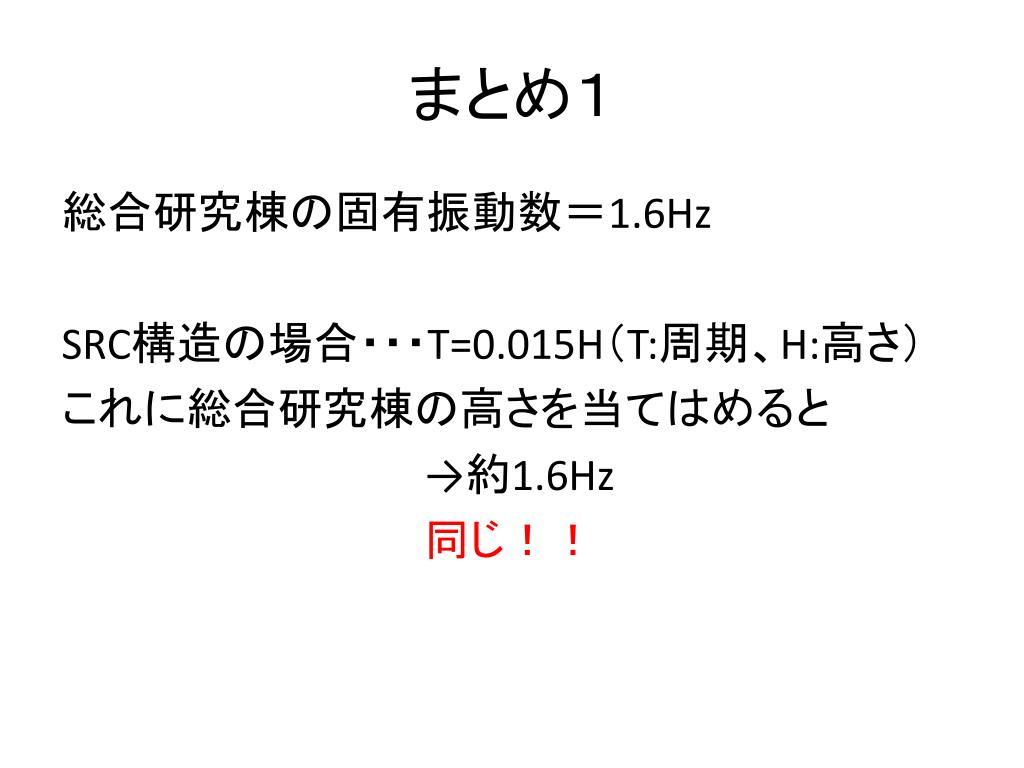

  16. まとめ１ 総合研究棟の固有振動数＝1.6Hz SRC構造の場合・・・T=0.015H（T:周期、H:高さ） これに総合研究棟の高さを当てはめると 　　　　　　　　　　　　→約1.6Hz 同じ！！

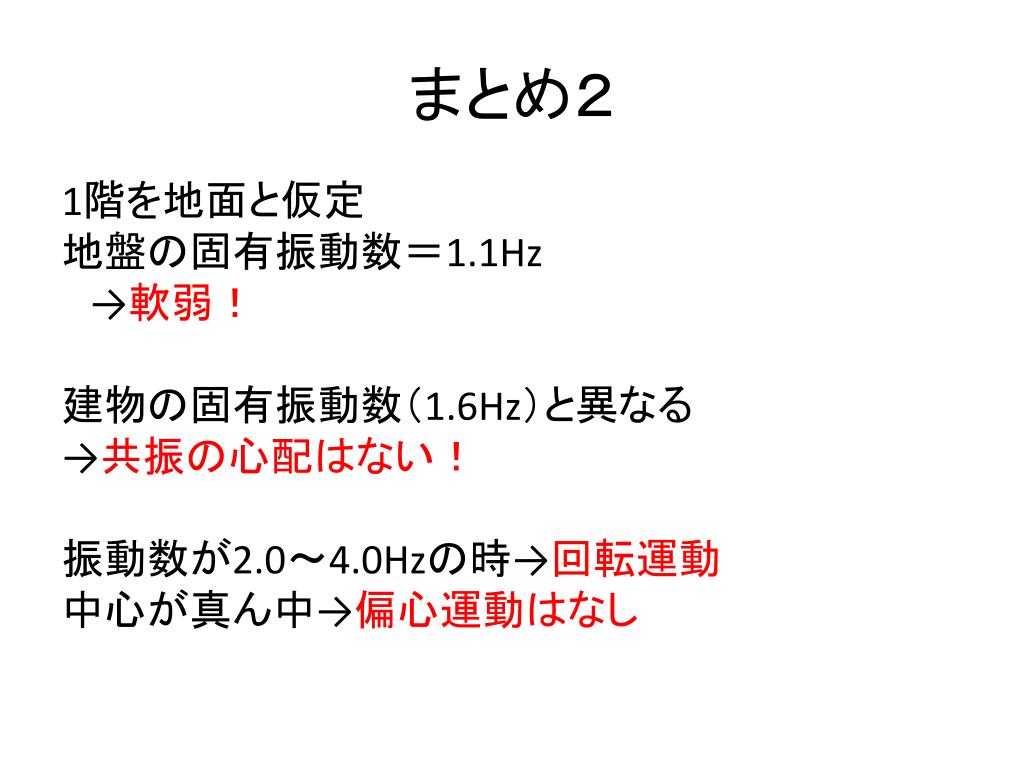

  17. まとめ２ 1階を地面と仮定 地盤の固有振動数＝1.1Hz 　→軟弱！ 建物の固有振動数（1.6Hz）と異なる →共振の心配はない！ 振動数が2.0～4.0Hzの時→回転運動 中心が真ん中→偏心運動はなし

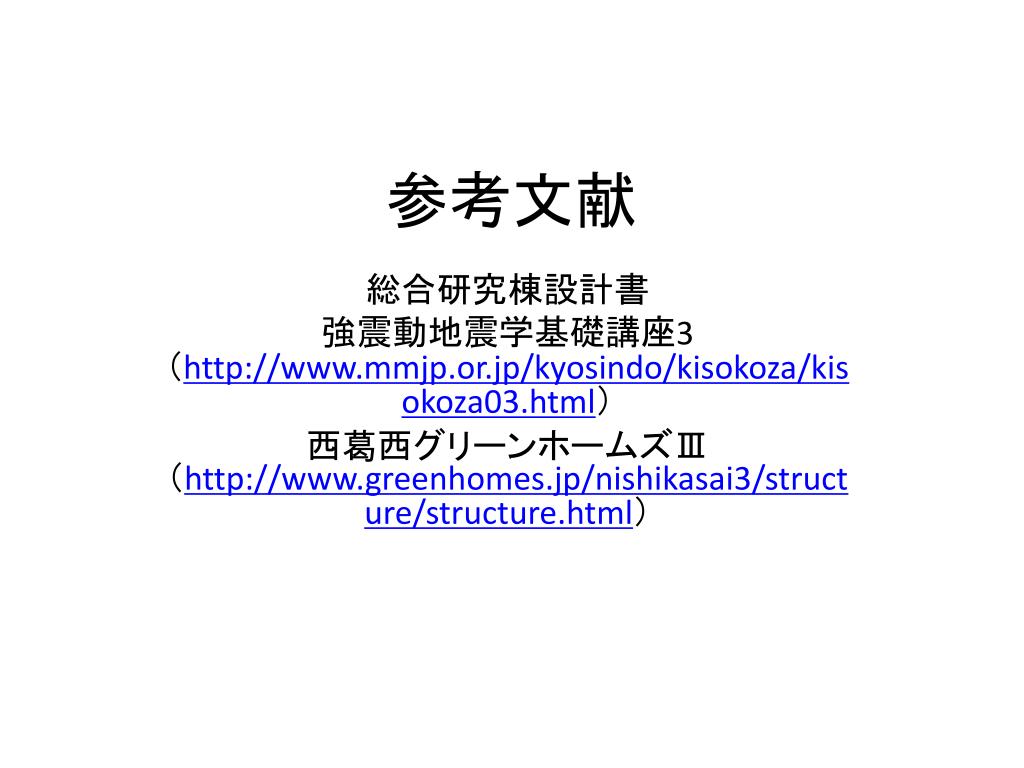

  18. 参考文献 総合研究棟設計書 強震動地震学基礎講座3（http://www.mmjp.or.jp/kyosindo/kisokoza/kisokoza03.html） 西葛西グリーンホームズⅢ（http://www.greenhomes.jp/nishikasai3/structure/structure.html）

  19. ご清聴ありがとうございました

  20. 観測結果（速度スペクトル）

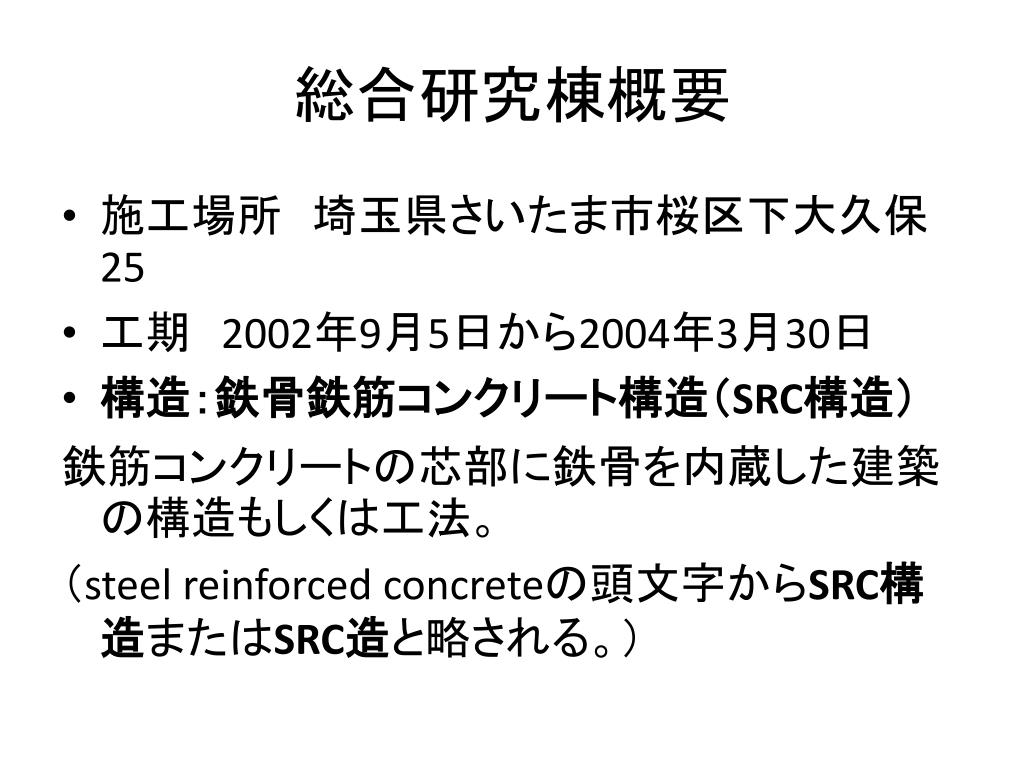

  21. 総合研究棟概要 • 施工場所　埼玉県さいたま市桜区下大久保25 • 工期　2002年9月5日から2004年3月30日 • 構造：鉄骨鉄筋コンクリート構造（SRC構造） 鉄筋コンクリートの芯部に鉄骨を内蔵した建築の構造もしくは工法。 （steel reinforced concreteの頭文字からSRC構造またはSRC造と略される。）

  22. SRC構造

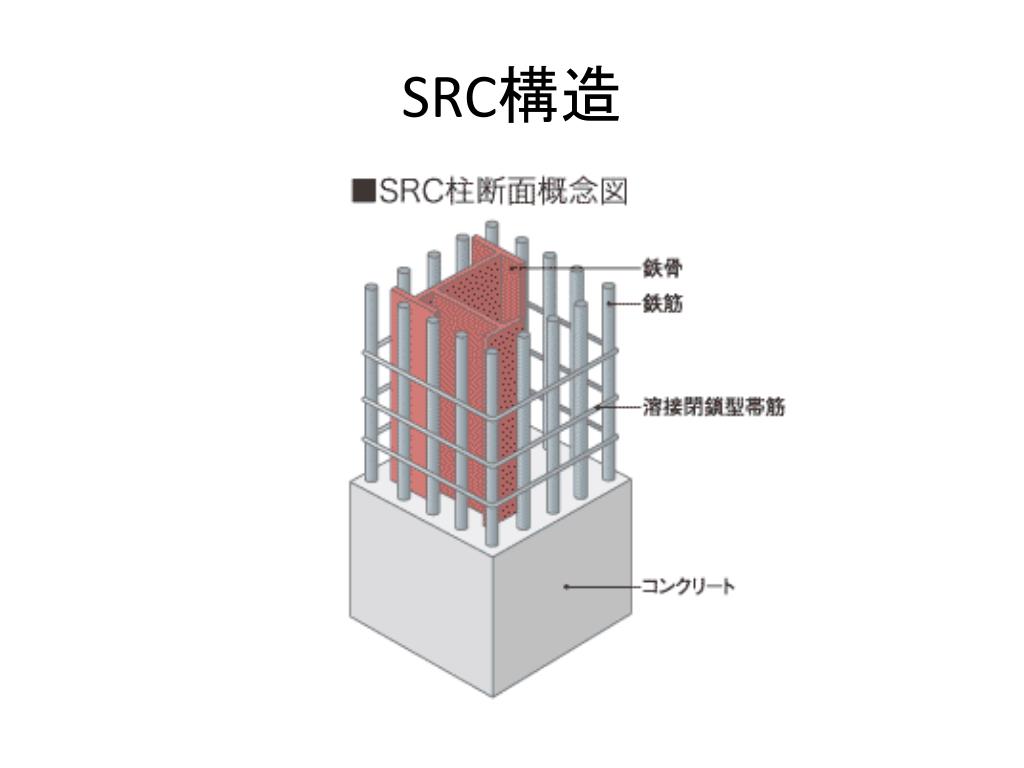

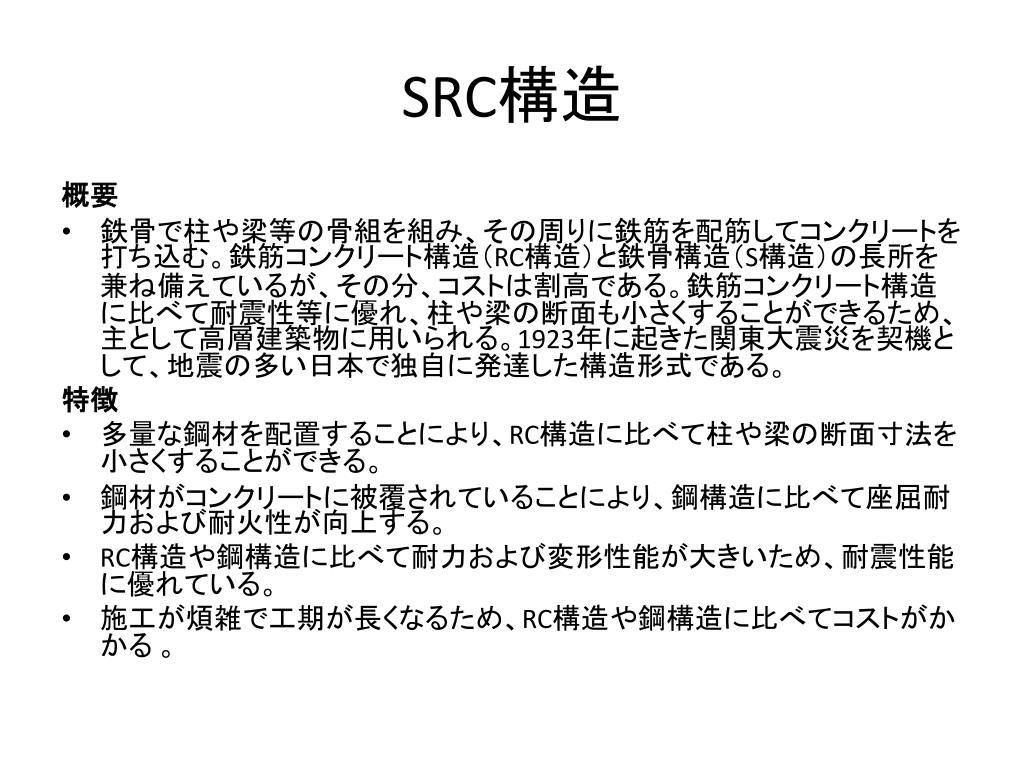

  23. SRC構造 概要 • 鉄骨で柱や梁等の骨組を組み、その周りに鉄筋を配筋してコンクリートを打ち込む。鉄筋コンクリート構造（RC構造）と鉄骨構造（S構造）の長所を兼ね備えているが、その分、コストは割高である。鉄筋コンクリート構造に比べて耐震性等に優れ、柱や梁の断面も小さくすることができるため、主として高層建築物に用いられる。1923年に起きた関東大震災を契機として、地震の多い日本で独自に発達した構造形式である。 特徴 • 多量な鋼材を配置することにより、RC構造に比べて柱や梁の断面寸法を小さくすることができる。 • 鋼材がコンクリートに被覆されていることにより、鋼構造に比べて座屈耐力および耐火性が向上する。 • RC構造や鋼構造に比べて耐力および変形性能が大きいため、耐震性能に優れている。 • 施工が煩雑で工期が長くなるため、RC構造や鋼構造に比べてコストがかかる 。

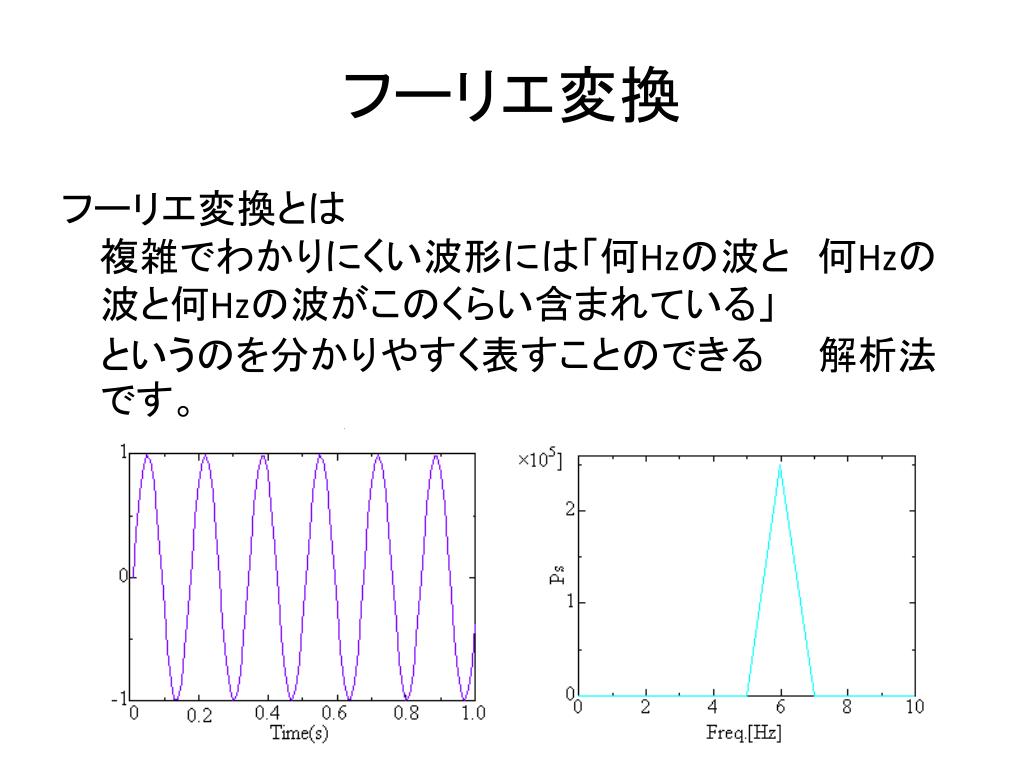

  24. フーリエ変換 フーリエ変換とは複雑でわかりにくい波形には「何Hzの波と　何Hzの波と何Hzの波がこのくらい含まれている」というのを分かりやすく表すことのできる　　解析法です。量も表すことができます。
