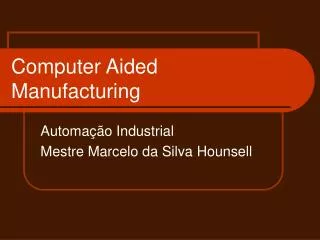

Computer Aided Manufacturing Automação Industrial Mestre Marcelo da Silva Hounsell
Equipe • Daniel França • Leopoldo Müller • Osmar Michereff
Agenda • Definição • Funcionalidades • Relacionamento com CAD e CAPP • Programação das máquinas • Visualização das operações • Estratégias de usinagem • Eixos de usinagem • Vantagens • Desvantagens • Exemplo
Definição • Planejamento, administração e controle dos processos de manufatura; • Obtenção de informações em ferramentas CAD e CAPP; • Remessa de programas para controle numérico de máquinas CNC.
Funcionalidades • Relacionamento com CAD e CAPP • Os dados geométricos do CAD e também o plano de processo do CAPP são informações que alimentam o CAM; • Essas informações são filtradas.
Programação das máquinas • Uso de CNC; • Substituição de processos manuais; • Informações coordenadas, velocidade, etc...
Funcionalidades • Visualização das operações • Simulação; • Depende dos dados da peça a ser usinada; • Considera limitações das máquinas.
Eixos de usinagem • 2.5 eixos • Move dois eixos simultaneamente, deixando o terceiro eixo fixo; • O terceiro executa afastamento e aproximação. • 3 eixos • Os três eixos movimentam-se ao mesmo tempo.
Eixos de usinagem • 4 eixos • Três eixos lineares: X, Y, Z mais um eixo de rotação. • 5 eixos • Três eixos lineares: X, Y, Z mais dois eixos de rotação. Útil para peças muito altas.
Vantagens • Integração entre o processo de produção e outros departamentos com a utilização de bancos de dados; • Programas NC são menos suscetíveis a erros, logo existe um aumento na precisão do produto final; • Ganho de tempo com a integração com CAD e CAPP, devido a geração de códigos NC; • Simplificação da peça, já que é programada a geometria da peça e não o percurso da ferramenta.
Desvantagens • O treinamento dos usuários demanda tempo; • As ferramentas de NC são mais caras que ferramentas convencionais; • O CAM exige mão de obra especializada; • Os programas comerciais normalmente não atendem a todas as necessidades específicas.
