Las Centrales Hidroeléctricas

1. Las Centrales Hidroeléctricas Trabajo de tecnología 3º A Mercedes Torre Pérez Nº28 Carla Hidalgo-Barquero Jiménez Nº17 Carmen Campos Rivera Nº2 Pilar Morales Cerrato Nº18 Jesús Valle Furtado Nº29

2. .¿ En qué consiste una Central Hidroeléctrica? • Partes de una central hidroeléctrica son: • Embalse. • Presa. • Rejas filtradoras. • Tubería forzada. • Conjunto de grupos turbina-alternador. • Turbina hidráulica. • Eje • Generador eléctrico. • Transformadores. • Líneas de transporte de energía Eléctrica. Una central hidroeléctrica es una instalación que permite aprovechar la energía potencial gravitatoria (masa a una cierta altura) contenida en el agua de los ríos, al convertirla en energía eléctrica mediante turbinas hidráulicas acopladas a generadores eléctricos.Las centrales hidroeléctricas producen energía eléctrica a partir de la energía potencial o gravitatoria (masa a una cierta altura) contenida en el agua de los ríos, mediante equipo turbina-generador.

3. . 1º.Tipos de Centrales Hidroeléctricas. • Dependiendo de la potencia generada: • Minicentrales hidráulicas. Potencia comprendida entre 250kW y 5000kW. • Macrocentrales hidráulicas. Potencia superior a 5000kW. • Dependiendo de su régimen de flujo y su estructura: • Centrales de agua fluyente: utilizan parte del flujo de un río para generar energía eléctrica. • Centrales de embalse: Utilizan un embalse para reservar agua e ir graduando el agua que pasa por la turbina • Centrales de bombeo o reversibles: es una central hidroeléctrica que transformar la energía potencial del agua en electricidad, pueden ser mixtas o puras. • Dependiendo de la altura de la caída del agua: • Centrales de alta presión son las centrales de más de 200 m de caída del agua. • Centrales de media presiónson las centrales con caída del agua de 20 a 200 m. • Centrales de baja presión son centrales con desniveles de agua de menos de 20 m. Centrales de muy baja presión suelen situarse por debajo de los 4m. -2-

4. .2º. Tipos de Centrales Hidroeléctricas. -3- Centrales de agua fluyente Centrales de embalse Centrales de regulación Centrales de bombeo o reversibles

5. .Centrales Hidroeléctricas y Recursos Hidroeléctricos de España. Situación nacional: España es un país con una larga y antigua tradición en construcción de presas. En el año 2000 se tenían inventariadas un total de 1.147 presas, con una capacidad total de los embalses de 55.000 Hm3. Así, la energía hidroeléctrica generada en pequeñas centrales, sigue creciendo aunque de manera muy moderada, las minicentrales hidroeléctricas presentaban una potencia acumulada total en España de 1.749 MW. -5- • -5- El potencial hidroeléctrico de un país es la capacidad anual de producción de energía hidroeléctrica que dicho país posee, y el potencial técnicamente explotable se deduce del anterior, teniendo en cuenta las pérdidas. La evaluación de los recursos hidroeléctricos de un país es muy compleja, y en España la más reciente se realizó en 1980.

6. . Las Centrales Hidroeléctricas de Extremadura. • Centrales Hidroeléctricas de Extremadura: • José María de Oriol. Situada en Alcántara (Cáceres) tiene 915MW y es de Bombeo mixto. • Cedillo/ Cáceres// 440MW ( Bombeo puro) • Valdecañas/ Cáceres ///225 MW • ( Bombeo mixto) • Torrejón / Cáceres 129.2 MW(Bombeo puro) • Gabriel y Galán./ Cáceres 110 MW • CíjaraI y II Badajoz // 102 MW • La Serena// Badajoz// 25MW • Zújar // Badajoz// • García de Sola// Badajoz// • Alange//Badajoz// minicentral • Jerte// Cáceres// menos de 10MW (minicentral). -6-

7. . Ventajas e Inconvenientes Ventajas: • Usan una forma renovable de energía, constantemente repuesta por la naturaleza de manera gratuita. • Es limpia, pues no contamina ni el aire ni el agua. • A menudo puede combinarse con otros beneficios, como riego, protección contra las inundaciones, suministro de agua, caminos, navegación y aún ornamentación del terreno y turismo. • Los costos de mantenimiento y explotación son bajos. • Las obras de ingeniería necesarias para aprovechar la energía hidráulica tienen una duración considerable. • La turbina hidráulica es una máquina sencilla, eficiente y segura, que puede ponerse en marcha y detenerse con rapidez y requiere poca vigilancia siendo sus costes de mantenimiento, por lo general, reducidos Inconvenientes: • Los costos de capital por kilovatio instalado son con frecuencia muy altos. • El emplazamiento, determinado por características naturales, puede estar lejos del centro o centros de consumo y exigir la construcción de un sistema de transmisión de electricidad, lo que significa un aumento de la inversión y en los costos de mantenimiento y pérdida de energía. • La construcción lleva, por lo común, largo tiempo en comparación con la de las centrales termoeléctricas. • La disponibilidad de energía puede fluctuar de estación en estación y de año en año. • Riesgo de catástrofe por ruptura de la presa -7-

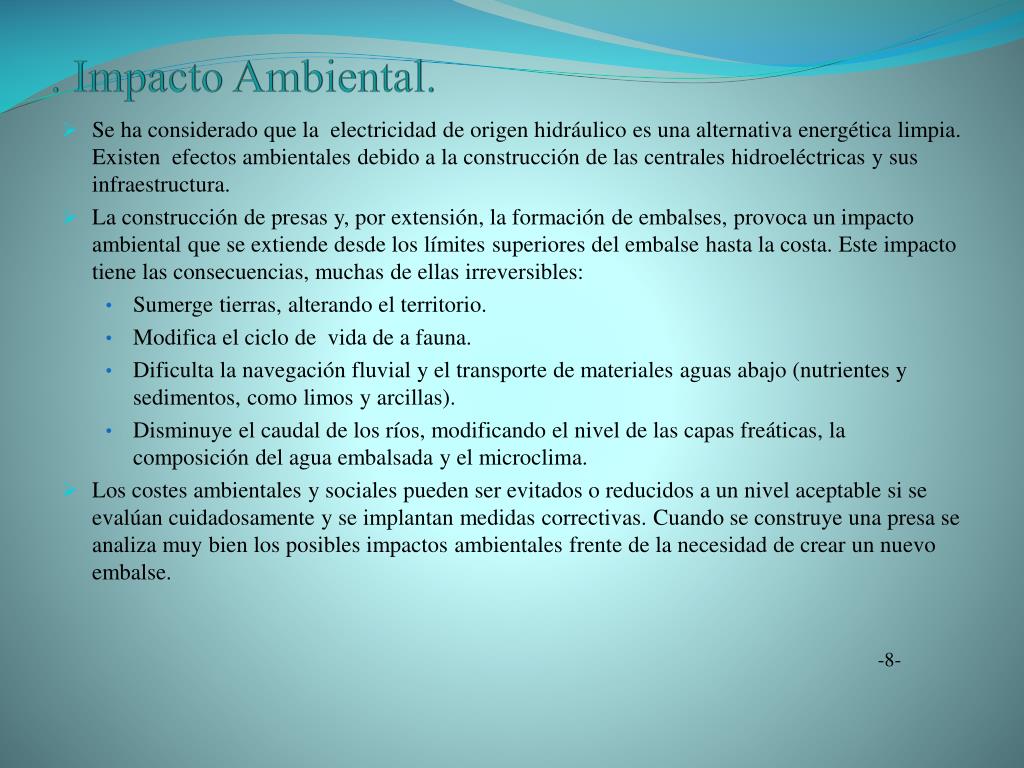

8. . Impacto Ambiental. • Se ha considerado que la electricidad de origen hidráulico es una alternativa energética limpia. Existen efectos ambientales debido a la construcción de las centrales hidroeléctricas y sus infraestructura. • La construcción de presas y, por extensión, la formación de embalses, provoca un impacto ambiental que se extiende desde los límites superiores del embalse hasta la costa. Este impacto tiene las consecuencias, muchas de ellas irreversibles: • Sumerge tierras, alterando el territorio. • Modifica el ciclo de vida de a fauna. • Dificulta la navegación fluvial y el transporte de materiales aguas abajo (nutrientes y sedimentos, como limos y arcillas). • Disminuye el caudal de los ríos, modificando el nivel de las capas freáticas, la composición del agua embalsada y el microclima. • Los costes ambientales y sociales pueden ser evitados o reducidos a un nivel aceptable si se evalúan cuidadosamente y se implantan medidas correctivas. Cuando se construye una presa se analiza muy bien los posibles impactos ambientales frente de la necesidad de crear un nuevo embalse. -8-

9. . ..Generación, transmisión y distribución de la energía. Generación y transporte de electricidad es el conjunto de instalaciones que se utilizan para transformar otros tipos de energía en electricidad y transportarla hasta los lugares donde se consume. Las instalaciones eléctricas tienen seis elementos principales: • La central eléctrica • Los transformadores, que elevan el voltaje de la energía eléctrica generada a las altas tensiones utilizadas en las líneas de transporte • Las líneas de transporte • Las subestaciones donde la señal baja su voltaje para adecuarse a las líneas de distribución • Las líneas de distribución • Los transformadores que bajan el voltaje al valor utilizado por los consumidores. -4-

10. . Bibliografía. • http://es.wikipedia.org/wiki/Central_hidroel%C3%A9ctrica#Otros_tipos_de_centrales_hidroel.C3.A9ctricas • http://es.wikipedia.org/wiki/Central_hidroel%C3%A9ctrica#Otros_tipos_de_centrales_hidroel.C3.A9ctricashttp • http://www.unesa.es/sector-electrico/funcionamiento-de-las-centrales-electricas/1342-central-bombeo • http://www.tareasya.com.mx/index.php/tareas-ya/secundaria/ciencias-2/energia.html • http://www.endesaeduca.com/Endesa_educa/recursos-interactivos/produccion-de-electricidad/xi.-las-centrales-hidroelectricas • http://educativa.catedu.es/44700165/aula/archivos/repositorio/1000/1088/html/11_tipos_de_centrales.html • http://contenidos.educarex.es/mci/2009/43/TEMA6/centrales_hidroelctricas_de_extremadura.html • http://www.agenex.net/es/dptos/departamento-de-energias-renovables/64-mini-hidraulica.html • http://www.monografias.com/trabajos13/impac/impac.shtml -9-
