Shun-Shun Feedback 姓名:嚴欣亭學號:B09322023 班級:通訊三甲指導老師:王志湖老師

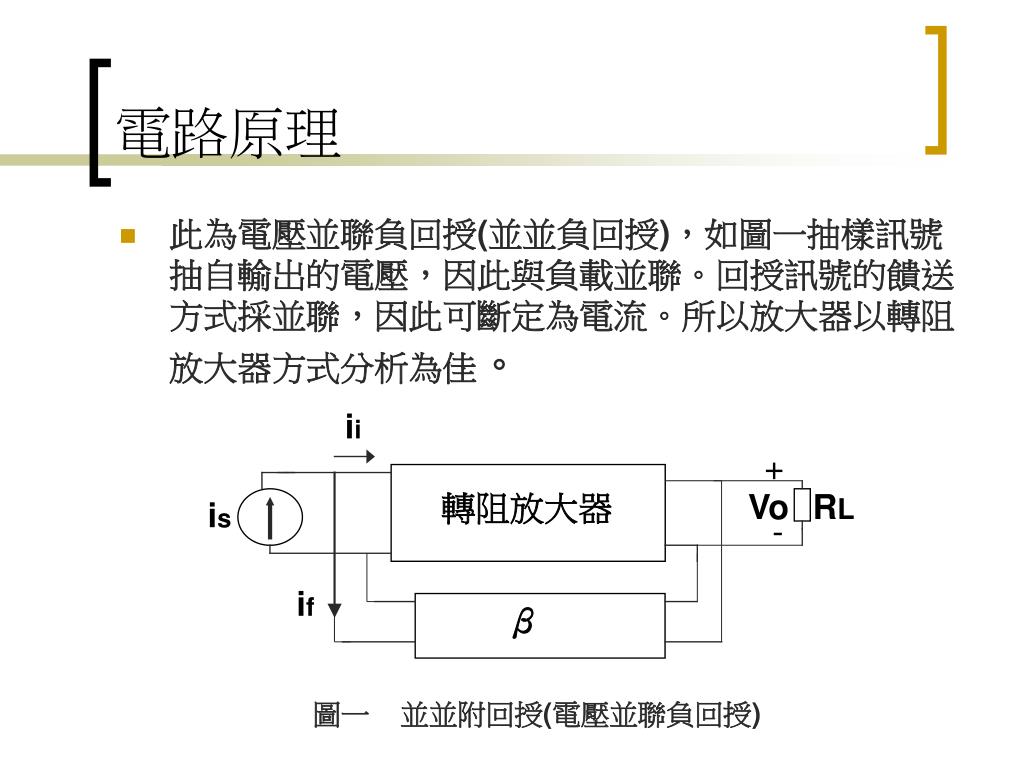

電路原理 • 此為電壓並聯負回授(並並負回授)，如圖一抽樣訊號抽自輸出的電壓，因此與負載並聯。回授訊號的饋送方式採並聯，因此可斷定為電流。所以放大器以轉阻放大器方式分析為佳。 ii + 轉阻放大器 Vo RL is - if β 圖一並並附回授(電壓並聯負回授)

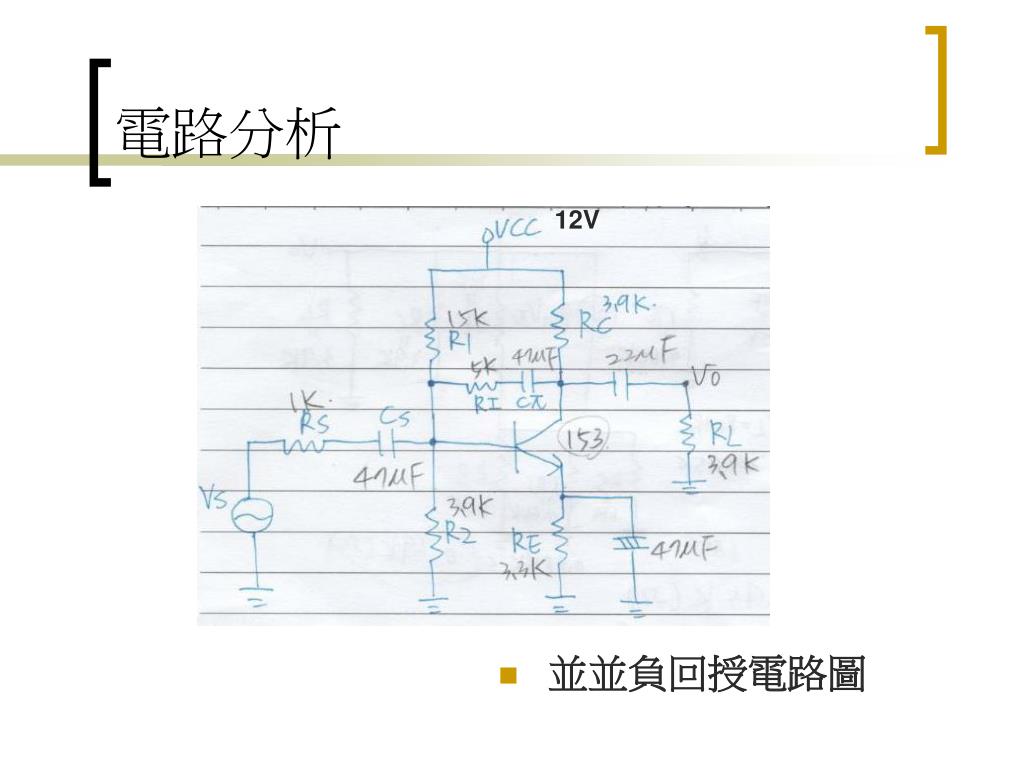

電路分析 12V • 並並負回授電路圖

1. • 直流偏壓分析直流偏壓電路 2. 3.

小訊號交流分析 1.

小訊號交流分析 2. 3.

PSPICE模擬電路 • 並並負回授模擬電路圖

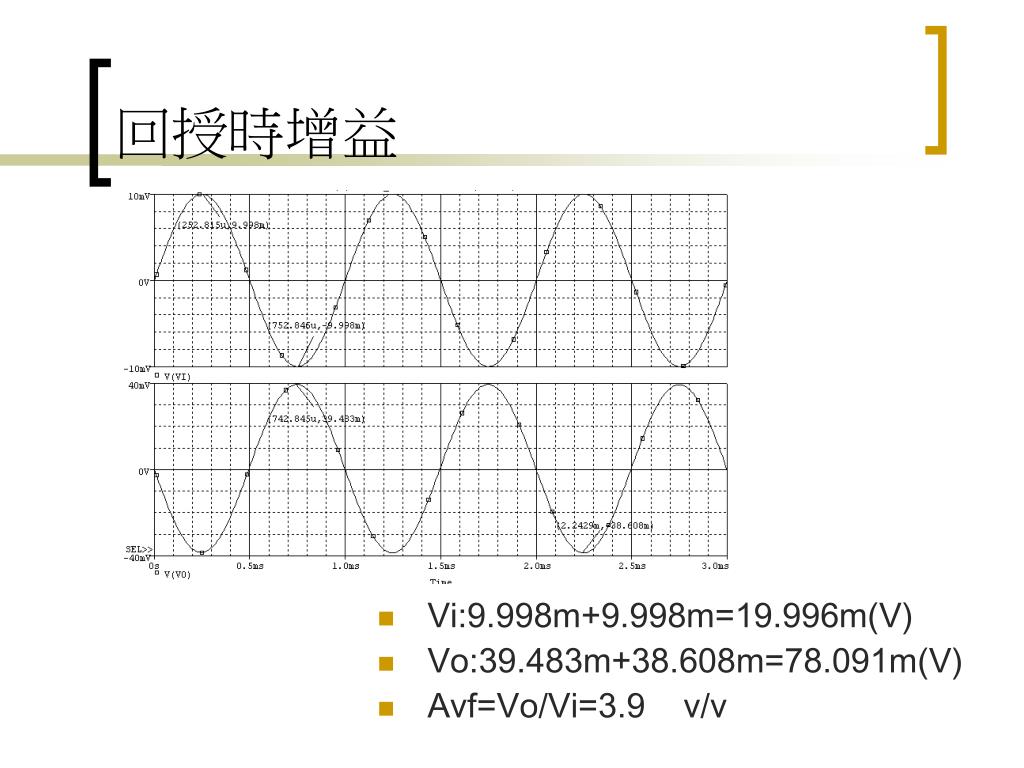

回授時增益 • Vi:9.998m+9.998m=19.996m(V) • Vo:39.483m+38.608m=78.091m(V) • Avf=Vo/Vi=3.9 v/v

回授時輸入阻抗 • 輸入阻抗模擬為1.154k Ω

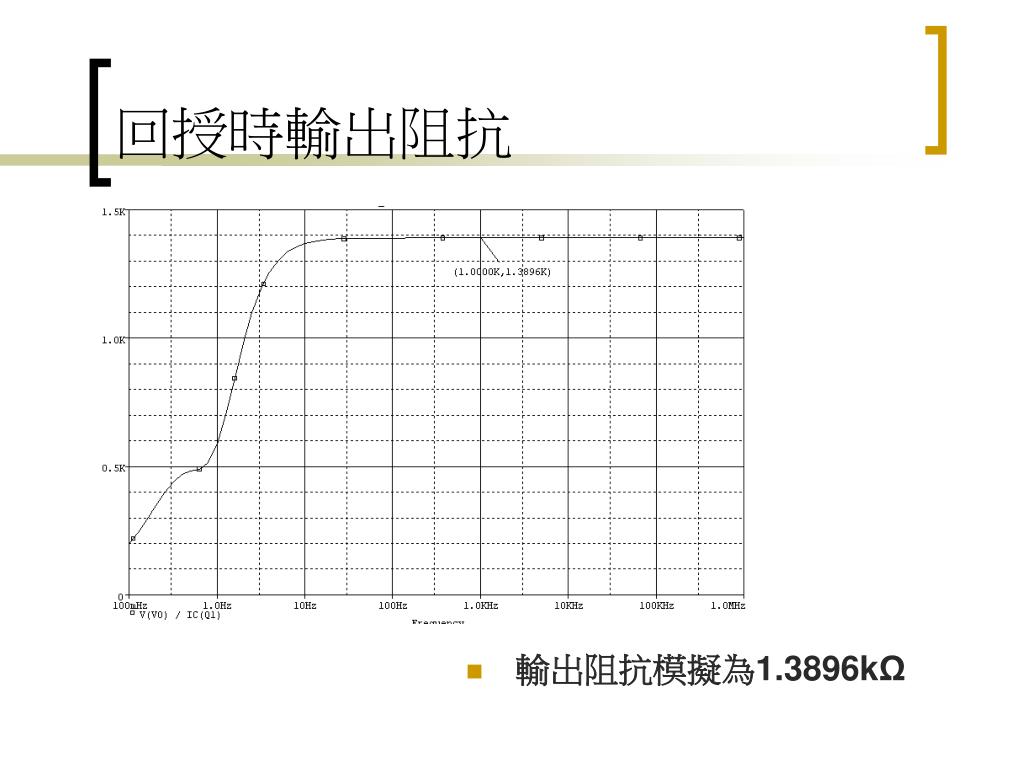

回授時輸出阻抗 • 輸出阻抗模擬為1.3896kΩ

PSPICE模擬電路 • 並並未回授模擬電路圖

未回授時增益 • Vi:9.998m+9.998m=19.996m(V) • Vo:236.154m+257.942m=494.1m(V) • Avf=Vo/Vi=24.7 v/v

未回授時輸入阻抗 • 輸入阻抗為2.543k Ω

未回授時輸出阻抗 • 輸出阻抗為1.949k Ω

實驗 • 直流偏壓量測值: β=153 VC=9.57(V) VB=2.43(V) VE=1.81(V)

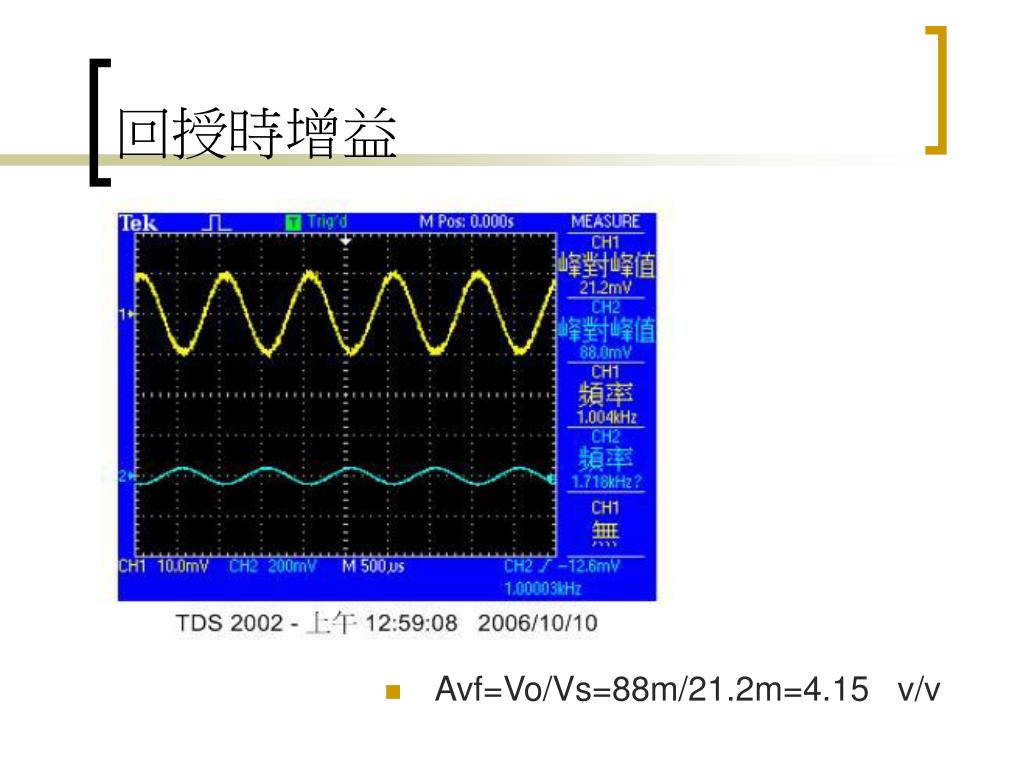

回授時增益 • Avf=Vo/Vs=88m/21.2m=4.15 v/v

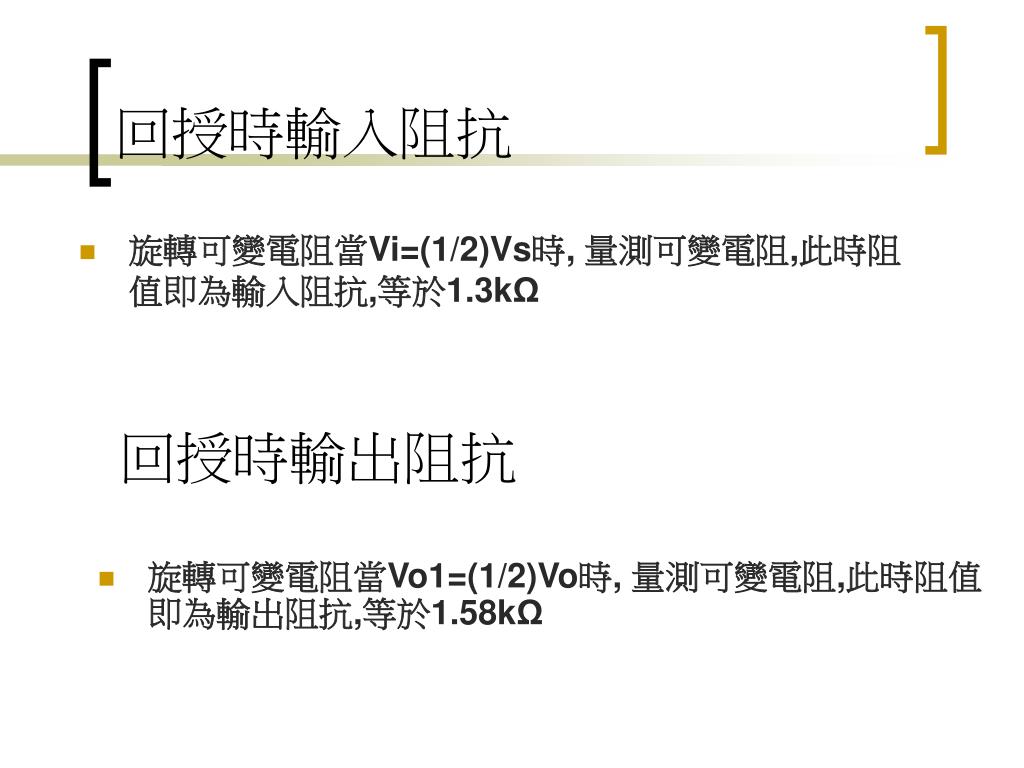

回授時輸入阻抗 • 旋轉可變電阻當Vi=(1/2)Vs時, 量測可變電阻,此時阻值即為輸入阻抗,等於1.3kΩ 回授時輸出阻抗 • 旋轉可變電阻當Vo1=(1/2)Vo時, 量測可變電阻,此時阻值即為輸出阻抗,等於1.58kΩ

未回授時增益 • Av=Vo/Vs=352m/20m=17.6 v/v

未回授時輸入阻抗 • 旋轉可變電阻當Vo1=(1/2)Vo時, 量測可變電阻,此時阻值即為輸出阻抗,等於2.17kΩ • 旋轉可變電阻當Vo1=(1/2)Vo時, 量測可變電阻,此時阻值即為輸出阻抗,等於2.23kΩ 未回授時輸出阻抗

報告結束 謝謝大家
