Presentation Transcript
slide2
PS Modello J e B: gestione titoli di sosta con codici a barre e stampa termica.

PS Modello I: gestione titoli di sosta a banda magnetica

PS Modello T: gestione dei titoli di sosta sia a banda magnetica che a codici a barre con stampa termica

La linea di prodotto - Tecnologia per tutte le applicazioni

slide3
In acciaio zincato e verniciato

In acciaio inox AISI 304 satinato o verniciato

Colore personalizzabile su richiesta

Struttura

slide4
Terminali costituenti l'impianto interconnessi tramite la rete ed il dispositivo AQU Unit, per il Mod J

AQU Unit rappresenta il primo stadio di centralizzazione dati dell'impianto

Possibilità di configurazione del sistema con i terminali in modalità stand-alone per il Modello B

Gestione di tessere abbonamenti con tecnologia transponder

Centralizzazione dati completa disponibile per il Modello B

Possibilità di configurazione dell'impianto con numero illimitato di terminali per il Modello B

Tecnologia...peculiarità Mod. J e B codici a barre

slide5
Possibilità di configurazione del sistema con i terminali in modalità stand-alone per entrambi i Modelli I & T

Possibilità di utilizzare vantaggiosamente gli abbonamenti con tessere a banda magnetica

Possibilità di configurazione dell'impianto con numero illimitato di terminali per entrambi i Modelli

Elevato grado di affidabilità nella lettura, scrittura dei tickets nonché nelle transazioni per il Modello T che prevede la doppia codifica dei biglietti (codici a barre e banda magnetica)

Tecnologia...peculiarità Mod. I e T

slide6
Colonnina di entrata

Colonnina di uscita

Barriere elettromeccaniche

AQU-Unit (solo per PS J)

Cassa automatica Standard o Advance

Cassa manuale

La base del Sistema...Gli Apparati fondamentali

slide7
La scheda principale CPU dei vari terminali, in uno stesso parcheggio è uguale ed è intercambiabile tra i vari apparati;

Semplificazione e razionalizzazione della manutenzione

Il cuore del sistema...La scheda CPU

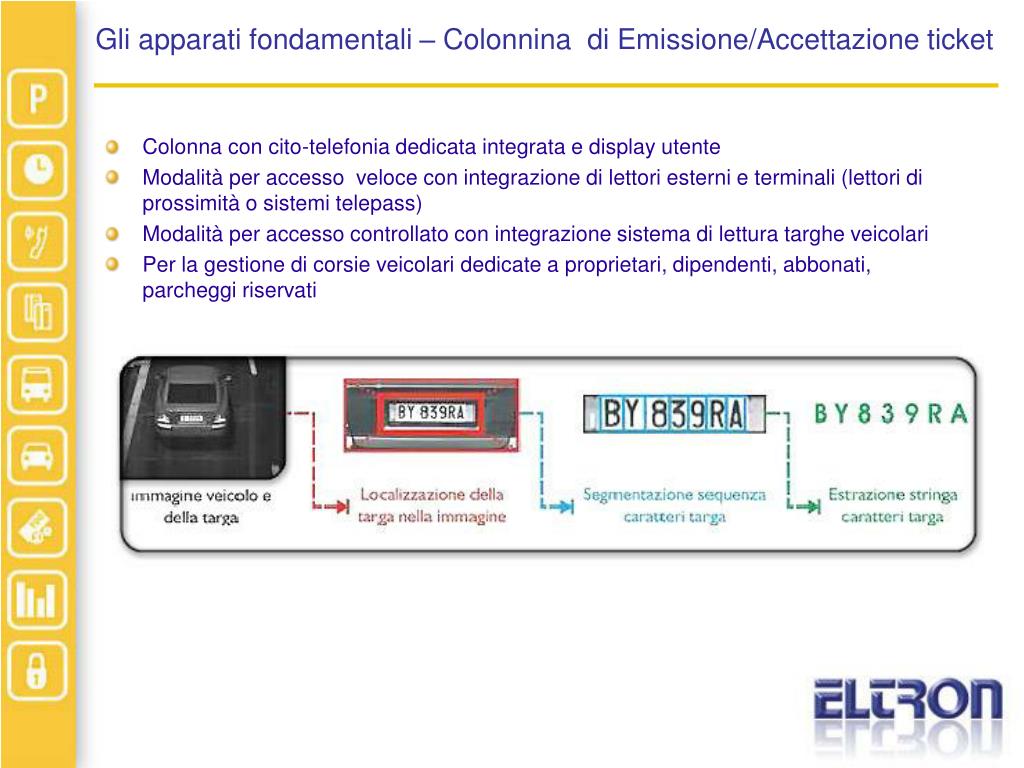

slide8
Colonna con cito-telefonia dedicata integrata e display utente

Modalità per accesso veloce con integrazione di lettori esterni e terminali (lettori di prossimità o sistemi telepass)

Modalità per accesso controllato con integrazione sistema di lettura targhe veicolari

Per la gestione di corsie veicolari dedicate a proprietari, dipendenti, abbonati, parcheggi riservati

Gli apparati fondamentali – Colonnina di Emissione/Accettazione ticket

slide9
2 Portelle laterali per la semplificazione degli interventi di manutenzione

Capacità fanfold ticket fino a 4.500 per la colonnina di ingresso

Scheda display

Modulo di ingresso o di uscita, differente per i vari modelli PS J, PS B, PS I, PS T;

Porter citofonico

Batterie

Quadro 220 Volt comprensivo con magnetotermici, differenziale e filtro di rete

Riscaldatore

Alimentatore

Scheda CPU

Ventola

Gli apparati fondamentali – Colonnina di Emissione/Accettazione ticket

9

1

2

3

8

4

7

5

6

slide10
Barriera automatica elettromeccanica ad uso intensivo

Idonea per manovre Telepass

Motore elettrico con dispositivo di sicurezza “Reverser”

Centrale di Comando integrata alla struttura

Kit barra a frattura calibrata in caso di abbattimento

Barra snodata per altezze limitate

Gli apparati fondamentali – Barriera Elettromeccanica

slide11
Dispositivo per la connessione tra i terminali costituenti il parcheggio e per la relativa ridistribuzione dei dati nel sistema a codici a barre Mod. J

Possibilità di impostazione e programmazione dei parametri e delle funzioni principali del sistema

Verifica e Gestione dello stato di funzionamento dei terminali

Impostazione dati occupazione e conteggio veicoli in/out con relativo comando del Pannello visualizzazione stato occupazionale del parcheggio

Movimentazione barriere

Opzione per collegamento di uno o più lettori laser per vidimare i biglietti e/o per il calcolo della tariffa di sosta.

AQU-Unit è costituito dai seguenti sottoassiemi principali:

Scheda CPU

Convertitore RS232/RS485

Alimentatore

Scheda display

Tastiera

2 Led di vari colori

Gli apparati fondamentali – AQU Unit (Solo per Mod. J)

1

3

2

slide12
Cassa automatica Standard in acciaio zincato o inox ad alta resistenza antieffrazione (spessore superiore ai 4mm)

Riconoscimento di tutti i conii di corso legale e banconote

Componenti interni di alto livello qualitativo, tutti in acciaio inossidabile

Elevata capacità rendiresto (fino a 4 hopper) per numerose transazioni

Display interfaccia utente 4 linee x 20 caratteri

Sistema di reportistica esaustivo

Gestione transazioni carte di credito off-line

Gli apparati fondamentali – Cassa automatica Standard 1/2

slide13
Selettore di monete per tutti i conii di corso legale

Precassa monete per indirizzamento monete alla cassa o al vano resto.

Lettore di banconote in grado di leggere fino a 5 tagli diversi in tutti i sensi di introduzione

Modulo cassa per i diversi Modelli PS J, PS B, PS I e PS T

Stampante ricevute, reports ed emissione titoli di credito

Riscaldatore ad alta efficienza

Fino a 4 Hoppers rendiresto

Gruppo di alimentazione

Cassetta Raccolta monete

Ventola

Serratura a scomparsa con chiave di sicurezza

Sirena allarme contro tentativi di effrazione

Display interfaccia utente 4x20 caratteri

Stacker di banconote

Porter citofonico

Scheda CPU principale

Gli apparati fondamentali – Cassa automatica Standard 2/2

11

15

12

1

13

10

14

16

2

4

9

3

7

8

5

6

slide14
Cassa automatica Advance in acciaio zincato o inox ad altissima resistenza antieffrazione

Display interfaccia utente con monitor grafico a colori

Ricarica automatica degli Hoppers rendiresto

Rendiresto in banconote

Emissione di abbonamenti magnetici e transponder

Gestione transazione carte di credito on-line in accordo alle normative EMV

Gli apparati fondamentali – Cassa automatica Advance

slide15
Personal Computer collegato ad un lettore di titoli da tavolo, o all'AQU-Unit per il sistemi "J", programmato per effettuare il calcolo dell'importo della sosta sulla base del piano tariffario del sistema.

Software Parco.Man per la gestione dei pagamenti e delle tariffe ed i turni degli operatori

Raccolta dati necessari alla contabilità, con memorizzazione di tutte le operazioni eseguite con predisposizione di files utilizzabili con i programmi comunemente in commercio per la gestione dei fogli elettronici.

Display a colonnina per ripetere all'utente l'importo

Stampante termica per l'emissione delle ricevute di pagamento.

Nei sistemi in cui siano previsti gli abbonamenti transponder, la cassa manuale può essere corredata da un dispositivo per la codifica, la caratterizzazione e la ricarica delle tessere

Nei sistemi "I" e "T" la cassa manuale, con l'opportuno software, è in grado di codificare gli abbonamenti anche su supporto magnetico.

Gli apparati fondamentali – Cassa manuale

slide16
Parco Counter, per i sistemi “stand alone” senza centralizzazione dati o per il conteggio dello stato occupazionale in parcheggi pluripiano

Pannello Libero/Completo

Pannello semaforico

Pannello a messaggio variabile

La visualizzazione dello stato occupazionale del parcheggio

slide17
Moduli transponder per colonnina di entrata e di uscita

Codificatore di transponder per PC con relativo software

Codificatore di tessere magnetiche per PC con relativo software.

Sistemi telepass e riconoscimento RFID

La gestione degli abbonamenti: la tecnologia

slide18
Standard, di servizio e a posto riservato

Tessere abbonamento con validità temporale

Tessere abbonamento a scalare

Tessere abbonamento a riferimento tariffario o sconto

La gestione degli abbonamenti: la tipologia

slide19
In configurazione standard, le tariffe previste sono lineari o ad ora o frazione di ora.

La risoluzione temporale per il calcolo della sosta è di un minuto mentre gli importi possono essere approssimati fino al centesimo di euro.

Sono disponibili in opzione programmazioni tariffarie differenti, non lineari, progressive o regressive e altre customizzate in base alle specifiche esigenze della gestione del parcheggio.

Possibilità di riconoscimento del tipo di veicolo, come auto, moto, furgoni, camper etc., con assegnazione del particolare trattamento tariffario.

Libertà di configurazione dei piani tariffari

slide20
Impianto citofonico collegato con una postazione operatore.

Impianto citotelefonico che permette il collegamento dell'utente, via telefono, fisso o mobile, con un operatore anche fuori sede, con possibilità di telecomando, tramite la tastiera del telefono, di apertura e chiusura delle barriere.

Controllo – Sistema citofonico - citotelefonico

slide21
Parco System Centralizzazione è un modulo

Opzionale del sistema Parco System che permette di:

archiviare e visualizzare tutti i dati riguardanti l’esercizio del parcheggio (ingressi, uscite, transazioni, turni operatori di cassa, statistiche, ecc.)

visualizzare lo stato attuale e lo stato “storico” dei dispositivi

inviare comandi ai dispositivi, anche da una postazione remota

Controllo – Sistema Centralizzazione dati (PS Centralizzazione)

slide22
Parco System Data (PS Data): è il modulo costituito dal database relazionale (di tipo SQL Server 2005) che assicura un’archiviazione con strumenti standard delle informazioni riguardanti l’esercizio del parcheggio.

Parco System Server (PS Server): è il modulo che gestisce la comunicazione con gli apparati e permette di archiviare su PS Data tutti gli eventi provenienti dal campo oltre che di eseguire i comandi provenienti dalle postazioni operative

Parco System Client (PS Client): rappresenta il modulo operativo dal quale è possibile visualizzare lo stato corrente del sistema, inviare comandi ai dispositivi e analizzare i dati archiviati. In un solo sistema, possono essere presenti più di un modulo PS Client.

Controllo – PS Centralizzazione – I Moduli

slide23
PS Centralizzazione è molto semplice ed intuitivo da utilizzare

Ottimizza l'efficienza nella gestione dell'area di parcheggio

Ricerca tramite specifici criteri di filtraggio per la visualizzazione degli eventi, delle transazioni e dello stato storico dei dispositivi

Possibilità di configurazione software flessibile e customizzata sulla base delle specifiche richieste del gestore

Possibilità di remotizzazione in una centrale o ufficio di controllo distaccati dall'area di parcheggio

Controllo – PS Centralizzazione – Semplicità di utilizzo

slide24
PS Centralizzazione permette:

un controllo immediato e costante sullo stato del sistema

ricezione di informazioni sull'identificativo, sul tipo e sullo stato del singolo apparato con possibilità di intervenire sulla modifica dello stesso tramite l'invio di vari tipi di comando

La classificazione degli eventi nella tipologia:

Pagamenti

Ingressi

Uscite

Operatori

Allarmi

Warning

la sincronizzazione dell'orologio degli apparati

Controllo totale su tutti i dispositivi

slide25
Visualizzazione semplice ed intuitiva, con specifica descrizione, dell'identificativo numerico dell’evento, univoco al sistema, del dispositivo, della data, dell'ora e, per gli eventi in cui si è verificata una transazione, dell'ammontare riferito all'evento.

Report Transazioni ed incassi esaustivo e dettagliato

Visualizzazione, per gli eventi cui è associata una tessera magnetica o un transponder, dell'identificativo del dispositivo emittente il titolo, l'identificativo della stessa tessera e la data/ora di utilizzo

Controllo - Tutti gli Eventi e i reports del sistema a portata di mano

slide26
Possibilità di modificare e/o impostare i valori di settaggio

Indicazione, distinta, del numero di auto, di utenti occasionali e di utenti abbonati che si trovano all’interno del parcheggio

Indicazione specifica del numero di auto uscite con biglietto gratuito o del numero di presenze con titoli di manutenzione

Indicazione del numero totale di posti disponibili

Indicazione del numero di posti riservati sottratti ai posti effettivamente disponibili

Controllo - Lo stato occupazionale del parcheggio

slide27
Visualizzazione semplice ed intuitiva, con specifica descrizione, dell'identificativo del dispositivo che ha emesso l’abbonamento, della data di emissione dell’abbonamento ed l’importo pagato per l’acquisto

Inizio validità/ultimo utilizzo con indicazione dello Stato dell'abbonamento

(Usato l’ultima volta per entrare/uscire, mai usato) e la scadenza

Tipo tessera con banda magnetica o a tessera a transponder

Controllo - Gli Abbonamenti

slide28
E' possibile calcolare e visualizzare la distribuzione nel tempo degli eventi per la successiva ri-eleborazione in formato grafico/statistico.

Controllo - Statistiche degli eventi
