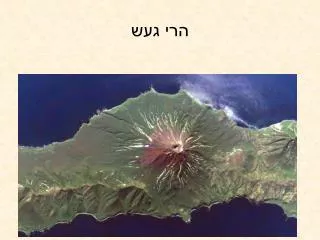

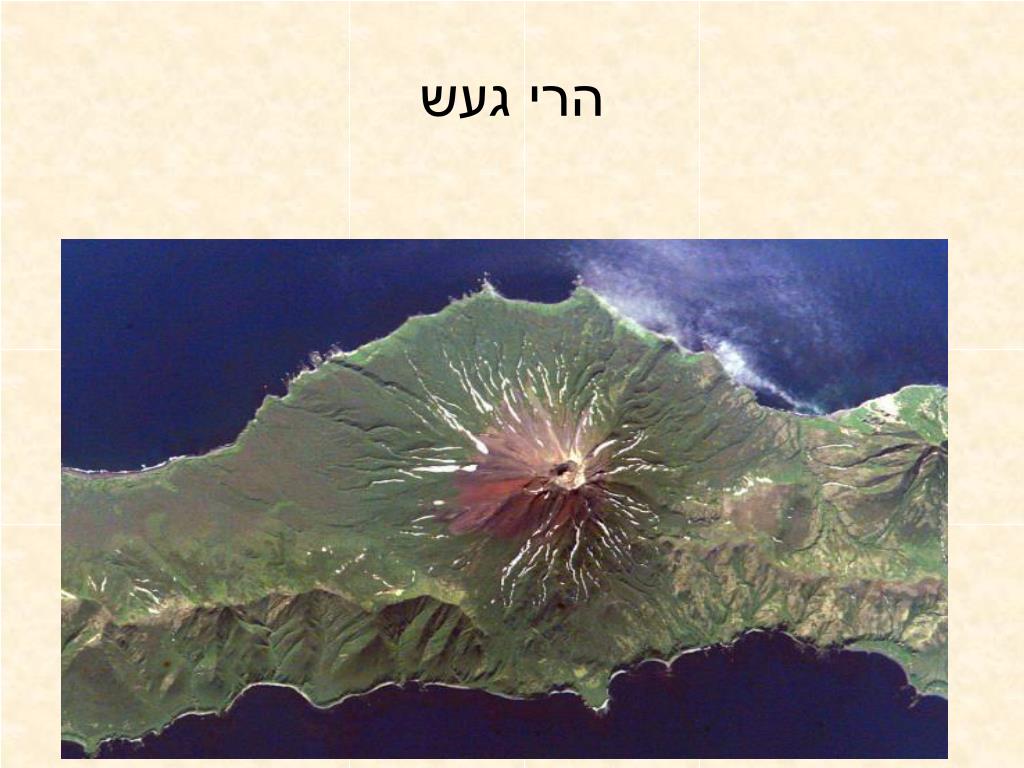

הרי געש

1. הרי געש

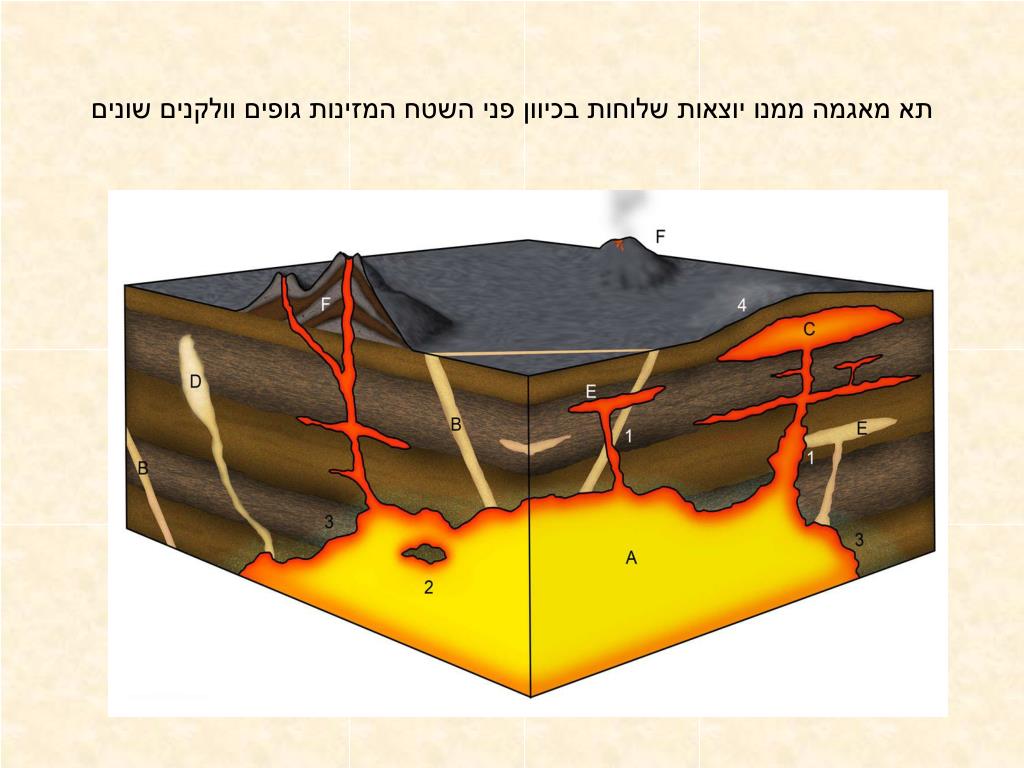

2. תא מאגמה ממנו יוצאות שלוחות בכיוון פני השטח המזינות גופים וולקנים שונים

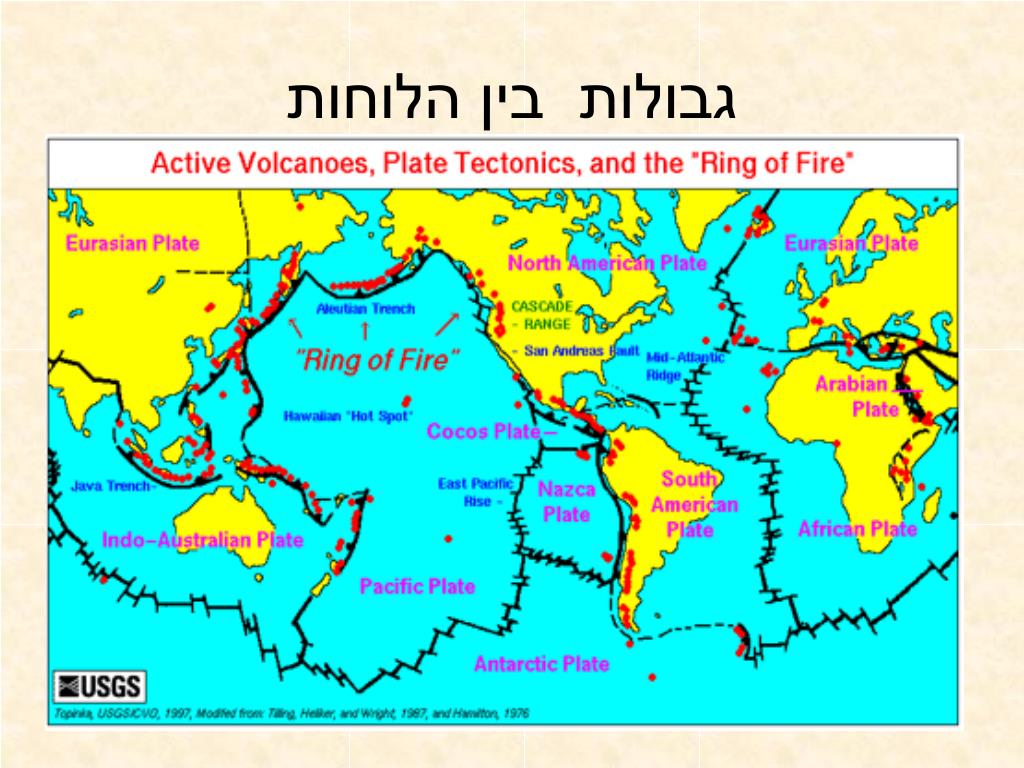

4. גבולות בין הלוחות

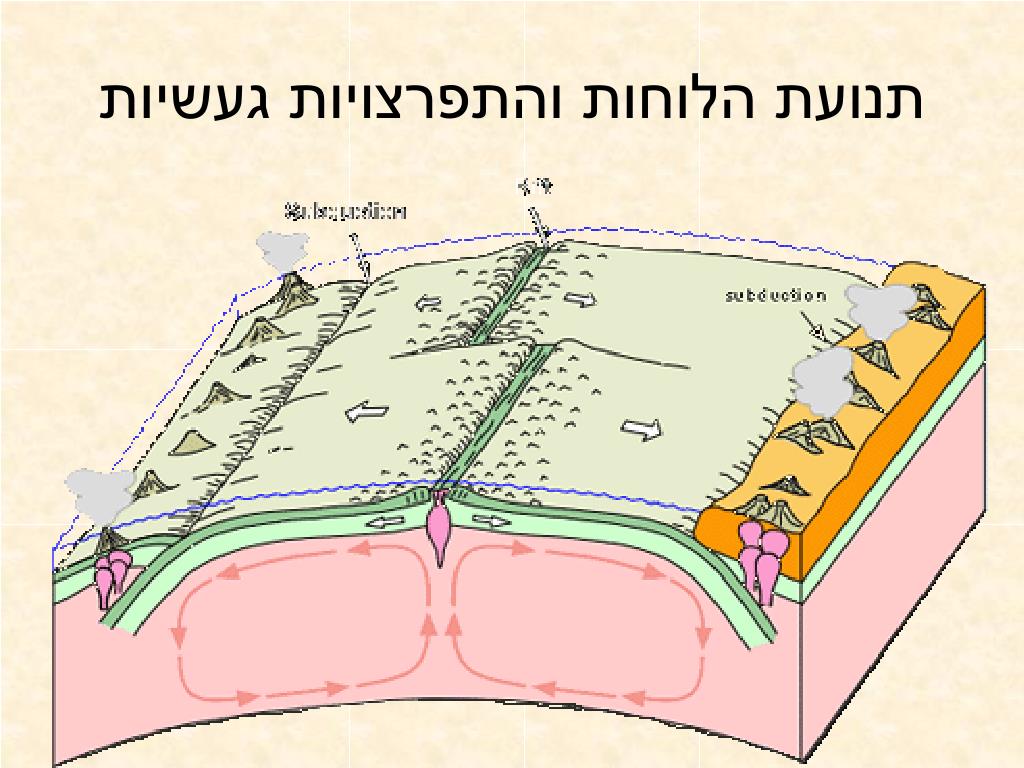

5. תנועת הלוחות והתפרצויות געשיות

6. מפת הגבולות שבין הפלטות. מסומנים האזורים של "ההתנגשויות" הגדולות שבין הפלטות, והמיקום של הרי הגעש בעולם. הנקודות הצהובות = "נקודות חמות" הוואי שרשרת האיים של הוואי נוצרו מנדידת הפלטה שלהם מעל "נקודה חמה". האי הגדול "הוואי" (עם הר הגעש MAUNA LOA )הוא הצעיר ביותר בשרשרת האיים.

7. הווצרות איי הוואי. כיוון הפלטה מסומן בחץ. כאן רואים גם את שקיעת קרקעית האוקיינוס וירידת גובה הרי הגעש (האיים) העתיקים יותר. לבה מהמעטפת

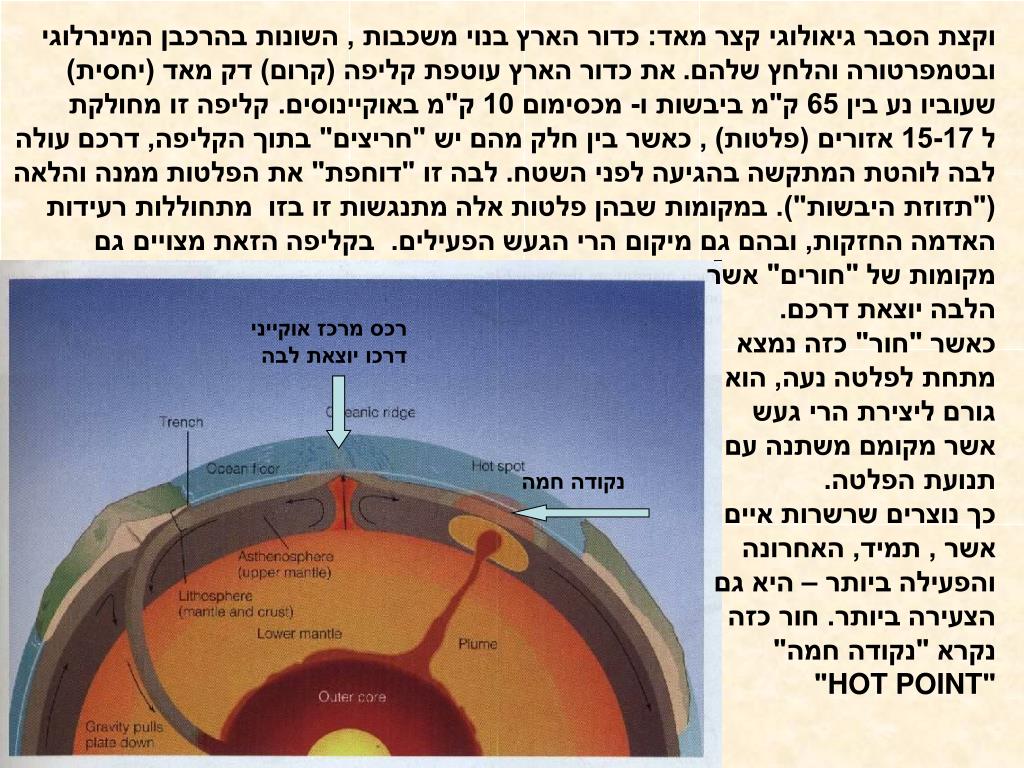

8. וקצת הסבר גיאולוגי קצר מאד: כדור הארץ בנוי משכבות , השונות בהרכבן המינרלוגי ובטמפרטורה והלחץ שלהם. את כדור הארץ עוטפת קליפה (קרום) דק מאד (יחסית) שעוביו נע בין 65 ק"מ ביבשות ו- מכסימום 10 ק"מ באוקיינוסים. קליפה זו מחולקת ל 15-17 אזורים (פלטות) , כאשר בין חלק מהם יש "חריצים" בתוך הקליפה, דרכם עולה לבה לוהטת המתקשה בהגיעה לפני השטח. לבה זו "דוחפת" את הפלטות ממנה והלאה ("תזוזת היבשות"). במקומות שבהן פלטות אלה מתנגשות זו בזו מתחוללות רעידות האדמה החזקות, ובהם גם מיקום הרי הגעש הפעילים. בקליפה הזאת מצויים גם מקומות של "חורים" אשר הלבה יוצאת דרכם. כאשר "חור" כזה נמצא מתחת לפלטה נעה, הוא גורם ליצירת הרי געש אשר מקומם משתנה עם תנועת הפלטה. כך נוצרים שרשרות איים אשר , תמיד, האחרונה והפעילה ביותר – היא גם הצעירה ביותר. חור כזה נקרא "נקודה חמה" "HOT POINT" רכס מרכז אוקייני דרכו יוצאת לבה נקודה חמה

9. א. טיפוסי הר געש לפי סגנון בניה 4. הר געש כיפתי

10. א. טיפוסי הר געש לפי סגנון בניה הר האלוקים, מזרח אפריקה 3. קונוס אפר

11. א. טיפוסי הר געש לפי סגנון בניה 2. הר געש שטוח אורגון, ארה"ב

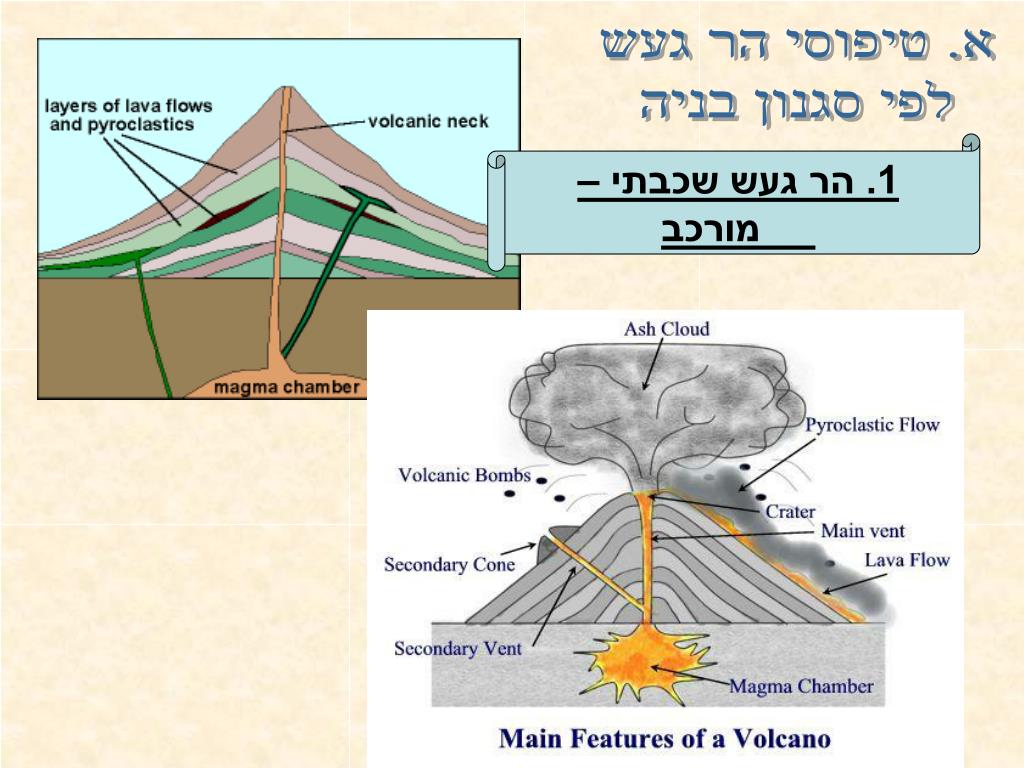

12. א. טיפוסי הר געש לפי סגנון בניה 1. הר געש שכבתי – מורכב

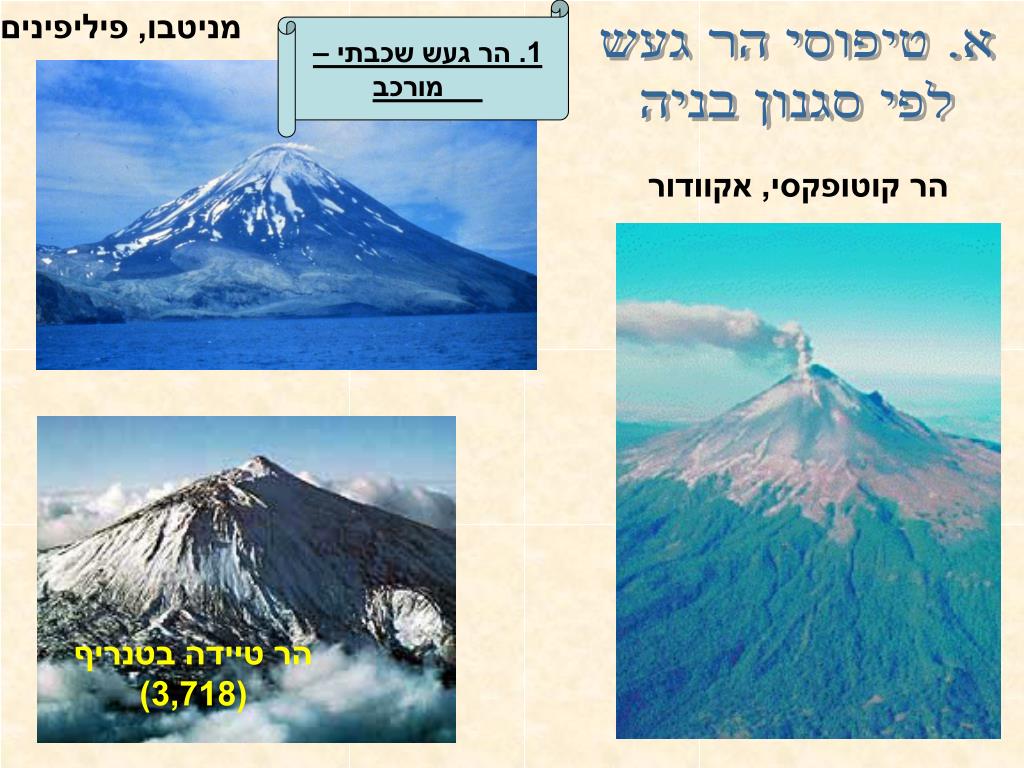

13. מניטבו, פיליפינים 1. הר געש שכבתי – מורכב א. טיפוסי הר געש לפי סגנון בניה הר קוטופקסי, אקוודור הר טיידה בטנריף (3,718)

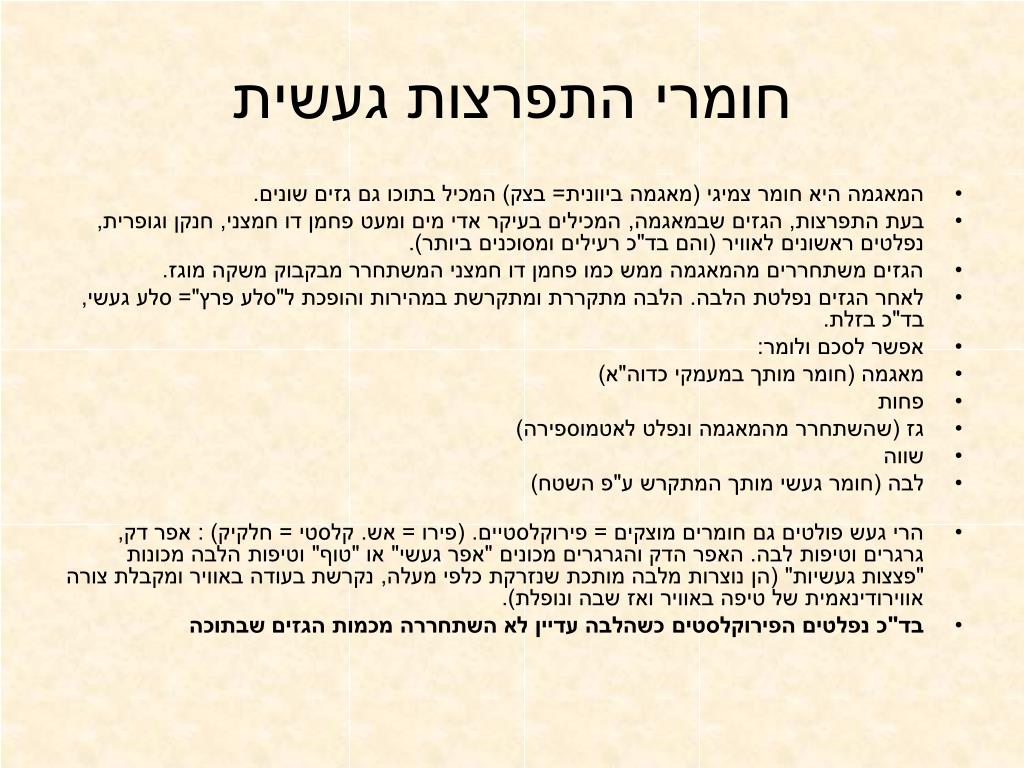

14. חומרי התפרצות געשית • המאגמה היא חומר צמיגי (מאגמה ביוונית= בצק) המכיל בתוכו גם גזים שונים. • בעת התפרצות, הגזים שבמאגמה, המכילים בעיקר אדי מים ומעט פחמן דו חמצני, חנקן וגופרית, נפלטים ראשונים לאוויר (והם בד"כ רעילים ומסוכנים ביותר). • הגזים משתחררים מהמאגמה ממש כמו פחמן דו חמצני המשתחרר מבקבוק משקה מוגז. • לאחר הגזים נפלטת הלבה. הלבה מתקררת ומתקרשת במהירות והופכת ל"סלע פרץ"= סלע געשי, בד"כ בזלת. • אפשר לסכם ולומר: • מאגמה (חומר מותך במעמקי כדוה"א) • פחות • גז (שהשתחרר מהמאגמה ונפלט לאטמוספירה) • שווה • לבה (חומר געשי מותך המתקרש ע"פ השטח) • הרי געש פולטים גם חומרים מוצקים = פירוקלסטיים. (פירו = אש. קלסטי = חלקיק) : אפר דק, גרגרים וטיפות לבה. האפר הדק והגרגרים מכונים "אפר געשי" או "טוף" וטיפות הלבה מכונות "פצצות געשיות" (הן נוצרות מלבה מותכת שנזרקת כלפי מעלה, נקרשת בעודה באוויר ומקבלת צורה אווירודינאמית של טיפה באוויר ואז שבה ונופלת). • בד"כ נפלטים הפירוקלסטים כשהלבה עדיין לא השתחררה מכמות הגזים שבתוכה

15. הלבה הפורצת מהר הגעש יוצרת שני סוגי סלעים: • סלעי פרץ:   נוצרים כתוצאה מהתקררות של המאגמה על פני השטח שפרצה מתוך המעמקים. לדוגמה : סלעי בזלת וטוף.

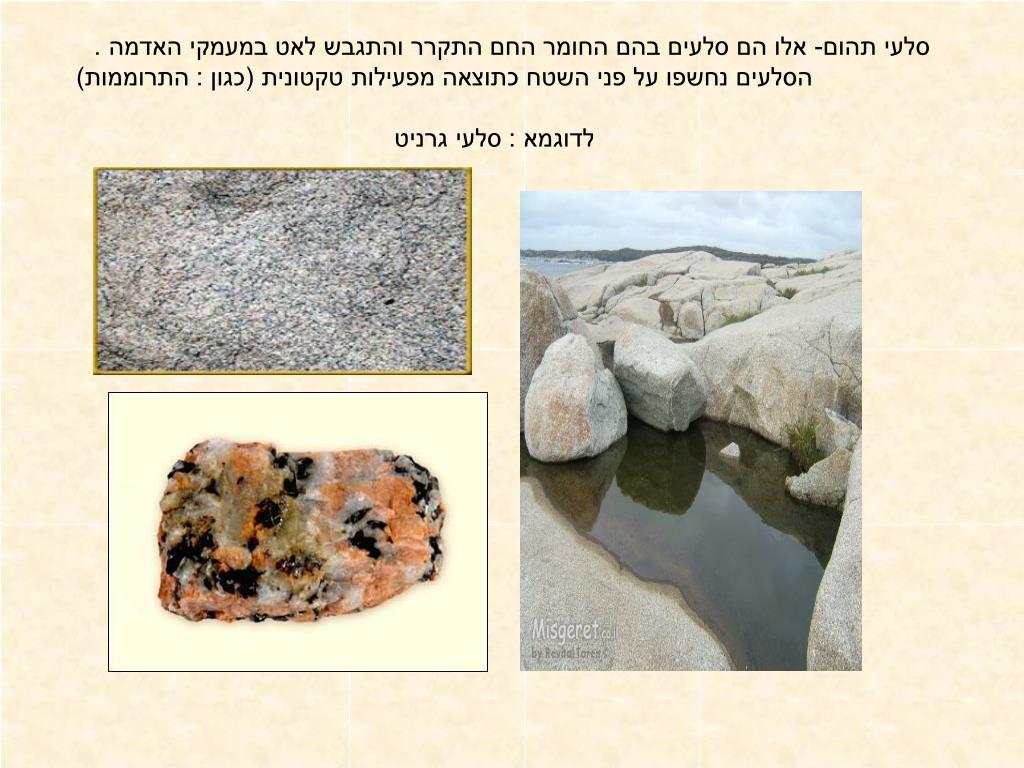

16. סלעי תהום- אלו הם סלעים בהם החומר החם התקרר והתגבש לאט במעמקי האדמה .                    הסלעים נחשפו על פני השטח כתוצאה מפעילות טקטונית (כגון : התרוממות)     לדוגמא : סלעי גרניט

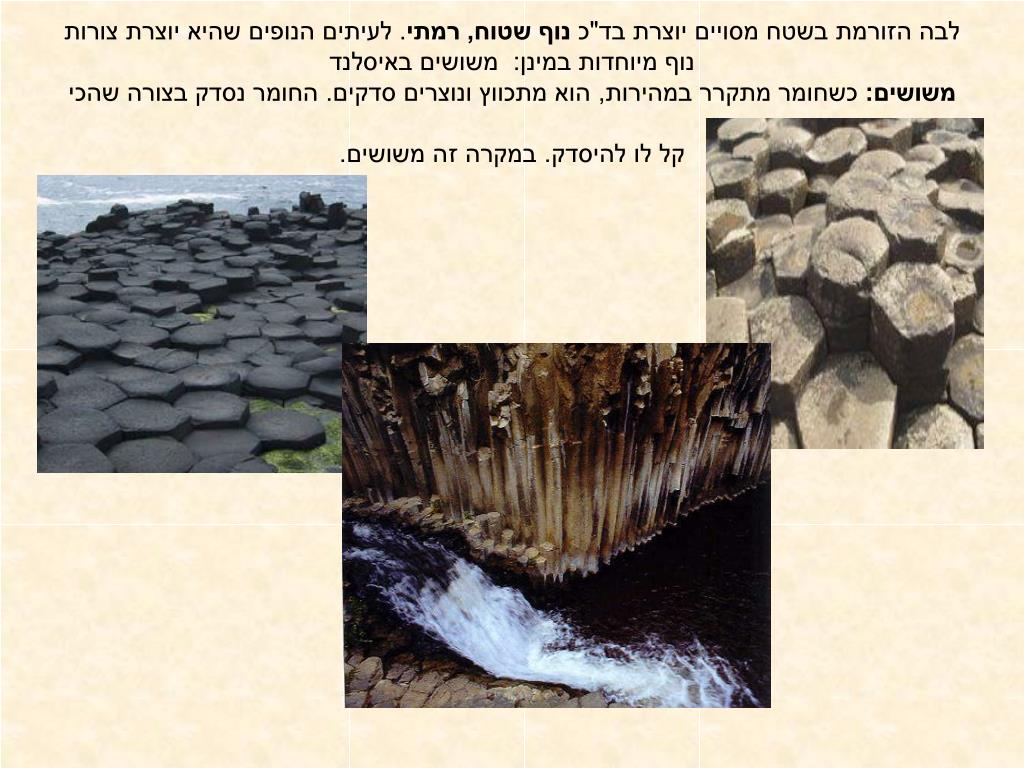

17. לבה הזורמת בשטח מסויים יוצרת בד"כ נוף שטוח, רמתי. לעיתים הנופים שהיא יוצרת צורות נוף מיוחדות במינן: משושים באיסלנדמשושים: כשחומר מתקרר במהירות, הוא מתכווץ ונוצרים סדקים. החומר נסדק בצורה שהכי קל לו להיסדק. במקרה זה משושים.

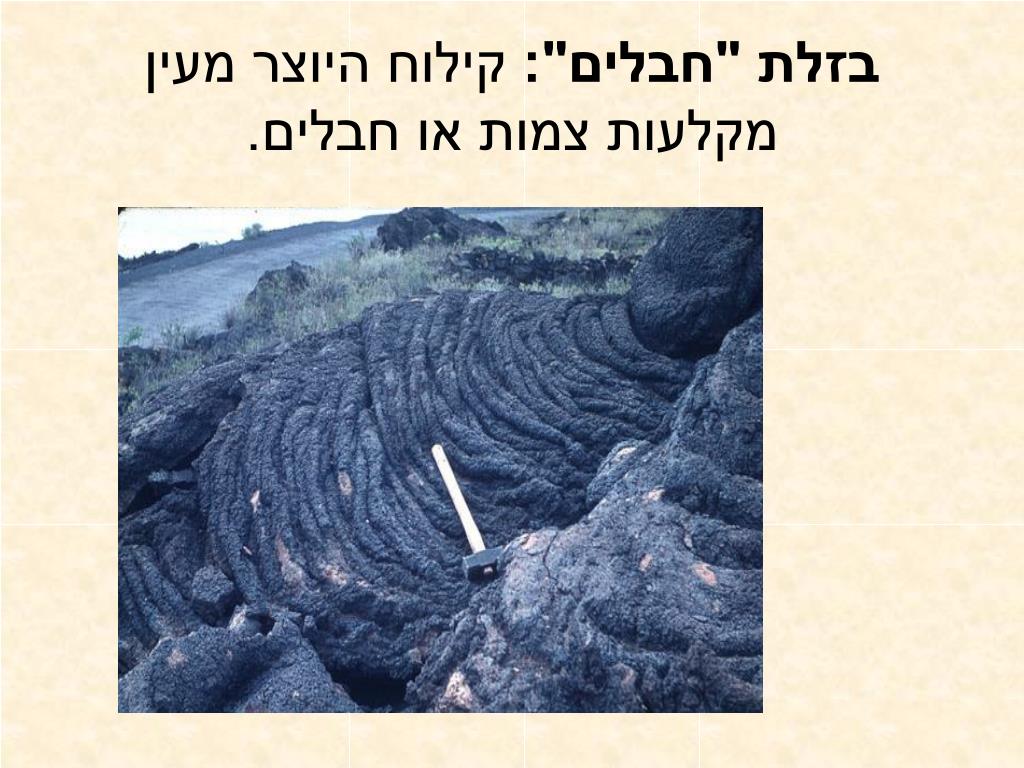

18. בזלת "חבלים": קילוח היוצר מעין מקלעות צמות או חבלים.

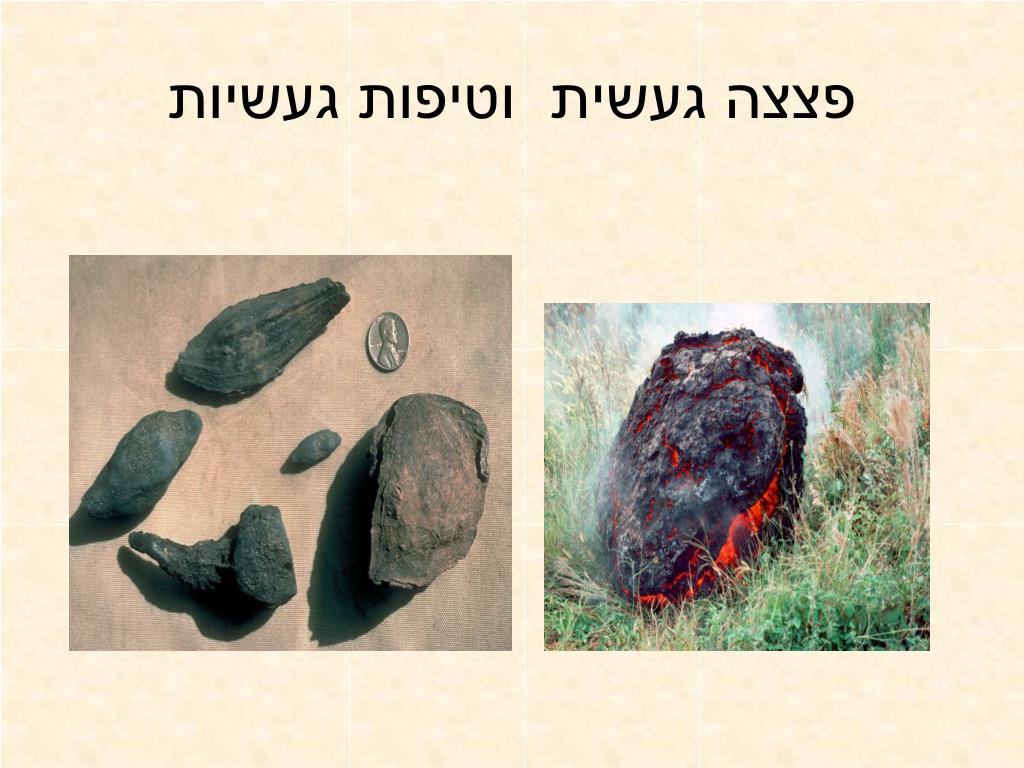

20. פצצה געשית וטיפות געשיות

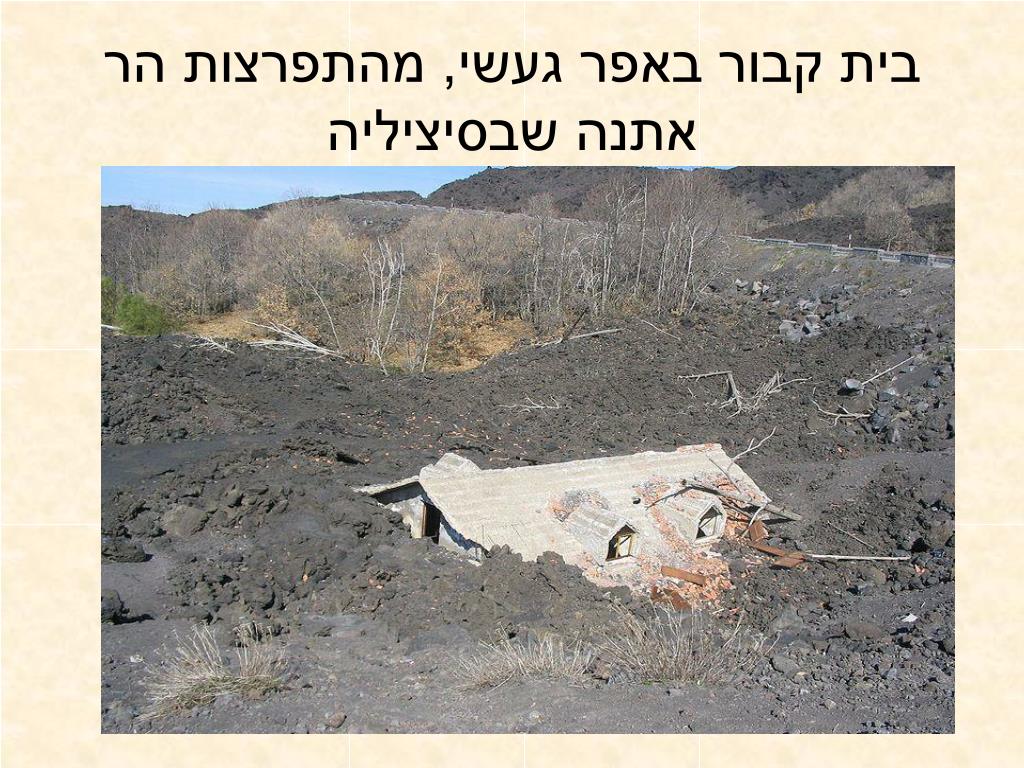

21. בית קבור באפר געשי, מהתפרצות הר אתנה שבסיציליה

22. נופים געשיים

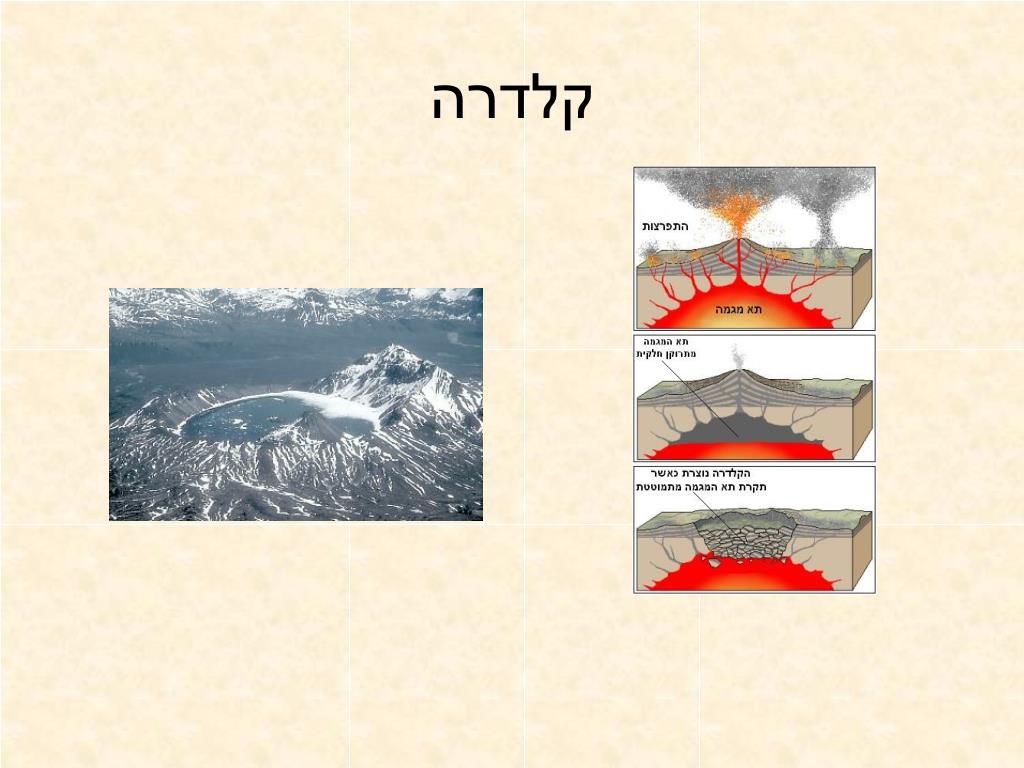

23. קלדרה

25. קלדרה אגם קלדרס בגואטמלה – קלדרה ובה אגם לוע

26. קלדרה - ברכת רם – לוע של הר געש ברמת הגולן

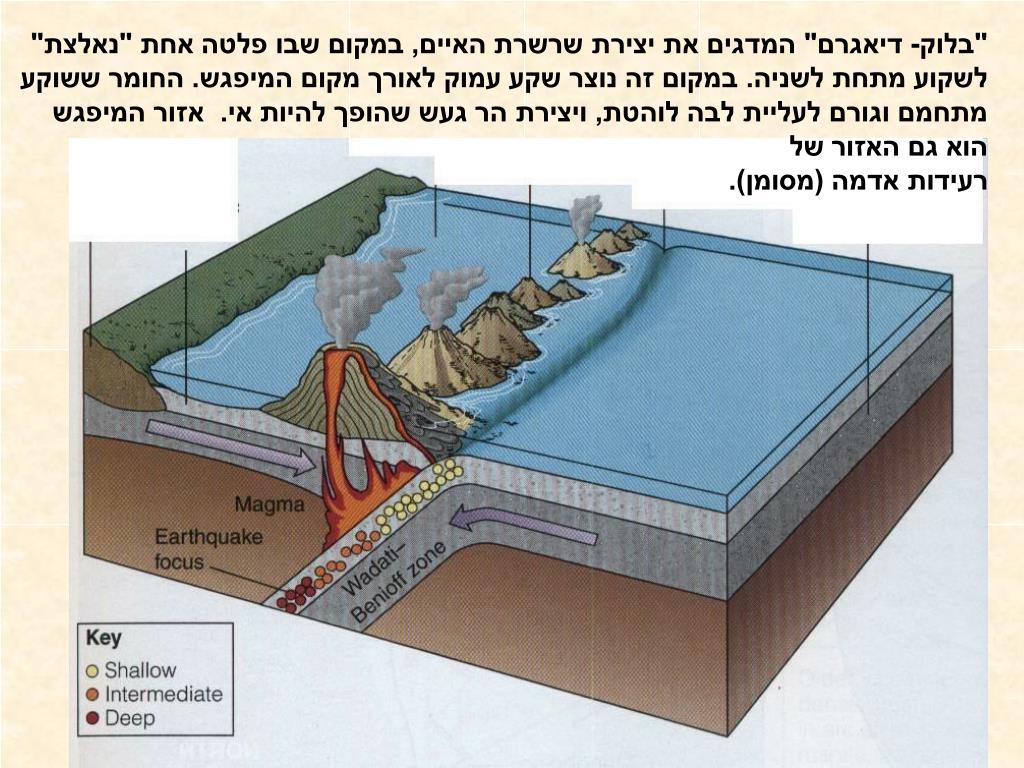

27. "בלוק- דיאגרם" המדגים את יצירת שרשרת האיים, במקום שבו פלטה אחת "נאלצת" לשקוע מתחת לשניה. במקום זה נוצר שקע עמוק לאורך מקום המיפגש. החומר ששוקע מתחמם וגורם לעליית לבה לוהטת, ויצירת הר געש שהופך להיות אי. אזור המיפגש הוא גם האזור של רעידות אדמה (מסומן).

28. מחדרים מגמתיים

29. דייק הוא אחד מצורות המחדר של מגמה לתוך קרום כדור הארץ.. דייק הוא התפרצות מגמה לתוך סדק עם חיתוך חד. הדייק חודר דרך הסדק ו"מפלס" את דרכו על ידי ביקוע הצידה של השכבות שכבר קיימות בגוף הסלע, דבר זה מרמז שהדייק תמיד צעיר יותר מהגוף אליו חדר.המגמה עולה במעלה הסדק וכשהיא מגיעה לקרום החיצוני היא מתקשה. לאחר מכן בתהליכים של רעידות אדמה או מפולות נחשף הדייק. לעתים משאיר הדייק סימני אפיה באזור המגע שלו עם הסלע אליו חדר. סימנים אלה נוצרים כתוצאה מהטמפרטורה הגבוהה מאוד יחסית של הדייק לעומת הסלעים שבקרום.

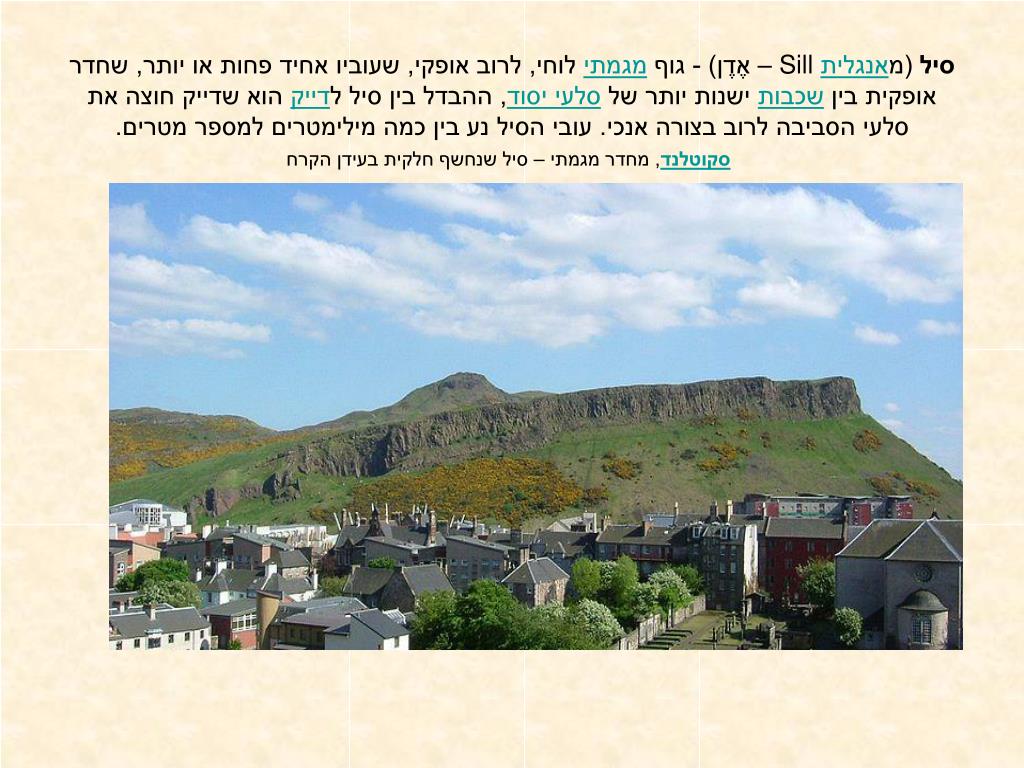

30. סיל (מאנגליתSill – אֶדֶן) - גוף מגמתי לוחי, לרוב אופקי, שעוביו אחיד פחות או יותר, שחדר אופקית בין שכבות ישנות יותר של סלעי יסוד, ההבדל בין סיל לדייק הוא שדייק חוצה את סלעי הסביבה לרוב בצורה אנכי. עובי הסיל נע בין כמה מילימטרים למספר מטרים. סקוטלנד, מחדר מגמתי – סיל שנחשף חלקית בעידן הקרח

31. מגדל השטן בויומינג (אתר התרחשות הסצנה האחרונה בסרט מפגשים מהסוג השלישי) הוא כנראה שרידים של לקולית קדום. הסלע כנראה התקרר לאט מאוד על מנת ליצור את העמודים הדקים דמוי העיפרון

32. בתוליט - הר האפ דוֹם (Half Dome – חצי כיפה), בתולית בפארק הלאומי יוסמיטישרשרת הרי הסיירה נבאדה בקליפורניה שבארצות הברית עשויה ברובה מבתולית גרניט רציף אחד. בתולית גדול אפילו יותר מצוי בהרים של מערב קנדה. הוא משתרע לאורך של 1,800 קילומטרים ומגיע עד דרום־מזרח אלסקה. בתוליתים ידועים נוספים הם בהרי האלפים, לדוגמה המון בלאן. גם אזור הר משה (ג'בל מוסה) בחצי האי סיני הוא בתולית.

33. התפרצויות מרהיבות

35. הר געש של בוץ

36. לבה רותחת מתפרצת מתוך הר געש ונשפכת לתוך הים, השילוב של הלבה והים יוצר מחזה מרהיב. הוואי.

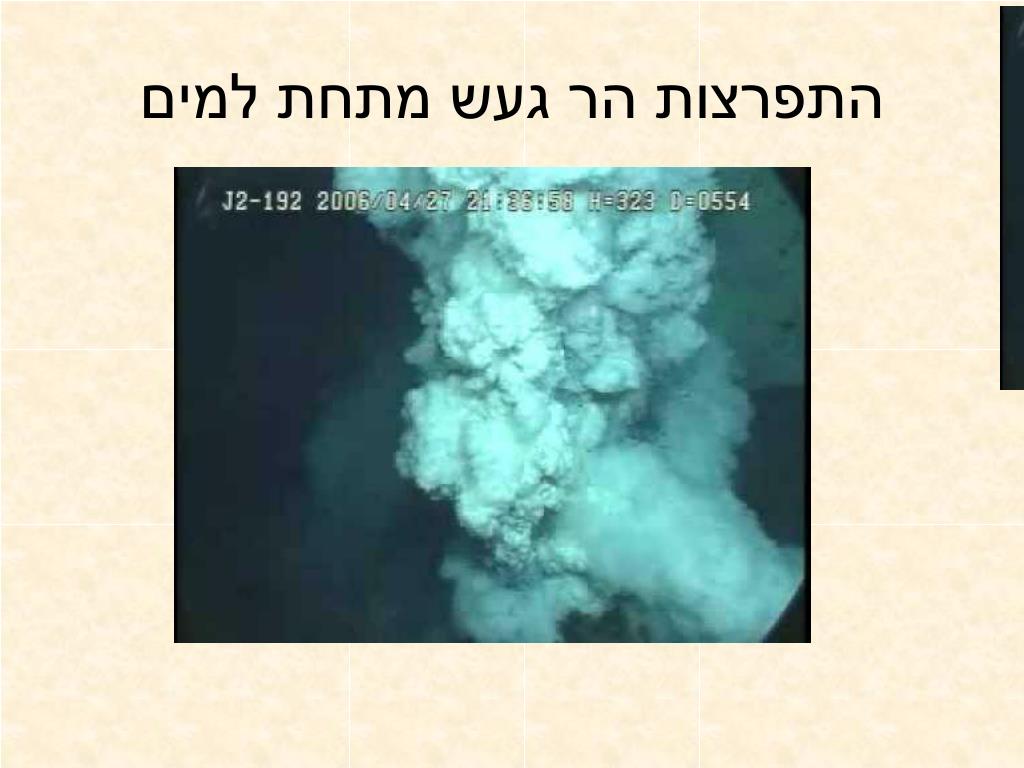

37. התפרצות הר געש מתחת למים

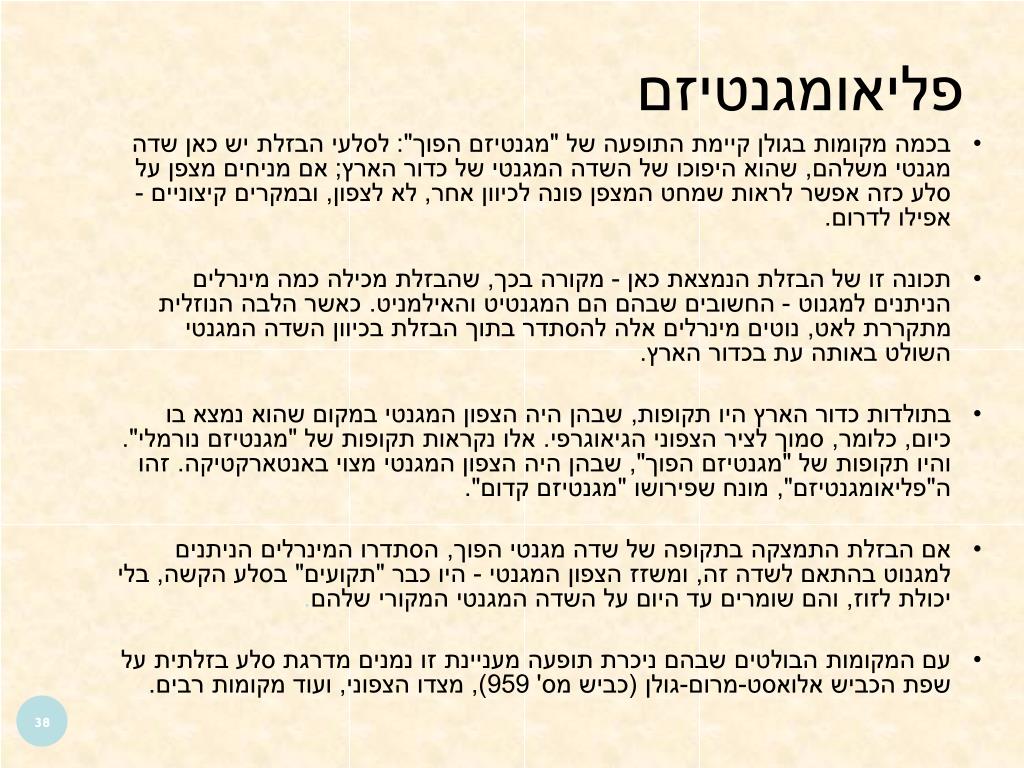

38. פליאומגנטיזם 38 • בכמה מקומות בגולן קיימת התופעה של "מגנטיזם הפוך": לסלעי הבזלת יש כאן שדה מגנטי משלהם, שהוא היפוכו של השדה המגנטי של כדור הארץ; אם מניחים מצפן על סלע כזה אפשר לראות שמחט המצפן פונה לכיוון אחר, לא לצפון, ובמקרים קיצוניים - אפילו לדרום. • תכונה זו של הבזלת הנמצאת כאן - מקורה בכך, שהבזלת מכילה כמה מינרלים הניתנים למגנוט - החשובים שבהם הם המגנטיט והאילמניט. כאשר הלבה הנוזלית מתקררת לאט, נוטים מינרלים אלה להסתדר בתוך הבזלת בכיוון השדה המגנטי השולט באותה עת בכדור הארץ. • בתולדות כדור הארץ היו תקופות, שבהן היה הצפון המגנטי במקום שהוא נמצא בו כיום, כלומר, סמוך לציר הצפוני הגיאוגרפי. אלו נקראות תקופות של "מגנטיזם נורמלי". והיו תקופות של "מגנטיזם הפוך", שבהן היה הצפון המגנטי מצוי באנטארקטיקה. זהו ה"פליאומגנטיזם", מונח שפירושו "מגנטיזם קדום". • אם הבזלת התמצקה בתקופה של שדה מגנטי הפוך, הסתדרו המינרלים הניתנים למגנוט בהתאם לשדה זה, ומשזז הצפון המגנטי - היו כבר "תקועים" בסלע הקשה, בלי יכולת לזוז, והם שומרים עד היום על השדה המגנטי המקורי שלהם. • עם המקומות הבולטים שבהם ניכרת תופעה מעניינת זו נמנים מדרגת סלע בזלתית על שפת הכביש אלואסט-מרום-גולן (כביש מס' 959), מצדו הצפוני, ועוד מקומות רבים.

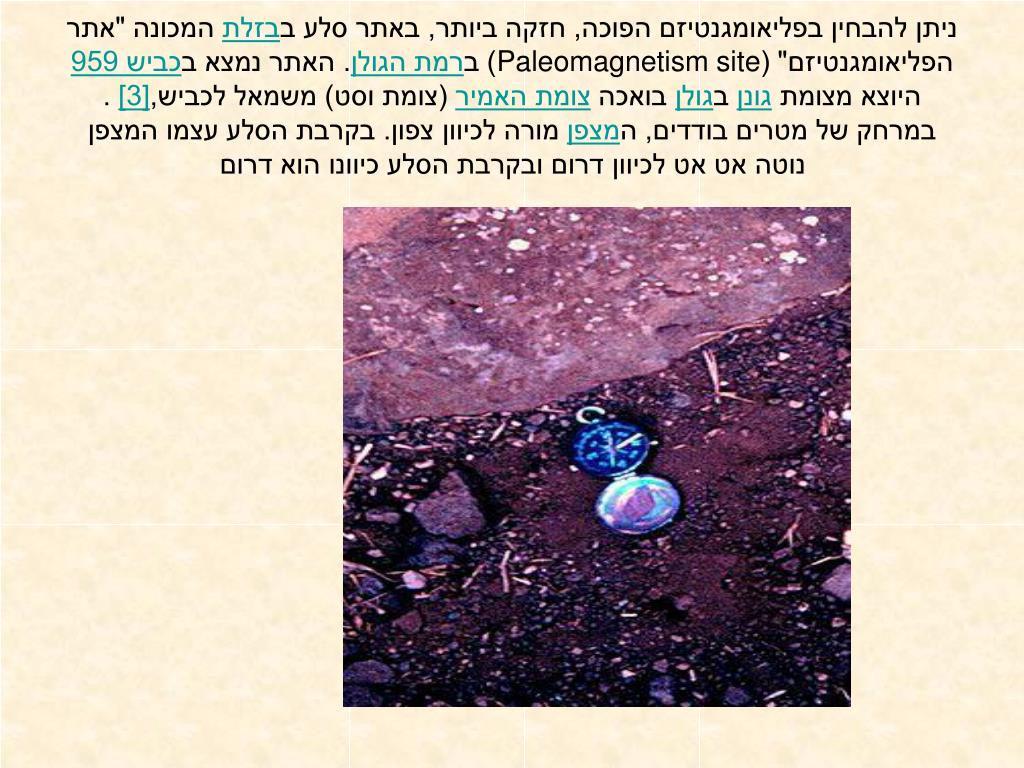

39. ניתן להבחין בפליאומגנטיזם הפוכה, חזקה ביותר, באתר סלע בבזלת המכונה "אתר הפליאומגנטיזם" (Paleomagnetism site) ברמת הגולן. האתר נמצא בכביש 959 היוצא מצומת גונן בגולן בואכה צומת האמיר (צומת וסט) משמאל לכביש,‏‏[3] . במרחק של מטרים בודדים, המצפן מורה לכיוון צפון. בקרבת הסלע עצמו המצפן נוטה אט אט לכיוון דרום ובקרבת הסלע כיוונו הוא דרום

40. מעיינות פמוקלה בטורקיה
