Presentation Transcript

  1. CIMT2005 第九届中国国际机床展览会 量具量仪展品评述 成都工具研究所 谢华锟 梁 军

  2. 展览会主题 数字化制造技术与装备的新发展 新理念、新技术、新产品

  3. 数字化测量技术 数字化制造技术中的关键技术 装备、服务、推动 数字化制造技术和装备的发展

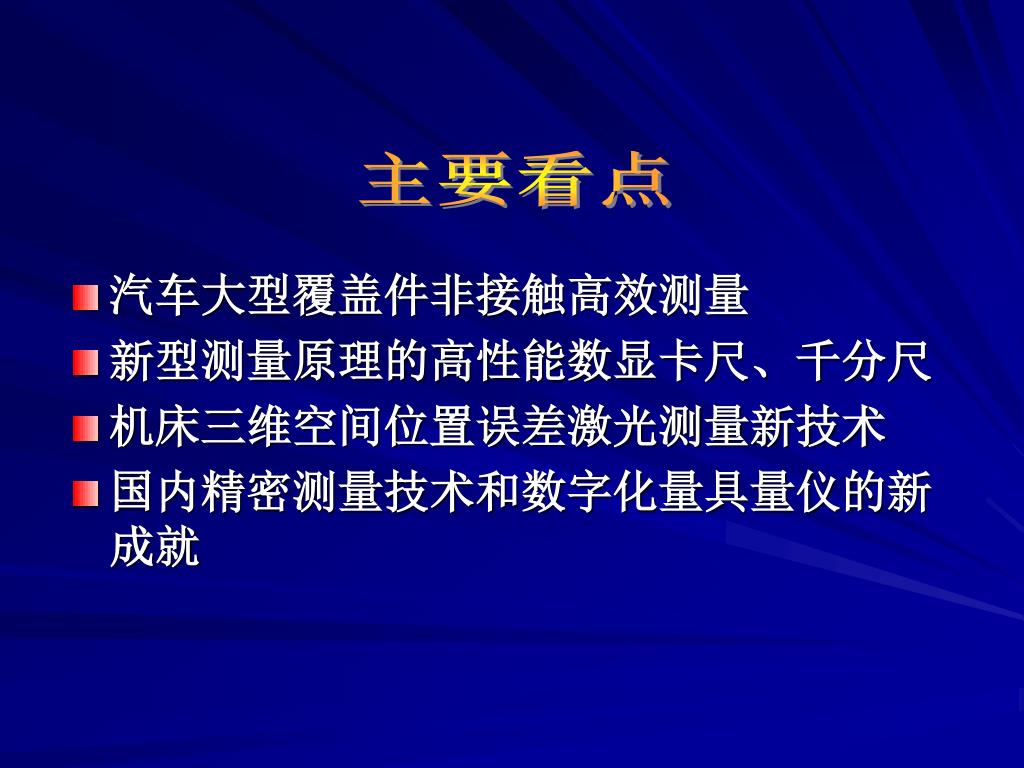

  4. 主要看点 • 汽车大型覆盖件非接触高效测量 • 新型测量原理的高性能数显卡尺、千分尺 • 机床三维空间位置误差激光测量新技术 • 国内精密测量技术和数字化量具量仪的新成就

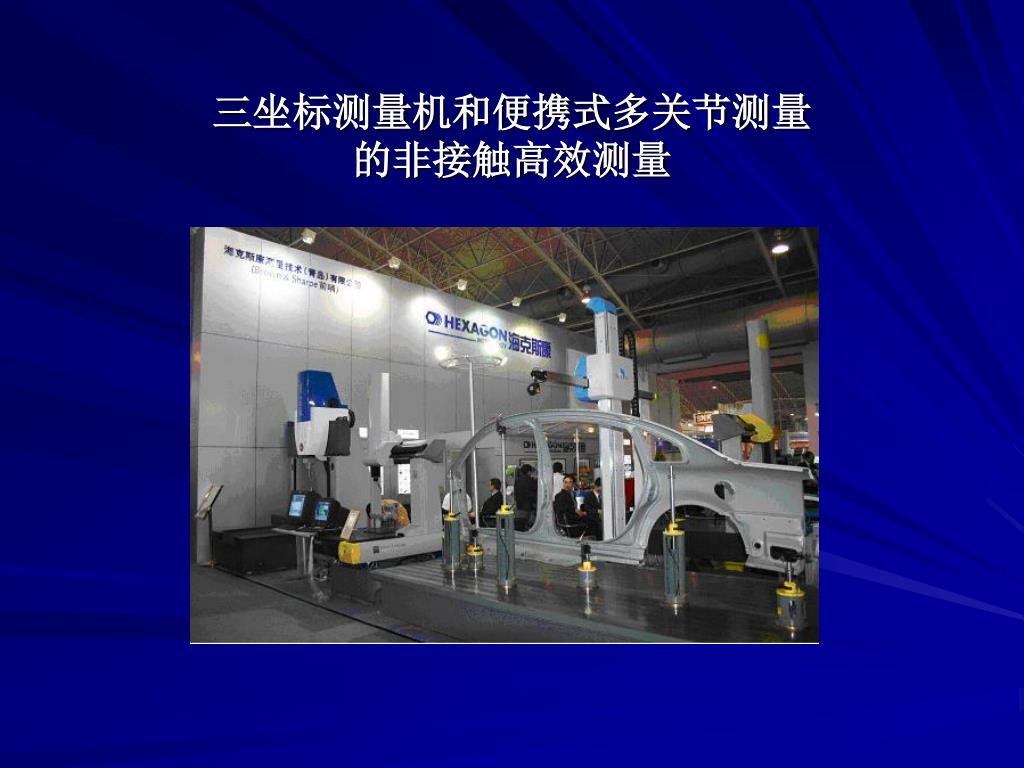

  5. 三坐标测量机和便携式多关节测量的非接触高效测量三坐标测量机和便携式多关节测量的非接触高效测量

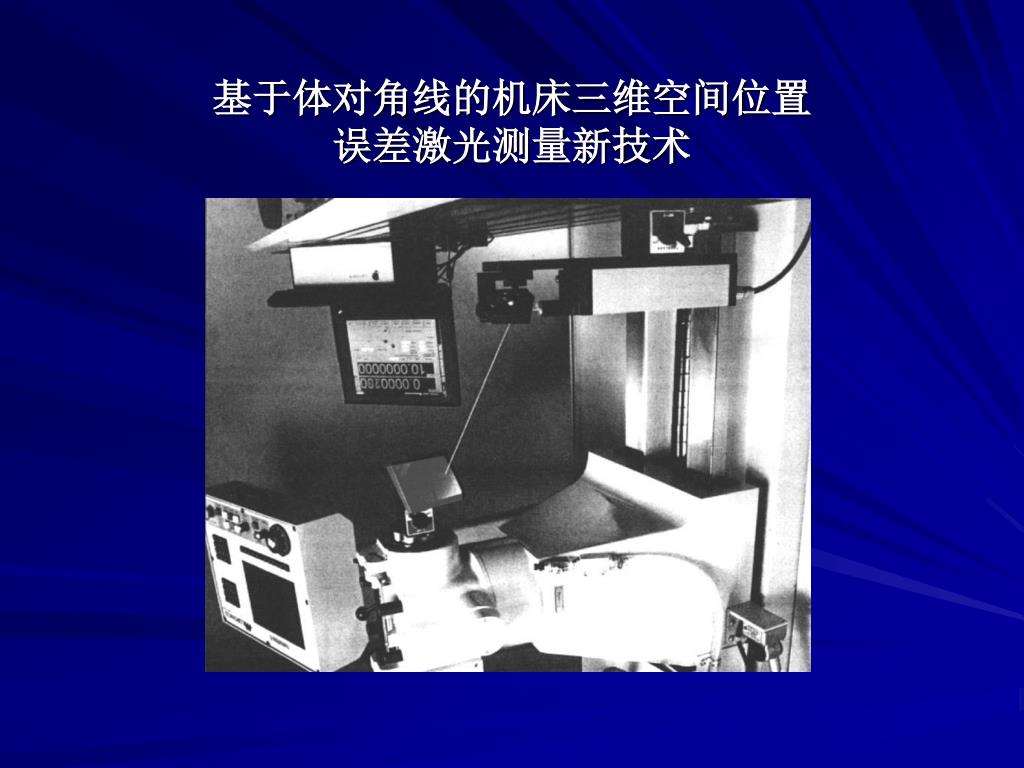

  6. 基于体对角线的机床三维空间位置误差激光测量新技术

  7. 根本途径 提高自主创新能力发展具有自主知识产权的产品和技术

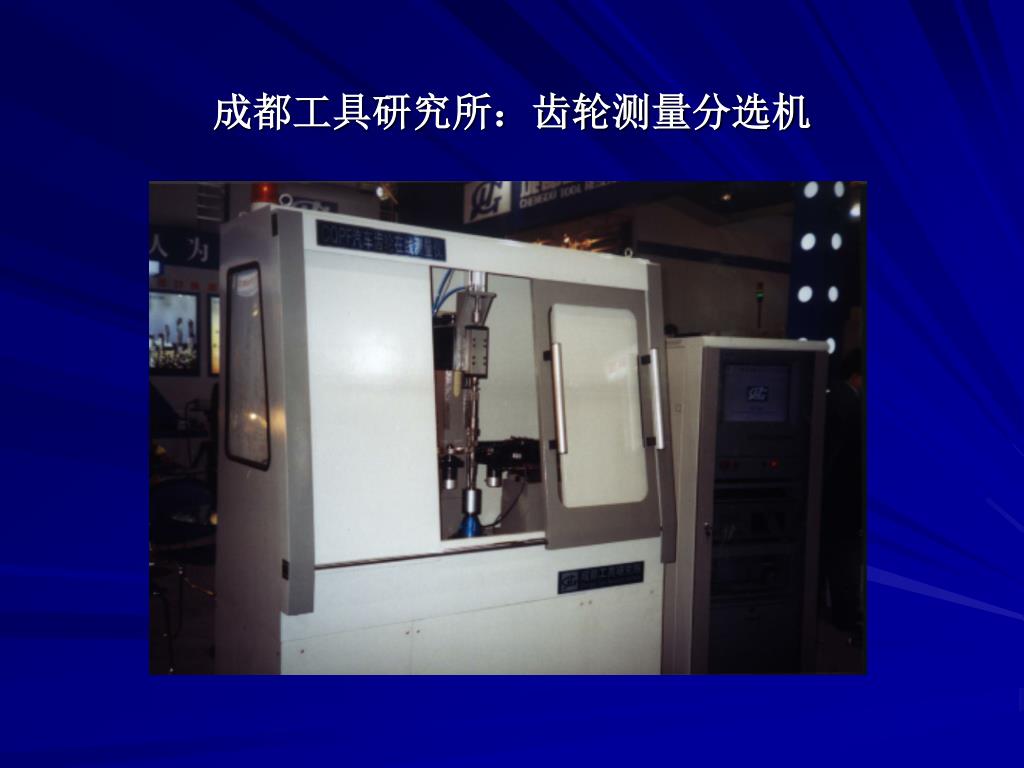

  8. 成都工具研究所：齿轮测量分选机

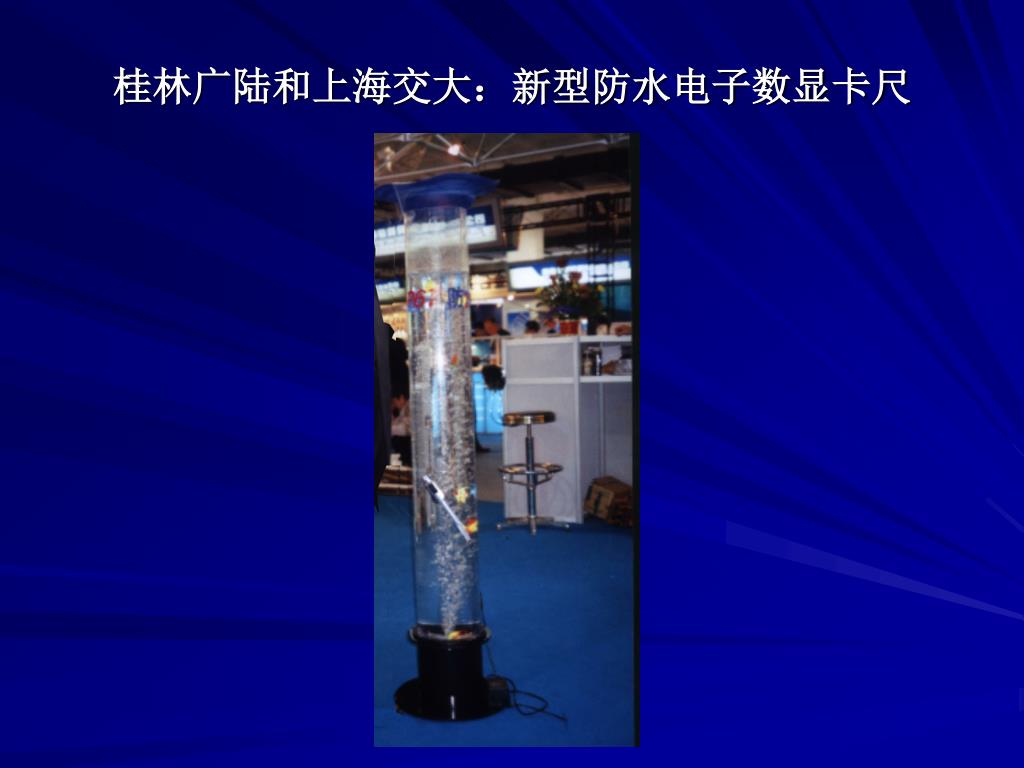

  9. 桂林广陆和上海交大：新型防水电子数显卡尺

  10. 青海量具刃具：双面数显外径千分尺

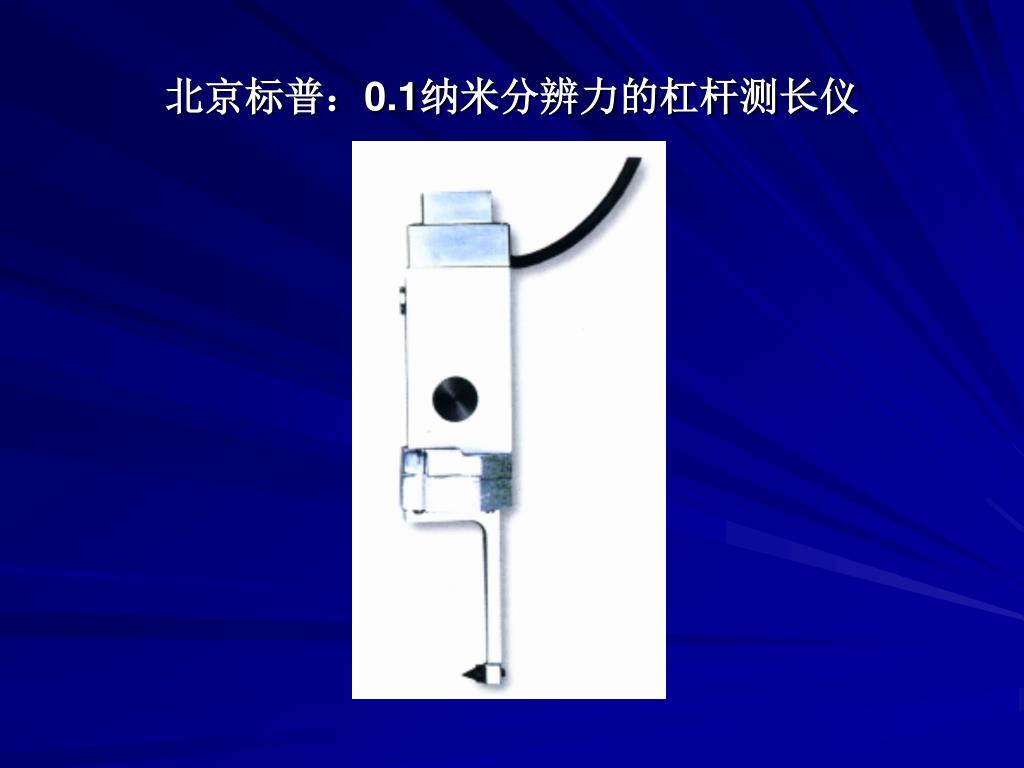

  11. 北京标普：0.1纳米分辨力的杠杆测长仪

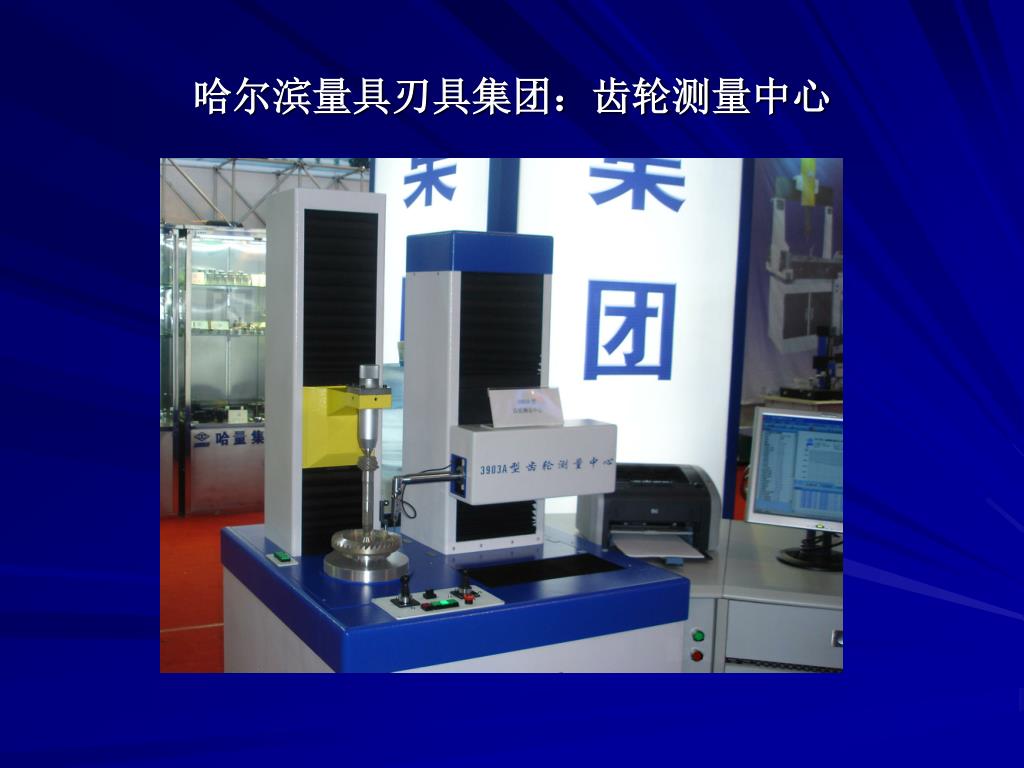

  12. 哈尔滨量具刃具集团：齿轮测量中心

  13. 北京航空精密机械研究所：龙门式大型三坐标测量机北京航空精密机械研究所：龙门式大型三坐标测量机

  14. 一、数字化量具/传感器技术新发展——适应加工环境，实现纳米高精度测量一、数字化量具/传感器技术新发展——适应加工环境，实现纳米高精度测量 • 新型防水型电子数显卡尺 • 新型纳米分辨力传感器和量具 • 坐标测量机和数控机床用测头 • 国内电子数显量具配套件

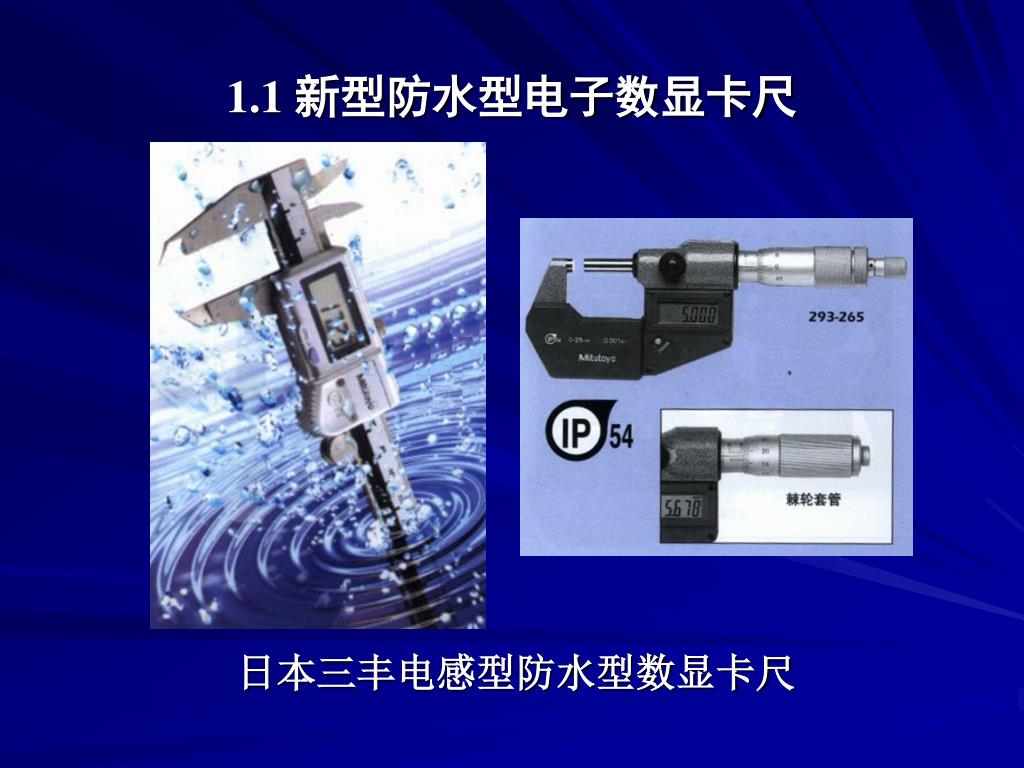

  15. 1.1 新型防水型电子数显卡尺 日本三丰电感型防水型数显卡尺

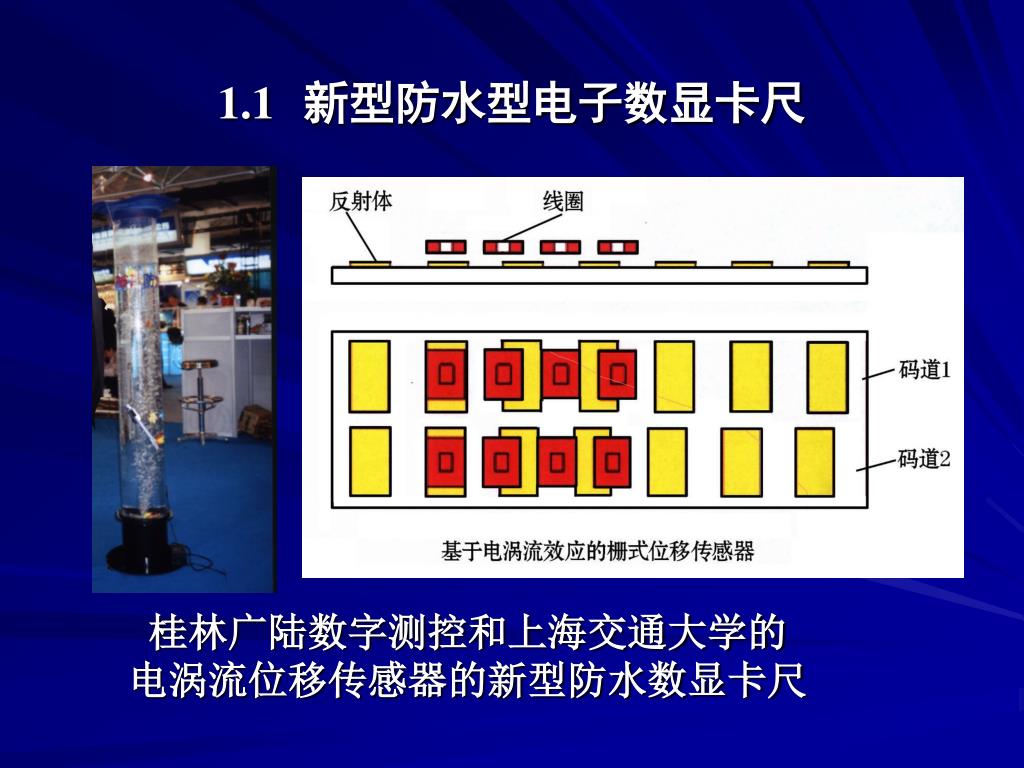

  16. 1.1 新型防水型电子数显卡尺 桂林广陆数字测控和上海交通大学的 电涡流位移传感器的新型防水数显卡尺

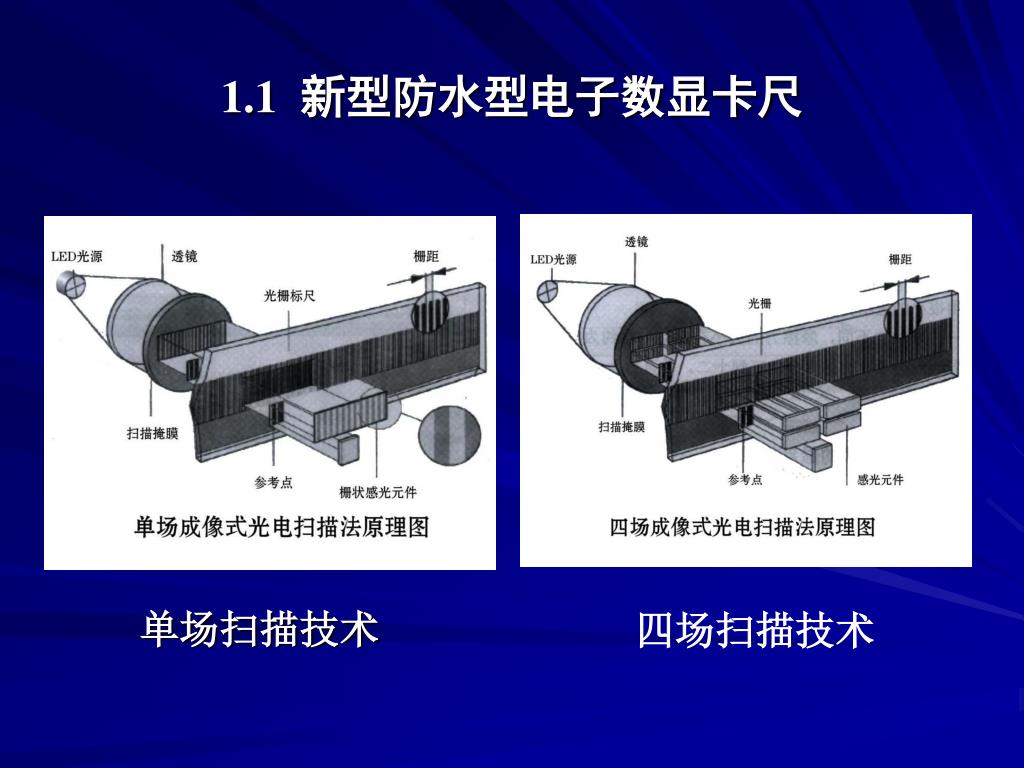

  17. 1.1 新型防水型电子数显卡尺 单场扫描技术 四场扫描技术

  18. 1.2 新型纳米分辨力传感器和量具 北京标普的0.1纳米测长仪SGG-01

  19. 1.2 新型纳米分辨力传感器 SONY的激光光栅干涉尺LASERSCALETM

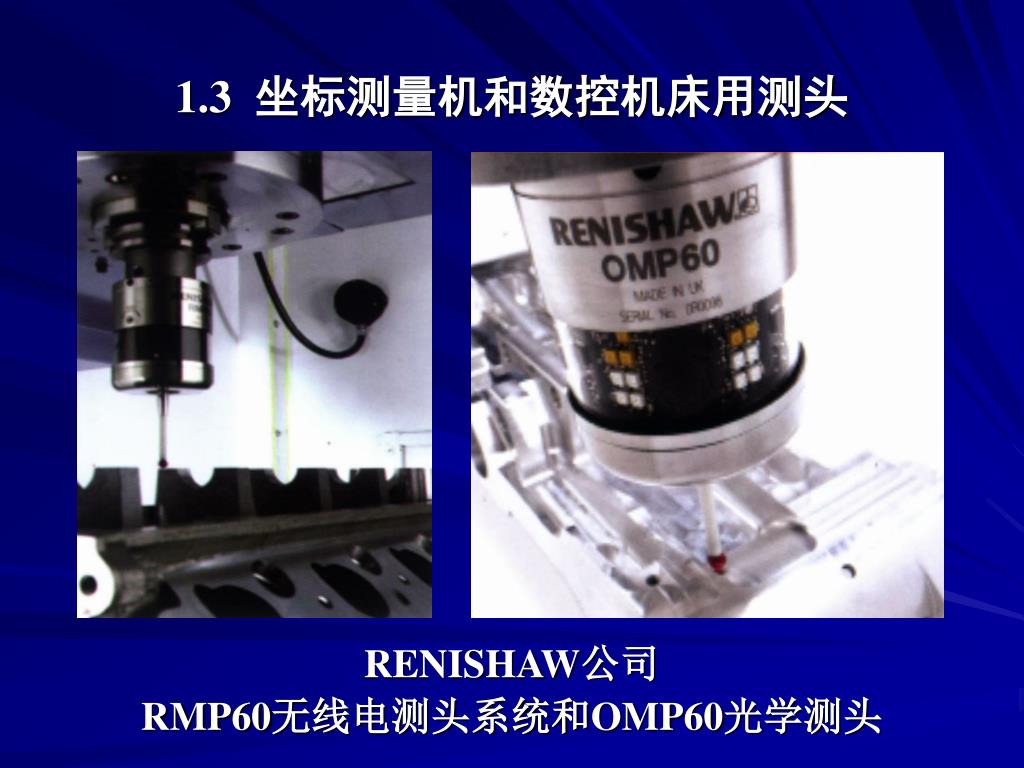

  20. 1.3 坐标测量机和数控机床用测头 RENISHAW公司 RMP60无线电测头系统和OMP60光学测头

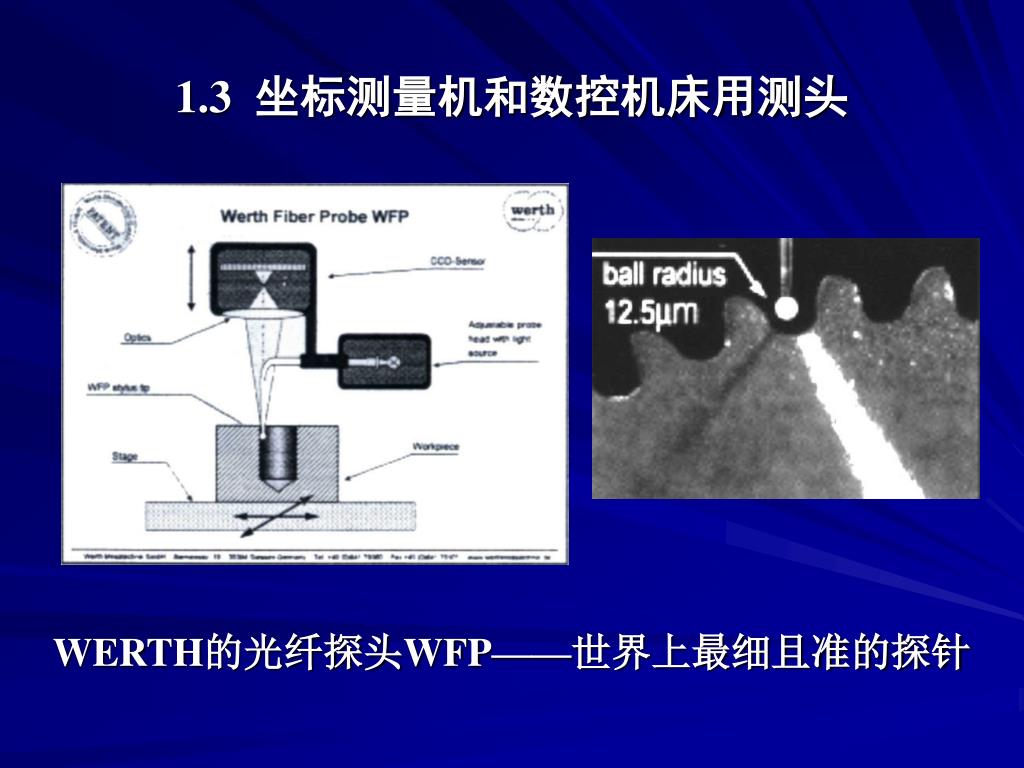

  21. 1.3 坐标测量机和数控机床用测头 WERTH的光纤探头WFP——世界上最细且准的探针

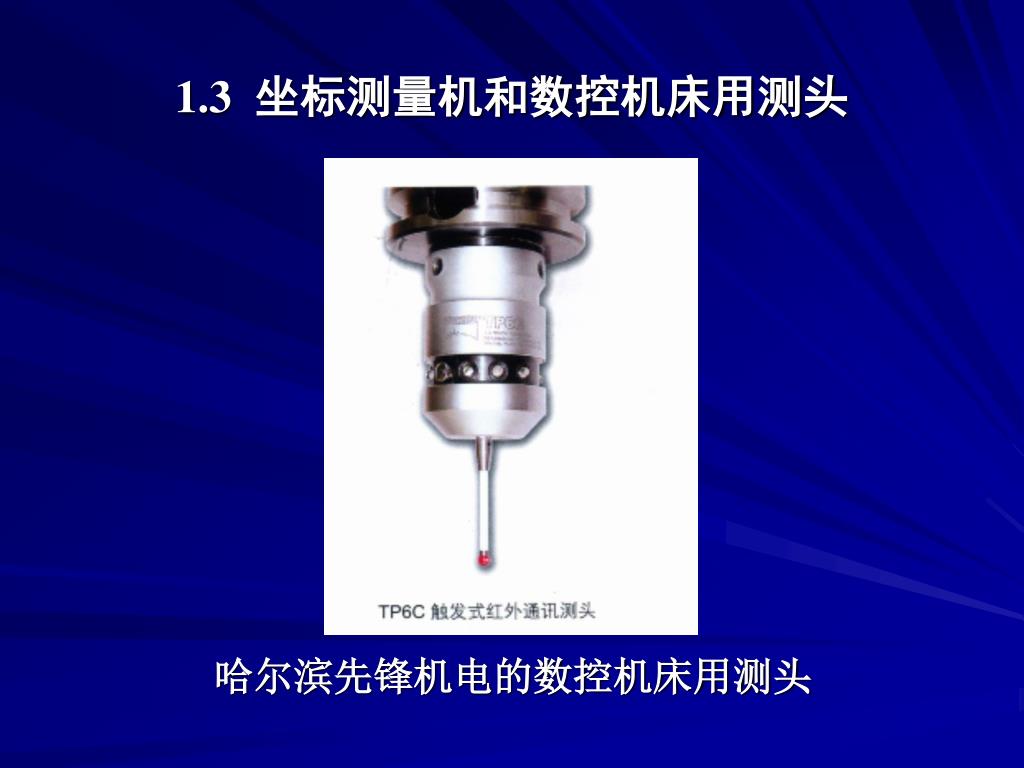

  22. 1.3 坐标测量机和数控机床用测头 哈尔滨先锋机电的数控机床用测头

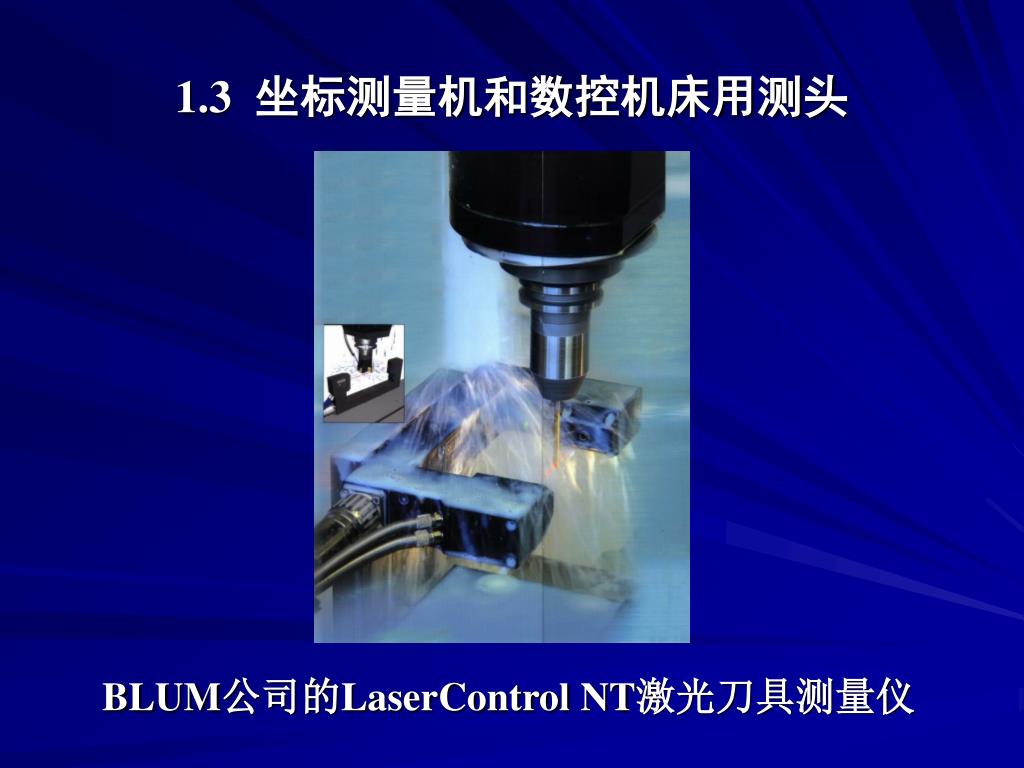

  23. 1.3 坐标测量机和数控机床用测头 BLUM公司的LaserControl NT激光刀具测量仪

  24. 1.4 国内电子数显量具的配套件 北京航天峰光电子技术有限公司（101所） C015AW/150数显卡尺防水组件 C015AU/150数显卡尺四键组件

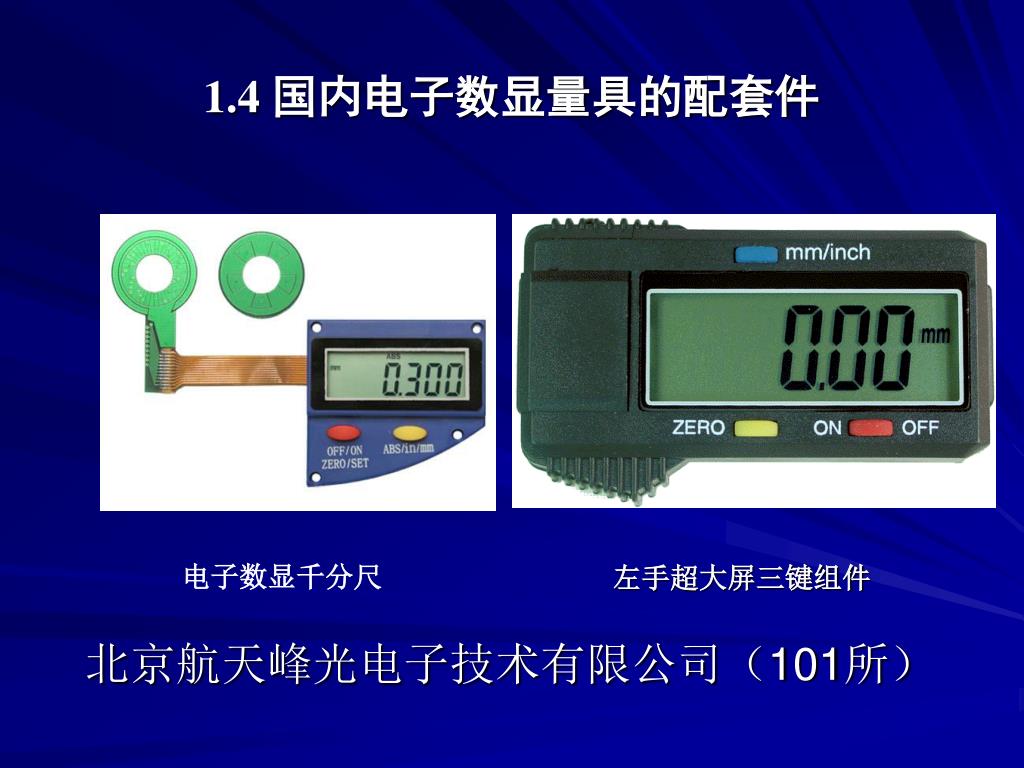

  25. 1.4 国内电子数显量具的配套件 左手超大屏三键组件 电子数显千分尺 北京航天峰光电子技术有限公司（101所）

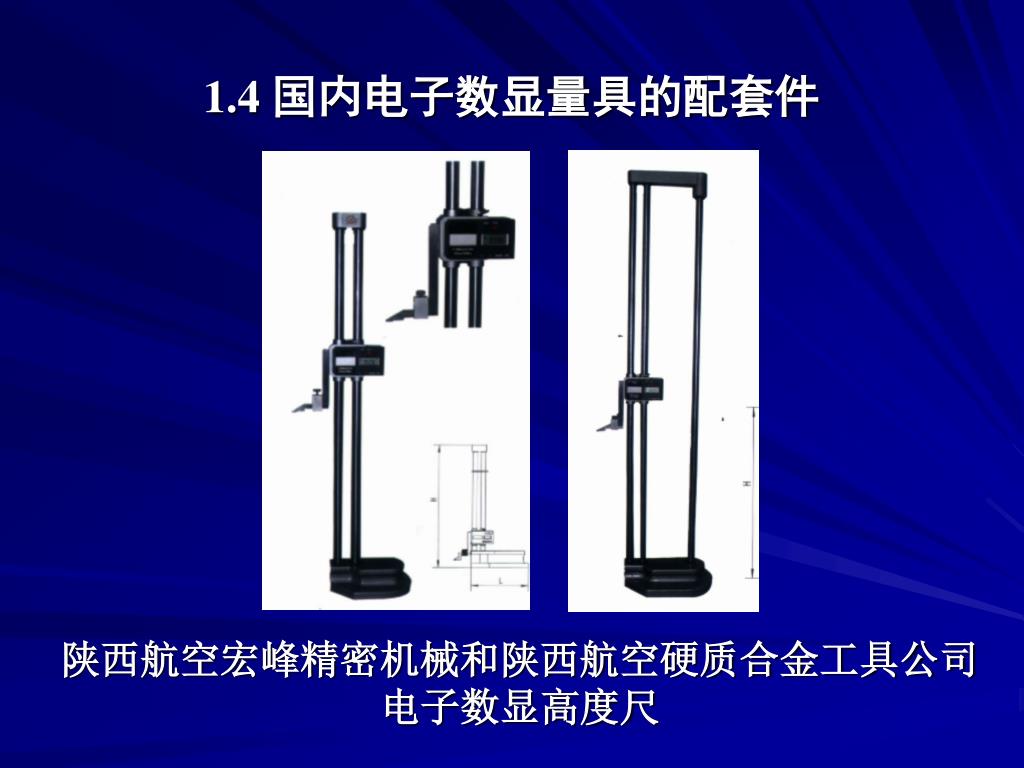

  26. 陕西航空宏峰精密机械和陕西航空硬质合金工具公司电子数显高度尺陕西航空宏峰精密机械和陕西航空硬质合金工具公司电子数显高度尺 1.4 国内电子数显量具的配套件

  27. 二、数字化精密测量技术和仪器——光学/激光非接触扫描测量倍受重视二、数字化精密测量技术和仪器——光学/激光非接触扫描测量倍受重视 • 汽车大型覆盖件的非接触扫描精密测量技术 • 带激光扫描测量系统的便携式柔性关节臂测量机 • 轴类零件光电非接触测量技术和仪器 • 用于中小尺寸精密零件的二维、三维非接触测量 • 带CCD摄像头的自动刀具预调测量仪

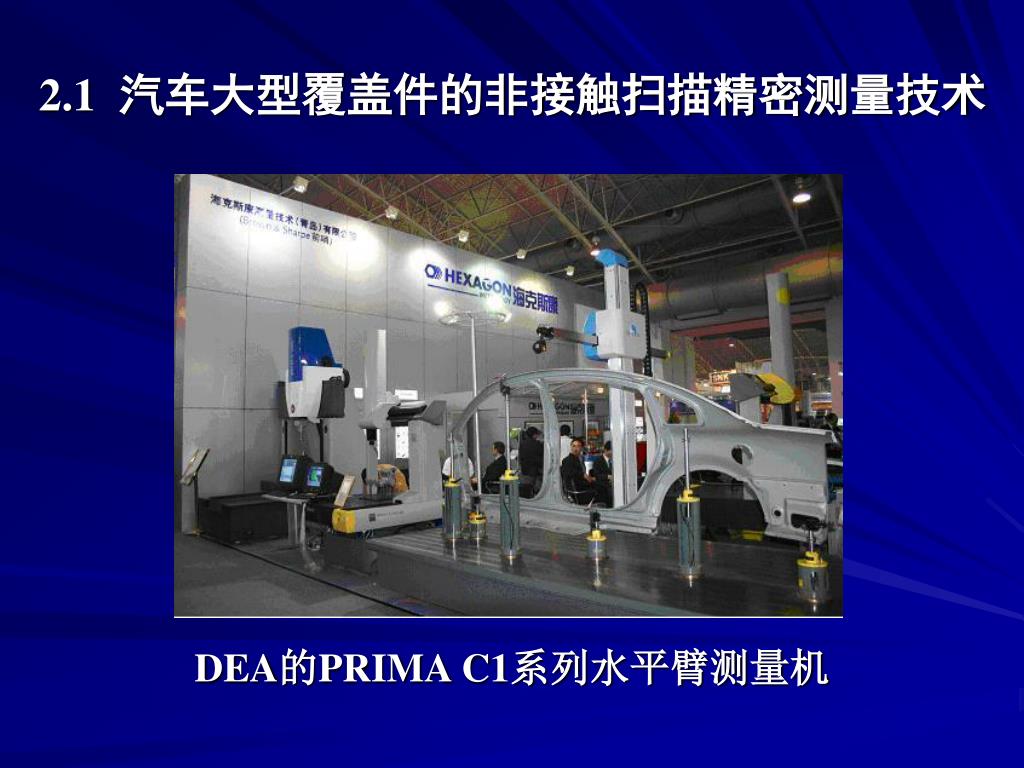

  28. 2.1 汽车大型覆盖件的非接触扫描精密测量技术 DEA的PRIMA C1系列水平臂测量机

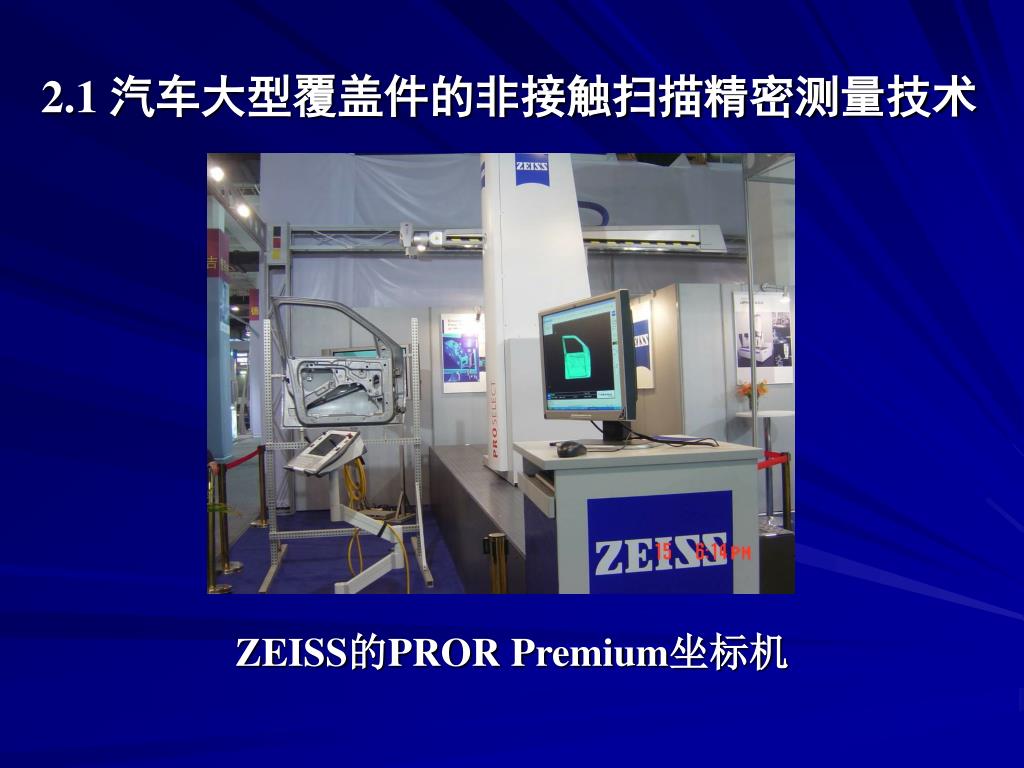

  29. 2.1 汽车大型覆盖件的非接触扫描精密测量技术 ZEISS的PROR Premium坐标机

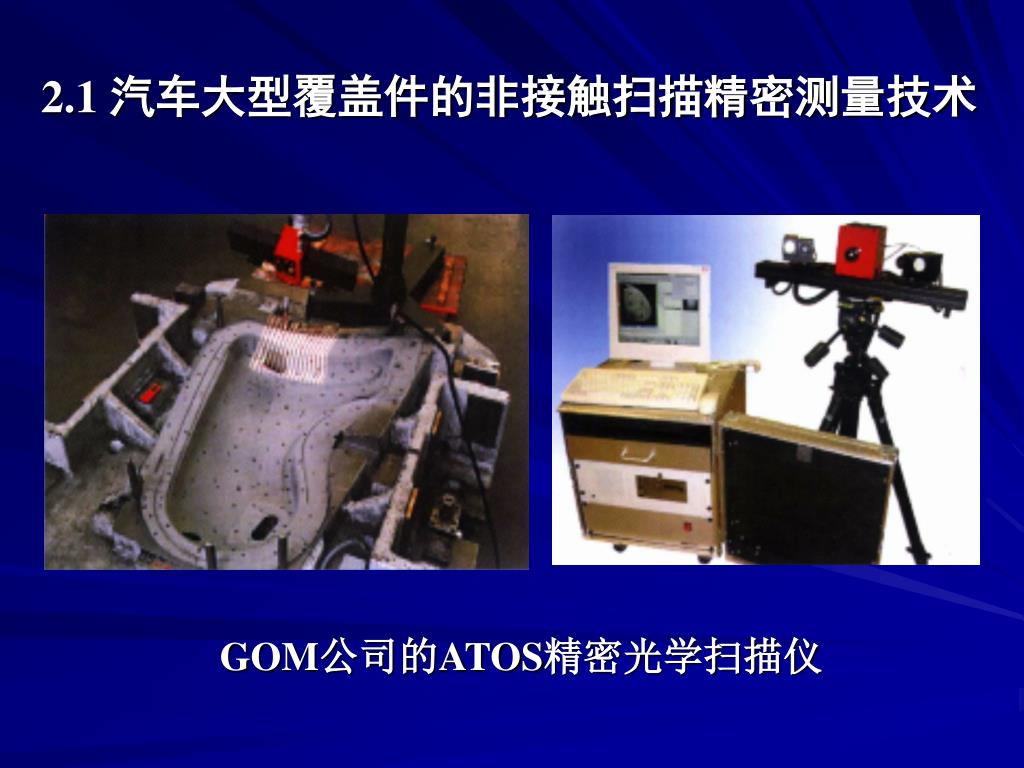

  30. 2.1 汽车大型覆盖件的非接触扫描精密测量技术 GOM公司的ATOS精密光学扫描仪

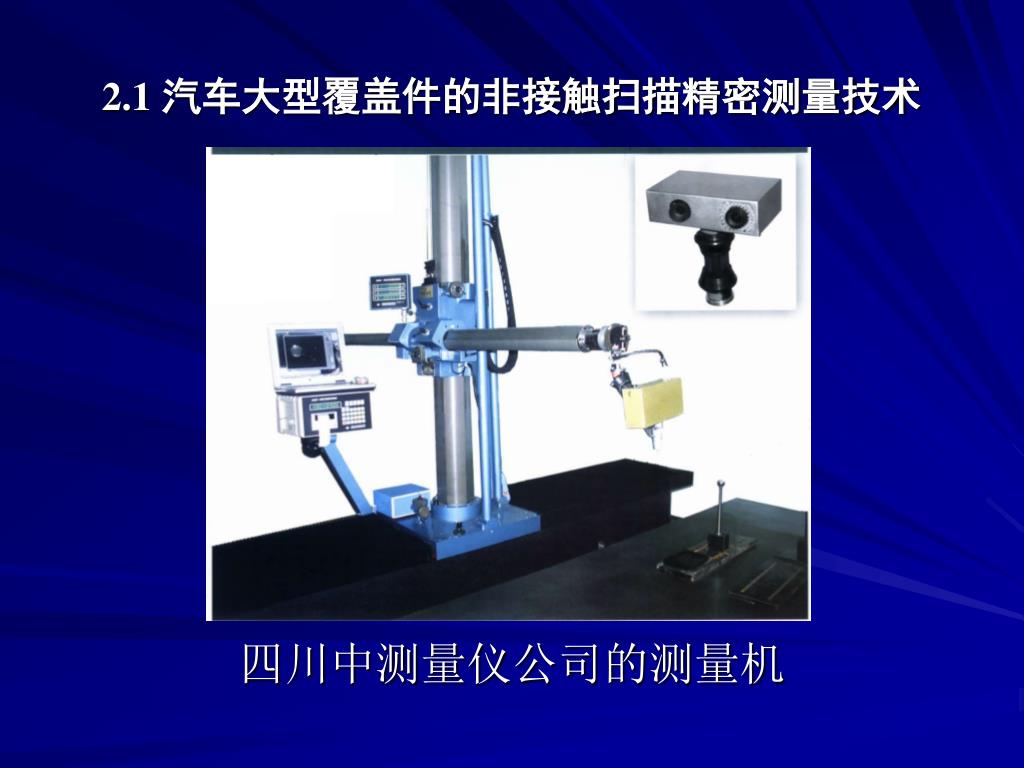

  31. 2.1 汽车大型覆盖件的非接触扫描精密测量技术 四川中测量仪公司的测量机

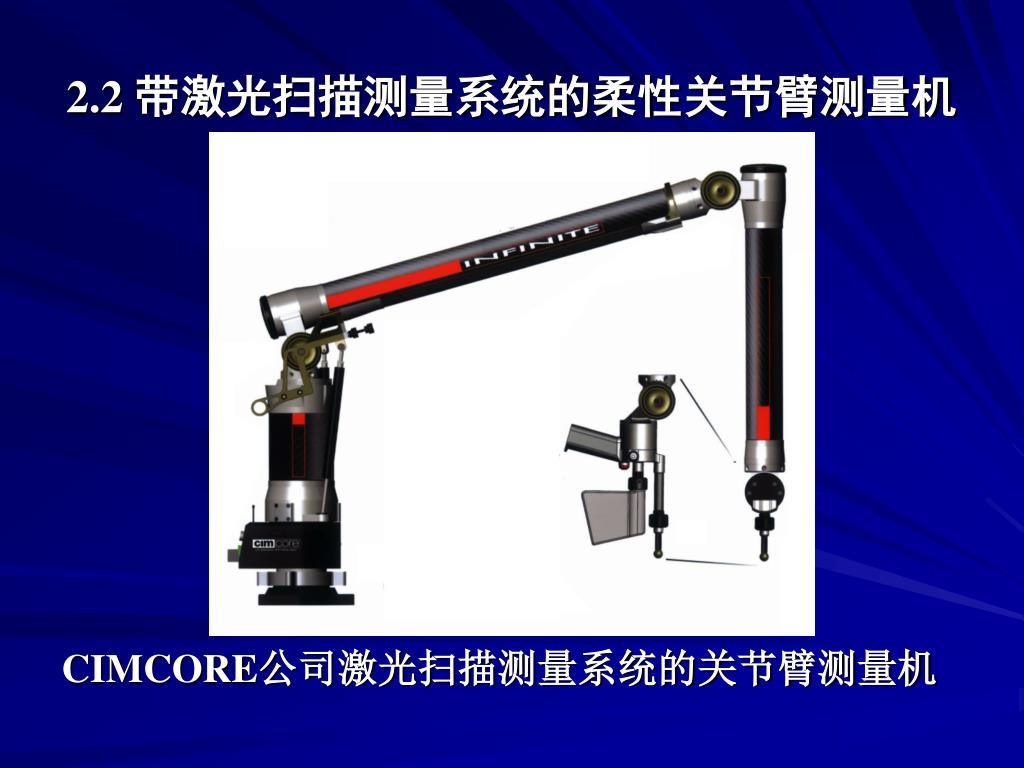

  32. 2.2 带激光扫描测量系统的柔性关节臂测量机 CIMCORE公司激光扫描测量系统的关节臂测量机

  33. 2.2 带激光扫描测量系统的柔性关节臂测量机 CIMCORE公司激光扫描测量系统的关节臂测量机

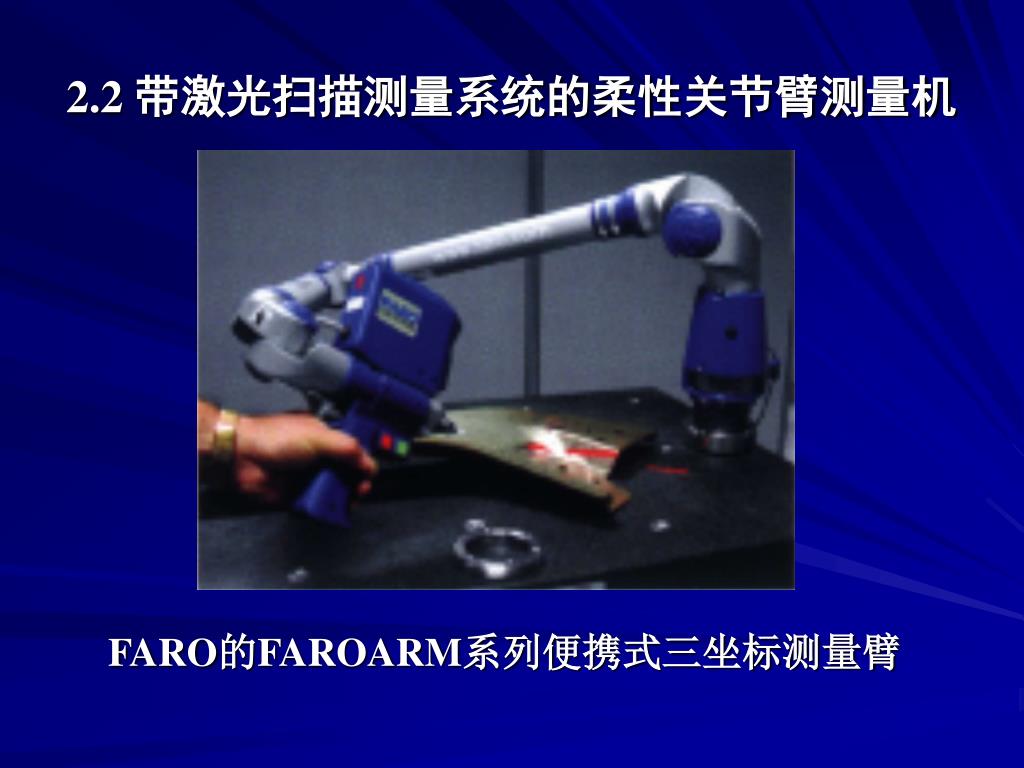

  34. 2.2 带激光扫描测量系统的柔性关节臂测量机 FARO的FAROARM系列便携式三坐标测量臂

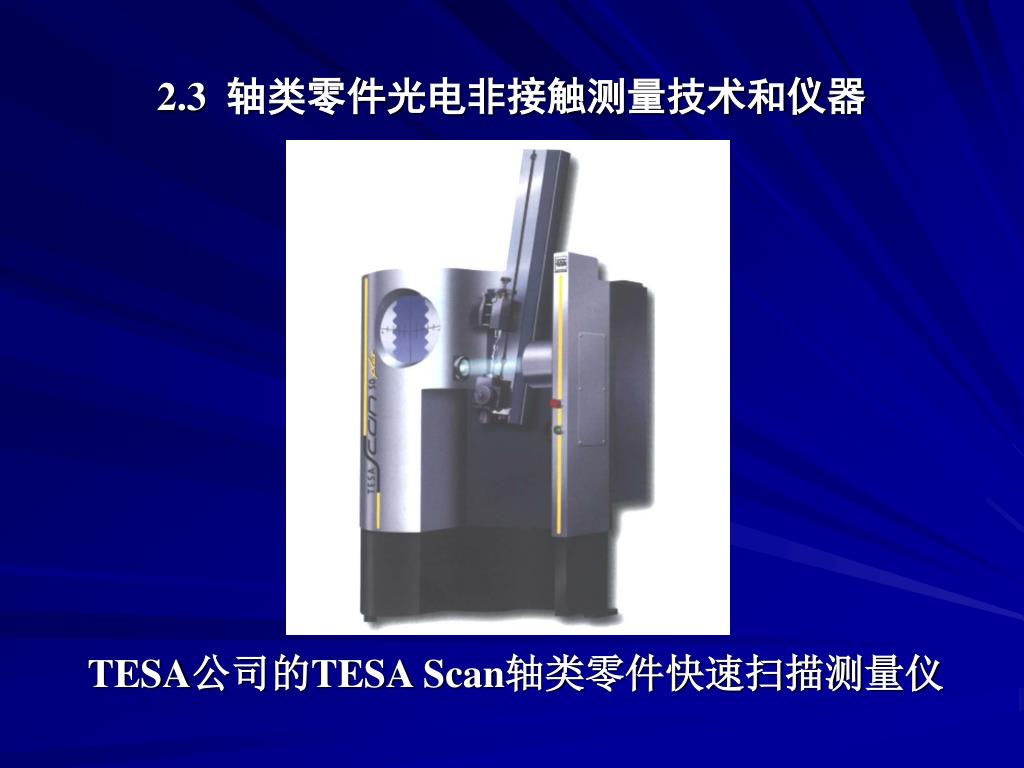

  35. 2.3 轴类零件光电非接触测量技术和仪器 TESA公司的TESA Scan轴类零件快速扫描测量仪

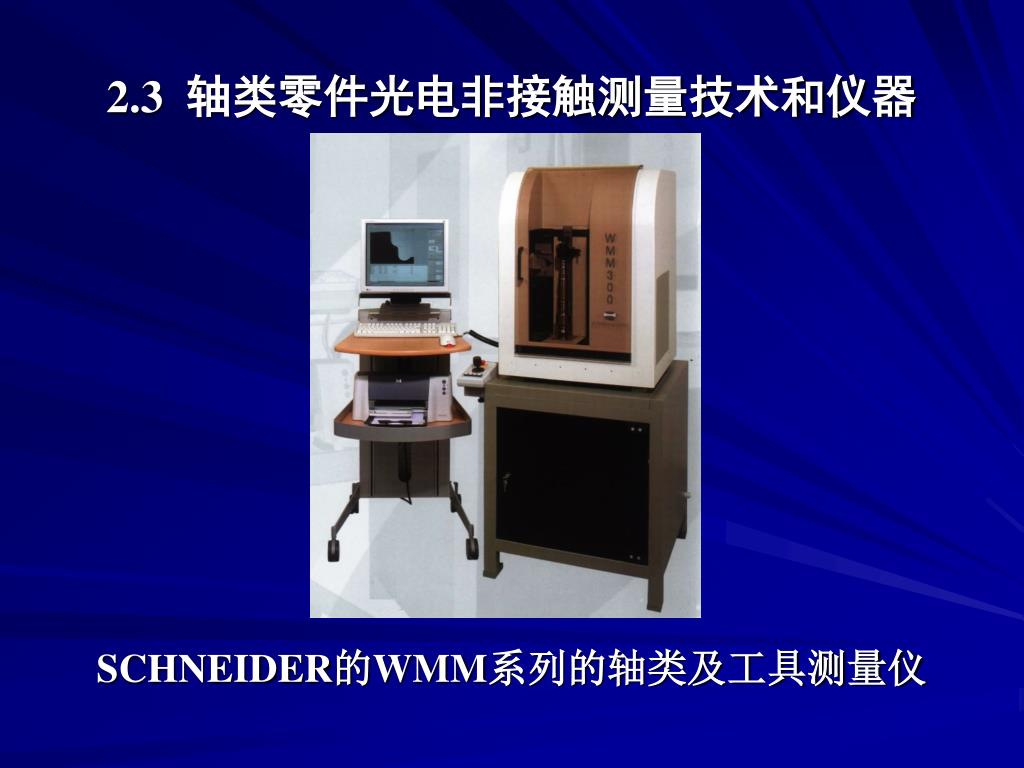

  36. 2.3 轴类零件光电非接触测量技术和仪器 SCHNEIDER的WMM系列的轴类及工具测量仪

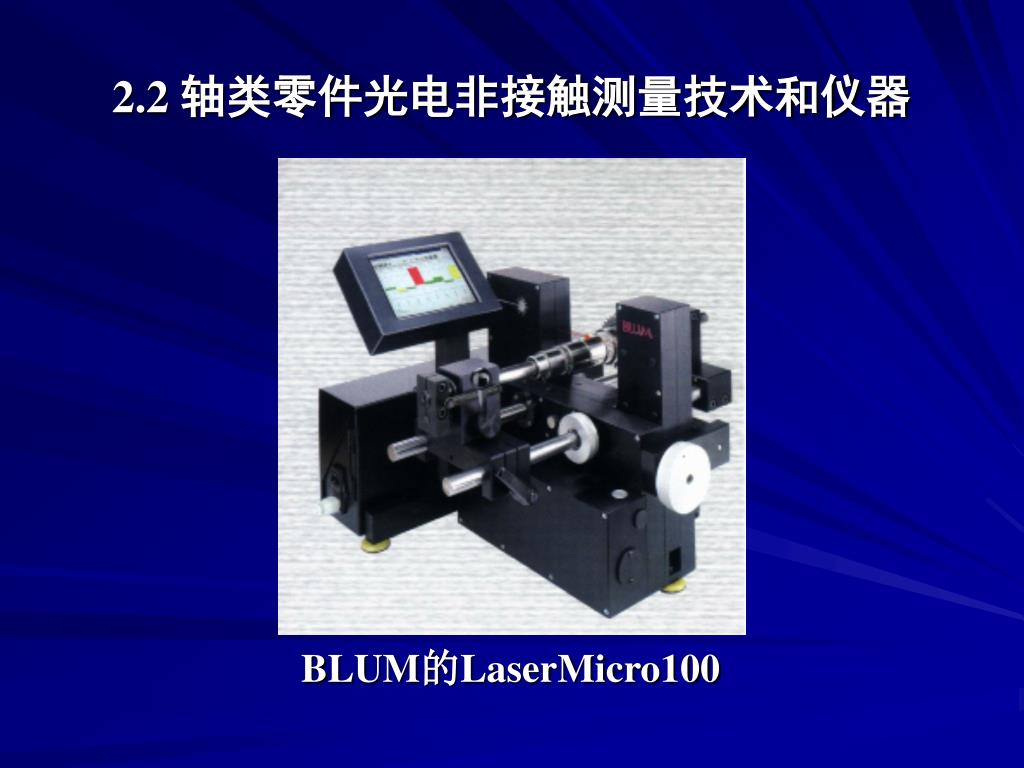

  37. 2.2 轴类零件光电非接触测量技术和仪器 BLUM的LaserMicro100

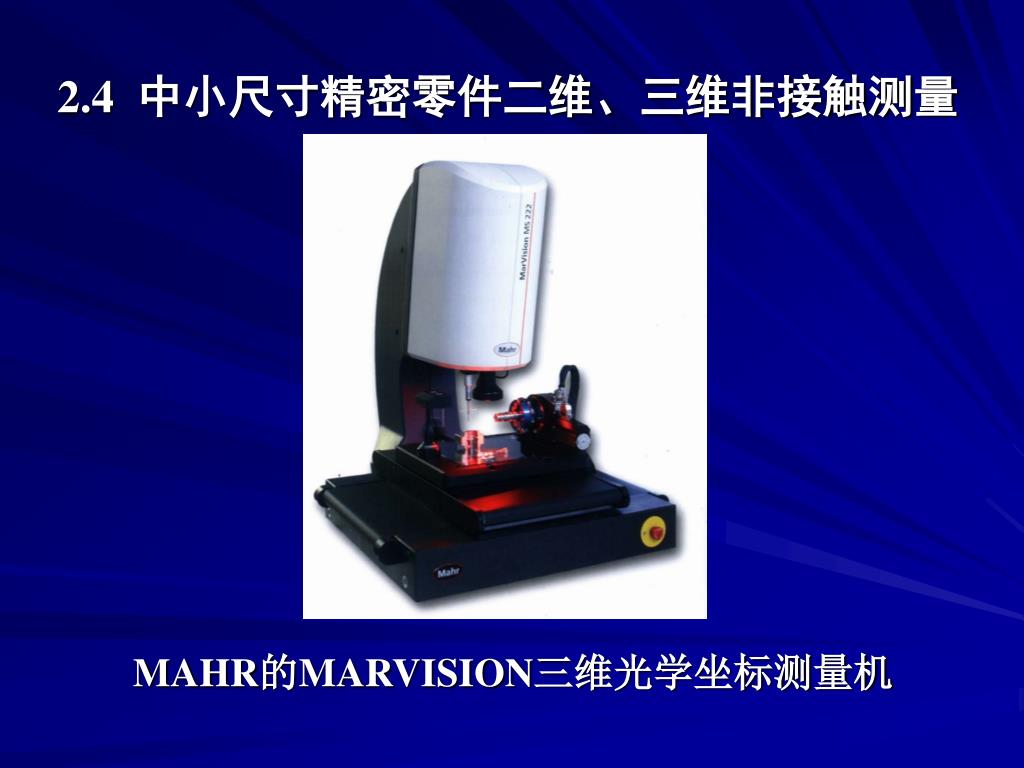

  38. 2.4 中小尺寸精密零件二维、三维非接触测量 MAHR的MARVISION三维光学坐标测量机

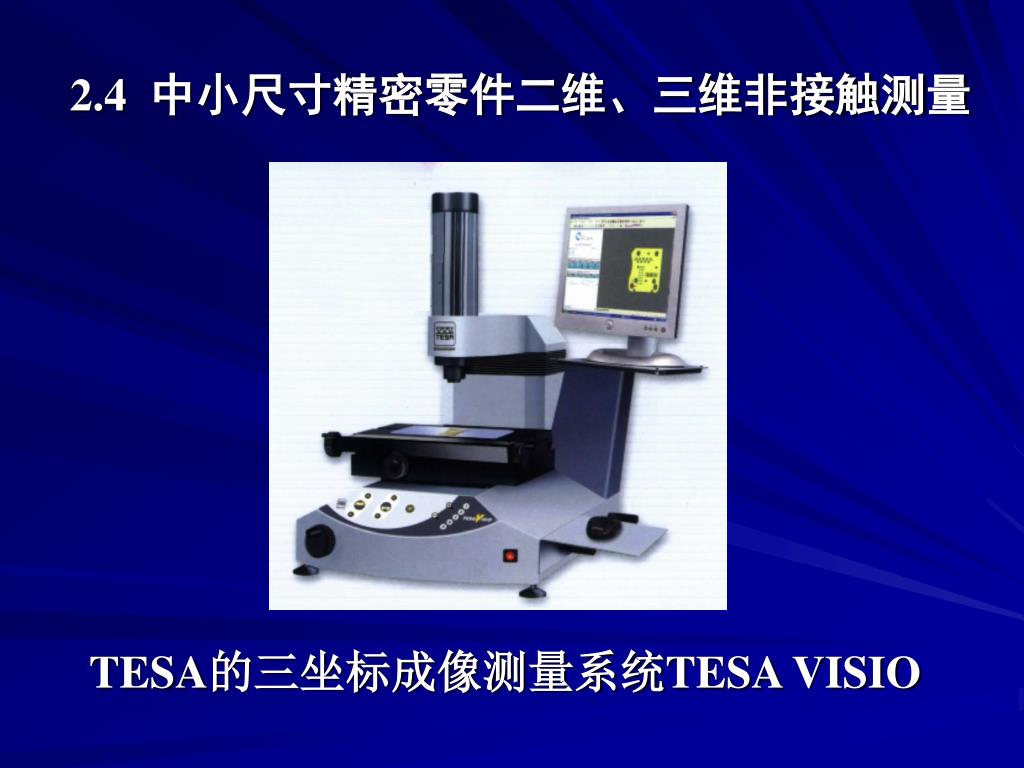

  39. 2.4 中小尺寸精密零件二维、三维非接触测量 TESA的三坐标成像测量系统TESA VISIO

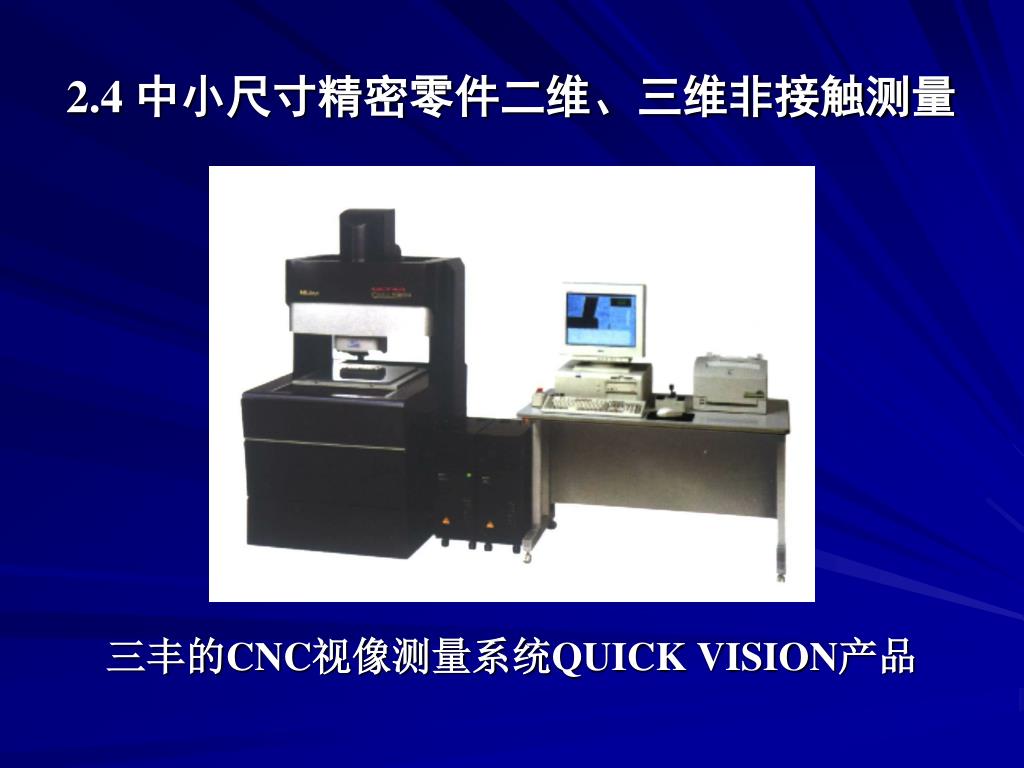

  40. 2.4 中小尺寸精密零件二维、三维非接触测量 三丰的CNC视像测量系统QUICK VISION产品

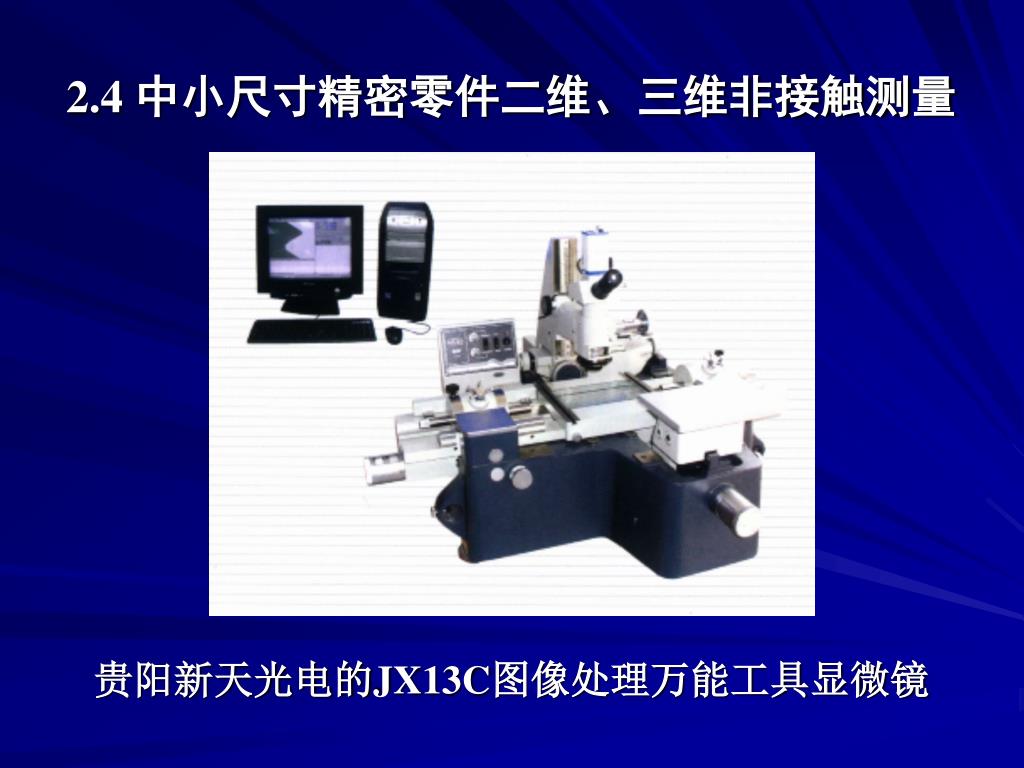

  41. 2.4 中小尺寸精密零件二维、三维非接触测量 贵阳新天光电的JX13C图像处理万能工具显微镜

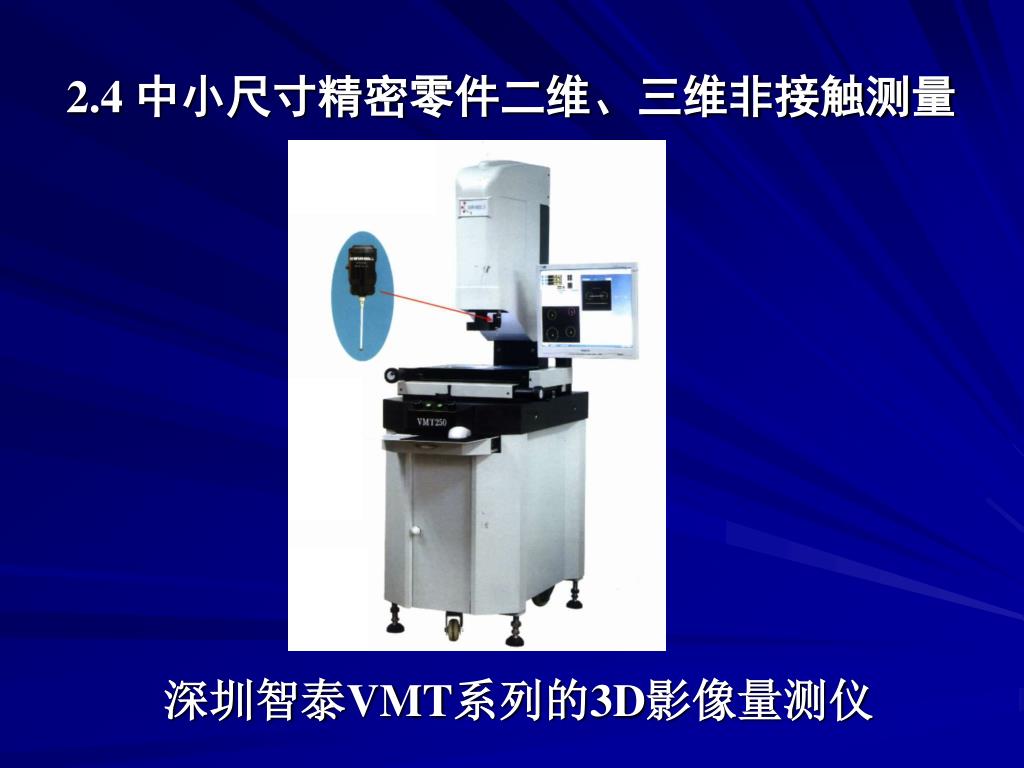

  42. 2.4中小尺寸精密零件二维、三维非接触测量 深圳智泰VMT系列的3D影像量测仪

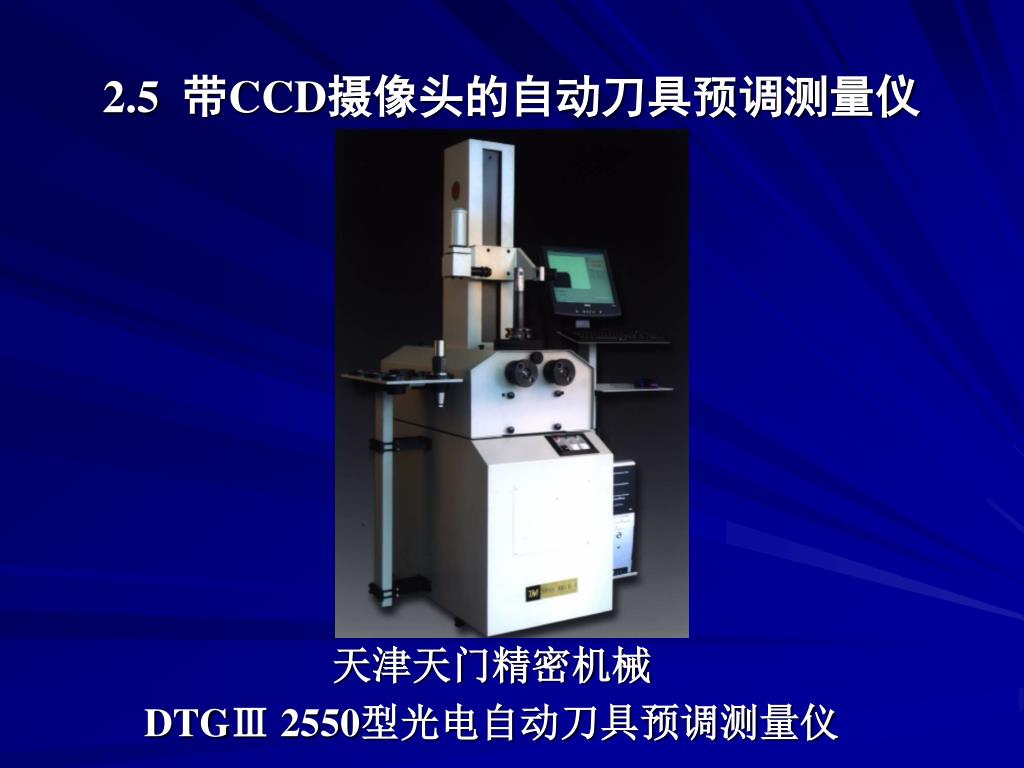

  43. 2.5 带CCD摄像头的自动刀具预调测量仪 天津天门精密机械 DTGⅢ 2550型光电自动刀具预调测量仪

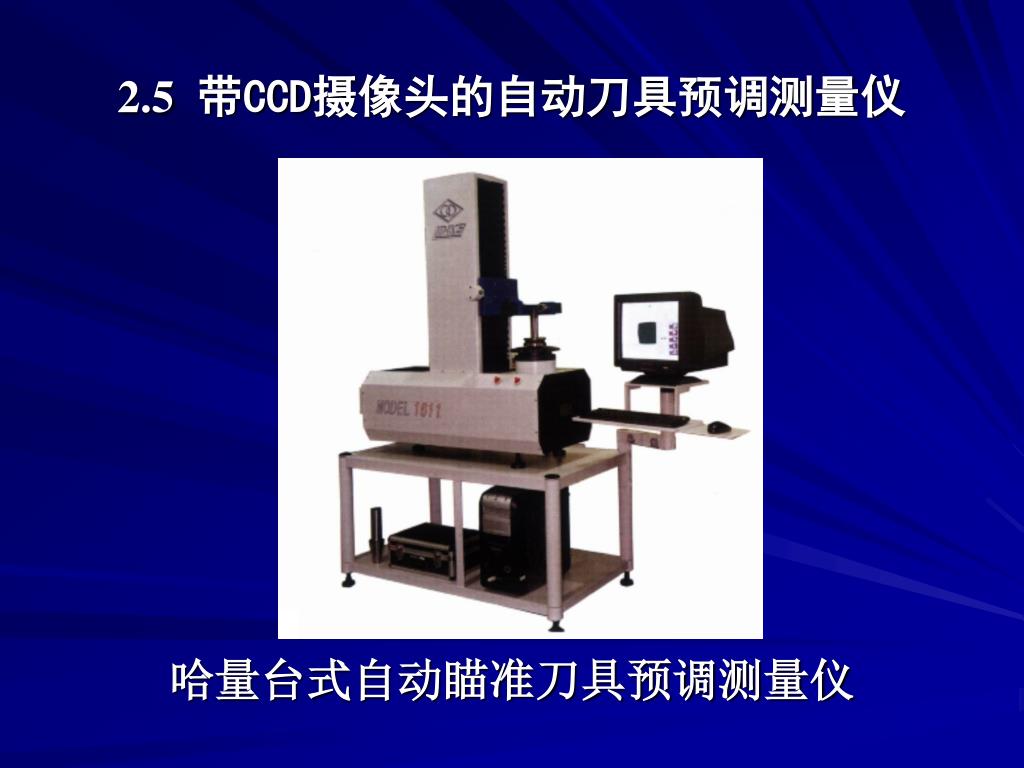

  44. 2.5带CCD摄像头的自动刀具预调测量仪 哈量台式自动瞄准刀具预调测量仪

  45. 三、数控机床三维空间位置误差测量新技术——基于体对角线的激光矢量测量技术三、数控机床三维空间位置误差测量新技术——基于体对角线的激光矢量测量技术 光动的激光向量测量技术

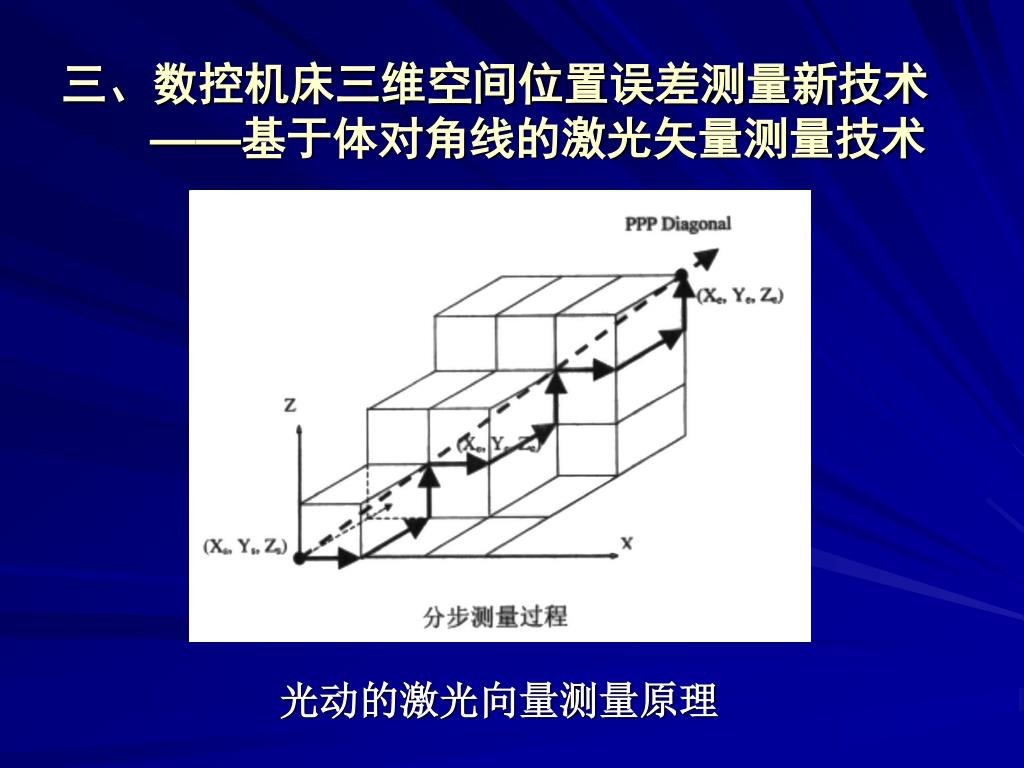

  46. 三、数控机床三维空间位置误差测量新技术——基于体对角线的激光矢量测量技术三、数控机床三维空间位置误差测量新技术——基于体对角线的激光矢量测量技术 光动的激光向量测量原理

  47. 三、数控机床三维空间位置误差测量新技术——基于体对角线的激光矢量测量技术三、数控机床三维空间位置误差测量新技术——基于体对角线的激光矢量测量技术 光动的激光向量测量补偿比较

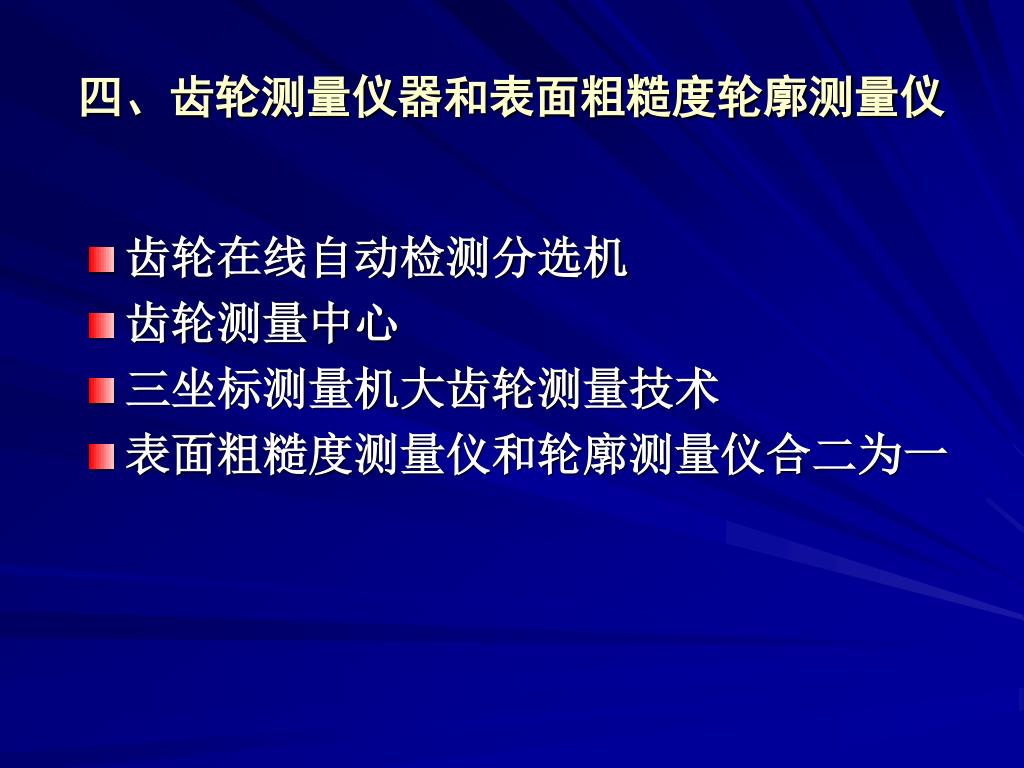

  48. 四、齿轮测量仪器和表面粗糙度轮廓测量仪 • 齿轮在线自动检测分选机 • 齿轮测量中心 • 三坐标测量机大齿轮测量技术 • 表面粗糙度测量仪和轮廓测量仪合二为一

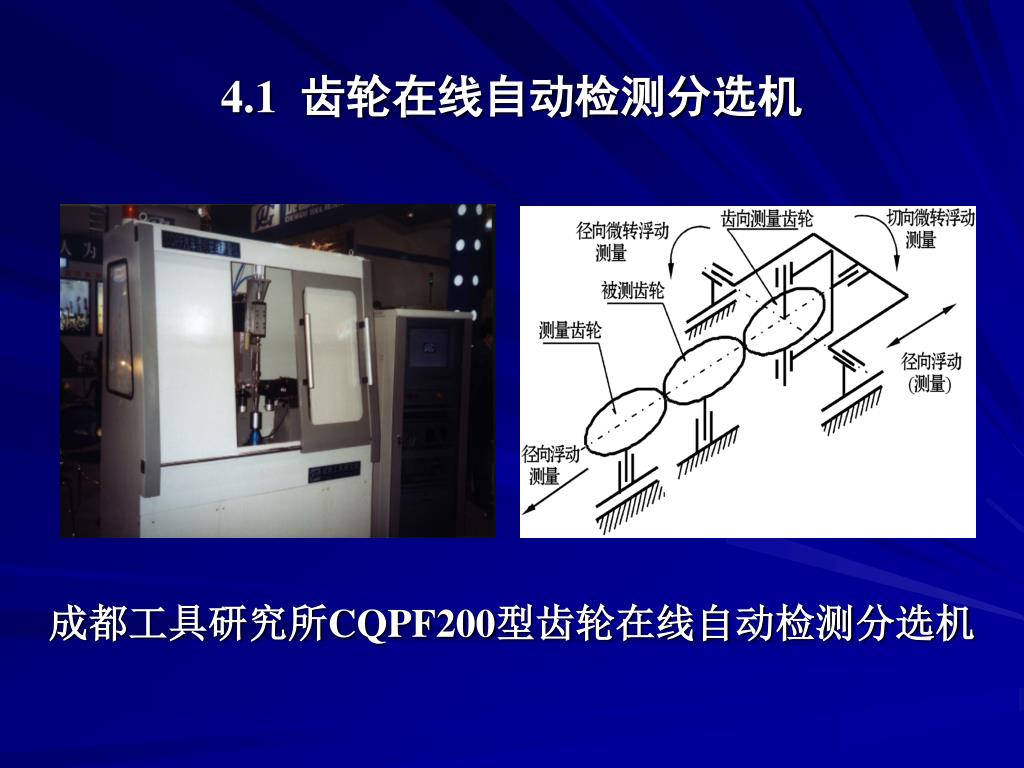

  49. 4.1 齿轮在线自动检测分选机 成都工具研究所CQPF200型齿轮在线自动检测分选机

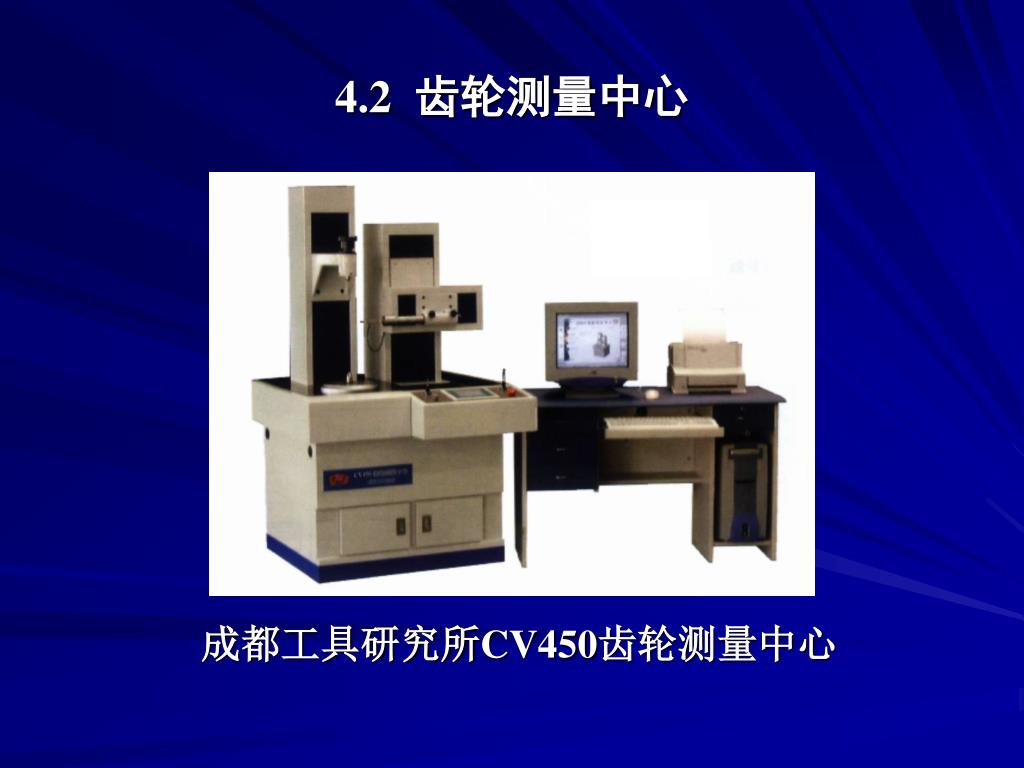

  50. 4.2 齿轮测量中心 成都工具研究所CV450齿轮测量中心
