  1. 实验七 配置交换机的Telnet功能实验八 配置路由器的Telnet功能

  2. 实验七 配置交换机的Telnet功能 • 任务3：远程Telnet到交换机S2128-2上进行交换机的配置管理 S2128-2 f 0/5

  3. Step 1:按照图示的网络拓扑结构进行连线； • Step 2: 配置交换机的管理IP（如192.168.5.1） • 在RCMS的管理Web页面上，选择S2128-2； • 在S2128-2上建立Vlan 10 • S2128-2(config)#vlan 10 • 将f0/5加入Vlan 10 • S2128-2 (config)# interface fastethernet 0/5 • S2128-2 (config-if)#switchport mode access • S2128-2 (config-if)#switchport access vlan 10

  4. 为Vlan 10配置IP地址192.168.5.1 • S2128-2 (config)#interface vlan 10 • S2128-2 (config-if)#ip address 192.168.5.1 255.255.255.0 • S2128-2 (config-if)#no shutdown

  5. Step 3 : 在学生机上配IP ，与S2128-2在同一网段， 如，如192.168.5.20 • Step 4: 测试 • 从主机ping 交换机管理IP，若通则成功

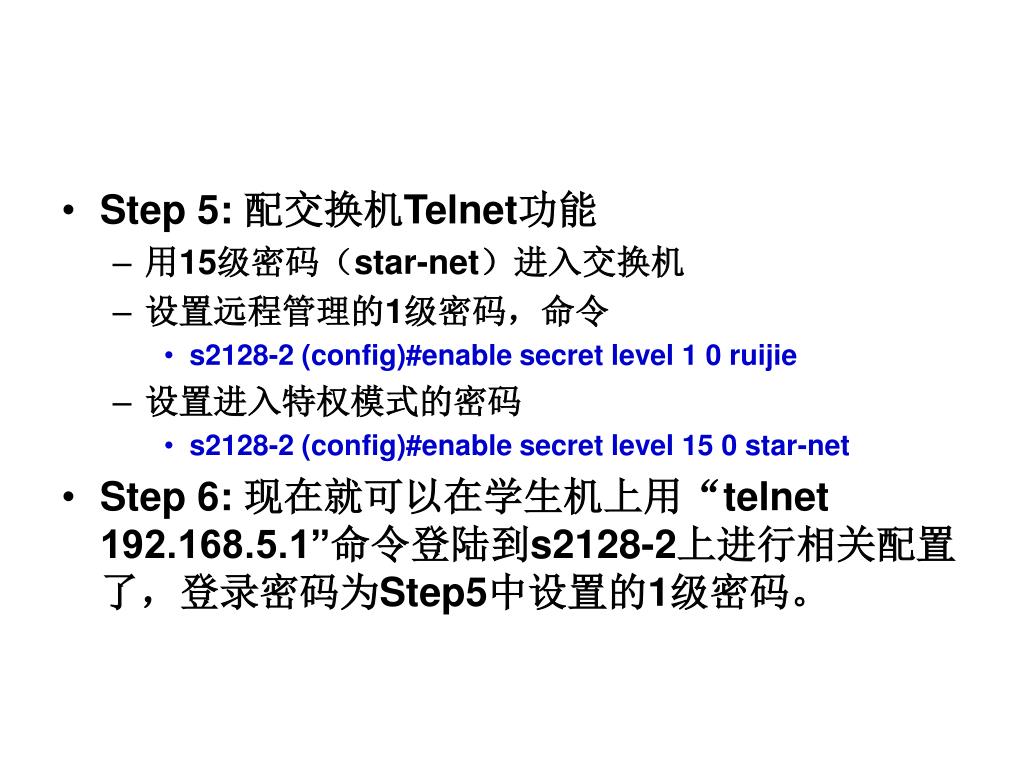

  6. Step 5: 配交换机Telnet功能 • 用15级密码（star-net）进入交换机 • 设置远程管理的1级密码，命令 • s2128-2 (config)#enable secret level 1 0 ruijie • 设置进入特权模式的密码 • s2128-2 (config)#enable secret level 15 0 star-net • Step 6: 现在就可以在学生机上用“telnet 192.168.5.1”命令登陆到s2128-2上进行相关配置了，登录密码为Step5中设置的1级密码。

  7. 知识点 • 路由器的管理方式 • 路由器的基本配置

  8. 课程议题 路由器的管理方式

  9. 路由器的管理方式 • 带外管理 • 通过带外对路由器进行管理(PC 与路由器直接相连) • 带内管理 • 通过Telnet 对路由器进行远程管理 • 通过Web 对路由器进行远程管理 • 通过SNMP 工作站对路由器进行远程管理

  10. Console口及配置线缆 AUX口（连接拨号网络 ） Console口(RJ45) DB9-RJ45线缆 RJ45-DB9转换器＋反转线缆

  11. 带外路由器配置 • 连线 • 利用配置线将主机的COM口和路由器的console口相连 • 打开超级终端 • 从开始-〉程序-〉附件-〉通讯-〉超级终端打开超级终端程序 • 配置超级终端 • 为连接命名 • 选择合适的COM口 • 配置正确的参数

  12. TELNET管理路由器 在主机DOS命令行下输入： telnet ip address（路由器管理IP）

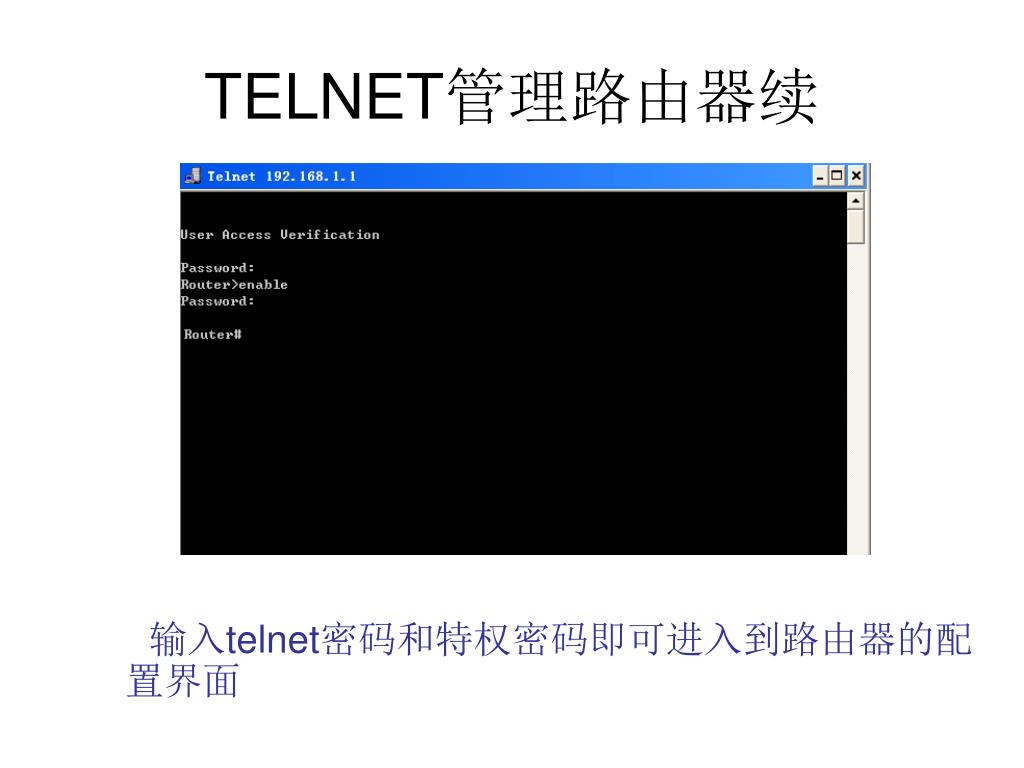

  13. TELNET管理路由器续 输入telnet密码和特权密码即可进入到路由器的配置界面

  14. 基于WEB的管理 在web页面中输入路由器的管理IP可以进入路由器的web管理页面

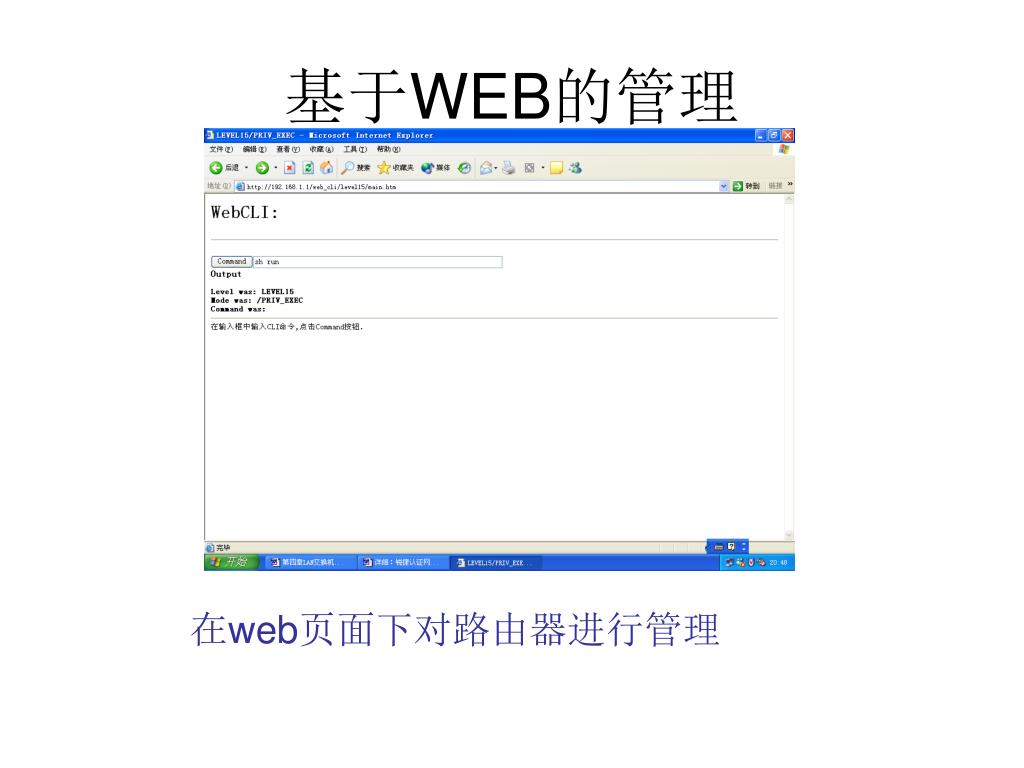

  15. 基于WEB的管理 在web页面下对路由器进行管理

  16. 课程议题 路由器的基本配置

  17. 路由器配置模式

  18. 配置路由器接口地址的方法 • RouterA# configure terminal ！进入全局配置模式 • RouterA(config)# interface fastethernet 1/0 ！进入路由器接口配置模式 • RouterA(config-if)# ip address 192.168.0.1 255.255.255.0 ！配置路由器管理接口IP地址 • RouterA(config-if)# no shutdown ！开启路由器f 1/0接口 • 验证接口fastethernet 1/0的IP地址和接口的开启状态 • R2692-1#show interface fastethernet 1/0

  19. 实验八 配置路由器的Telnet功能 • 任务4：远程Telnet到路由器R2692-1上进行交换机的配置管理 R2692-1 f 1/0

  20. Step 1:按照图示的网络拓扑结构进行连线； • Step 2: 将学生机测试网线插入路由器R2692-1的端口F 1/0； • Step 3: 在R2692-1上配置f1/0接口的IP地址 • 在RCMS页面选择R2692-1 • 依次输入： • R2692-1# configure terminal ！进入全局配置模式 • R2692-1(config)# interface fastethernet 1/0 ！进入路由器接口配置模式 • R2692-1(config-if)# ip address 192.168.5.1 255.255.255.0 ！配置路由器管理接口IP地址 • R2692-1(config-if)# no shutdown ！开启路由器f 1/0接口

  21. Step 4: 配置路由器的远程登录密码 • R2692-1(config)#line vty 0 4 !进入路由器的线路配置模式, line vty 0 4 是Telnet连接的五条虚拟线路 • R2692-1(config-line)#login !配置远程登录 • R2692-1(config-line)#password star !设置路由器远程登录密码为star • R2692-1(config-line)#end

  22. Step 5:配置R2692-1的特权模式密码 • R2692-1(config)#enable secret ruijie 或者 • R2692-1(config)#enable password ruijie • Step 6: 在Dos工作模式下 键入命令”telnet 192.168.5.1”即可远程登录到R2692-1
