  1. 主要内容 产品概述 Micrologic智能脱扣单元 精准测量与便捷通信 全面电能管理 完全选择性与级联技术 选型指南与应用 我们的贡献

  2. Compact NSX 产品概述

  3. 我们所处的电气世界 电能、控制、通信无处不在 离开电能与连接，生活将无法继续 有限的能源，如何高效使用 整合电能控制与通信的需求,打开创新之门

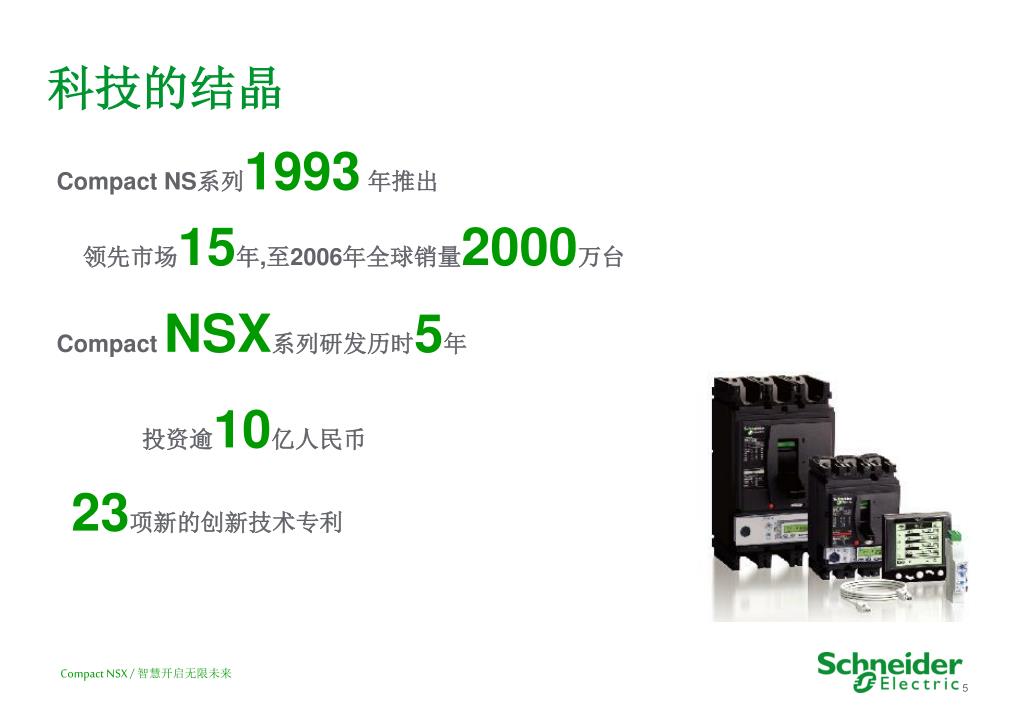

  4. 科技的结晶 Compact NS系列1993年推出 领先市场15年,至2006年全球销量2000万台 CompactNSX系列研发历时5年 投资逾10亿人民币 23项新的创新技术专利

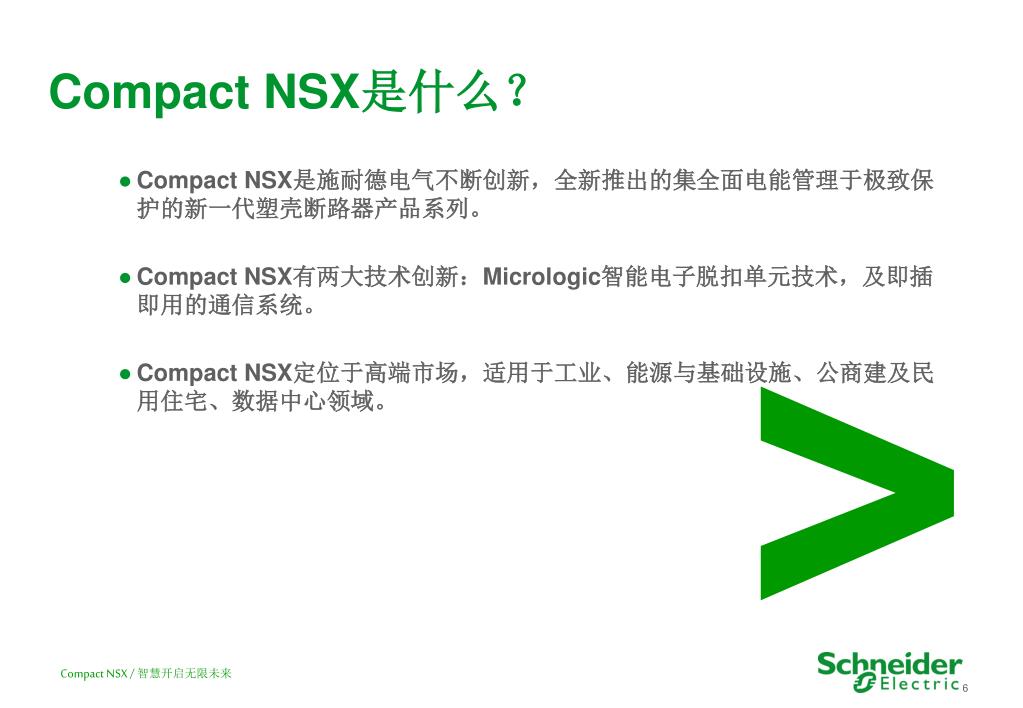

  5. Compact NSX是什么？ • Compact NSX是施耐德电气不断创新，全新推出的集全面电能管理于极致保护的新一代塑壳断路器产品系列。 • Compact NSX有两大技术创新：Micrologic智能电子脱扣单元技术，及即插即用的通信系统。 • Compact NSX定位于高端市场，适用于工业、能源与基础设施、公商建及民用住宅、数据中心领域。 >

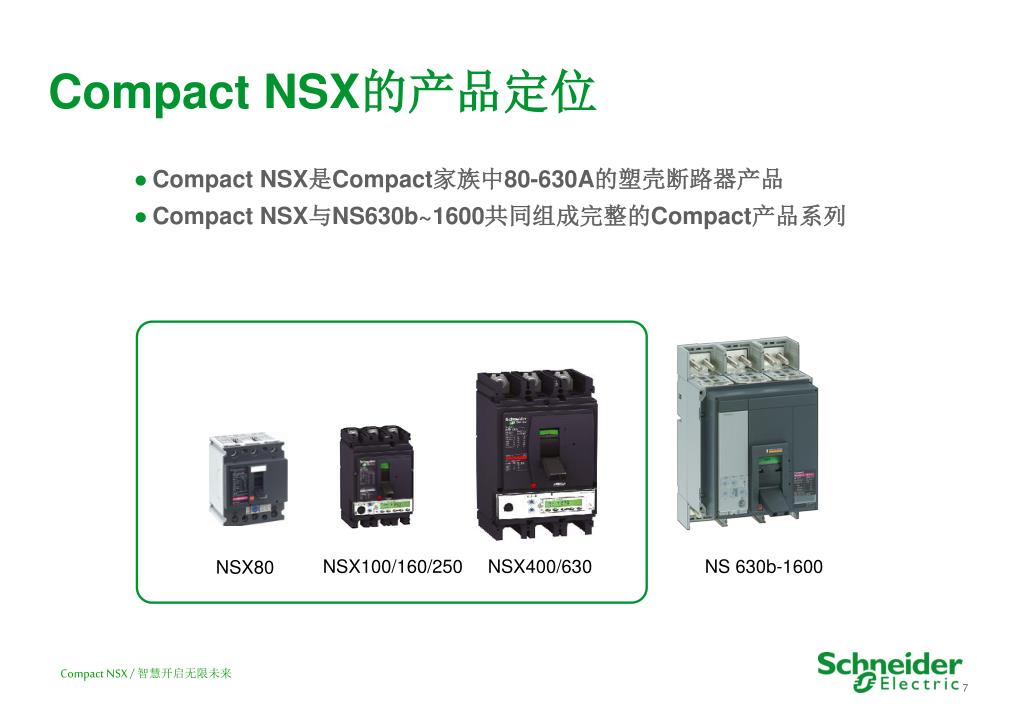

  6. Compact NSX的产品定位 • Compact NSX是Compact家族中80-630A的塑壳断路器产品 • Compact NSX与NS630b~1600共同组成完整的Compact产品系列 NSX100/160/250 NSX400/630 NS 630b-1600 NSX80

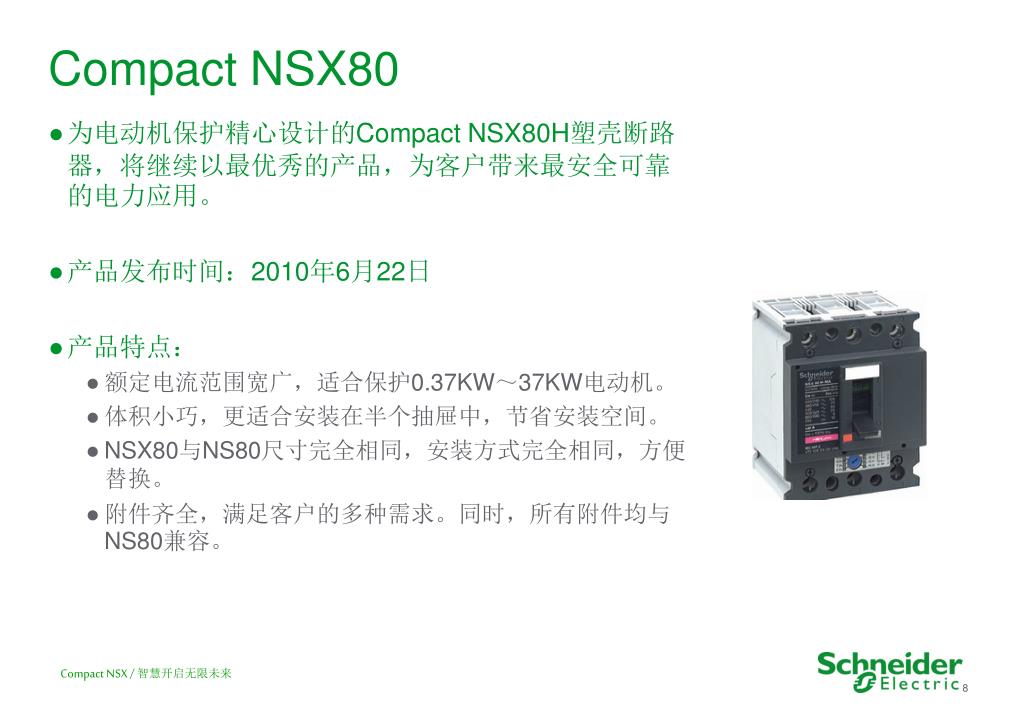

  7. Compact NSX80 • 为电动机保护精心设计的Compact NSX80H塑壳断路器，将继续以最优秀的产品，为客户带来最安全可靠的电力应用。 • 产品发布时间：2010年6月22日 • 产品特点： • 额定电流范围宽广，适合保护0.37KW～37KW电动机。 • 体积小巧，更适合安装在半个抽屉中，节省安装空间。 • NSX80与NS80尺寸完全相同，安装方式完全相同，方便替换。 • 附件齐全，满足客户的多种需求。同时，所有附件均与NS80兼容。

  8. 多达23项创新专利技术 • 在传承现有NS专利技术的基础上，再创23项新专利。 • 电子脱扣单元专利 • 双重互感器技术 • Ready LED准备就绪指示灯，清晰提示CT-Mitop-PCB是否就绪 • SDx/SDTAM: 管理来自脱扣单元的信息 • Mitop线圈尺寸更小，内置于脱扣单元 • 结构设计专利 • 限力矩镙钉 • 旋转手柄

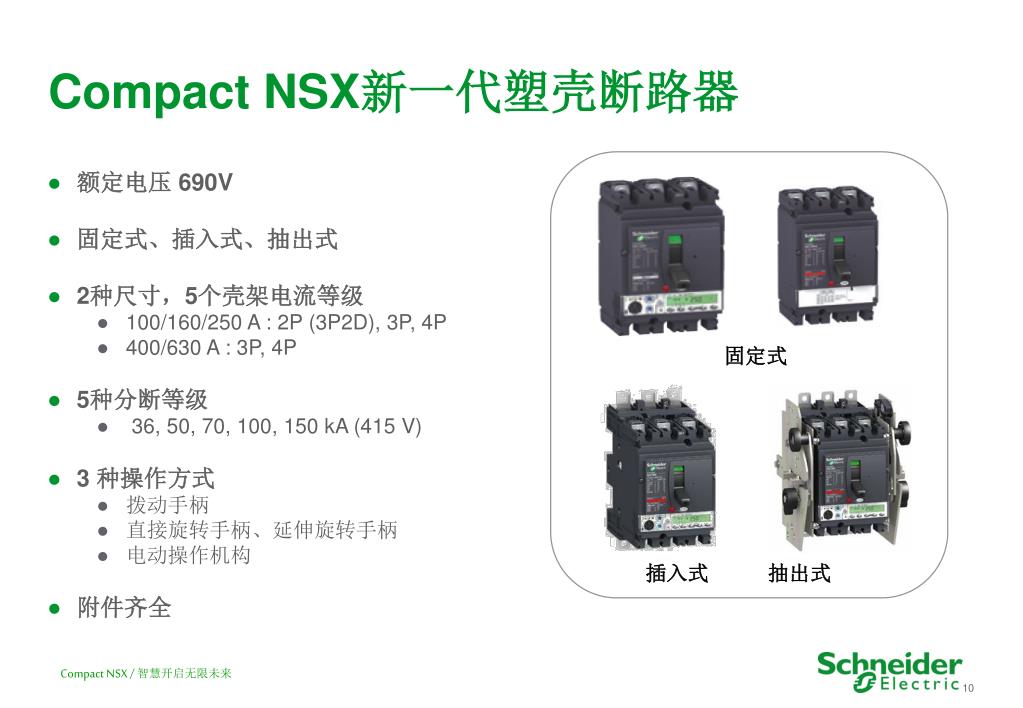

  9. 固定式 插入式 抽出式 Compact NSX新一代塑壳断路器 • 额定电压 690V • 固定式、插入式、抽出式 • 2种尺寸，5个壳架电流等级 • 100/160/250 A : 2P (3P2D), 3P, 4P • 400/630 A : 3P, 4P • 5种分断等级 • 36, 50, 70, 100, 150 kA (415 V) • 3 种操作方式 • 拨动手柄 • 直接旋转手柄、延伸旋转手柄 • 电动操作机构 • 附件齐全

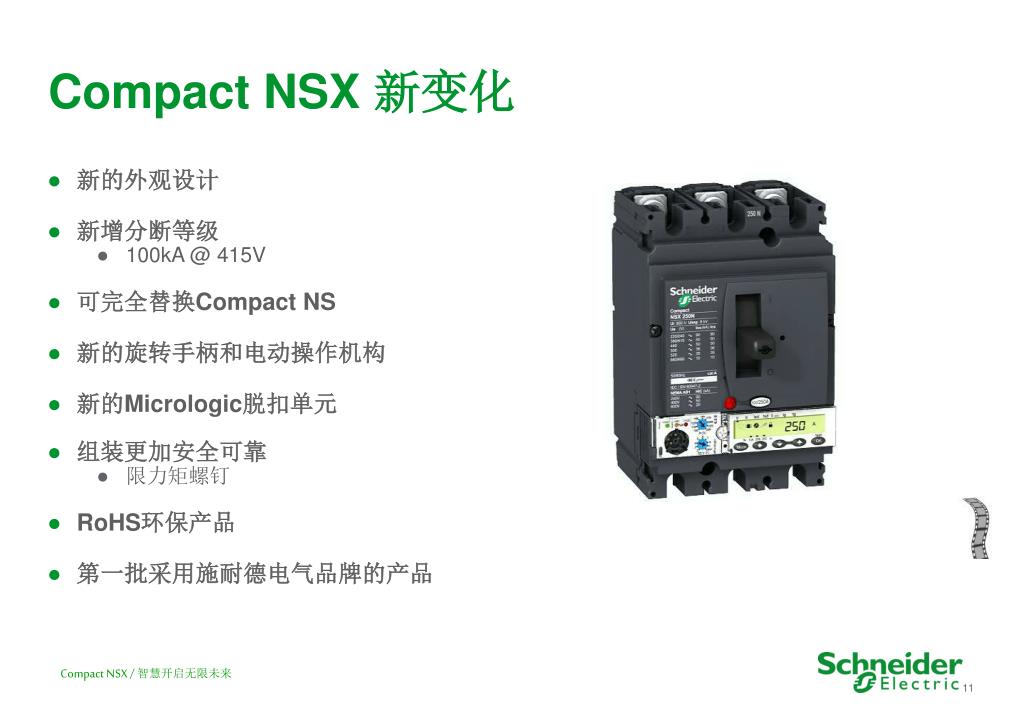

  10. Compact NSX 新变化 • 新的外观设计 • 新增分断等级 • 100kA @ 415V • 可完全替换Compact NS • 新的旋转手柄和电动操作机构 • 新的Micrologic脱扣单元 • 组装更加安全可靠 • 限力矩螺钉 • RoHS环保产品 • 第一批采用施耐德电气品牌的产品

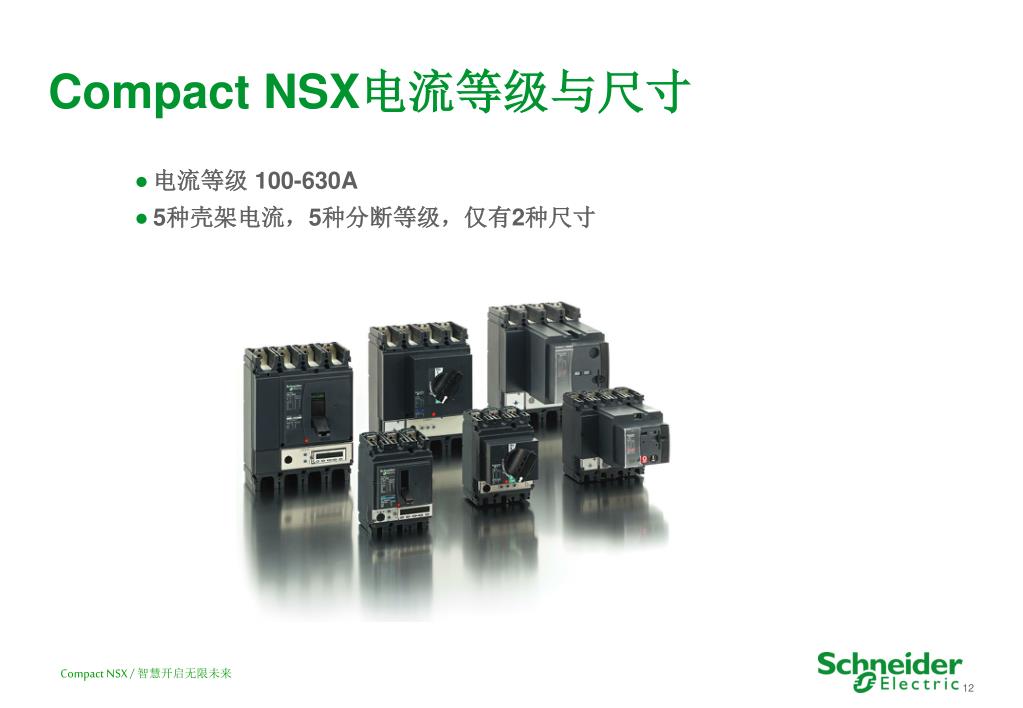

  11. Compact NSX电流等级与尺寸 • 电流等级 100-630A • 5种壳架电流，5种分断等级，仅有2种尺寸

  12. 380/415V 36 kA 380/415V 50 kA 380/415V 150 kA 380/415V 100 kA 380/415V 70 kA Compact NSX分断等级 • 5种分断等级 • F/N/H/S/L • 新增S分断等级 • 100kA • 应用于工业生产线及电力关键设备 • 颜色编码 • 区分不同分断等级

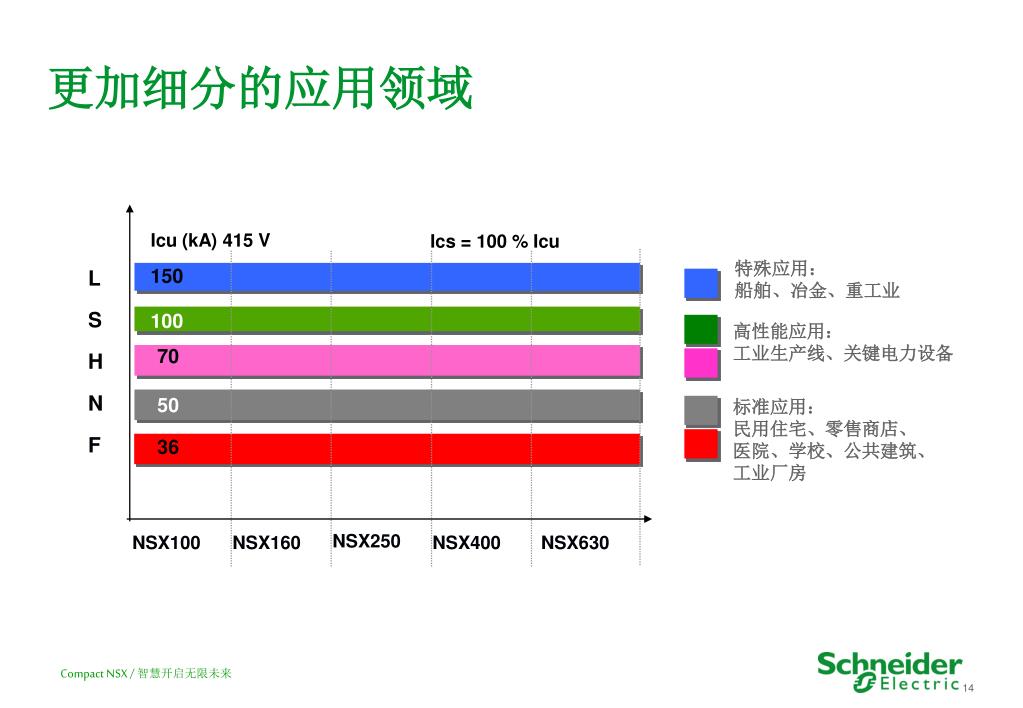

  13. 更加细分的应用领域 Icu (kA) 415 V Ics = 100 % Icu 特殊应用： 船舶、冶金、重工业 150 L S 100 高性能应用： 工业生产线、关键电力设备 70 H N 50 标准应用： 民用住宅、零售商店、 医院、学校、公共建筑、 工业厂房 F 36 NSX250 NSX100 NSX160 NSX400 NSX630

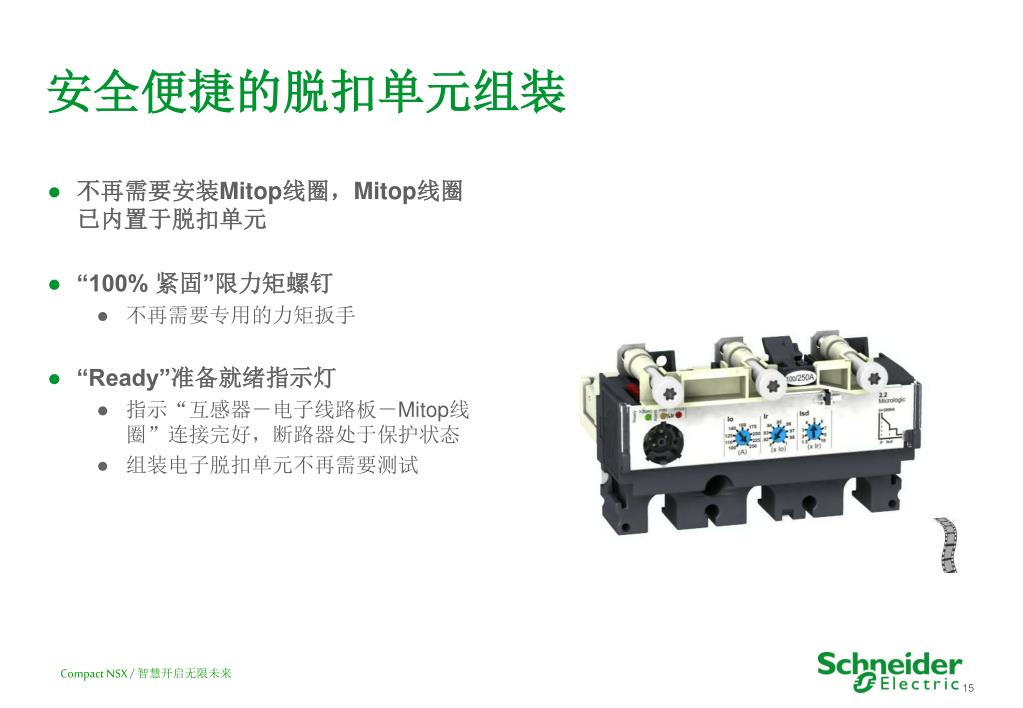

  14. 安全便捷的脱扣单元组装 • 不再需要安装Mitop线圈，Mitop线圈已内置于脱扣单元 • “100% 紧固”限力矩螺钉 • 不再需要专用的力矩扳手 • “Ready”准备就绪指示灯 • 指示“互感器－电子线路板－Mitop线圈”连接完好，断路器处于保护状态 • 组装电子脱扣单元不再需要测试

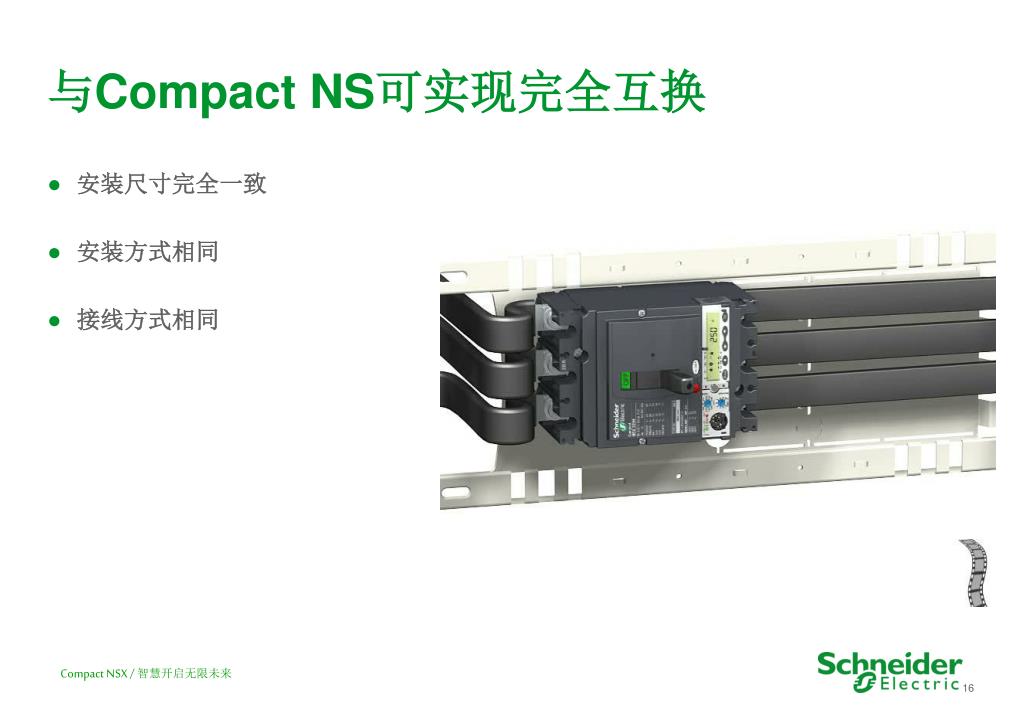

  15. 与Compact NS可实现完全互换 • 安装尺寸完全一致 • 安装方式相同 • 接线方式相同

  16. Compact NSX旋转手柄 • 专利旋转手柄设计 • 开孔尺寸相同，安装更简单 • 拨动手柄 • 旋转手柄 • 电动操作机构

  17. Micrologic智能脱扣单元

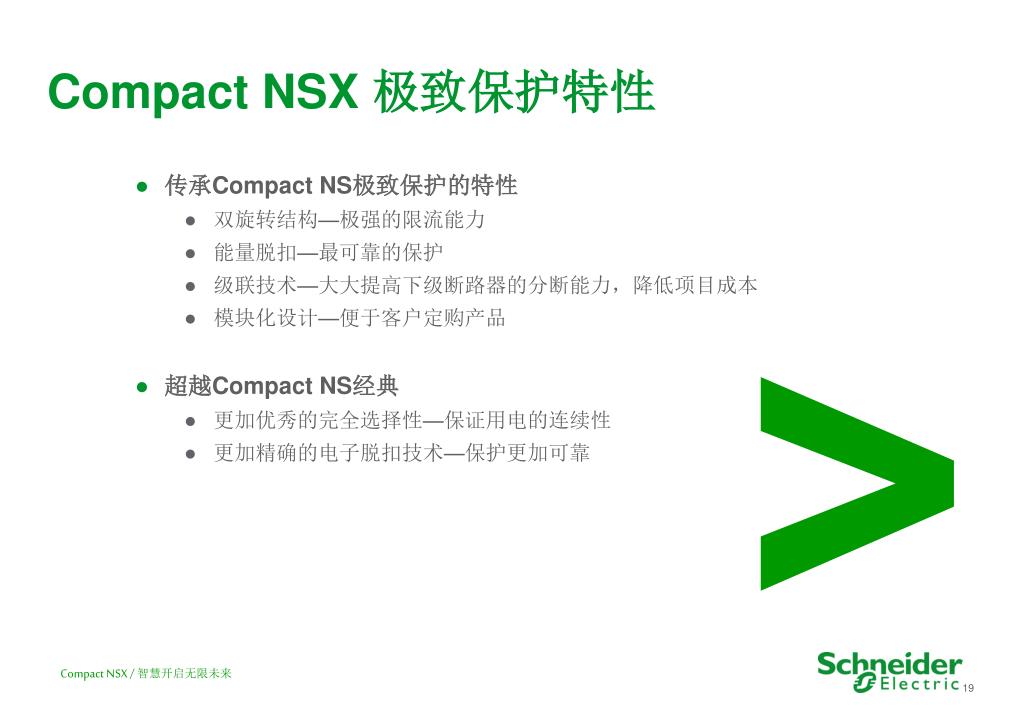

  18. Compact NSX 极致保护特性 • 传承Compact NS极致保护的特性 • 双旋转结构—极强的限流能力 • 能量脱扣—最可靠的保护 • 级联技术—大大提高下级断路器的分断能力，降低项目成本 • 模块化设计—便于客户定购产品 • 超越Compact NS经典 • 更加优秀的完全选择性—保证用电的连续性 • 更加精确的电子脱扣技术—保护更加可靠 >

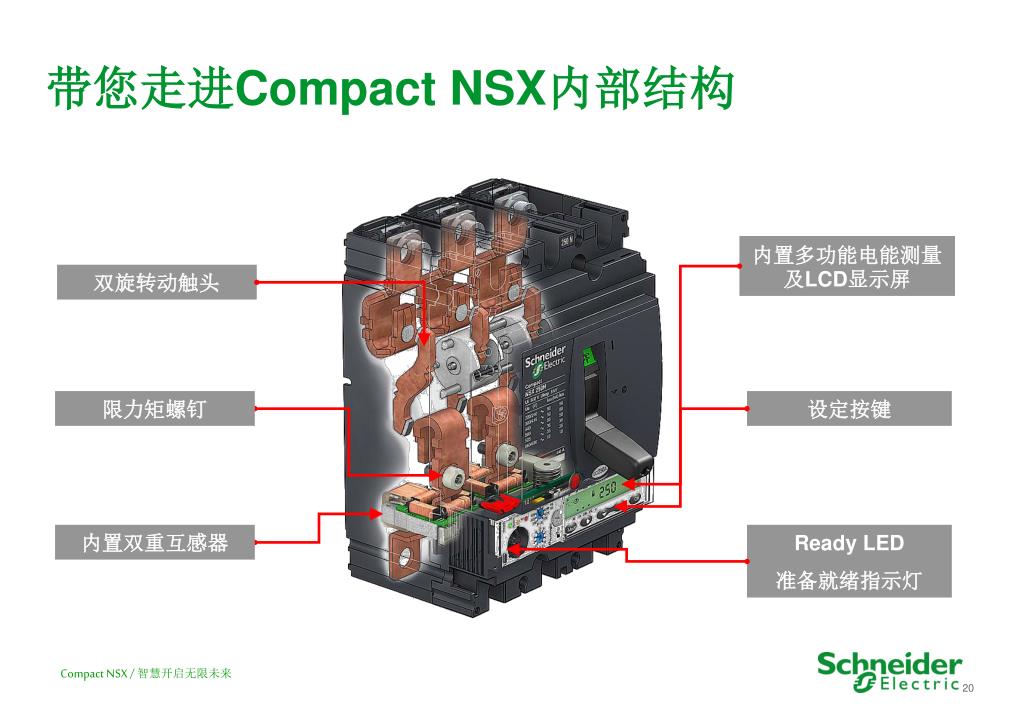

  19. 带您走进Compact NSX内部结构 内置多功能电能测量及LCD显示屏 双旋转动触头 限力矩螺钉 设定按键 内置双重互感器 Ready LED 准备就绪指示灯

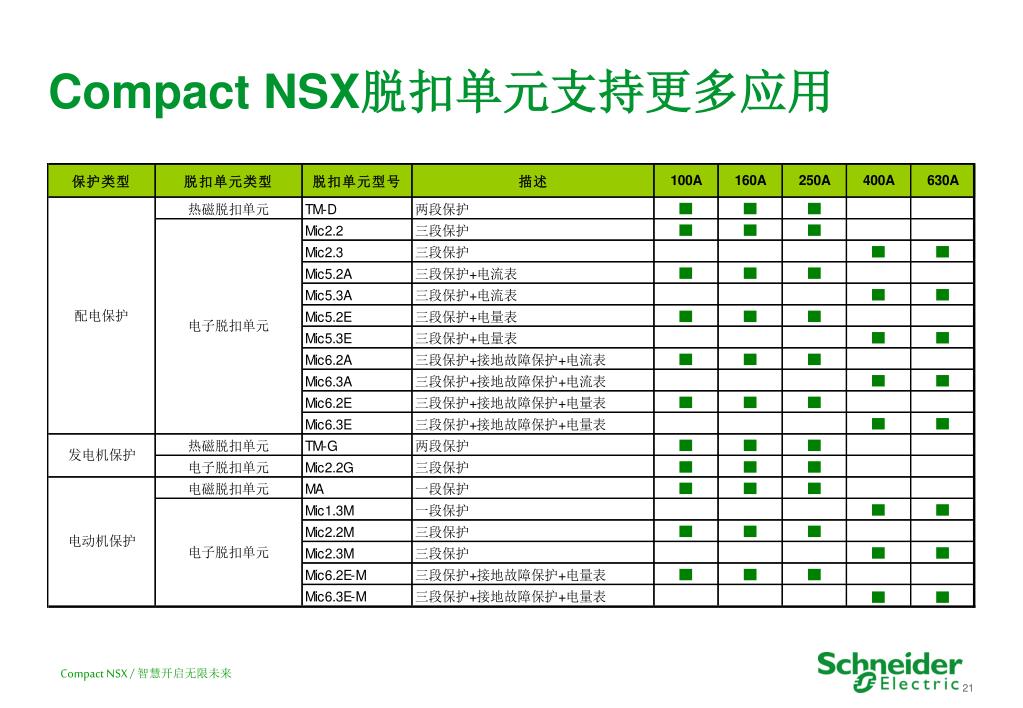

  20. Compact NSX脱扣单元支持更多应用

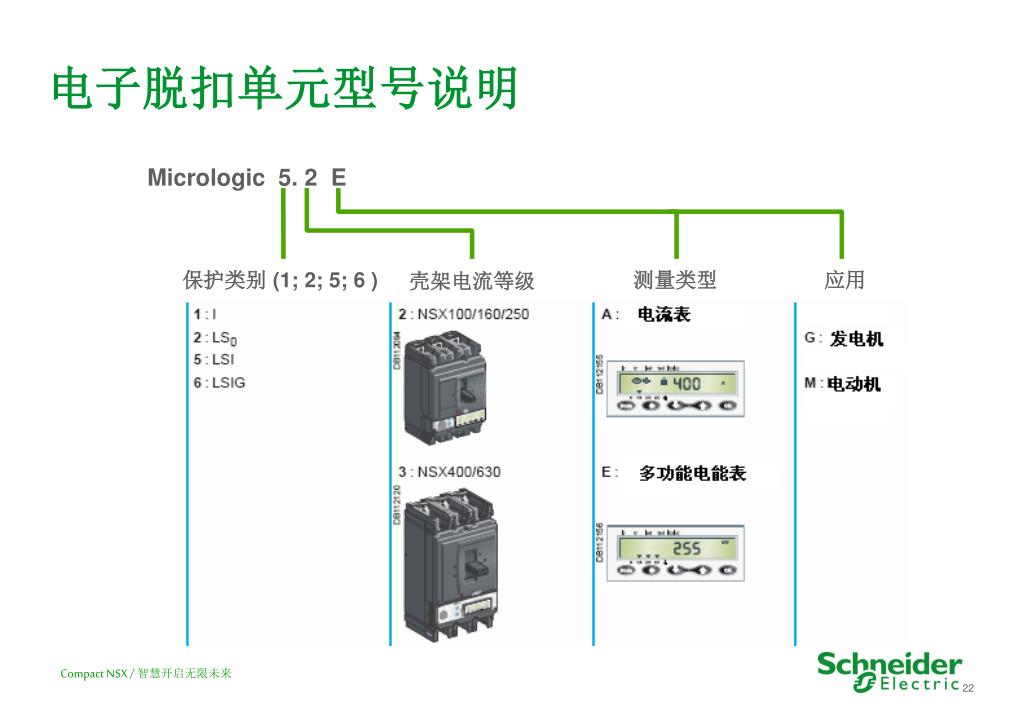

  21. 电子脱扣单元型号说明 Micrologic 5. 2 E 保护类别 (1; 2; 5; 6 ) 壳架电流等级 测量类型 应用

  22. 精准测量与便捷通信

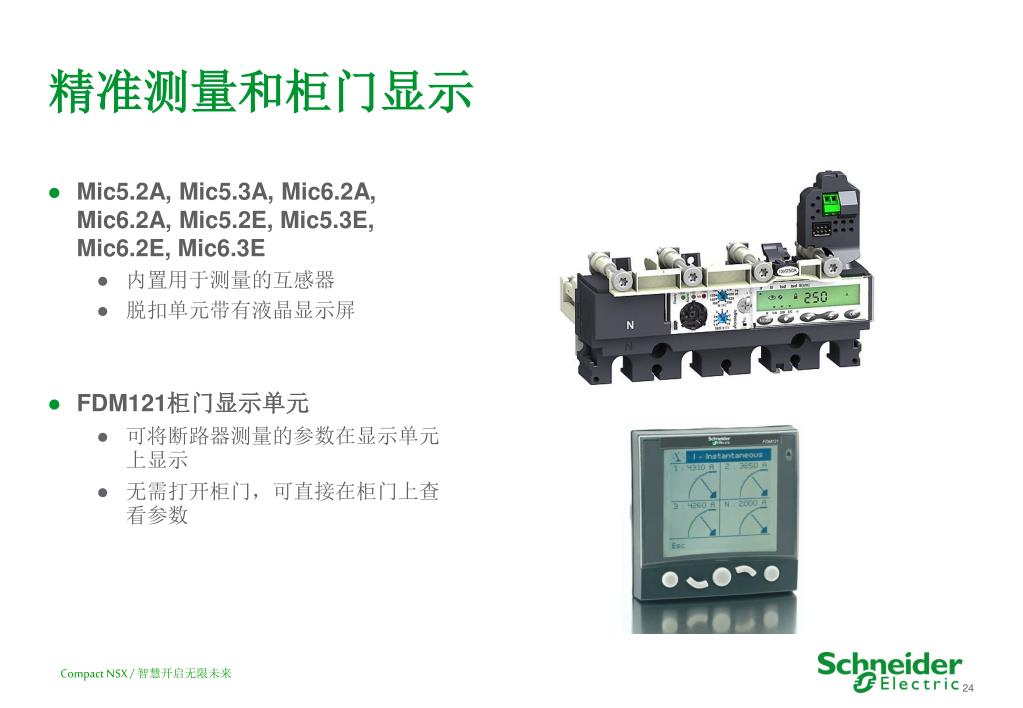

  23. 精准测量和柜门显示 • Mic5.2A, Mic5.3A, Mic6.2A, Mic6.2A, Mic5.2E, Mic5.3E, Mic6.2E, Mic6.3E • 内置用于测量的互感器 • 脱扣单元带有液晶显示屏 • FDM121柜门显示单元 • 可将断路器测量的参数在显示单元上显示 • 无需打开柜门，可直接在柜门上查看参数

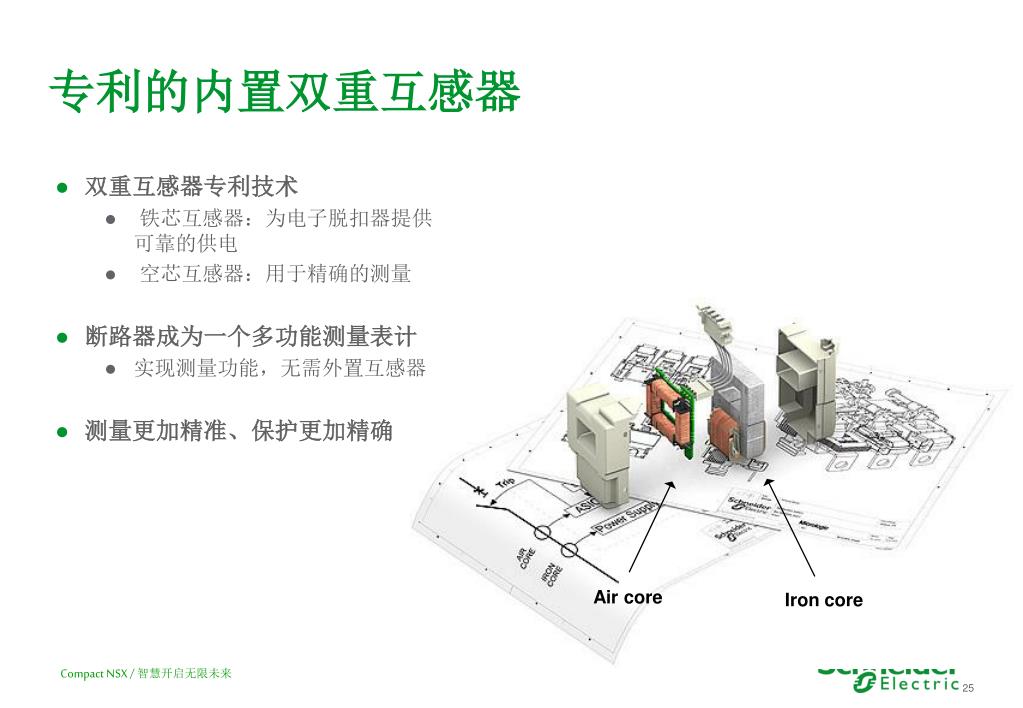

  24. Air core Iron core 专利的内置双重互感器 • 双重互感器专利技术 • 铁芯互感器：为电子脱扣器提供可靠的供电 • 空芯互感器：用于精确的测量 • 断路器成为一个多功能测量表计 • 实现测量功能，无需外置互感器 • 测量更加精准、保护更加精确

  25. 无需打开柜门，显示直观 • FDM121柜门显示单元可以显示所有测量到的电力参数 • 指针式显示 • 柱状图显示 • 数字显示 • 不能显示所有整定的参数值 • 带中文显示 • Micrologic LCD • 可以显示部分电力参数 • 可以显示所有整定的参数值

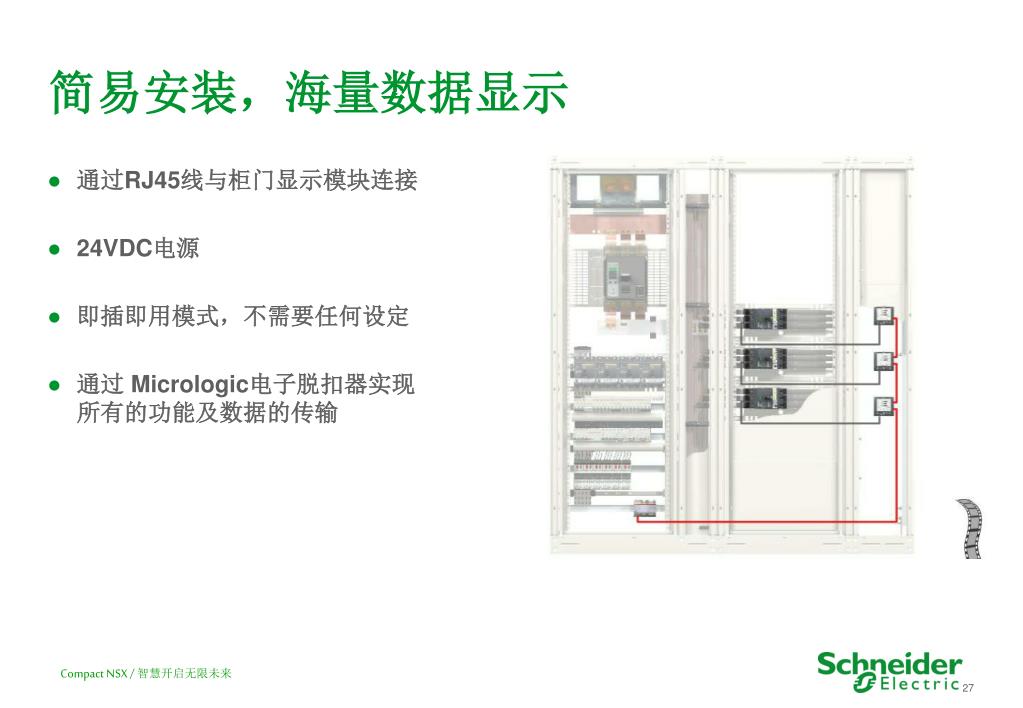

  26. 简易安装，海量数据显示 • 通过RJ45线与柜门显示模块连接 • 24VDC电源 • 即插即用模式，不需要任何设定 • 通过 Micrologic电子脱扣器实现所有的功能及数据的传输

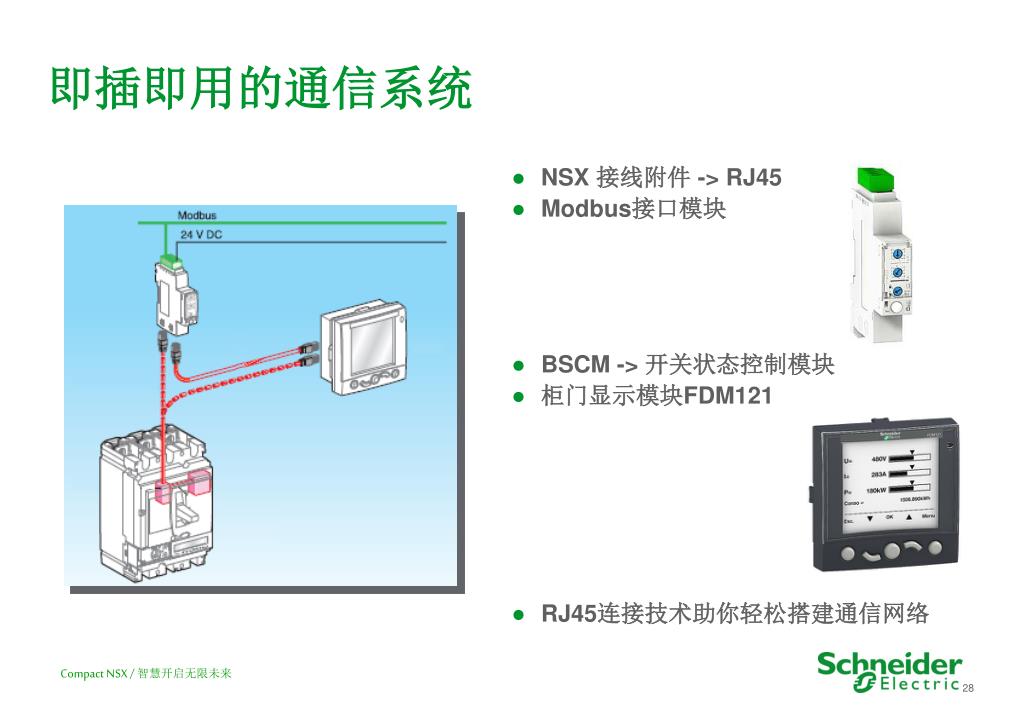

  27. 即插即用的通信系统 • NSX 接线附件 -> RJ45 • Modbus接口模块 • BSCM -> 开关状态控制模块 • 柜门显示模块FDM121 • RJ45连接技术助你轻松搭建通信网络

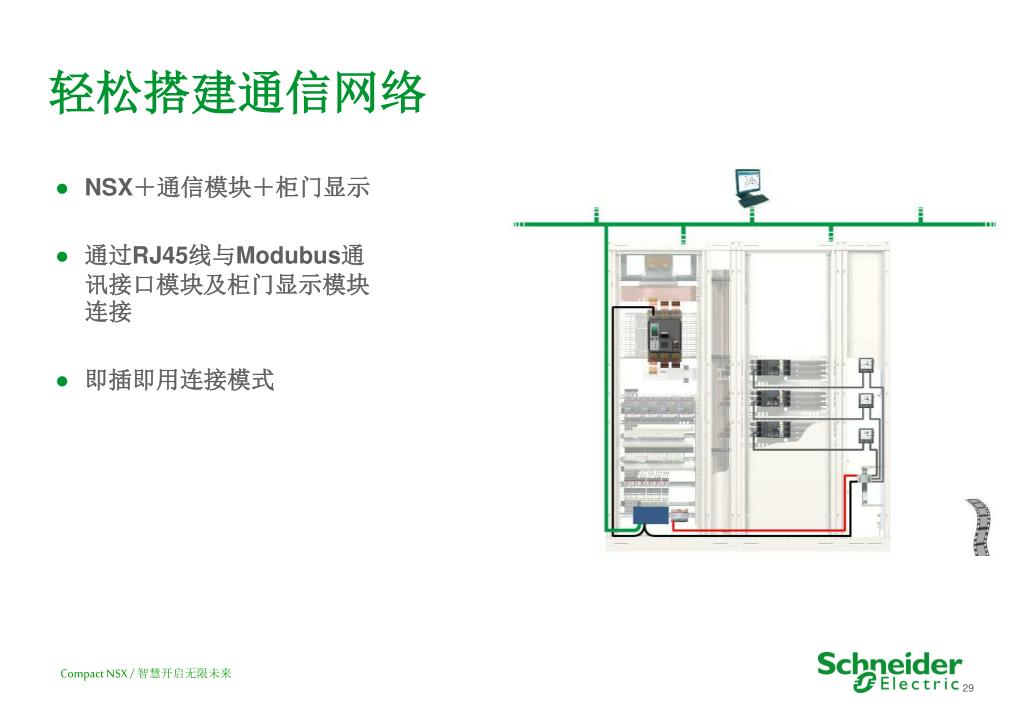

  28. 轻松搭建通信网络 • NSX＋通信模块＋柜门显示 • 通过RJ45线与Modubus通讯接口模块及柜门显示模块连接 • 即插即用连接模式

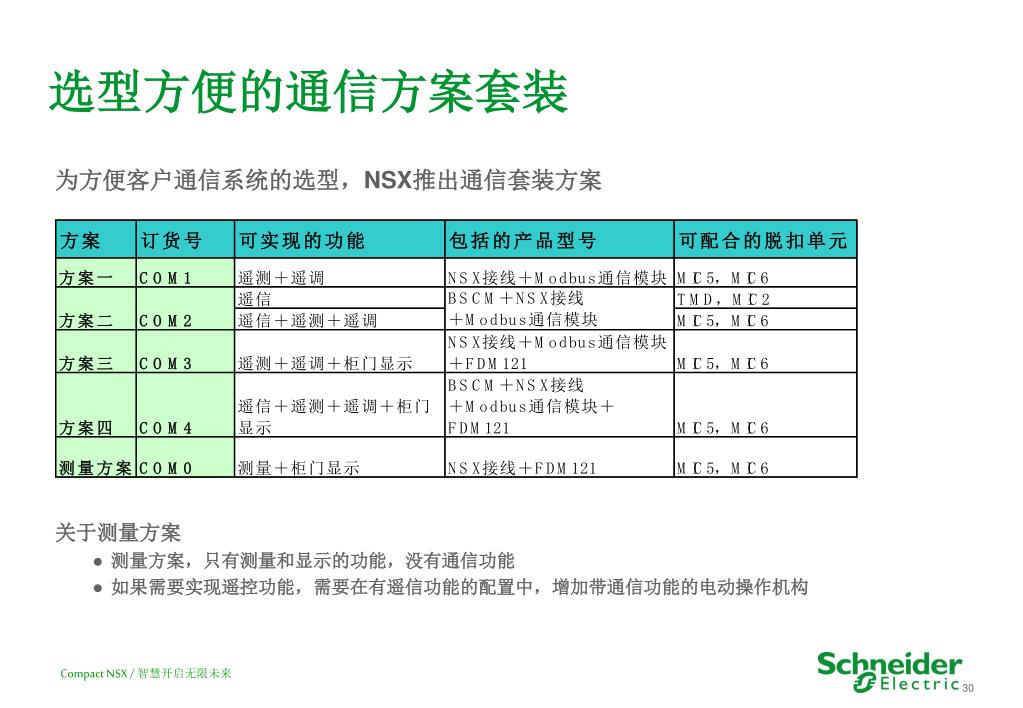

  29. 选型方便的通信方案套装 为方便客户通信系统的选型，NSX推出通信套装方案 关于测量方案 • 测量方案，只有测量和显示的功能，没有通信功能 • 如果需要实现遥控功能，需要在有遥信功能的配置中，增加带通信功能的电动操作机构

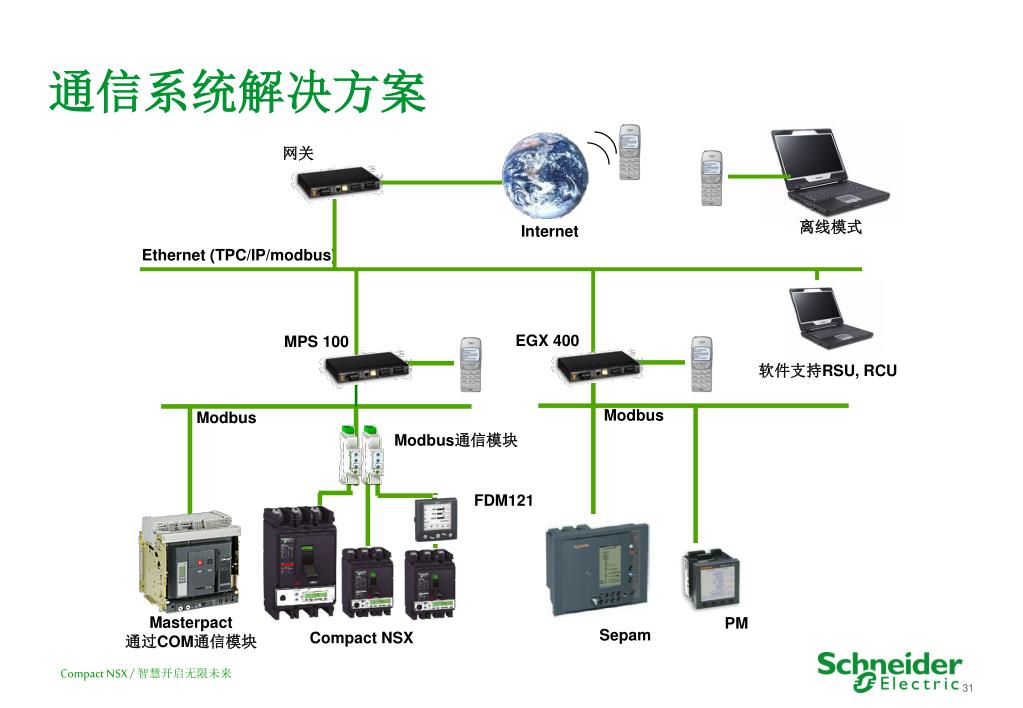

  30. 通信系统解决方案 网关 离线模式 Internet Ethernet (TPC/IP/modbus) EGX 400 MPS 100 软件支持RSU, RCU Modbus Modbus Modbus通信模块 FDM121 Masterpact 通过COM通信模块 PM Sepam Compact NSX

  31. Compact NSX 全面电能管理

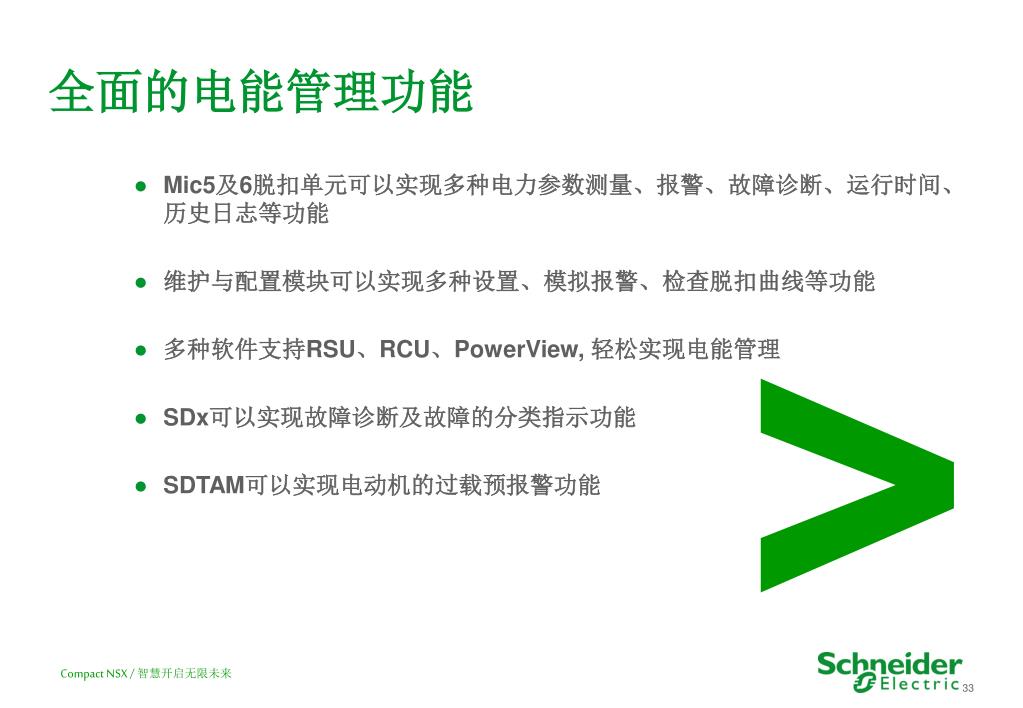

  32. 全面的电能管理功能 • Mic5及6脱扣单元可以实现多种电力参数测量、报警、故障诊断、运行时间、历史日志等功能 • 维护与配置模块可以实现多种设置、模拟报警、检查脱扣曲线等功能 • 多种软件支持RSU、RCU、PowerView, 轻松实现电能管理 • SDx可以实现故障诊断及故障的分类指示功能 • SDTAM可以实现电动机的过载预报警功能 >

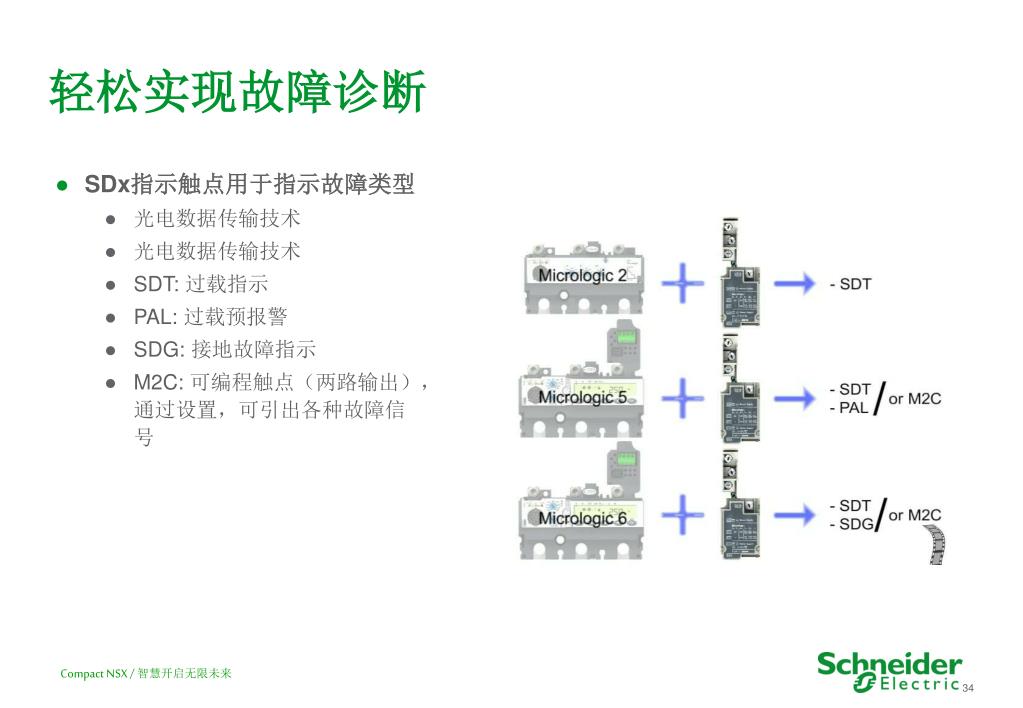

  33. 轻松实现故障诊断 • SDx指示触点用于指示故障类型 • 光电数据传输技术 • 光电数据传输技术 • SDT: 过载指示 • PAL: 过载预报警 • SDG: 接地故障指示 • M2C: 可编程触点（两路输出），通过设置，可引出各种故障信号

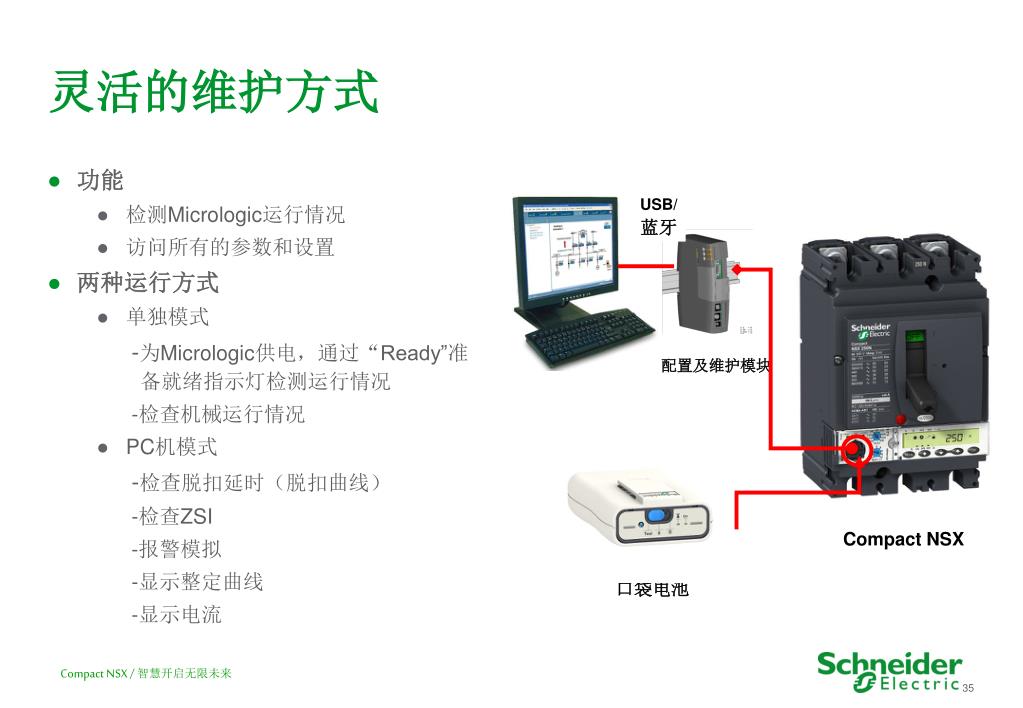

  34. 灵活的维护方式 USB/ 蓝牙 配置及维护模块 • 功能 • 检测Micrologic运行情况 • 访问所有的参数和设置 • 两种运行方式 • 单独模式 -为Micrologic供电，通过“Ready”准备就绪指示灯检测运行情况 -检查机械运行情况 • PC机模式 -检查脱扣延时（脱扣曲线） -检查ZSI -报警模拟 -显示整定曲线 -显示电流 Compact NSX 口袋电池

  35. 完全选择性与级联技术

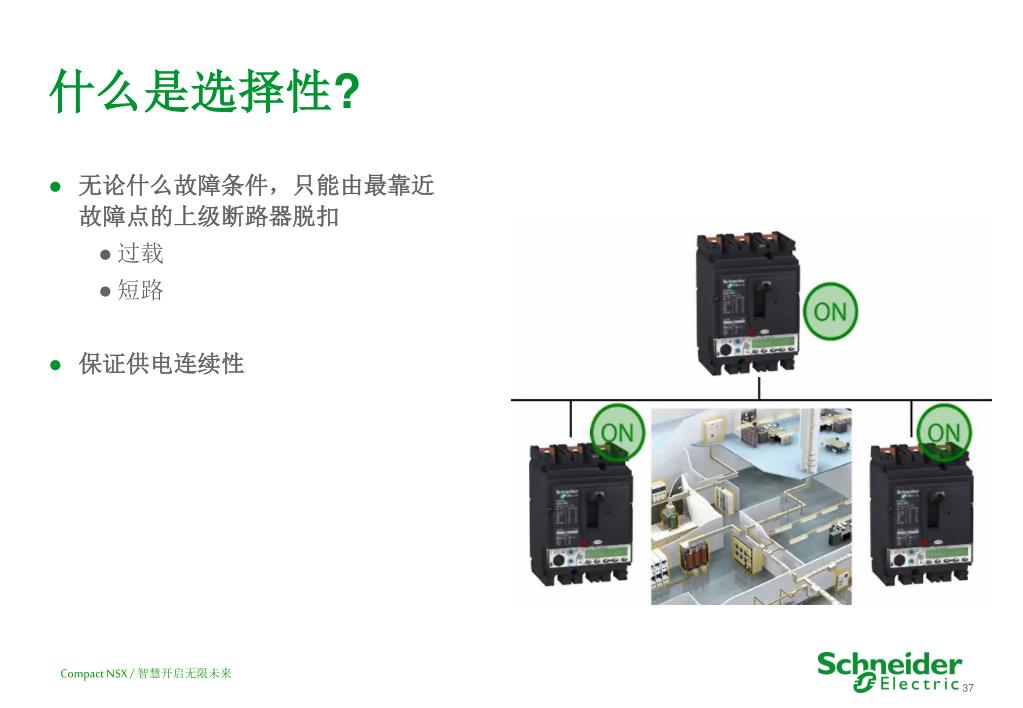

  36. 什么是选择性? • 无论什么故障条件，只能由最靠近故障点的上级断路器脱扣 • 过载 • 短路 • 保证供电连续性

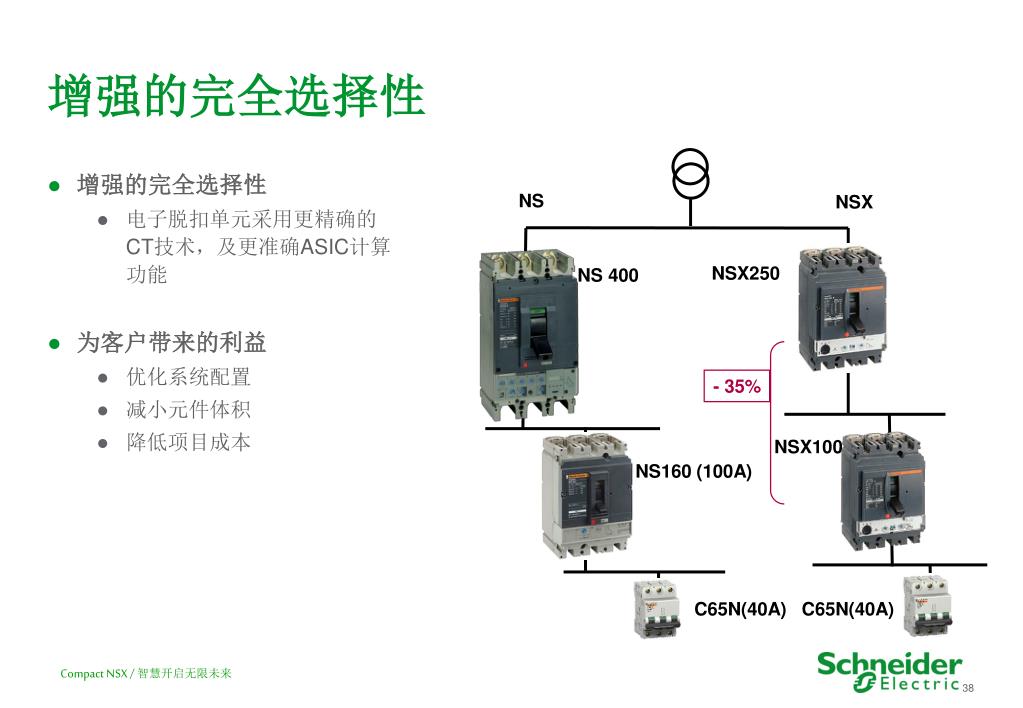

  37. NS NSX NSX250 NS 400 - 35% NSX100 NS160 (100A) C65N(40A) C65N(40A) 增强的完全选择性 • 增强的完全选择性 • 电子脱扣单元采用更精确的CT技术，及更准确ASIC计算功能 • 为客户带来的利益 • 优化系统配置 • 减小元件体积 • 降低项目成本

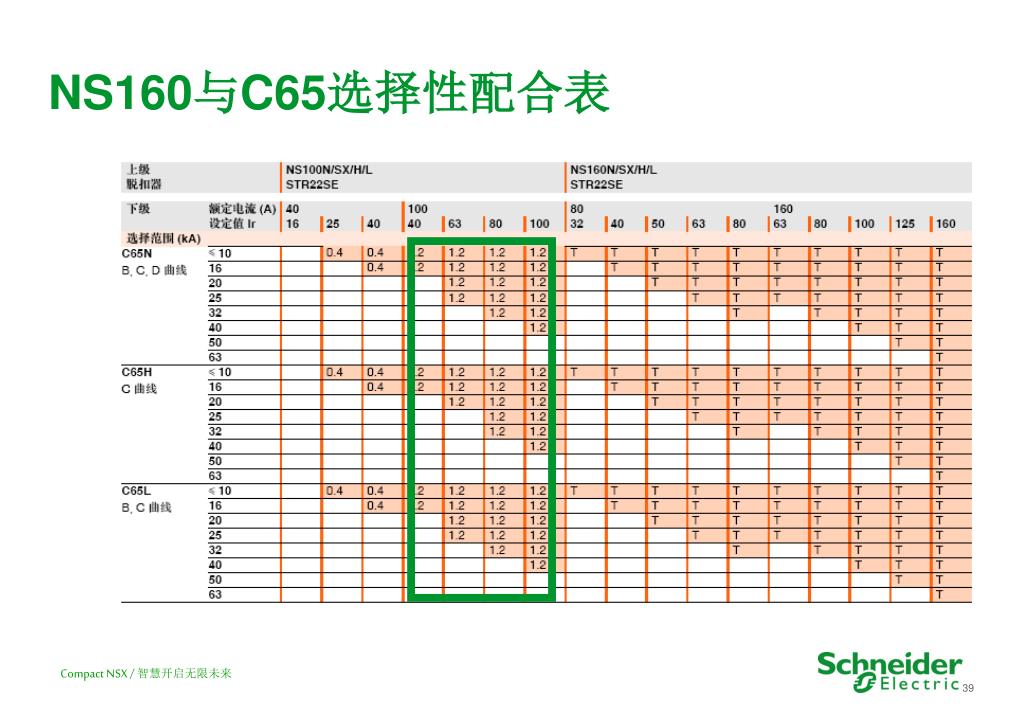

  38. NS160与C65选择性配合表

  39. NSX100与C65选择性配合表

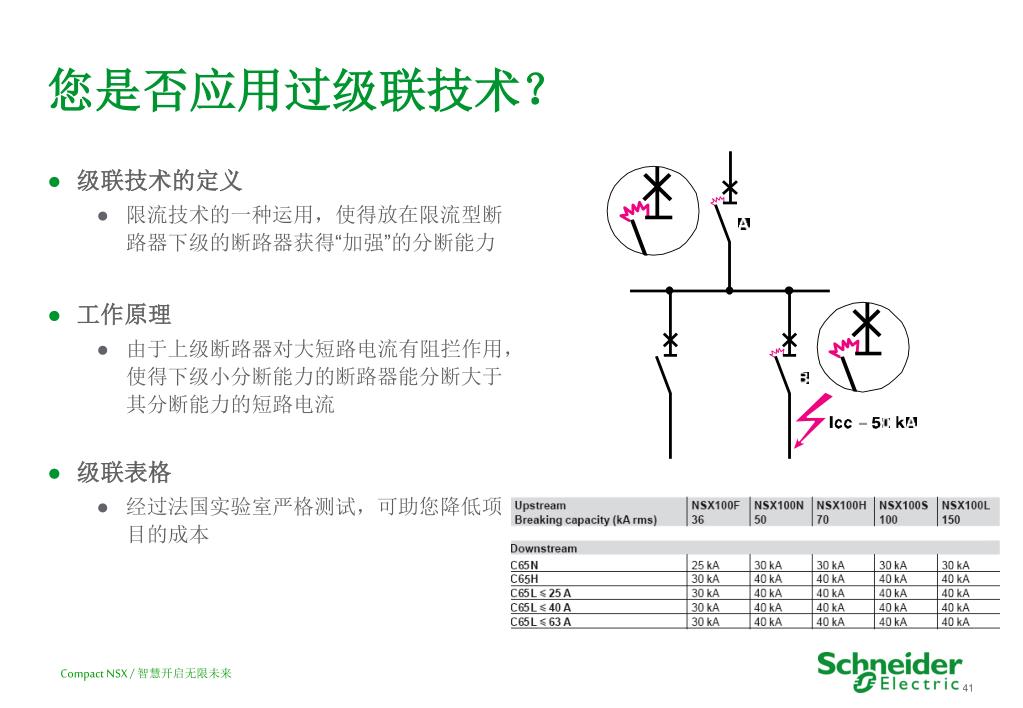

  40. 您是否应用过级联技术？ • 级联技术的定义 • 限流技术的一种运用，使得放在限流型断路器下级的断路器获得“加强”的分断能力 • 工作原理 • 由于上级断路器对大短路电流有阻拦作用，使得下级小分断能力的断路器能分断大于其分断能力的短路电流 • 级联表格 • 经过法国实验室严格测试，可助您降低项目的成本

  41. Compact NSX 选型指南与应用

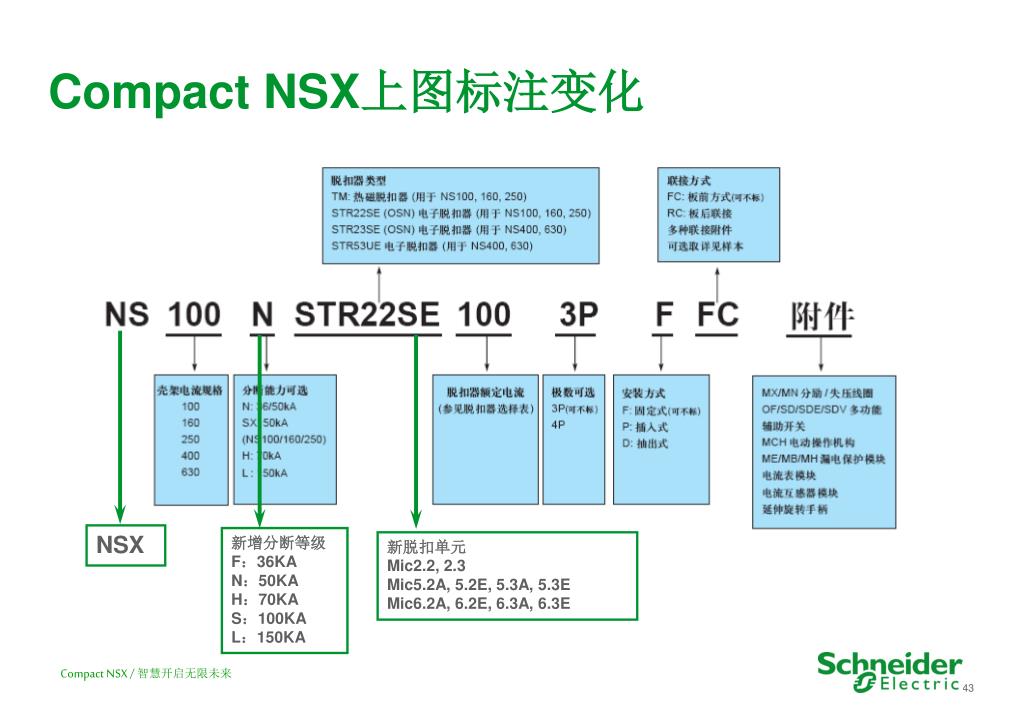

  42. NSX 新增分断等级 F：36KA N：50KA H：70KA S：100KA L：150KA 新脱扣单元 Mic2.2, 2.3 Mic5.2A, 5.2E, 5.3A, 5.3E Mic6.2A, 6.2E, 6.3A, 6.3E Compact NSX上图标注变化

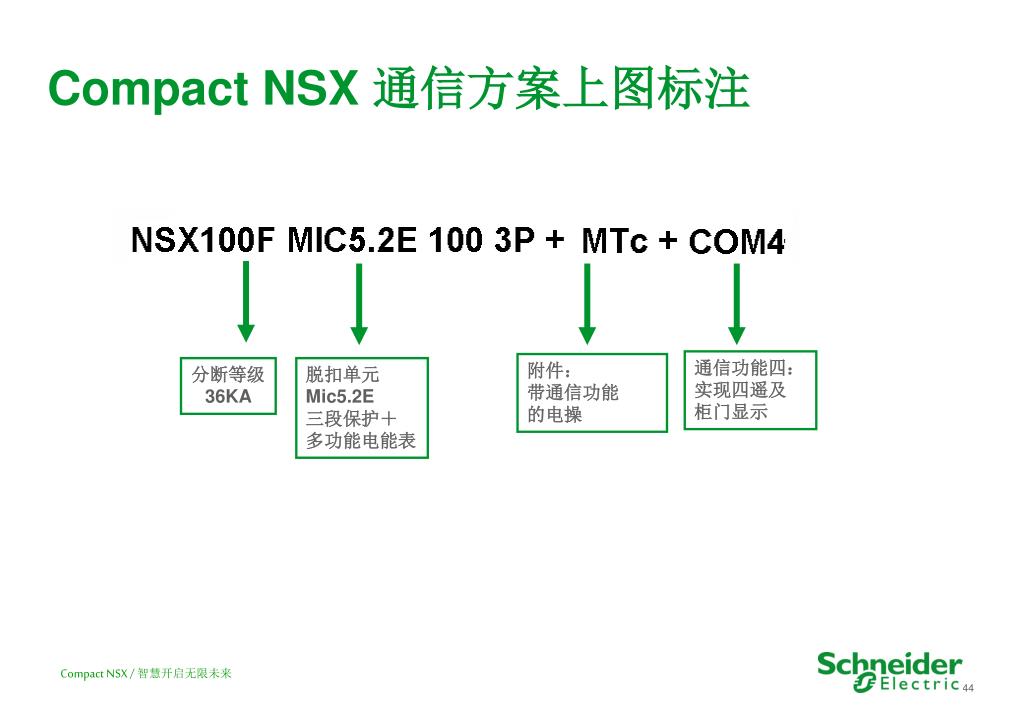

  43. Compact NSX通信方案上图标注 通信功能四： 实现四遥及 柜门显示 附件： 带通信功能 的电操 分断等级 36KA 脱扣单元 Mic5.2E 三段保护＋ 多功能电能表

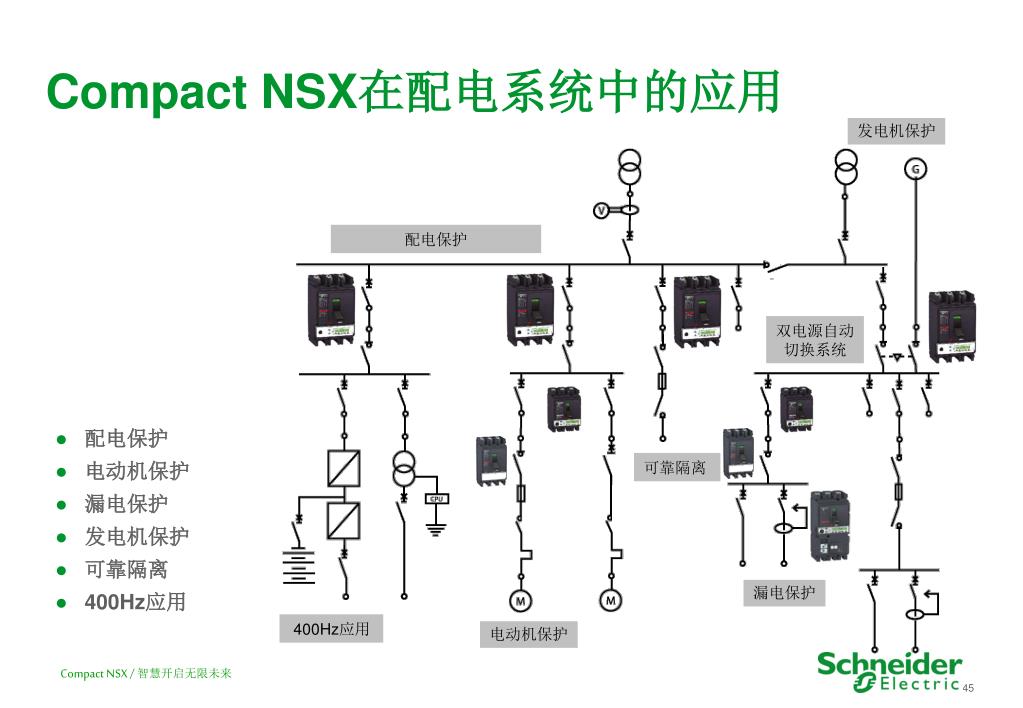

  44. 发电机保护 配电保护 双电源自动 切换系统 可靠隔离 漏电保护 400Hz应用 电动机保护 Compact NSX在配电系统中的应用 • 配电保护 • 电动机保护 • 漏电保护 • 发电机保护 • 可靠隔离 • 400Hz应用

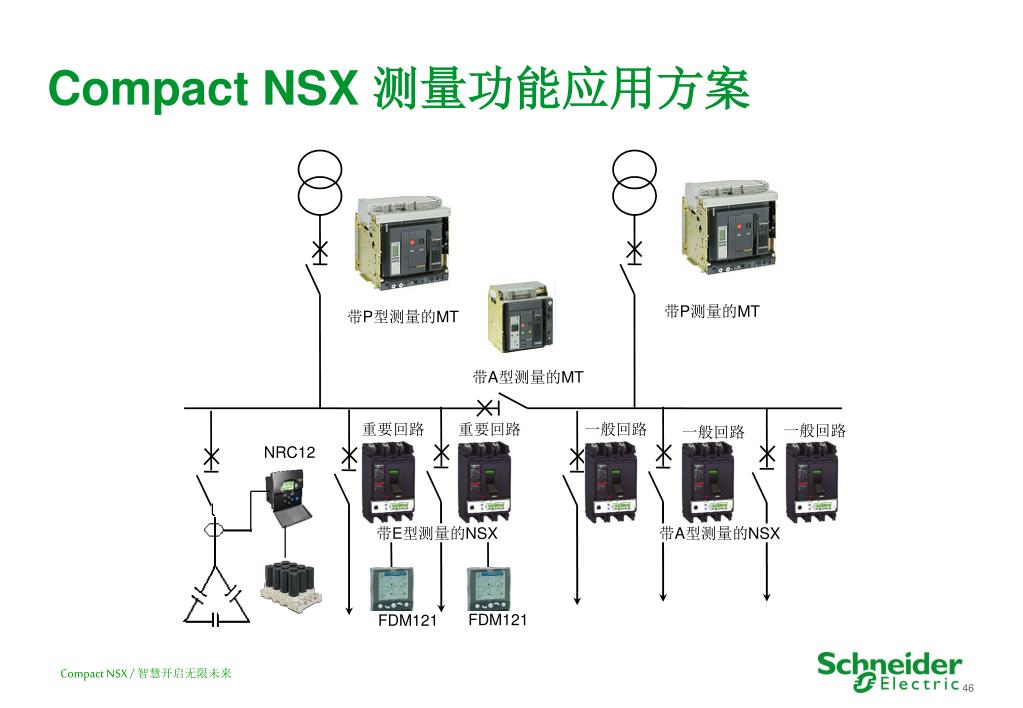

  45. 带P测量的MT 带P型测量的MT 带A型测量的MT 重要回路 重要回路 一般回路 一般回路 一般回路 NRC12 带E型测量的NSX 带A型测量的NSX FDM121 FDM121 Compact NSX 测量功能应用方案

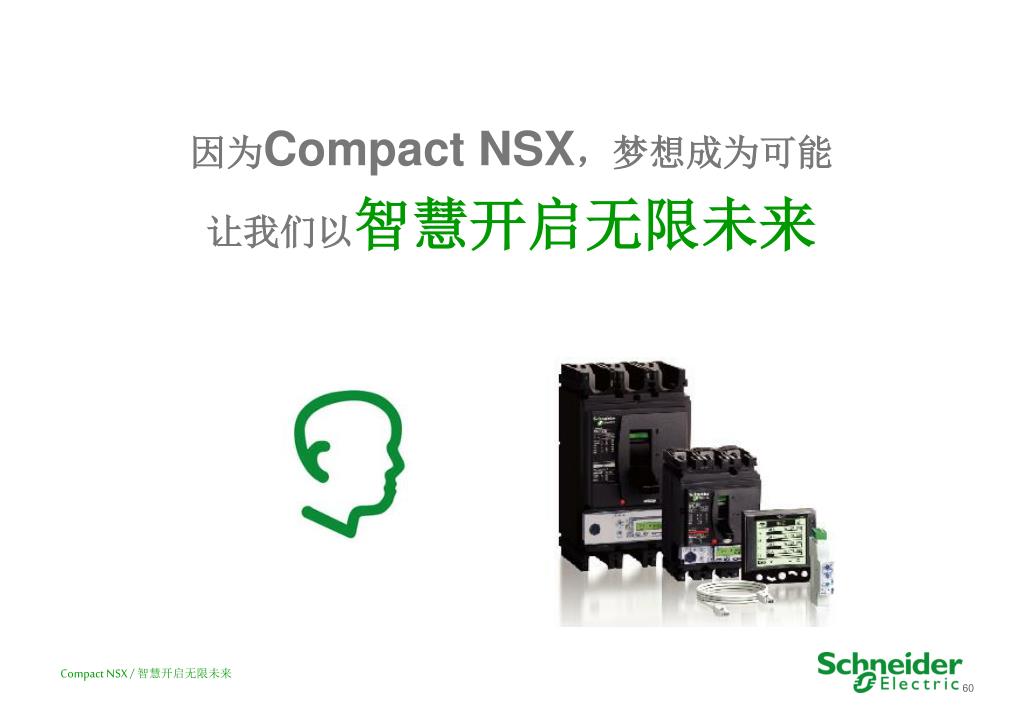

  46. 因为Compact NSX，梦想成为可能 让我们以智慧开启无限未来
