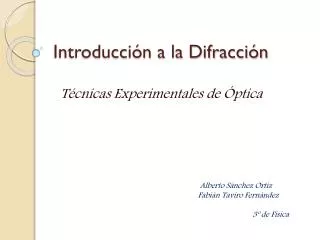

Introducción a la Difracción. Técnicas Experimentales de Óptica. Alberto Sánchez Ortiz Fabián Taviro Fernández 3º de Física. Objetivos. Familiarizarse con el fenómeno de la difracción Obtención de los patrones de Fraunhofer de algunas aberturas

damon
Download Presentation

Introducción a la Difracción

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Introducción a la Difracción Técnicas Experimentales de Óptica Alberto Sánchez Ortiz Fabián Taviro Fernández 3º de Física

  2. Objetivos • Familiarizarse con el fenómeno de la difracción • Obtención de los patrones de Fraunhofer de algunas aberturas • Medir las dimensiones geométricas de esas aberturas (Periodo de la red, diámetro y separación entre los círculos idénticos de una abertura circular doble..)

  3. Material Utilizado • Banco de Óptica • Láser He-Ne ( =632,8nm)

  4. Material Utilizado • 2 Lentes Convergentes • Microscopio conectado a una cámara CCD

  5. Material Utilizado • Deslizadores micrométricos • Soporte para el extremo de la fibra • Pinza para filtros grises • Soporte portaobjetos giratorio • Rendija giratoria de anchura variable • Diafragmas circulares de diversos diámetros • Aberturas circulares, cuadradas y rectangular • 2 redes de Difracción

  6. Introducción Teórica • Uno de los montajes utilizados es el siguiente:

  7. Introducción Teórica • La distribución de amplitud en el plano focal de L es: • La intensidad es proporcional al cuadrado de la amplitud: Transformada de fourier de la transmitancia del objeto Factor de escala Transformada de fourier de

  8. Introducción Teórica • Abertura Rectangular • La separación entre mínimos en la dirección x e y:

  9. Introducción Teórica • Abertura Rectangular

  10. Introducción Teórica • Rendija vertical de anchura Lx (Ly>>Lx) • La energía se redistribuye en el eje x

  11. Introducción Teórica • Abertura circular • Donde: • El diámetro del primer anillo de • Intensidad sigue la ecuación: Coordenada Radial Función de Bessel

  12. Introducción Teórica • Abertura circular

  13. Introducción Teórica • Doble abertura • Donde: Intensidad abertura simple Periodo La figura de difracción está formada por: - Patrón de franjas cosenoidales (Young) -Patrón de Fraunhofer para la abertura simple (modulación)

  14. Introducción Teórica • Doble abertura • Veamos como el diámetro L´ no afecta al periodo

  15. Introducción Teórica • Red de difracción Unidimensional • Donde: d=Periodo de la red • Coeficientes desarrollo Fourier • Definimos Separación entre órdenes de difracción

  16. Introducción Teórica • Red de difracción Unidimensional Comprobemos que la distancia entre órdenes de difracción depende de la distancia focal

  17. Introducción Teórica • Luz esférica convergente • Cambiamos el montaje • Cambio: f z

  18. Desarrollo Experimental. Parte 1 1.- Observación cualitativa de forma y escala de la figura de difracción. L’=0,5mm L’ = 1mm L’ = 1,5mm L’ = 2mm

  19. Desarrollo Experimental. Parte 1 1.- Medimos el disco de Airy para dos aberturas y comprobamos que se cumple:

  20. Desarrollo Experimental. Parte 1 1.- Los diámetros de las aberturas y los Discos de Airy:

  21. Desarrollo Experimental. Parte 1 1.- Valores teóricos y experimentales de f:

  22. Desarrollo Experimental. Parte 1 2.- Estudio de la anchura y orientación de una rendija sobre el patrón. • Si giras la rendija, el patrón gira con él. Debido a que la onda incidente es una onda plana y la lente tiene simetría axial. • Si la anchura de la rendija se hace mayor, la distancia entre máximos se hace cada vez menor. http://www.ub.es/javaoptics/applets/DifracEs.html

  23. Desarrollo Experimental. Parte 1 3.- Verificación de que: Igual 2a p no se modifica. Igual L’ f no se modifica.

  24. Desarrollo Experimental. Parte 1 • Familia con L’ constante: Igual L’ f no se modifica

  25. Desarrollo Experimental. Parte 1 • Familia con 2a constante: Igual 2a p no se modifica

  26. Desarrollo Experimental. Parte 2 Cambiamos el montaje: ¡HAZ CONVERGENTE!

  27. Desarrollo Experimental. Parte 2 • Comprobación de las ecuaciones:

  28. Desarrollo Experimental. Parte 2 • Medimos p e f :

  29. Desarrollo Experimental. Parte 2 • Medimos L’ y 2a, para obtener p e f:

  30. Desarrollo Experimental. Parte 2 • Valores de p e f: Posición abertura: 57,1 cm Posición plano observación: 70,2 cm z = 13,4 cm

  31. Desarrollo Experimental. Parte 2 • Comparación valores p e f: ¡Discrepancia significativa!

  32. Otras Posibilidades • Red de difracción N≈8mm-1 • Diafragma de f = 3mm

  33. Otras Posibilidades • Comprobar frecuencia espacial con: • Dos distancias axiales: z = 13,4 cm z = 8,5 cm

  34. Otras Posibilidades • Para z = 13,4 cm:

  35. Otras Posibilidades • Para z = 8,5 cm:

  36. Otras Posibilidades • Resultado final N≈8mm-1 ¡Discrepancia NO significativa!
