第一节 抽油装置及泵的工作原理. 教学目的:. 教学重点、难点:. 了解抽油机的工作原理,对抽油杆有一定的认识,掌握抽油泵的工作原理。. 教学重点. 1 、抽油机的工作原理 2 、抽油泵的工作原理. 教学难点. 抽油泵上下冲程中载荷变化、凡尔开关等. 教法说明:. 课堂讲授并辅助以多媒体课件展示相关的图形和动画。. 教学内容:. 抽油装置 泵的工作原理. 设备组成. 一、抽油装置. 抽油机. 抽油杆. 抽油泵. 其它附件. 抽油过程介绍. ( 一 ) 抽油机. 有杆深井泵采油的主要地面设备,它将电能转化为机械能,将旋转运动转化成往复运动。

damon
Download Presentation

第一节 抽油装置及泵的工作原理

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

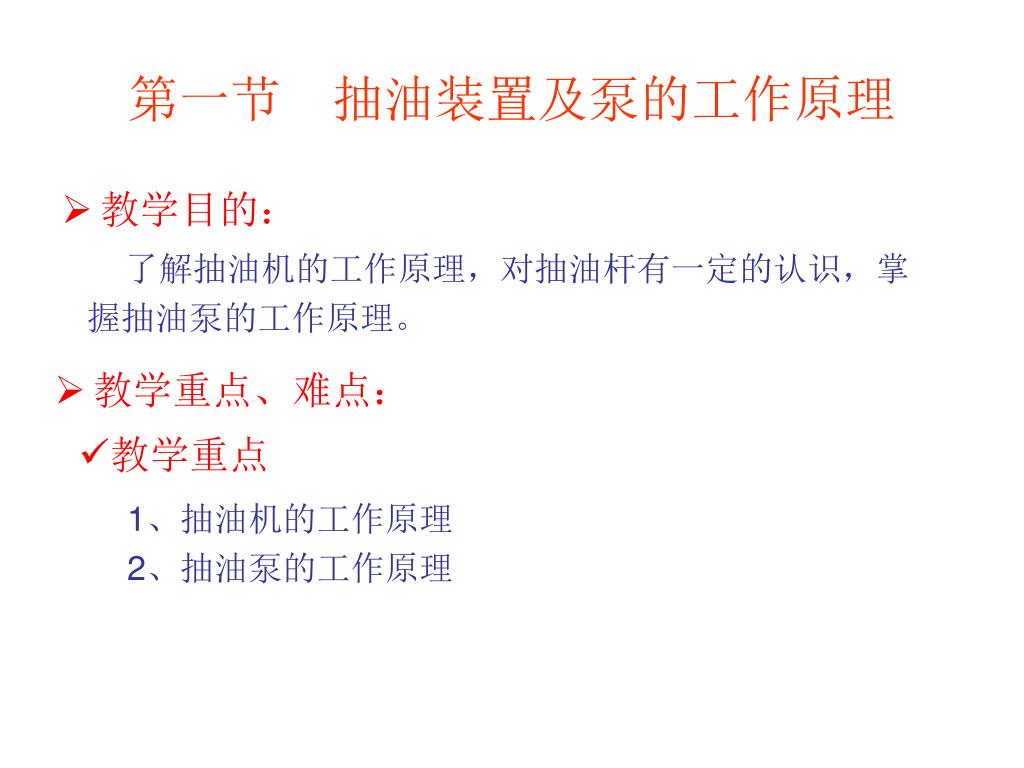

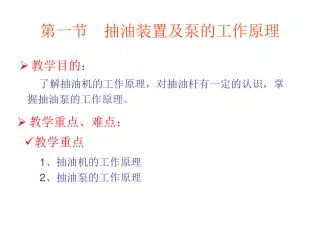

  1. 第一节 抽油装置及泵的工作原理 • 教学目的: • 教学重点、难点: 了解抽油机的工作原理,对抽油杆有一定的认识,掌握抽油泵的工作原理。 • 教学重点 1、抽油机的工作原理 2、抽油泵的工作原理

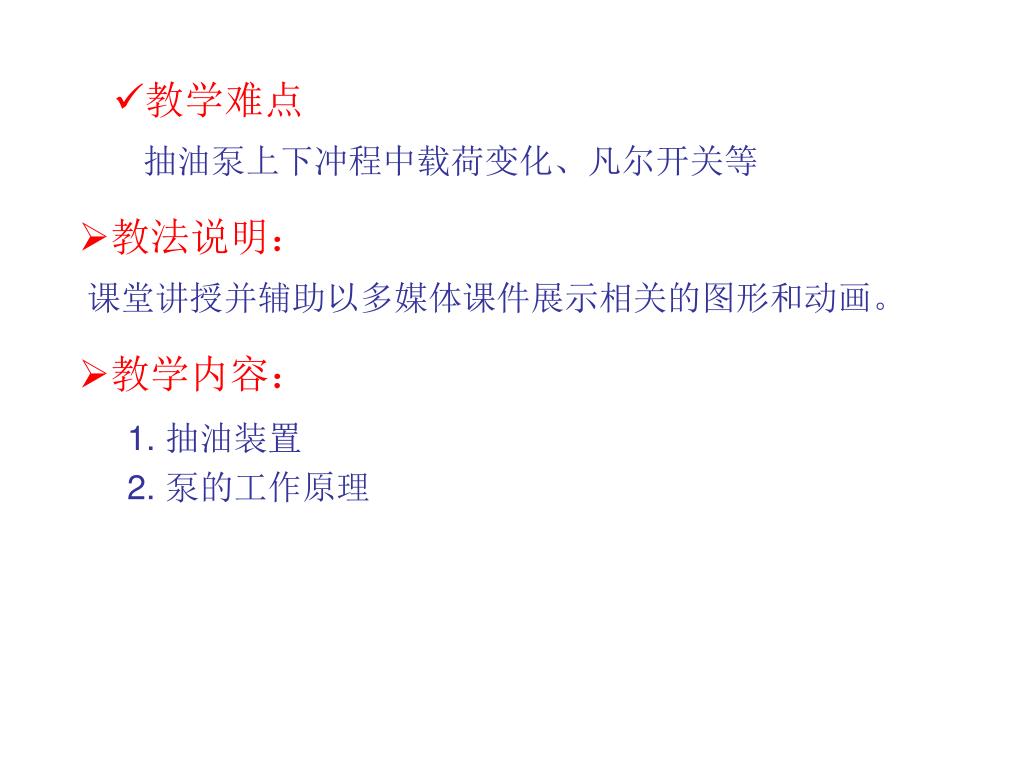

  2. 教学难点 抽油泵上下冲程中载荷变化、凡尔开关等 • 教法说明: 课堂讲授并辅助以多媒体课件展示相关的图形和动画。 • 教学内容: • 抽油装置 • 泵的工作原理

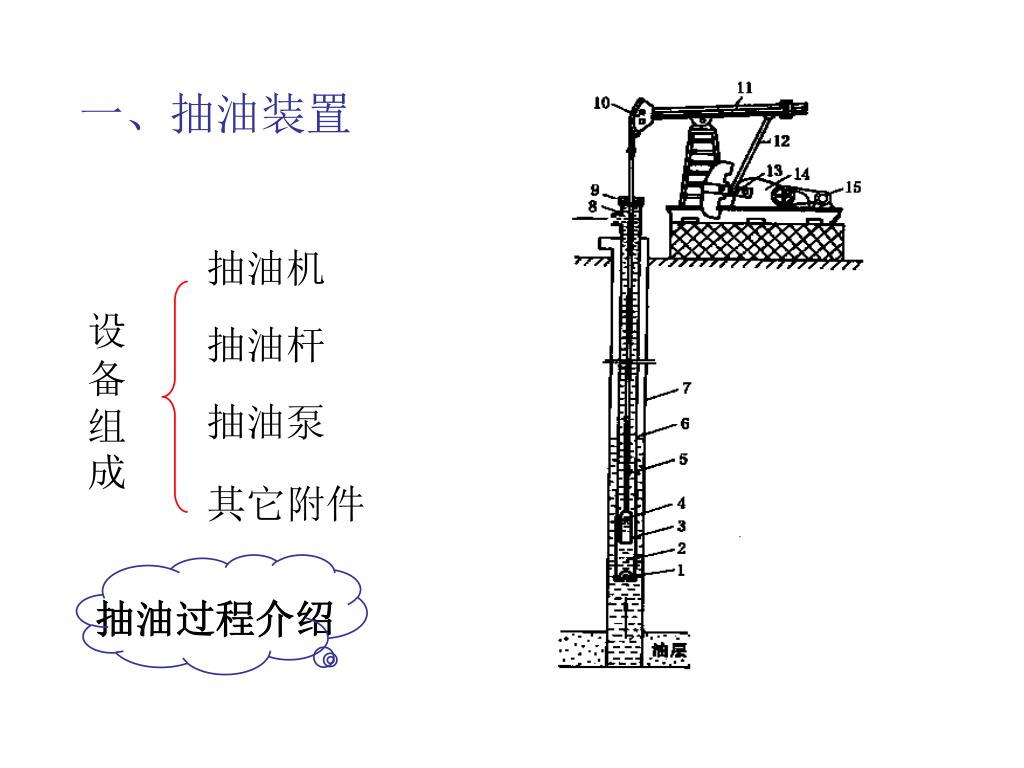

  3. 设备组成 一、抽油装置 抽油机 抽油杆 抽油泵 其它附件 抽油过程介绍

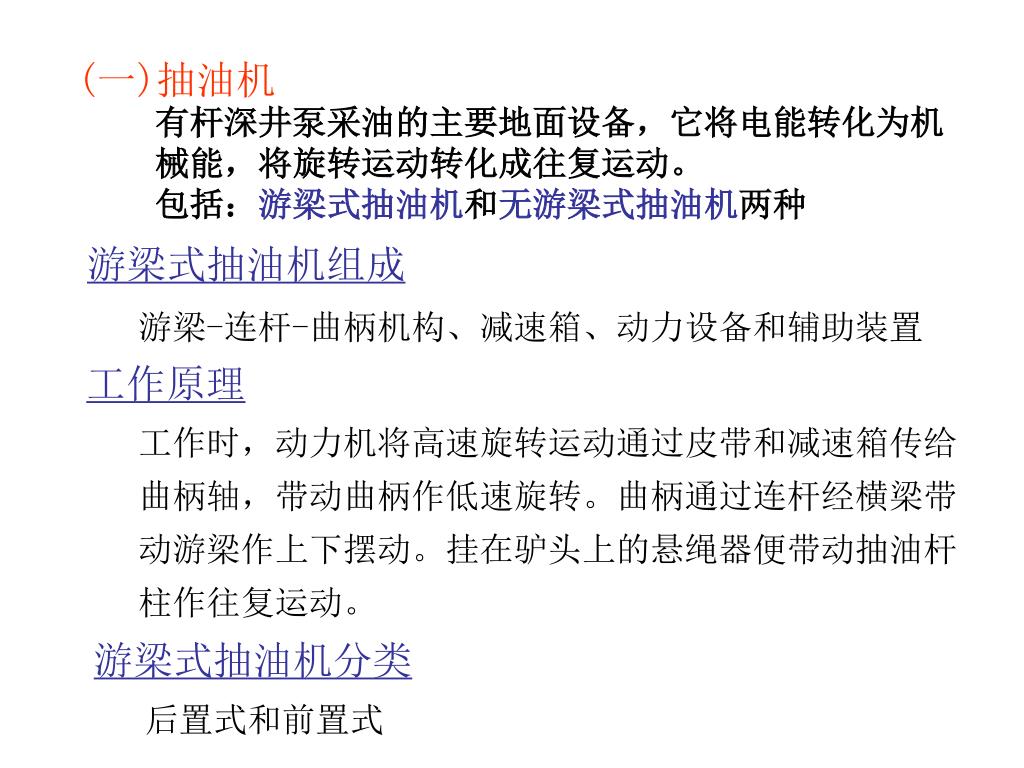

  4. (一)抽油机 有杆深井泵采油的主要地面设备,它将电能转化为机械能,将旋转运动转化成往复运动。 包括:游梁式抽油机和无游梁式抽油机两种 游梁式抽油机组成 游梁-连杆-曲柄机构、减速箱、动力设备和辅助装置 工作原理 工作时,动力机将高速旋转运动通过皮带和减速箱传给曲柄轴,带动曲柄作低速旋转。曲柄通过连杆经横梁带动游梁作上下摆动。挂在驴头上的悬绳器便带动抽油杆柱作往复运动。 游梁式抽油机分类 后置式和前置式

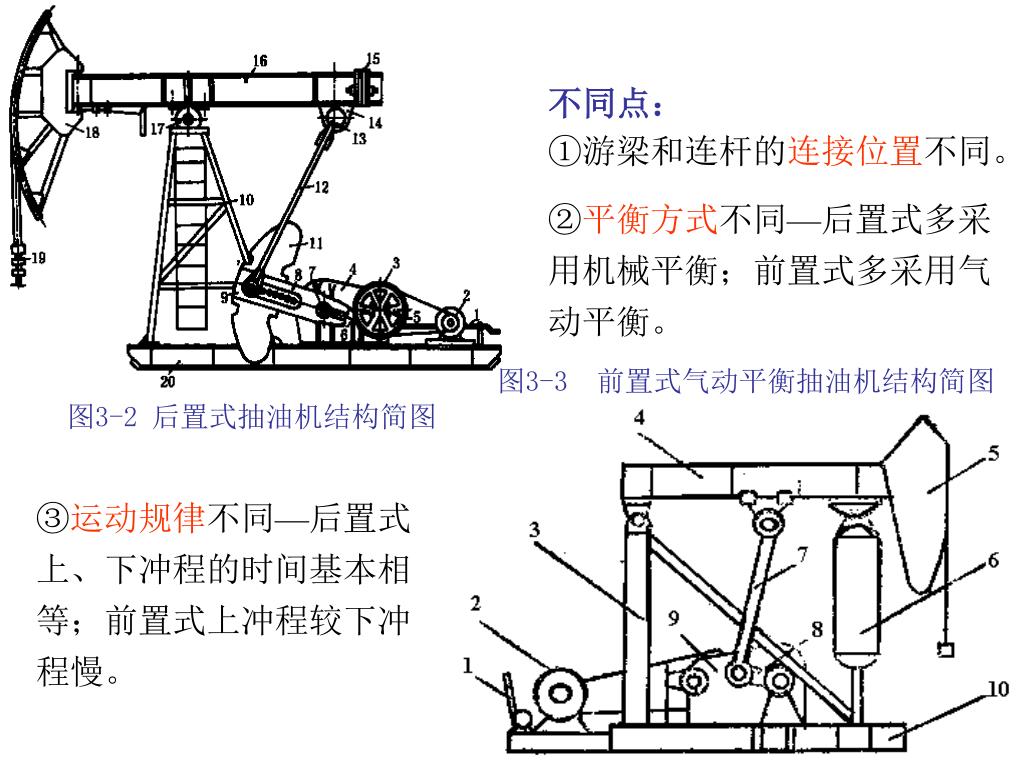

  5. 图3-3 前置式气动平衡抽油机结构简图 图3-2 后置式抽油机结构简图 不同点: ①游梁和连杆的连接位置不同。 ②平衡方式不同—后置式多采用机械平衡;前置式多采用气动平衡。 ③运动规律不同—后置式上、下冲程的时间基本相等;前置式上冲程较下冲程慢。

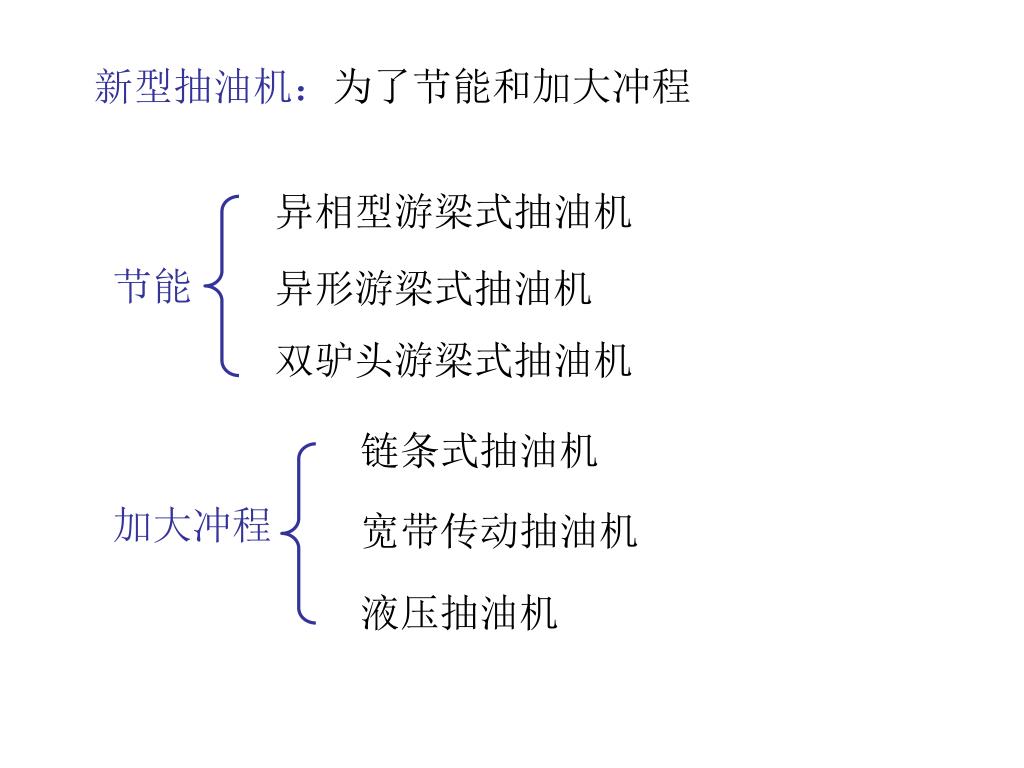

  6. 异相型游梁式抽油机 异形游梁式抽油机 双驴头游梁式抽油机 链条式抽油机 宽带传动抽油机 液压抽油机 新型抽油机:为了节能和加大冲程 节能 加大冲程

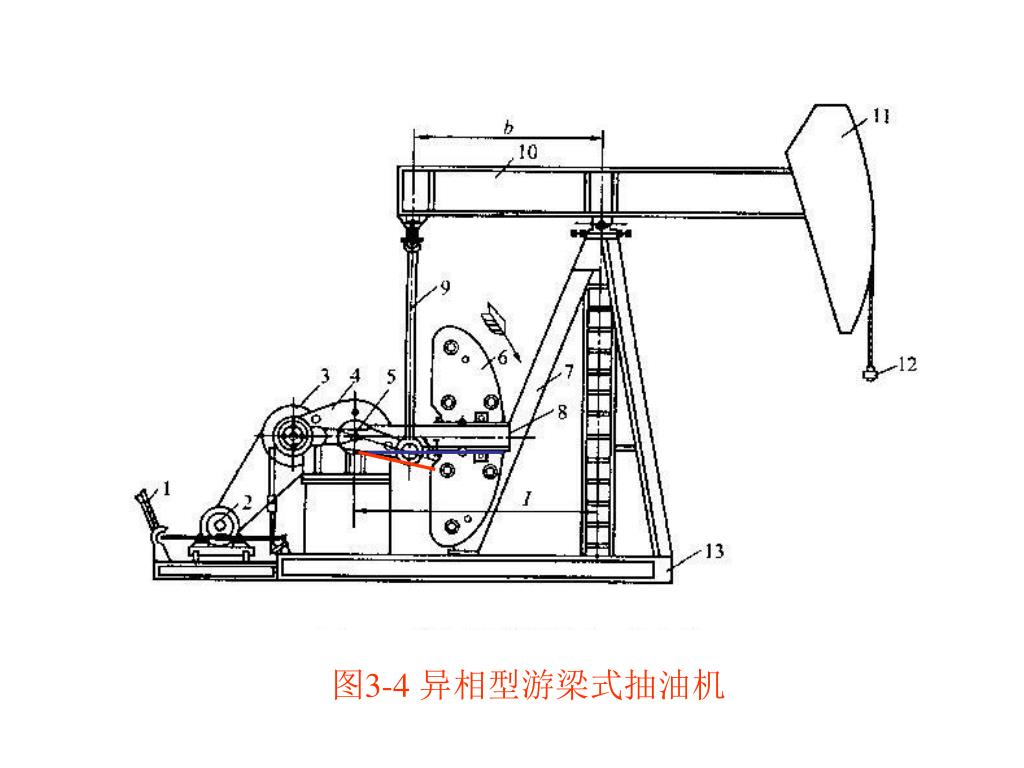

  7. 图3-4 异相型游梁式抽油机

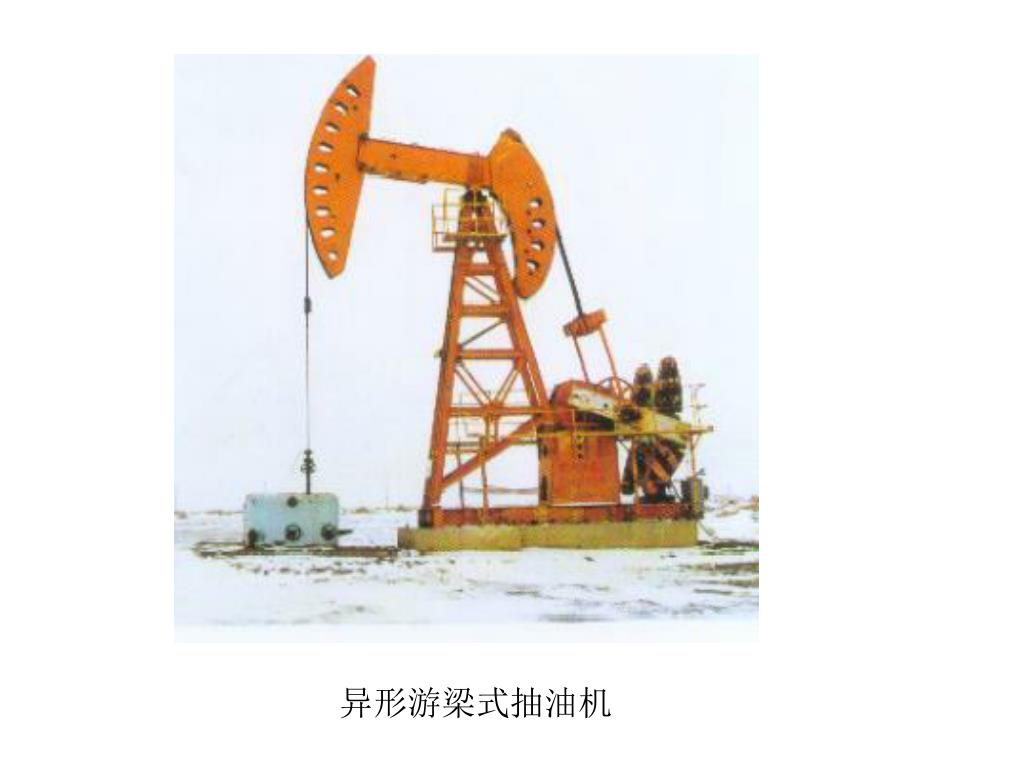

  8. 异形游梁式抽油机

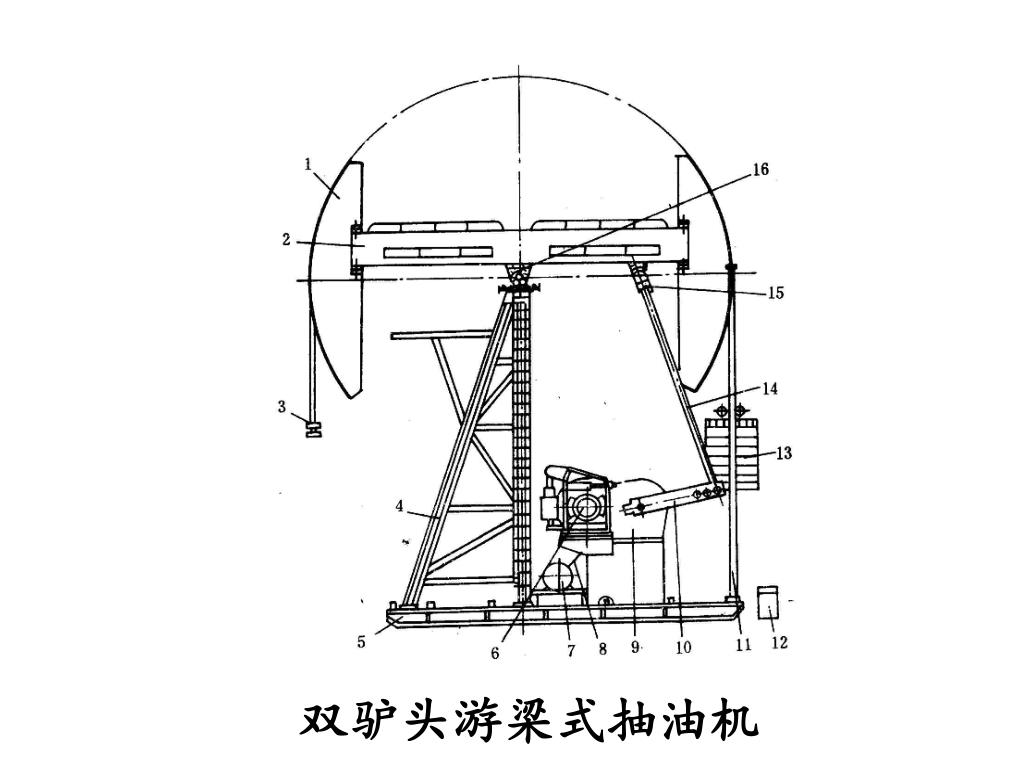

  9. 双驴头游梁式抽油机

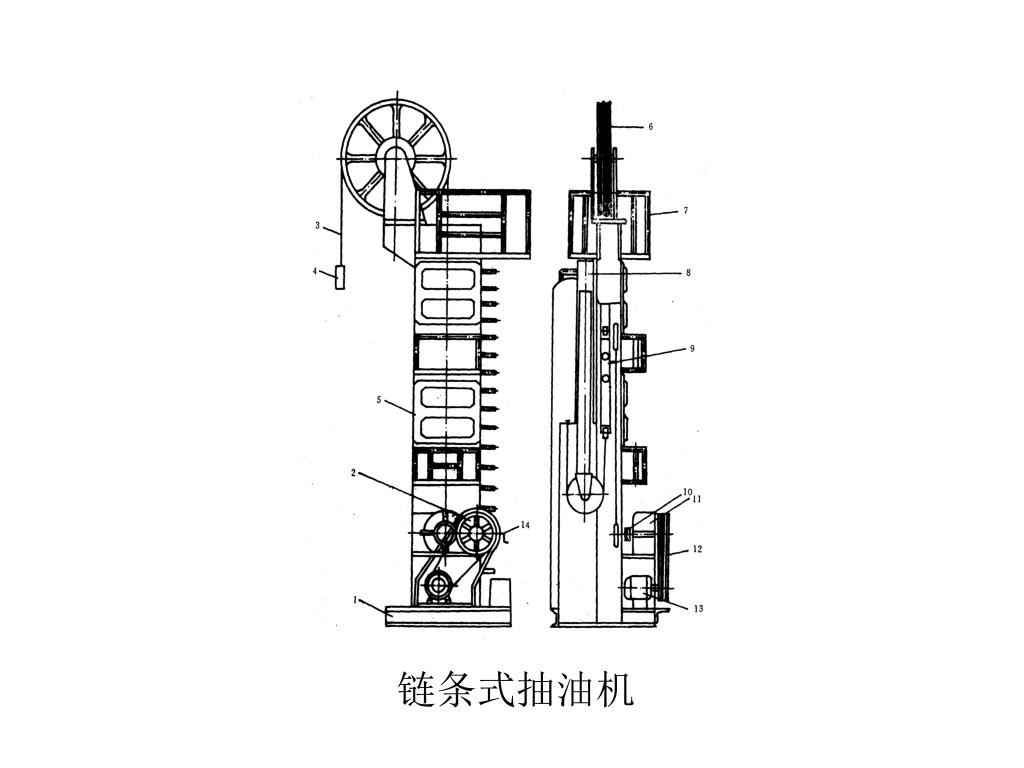

  10. 链条式抽油机

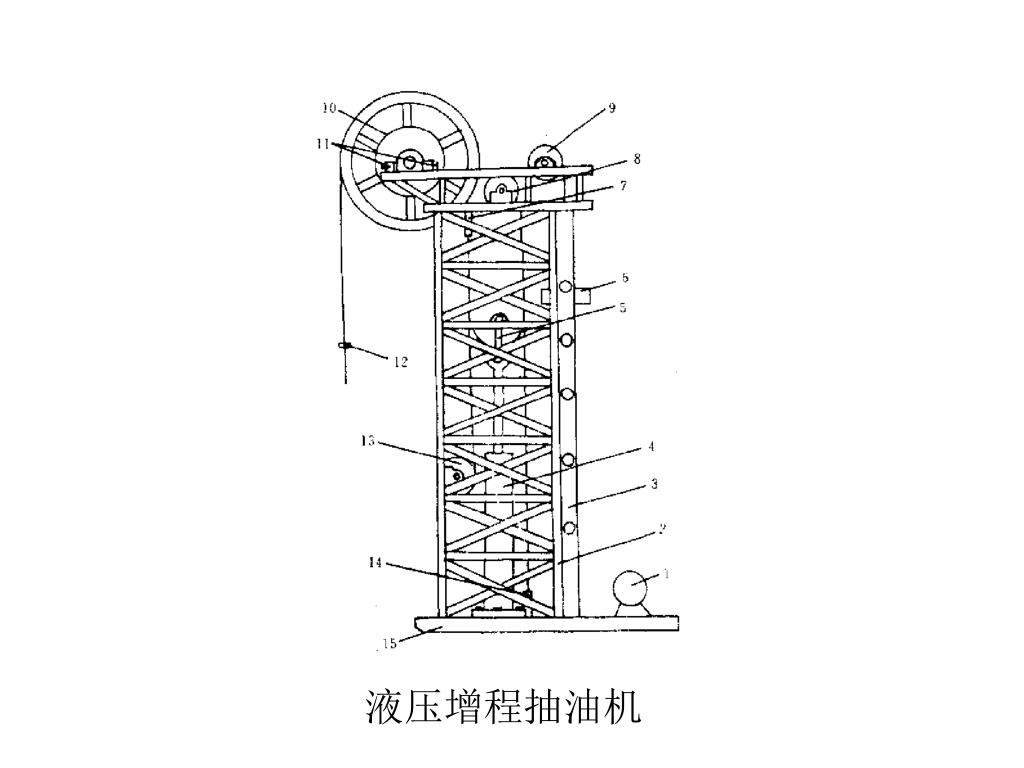

  11. 液压增程抽油机

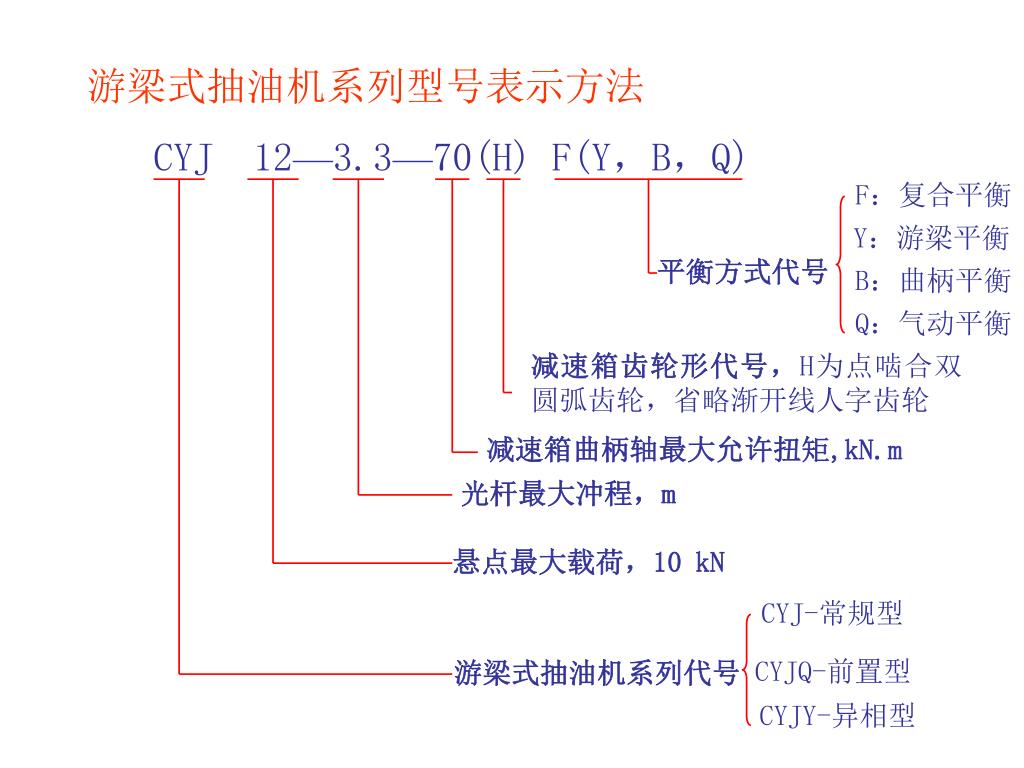

  12. F:复合平衡 Y:游梁平衡 平衡方式代号 B:曲柄平衡 Q:气动平衡 减速箱齿轮形代号,H为点啮合双圆弧齿轮,省略渐开线人字齿轮 减速箱曲柄轴最大允许扭矩,kN.m 光杆最大冲程,m 悬点最大载荷,10 kN CYJ-常规型 CYJQ-前置型 游梁式抽油机系列代号 CYJY-异相型 游梁式抽油机系列型号表示方法 CYJ 12—3.3—70(H) F(Y,B,Q)

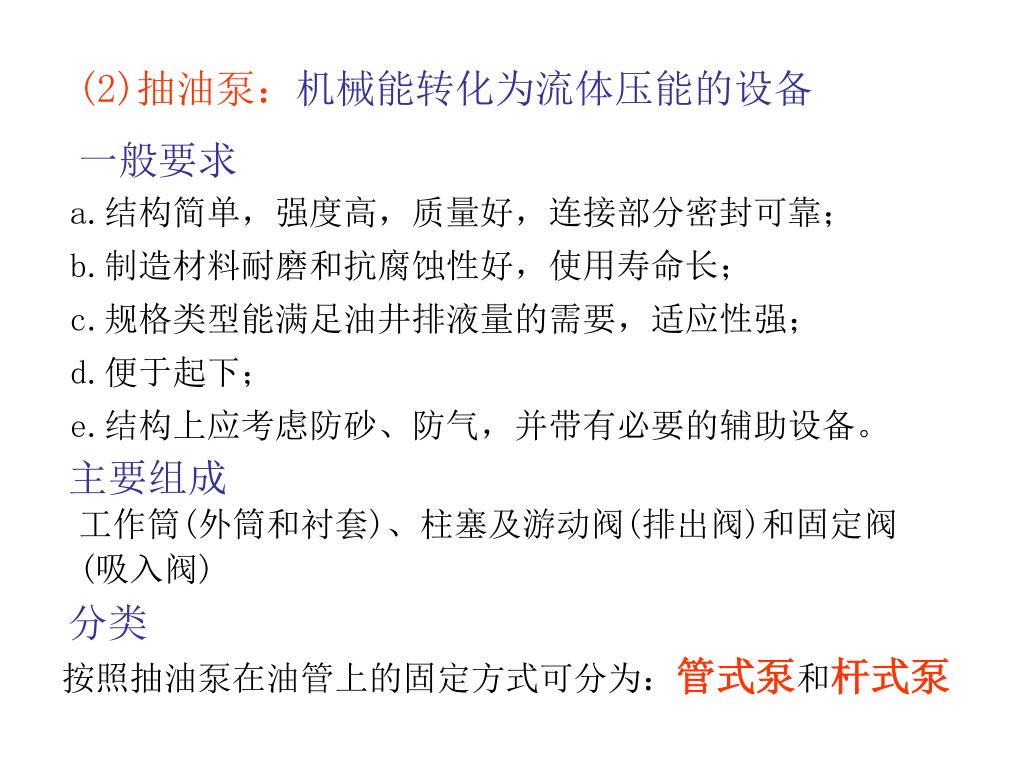

  13. (2)抽油泵:机械能转化为流体压能的设备 一般要求 a.结构简单,强度高,质量好,连接部分密封可靠; b.制造材料耐磨和抗腐蚀性好,使用寿命长; c.规格类型能满足油井排液量的需要,适应性强; d.便于起下; e.结构上应考虑防砂、防气,并带有必要的辅助设备。 主要组成 工作筒(外筒和衬套)、柱塞及游动阀(排出阀)和固定阀(吸入阀) 分类 按照抽油泵在油管上的固定方式可分为:管式泵和杆式泵

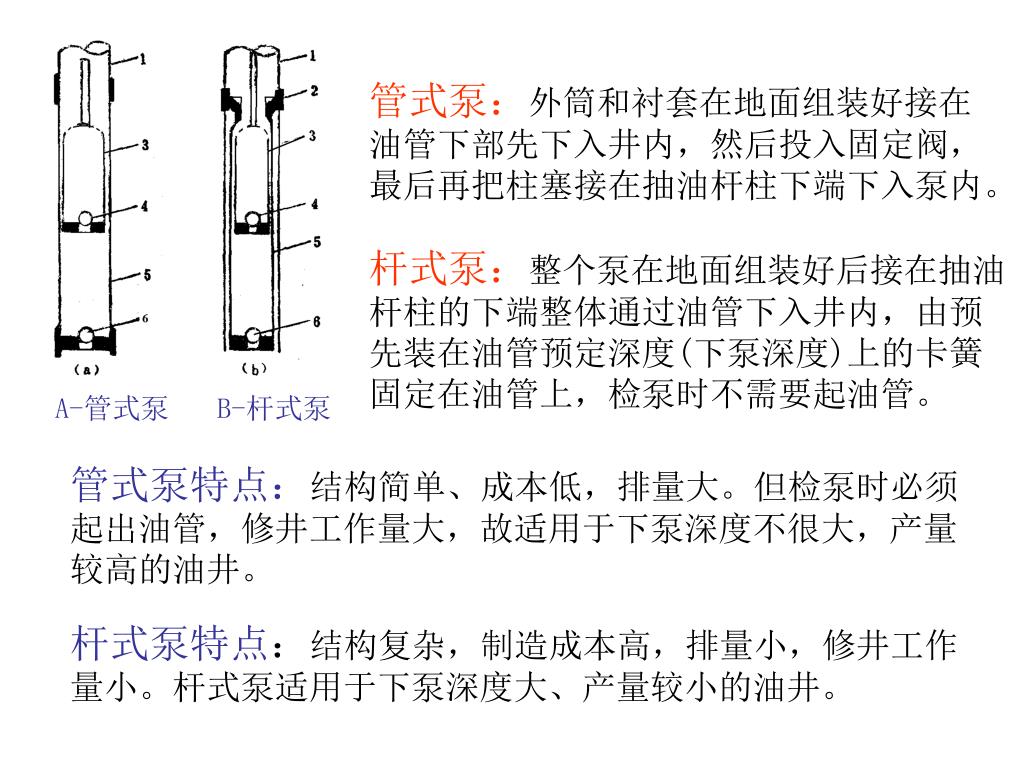

  14. A-管式泵 B-杆式泵 管式泵:外筒和衬套在地面组装好接在油管下部先下入井内,然后投入固定阀,最后再把柱塞接在抽油杆柱下端下入泵内。 杆式泵:整个泵在地面组装好后接在抽油杆柱的下端整体通过油管下入井内,由预先装在油管预定深度(下泵深度)上的卡簧固定在油管上,检泵时不需要起油管。 管式泵特点:结构简单、成本低,排量大。但检泵时必须起出油管,修井工作量大,故适用于下泵深度不很大,产量较高的油井。 杆式泵特点:结构复杂,制造成本高,排量小,修井工作量小。杆式泵适用于下泵深度大、产量较小的油井。

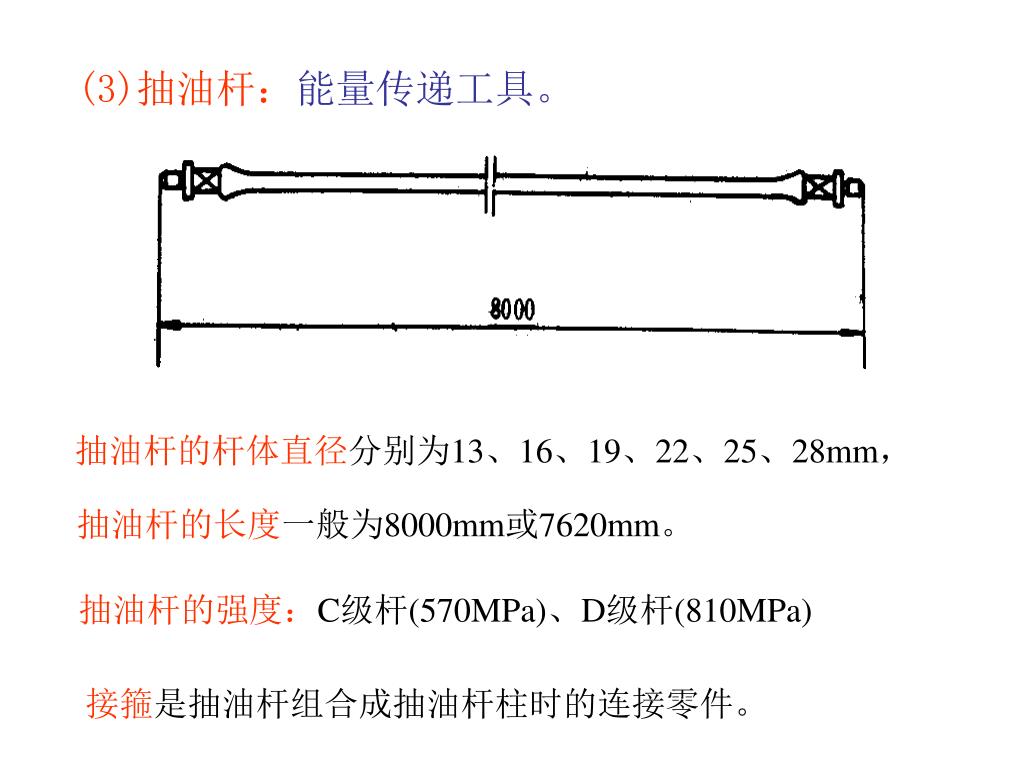

  15. 抽油杆的杆体直径分别为13、16、19、22、25、28mm,抽油杆的杆体直径分别为13、16、19、22、25、28mm, 抽油杆的长度一般为8000mm或7620mm。 抽油杆的强度:C级杆(570MPa)、D级杆(810MPa) 接箍是抽油杆组合成抽油杆柱时的连接零件。 (3)抽油杆:能量传递工具。

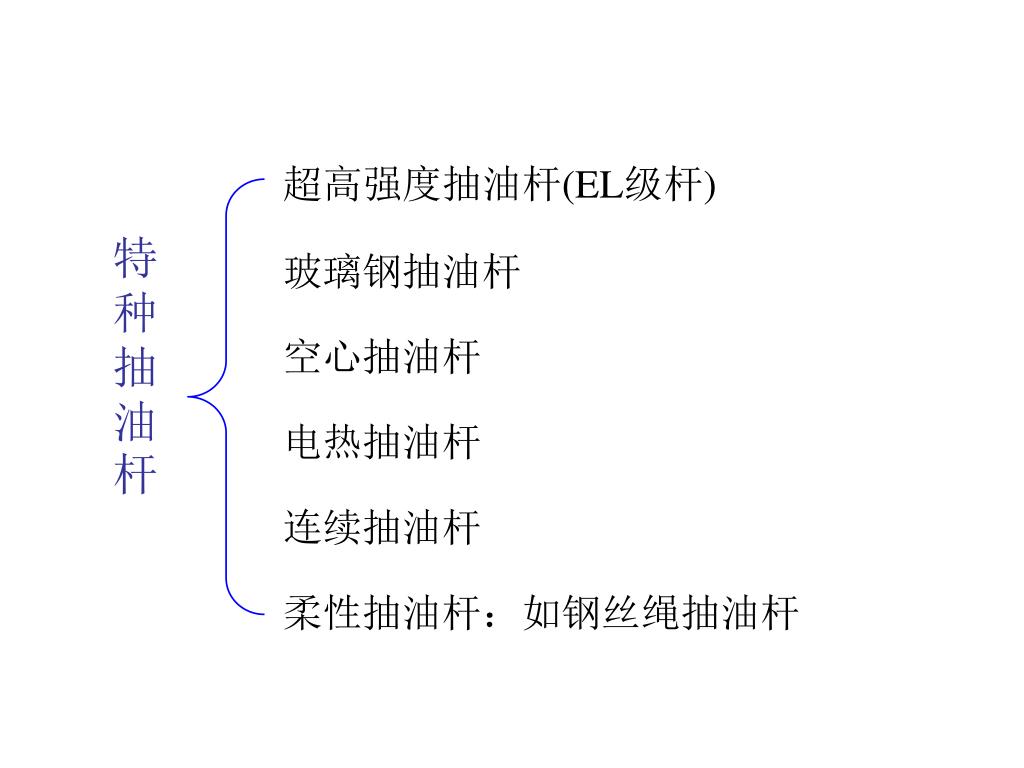

  16. 特种抽油杆 超高强度抽油杆(EL级杆) 玻璃钢抽油杆 空心抽油杆 电热抽油杆 连续抽油杆 柔性抽油杆:如钢丝绳抽油杆

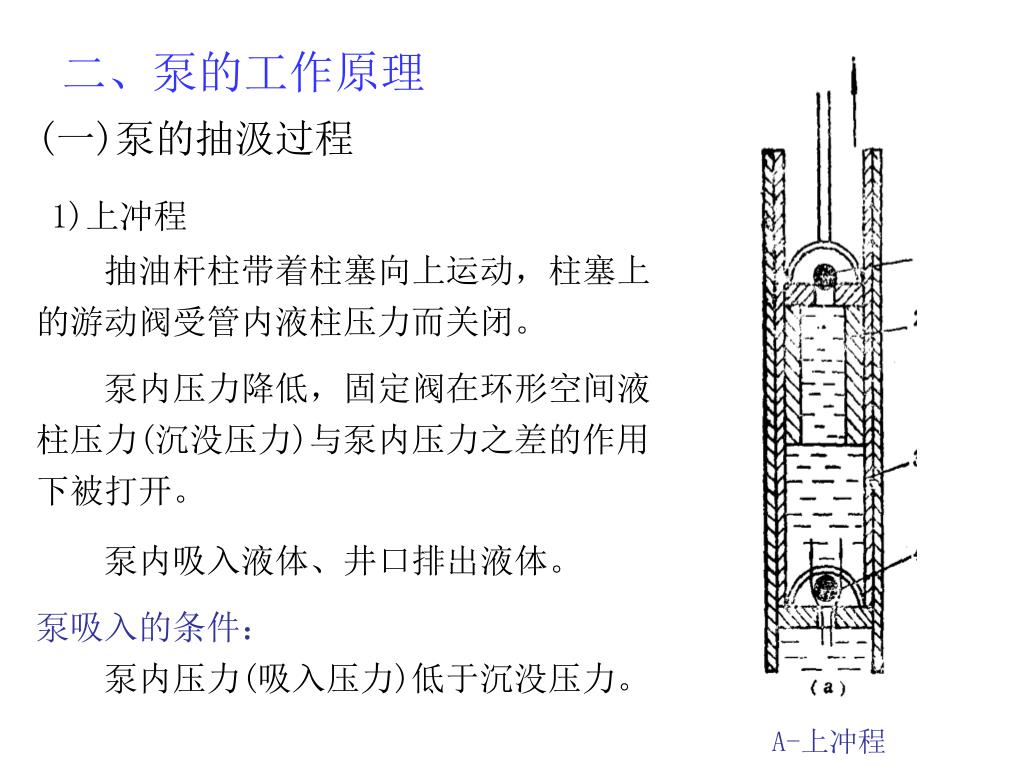

  17. A-上冲程 二、泵的工作原理 (一)泵的抽汲过程 1)上冲程 抽油杆柱带着柱塞向上运动,柱塞上的游动阀受管内液柱压力而关闭。 泵内压力降低,固定阀在环形空间液柱压力(沉没压力)与泵内压力之差的作用下被打开。 泵内吸入液体、井口排出液体。 泵吸入的条件: 泵内压力(吸入压力)低于沉没压力。

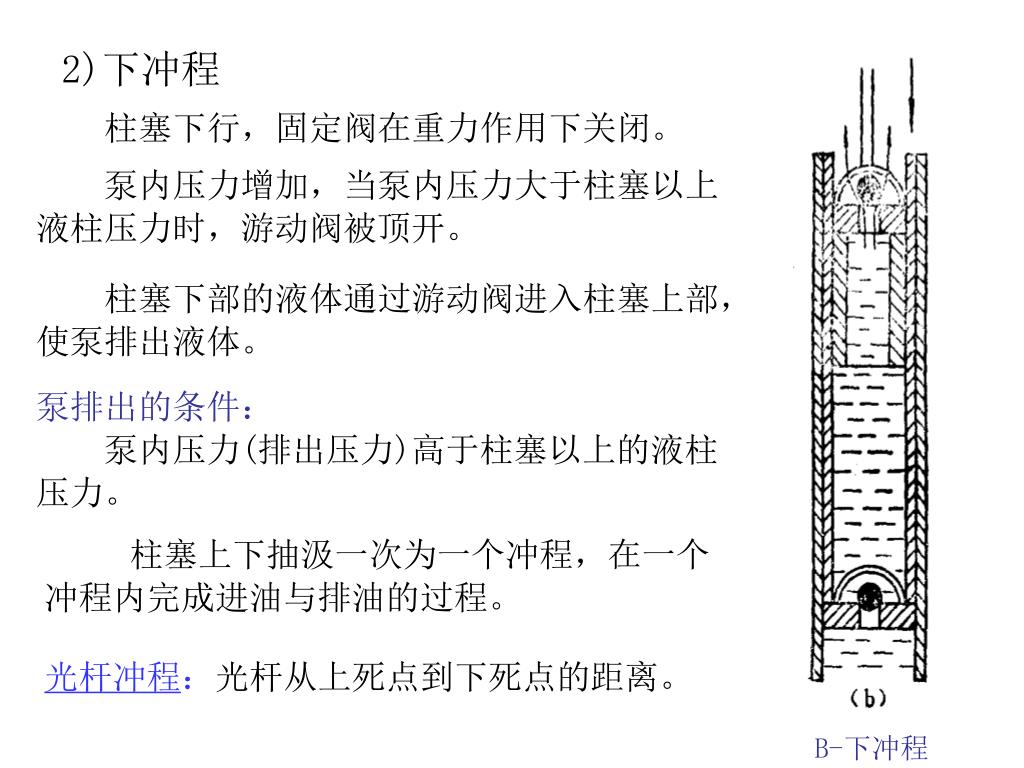

  18. B-下冲程 2)下冲程 柱塞下行,固定阀在重力作用下关闭。 泵内压力增加,当泵内压力大于柱塞以上液柱压力时,游动阀被顶开。 柱塞下部的液体通过游动阀进入柱塞上部,使泵排出液体。 泵排出的条件: 泵内压力(排出压力)高于柱塞以上的液柱压力。 柱塞上下抽汲一次为一个冲程,在一个冲程内完成进油与排油的过程。 光杆冲程:光杆从上死点到下死点的距离。

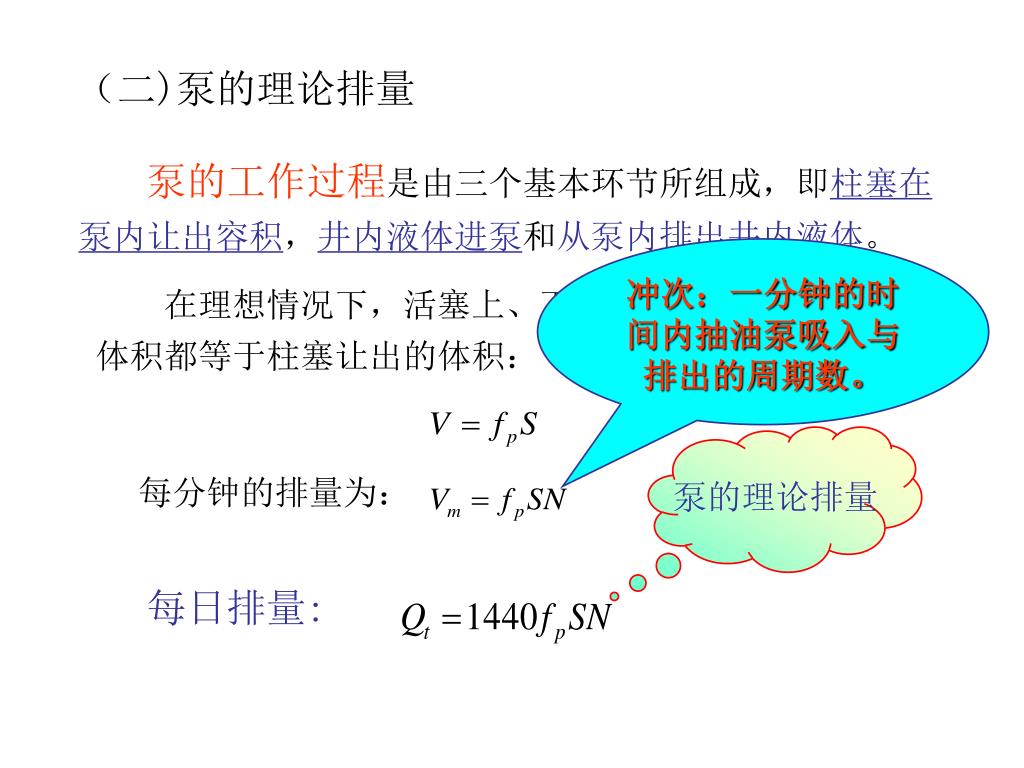

  19. 在理想情况下,活塞上、下一次进入和排出的液体体积都等于柱塞让出的体积: 每分钟的排量为: (二)泵的理论排量 泵的工作过程是由三个基本环节所组成,即柱塞在泵内让出容积,井内液体进泵和从泵内排出井内液体。 冲次:一分钟的时间内抽油泵吸入与排出的周期数。 泵的理论排量 每日排量:

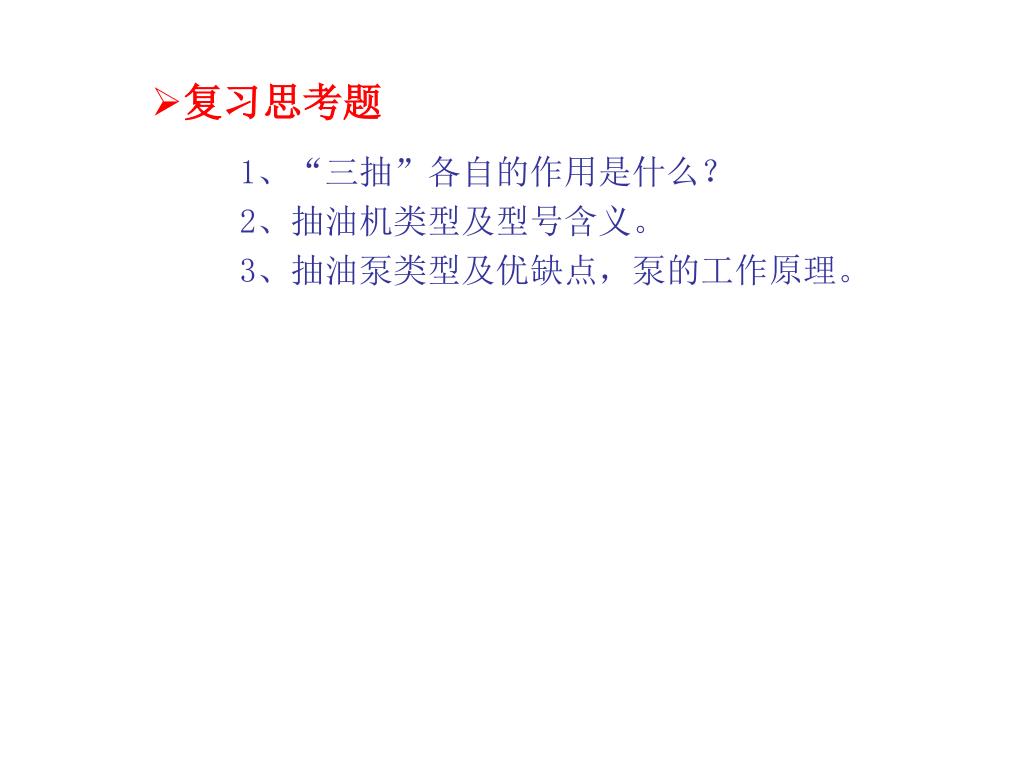

  20. 复习思考题 1、“三抽”各自的作用是什么? 2、抽油机类型及型号含义。 3、抽油泵类型及优缺点,泵的工作原理。
