《电路分析基础》辅导

《电路分析基础》辅导 （下册）信息学部---胡冬全 2007.6.17

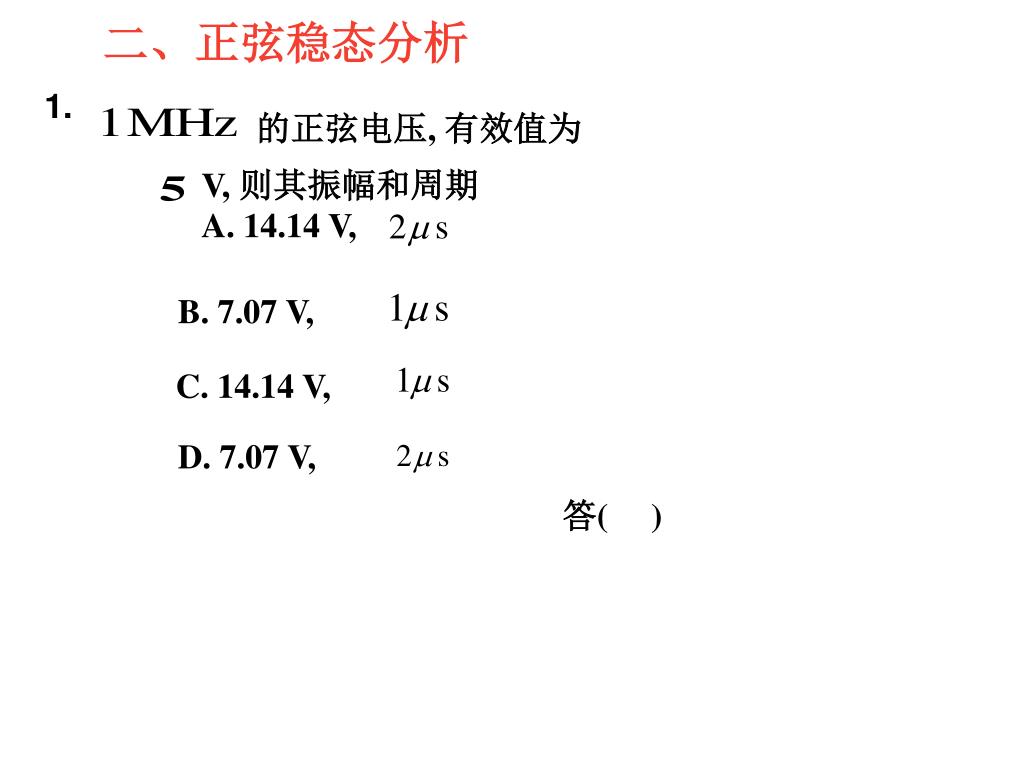

二、正弦稳态分析 1. 的正弦电压, 有效值为 V, 则其振幅和周期 A. 14.14 V, B. 7.07 V, C. 14.14 V, D. 7.07 V, 答( )

2.正弦 串联电路,端电压与电流为关联参考方向,则其相位关系为A. 电流滞后电压角 B. 电流滞后电压某一小于的角度 C. 电流超前电压角 D. 电流超前电压某一小于的角度答( )

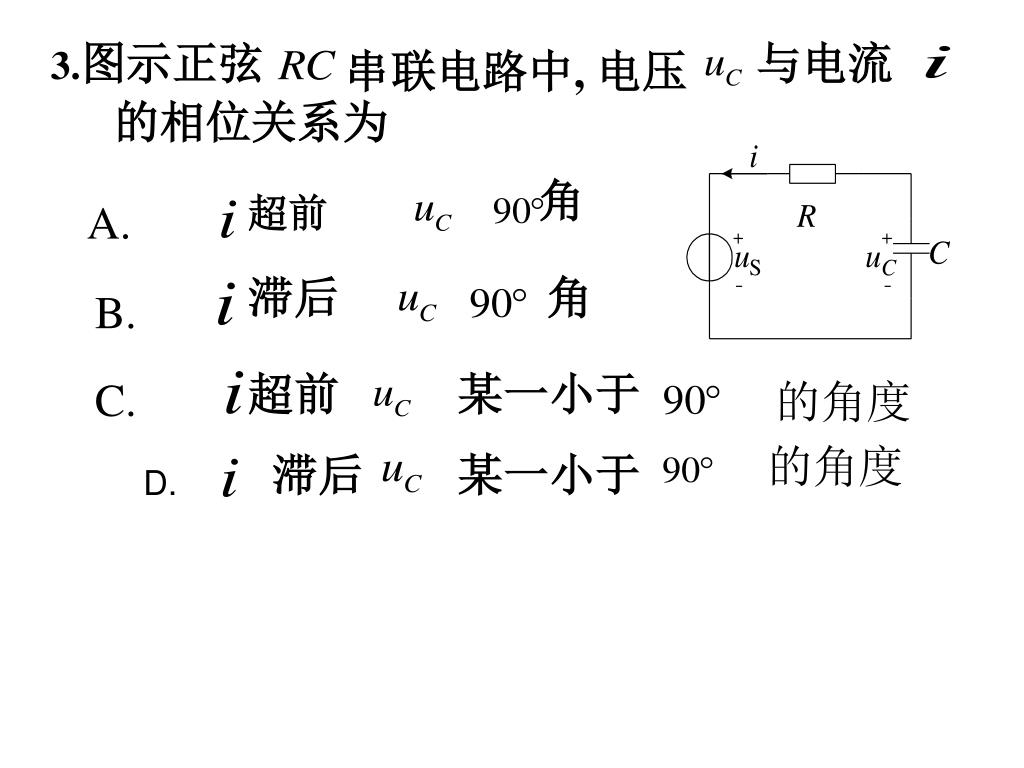

3.图示正弦 与电流串联电路中, 电压的相位关系为角超前 A. 滞后角 B. 超前某一小于 C. 的角度的角度滞后某一小于 D.

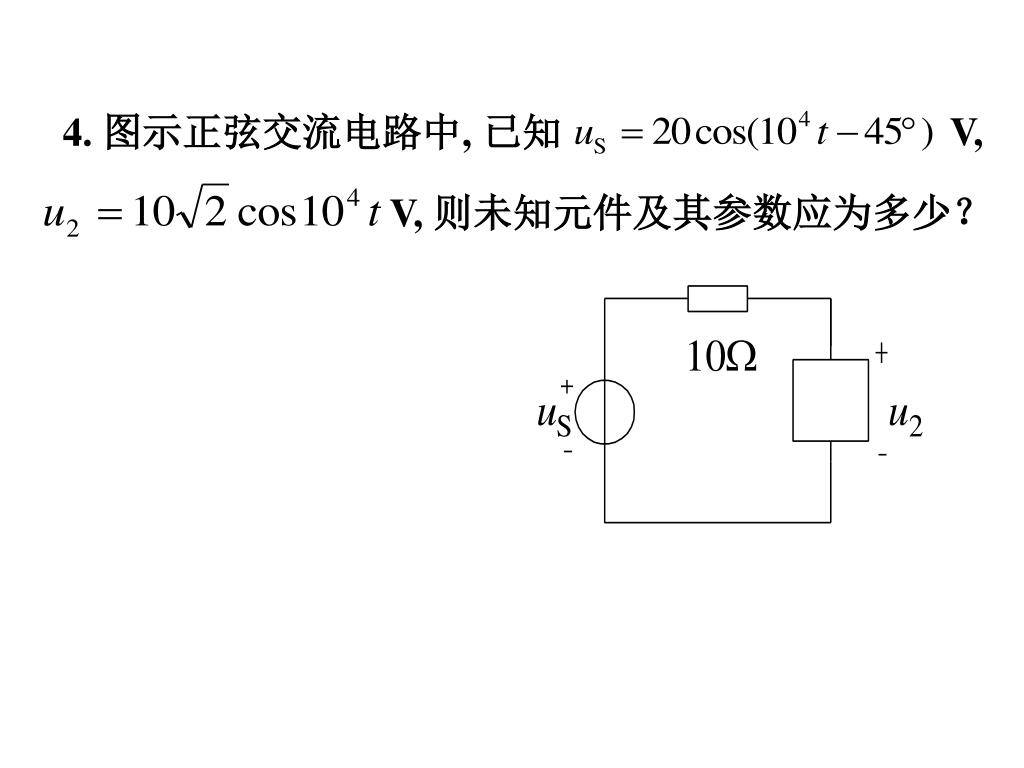

4. 图示正弦交流电路中, 已知 V, V, 则未知元件及其参数应为多少？

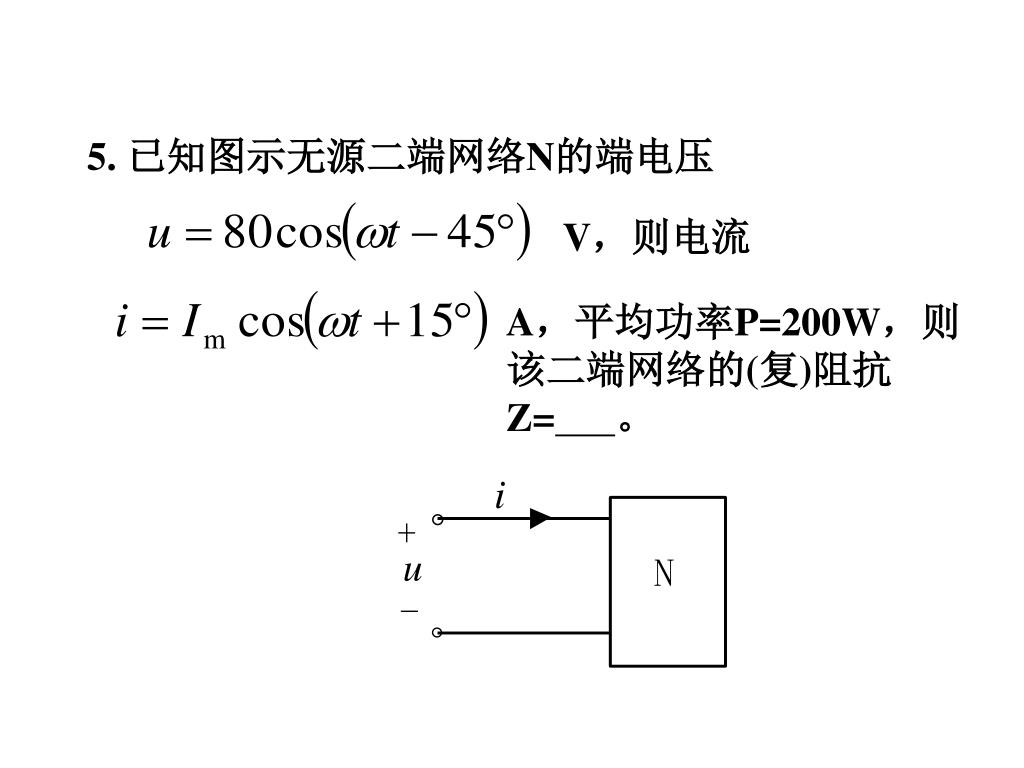

5. 已知图示无源二端网络N的端电压 V，则电流 A，平均功率P=200W，则该二端网络的(复)阻抗Z=。

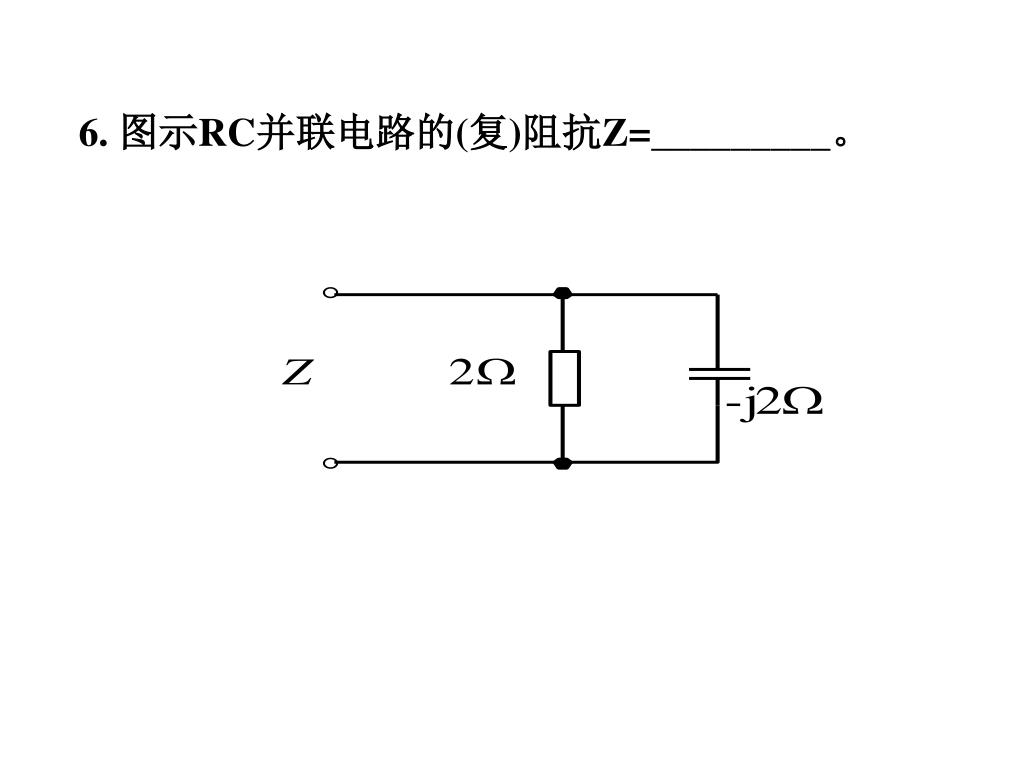

6. 图示RC并联电路的(复)阻抗Z=_________。

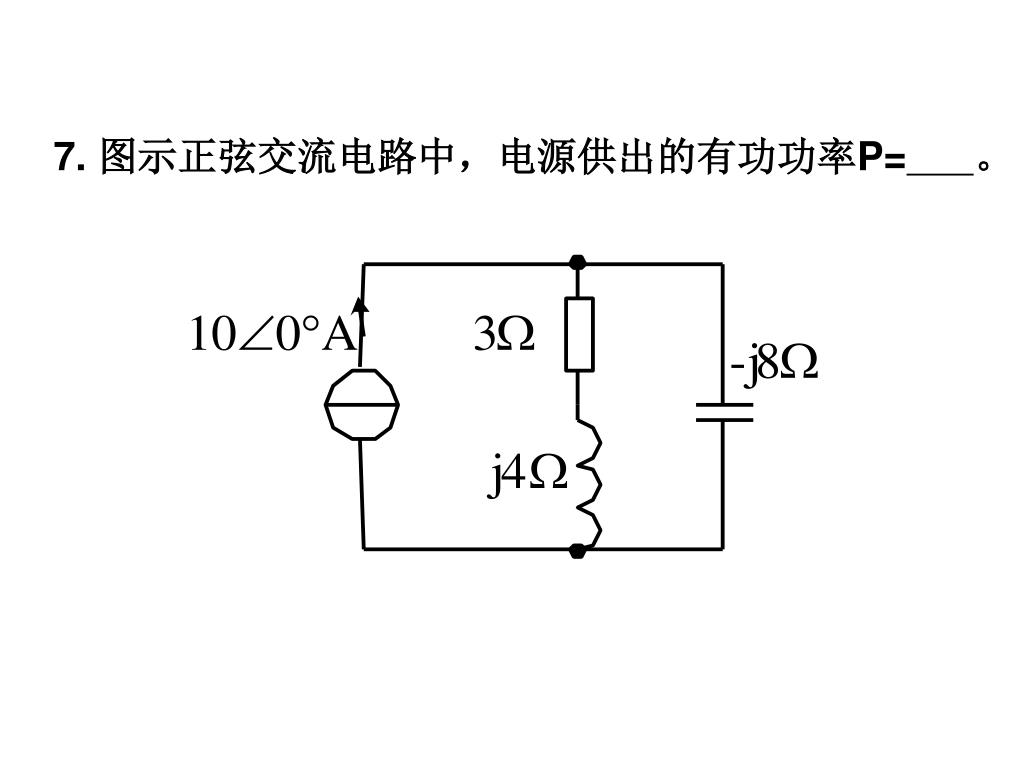

7. 图示正弦交流电路中，电源供出的有功功率P=。

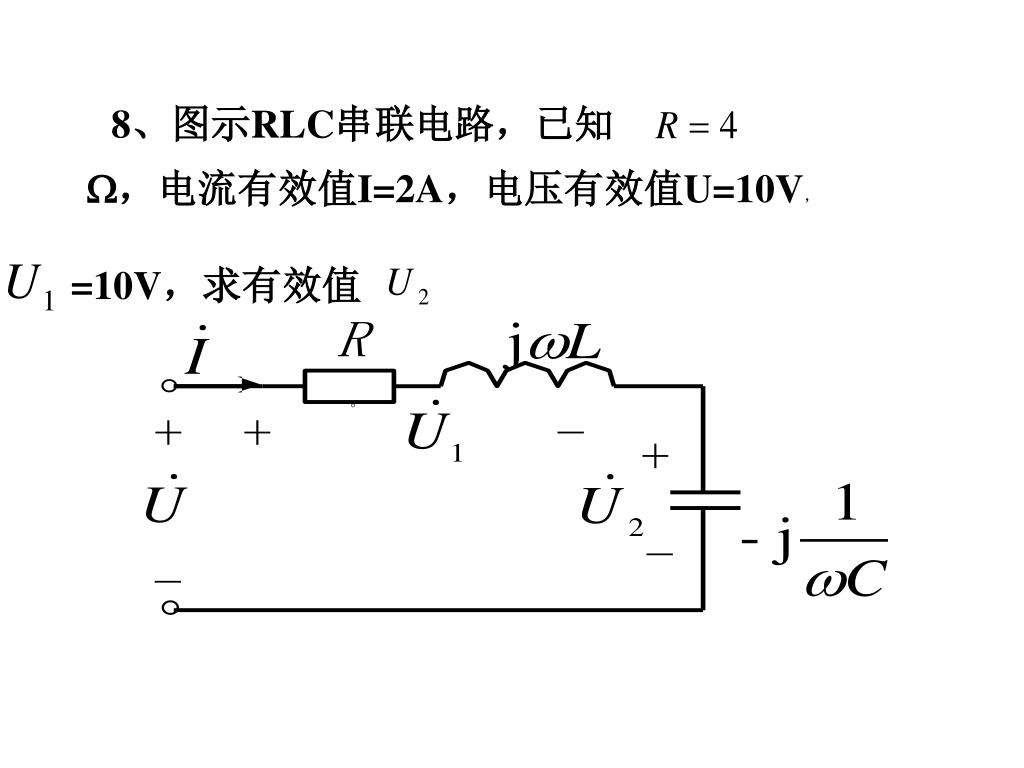

8、图示RLC串联电路，已知 ，电流有效值I=2A，电压有效值U=10V， =10V，求有效值。

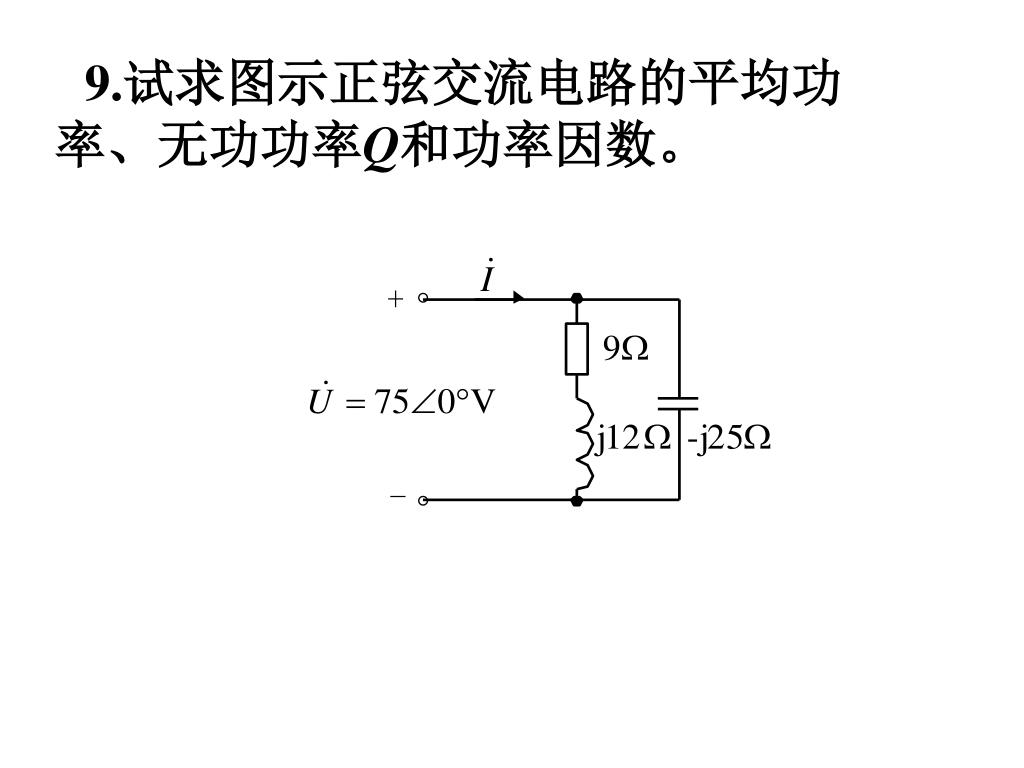

9.试求图示正弦交流电路的平均功率、无功功率Q和功率因数。9.试求图示正弦交流电路的平均功率、无功功率Q和功率因数。

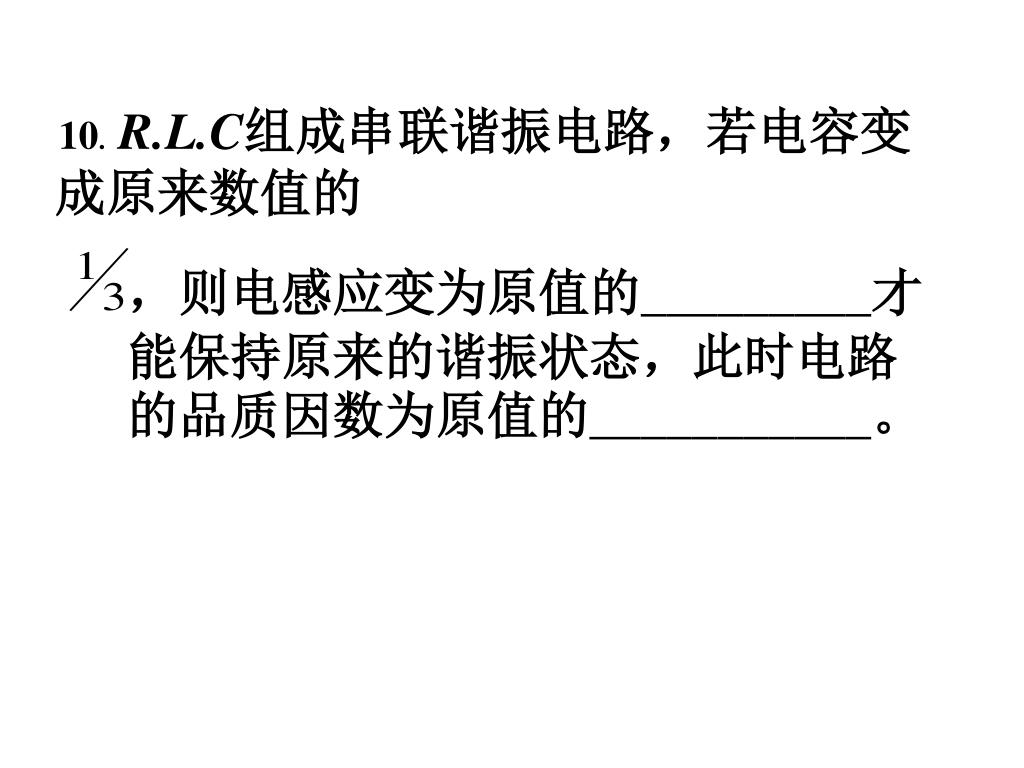

10. R.L.C组成串联谐振电路，若电容变成原来数值的，则电感应变为原值的_________才能保持原来的谐振状态，此时电路的品质因数为原值的___________。

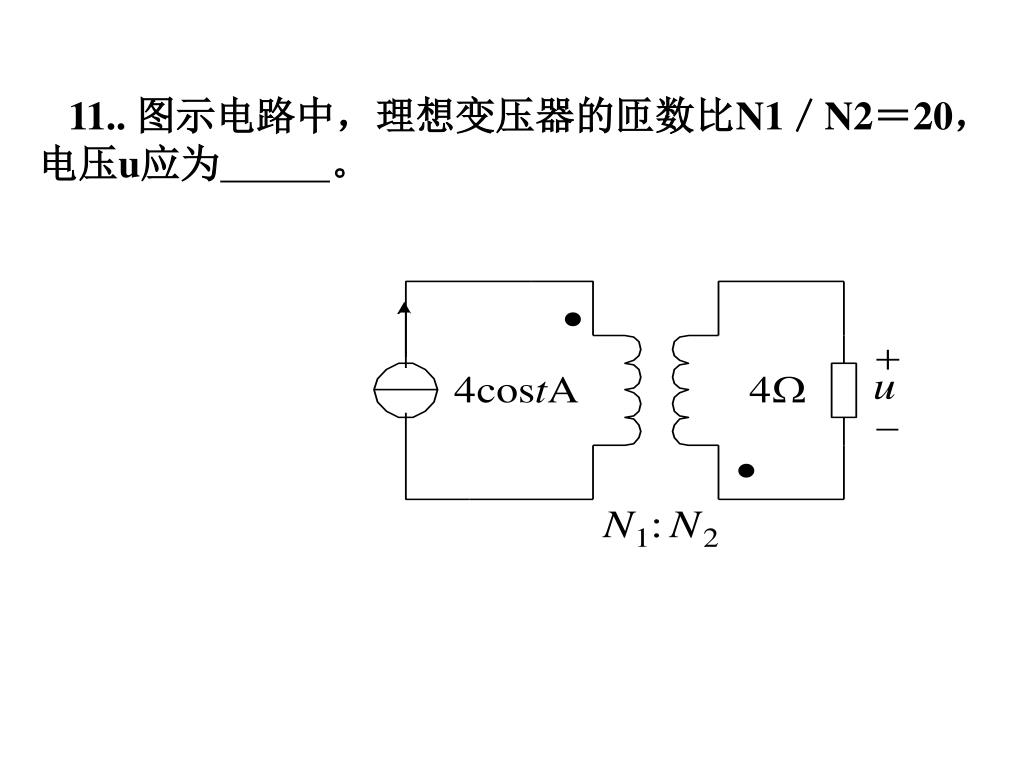

11.. 图示电路中，理想变压器的匝数比N1／N2＝20，电压u应为。

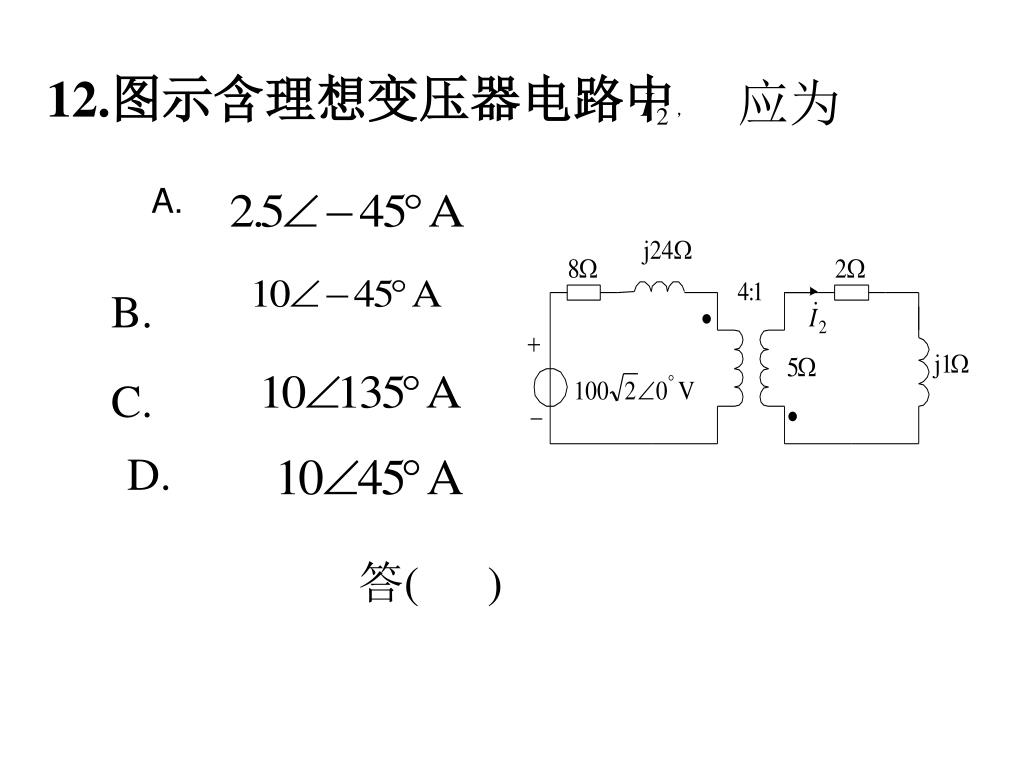

12.图示含理想变压器电路中， 应为 A. B. C. D. 答( )

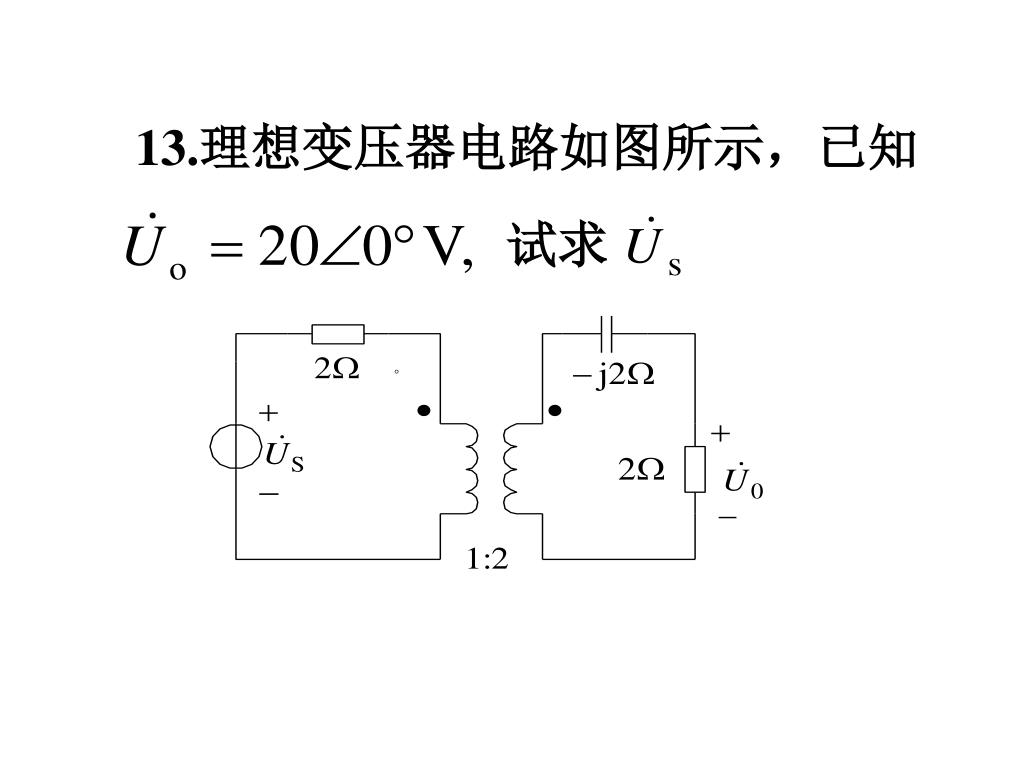

13.理想变压器电路如图所示，已知 试求。

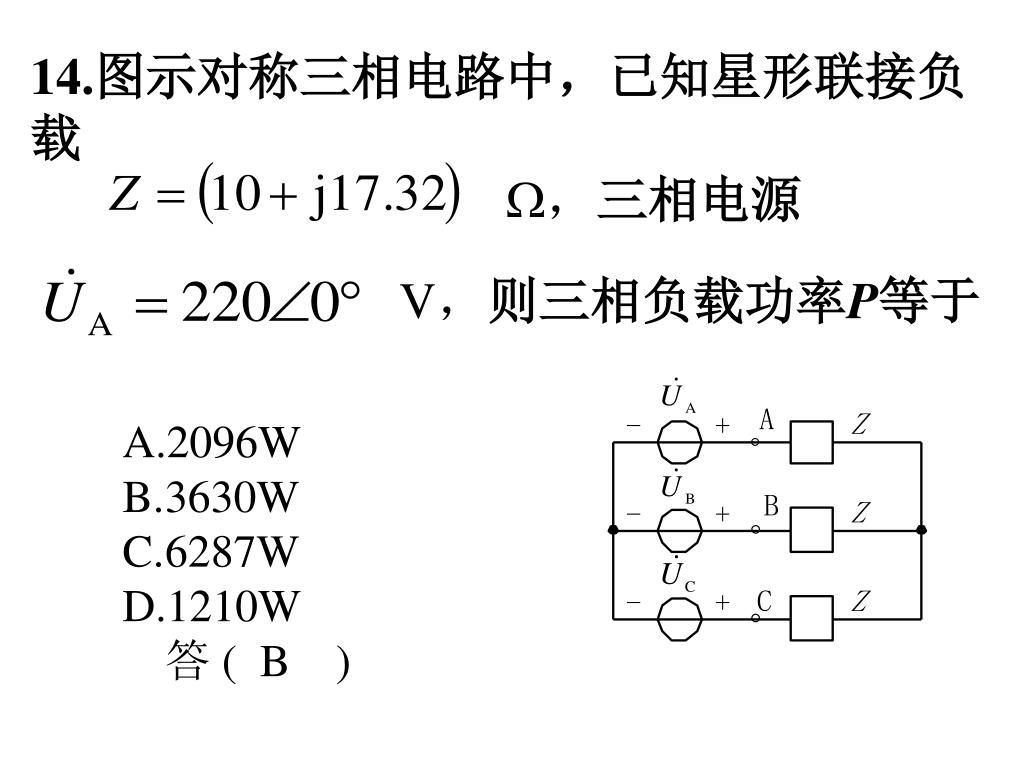

14.图示对称三相电路中，已知星形联接负载 ，三相电源 V，则三相负载功率P等于 A.2096W B. 3630W C. 6287W D.1210W 答 ( B )

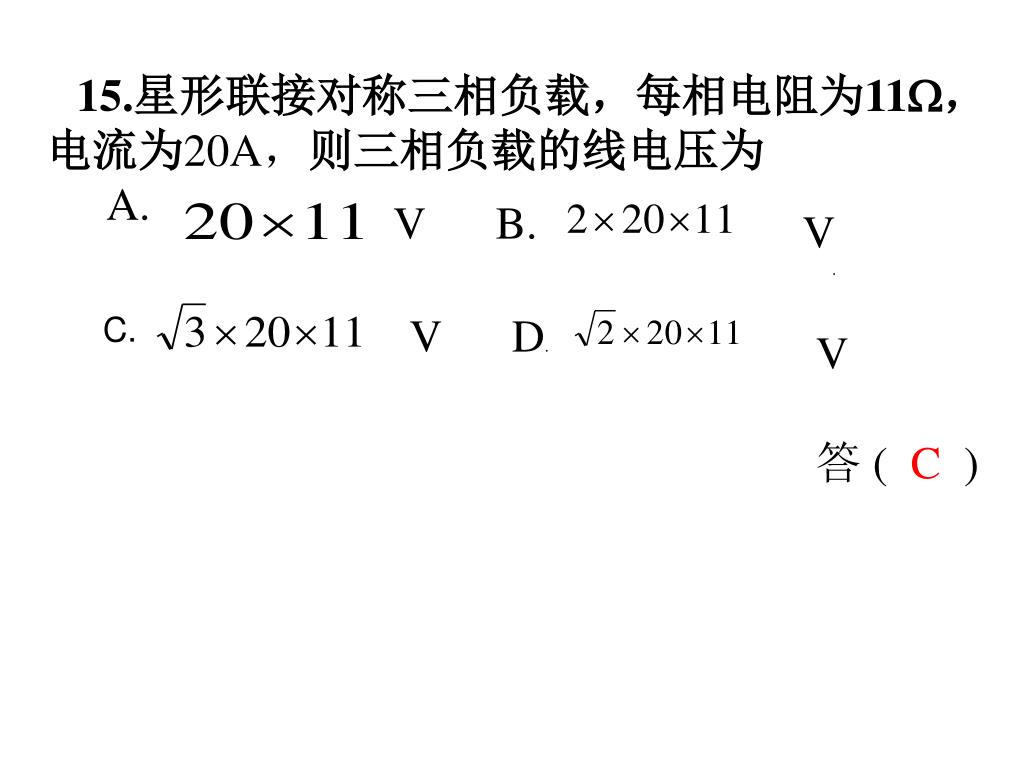

15.星形联接对称三相负载，每相电阻为11，电流为20A，则三相负载的线电压为15.星形联接对称三相负载，每相电阻为11，电流为20A，则三相负载的线电压为 A. V B. V . V D. C. V 答 ( C )

16.对称三相电源线电压为380V，作用于三角形对称三相负载，每相电阻为220，则负载相电流为A，线电流为A，三相总功率为W。16.对称三相电源线电压为380V，作用于三角形对称三相负载，每相电阻为220，则负载相电流为A，线电流为A，三相总功率为W。

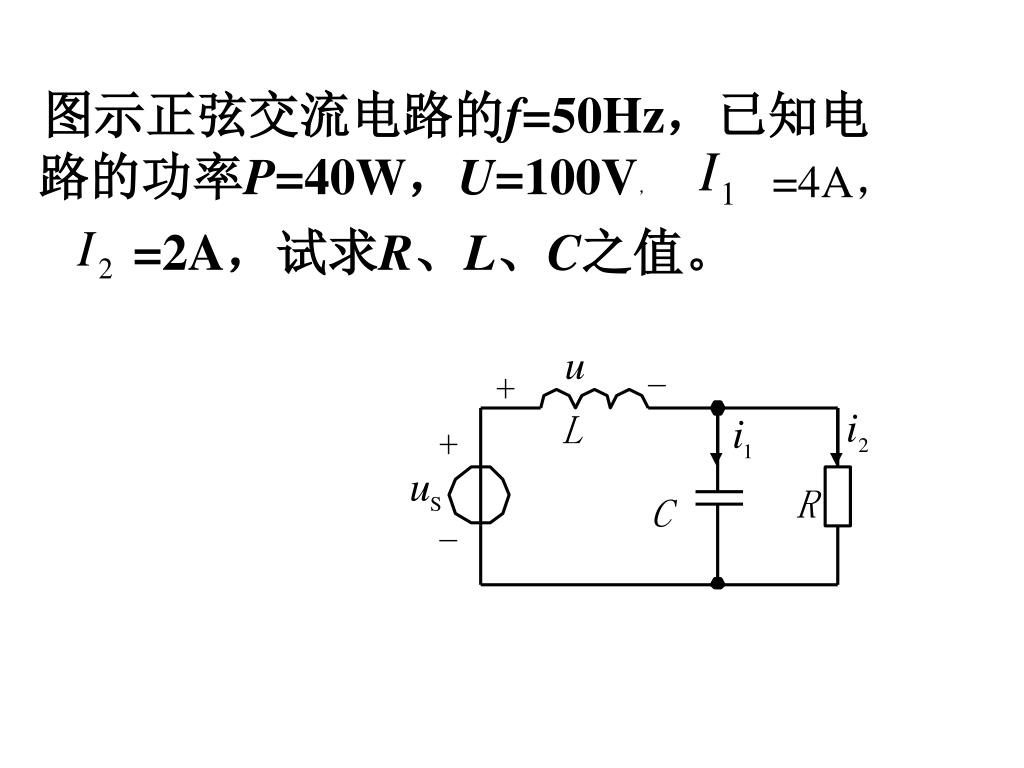

图示正弦交流电路的f=50Hz，已知电路的功率P=40W，U=100V，图示正弦交流电路的f=50Hz，已知电路的功率P=40W，U=100V， =4A， =2A，试求R、L、C之值。

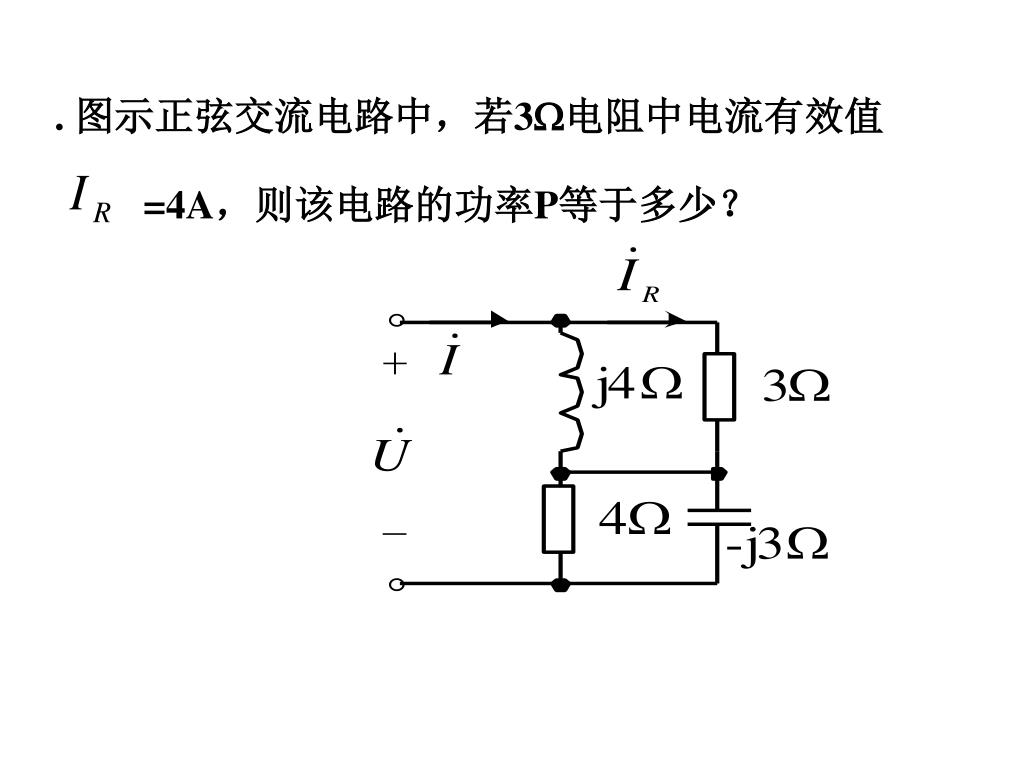

. 图示正弦交流电路中，若3电阻中电流有效值 =4A，则该电路的功率P等于多少？

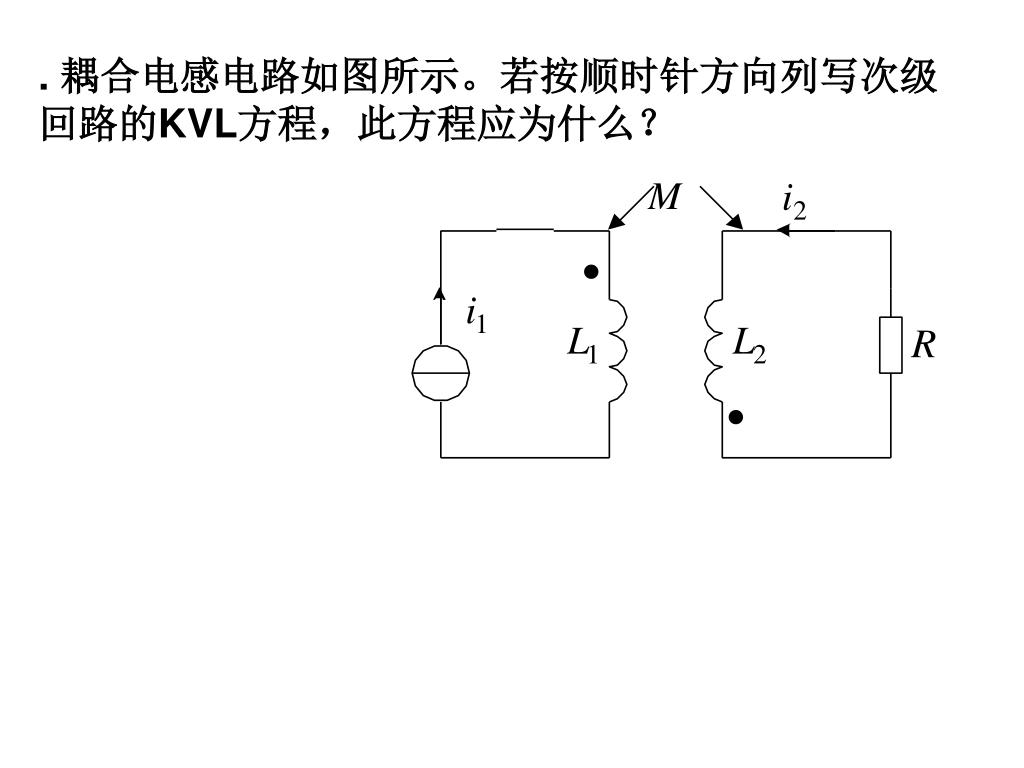

. 耦合电感电路如图所示。若按顺时针方向列写次级回路的KVL方程，此方程应为什么？

《 电路分析基础 》 辅导
