Presentation Transcript
les r sistances lectriques1

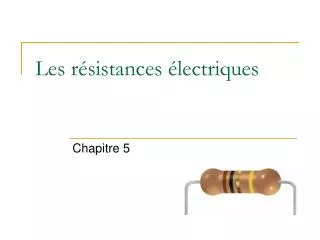

Les résistances électriques

I Influence d’une résistance dans un circuit.

1) Expérience

On mesure l’intensité du courant dans le circuits en faisant varier la valeur de la résistance R et on observe la brillance de la lampe.

2) Résultats

3) Conclusion

Plus la valeur de la résistance est grande, plus l’intensité du courant dans le circuit est faible.

slide4

Je m'interroge

Quelle est l’influence de la place de la résistance dans le circuit ?

slide5

Remarques :

L’influence d’une résistance ne dépend pas de sa place dans le circuit.

slide7

Remarques :

L’influence d’une résistance ne dépend pas de sa place dans le circuit.

La résistance transforme l’énergie électrique en chaleur. C’est l’effet Joule.

slide8

Je m'interroge

Comment fonctionne un fusible ?

I

Chaleur

Effet Joule

slide10

II Mesure d’une résistance avec un ohmmètre.

La valeur d’une résistance électrique s’exprime en Ohms

On utilise la fonction ohmmètre d’un multimètre (bornes V et COM).

La résistance est directement reliée à l’ohmmètre, hors circuit.

slide12

1er anneau : 1er chiffre

2ème anneau : 2ème chiffre

3ème anneau : nombre de zéros

Autre méthode : pour info …

Précision

1

0

00

5%

R=1000 Ω

… Utilisation du code couleur.

slide14

III Loi d’Ohm

1) Historique

Georg Simon Ohm (1789-1854) était un physicien allemand, auteur de nombreuses expériences sur l’électricité.

Il fut le premier à montrer que le courant électrique agit comme un fluide qui s ‘écoule et que la tension est similaire à un dénivelé. Plus ce dénivelé est grand, mieux le courant s’écoule.

Il mit aussi en relation intensité et tension dans une résistance : c’est la loi d’ohm, que nous allons vérifier dans la suite.

slide15

2) Etude expérimentale

a) Expérience

L’ampèremètre mesure l’intensité du courant électrique qui traverse le conducteur ohmique.

Le voltmètre mesure la tension “U” aux bornes du conducteur ohmique.

La valeur de la résistance R=100 Ω

On fait varier la tension aux bornes de la résistance à l’aide d’un générateur de tension variable.

Pour chaque valeur de la tension, on relève l’intensité du courant traversant le conducteur ohmique. Les résultats sont récapitulés dans le tableau ci-dessous.

slide16

I (A)

U (V)

slide17

Tracer un graphique :

U (V)

Titre

Caractéristique d’une résistance de 100 Ohms.

Echelle :

- Abscisse : 1cm ------> 0,01A

- Ordonnée : 1cm -----> 1V

nommés

Echelle

points

gradués

2 axes

I (A)

slide18

On appelle caractéristique d’un dipôle le graphe U=f(I).

U (V)

I (A)

  • b) Observation
  • L’intensité I du courant électrique est d’autant plus grande que la tension U aux bornes de la résistance est ___________ .

grande

Pour mieux vérifier cette observation, on va tracer la caractéristique du dipôle, c’est-à-dire représenter la tension du dipôle en fonction du courant électrique que le traverse

Caractéristique d’une résistance de 100 Ohms.

Echelle :

- Abscisse : 1cm ------> 0,01A

- Ordonnée : 1cm -----> 1V

http://www.web-sciences.com/ohms/ohm1.php

slide19

U (V)

I (A)

6

Caractéristique d’une résistance de 100 Ohms.

Echelle :

- Abscisse : 1cm ------> 0,01A

- Ordonnée : 1cm -----> 1V

5

4

3

2

1

0,07

0,08

0,05

0,06

0,03

0,04

0,01

0,02

U est proportionnelle à I

Les grandeurs U et I sont ….

100 x

La tension U est _________ fois plus grande que le courant I

slide20

U (V)

I (A)

6

Caractéristique d’une résistance de 100 Ohms.

Echelle :

- Abscisse : 1cm ------> 0,01A

- Ordonnée : 1cm -----> 1V

5

4

3

2

1

0,07

0,08

0,05

0,06

0,03

0,04

0,01

0,02

x I

U

100

Pour tout point de la caractéristique :

=

slide21

U=100 x I

=

R

3) Loi d’Ohm

U est 100 fois plus grand que I

U=R x I LOI D’OHM

V

Ω

A

slide22

3) Loi d’Ohm

La tension U aux bornes d’un dipôle de résistance R est proportionnelle à l’intensité du courant électrique qui la traverse, soit :

U=R x I LOI D’OHM

V

Ω

A

Un dipôle qui vérifie la loi d’Ohm est appelé un conducteur ohmique, sa caractéristique est une droite passant par l’origine du repère.

slide23

La loi d’Ohm s’applique t’elle à tous les dipôles ?

NON !

La loi d’Ohm ne s’applique qu’à une résistance.

slide24

Remarque :

Un dipôle qui satisfait à la loi d’Ohm est un dipôle ohmique.

Il est caractérisé par une grandeur appelée résistance électrique.
