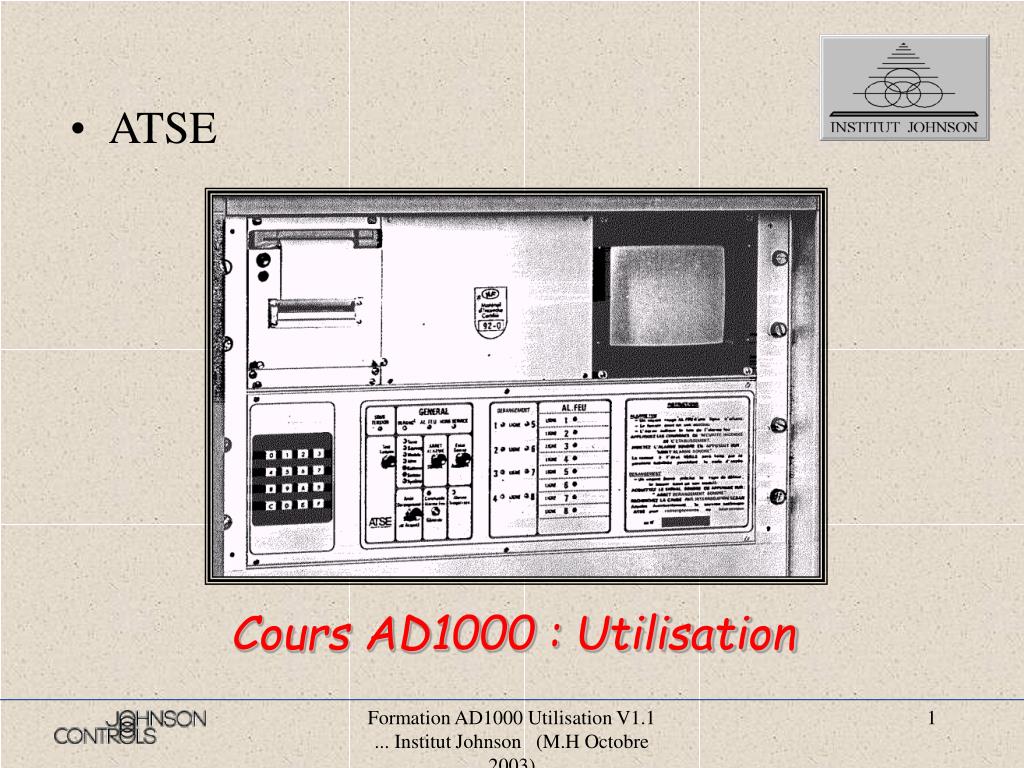

  1. ATSE Cours AD1000 : Utilisation Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

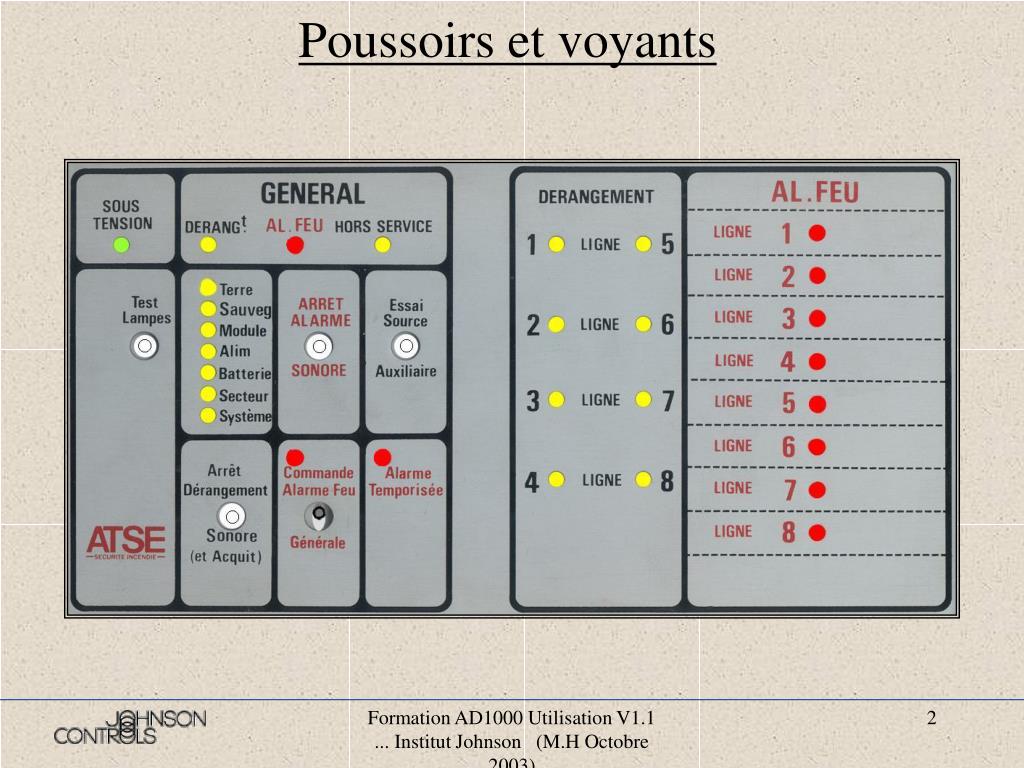

  2. Poussoirs et voyants Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

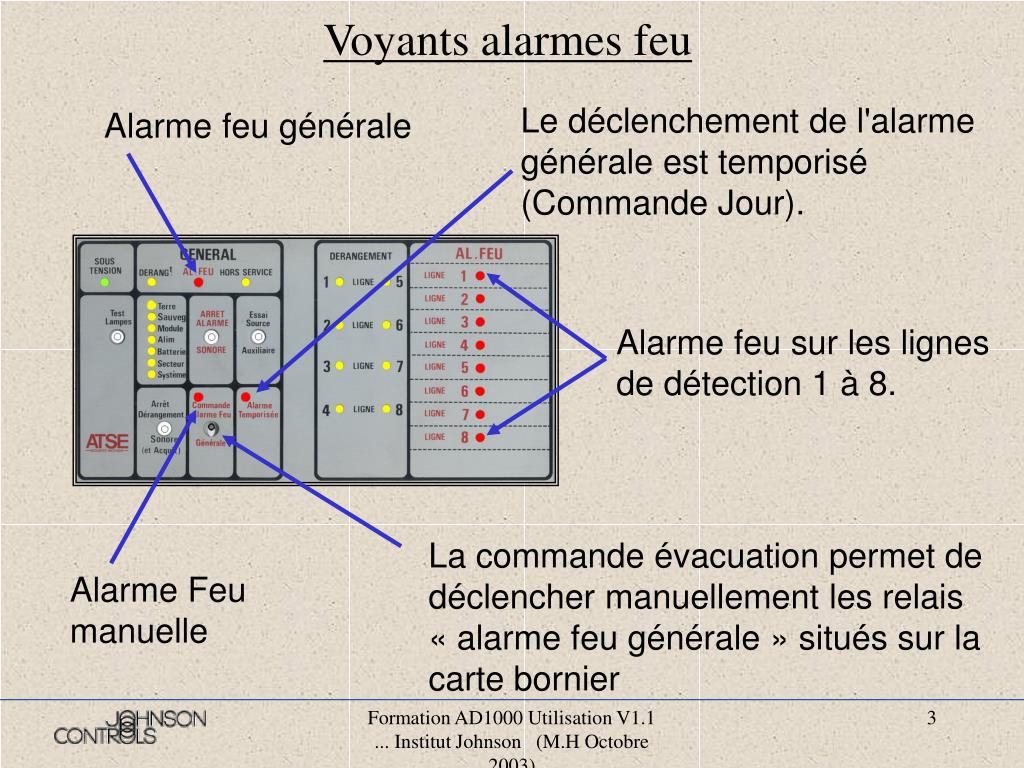

  3. Voyants alarmes feu Alarme feu générale • Le déclenchement de l'alarme générale est temporisé (Commande Jour). Alarme feu sur les lignes de détection 1 à 8. La commande évacuation permet de déclencher manuellement les relais « alarme feu générale » situés sur la carte bornier Alarme Feu manuelle Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  4. Voyants dérangements Coupure secteur et batterie Dérangements général Impédance entre la terre et l'alimentation basse tension Coupure ou court-circuit détecté sur les sorties alarme ou dérangements Non utilisé Absence de tension secteur Défaut alimentation 24 volts Défaut provenant du système ex: ligne, ft trans, déf. dét., microprocesseur, etc... Défaut ou absence de la batterie Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

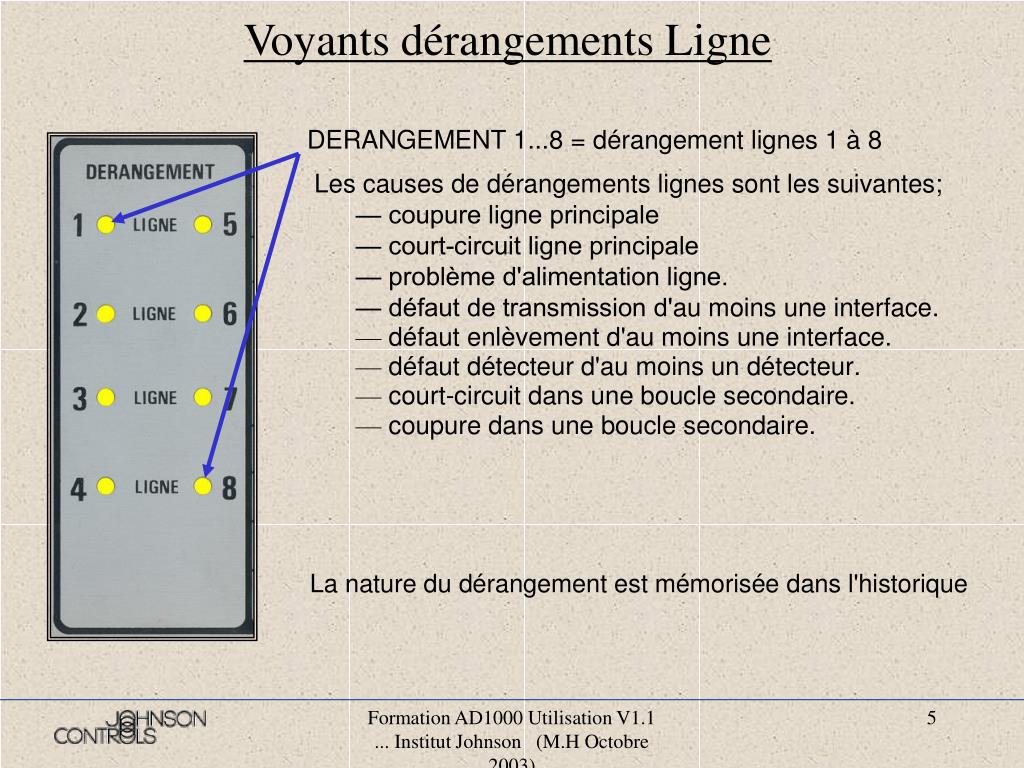

  5. Voyants dérangements Ligne Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

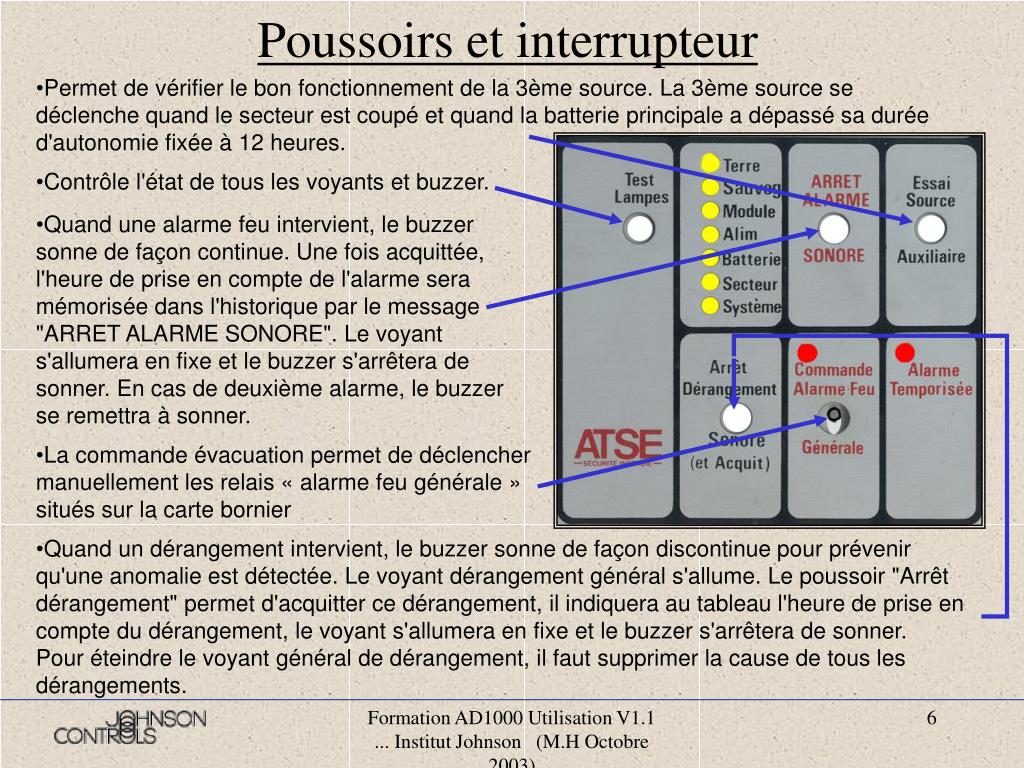

  6. Poussoirs et interrupteur • Permet de vérifier le bon fonctionnement de la 3ème source. La 3ème source se déclenche quand le secteur est coupé et quand la batterie principale a dépassé sa durée d'autonomie fixée à 12 heures. • Contrôle l'état de tous les voyants et buzzer. • Quand une alarme feu intervient, le buzzer sonne de façon continue. Une fois acquittée, l'heure de prise en compte de l'alarme sera mémorisée dans l'historique par le message "ARRET ALARME SONORE". Le voyant s'allumera en fixe et le buzzer s'arrêtera de sonner. En cas de deuxième alarme, le buzzer se remettra à sonner. • La commande évacuation permet de déclencher manuellement les relais « alarme feu générale » situés sur la carte bornier • Quand un dérangement intervient, le buzzer sonne de façon discontinue pour prévenir qu'une anomalie est détectée. Le voyant dérangement général s'allume. Le poussoir "Arrêt dérangement" permet d'acquitter ce dérangement, il indiquera au tableau l'heure de prise en compte du dérangement, le voyant s'allumera en fixe et le buzzer s'arrêtera de sonner. • Pour éteindre le voyant général de dérangement, il faut supprimer la cause de tous les dérangements. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

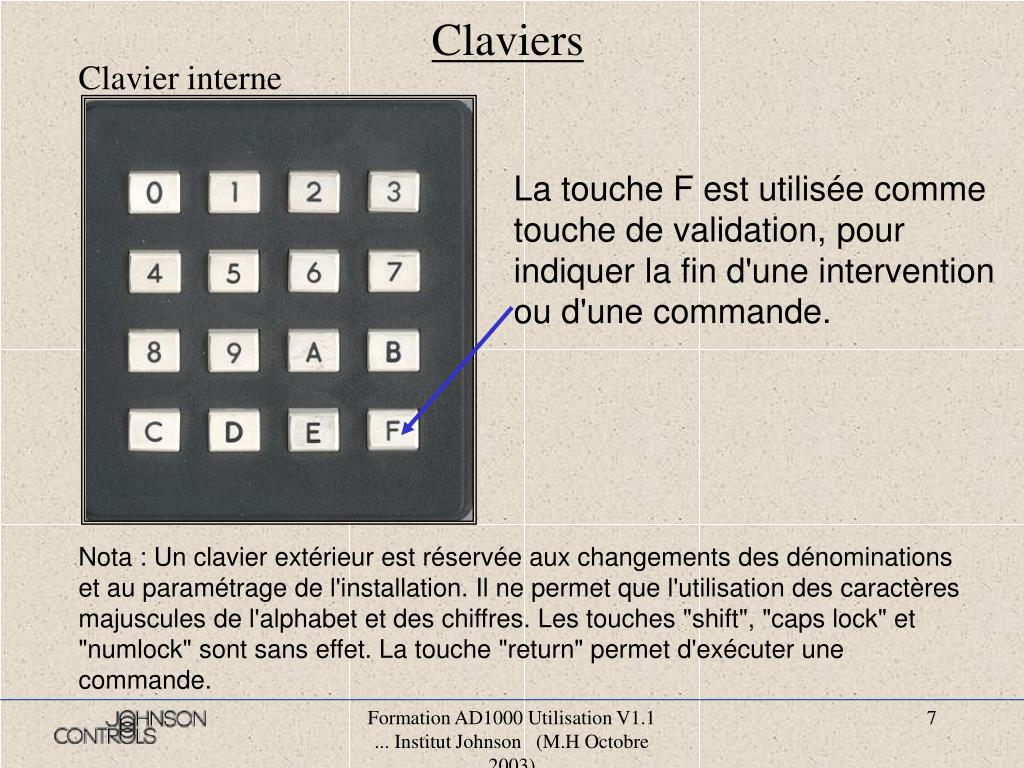

  7. Claviers Clavier interne • La touche F est utilisée comme touche de validation, pour indiquer la fin d'une intervention ou d'une commande. Nota : Un clavier extérieur est réservée aux changements des dénominations et au paramétrage de l'installation. Il ne permet que l'utilisation des caractères majuscules de l'alphabet et des chiffres. Les touches "shift", "caps lock" et "numlock" sont sans effet. La touche "return" permet d'exécuter une commande. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  8. Imprimantes • L'imprimante interne permet de consigner par écrit et de façon automatique : • les alarmes • les dérangements • les interventions manuelles de l'utilisateur • la commande éventuelle des asservissements De plus, un numéro d'ordre permet de contrôler la séquence chronologique des événements. La liste des déclarations ou l'impression de l'historique peu être demandée par l'utilisateur. IMPRIMANTE EXTERNE : Même caractéristiques que l ’imprimante interne sauf : La liaison électrique est du type série RS-232. Le papier utilisé est du papier informatique 80 colonnes. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

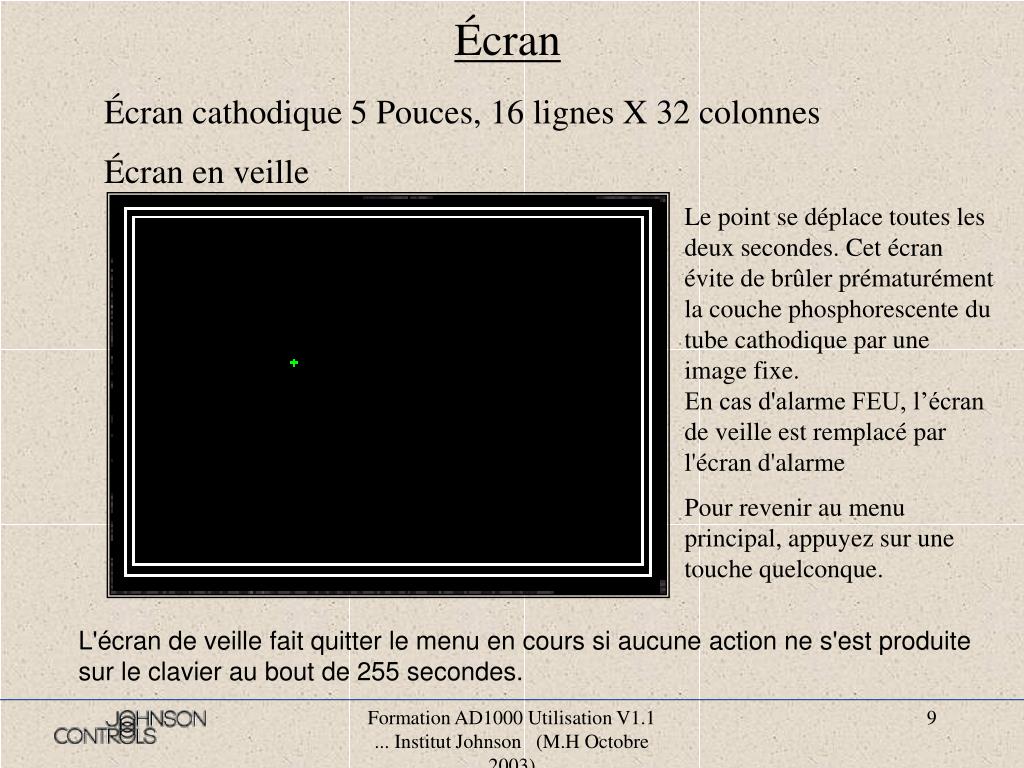

  9. Écran Écran cathodique 5 Pouces, 16 lignes X 32 colonnes Écran en veille Le point se déplace toutes les deux secondes. Cet écran évite de brûler prématurément la couche phosphorescente du tube cathodique par une image fixe. En cas d'alarme FEU, l’écran de veille est remplacé par l'écran d'alarme Pour revenir au menu principal, appuyez sur une touche quelconque. L'écran de veille fait quitter le menu en cours si aucune action ne s'est produite sur le clavier au bout de 255 secondes. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  10. Menu principal Le menu principal donne accès aux autres menus. Tous les codes d'accès se font à partir de celui-ci. - Pour passer d'un menu à un autre, il est nécessaire de repasser par le programme principal. - Pour accéder au menu principal à partir d’un autre menu il suffit de taper sur « return » . - La sortie d'une fonction ramène en général le programme au menu appelant . - Pour sortir d’une fonction sans attendre la confirmation et revenir au menu appelant, il suffit de répondre 0 à une des questions (sauf pour une durée de temporisation). JE/02/02/89 11:46:17 MEM : 25312 -------------------------------------------------------------- MENU PRINCIPAL -------------------------------------------------------------- 1--LISTE DES DECLARATIONS 2--HISTORIQUE 3--CONFIGURATION 4--MAINTENANCE 5--IMPRESSION 6--REARMEMENT > - Pour rentrer des données rapidement au clavier, le programme propose une suite logique de réponses. Pour accepter la réponse du programme, il suffit de taper sur « return ». Le fait de taper une autre touche efface immédiatement la proposition du programme pour faire place à la nouvelle donnée. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  11. Menu principal Date et heure MEM X(X = mémoire disponible) • Ou affichage de : • ASVNX HS (X= ligne asv mise HS) • MODE TEST=détecteurs en test : JE/02/02/89 11:46:17 MEM : 25312 -------------------------------------------------------------- MENU PRINCIPAL -------------------------------------------------------------- 1--LISTE DES DECLARATIONS 2--HISTORIQUE 3--CONFIGURATION 4--MAINTENANCE 5--IMPRESSION 6--REARMEMENT > Sous menus Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  12. Liste des déclarations • Appel: MENU PRINCIPAL : Option 1 • (Affichage avec état de l'adresse en temps réel. L ’option 1 du menu de configuration affiche les listes des déclarations avec les numéros de zone) LISTE DES DECLARATIONS -------------------------------------------------------------- A = ASSERVISSEMENT B = ZONE C = ICC D = DET . E = L. D'ENTREE 0 = FIN -------------------------------------------------------------- 0 = Revenir au menu Principal --- > Taper une lettre pour faire apparaître la liste des éléments Ex : TAPER "E" = Affichage des lignes d'entrées Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  13. Liste des déclarations : asservissements • Appel: MENU PRINCIPAL : Option 1 : « A » 1 = Page précédente 2 = Page suivante LISTE DES DECLARATIONS Ligne/Adresse -------------------------------------------------------------- DECL . ASSERV . P - 1 = 1 P + 1 = 2 FIN =F -------------------------------------------------------------- 1/001 REPOS T120 SIRENE RDC F = Revenir au menu « LISTES DES DECLARATIONS » 1/002 REPOS T120 SIRENE 1ET 1/003 REPOS T120 SIRENE 2ET 2/001 MARCHE T000 VENTILATION 2/002 MARCHE T000 ECLAIRAGE PK O Etat 3/003 REPOS T000 ECLAIRAGE PK E Temporisation en secondes Libellé Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  14. Liste des déclarations : zones • Appel: MENU PRINCIPAL : Option 1 : « B » 1 = Page précédente 2 = Page suivante LISTE DES DECLARATIONS Zone -------------------------------------------------------------- ZONAGE P - 1 = 1 P + 1 = 2 FIN =F -------------------------------------------------------------- 001 BATIMENT NORD F = Revenir au menu « LISTES DES DECLARATIONS » 002 BATIMENT SUD 003 BATIMENT EST 004 BATIMENT OUEST 005 BAT-NORD RDC 006 BAT.NORD ET1 007 BAT.NORD ET2 008 BAT.NORD ET3 009 BAT.EST RDC 010 ESCALIER B Libellé Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

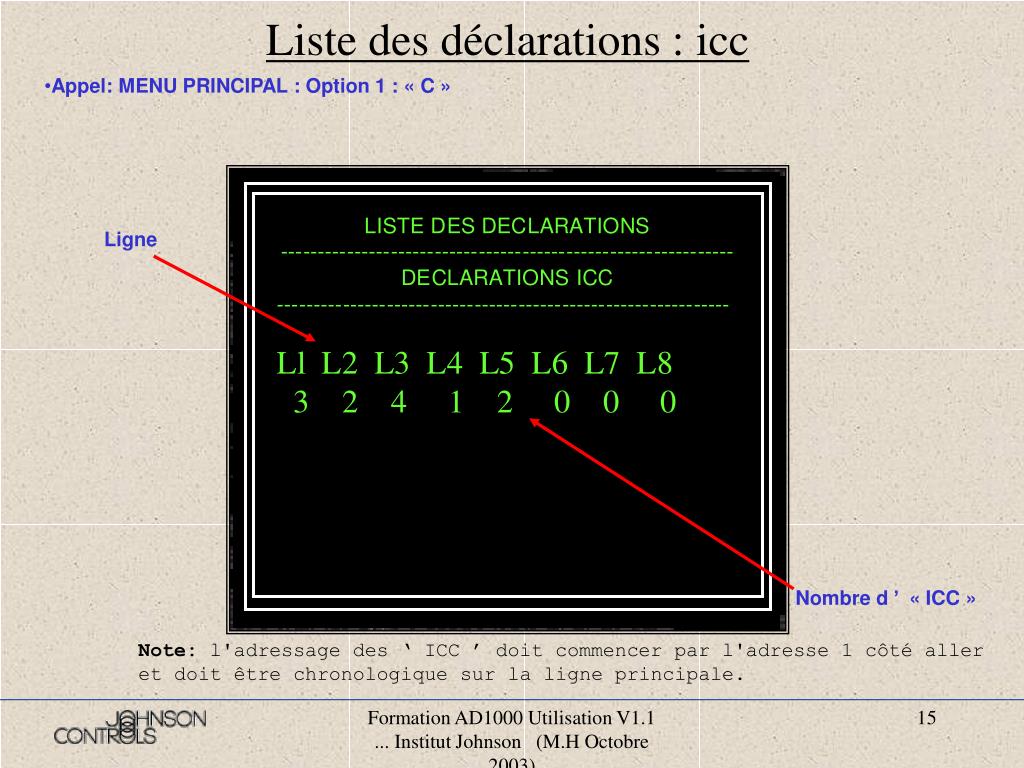

  15. Liste des déclarations : icc • Appel: MENU PRINCIPAL : Option 1 : « C » Ligne Nombre d ’  « ICC » Note: l'adressage des ‘ ICC ’ doit commencer par l'adresse 1 côté aller et doit être chronologique sur la ligne principale. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

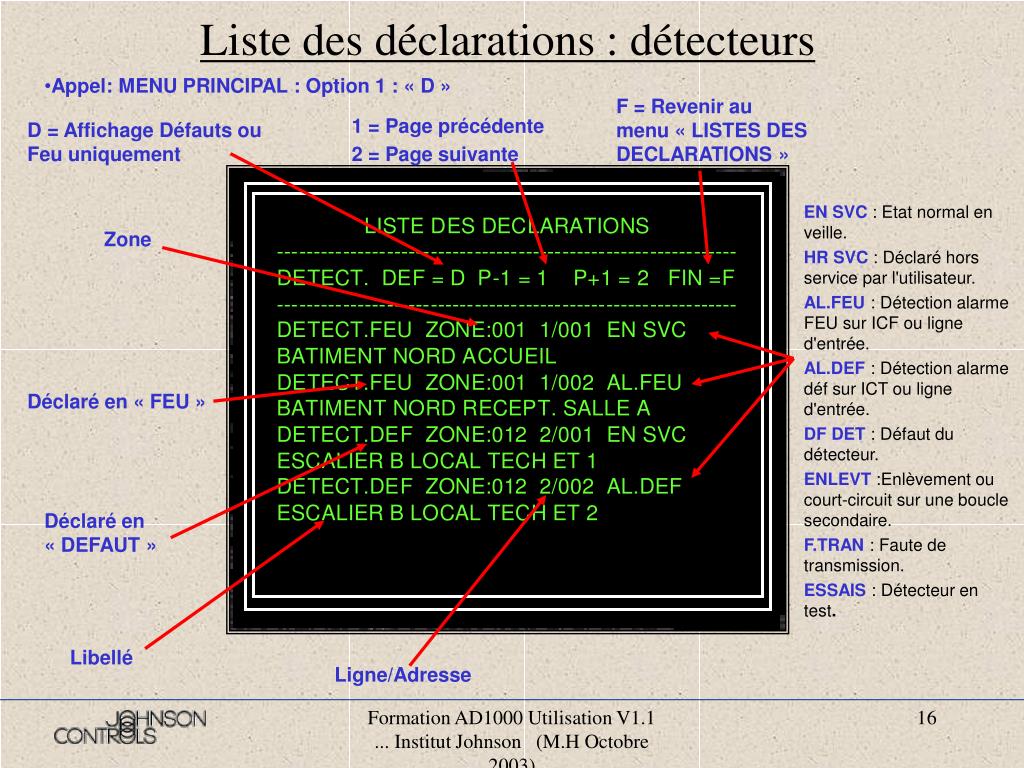

  16. Liste des déclarations : détecteurs • Appel: MENU PRINCIPAL : Option 1 : « D » F = Revenir au menu « LISTES DES DECLARATIONS » 1 = Page précédente 2 = Page suivante D = Affichage Défauts ou Feu uniquement EN SVC : Etat normal en veille. HR SVC : Déclaré hors service par l'utilisateur. AL.FEU : Détection alarme FEU sur ICF ou ligne d'entrée. AL.DEF : Détection alarme déf sur ICT ou ligne d'entrée. DF DET : Défaut du détecteur. ENLEVT :Enlèvement ou court-circuit sur une boucle secondaire. F.TRAN : Faute de transmission. ESSAIS : Détecteur entest. Zone Déclaré en « FEU » Déclaré en « DEFAUT » Libellé Ligne/Adresse Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  17. Liste des déclarations : lignes d ’entrées • Appel: MENU PRINCIPAL : Option 1 : « E » 1 = Page précédente 2 = Page suivante F = Revenir au menu « LISTES DES DECLARATIONS » AF = déclaré en al.FEU DF = déclaré en défaut ET = déclaré en état. NF = normalement fermé NO = normalement ouvert Libellé Adresse Etat Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

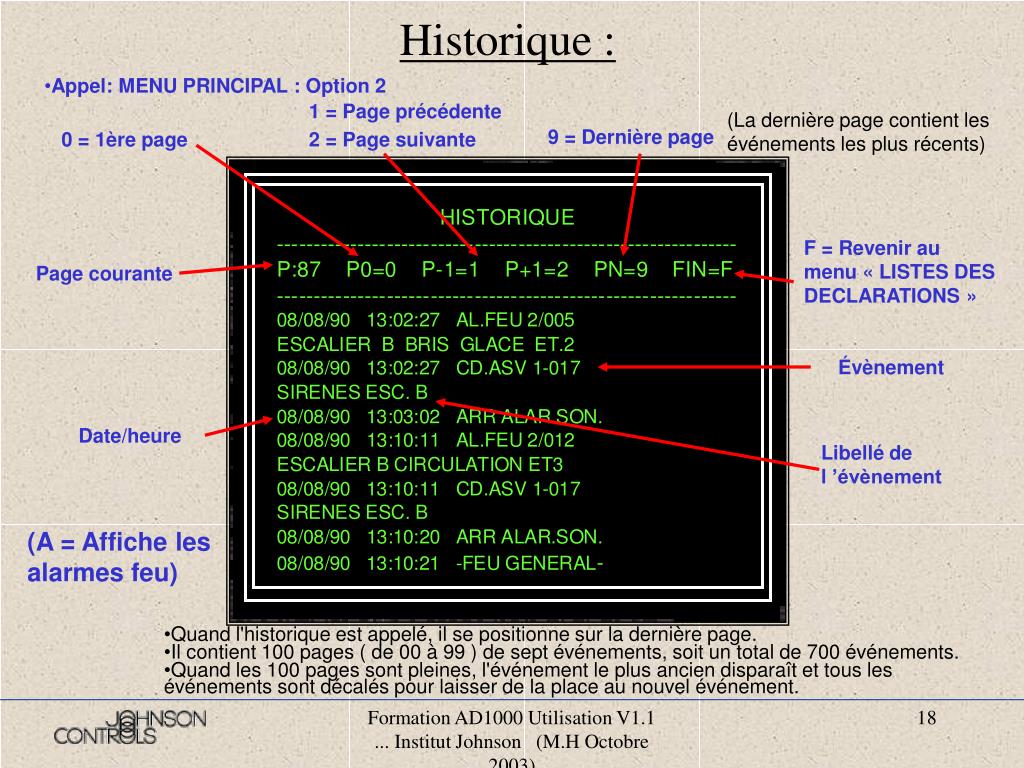

  18. Historique : • Appel: MENU PRINCIPAL : Option 2 1 = Page précédente 2 = Page suivante (La dernière page contient les événements les plus récents) 9 = Dernière page 0 = 1ère page F = Revenir au menu « LISTES DES DECLARATIONS » Page courante Évènement Date/heure Libellé de l ’évènement (A = Affiche les alarmes feu) • Quand l'historique est appelé, il se positionne sur la dernière page. • Il contient 100 pages ( de 00 à 99 ) de sept événements, soit un total de 700 événements. • Quand les 100 pages sont pleines, l'événement le plus ancien disparaît et tous les événements sont décalés pour laisser de la place au nouvel événement. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

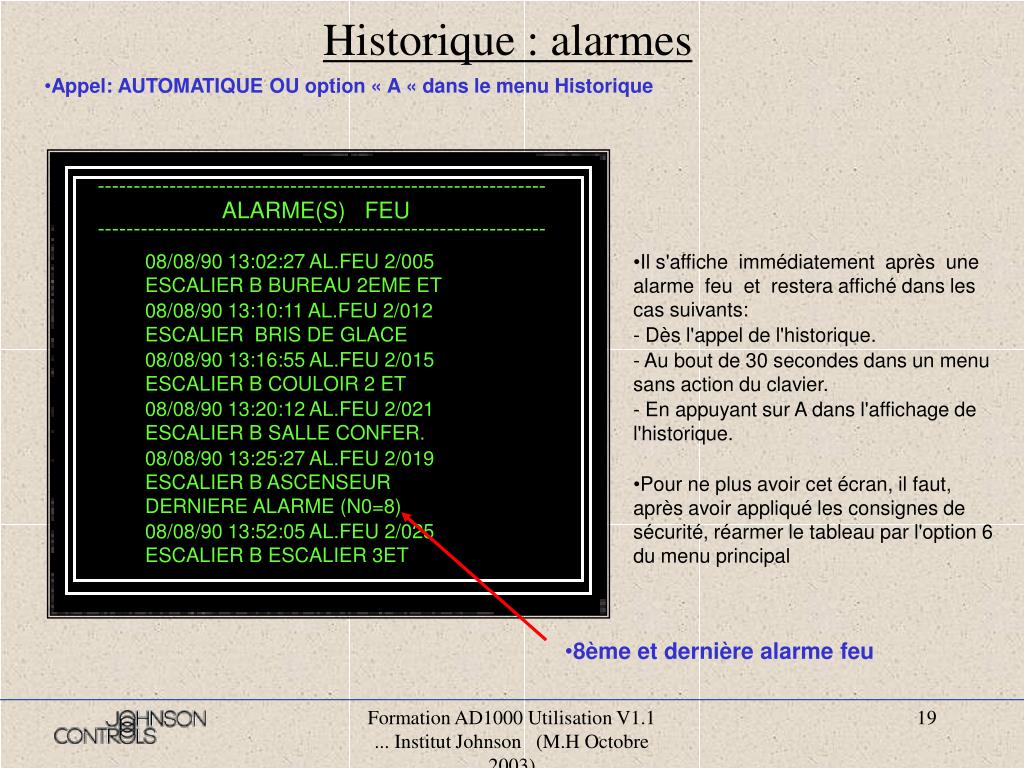

  19. Historique : alarmes • Appel: AUTOMATIQUE OU option « A « dans le menu Historique --------------------------------------------------------------- ALARME(S) FEU --------------------------------------------------------------- • Il s'affiche immédiatement après une alarme feu et restera affiché dans les cas suivants: • - Dès l'appel de l'historique. • - Au bout de 30 secondes dans un menu sans action du clavier. • - En appuyant sur A dans l'affichage de l'historique. • Pour ne plus avoir cet écran, il faut, après avoir appliqué les consignes de sécurité, réarmer le tableau par l'option 6 du menu principal • 08/08/90 13:02:27 AL.FEU 2/005 ESCALIER B BUREAU 2EME ET • 08/08/90 13:10:11 AL.FEU 2/012 ESCALIER BRIS DE GLACE • 08/08/90 13:16:55 AL.FEU 2/015 ESCALIER B COULOIR 2 ET • 08/08/90 13:20:12 AL.FEU 2/021 ESCALIER B SALLE CONFER. • 08/08/90 13:25:27 AL.FEU 2/019 ESCALIER B ASCENSEUR DERNIERE ALARME (N0=8) • 08/08/90 13:52:05 AL.FEU 2/025 ESCALIER B ESCALIER 3ET • 8ème et dernière alarme feu Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

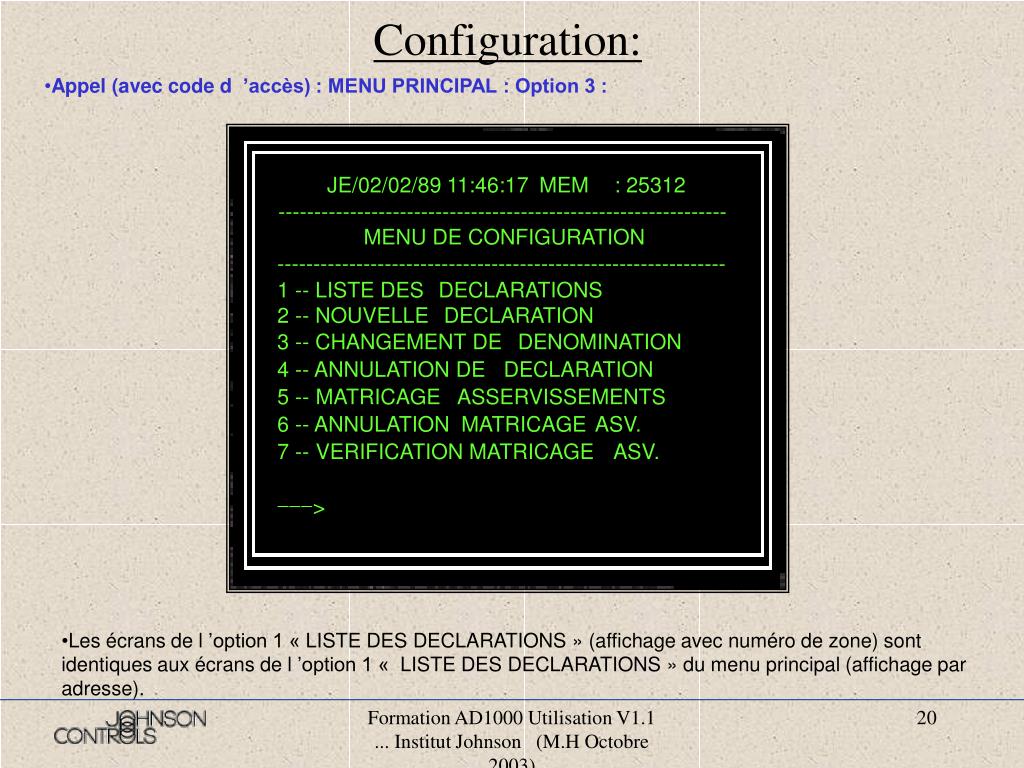

  20. Configuration: • Appel (avec code d  ’accès) : MENU PRINCIPAL : Option 3 : JE/02/02/89 11:46:17 MEM : 25312 --------------------------------------------------------------- MENU DE CONFIGURATION --------------------------------------------------------------- 1 -- LISTE DES DECLARATIONS 2 -- NOUVELLE DECLARATION 3 -- CHANGEMENT DE DENOMINATION 4 -- ANNULATION DE DECLARATION 5 -- MATRICAGE ASSERVISSEMENTS 6 -- ANNULATION MATRICAGE ASV. 7 -- VERIFICATION MATRICAGE ASV. --- > • Les écrans de l ’option 1 « LISTE DES DECLARATIONS » (affichage avec numéro de zone) sont identiques aux écrans de l ’option 1 «  LISTE DES DECLARATIONS » du menu principal (affichage par adresse). Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  21. Configuration: nouvelle déclaration • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 2 : 0 = Revenir au menu « Configuration » Taper une lettre pour déclarer un nouvel élément Ex : TAPER "E" = Déclaration de nouvelles lignes d'entrées Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

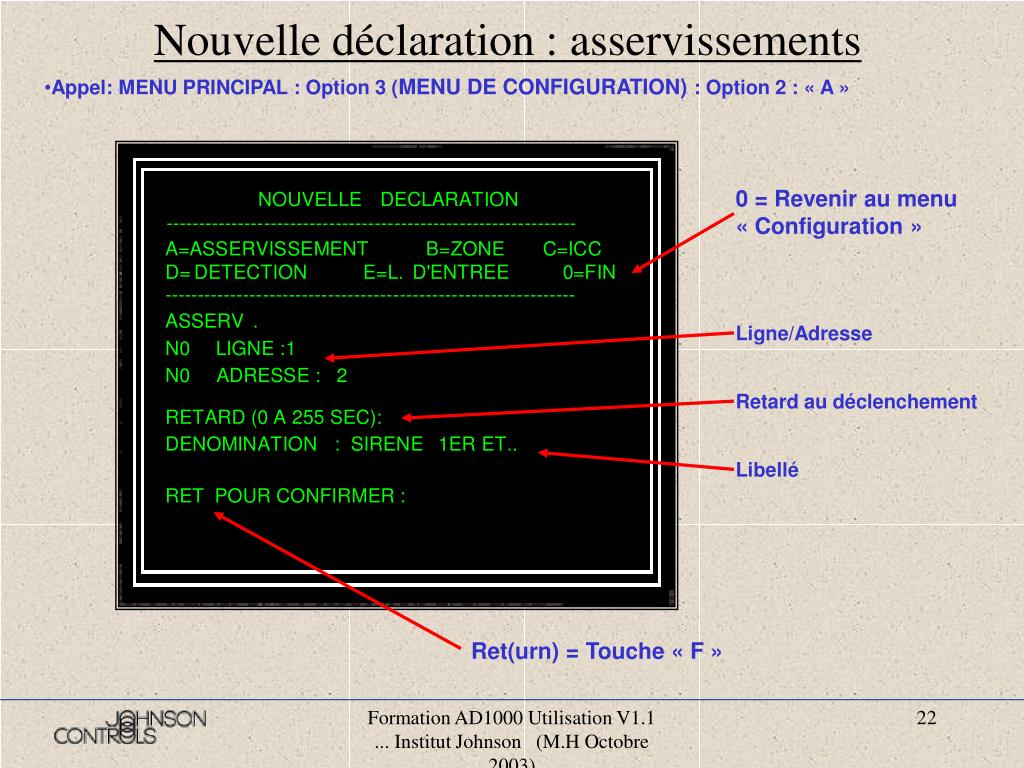

  22. Nouvelle déclaration : asservissements • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 2 : « A » 0 = Revenir au menu « Configuration » Ligne/Adresse Retard au déclenchement Libellé Ret(urn) = Touche « F » Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

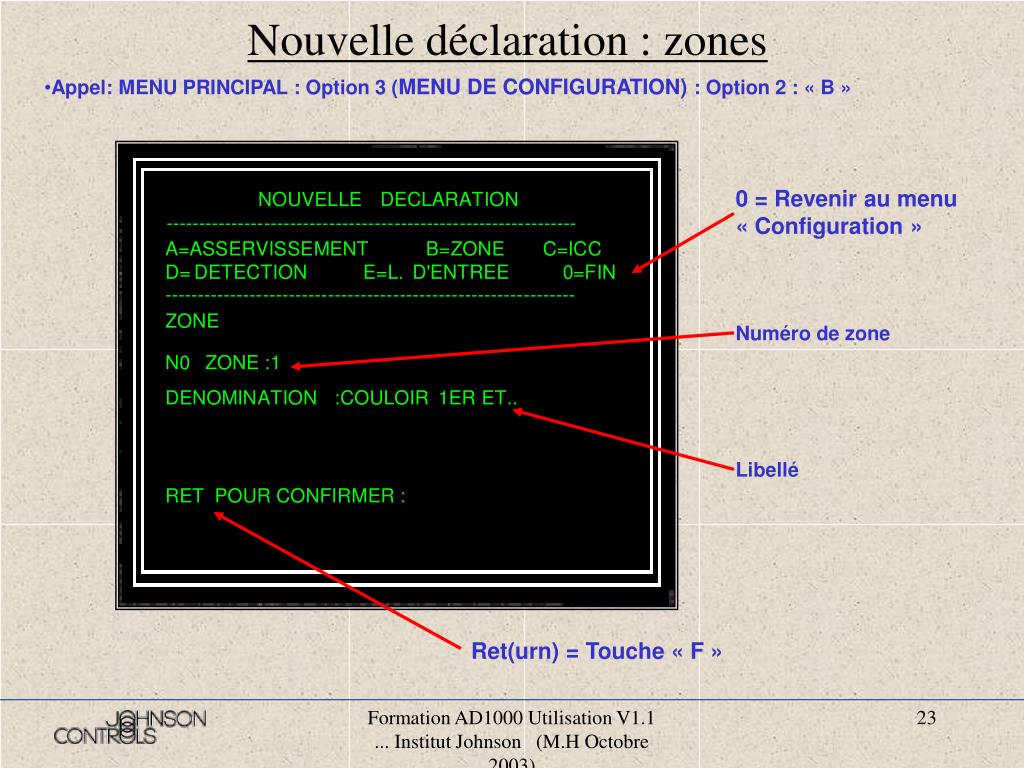

  23. Nouvelle déclaration : zones • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 2 : « B » 0 = Revenir au menu « Configuration » Numéro de zone Libellé Ret(urn) = Touche « F » Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

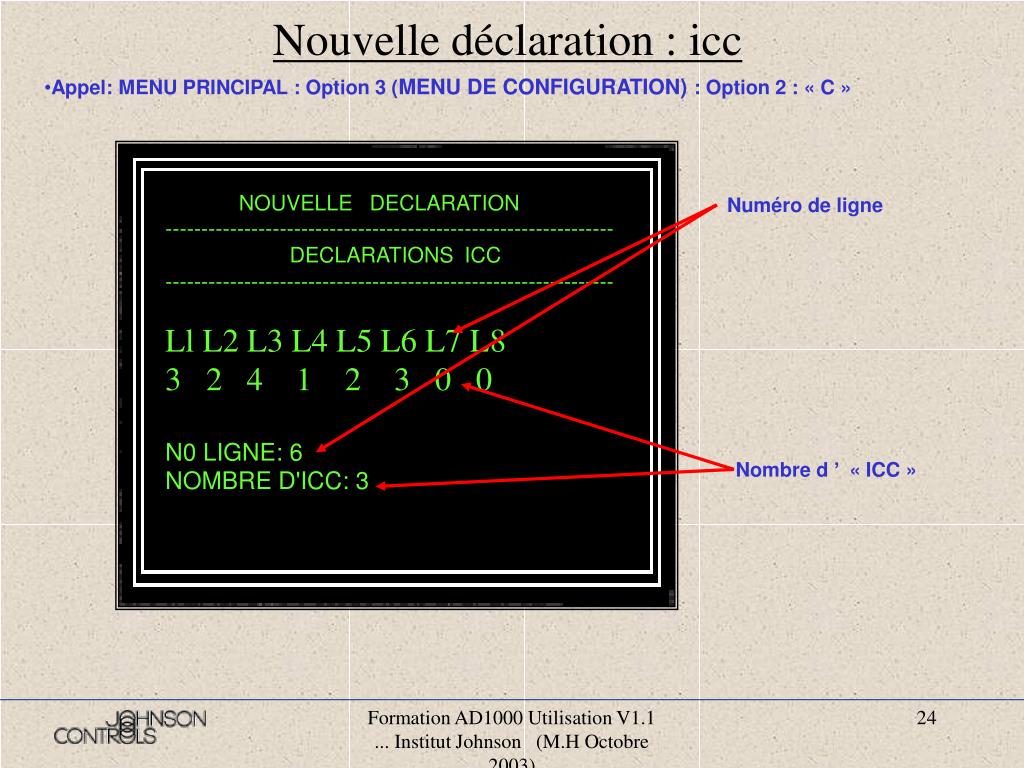

  24. Nouvelle déclaration : icc • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 2 : « C » Numéro de ligne NOUVELLE DECLARATION --------------------------------------------------------------- DECLARATIONS ICC --------------------------------------------------------------- Ll L2 L3 L4 L5 L6 L7 L8 3 2 4 1 2 3 0 0 . N0 LIGNE: 6 Nombre d ’  « ICC » NOMBRE D'ICC: 3 Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

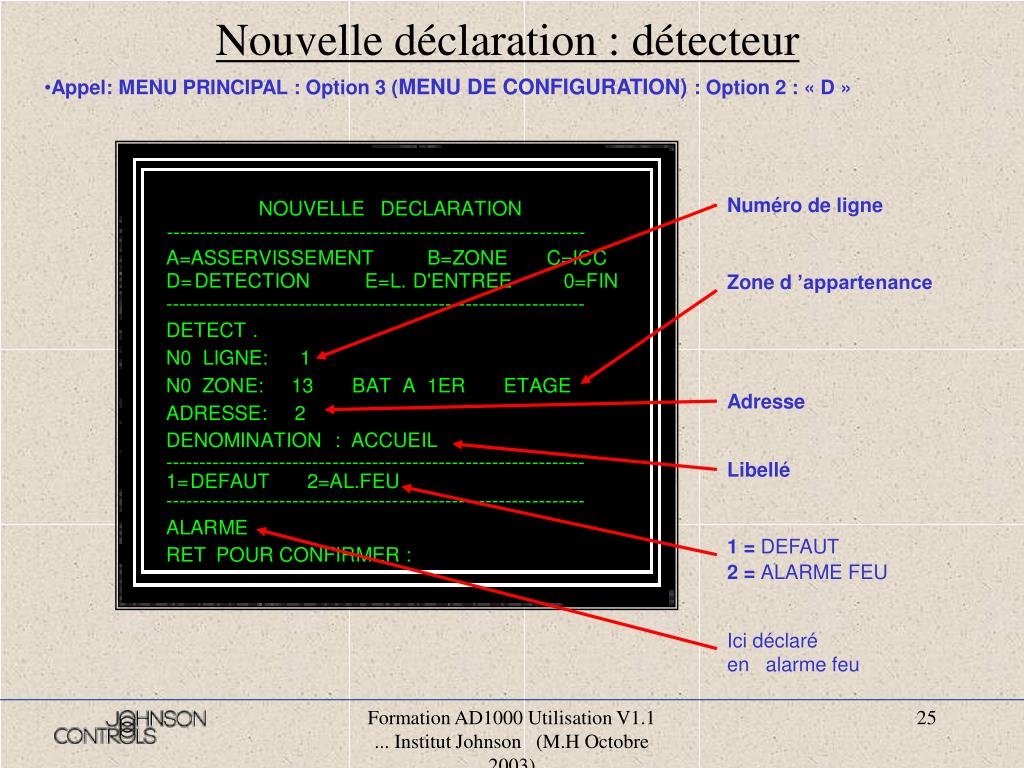

  25. Nouvelle déclaration : détecteur • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 2 : « D » Numéro de ligne Zone d ’appartenance Adresse Libellé 1 = DEFAUT 2 = ALARME FEU Ici déclaré en   alarme feu Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  26. Nouvelle déclaration : ligne d ’entrée • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 2 : « E » Numéro d ’entrée Libellé Type : 1 = déclaré en défaut. Voyant défaut et buzzer. 2 = déclaré en état. Pas de voyant ni de buzzer. 3 = déclaré en al.FEU. Voyant feu et buzzer. Déclenchement par contact ou tension 12v à 24v : 1 = normalement fermé - présence de tension 2 = normalement ouvert - absence de tension Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

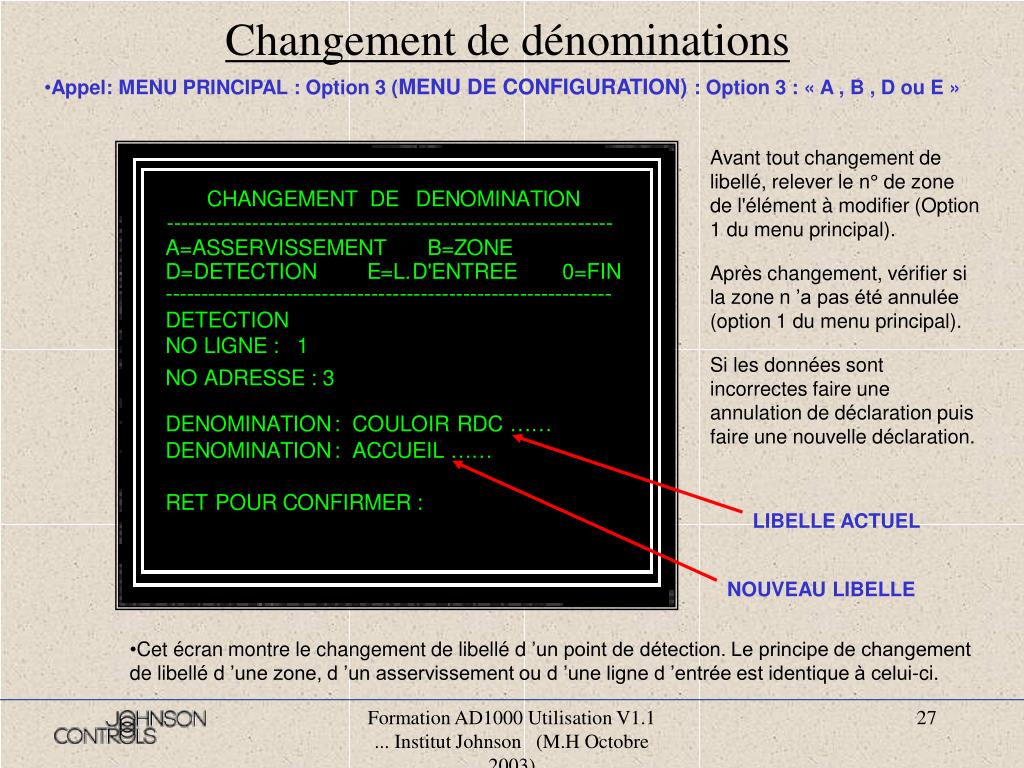

  27. Changement de dénominations • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 3 : « A , B , D ou E » Avant tout changement de libellé, relever le n° de zone de l'élément à modifier (Option 1 du menu principal). Après changement, vérifier si la zone n ’a pas été annulée (option 1 du menu principal). Si les données sont incorrectes faire une annulation de déclaration puis faire une nouvelle déclaration. LIBELLE ACTUEL NOUVEAU LIBELLE • Cet écran montre le changement de libellé d ’un point de détection. Le principe de changement de libellé d ’une zone, d ’un asservissement ou d ’une ligne d ’entrée est identique à celui-ci. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

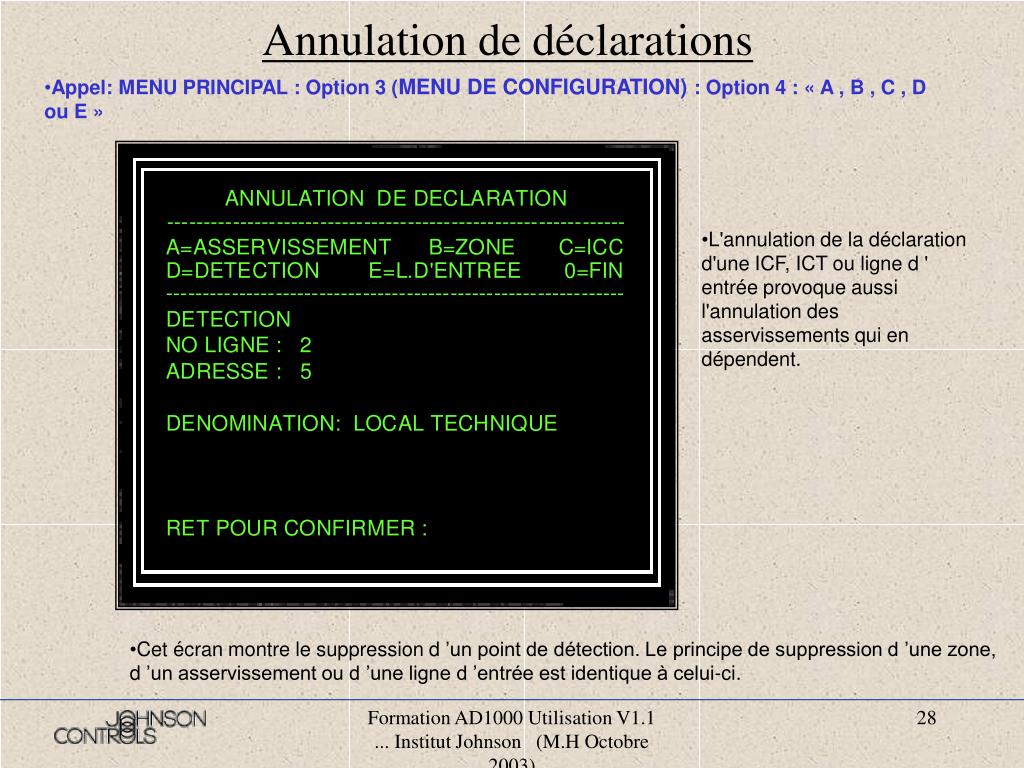

  28. Annulation de déclarations • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 4 : « A , B , C , D ou E » • L'annulation de la déclaration d'une ICF, ICT ou ligne d ' entrée provoque aussi l'annulation des asservissements qui en dépendent. • Cet écran montre le suppression d ’un point de détection. Le principe de suppression d ’une zone, d ’un asservissement ou d ’une ligne d ’entrée est identique à celui-ci. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  29. Matriçage asservissements: MATRICAGE ASSERVISSEMENTS --------------------------------------------------------------- D= DET . B=ZONE E=L. D'ENTREE 0=FIN --------------------------------------------------------------- • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 5 • Cet écran permet de matricer des asservissements en fonction des alarmes (techniques ou feu) des lignes de détection ou d'entrées. • Les asservissements et les lignes de détection ou d'entrées doivent être déclarées. • Les asservissements peuvent êtres commandés soit par point (détecteur) (Option « D ») où soit par zone (ensemble logique de points de la même zone) (Option « B ») Dans ce cas tout détecteur compris dans la zone déclenchera les asservissements. • Chaque zone, ou point, peut commander de 0 à 6 asservissements Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  30. Matriçage asservissements: détecteurs • Appel: MENU PRINCIPAL : Option 3 (MENU MAINTENANCE) : Option 5 : « D » MATRICAGE ASSERVISSEMENTS --------------------------------------------------------------- D= DET . B=ZONE E=L. D'ENTREE 0=FIN --------------------------------------------------------------- DETECT . Détecteur NO LIGNE : 2 NO ADRESSE : 5 ACCUEIL Asservissement ASSERVISSEMENT NO LIGNE : 1 1 = ou (autorise l'asservissement sans confirmation issue d'autres points d'alarme ) 2 = et (nécessite qu'il y ait au moins une confirmation d'alarme par un autre point associé au même point d'asservissement) NO ADRESSE : 1 1="OU" 2="ET"---> 1 RET POUR CONFIRMER : Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

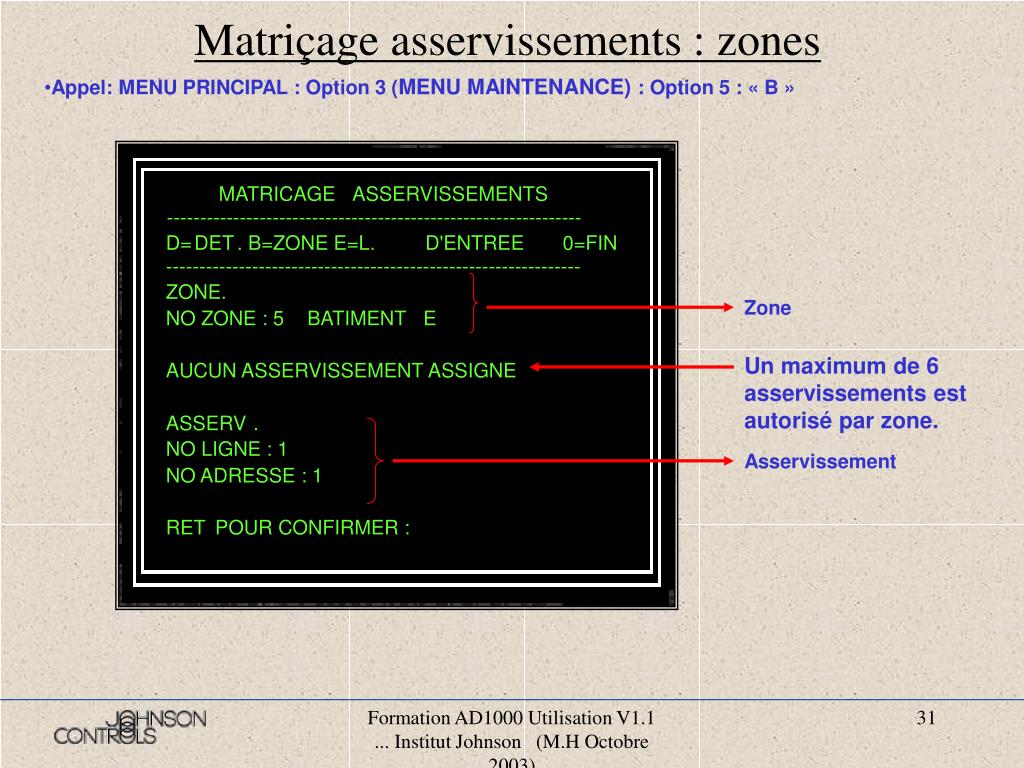

  31. Matriçage asservissements : zones • Appel: MENU PRINCIPAL : Option 3 (MENU MAINTENANCE) : Option 5 : « B » MATRICAGE ASSERVISSEMENTS --------------------------------------------------------------- D= DET . B=ZONE E=L. D'ENTREE 0=FIN --------------------------------------------------------------- ZONE. Zone NO ZONE : 5 BATIMENT E Un maximum de 6 asservissements est autorisé par zone. AUCUN ASSERVISSEMENT ASSIGNE ASSERV . NO LIGNE : 1 Asservissement NO ADRESSE : 1 RET POUR CONFIRMER : Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

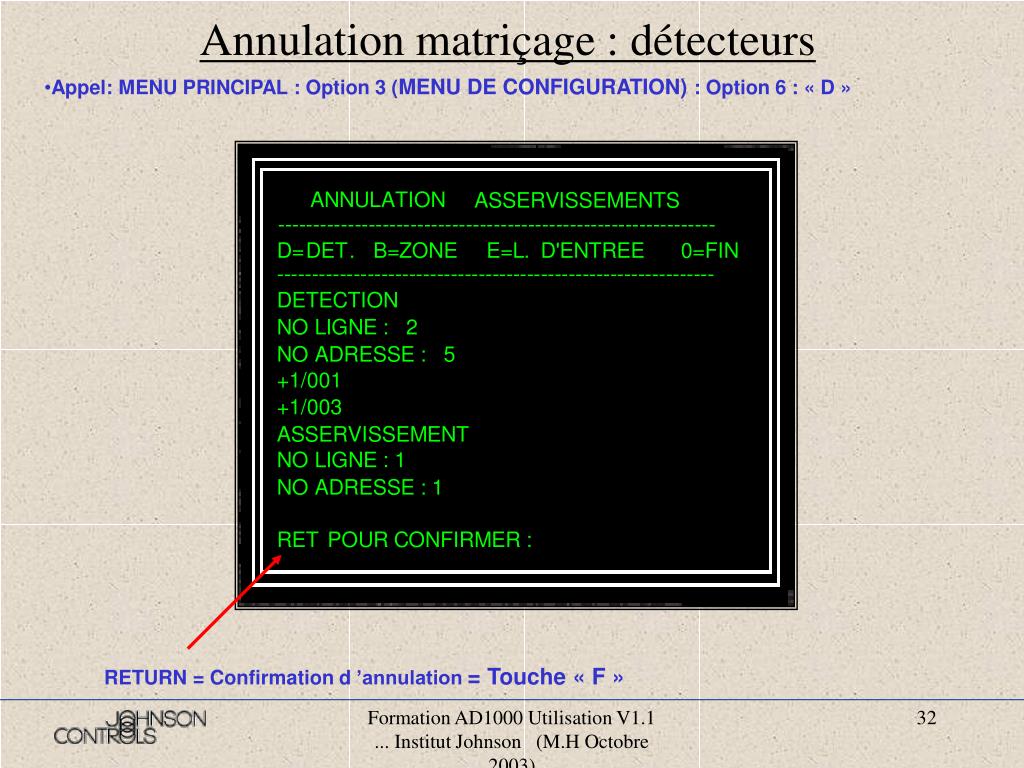

  32. Annulation matriçage : détecteurs • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 6 : « D » RETURN = Confirmation d ’annulation = Touche « F » Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

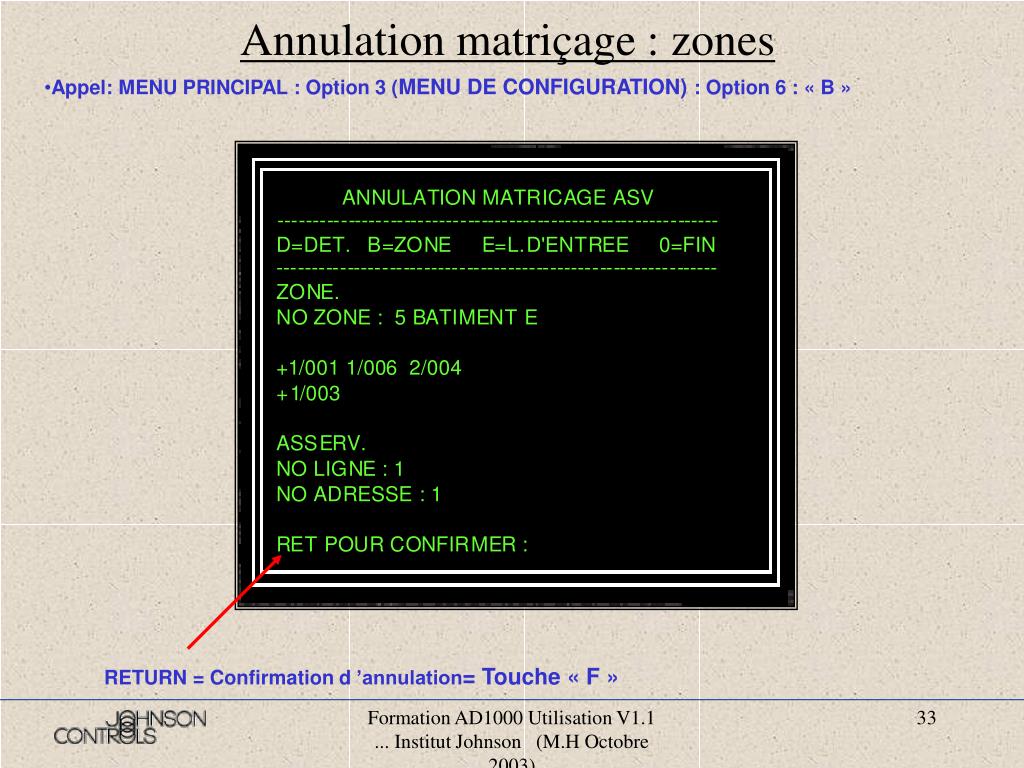

  33. Annulation matriçage : zones • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 6 : « B » RETURN = Confirmation d ’annulation= Touche « F » Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

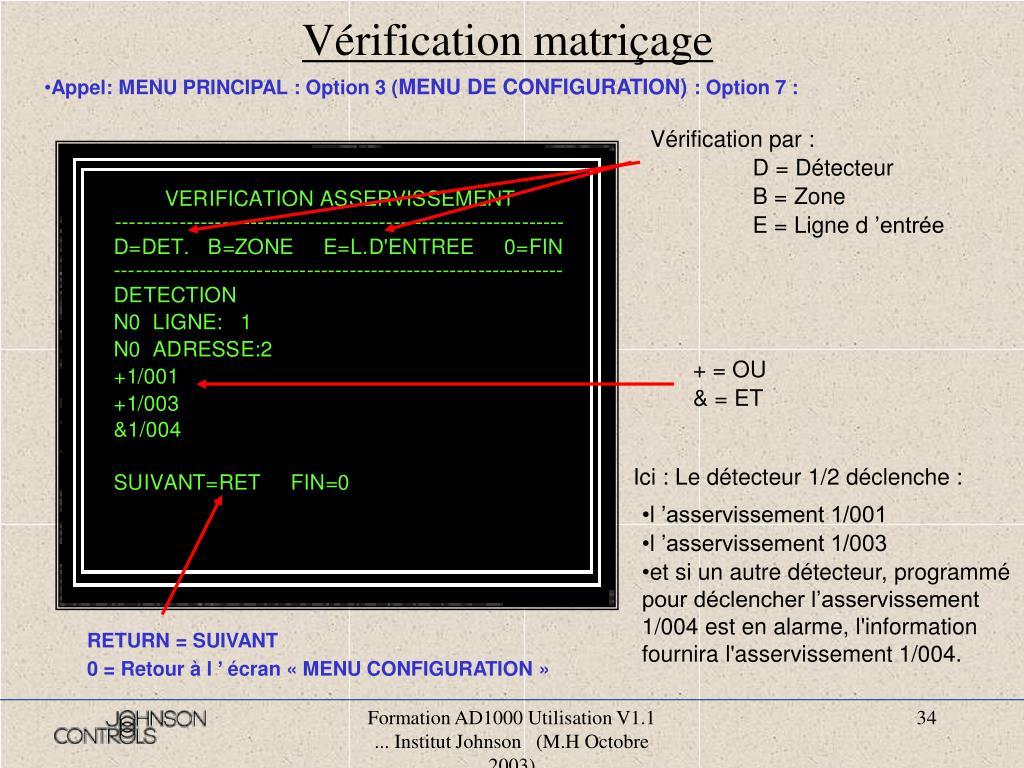

  34. Vérification matriçage • Appel: MENU PRINCIPAL : Option 3 (MENU DE CONFIGURATION) : Option 7 : Vérification par : D = Détecteur B = Zone E = Ligne d ’entrée + = OU & = ET Ici : Le détecteur 1/2 déclenche : • l ’asservissement 1/001 • l ’asservissement 1/003 • et si un autre détecteur, programmé pour déclencher l’asservissement 1/004 est en alarme, l'information fournira l'asservissement 1/004. RETURN = SUIVANT 0 = Retour à l ’ écran « MENU CONFIGURATION » Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  35. Menu maintenance: • Appel (avec code d  ’accès) : MENU PRINCIPAL : Option 4 : Contrairement au réarmement du menu de principal, les alimentations des zones de détections sont coupées Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  36. Mise hors service interface: • Appel (avec code d  ’accès) : MENU PRINCIPAL : Option 4 (MENU MAINTENANCE) : Option 2 Taper « E » pour mettre hors service une ligne d ’entrée. Ici, mise hors service d ’un détecteur ( « D ») de l ’adresse 2 sur la ligne 1 Tant qu'il y aura au moins une interface hors service, il ne sera pas possible d'éteindre le voyant défaut système et le voyant de dérangement général. De même, à chaque réarmement général il y aura dans l'historique le message: adresse (s) hr svc pour rappeler ce fait avec action du buzzer. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

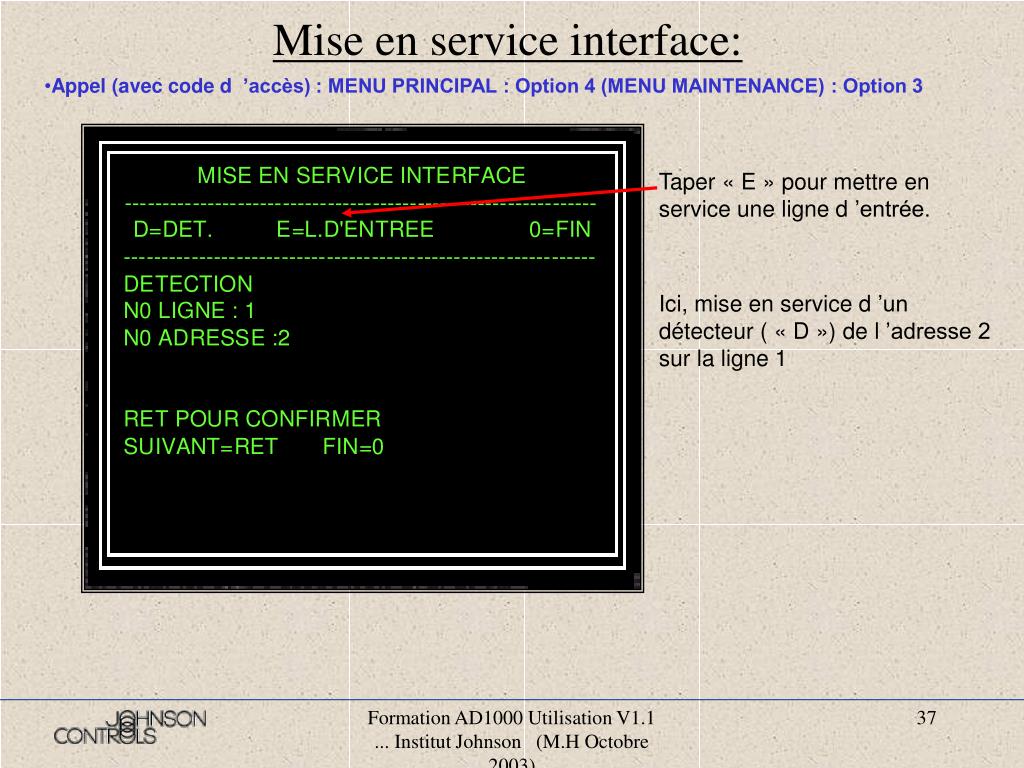

  37. Mise en service interface: • Appel (avec code d  ’accès) : MENU PRINCIPAL : Option 4 (MENU MAINTENANCE) : Option 3 Taper « E » pour mettre en service une ligne d ’entrée. Ici, mise en service d ’un détecteur ( « D ») de l ’adresse 2 sur la ligne 1 Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

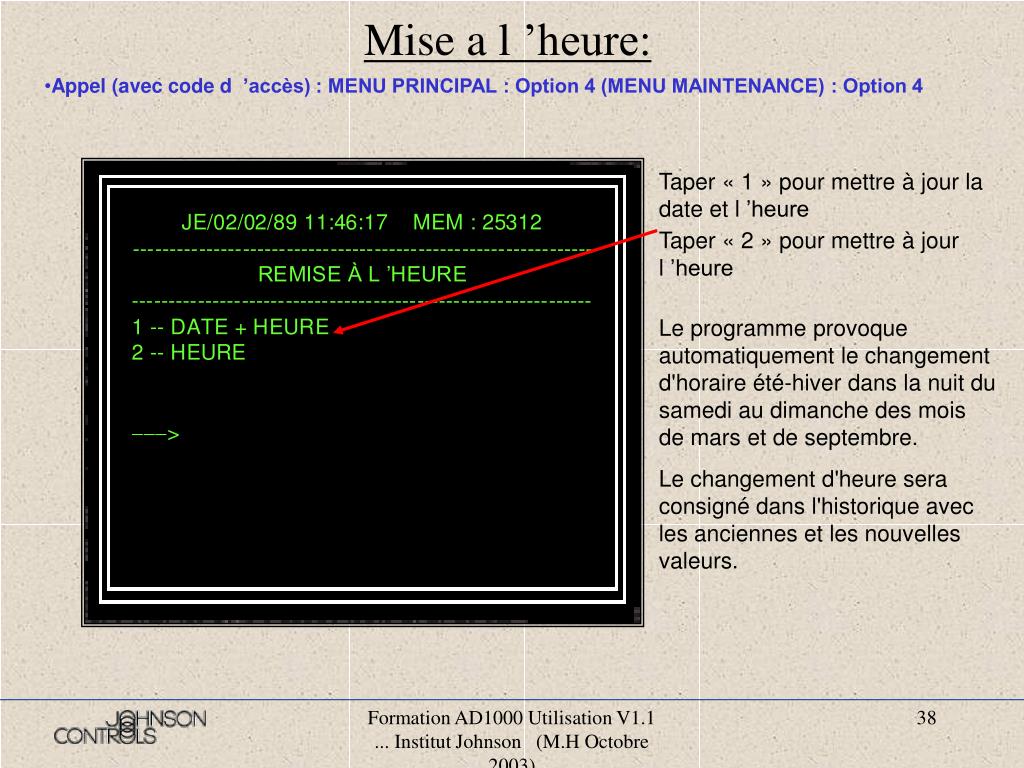

  38. Mise a l ’heure: • Appel (avec code d  ’accès) : MENU PRINCIPAL : Option 4 (MENU MAINTENANCE) : Option 4 Taper « 1 » pour mettre à jour la date et l ’heure Taper « 2 » pour mettre à jour l ’heure Le programme provoque automatiquement le changement d'horaire été-hiver dans la nuit du samedi au dimanche des mois de mars et de septembre. Le changement d'heure sera consigné dans l'historique avec les anciennes et les nouvelles valeurs. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

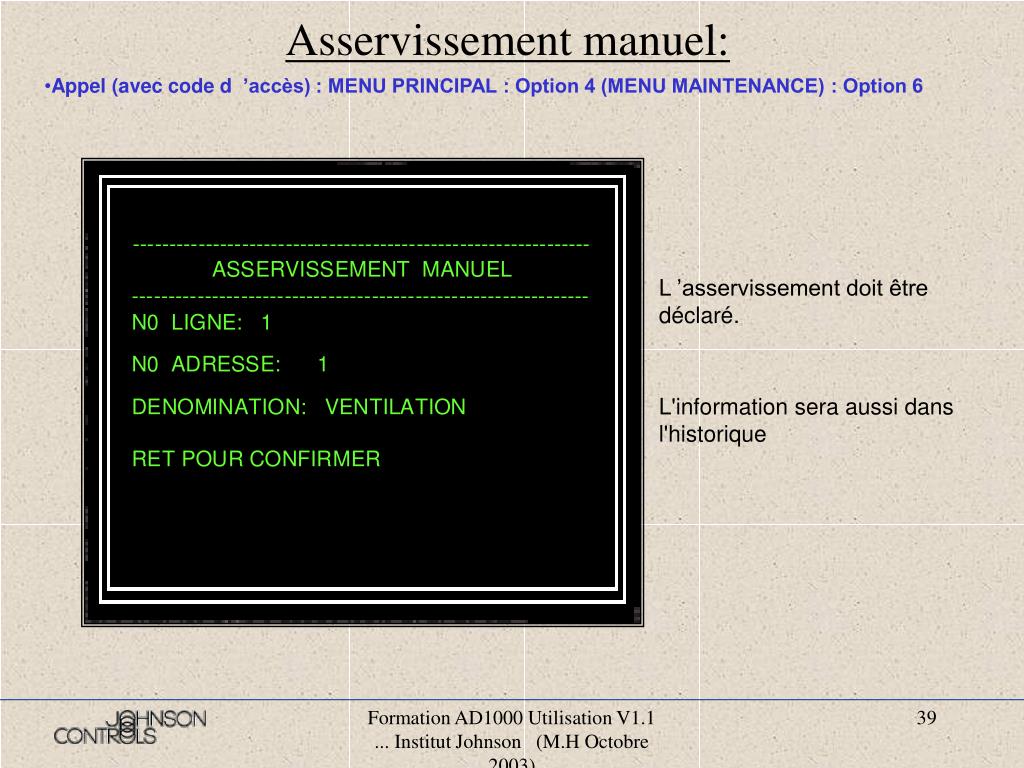

  39. Asservissement manuel: • Appel (avec code d  ’accès) : MENU PRINCIPAL : Option 4 (MENU MAINTENANCE) : Option 6 L ’asservissement doit être déclaré. L'information sera aussi dans l'historique Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

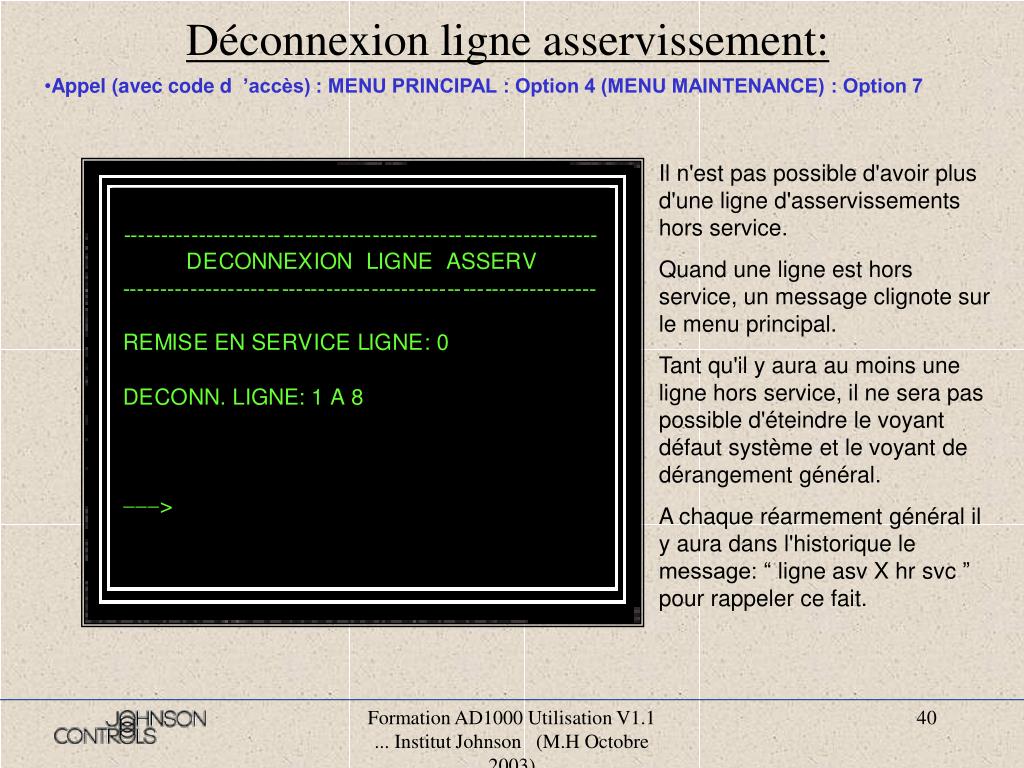

  40. Déconnexion ligne asservissement: • Appel (avec code d  ’accès) : MENU PRINCIPAL : Option 4 (MENU MAINTENANCE) : Option 7 Il n'est pas possible d'avoir plus d'une ligne d'asservissements hors service. Quand une ligne est hors service, un message clignote sur le menu principal. Tant qu'il y aura au moins une ligne hors service, il ne sera pas possible d'éteindre le voyant défaut système et le voyant de dérangement général. A chaque réarmement général il y aura dans l'historique le message: “ ligne asv X hr svc ” pour rappeler ce fait. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

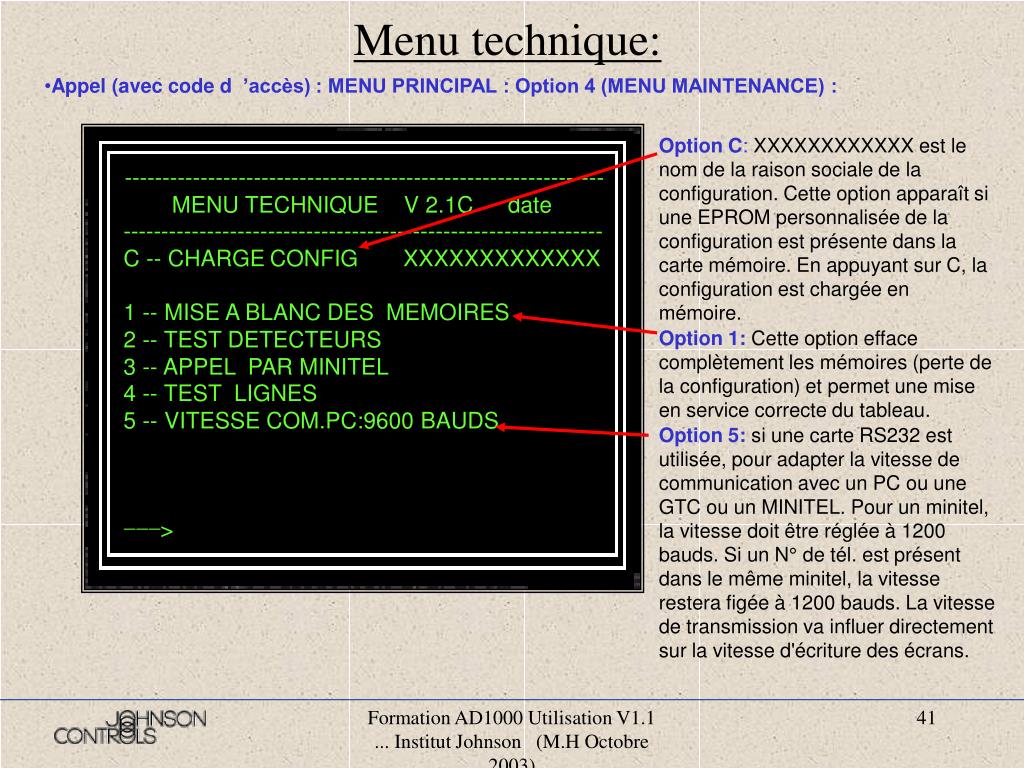

  41. Menu technique: • Appel (avec code d  ’accès) : MENU PRINCIPAL : Option 4 (MENU MAINTENANCE) : Option C: XXXXXXXXXXXX est le nom de la raison sociale de la configuration. Cette option apparaît si une EPROM personnalisée de la configuration est présente dans la carte mémoire. En appuyant sur C, la configuration est chargée en mémoire. Option 1: Cette option efface complètement les mémoires (perte de la configuration) et permet une mise en service correcte du tableau. Option 5: si une carte RS232 est utilisée, pour adapter la vitesse de communication avec un PC ou une GTC ou un MINITEL. Pour un minitel, la vitesse doit être réglée à 1200 bauds. Si un N° de tél. est présent dans le même minitel, la vitesse restera figée à 1200 bauds. La vitesse de transmission va influer directement sur la vitesse d'écriture des écrans. --------------------------------------------------------------- MENU TECHNIQUE V 2.1C date --------------------------------------------------------------- C -- CHARGE CONFIG XXXXXXXXXXXXX 1 -- MISE A BLANC DES MEMOIRES 2 -- TEST DETECTEURS 3 -- APPEL PAR MINITEL 4 -- TEST LIGNES 5 -- VITESSE COM.PC:9600 BAUDS --- > Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

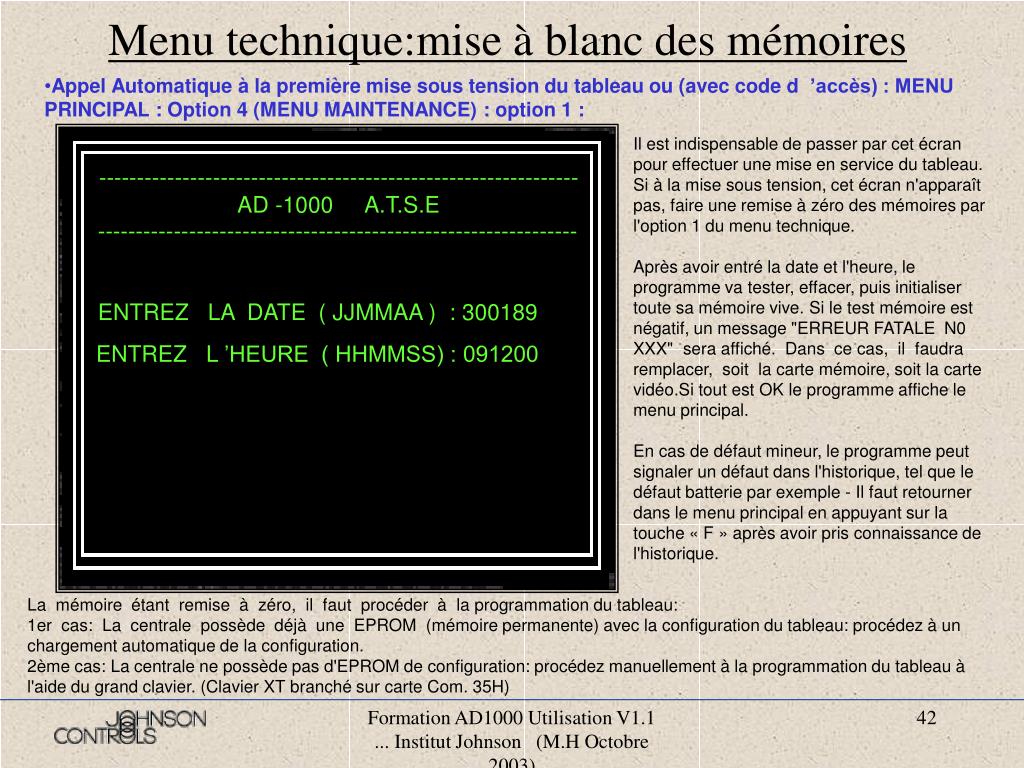

  42. Menu technique:mise à blanc des mémoires • Appel Automatique à la première mise sous tension du tableau ou (avec code d  ’accès) : MENU PRINCIPAL : Option 4 (MENU MAINTENANCE) : option 1 : Il est indispensable de passer par cet écran pour effectuer une mise en service du tableau. Si à la mise sous tension, cet écran n'apparaît pas, faire une remise à zéro des mémoires par l'option 1 du menu technique. Après avoir entré la date et l'heure, le programme va tester, effacer, puis initialiser toute sa mémoire vive. Si le test mémoire est négatif, un message "ERREUR FATALE N0 XXX" sera affiché. Dans ce cas, il faudra remplacer, soit la carte mémoire, soit la carte vidéo.Si tout est OK le programme affiche le menu principal. En cas de défaut mineur, le programme peut signaler un défaut dans l'historique, tel que le défaut batterie par exemple - Il faut retourner dans le menu principal en appuyant sur la touche « F » après avoir pris connaissance de l'historique. --------------------------------------------------------------- AD -1000 A.T.S.E --------------------------------------------------------------- ENTREZ LA DATE ( JJMMAA ) : 300189 ENTREZ L ’HEURE ( HHMMSS) : 091200 La mémoire étant remise à zéro, il faut procéder à la programmation du tableau: 1er cas: La centrale possède déjà une EPROM (mémoire permanente) avec la configuration du tableau: procédez à un chargement automatique de la configuration. 2ème cas: La centrale ne possède pas d'EPROM de configuration: procédez manuellement à la programmation du tableau à l'aide du grand clavier. (Clavier XT branché sur carte Com. 35H) Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

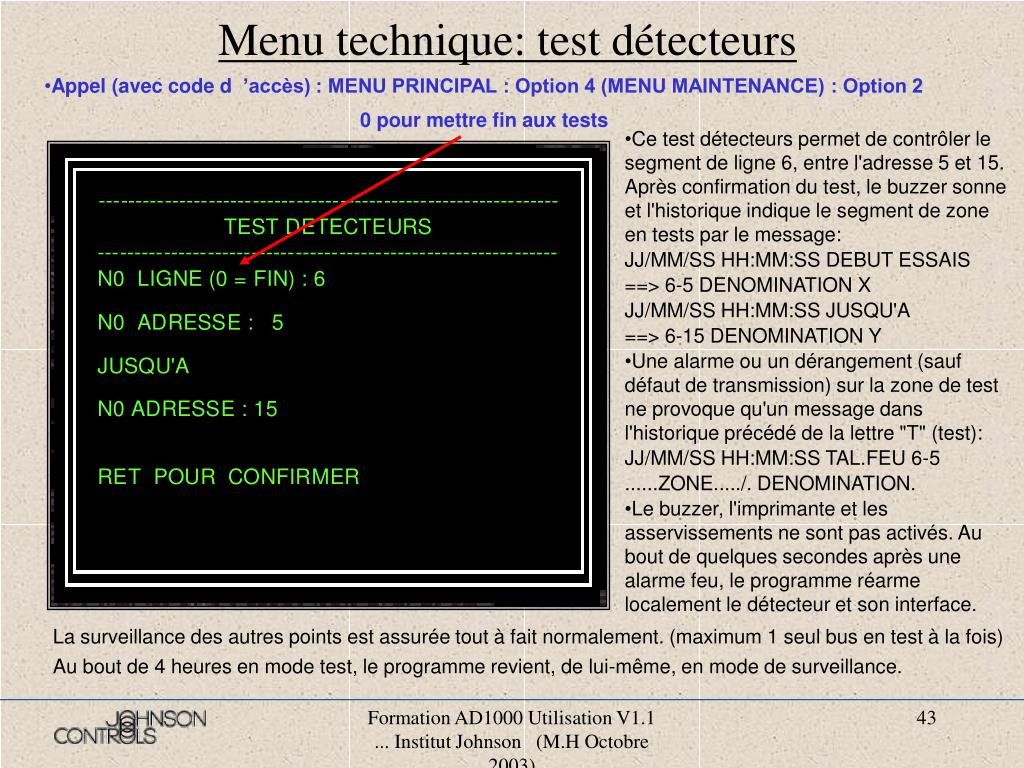

  43. Menu technique: test détecteurs • Appel (avec code d  ’accès) : MENU PRINCIPAL : Option 4 (MENU MAINTENANCE) : Option 2 0 pour mettre fin aux tests • Ce test détecteurs permet de contrôler le segment de ligne 6, entre l'adresse 5 et 15. Après confirmation du test, le buzzer sonne et l'historique indique le segment de zone en tests par le message: • JJ/MM/SS HH:MM:SS DEBUT ESSAIS • ==> 6-5 DENOMINATION X   • JJ/MM/SS HH:MM:SS JUSQU'A • ==> 6-15 DENOMINATION Y • Une alarme ou un dérangement (sauf défaut de transmission) sur la zone de test ne provoque qu'un message dans l'historique précédé de la lettre "T" (test): • JJ/MM/SS HH:MM:SS TAL.FEU 6-5 • ......ZONE...../. DENOMINATION. • Le buzzer, l'imprimante et les asservissements ne sont pas activés. Au bout de quelques secondes après une alarme feu, le programme réarme localement le détecteur et son interface. La surveillance des autres points est assurée tout à fait normalement. (maximum 1 seul bus en test à la fois) Au bout de 4 heures en mode test, le programme revient, de lui-même, en mode de surveillance. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

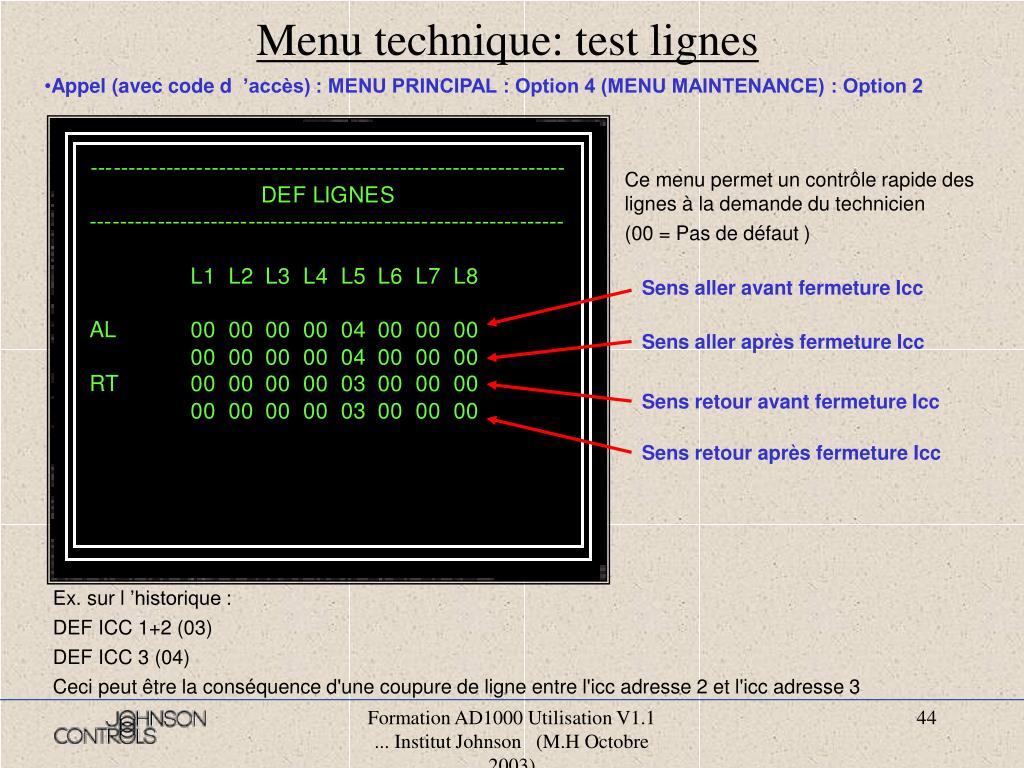

  44. Menu technique: test lignes • Appel (avec code d  ’accès) : MENU PRINCIPAL : Option 4 (MENU MAINTENANCE) : Option 2 Ce menu permet un contrôle rapide des lignes à la demande du technicien (00 = Pas de défaut ) Sens aller avant fermeture Icc Sens aller après fermeture Icc Sens retour avant fermeture Icc Sens retour après fermeture Icc Ex. sur l ’historique : DEF ICC 1+2 (03) DEF ICC 3 (04) Ceci peut être la conséquence d'une coupure de ligne entre l'icc adresse 2 et l'icc adresse 3 Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

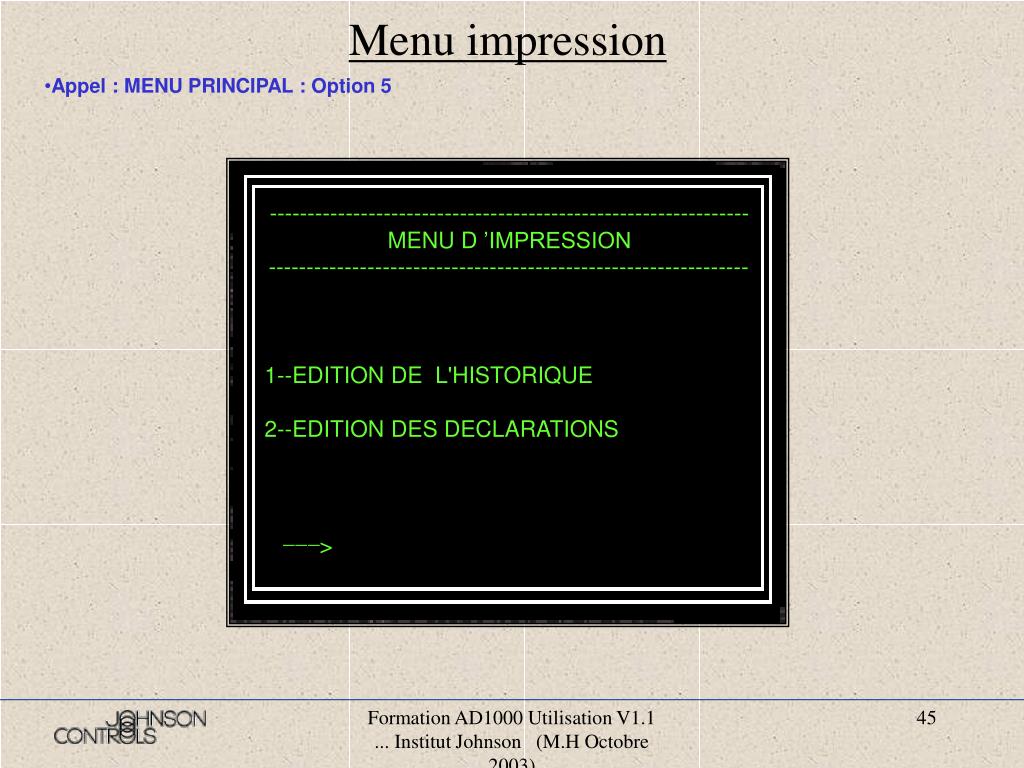

  45. Menu impression • Appel : MENU PRINCIPAL : Option 5 --------------------------------------------------------------- MENU D ’IMPRESSION --------------------------------------------------------------- 1--EDITION DE L'HISTORIQUE 2--EDITION DES DECLARATIONS --- > Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

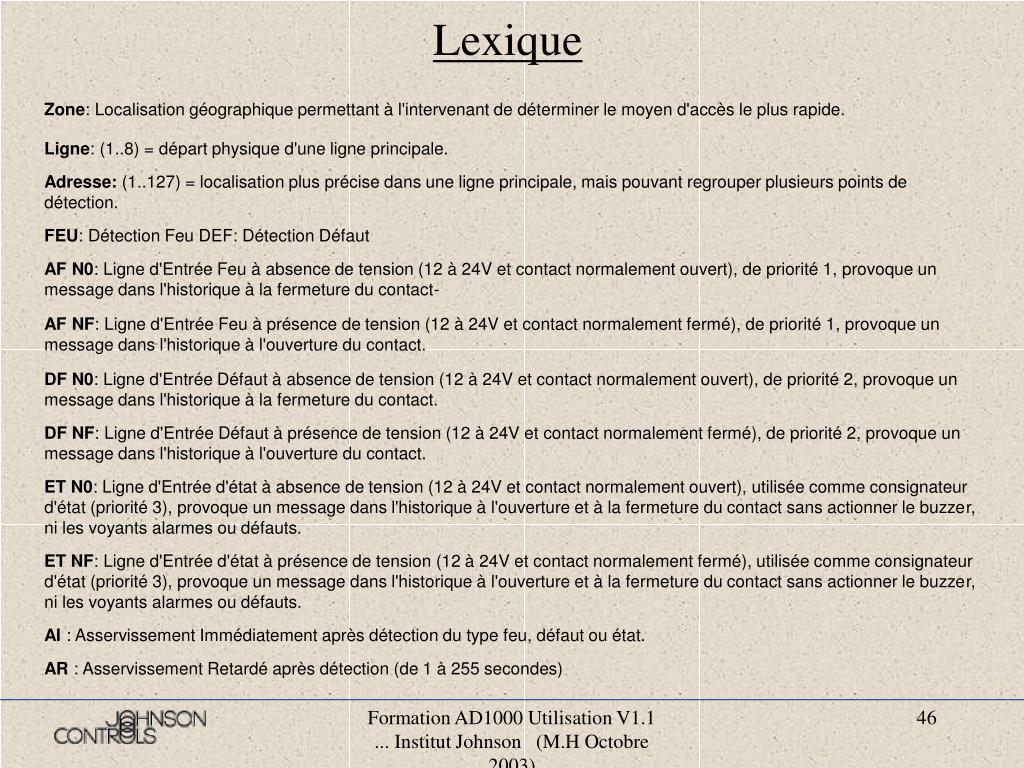

  46. Lexique Zone: Localisation géographique permettant à l'intervenant de déterminer le moyen d'accès le plus rapide. Ligne: (1..8) = départ physique d'une ligne principale. Adresse: (1..127) = localisation plus précise dans une ligne principale, mais pouvant regrouper plusieurs points de détection. FEU: Détection Feu DEF: Détection Défaut AF N0: Ligne d'Entrée Feu à absence de tension (12 à 24V et contact normalement ouvert), de priorité 1, provoque un message dans l'historique à la fermeture du contact- AF NF: Ligne d'Entrée Feu à présence de tension (12 à 24V et contact normalement fermé), de priorité 1, provoque un message dans l'historique à l'ouverture du contact. DF N0: Ligne d'Entrée Défaut à absence de tension (12 à 24V et contact normalement ouvert), de priorité 2, provoque un message dans l'historique à la fermeture du contact. DF NF: Ligne d'Entrée Défaut à présence de tension (12 à 24V et contact normalement fermé), de priorité 2, provoque un message dans l'historique à l'ouverture du contact. ET N0: Ligne d'Entrée d'état à absence de tension (12 à 24V et contact normalement ouvert), utilisée comme consignateur d'état (priorité 3), provoque un message dans l'historique à l'ouverture et à la fermeture du contact sans actionner le buzzer, ni les voyants alarmes ou défauts. ET NF: Ligne d'Entrée d'état à présence de tension (12 à 24V et contact normalement fermé), utilisée comme consignateur d'état (priorité 3), provoque un message dans l'historique à l'ouverture et à la fermeture du contact sans actionner le buzzer, ni les voyants alarmes ou défauts. AI : Asservissement Immédiatement après détection du type feu, défaut ou état. AR : Asservissement Retardé après détection (de 1 à 255 secondes) Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

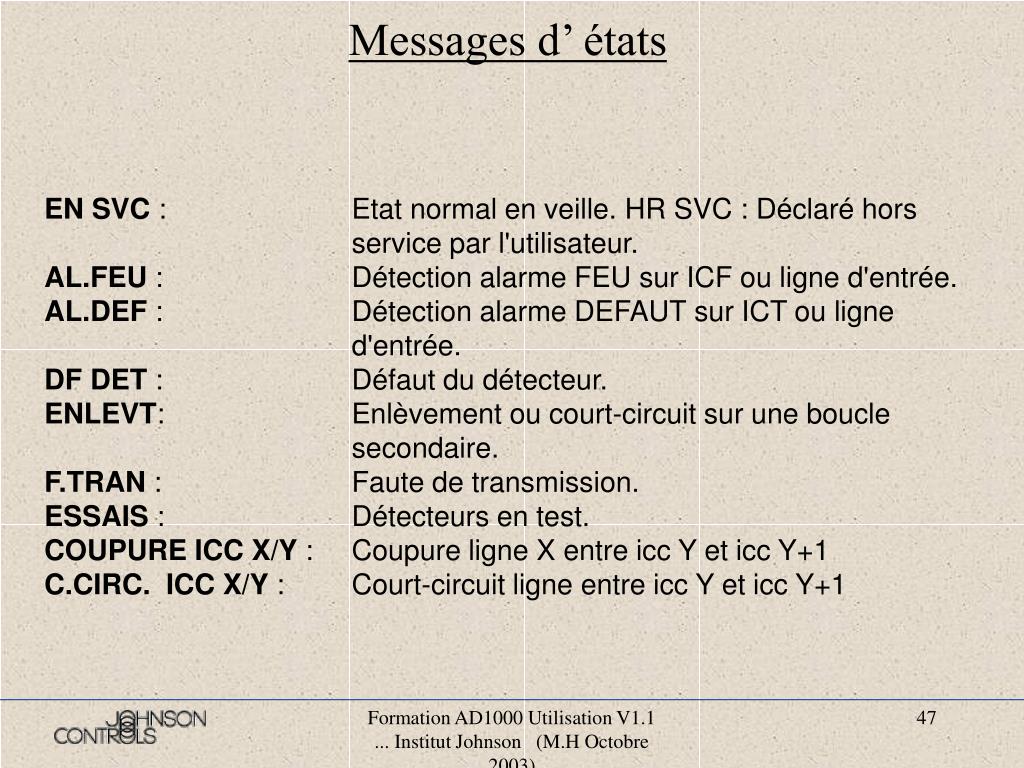

  47. Messages d’ états EN SVC : Etat normal en veille. HR SVC : Déclaré hors service par l'utilisateur. AL.FEU : Détection alarme FEU sur ICF ou ligne d'entrée. AL.DEF : Détection alarme DEFAUT sur ICT ou ligne d'entrée. DF DET : Défaut du détecteur. ENLEVT: Enlèvement ou court-circuit sur une boucle secondaire. F.TRAN : Faute de transmission. ESSAIS : Détecteurs en test. COUPURE ICC X/Y : Coupure ligne X entre icc Y et icc Y+1 C.CIRC. ICC X/Y : Court-circuit ligne entre icc Y et icc Y+1 Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

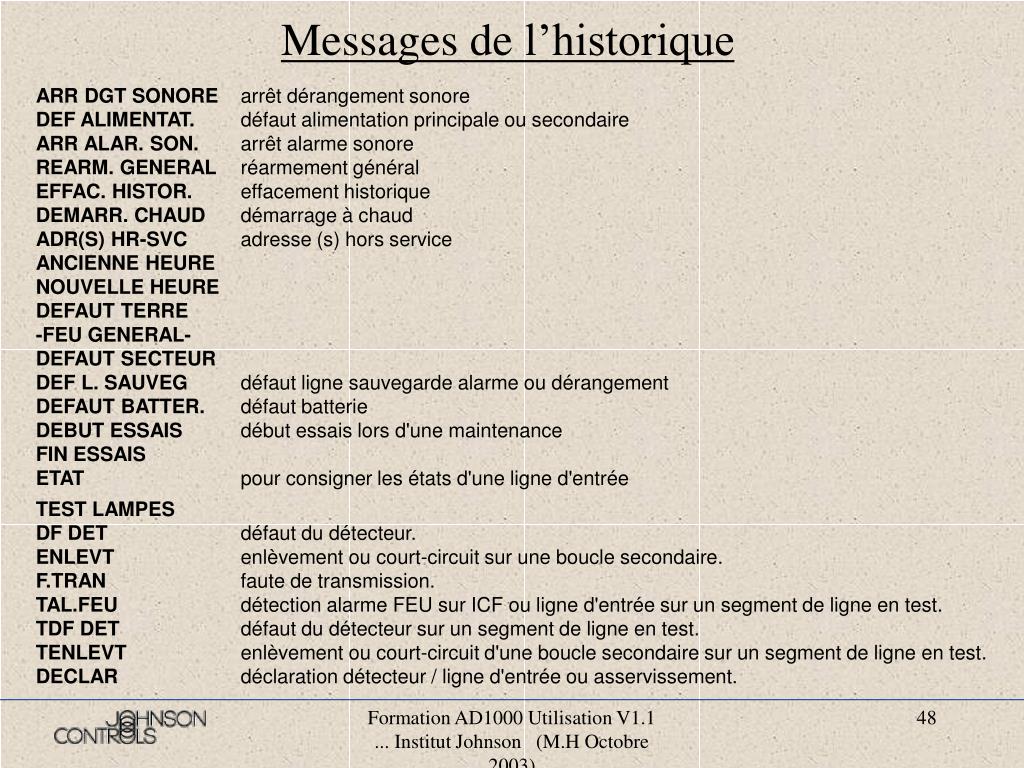

  48. Messages de l’historique ARR DGT SONORE arrêt dérangement sonore DEF ALIMENTAT. défaut alimentation principale ou secondaire ARR ALAR. SON. arrêt alarme sonore REARM. GENERAL réarmement général EFFAC. HISTOR. effacement historique DEMARR. CHAUD démarrage à chaud ADR(S) HR-SVC adresse (s) hors service ANCIENNE HEURE NOUVELLE HEURE DEFAUT TERRE -FEU GENERAL- DEFAUT SECTEUR DEF L. SAUVEG défaut ligne sauvegarde alarme ou dérangement DEFAUT BATTER. défaut batterie DEBUT ESSAIS début essais lors d'une maintenance FIN ESSAIS ETAT pour consigner les états d'une ligne d'entrée TEST LAMPES DF DET défaut du détecteur. ENLEVT enlèvement ou court-circuit sur une boucle secondaire. F.TRAN faute de transmission. TAL.FEU détection alarme FEU sur ICF ou ligne d'entrée sur un segment de ligne en test. TDF DET défaut du détecteur sur un segment de ligne en test. TENLEVT enlèvement ou court-circuit d'une boucle secondaire sur un segment de ligne en test. DECLAR déclaration détecteur / ligne d'entrée ou asservissement. Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

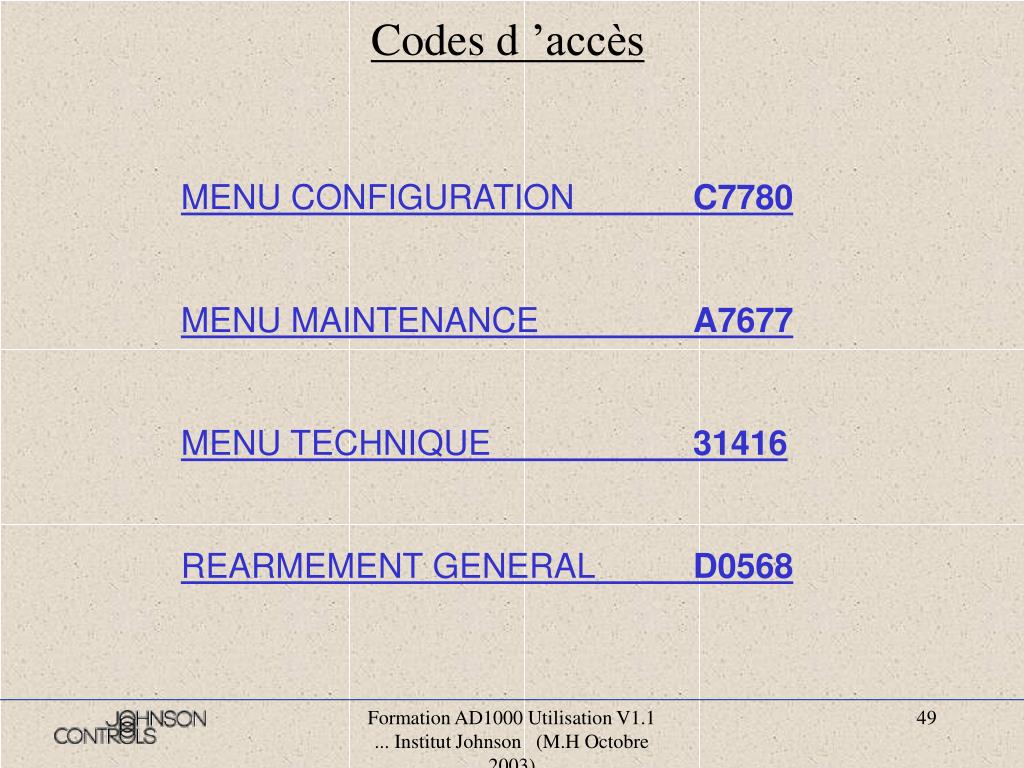

  49. Codes d ’accès MENU CONFIGURATION C7780 MENU MAINTENANCE A7677 MENU TECHNIQUE 31416 REARMEMENT GENERAL D0568 Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)

  50. Page 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 Libelle Poussoirs et voyants Voyants alarmes feu Voyants dérangements Voyants dérangements Ligne Poussoirs et interrupteur Claviers Imprimantes Écran Menu principal Menu principal Liste des déclarations Liste des déclarations : asservissements Liste des déclarations : zones Liste des déclarations : icc Liste des déclarations : détecteurs Liste des déclarations : lignes d ’entrées Historique : Historique : alarmes Configuration: Configuration: nouvelle déclaration Nouvelle déclaration : asservissements Nouvelle déclaration : zones Nouvelle déclaration : icc Nouvelle déclaration : détecteur Nouvelle déclaration : ligne d ’entrée Changement de dénominations Annulation de déclarations Matriçage asservissements: Matriçage asservissements: détecteurs Matriçage asservissements : zones Annulation matriçage : détecteurs Annulation matriçage : zones Vérification matriçage Menu maintenance: Mise hors service interface: Mise en service interface: Mise a l ’heure: Asservissement manuel: Déconnexion ligne asservissement: Formation AD1000 Utilisation V1.1 ... Institut Johnson (M.H Octobre 2003)
