切削力的测定实验

主讲:刘冠军

机电工程试验教学中心

slide2

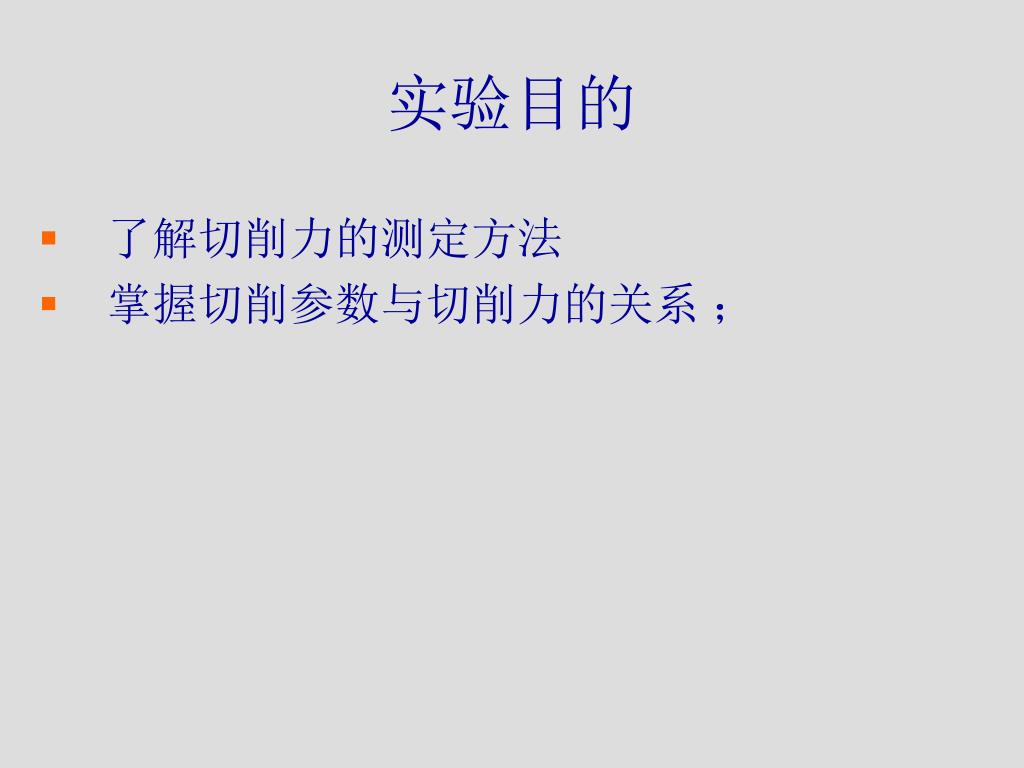

实验目的
  • 了解切削力的测定方法
  • 掌握切削参数与切削力的关系 ;
slide3
实验设备
  • 切削力测定装置 1台
  • CA6140卧式车床1台
slide4
实验内容
  • 在不同的切削参数下车削零件,并测定切削力
  • 分析切削参数与切削力的关系
slide5

图1 切削力实验硬件系统简图

实验原理
  • 切削力实验装置的组成和工作原理
slide7
实验原理
  • 切削力实验硬件系统构成

图3 硬件系统构成

slide8
实验原理
  • 切削力实验软件系统

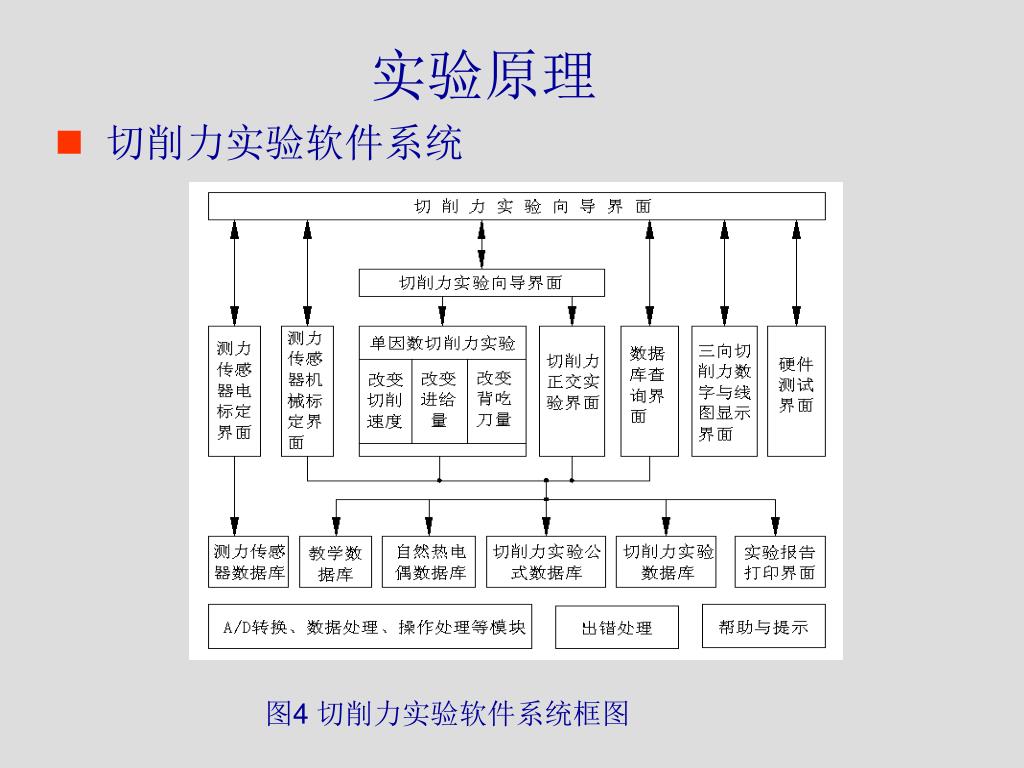

图4 切削力实验软件系统框图

slide9
实验步骤
  • 三向力零位调整;系统诊断与电标定;系统三向机械标定;
  • 车削铝合金棒料,记录背吃刀量、进给量和切削速度及测量切削力。
  • 保持进给量和切削速度不变,改变背吃刀量8次,用测量软件计算三向切削力与背吃刀量之间的实验公式。
slide10
实验步骤
  • 保持切削速度、进给速度不变,改变切削深度8次,高速铣削Ø100的铝合金棒料表面,分别记录切削速度、切削深度、进给速度及测量表面粗糙度,并填入表3。
  • 保持背吃刀量、切削速度不变,改变进给量8次,用测量软件计算三向切削力与进给量之间的实验公式。
  • 保持背吃刀量、进给量不变,改变切削速度8次,用测量软件计算三向切削力与切削速度之间的实验公式。
slide11
实验步骤
  • 分析背吃刀量或进给量或切削速度与切削力的关系。
  • 整理实验现场,填写实验报告。
slide12
思考题
  • 影响切削力的因素有哪些?
  • 分析背吃刀量或进给量或切削速度与切削力的关系?
