Presentation Transcript
slide2
مقدمه- روش های کنترل خطرات

نگرش های زیادی به منظور کنترل خطرات وجود دارد که معمولا از لحاظ سلسله مراتب به صورت زیر تقسیم بندی می شوند:(ایمیلیا و ربلو 2005)

  • الف) طراحی ایمن(Safe Design): تا جایی که ممکن است محصولات باید طوری طراحی شوند که ریسک آسیب به استفاده کننده در آنها کمترین باشد.
  • ب) حفاظ گذاری ایمن(Safeguarding): جلوگیری از مواجهه ی استفاده کننده به منطقه ی خطر یا مواجهه با خطر.
  • ج) اطلاع رسانی ایمن(Safety Information): هشدارهایی که به منظور اطلاع رسانی به استفاده کننده در مورد خطرات بالقوه داده می شود.

نکته: به منظور افزایش ایمنی ،اطلاع رسانی ایمن می تواند در ترکیب با مورد ب نیز استفاده شود.

www.DallaneSabz.com

slide3
وسایل اطلاع رسانی ایمن کدامند؟
  • علایم ایمنی
    • تگ ایمنی
    • تابلوها و برچسب های ایمنی
  • پوسترهای ایمنی
  • شعارهای ایمنی
  • برچسب های شناسایی مواد (مانند لوزی خطر)

www.DallaneSabz.com

slide4
چرا به اطلاع رسانی ایمن نیاز داریم؟
  • چون بخش اعظمی از حوادث ، مربوط به عدم اطلاع رسانی ایمن می باشد:
    • دیوان اداری آمارِ کار آمریکا بین سالهای 1999- 1998 تعداد 189 مرگ و جراحت سنگین در محیط های کاری آمریکا را گزارش کرده که به دلیل عدم اطلاع رسانی ایمن و در اثر آزاد شدن انرژی های خطرناک بوده است.
    • OSHA هر ساله لیستی از 10 استاندارد ایمنی ای را که بیشتر از بقیه ی استانداردها به آنها ارجاع داده می شود را عنوان می کند که در میان این ده مورد، در اکثر سال ها استفاده از وسایل اطلاع رسانی ایمن به چشم می خورد.

www.DallaneSabz.com

most frequently cited standards 2009
Most Frequently Cited Standards ) 2009)

The following were the top 10 most frequently cited standards in fiscal year 2009 (October 1, 2008 through September 30, 2009):

  • Scaffolding, general requirements, construction (29 CFR 1926.451)
  • Fall protection, construction (29 CFR 1926.501)
  • Hazard communication standard, general industry (29 CFR 1910.1200)
  • Respiratory protection, general industry (29 CFR 1910.134)
  • Control of hazardous energy (lockout/tagout), general industry (29 CFR 1910.147)
  • Ladders, construction (29 CFR 1926.1053)
  • Powered industrial trucks, general industry (29 CFR 1910.178)
  • Electrical, wiring methods, components and equipment, general industry (29 CFR 1910.305)
  • Electrical systems design, general requirements, general industry (29 CFR 1910.303)
  • Fall protection, training requirements (29 CFR 1926.503)

www.DallaneSabz.com

slide7

The following are the standards for which OSHA assessed the highest penalties in fiscal year 2009 (October 1, 2008 through September30, 2009):

  • Fall protection, construction (29 CFR 1926.501)
  • Scaffolding, general requirements, construction (29 CFR 1926.451)
  • Control of hazardous energy (lockout/tagout), general industry (29 CFR 1910.147)
  • Excavations, requirements for protective systems, construction (29 CFR 1926.652)
  • Machines, general requirements, general industry (29 CFR 1910.212)
  • General duty clause (Section 5(a)(1) of the OSH Act)
  • Process safety management of highly hazardous chemicals (29 CFR 1910.119)]
  • Ladders, construction (29 CFR 1926.1053)
  • Powered industrial trucks, general industry (29 CFR 1910.178)
  • Aerial lifts (29 CFR 1926.453)

www.DallaneSabz.com

slide8
آیا در ایران الزامی برای استفاده از وسایل اطلاع رسانی ایمن هست؟

www.DallaneSabz.com

slide10
مشخصات وسایل اطلاع رسانی ایمنی تولیدی شرکت پارس طراحان دالان سبز
  • الف)علایم ایمنی

www.DallaneSabz.com

slide11
تعریف علامت ایمنی
  • علامت ایمنی (Safety Sign):علامتی که یک پیام ایمنی کلی را بیان کند . این پیام ایمنی خاص ، متشکل از یک نماد گرافیکی ، یک شکل هندسی و رنگهای ایمنی خاصی می باشد . (ISO 17724)

شکل هندسی – در اینجا مثلث

رنگ های ایمنی – در اینجا از رنگ های زرد ، سیاه و سفید استفاده شده است.

نماد گرافیکی

www.DallaneSabz.com

slide12
تعریف علایم ایمنی - ادامه
  • ممکن است ناحیه ای حاوی نوشته نیز به علامت ایمنی اضافه شود که به این ناحیه ی اضافه شده ، ناحیه ی نوشته ی توضیحی (Supplementary Text Panel) گویند . (ISO 17724:2003)
  • این نوشته در حقیقت، توضیحی تکمیلی است که مفهوم نماد گرافیکی را به شکل نوشتاری بیان می کند و در واقع نوشته ای است که به بیننده کمک می کند تا پیام ایمنی یک علامت ایمنی را بهتر درک کند ( بیان نویسنده )

ناحیه ی نوشته ی توضیحی (Supplementary Text Panel)

www.DallaneSabz.com

iso 3864
در شرکت دالان سبز، طراحی علایم ایمنی، منطبق بر استاندارد ISO 3864 صورت می گیرد

www.DallaneSabz.com

iso 17398
در شرکت دالان سبز ،انتخاب جنس علایم براساس استاندارد ISO 17398 صورت می گیرد.

www.DallaneSabz.com

iso 3864 1
انتخاب سایز بر اساس ISO 3864-1 و مطالعات شرکت دالان سبز ، منطبق بر نیاز شما صورت می گیرد.

www.DallaneSabz.com

slide16
وسایل اطلاع رسانی ایمن
  • تگ های ایمنی

www.DallaneSabz.com

slide17
ویژگی های منحصر به فرد تگ های تولیدی دالان سبز
  • وِیژگی کلی:
    • جنس : پلکسی (نوع پلاستیک فشرده ی شفاف که بسیار محکم می باشد)
    • سبک و شیک
  • ویژگی های ایمنی
    • به خاطر نصب برچسب بر روی آن در هنگام شکستن از پاشش تکه های آن به اطراف جلوگیری می شود.
    • برش پلکسی با لیزر و با طراحی لبه های گرد صورت می گیرد که محصول،فاقد لبه های تیز و برنده می باشد.
  • ویژگی ارگونومیکی
    • در هنگام نصب ، روی آن در برابر دید استفاده کننده قرار می گیرد و آویز آن قابل تنظیم و قفل شونده می باشد
  • سازگار با محیط زیست
    • در طراحی این محصول از جوهرهای پایه ی آب (Dye inks) استفاده شده که فاقد ترکیبات سمی فرار می باشند و دارای نشان ISO 14001 می باشند.

www.DallaneSabz.com

slide18

آویز قفل شونده و قابل تنظیم از برداشتن عمدی آن از روی دستگاهها و وسایل جلوگیری می کند.

لبه های گرد با برش لیزر

www.DallaneSabz.com

slide19
ویژگی ارگونومیکی

در هنگام نصب، روی آن در برابر دید استفاده کننده قرار می گیرد و آویز آن قابل تنظیم و قفل شونده می باشد

www.DallaneSabz.com

slide20
سه عیب بزرگ استفاده از آویز S شکل

تولید کنندگان تگ های ایمنی، جهت نصب تگ های ایمنی بر روی دستگاهها از آویزی به نام آویز S شکل استفاده می کنند که این آویزها سه عیب بزرگ دارند:

1- در هنگام نصب روی آن در برابر استفاده کننده قرار نمی گیرد.

2- قابل تنظیم نمی باشند و بر روی اکثر تجهیزات ممکن است نصب نشوند.

3- به راحتی قابل جدا شدن هستند و ممکن است افراد به طور عمدی آن را از روی دستگاه بردارند که این خود به راحتی می تواند باعث ایجاد حادثه شود.

تگ های تولیدی دالان ، قفل شونده و قابل تنظیم می باشند که از برداشتن عمدی آنها از روی دستگاهها و تجهیزات جلوگیری می شود.

آویزS شکل

www.DallaneSabz.com

slide21
به این شکل دقت کنید!

در این شکل از آویز S شکل جهت آویز نمودن تگ ایمنی استفاده شده است.

همانطور که می بینید، روی آن در برابر روی افراد قرار نمی گیرد.

www.DallaneSabz.com

slide22

استفاده از آویز S شکل.

  • عکاس مجبور شده است زاویه دوربین را طوری انتخاب کند که تگ ایمنی رو در روی بیننده قرار گیرد!

www.DallaneSabz.com

slide24

پوستر های ایمنی ، باید جذاب و حاوی نکات آموزشی ایمنی و بهداشت حرفه ای باشند.

www.DallaneSabz.com

slide25
وسایل اطلاع رسانی ایمن – شعارهای ایمنی
  • شعار ایمنی (Safety Slogan) درحقیقت یک پیام آموزشی مختصر است که در دید کارکنان یک محل قرار می گیرد.
  • طراحی شعارهای ایمنی کاری تخصصی و پایه ی روانشناسی دارد.چون استفاده کننده نهایی شعار به انسان بر میگردد،لذا در زمان طراحی و انتخاب نوشته های متن ِ شعار ایمنی باید با ویژگی های روانشناختی کارگر متناسب باشد.
  • اکثر نگرش های موجود در کشور بر پایه تهدید ، ارعاب و دستور به کارگر برای رعایت مسایل ایمنی استوار است و از ادبیات منفی برای انتقال مفاهیم استفاده می کنند. به دو شعار زیر توجه بفرمایید:
  • 1) شعار ایمنی با ادبیات منفی:

رعایت نکردن نظم و انظباط در کارگاه باعث ایجاد حادثه می شود.

  • 2) شعار ایمنی با ادبیات مثبت:

رعایت نظم و انظباط در کارگاه خطر حوادث را کم می کند.

شعار شمار ه 1 حالت تهدید و ارعاب دارد که اگر ایمنی را رعایت نکردید در کارگاه حادثه رخ می دهد، ولی شعار شماره 2 یک پیام آموزشی است.به کارگر می گوید که : "رعایت نظم و انظباط در کارگاه برابر است با کاهش حوادث." شعار شماره 2 به عقاید کارگر احترام می گذارد و از او می خواهد که خودش در مورد ایمنی تصمیم بگیرد.ذهن او را به تفکر وا می دارد و تجربه نشان داده است که مقاومت کارگران در مقابل شعارهای با ادبیات مثبت کمتر است.

www.DallaneSabz.com

slide27
نصب ایمنی وسایل اطلاع رسانی ایمن
  • جهت نصب پوسترهای ایمنی ، شعارهای ایمنی و علایم ایمنی که نیاز به نصب فیزیکی بر روی دیوار دارند ، توصیه می کنیم از قاب های فنری آلومینیومی استفاده کنید.

www.DallaneSabz.com

slide28
آیا علایم ایمنی فقط برای آگاهی در زمان وقوع خطر می باشند؟

www.DallaneSabz.com

slide29

پیوست

www.DallaneSabz.com

iso 3864 11
مفهوم اشکال هندسی و رنگ ها در علایم ایمنی مطابق با استاندارد ISO 3864 -1

www.DallaneSabz.com

slide32
روشی ساده تر برای به خاطر سپردن مفهوم رنگ ها و شکل ها
  • کافی است شما فقط مفهوم رنگ ها را بدانید:
  • علایمی که پس زمینه ی زرد دارند ، علایم هشدار دهنده هستند .
  • علایم با پس زمینه ی سبز ، یک پیام ایمنی را می رسانند .
  • علایم با پس زمینه ی آبی، یک دستورالعمل را نشان می دهند .
  • علایم با پس زمینه ی قرمز رنگ با خط اُریب ، نماد ممنوعیت می باشند .
  • رنگ قرمز با مربع و یا مستطیل مربوط به تجهیزات آتش نشانی است

www.DallaneSabz.com

slide33
مثال ....
  • مثلث زرد رنگ = وجود یک خطر

www.DallaneSabz.com

slide34
مثال ....
  • دایره ی آبی رنگ = الزام
  • دایره ی آبی رنگ مفهوم الزام در کاری را می رساند. یعنی شما برای حفظ سلامتی و ایمنی خود ،ملزم به رعایت نکات ذکر شده در این علایم می باشید.
  • دستورالعمل ها نیز با رنگ آبی تولید می شوند . صفحه بعد را ببینید ...

www.DallaneSabz.com

slide35
مثال
  • دایره ی قرمز با خط اوریب = ممنوعیت
  • توجه کنید که از رنگ قرمز برای تجهیزات آتش نشانی نیز استفاده می شود ولی در مورد این وسایل از شکل های هندسی مربع و یا مستطیل استفاده می شود. صفحه بعد را ببینید ...

www.DallaneSabz.com

slide36
مثال
  • مربع یا مستطیل قرمز= تجهیزات آتش نشانی

www.DallaneSabz.com

slide37
مثال
  • مستطیل یا مربع سبز = تجهیزات ایمنی یا شرایط ایمن

www.DallaneSabz.com

slide38
مثالی از ترکیب رنگ ها و علایم با همدستورالعمل های ایمنی

www.DallaneSabz.com

slide39
مثالی دیگر از ترکیب رنگ ها و علایم – برگه ی شناسایی کپسول های اطفا حریق

www.DallaneSabz.com

slide40
آیا تابلوی ایمنی نیز یک علامت ایمنی است؟
  • تابلوهای ایمنی نیز جزء علایم ایمنی به شمار می آید با این تفاوت که اندازه ی آنها بزرگتر از علایم معمولی است . ممکن است جنس آنها از مواد سخت باشد.

www.DallaneSabz.com

slide41
آیا جنس تابلو های ایمنی فقط باید از فلز باشد ؟
  • جنس تابلوهای ایمنی علاوه بر فلز می تواند از هر جنسی که ویژگی های ذکر شده در استانداردISO 17398 و یا شرایط ذکر شده در آیین نامه ی علایم ایمنی در کارگاها را داشته باشد،ساخته شود.
  • جنس هایی مانند کوتد لمینت شده ، بنر لمینت شده ، پلکسی و گالوانیزه و یا ترکیبی از اینها.

www.DallaneSabz.com

slide42
آیا در ایران الزامی برای استفاده از علایم ایمنی وجود دارد؟
  • بله ! البته که وجود دارد!
  • ماده44ـ آیین نامه ی علایم ایمنی در کارگاهها:
  • استفاده از تابلوهاي علايم و اتيكتهاي ايمني در كليه محلها، ماشين‌آلات و مكانهاي كه امكان حذف و از بين بردن و يا كنترل خطرات از ساير روشها (مثل: كنترلهاي مهندسي، استفاده از سيستم‌هاي ايمن، حفاظ‌گذاري و ...) براي كارفرما مقدور نمي‌باشد، ضروري است.
  • توجه! آئین نامه ی مذکور توسط اداره بازرسی کار تدوین شده و در تاریخ 08/04/1387 در روزنامه رسمی به چاپ رسيده است.

www.DallaneSabz.com

slide43
جنس علایم ایمنی ؟
  • جنس معمول علایم ایمنی از مواد پشت چسبدار می باشد (مانند PVC پشت چسبدار) ولی استفاده از موادی که خصوصیات ذکر شده در استاندارد ISO 17398 را داشته باشد، بلامانع است .

www.DallaneSabz.com

slide44

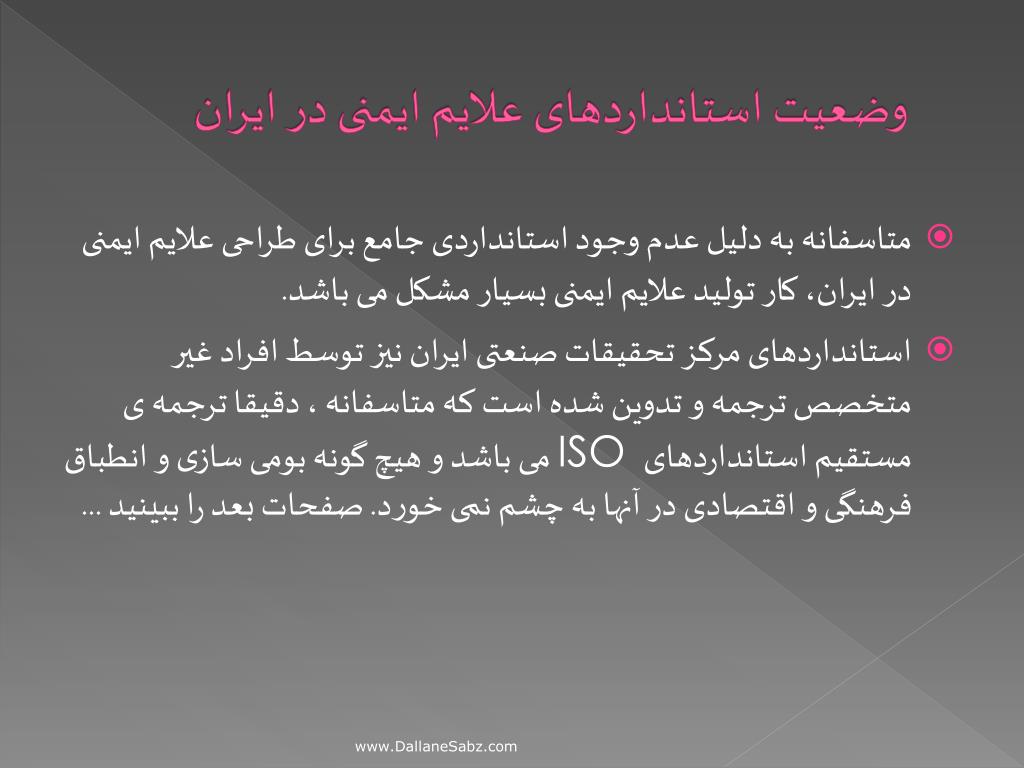

وضعیت استانداردهای علایم ایمنی در ایران
  • متاسفانه به دلیل عدم وجود استانداردی جامع برای طراحی علایم ایمنی در ایران، کار تولید علایم ایمنی بسیار مشکل می باشد.
  • استانداردهای مرکز تحقیقات صنعتی ایران نیز توسط افراد غیر متخصص ترجمه و تدوین شده است که متاسفانه ، دقیقا ترجمه ی مستقیم استانداردهای ISO می باشد و هیچ گونه بومی سازی و انطباق فرهنگی و اقتصادی در آنها به چشم نمی خورد. صفحات بعد را ببینید ...

www.DallaneSabz.com

slide45

در تیم تدوین این استاندارد،شخصی با تخصص ایمنی و بهداشت به چشم نمی خورد. بالطبع عدم آشنایی این افراد به علم ایمنی ، نتیجه ای بهتر از اسلاید بعدی به بار نمی آورد!!!

www.DallaneSabz.com

slide46
نحوه ترجمه ی متون در این استاندارد!
  • متن زیر دقیقا کپی از استاندارد نمادهای نگاشتاری!! موسسه ی تحقیقات صنعتی ایران است!

www.DallaneSabz.com

slide47
وضعیت استانداردهای علایم ایمنی در ایران - ادامه
  • از آنجایی که آیین نامه علایم ایمنی اداره ی کار و امور اجتماعی ایران نیز کامل نیست و از استانداردی بسیار ضعیف استفاده کرده است و دارای مشکلات علمی و عملی عدیده ای می باشد، تیم کارشناسی شرکت پارس طراحان دالان سبز با توجه به مطالعات گسترده و شناخت جامعی که از استانداردها و الزامات علایم ایمنی در دنیا دارد، پیشنهاد خود را برای تدوین استانداردی جامع و کاربردی برای تولید علایم ایمنی در آینده ای نه چندان دورعنوان خواهد کرد.

www.DallaneSabz.com

slide48
وضعیت شرکت های تولید علایم ایمنی در ایران و جهان
  • در کشورهای توسعه یافته و اکثر کشورهای دنیا، استفاده از علایم ایمنی جزو لاینفک فرهنگ کارخانجات و صنایع آنها به شمار می آید. شرکت های تولیدی بسیار زیاد و حتی وجود مغازه هایی تحت عنوان Sign Shop در این کشورها ،نشان از اهمیت و توجه به مبحث ”اطلاع رسانی ایمنی“ در بین این کشورها دارد.
  • تولید کنندگان علایم ایمنی در ایران بسیار کم می باشند، و متاسفانه همین تعداد اندک نیز اغلب شغل تابلوسازی دارند و عمدتا رشته ی تخصصی آنها ایمنی و بهداشت حرفه ای نیست.

www.DallaneSabz.com

slide49
به عنوان پایان ...
  • شرکت پارس طراحان دالان سبز با کادری متخصص از کارشناسان ایمنی و بهداشت حرفه ای ، تلاشی همه جانبه را برای ارتقاء فرهنگ ایمنی و بهداشت حرفه ای در ایران آغاز نموده است که دست یاری تمام دلسوزان جامعه ی بزرگ ایمنی و بهداشت حرفه ای را برای همکاری در این امر خطیر به گرمی می فشارد.
  • ما خود را در برابر انتقال آموخته هامان به هموطنانمان مسئول می دانیم. شما چطور؟!

www.DallaneSabz.com

slide50
منابع
  • 1- Liu L, Hoelscher U, Gruchmann T. Symbol Comprehension in Different Countries: Experience Gained from Medical Device Area. Oesterreichische Computer Gesellschaft. 2005, S. 81-87.
  • 2- Liu, L. Hoelscher U. Evaluation of Graphical Symbols. 2nd Edition of International Encyclopedia of Ergonomics and Human Factors, CRC Press/Taylor & Francis, Ltd.2005. Pages: 1053-1057.
  • 3- ISO 3864-1:2002(E). Graphical symbols — Safety colours and safety signs. Part 1: Design principles for safety signs in workplaces and public areas. International Organization for Standardization, Geneva.
  • 4- ISO 17724:2003(E/F). Graphical symbols — Vocabulary. International Organization for Standardization, Geneva.
  • 5- ISO 9186-1:2007(E). Graphical symbols — Test methods — Part 1: Methods for testing comprehensibility. International Organization for Standardization, Geneva.
  • موسسه ی استاندارد و نحقیقات صنعتی ایران
  • آیین نامه ی علایم ایمنی در کارگاهها

www.DallaneSabz.com
