建筑工程计量与计价

1. 建筑工程计量与计价

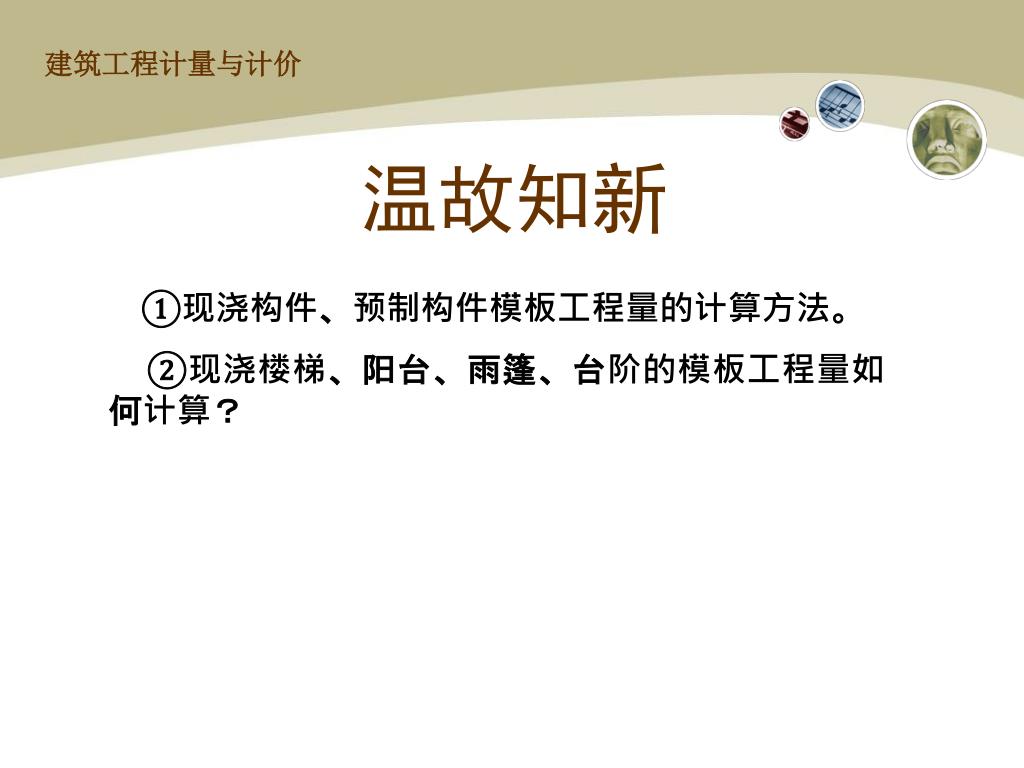

2. 建筑工程计量与计价 温故知新 ①现浇构件、预制构件模板工程量的计算方法。 ②现浇楼梯、阳台、雨篷、台阶的模板工程量如何计算？

3. 建筑工程计量与计价 钢筋工程量的计算1

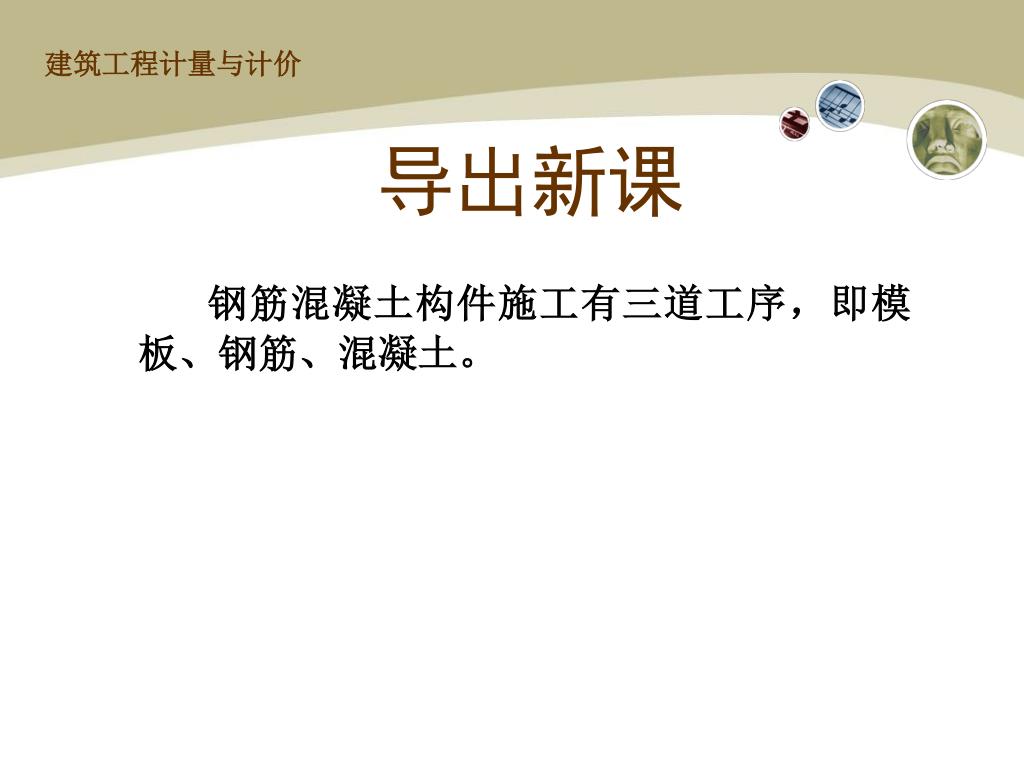

4. 建筑工程计量与计价 导出新课 钢筋混凝土构件施工有三道工序，即模板、钢筋、混凝土。

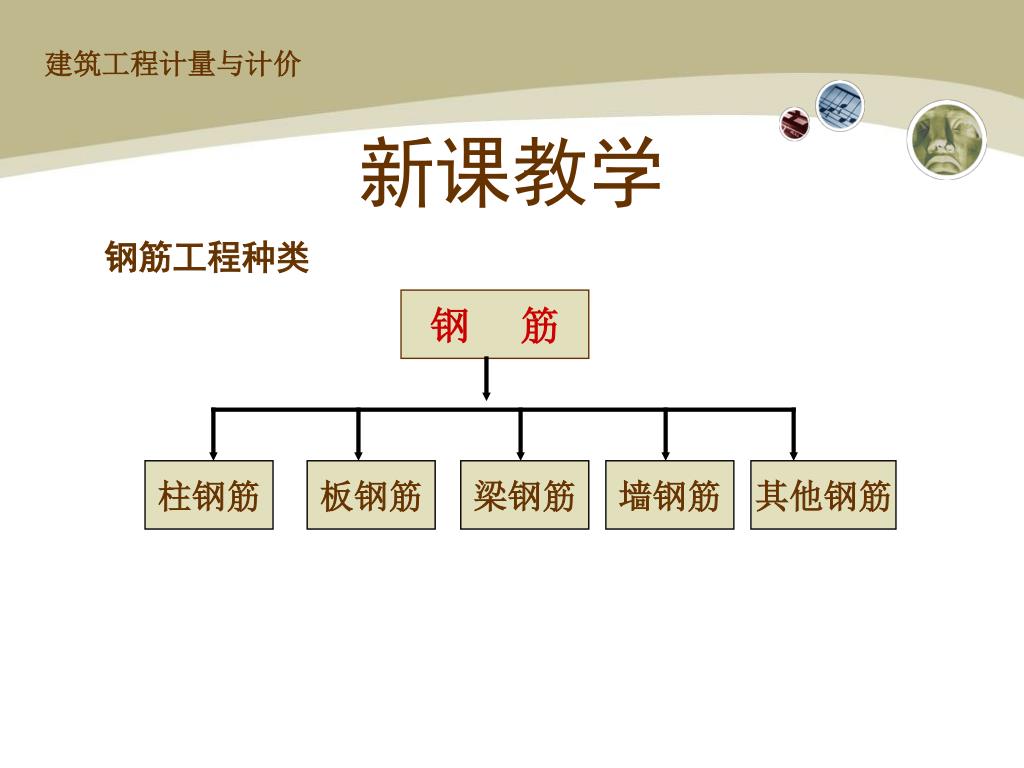

5. 建筑工程计量与计价 新课教学 钢筋工程种类 钢 筋 柱钢筋 板钢筋 梁钢筋 墙钢筋 其他钢筋

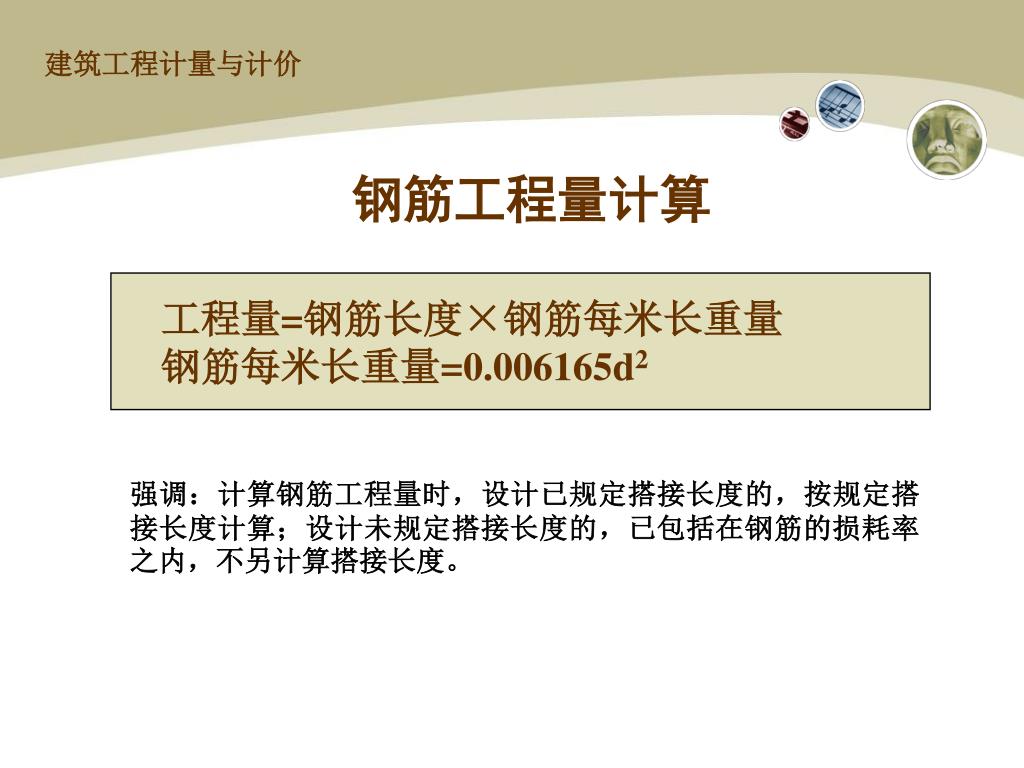

6. 建筑工程计量与计价 钢筋工程量计算 工程量=钢筋长度×钢筋每米长重量 钢筋每米长重量=0.006165d2 强调：计算钢筋工程量时，设计已规定搭接长度的，按规定搭接长度计算；设计未规定搭接长度的，已包括在钢筋的损耗率之内，不另计算搭接长度。

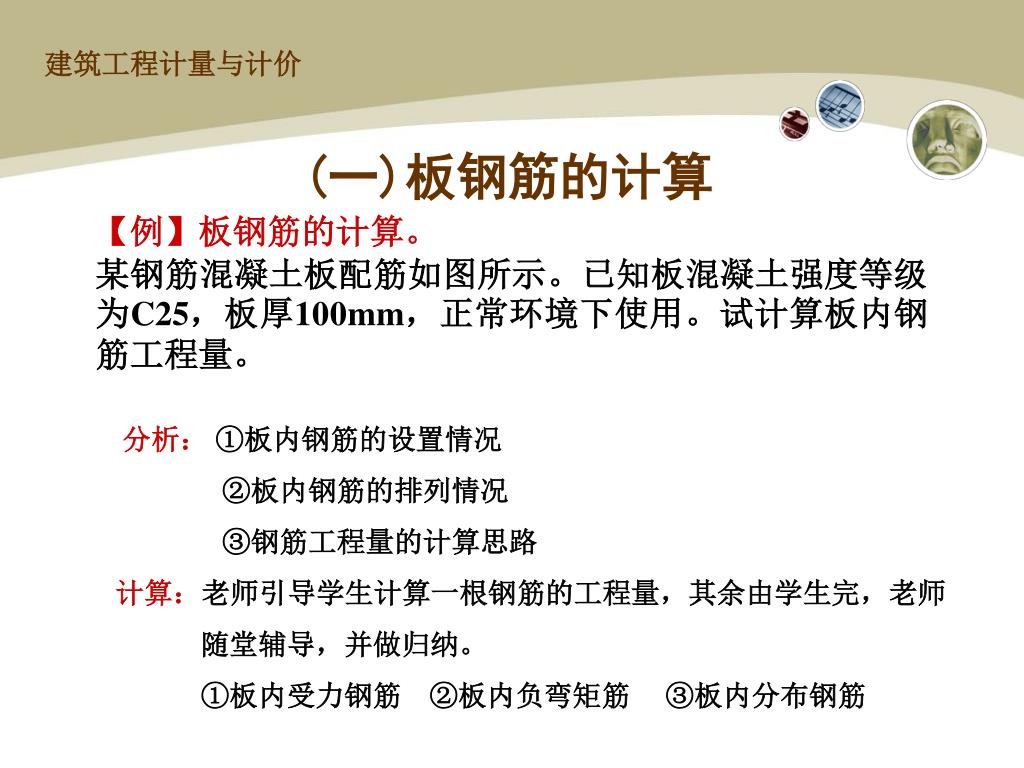

7. 建筑工程计量与计价 (一)板钢筋的计算 【例】板钢筋的计算。 某钢筋混凝土板配筋如图所示。已知板混凝土强度等级为C25，板厚100mm，正常环境下使用。试计算板内钢筋工程量。 分析：①板内钢筋的设置情况 ②板内钢筋的排列情况 ③钢筋工程量的计算思路 计算：老师引导学生计算一根钢筋的工程量，其余由学生完，老师 随堂辅导，并做归纳。 ①板内受力钢筋 ②板内负弯矩筋 ③板内分布钢筋

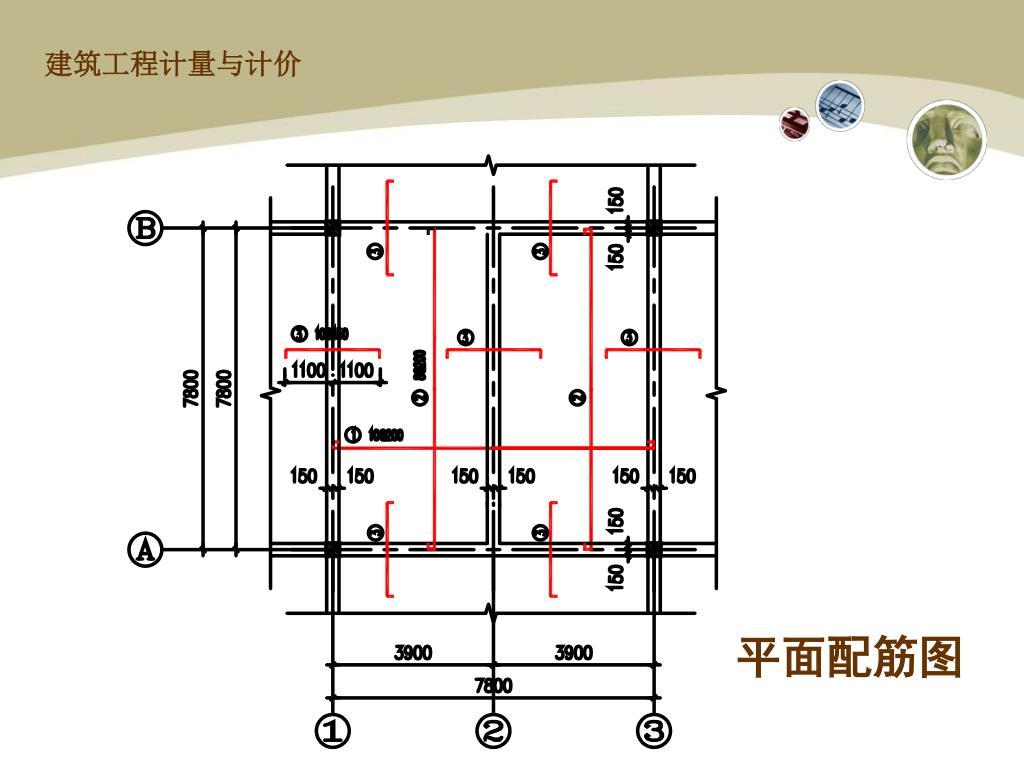

8. 建筑工程计量与计价 平面配筋图

9. 建筑工程计量与计价 边支座负筋长度计算

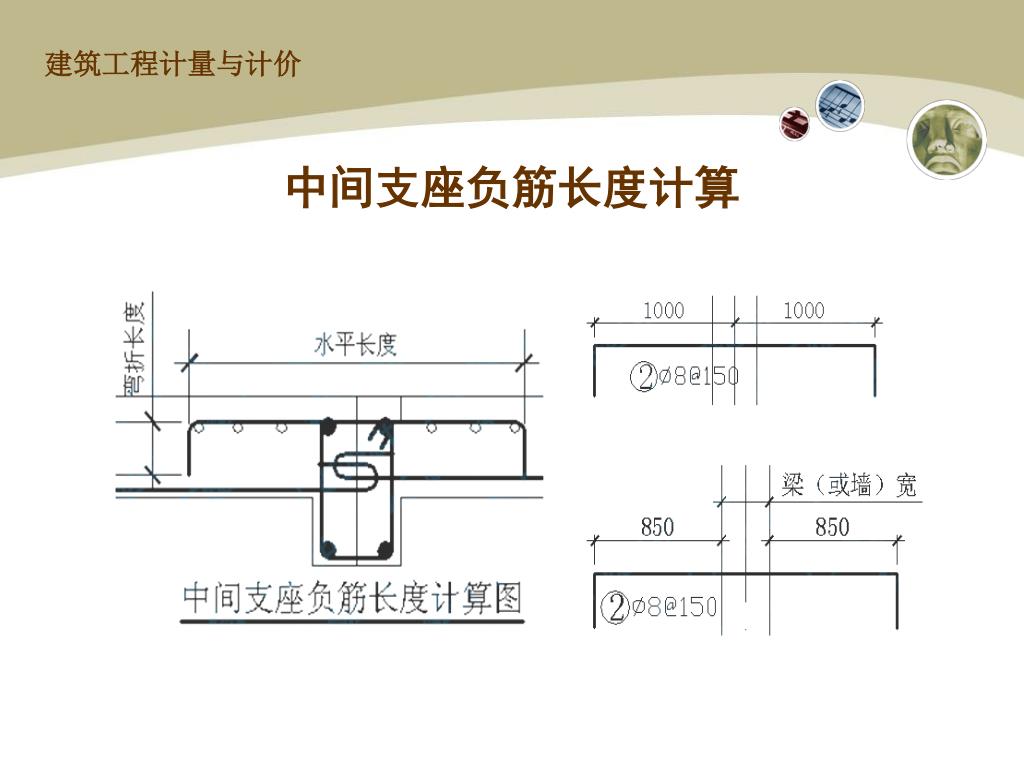

10. 建筑工程计量与计价 中间支座负筋长度计算

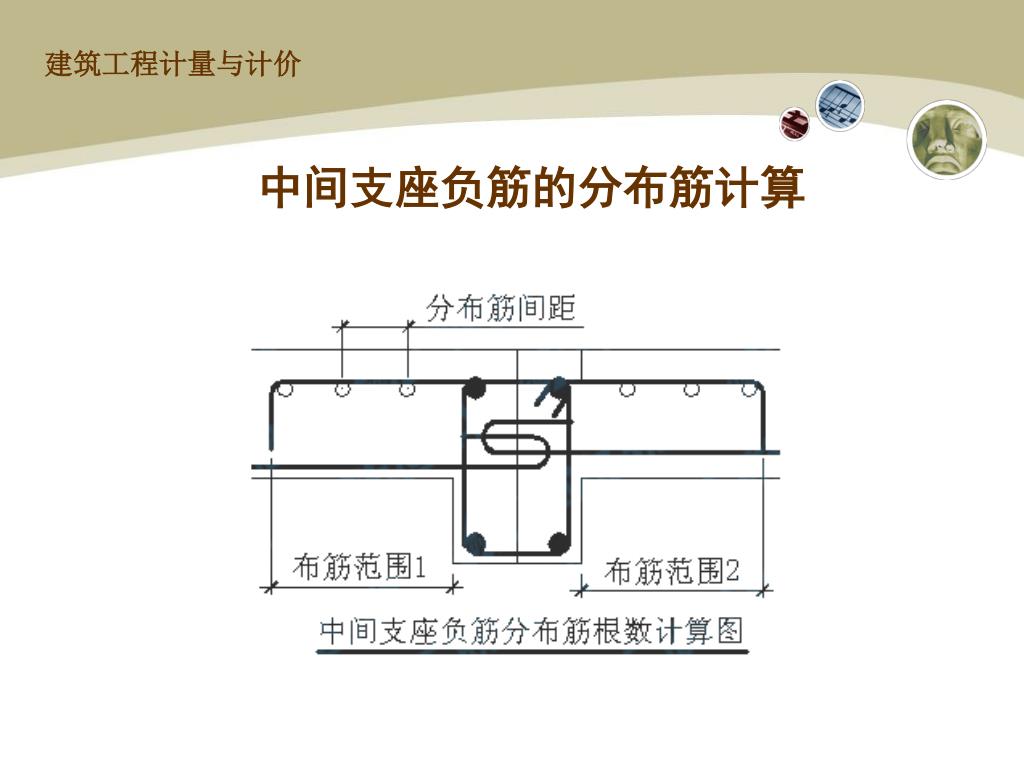

11. 建筑工程计量与计价 中间支座负筋的分布筋计算

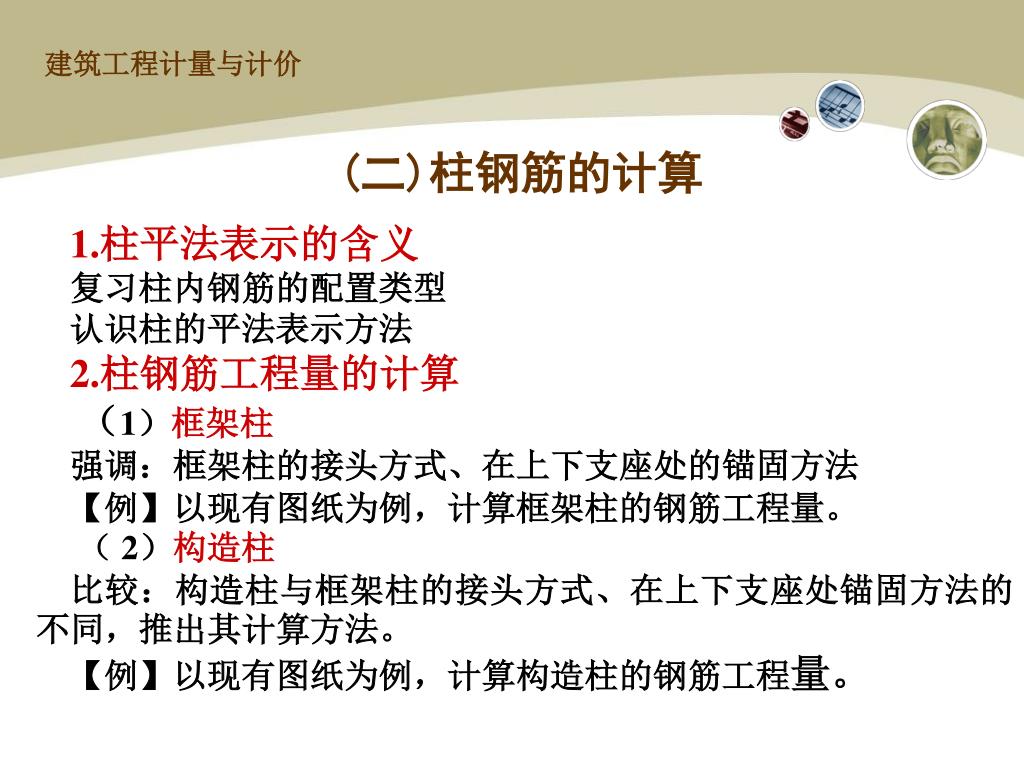

12. 建筑工程计量与计价 (二)柱钢筋的计算 1.柱平法表示的含义 复习柱内钢筋的配置类型 认识柱的平法表示方法 2.柱钢筋工程量的计算 （1）框架柱 强调：框架柱的接头方式、在上下支座处的锚固方法 【例】以现有图纸为例，计算框架柱的钢筋工程量。 （2）构造柱 比较：构造柱与框架柱的接头方式、在上下支座处锚固方法的不同，推出其计算方法。 【例】以现有图纸为例，计算构造柱的钢筋工程量。

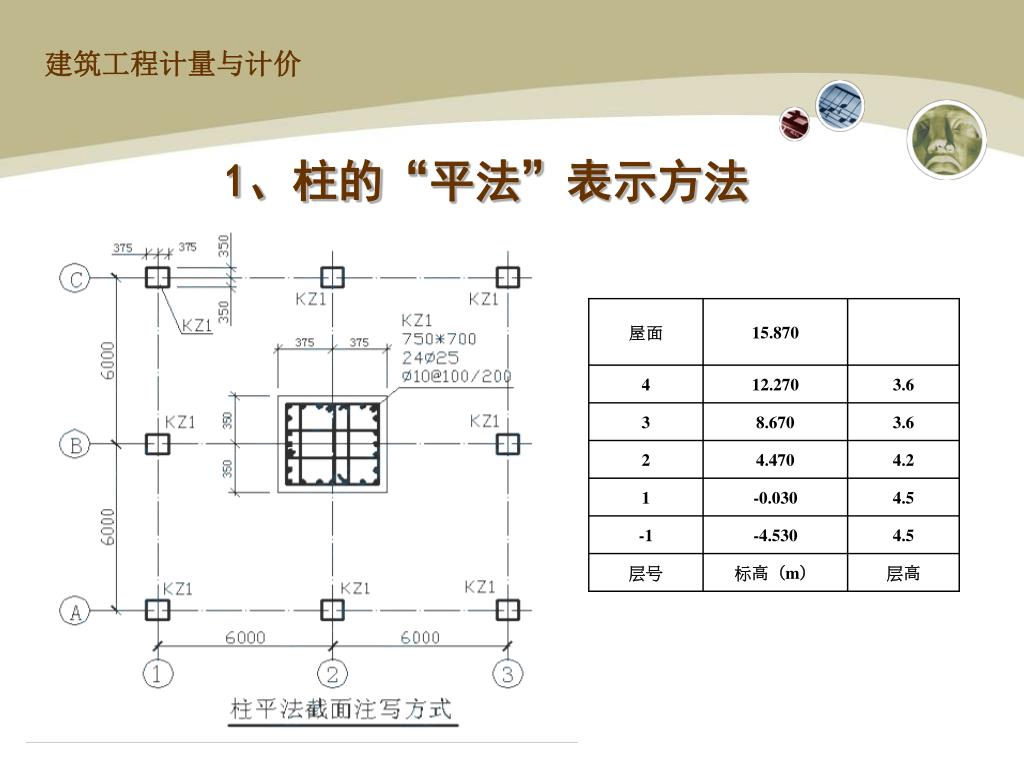

13. 建筑工程计量与计价 1、柱的“平法”表示方法

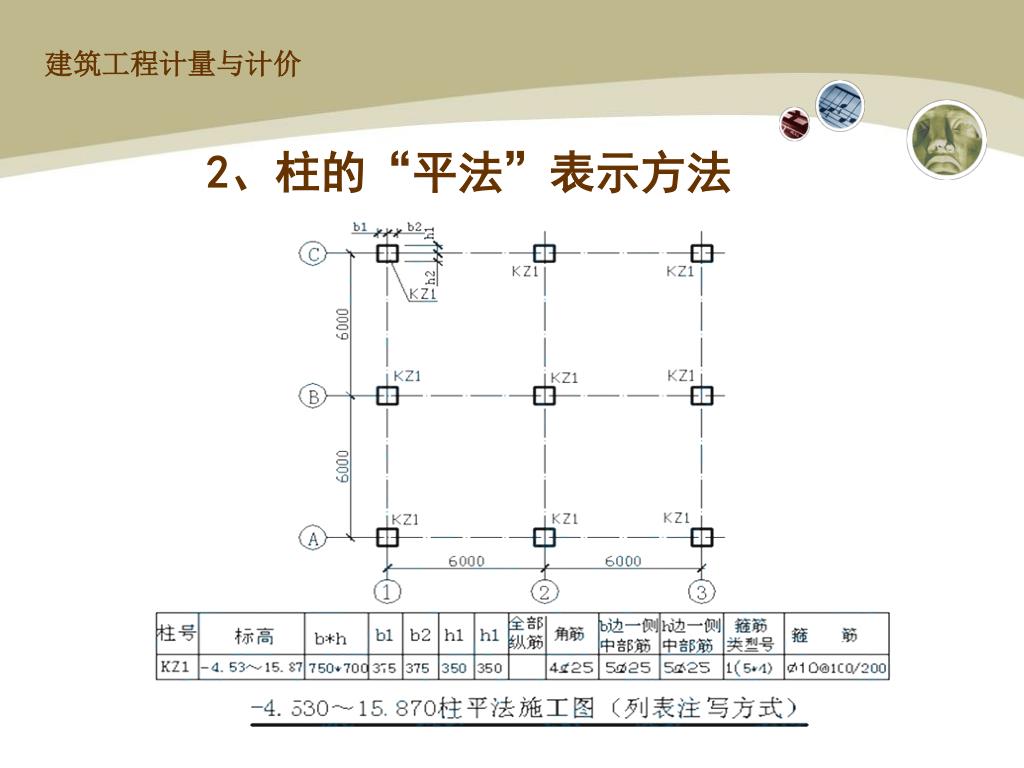

14. 建筑工程计量与计价 2、柱的“平法”表示方法

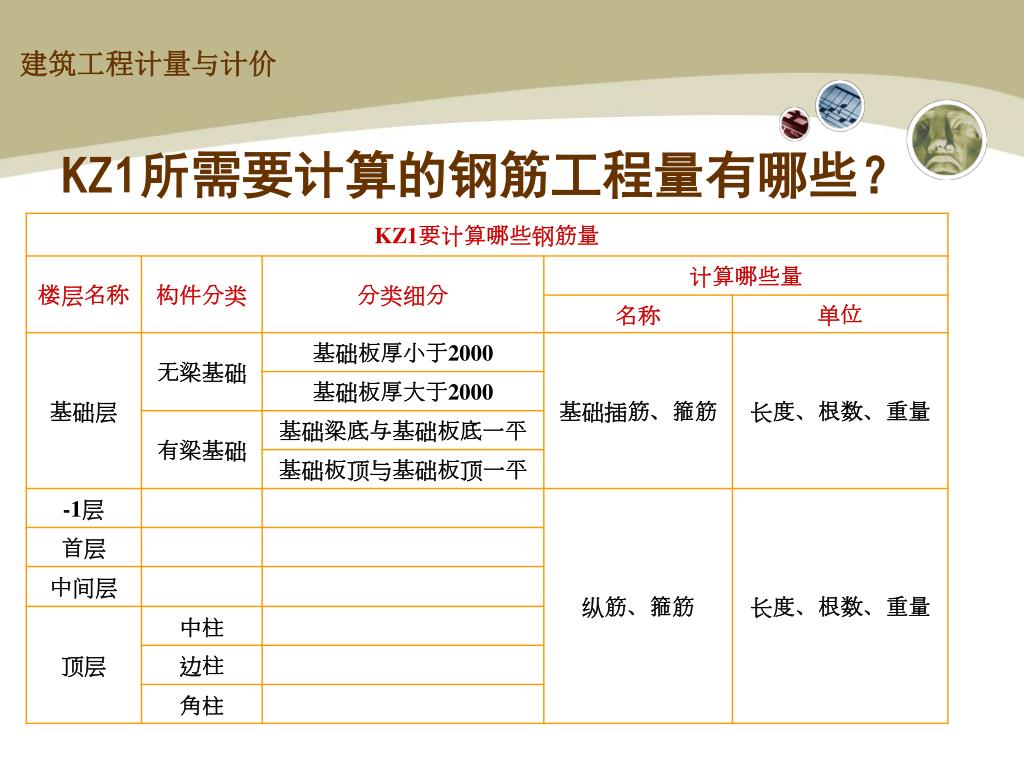

15. 建筑工程计量与计价 KZ1所需要计算的钢筋工程量有哪些？

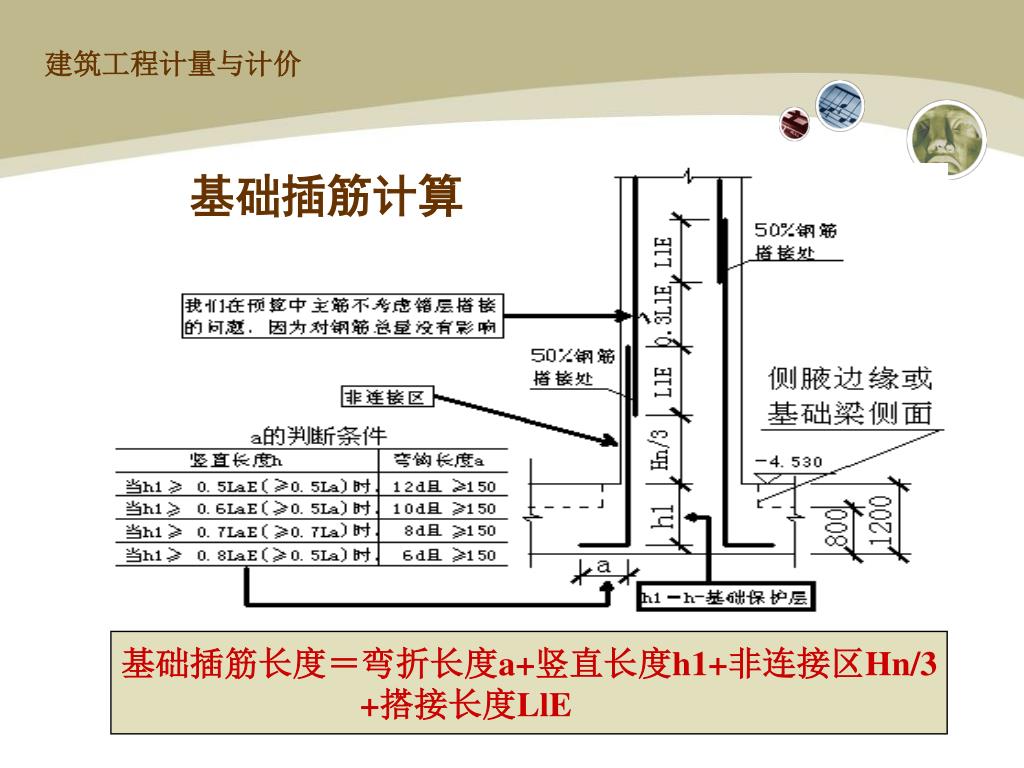

16. 建筑工程计量与计价 基础插筋计算 基础插筋长度＝弯折长度a+竖直长度h1+非连接区Hn/3 +搭接长度LlE

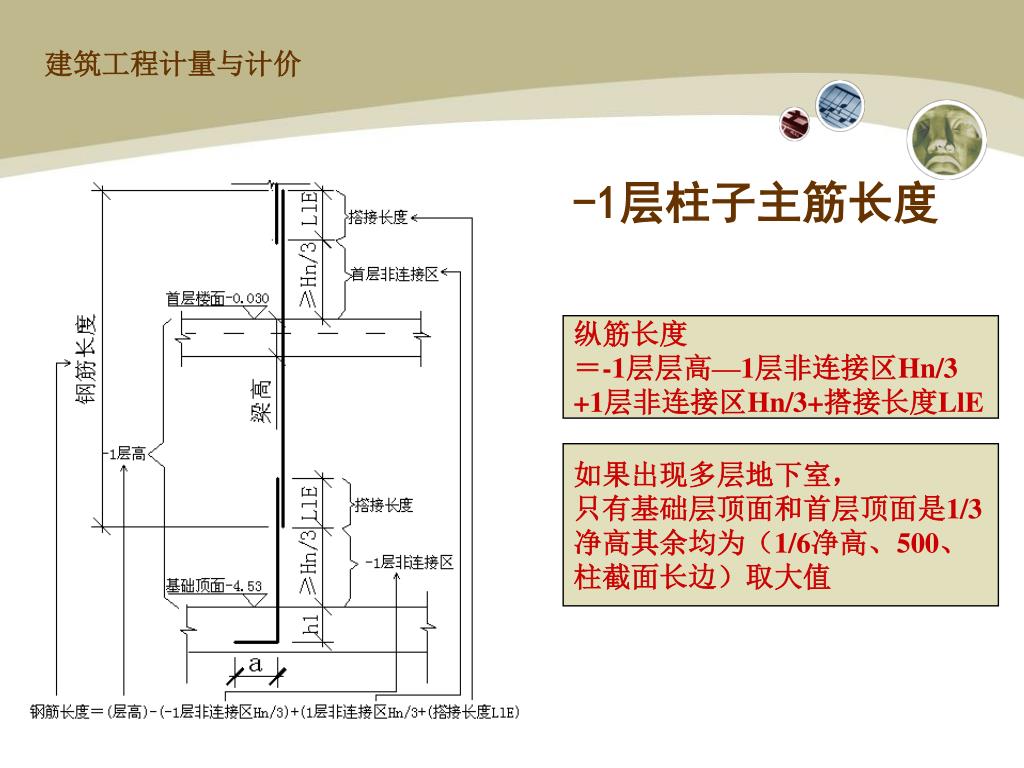

17. 建筑工程计量与计价 -1层柱子主筋长度 纵筋长度 ＝-1层层高—1层非连接区Hn/3 +1层非连接区Hn/3+搭接长度LlE 如果出现多层地下室， 只有基础层顶面和首层顶面是1/3 净高其余均为（1/6净高、500、 柱截面长边）取大值

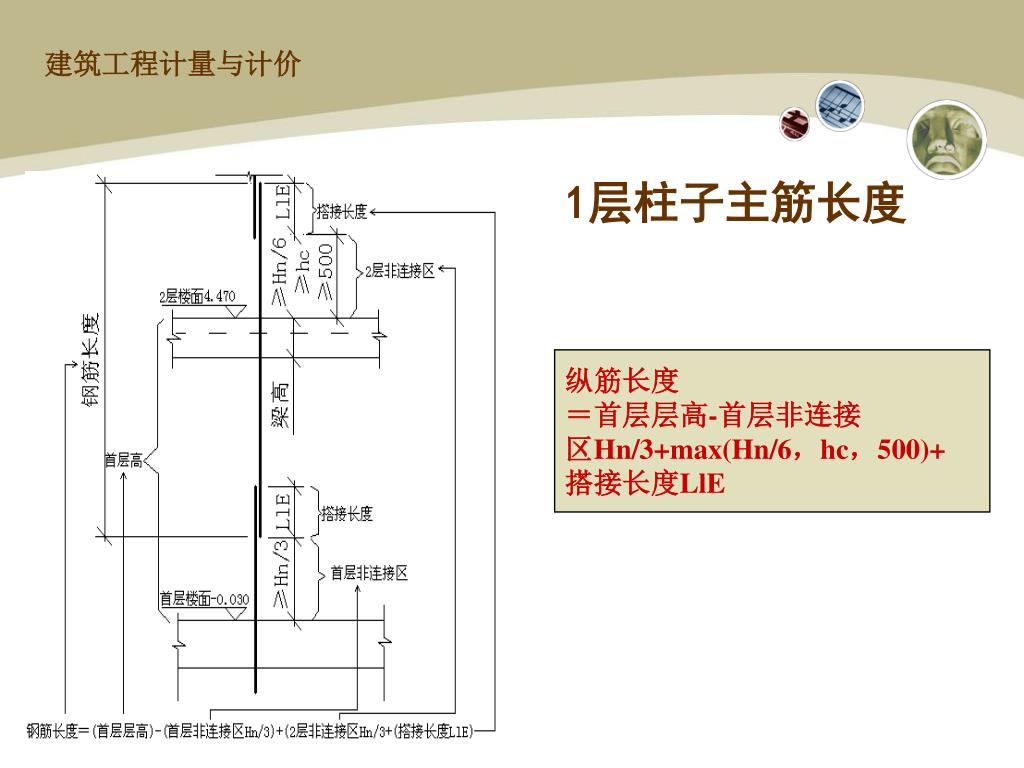

18. 建筑工程计量与计价 1层柱子主筋长度 纵筋长度 ＝首层层高-首层非连接 区Hn/3+max(Hn/6，hc，500)+ 搭接长度LlE

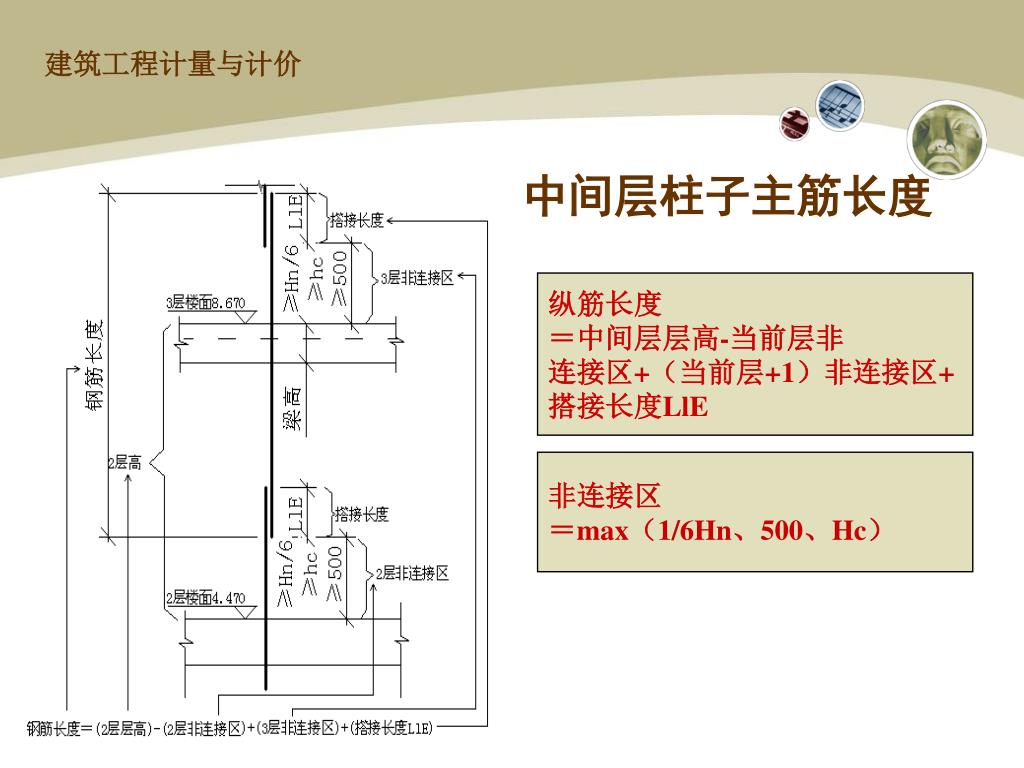

19. 建筑工程计量与计价 中间层柱子主筋长度 纵筋长度 ＝中间层层高-当前层非 连接区+（当前层+1）非连接区+ 搭接长度LlE 非连接区 ＝max（1/6Hn、500、Hc）

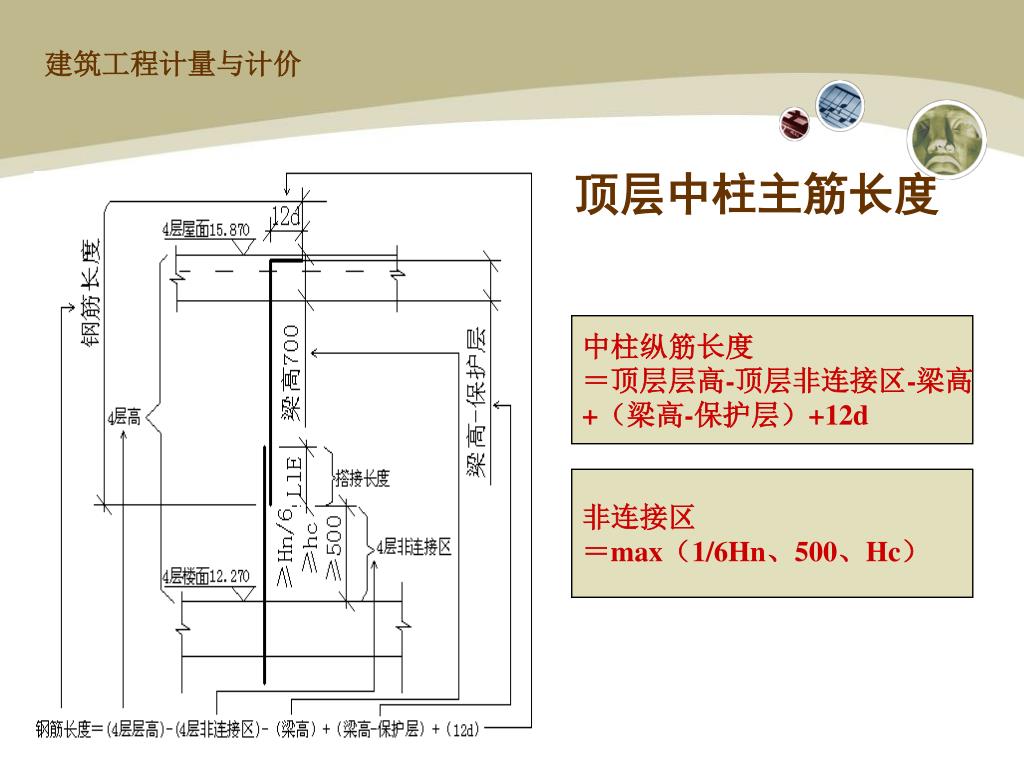

20. 建筑工程计量与计价 顶层中柱主筋长度 中柱纵筋长度 ＝顶层层高-顶层非连接区-梁高 +（梁高-保护层）+12d 非连接区 ＝max（1/6Hn、500、Hc）

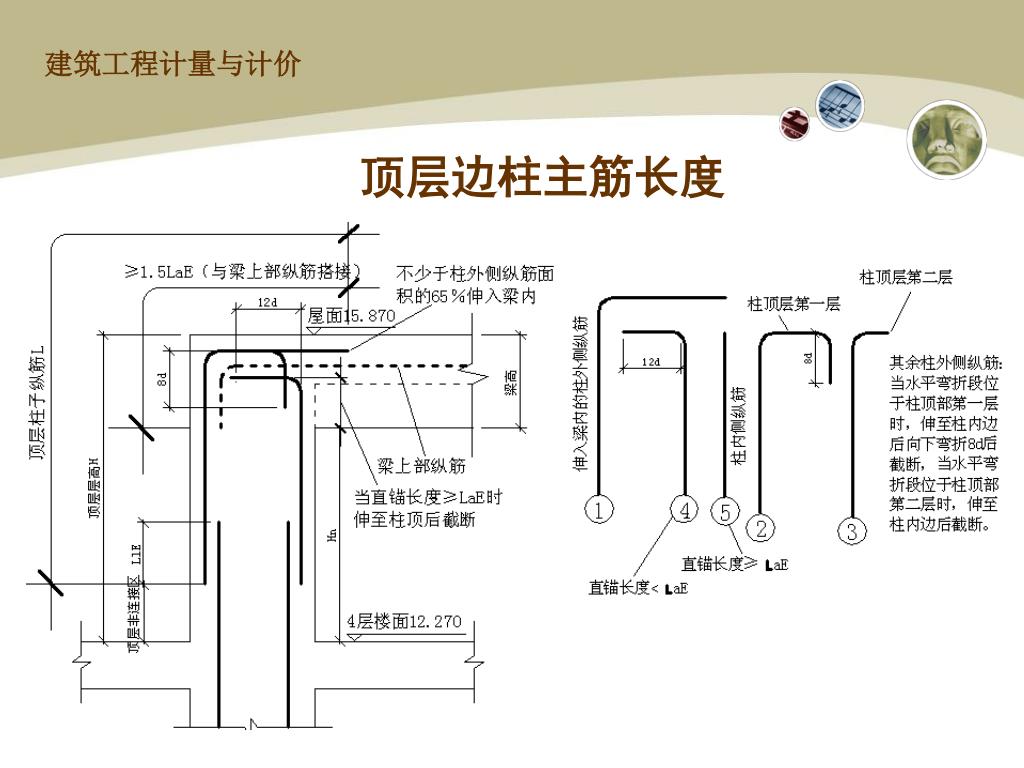

21. 建筑工程计量与计价 顶层边柱主筋长度

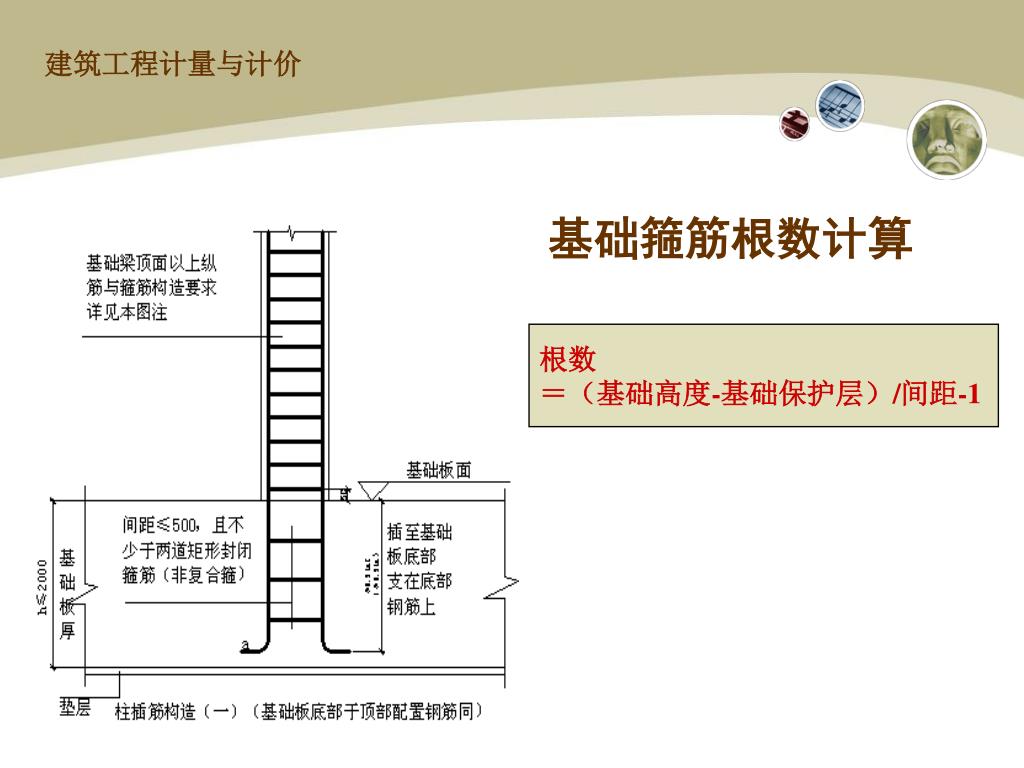

22. 建筑工程计量与计价 基础箍筋根数计算 根数 ＝（基础高度-基础保护层）/间距-1

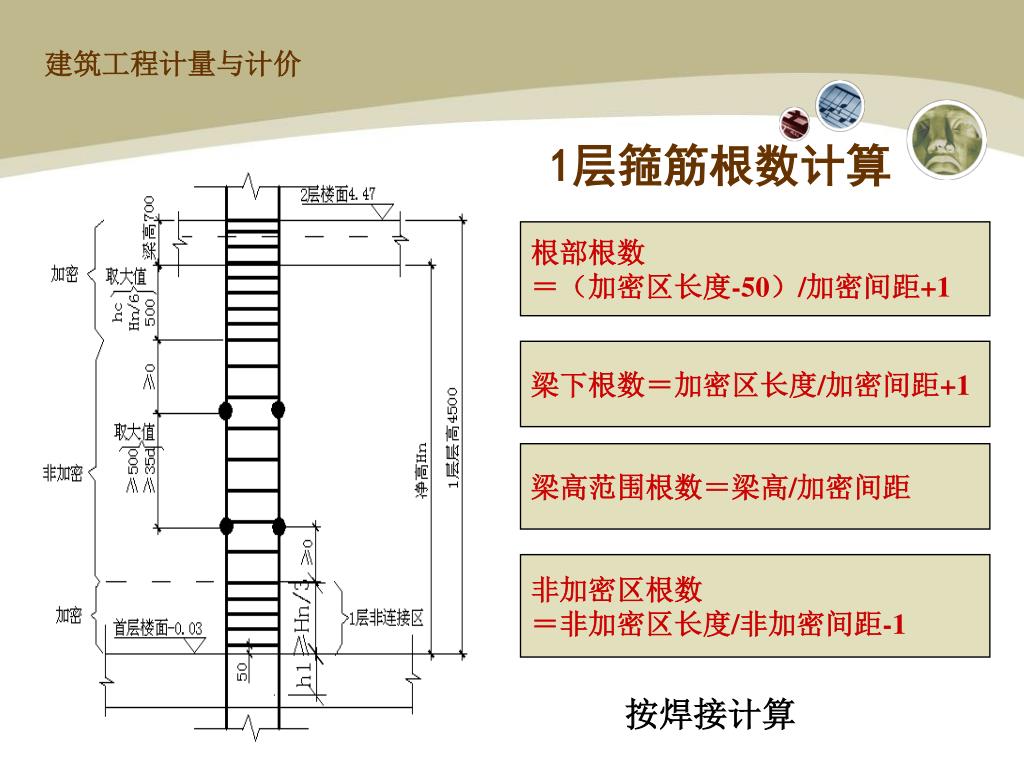

23. 建筑工程计量与计价 1层箍筋根数计算 根部根数 ＝（加密区长度-50）/加密间距+1 梁下根数＝加密区长度/加密间距+1 梁高范围根数＝梁高/加密间距 非加密区根数 ＝非加密区长度/非加密间距-1 按焊接计算

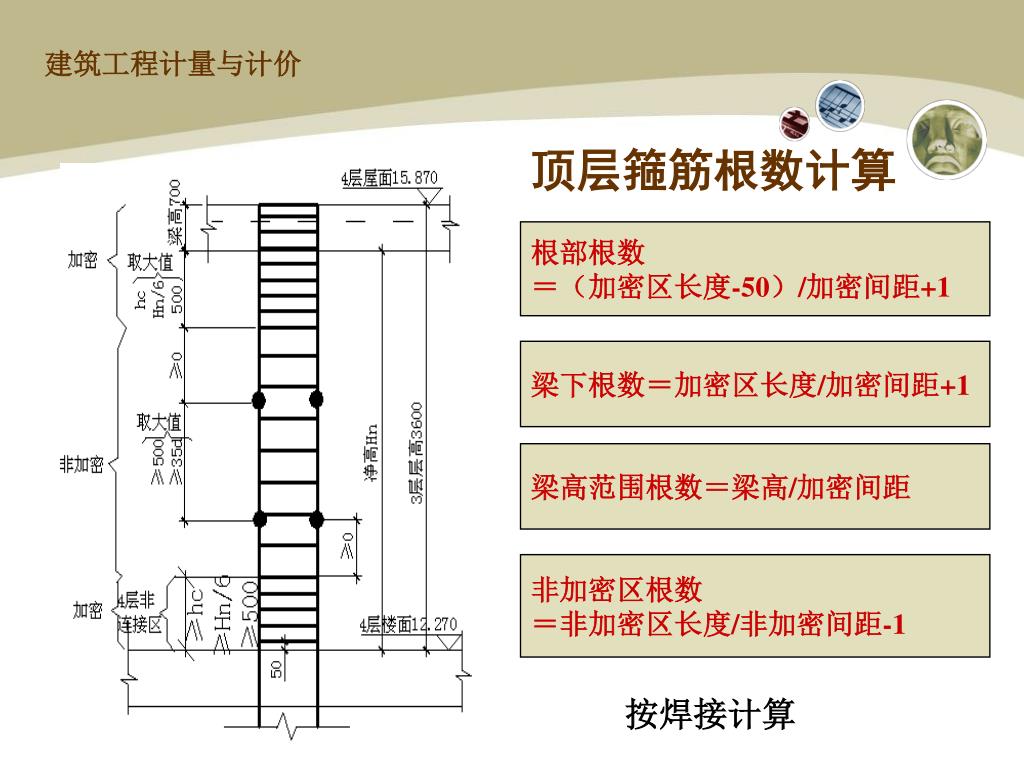

24. 建筑工程计量与计价 顶层箍筋根数计算 根部根数 ＝（加密区长度-50）/加密间距+1 梁下根数＝加密区长度/加密间距+1 梁高范围根数＝梁高/加密间距 非加密区根数 ＝非加密区长度/非加密间距-1 按焊接计算

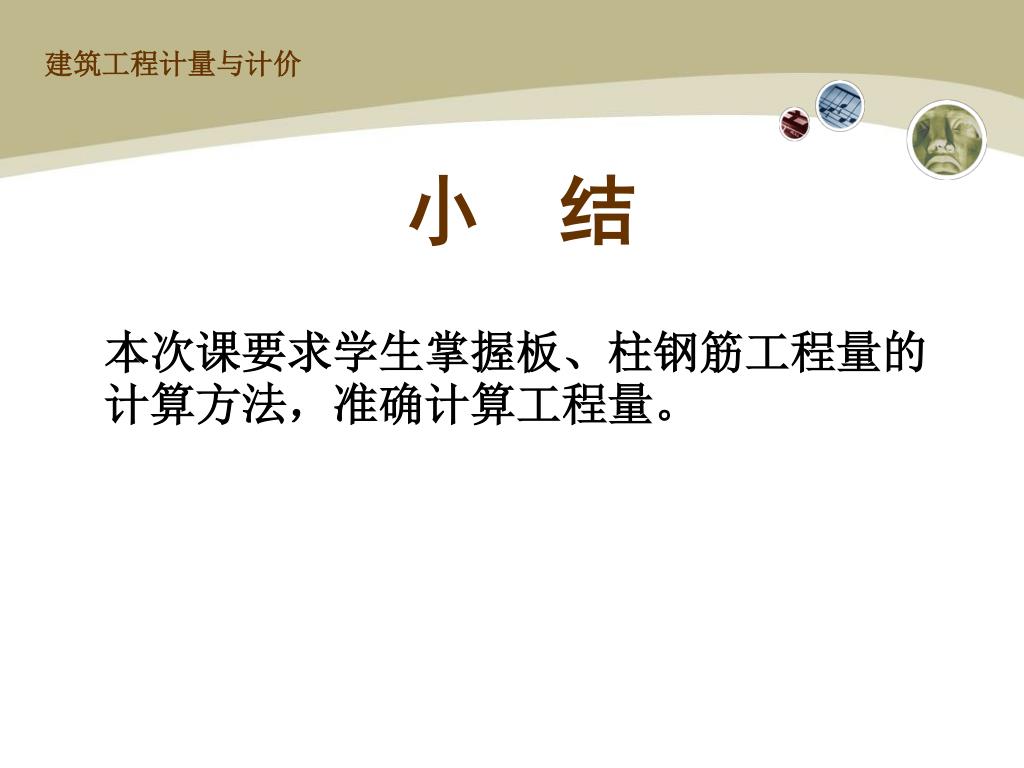

25. 建筑工程计量与计价 小 结 本次课要求学生掌握板、柱钢筋工程量的计算方法，准确计算工程量。

26. 建筑工程计量与计价 作 业
