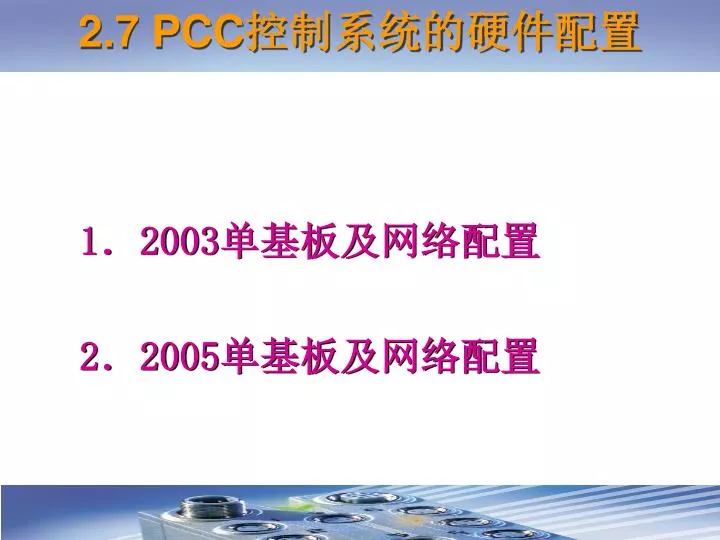

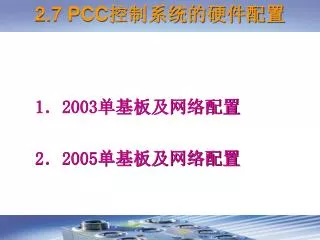

2.7 PCC控制系统的硬件配置 1.2003单基板及网络配置 2.2005单基板及网络配置
2.7 PCC控制系统的硬件配置 2003 单基板PCC控制系统的基本组成为底板、电源模块PS、CPU模块、I/O模块。
2.7 PCC控制系统的硬件配置 单基板PCC控制系统结构图

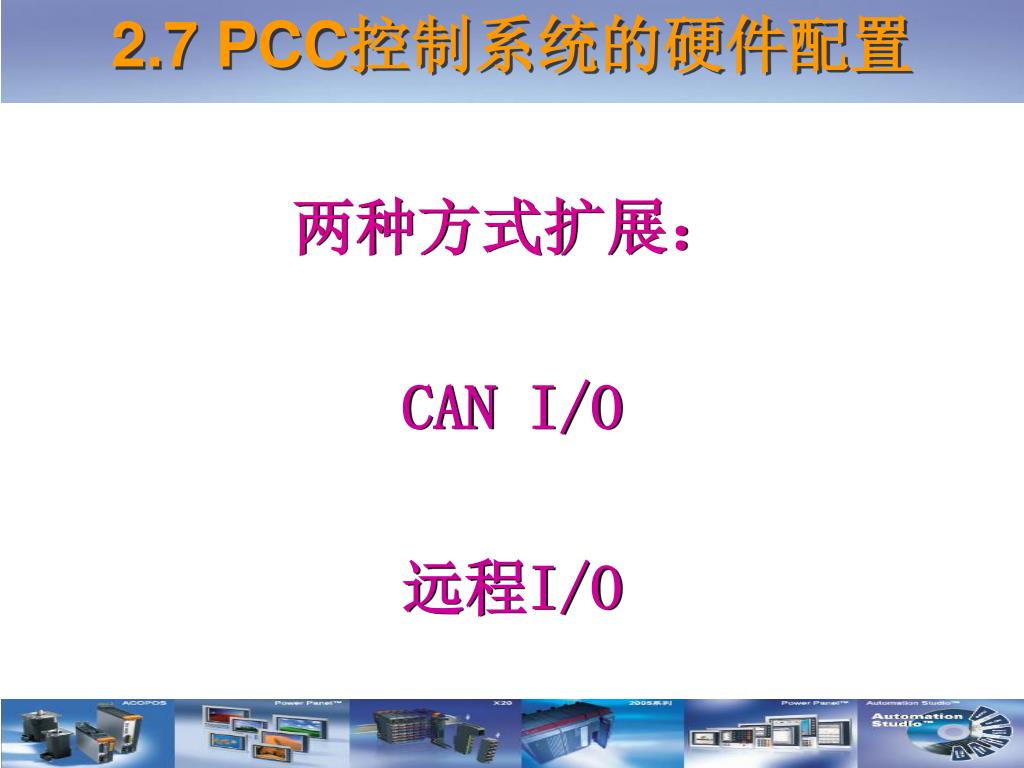

两种方式扩展: CAN I/O 远程I/O 2.7 PCC控制系统的硬件配置
(1)CAN I/O 系统可以扩展到一个较长的距离,在需要的地方安装CAN I/O站,远程控制就通过这种方式实现了。 2.7 PCC控制系统的硬件配置
最多可接64个CAN站,总线长度最长1000m,主站可以使用带CAN接口的任何处理器,每个CAN I/O站中包括一个CAN从站模块,这块模块代替CPU,可以安装在底板的最左端,各站之间通过屏蔽三线电缆连接。 2.7 PCC控制系统的硬件配置
(2)远程I/O 系统可以扩展到一个较长的距离,在需要的地方安装远程I/O从站,通过该方式实现远程控制。 2.7 PCC控制系统的硬件配置
远程扩展站的数目可达31个远程从站,121个远程从站(带3个中继器),最大长度1200m,第一个到最后一个站的最大距离可扩展到4800m。远程扩展站的数目可达31个远程从站,121个远程从站(带3个中继器),最大长度1200m,第一个到最后一个站的最大距离可扩展到4800m。 2.7 PCC控制系统的硬件配置
每个远程I/O从站包括远程I/O从站模块,该模块代替了CPU,各站之间通过屏蔽双绞线连接。每个远程I/O从站包括远程I/O从站模块,该模块代替了CPU,各站之间通过屏蔽双绞线连接。 2.7 PCC控制系统的硬件配置
2.2005单基板及网络配置 2005单基板PCC控制系统的基本组成为底板、电源模块PS、CPU模块,以及I/O模块 。 2.7 PCC控制系统的硬件配置
2.7 PCC控制系统的硬件配置 2005单基板PCC控制系统结构图
除了电源模块有固定的位置外,其他模块可以插在任意位置。除了电源模块有固定的位置外,其他模块可以插在任意位置。 底板上的每一个槽都有一个预先定义的模块地址。 2.7 PCC控制系统的硬件配置
(1)特殊类型的CPU XP:插在电源模块的扩展槽内。 IF:如果模块安装在槽号1的位置上,它作为CPU,否则模块作为并行处理器。 2.7 PCC控制系统的硬件配置
2.7 PCC控制系统的硬件配置 • XP: 插在电源模块 的扩展槽内
2.7 PCC控制系统的硬件配置 IF: 如果模块安装在槽号1的位置上,它作为CPU。 否则,模块作为并行处理器。
2.7 PCC控制系统的硬件配置 IP: 接口:RS-232,CAN。 另外,该处理器提供快速I/O。
2005的本地扩展 本地扩展有独立的I/O总线,PCC可按控制柜的可用空间理想放置。 2.7 PCC控制系统的硬件配置
2005 远程I/O 系统远程扩展站的数目为31个远程从站,121个远程从站(带中继器),最大长度1200m,带3个中继器第一个到最后一个站的最大距离可扩展到4800m。 2.7 PCC控制系统的硬件配置
2005通过插入网络模块 可以连接不同的网络 2.7 PCC控制系统的硬件配置
例2-1 26层智能化楼宇控制的硬件配置。 要求: 1层为主站,2~26层每层设一个从站。 一层的控制点数为:DI:80点,24V, 10ms的相应速度;DO:50点,继电器式输出;AI:36路;AO:20路;温度传感器PT100,6路; 2~26层每层的控制点数:DI:16点;DO:16点;AI:2路;AO:2路。 2.7 PCC控制系统的硬件配置

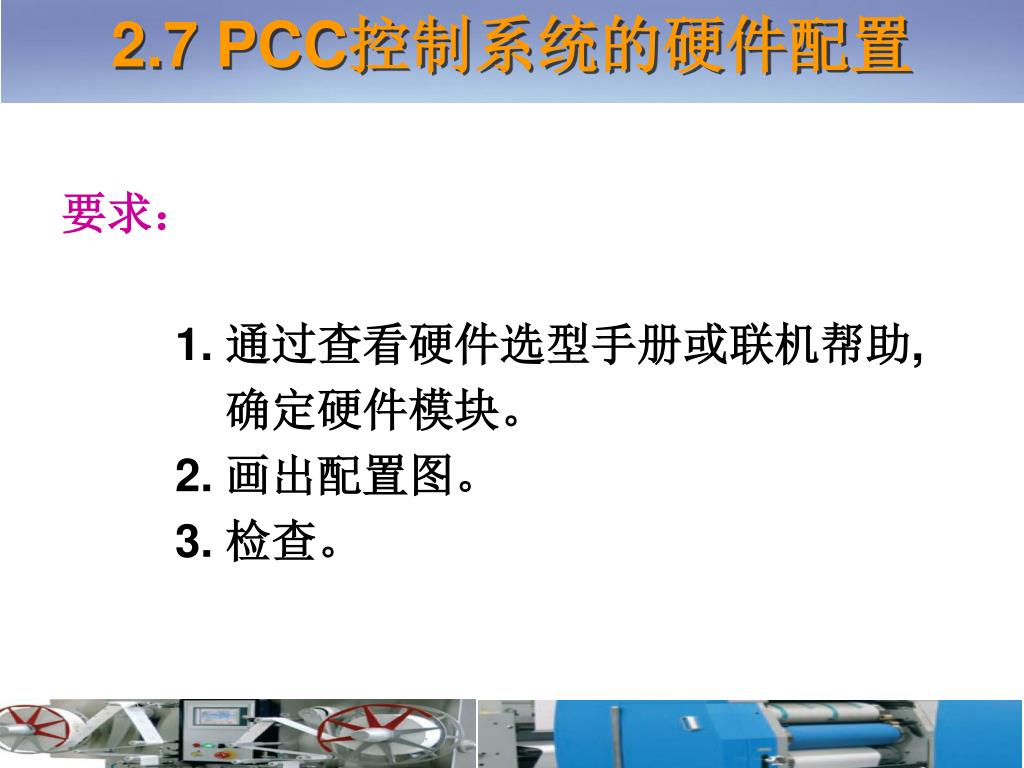

要求: 1. 通过查看硬件选型手册或联机帮助, 确定硬件模块。 2. 画出配置图。 3. 检查。 2.7 PCC控制系统的硬件配置
