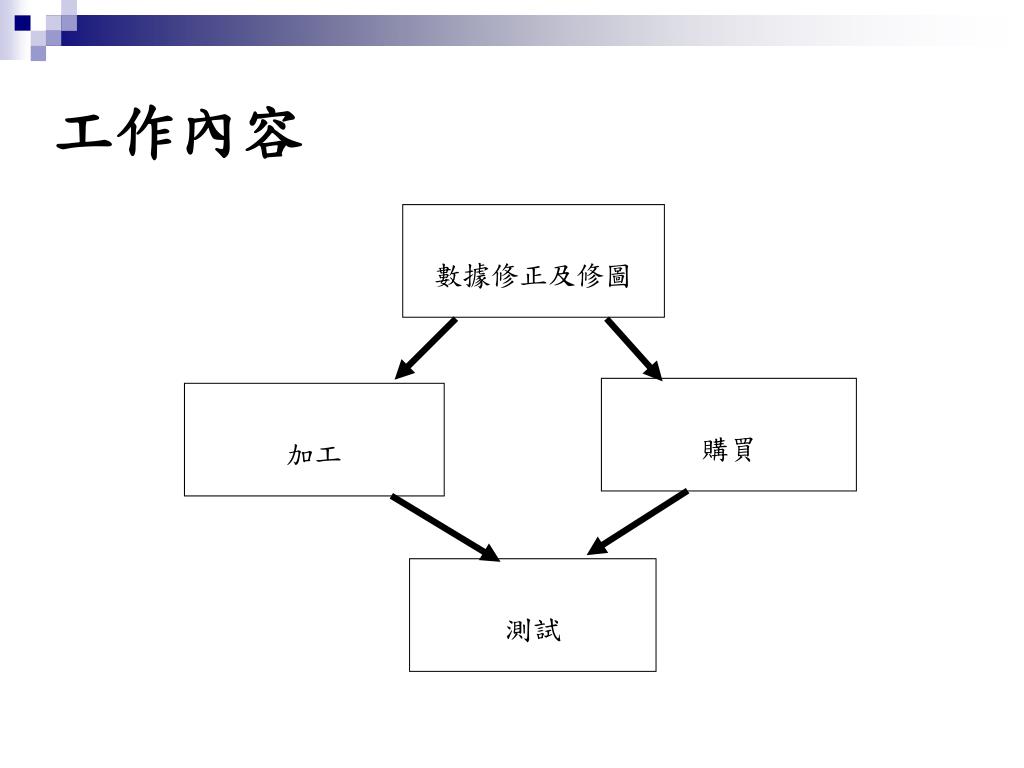

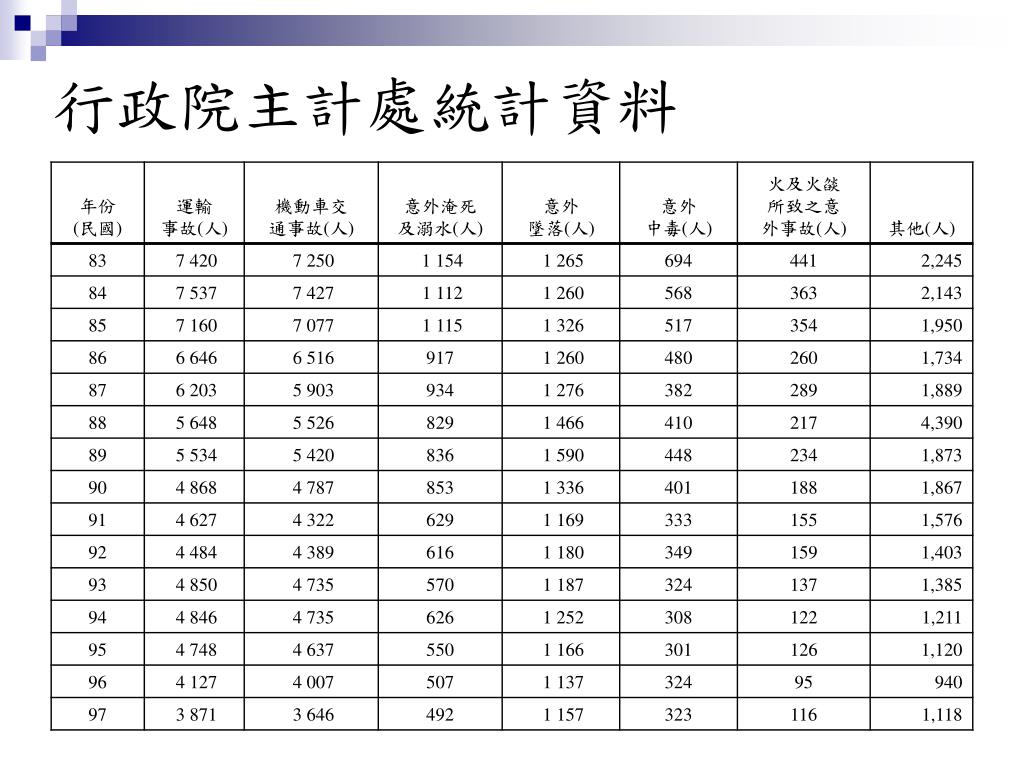

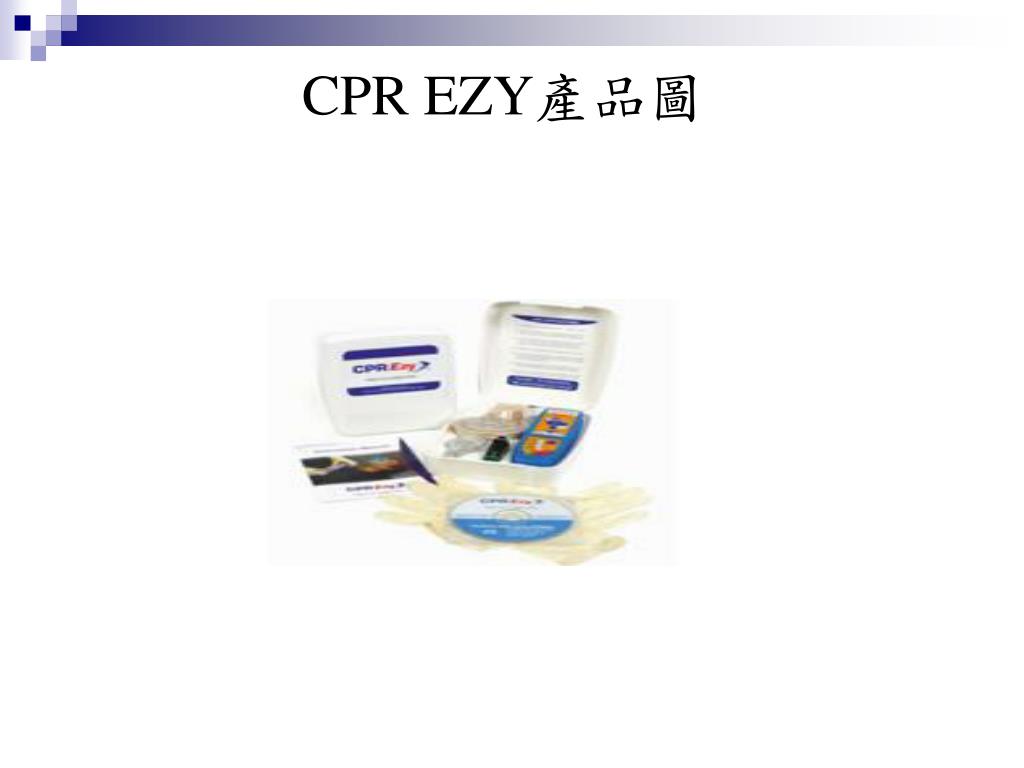

心肺復甦器之專利設計之改進. 指 導 老 師 :孫明宗 教授 學 生 :許惟淳. 實習背景. 行政院主計處統計資料. 公告號為 M366380 的 「翹翹板式主動壓迫復擴張心肺復甦器」. 公告號為 407053 的 「電動及手壓兩用自動吹氣心肺復甦急救器」. CPR EZY 產品圖. C. E. E. B. C. A. D. D. 實習目標. 延續上學期的進度將數據加以修正,並且將成品做出及測試,並以測試結果加以改善. 數據修正及修圖. 購買. 加工. 測試. 工作內容. 實習成果 - 數據修正及修圖.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

心肺復甦器之專利設計之改進


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

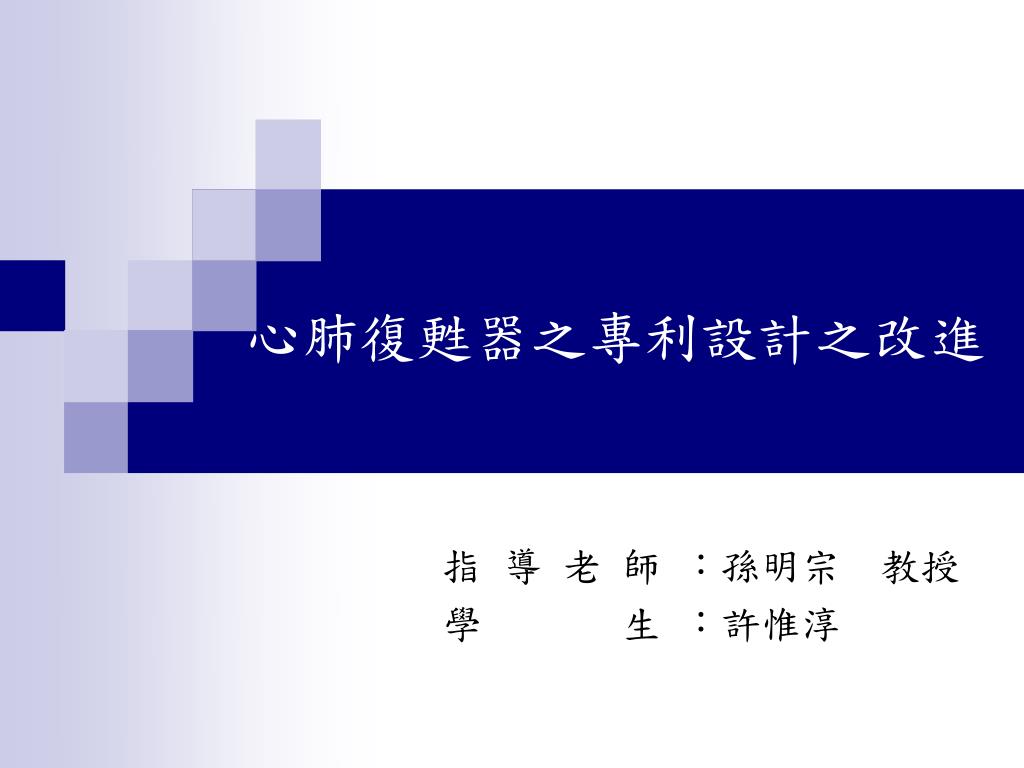

心肺復甦器之專利設計之改進

指 導 老 師 :孫明宗 教授

學 生 :許惟淳

m366380

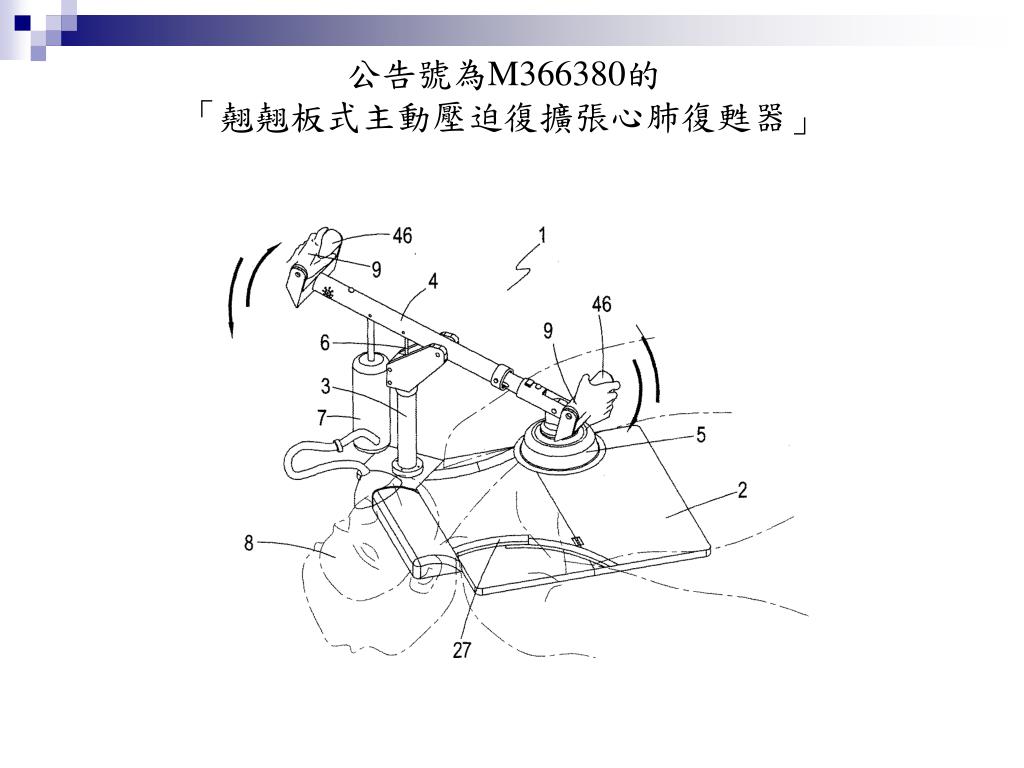

公告號為M366380的「翹翹板式主動壓迫復擴張心肺復甦器」公告號為M366380的「翹翹板式主動壓迫復擴張心肺復甦器」
407053
公告號為407053的「電動及手壓兩用自動吹氣心肺復甦急救器」公告號為407053的「電動及手壓兩用自動吹氣心肺復甦急救器」
slide7

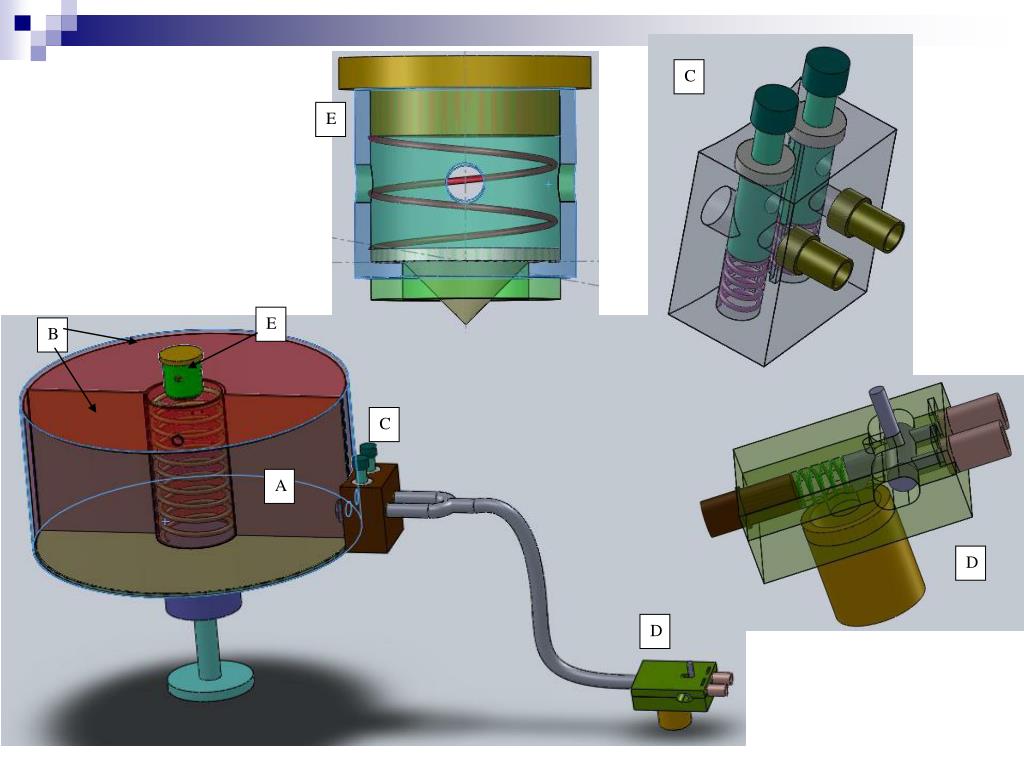

C

E

E

B

C

A

D

D

slide8
實習目標

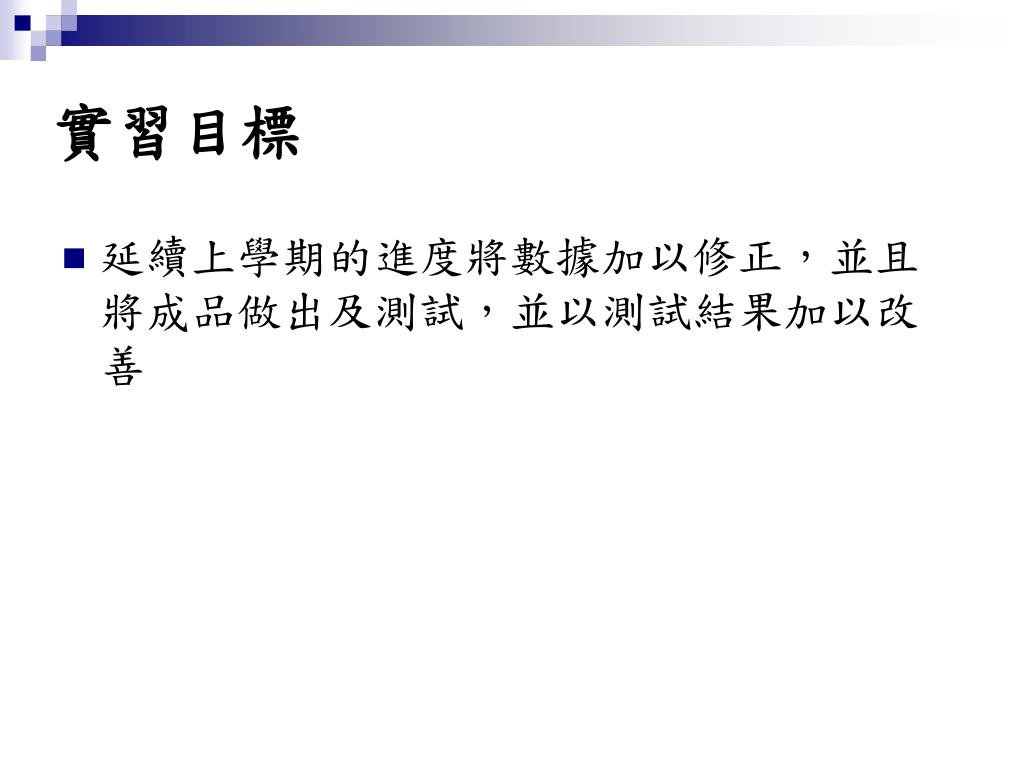

  • 延續上學期的進度將數據加以修正,並且將成品做出及測試,並以測試結果加以改善
slide10

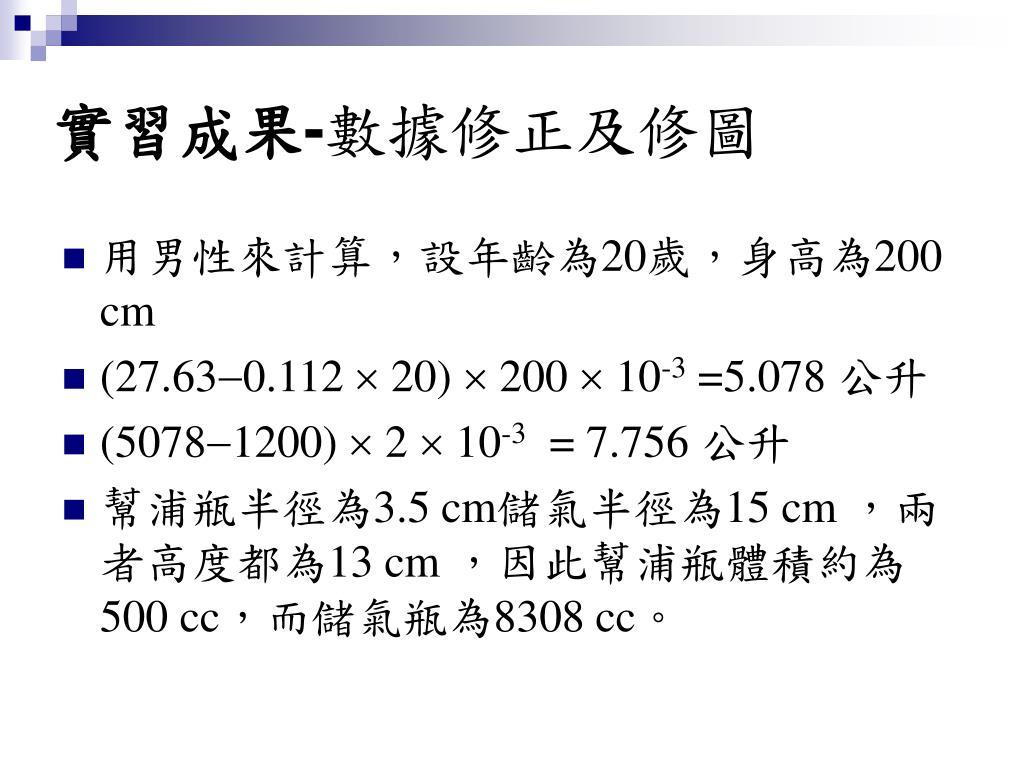

實習成果-數據修正及修圖
  • 用男性來計算,設年齡為20歲,身高為200 cm
  • (27.63-0.112  20)  200  10-3 =5.078 公升
  • (5078-1200)  2  10-3 = 7.756 公升
  • 幫浦瓶半徑為3.5 cm儲氣半徑為15 cm ,兩者高度都為13 cm ,因此幫浦瓶體積約為500 cc,而儲氣瓶為8308 cc。
slide11

Ps

Pp’ = Ps’

Pp

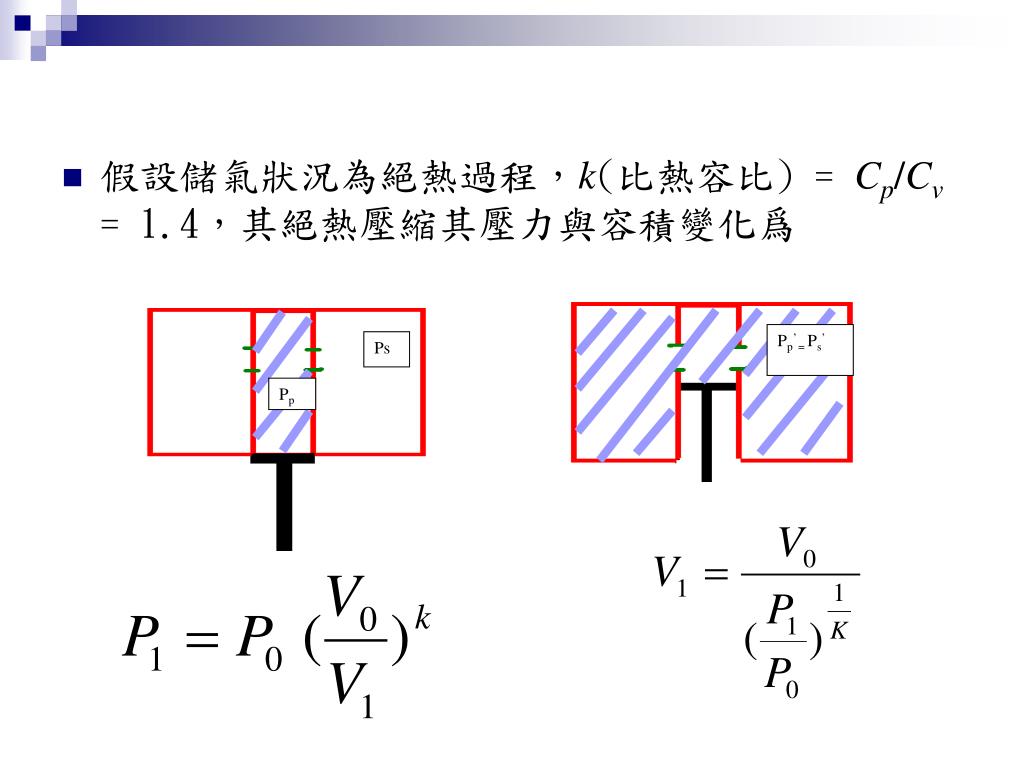

  • 假設儲氣狀況為絕熱過程,k(比熱容比) = Cp/Cv = 1.4,其絕熱壓縮其壓力與容積變化爲
slide12

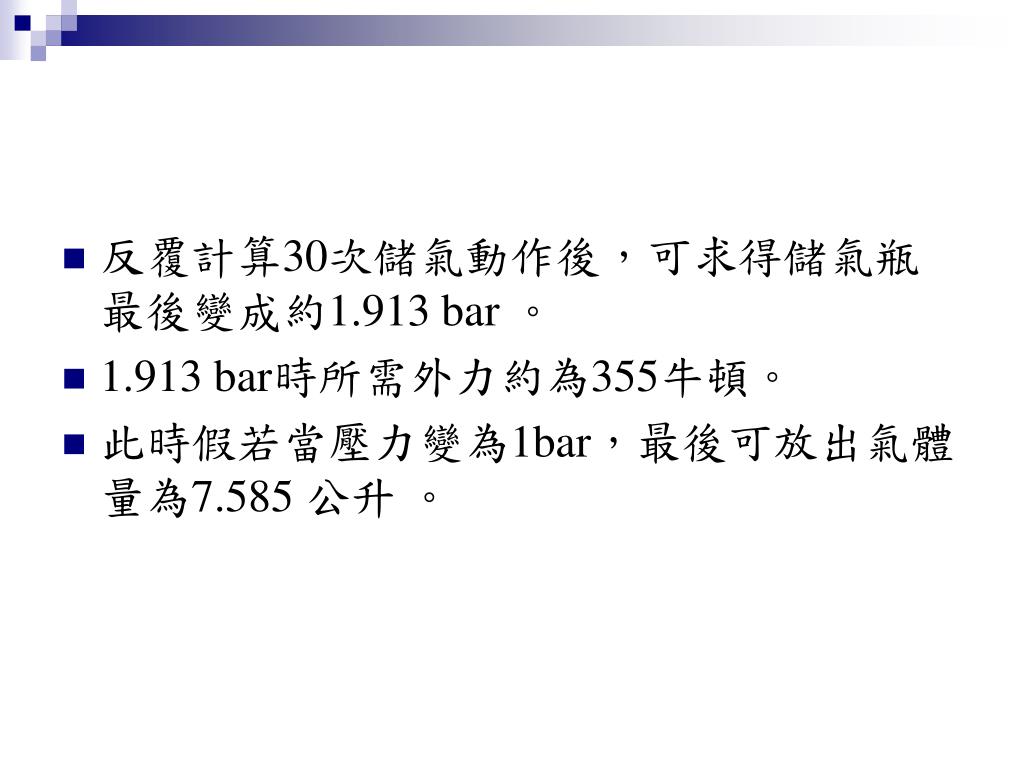

反覆計算30次儲氣動作後,可求得儲氣瓶最後變成約1.913 bar 。
  • 1.913 bar時所需外力約為355牛頓。
  • 此時假若當壓力變為1bar,最後可放出氣體量為7.585 公升 。
slide14
實習成果-加工

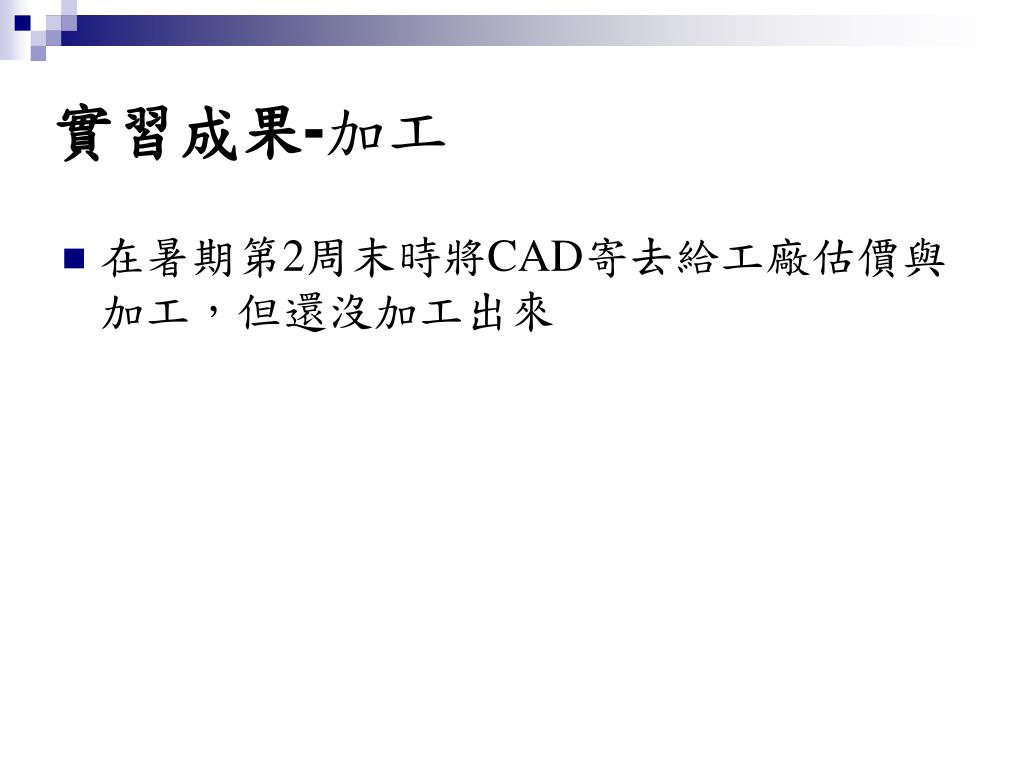

  • 在暑期第2周末時將CAD寄去給工廠估價與加工,但還沒加工出來
slide15

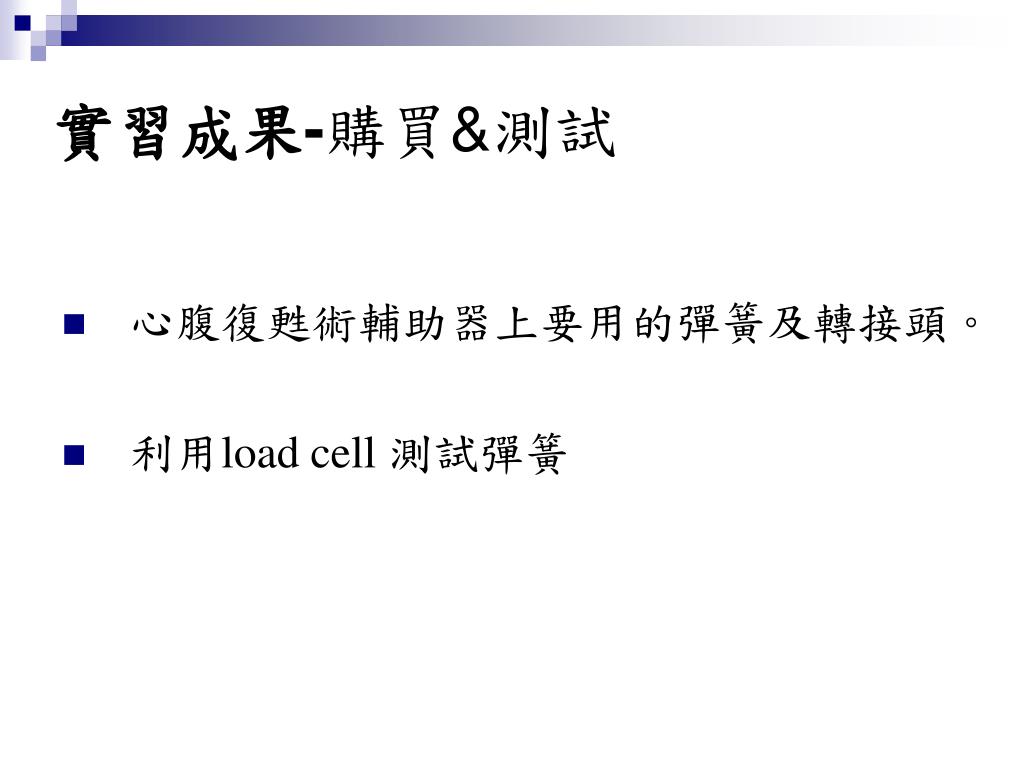

實習成果-購買&測試
  • 心腹復甦術輔助器上要用的彈簧及轉接頭。
  • 利用load cell 測試彈簧
slide16
結論
  • 設計結果為浦瓶半徑為3.5 cm儲氣半徑為15 cm ,兩者高度都為13 cm的可拆式圓柱瓶。
  • 彈簧k = 19300 N/m 左右。
  • 尚未加工完成
