  1. Materiale electrotehnice noi Memristori Facultatea de Inginerie Electrica, Materiale electrotehnice noi, 2010-2011, master IPE, anul I Prof.dr.ing.Florin Ciuprina

  2. Structura disciplinei

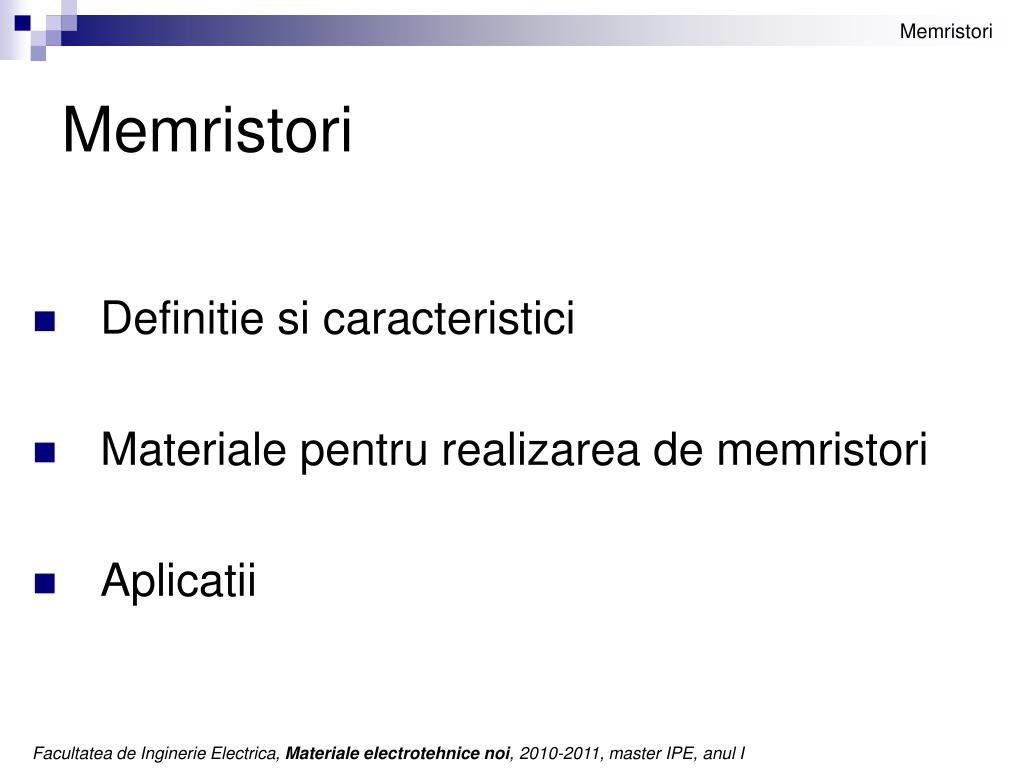

  3. Memristori • Definitie si caracteristici • Materiale pentru realizarea de memristori • Aplicatii

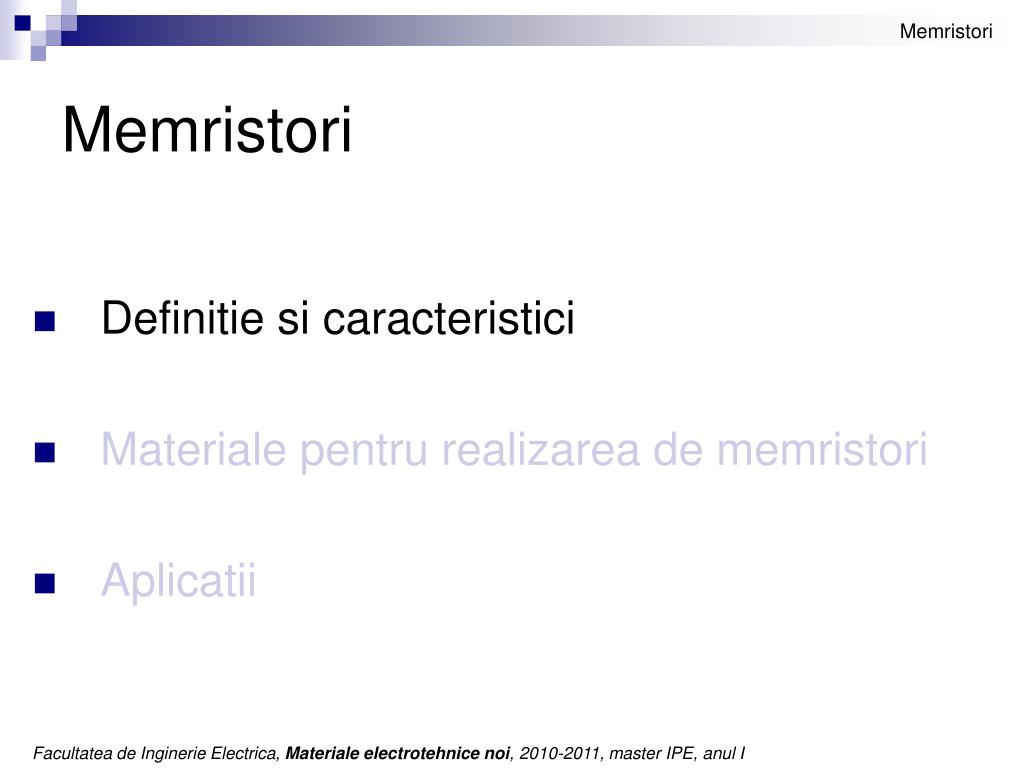

  4. Memristori • Definitie si caracteristici • Materiale pentru realizarea de memristori • Aplicatii

  5. Memristor - definitie si caracteristici Memristor (“memory resistor”): • Element de circuit caracterizat de relatia dintre fluxul magnetic si sarcina electrica q. • Memristenta:

  6. Memristor - definitie si caracteristici Memristor: • Introdus din punct de vedere teoretic de Leon Chua in 1971. • Este considerat al patrulea element de circuit pe langa rezistor, bobina si condensator.

  7. Memristor - definitie si caracteristici Memristor: • Introdus din punct de vedere teoretic de Leon Chua in 1971. • Este considerat al patrulea element de circuit pe langa rezistor, bobina si condensator.

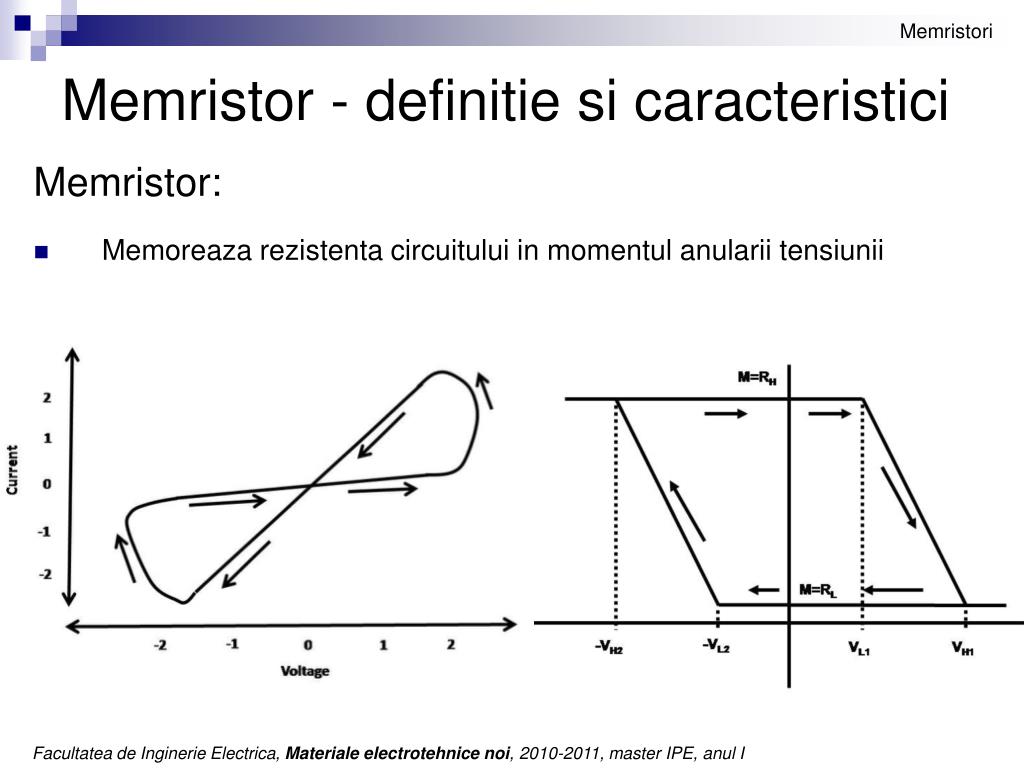

  8. Memristor - definitie si caracteristici Memristor: • Memoreaza rezistenta circuitului in momentul anularii tensiunii

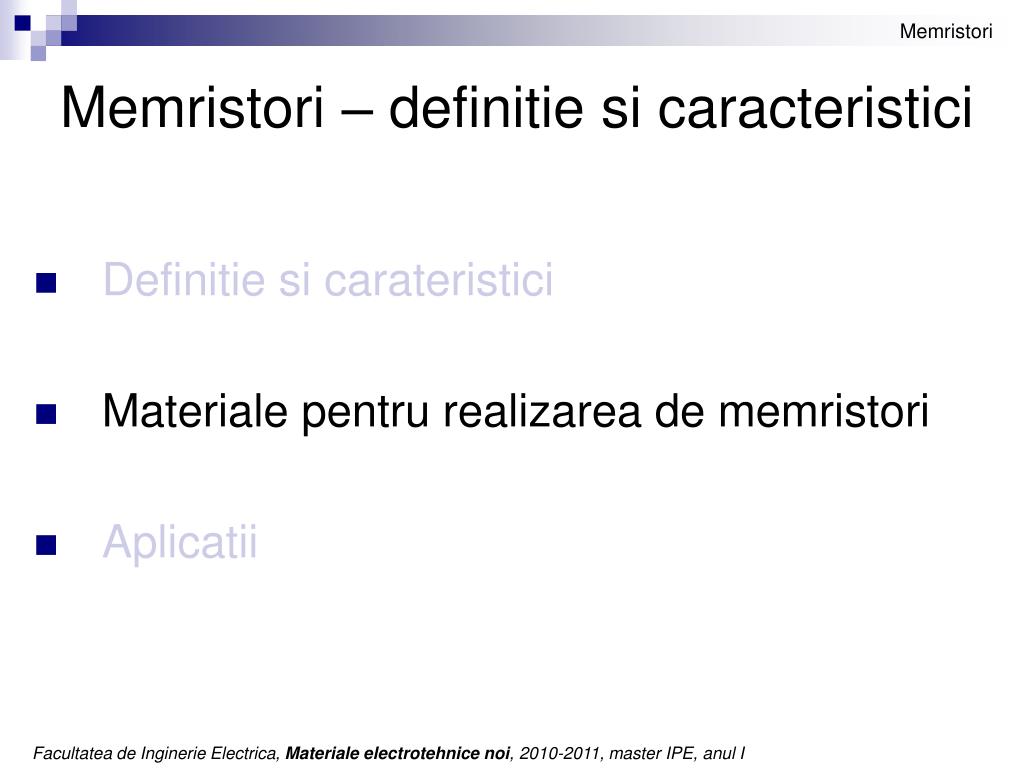

  9. Memristori – definitie si caracteristici • Definitie si carateristici • Materiale pentru realizarea de memristori • Aplicatii

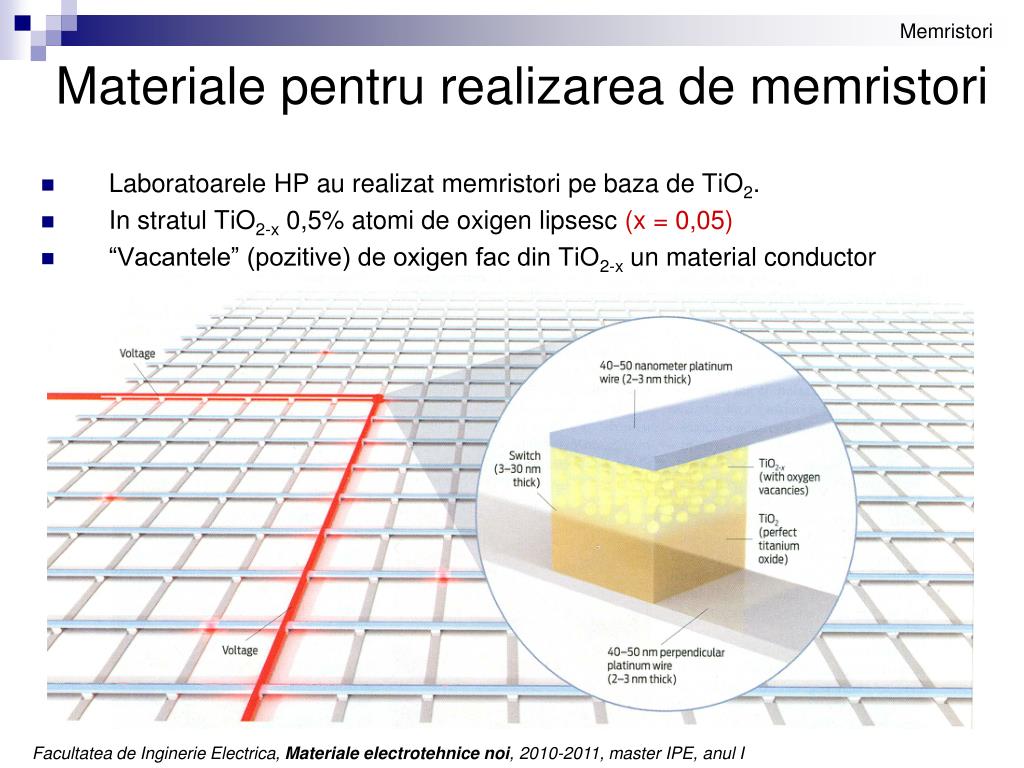

  10. Materiale pentru realizarea de memristori • Laboratoarele HP au realizat memristori pe baza de TiO2. • In stratul TiO2-x 0,5% atomi de oxigen lipsesc (x = 0,05) • “Vacantele” (pozitive) de oxigen fac din TiO2-x un material conductor

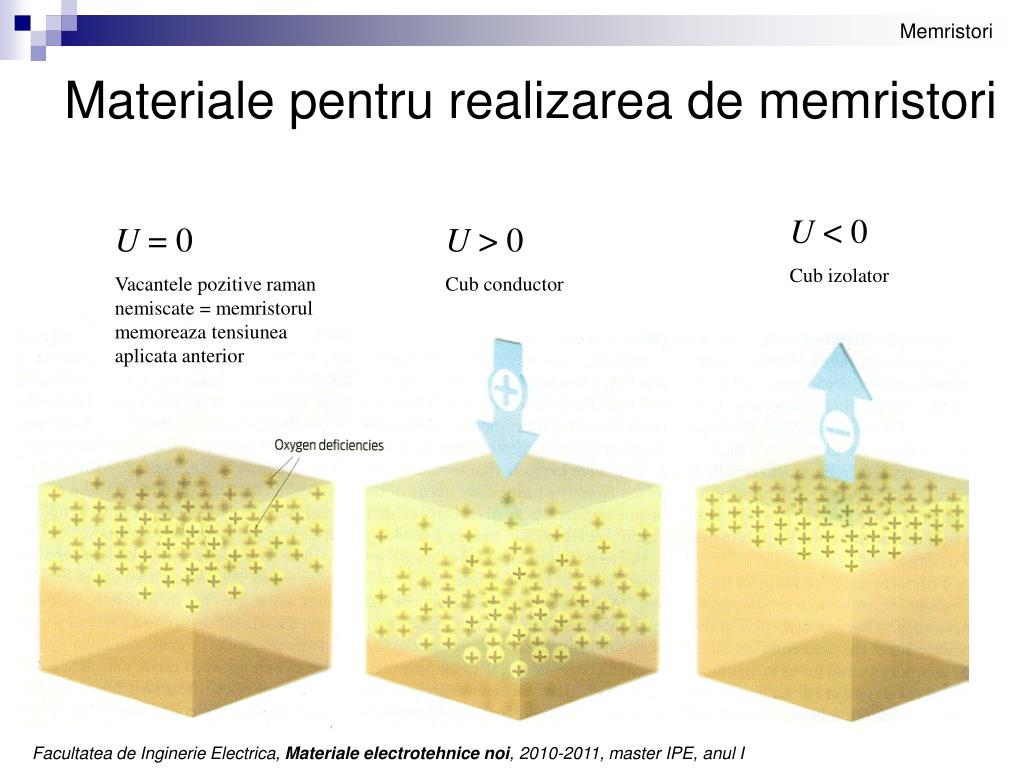

  11. Materiale pentru realizarea de memristori U < 0 Cub izolator U = 0 Vacantele pozitive raman nemiscate = memristorul memoreaza tensiunea aplicata anterior U > 0 Cub conductor

  12. Memristori – definitie si caracteristici • Definitie si carateristici • Materiale pentru realizarea de memristori • Aplicatii

  13. Aplicatii ale memristorilor Arhitectura cu bare transversale (crossbar architecture)

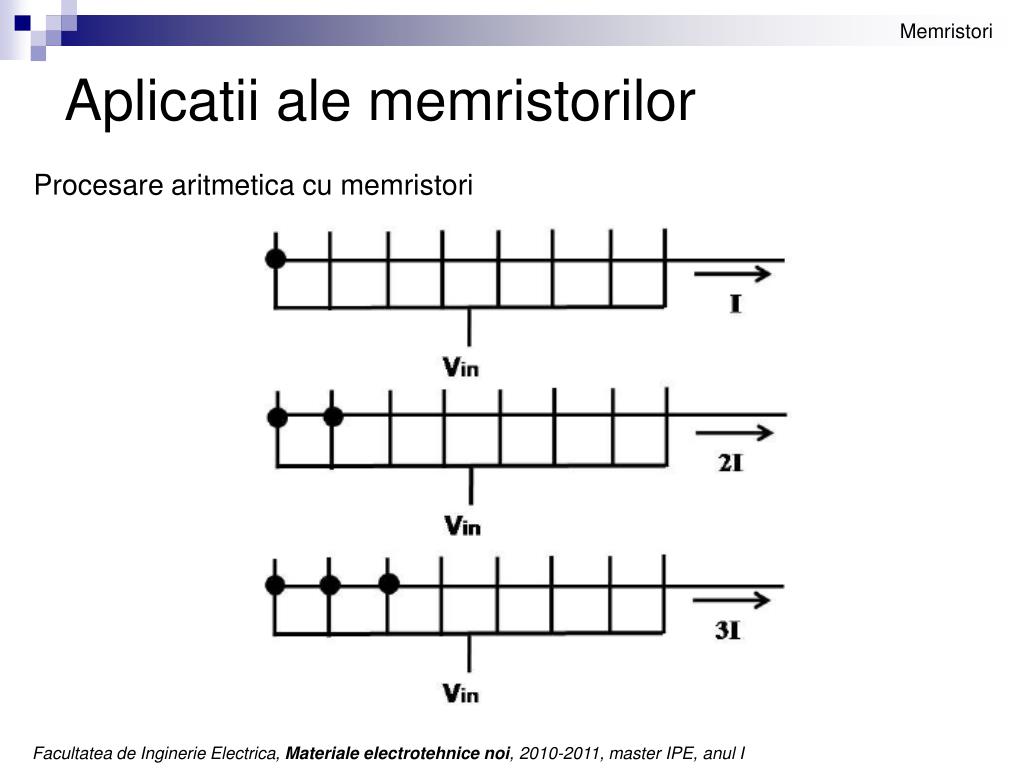

  14. Aplicatii ale memristorilor Procesare aritmetica cu memristori

  15. Aplicatii ale memristorilor Procesare aritmetica cu memristori

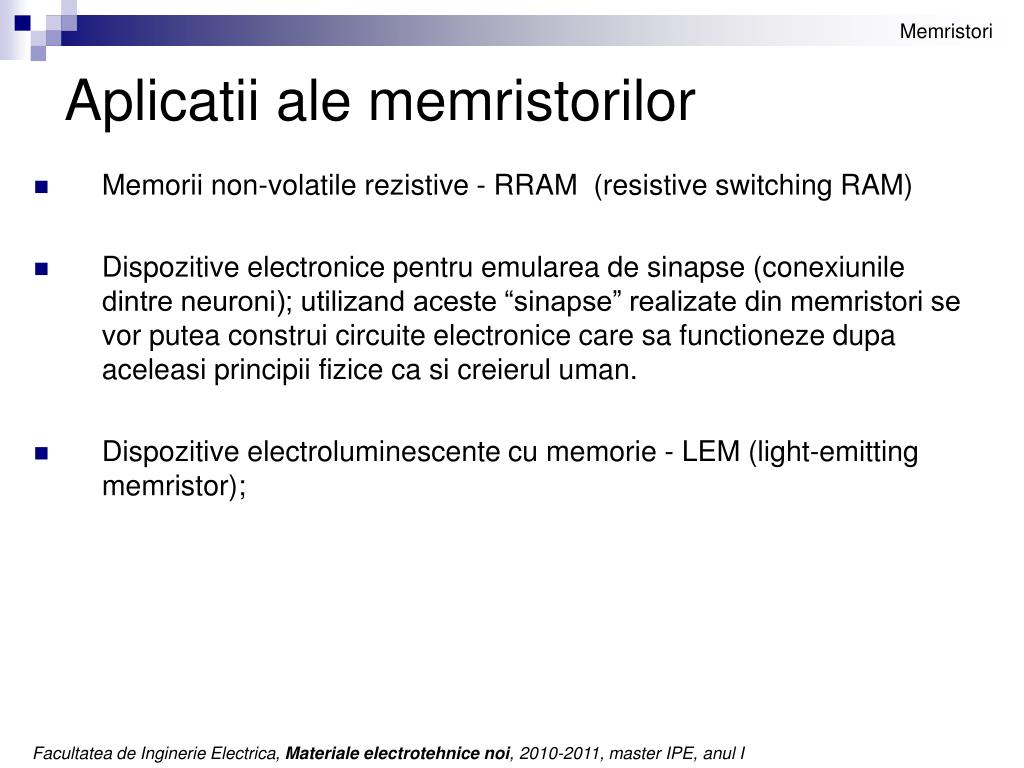

  16. Aplicatii ale memristorilor • Memorii non-volatile rezistive - RRAM (resistive switching RAM) • Dispozitive electronice pentru emularea de sinapse (conexiunile dintre neuroni); utilizand aceste “sinapse” realizate din memristori se vor putea construi circuite electronice care sa functioneze dupa aceleasi principii fizice ca si creierul uman. • Dispozitive electroluminescente cu memorie - LEM (light-emitting memristor);
