Presentation Transcript

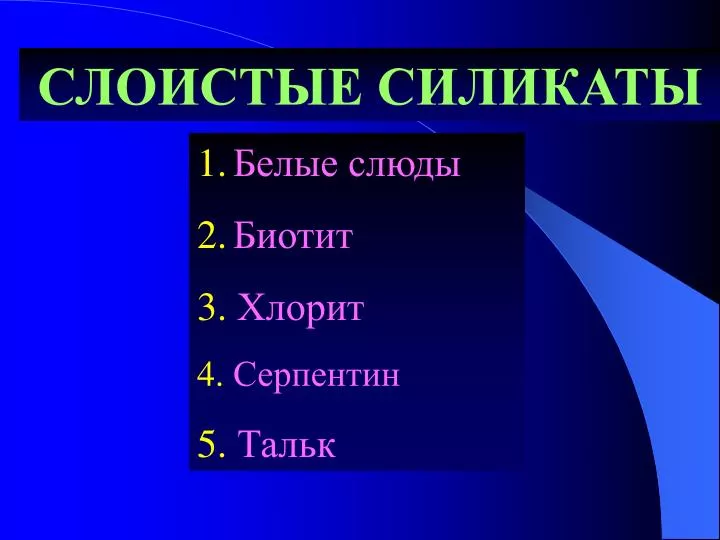

  1. СЛОИСТЫЕ СИЛИКАТЫ • Белые слюды • Биотит • 3. Хлорит • 4. Серпентин • 5. Тальк

  2. Для слоистых силикатов характерны многочисленные фазовые переходы, особенно по оси с (политипизм). Поэтому различаются они главным образом размером именно этого параметра при относительном постоянстве а и b. Это видно из таблицы параметров элементарных ячеек (Å)

  3. Рентгено-структурными исследованиями в слоистых силикатах установлено шесть полиморфных разновидностей. Некоторые полиморфные разновидности слоистых силикатов (Дир и др., 1966) Среди моноклинных широко проявлен полиморфизм по оси с, т.е.политипизм. Наиболее распространенной считается модификация 1М. Остальные политипы редки.

  4. Белые слюды В группе слюд по изоморфным замещениям выделено 12 разновидностей, из которых для наших целей наиболее важны лишь три: МУСКОВИТ (Ms) KАl3Si3O10(OH)2 ПАРАГОНИТ (Pg) NaAl3Si3O10(OH)2 ФЕНГИТ (Phg) KAl3-2n(Mg,Fe)nSi3+nO20(OH)2 Состав белых слюд в ряду Ms-Pg с достаточной степенью точности можно определить по рентгеновским параметрам. Как и в других K-Na минералах, в твердом растворе Pg-Msесть широкая область распада

  5. Термодинамические свойства мусковита и его твердого раствора с парагонитом GoT(ккал/моль) = -1421.309 + 30.941 (T.10-2) – - 0.10076(T.10-2)2 +0.0077(T.10-2)3, гдеT– температура в градусах К. Vm(кал/бар/моль) = 3.144+ 0.226XMs+ 0.0941XMs(1-XMs) Ge(кал/моль) = [3082.1 + 0.0822P + 0.1698Т(1-XMs)X2Ms] + + [4163.9 +0.1259P + 0.3594ТXMs(1-XMs)2] где Т - в градусах C, а Р – давление, кбар. Концентрационные зависимости VmиGeпоказаны на соответствующих диаграммах

  6. Устойчивость мусковита в гранитах определяется следующей реакцией: KАl3Si3O10(OH)2+6SiO2+(K2O) = 3KAlSi3O8+Н2О, а в метаморфических породах Ms + Qtz = Or+ Al2SiO5 + Н2О Ms= Or+ Al2O3 + Н2О Par = Ab + Al2O3 + Н2О Par + Qtz = Ab +Al2SiO5 + Н2О Пределы стабильности Ms и Prg в зависимости от Р и Т показаны на следующем слайде.

  7. Распространённость Мусковит встречается в пегматитах и двуслюдяных гранитах, метапелитах, разнообразных сланцах, а парагонит - в глаукофановых сланцах, эклогитах, зеленых сланцах. Мусковит- обычный минерал гидротермальных жил в гранитах, зон вторичного окварцевания. Проблема образования двуслюдяных гранитов. Возрастание давления воды в системе приводит к расширению полей стабильности расплава в низкотемпературную область, а Ms – в высокотемпературную. В результате солидус гранита и моновариантная линия реакции Or+Al2SiO5+ Н2О =Ms+Qtzпересекаются в точке, выше которой из расплава может кристаллизоваться Ms(см. диаграмму). Вместе с тем смещение реакции вправо обозначает невозможность кристаллизации Al2SiO5 из расплава: в граните всегда присутствует Kfs.

  8. Фенгит Со времени открытия ультравысокобарных комплексов, содержащих коесит, и/или алмаз, усилился интерес к фенгиту. Он встречается практически во всех эклогит-глаукофановых комплексах мира и в соответствии со своей формулой имеет переменное содержание Si. В фенгите из ультравысокобарных комплексов содержание Si в выше, чем из пород менее глубинных комплексов. На этом основании Массонe и Шрайер (Massone & Schreier, 1987) установили пределы стабильности фенгита с кварцем в зависимости от Т и РН2О. Выяснилось, что с ростом РН2О содержание Si в кристаллохимической формуле фенгита KAl3-2n(Mg,Fe)nSi3+nO20(OH)2увеличивается (см. диаграмму). На её основеопределили, что Рs~РН2О в ультравысокобарных комплексах достигает 25 кбар.

  9. БИОТИТ K2(Fe,Mg)5+0.5nAl4-nSi5+0.5n(OH)4O20, где 0 <n < 2 Кристаллическая структура биотита состоит из отрицательно заряженных слоев 2:1, которые компенсированы и связаны крупеыми положительно заряженными катионами (K+1, Na+1). Слой 2:1 содержит два тетраэдрических и один октаэдрический лист. Три кислорода свободных вершин тетраэдров идет на образование колец. Четвертая вершина тетраэдра, направленная по нормали к слою, участвует в образовании смежного октаэдрического листа.

  10. Важнейшие типы изоморфизма 3(Fe,Mg)2+<> 2Al+3и4Al<>3Siопределяют глинозёмистость биотита, которая является индикатором изменения внешних условий его кристаллизации в разнообразных парагенезисах.

  11. Некоторые реакции с участием биотита В гранитоидах и нефелиновых сиенитах глиноземистость, XAlBt =Al:(Al+Fe+Mg+Si),биотита зависит от температуры и общей щелочности. Эта зависимость определяется из условий смещенного равновесия: в гранитоидах: (a)(5+0.5n)H4K2(Fe,Mg)5Al4Si5O24 + 21nSiO2 + (3nK2O) = 5H4K2(Fe,Mg)5+0.5nAl4-nSi5+0.5nO24 + 7nKAlSi3O8 + (nH2O), т.е. BtAl + Qtz +(K2O) =>Bt >Al+ Fsp + (H2O). Эта реакция показывает, что c возрастанием температуры (-Н2О) и щелочности XAlBt снижается за счет бразования Fsp и уменьшения количества Qtz.Если же в породе присутствует магнетит, то XAlBtопределяется еще и окислительным потенциалом (О2): (b) 3H4K2Fe5+0.5nAl4-nSi5+0.5nO24 + 3(7-3.5n)SiO2 + (0.5n+5)O2+ +(3-1.5n)K2O = 3(4-n)KAlSi3O8 + (5+0.5n)Fe3O4 + 6(H2O), т.е. Bt + Qtz + (K2O + O2) = Or + Mag + (H2O).

  12. Реакциями (a)и (б) определяется предел устойчивости Bt не только в гранитах, но и в любых кварцсодержащих породах. При постоянстве fO2 можно качественно наметить поля стабильности Bt, и Bt+Qtz в зависимости от Т и щелочности. Минеральные фации щелочности, выведенные на основе на составе глиноземистости биотита (цифры у индекса Bt)

  13. На диаграмме K2O- Н2О видны условно моновариантные линии этих равновесий при O2= const. Изоплеты глиноземистости биотита в разных парагенезисах отражают влияние Т(- Н2О) и щелочности на рассмотренные равновесия. На диаграмме также видно, что Bt из нефелиновых сиенитов и щелочных гранитов беднее глиноземом, чем Bt из двуслюдяных гранитов, пегматитов и обычных биотитовых гранитов. Возрастание щелочности фиксируется снижениемXAlBt при гранитизации метапелитов и сланцев. В гнейсах и мигматитах глиноземистость биотитов отличается заметно, тогда как XMgBtпочти не изменяется. Внефелинсодержащихпородах - в независимости от их генезиса, - протекают иные реакции. Например,в ходе дивариантной реакции BtFe + O2+ (Na,K)2O = Ne +Fsp + Mag + (H2O) c увеличением щелочностиXMgBt возрастает, что хорошо видно на диаграмме (Na,K)2O- Н2О

  14. Рассмотрим экстремальное изменение глиноземистости биотита в зависимости от щелочности в миаскитах и сиенитах Ильменского заповедника.

  15. Реакцию с участием Bt, Ne, Fspи флюида можно записать так: 1.2H4K2(Mg,Fe)5Al4Si5O24 + 1.4KAlSi3O8 + (2.1Na2O) = H4K2(Mg,Fe)6Al2Si6O24+4.2NaAlSiO4+ (0.4H2O+0.9K2O) илиже Sid-East + Or+(Na2O) => Phl-Ann + Ne+(H2O+K2O). С возрастанием Na2O (снижением температуры) и щелочности (увеличение K/Na) эта реакция смещается влево. Т.е. в биотите возрастает содержание Al, а по нефелину развиваетсяKfs. Однако в природе соотношения оказываются более сложными: при постоянстве mH2O(Т~const) увеличение mNa2O сначала приводит к возрастанию mК2O, который затем снижается, но при дальнейшем увеличении mNa2O вновь возрастает. Об этом можно судить из реакции: 1.2[Sid-East] + 1,4K1-nNanAiSi3O8 + (0.4-0.7n)Na2O = = [Phl-Ann] + K0.2Na0.8AlSiO4 + (0.6 –0.7n)K2O + 0.4H2O

  16. Вариации твердого раствора нефелина в миаскитах незначительны. Поэтому при Т = const и P = const производная должна пройти через два экстремума при изменении K/Na отношения во флюиде или расплаве: с увеличением mNa2O химический потенциал K2O сначала достигает максимума, а затем минимума. Значения экстремумов фиксируются такими составами калишпата: XAbFsp= 0.571 и XAbFsp =0.857, соответственно. Вплоть до первого экстремума глиноземистость Btв равновесии с Kfs и Neснижается (производная положительная), а реакция смещается вправо. Между первым и вторым экстремумами XAbFsp увеличивается, т.к. реакция смещается влево (производная отрицательная). В точке второго экстремума 1.2(East–Sid) + 1.4K0.143Na0.857AlSi3O8 = (Phl-Ann)+0.2(Na2O + 0.2H2O). дК2О0.4 – 0.7n дNa2О0.6 – 0.7n

  17. Это значит, что на диаграмме (Na/K)Bt - (Al/Si)Bt должен быть хотя бы один экстремум отношения (Al/Si)Bt, в равновесии Bt с Ne и Fsp. Феррибиотит - тетраферрифлогопит или же KFe32+Fe3+Si3O10(OH)2 - KMg3Fe3+Si3O10(OH)2. Тетраферрифлогопит (KMg3Fe3+Si3O10(OH)2) известен еще с конца XIX века (Флебэр,1889), а феррибиотит обнаружен в начале ХХ века при изучении железистых кварцитов. Д.Уонс (Wones, 1958) синтезировал феррибиотит при Р =2 кбар. У нас в России он встречается в Ковдоре (Кольский полуостров). В 1973 г. в нашей лаборатории из Kfs в содовом растворе при Р = 1 кбар и Т = 500оС был синтезирован Btтакого состава : [K0.35Na0.11(H2O+)0.634][Mn0.027Mg0.557Fe1.008Ti0.011Fe1.397Fe0.811] [Al0.403Si2.786][O10(OH)0.413F0.387O1.2]12 Он близокк феррибиотиту, хотя и содержит некоторые примеси флогопит-аннита и тетраферрифлогопита.

  18. Мольный объём биотита Он зависит от ХAlBt = Al/(Al+Fe+Mg+Ti+Si) и XMgBt= Mg/(Mg+Fe). Если XAl= 0.18, то Ve =12XMgBt(1- XMgBt), но при XAl= 0.25, Ve = 20XMgBt(1- XMgBt).

  19. Стабильность биотита по экспериментальным данным а) Стабильность аннита

  20. Cтабильность твердого растворафлогопит-аннит в зависимости от Т и lnfO2 приРН2О= 2.07 кбар (Wones & Eugster, 1965) Цифры на изоплетах – мольные доли аннита в твердом растворе Phl-Ann. БогатыйPhlбиотит стабилен при низких значениях Т и fH2O Диаграмма позволяет оценить летучесть кислорода по составу биотита в определенном парагенезисе. Но для этого необходимо знать температуру. На помощь приходят геотермометры.

  21. Биотит-гранатовый термометр (Перчук, 1967)

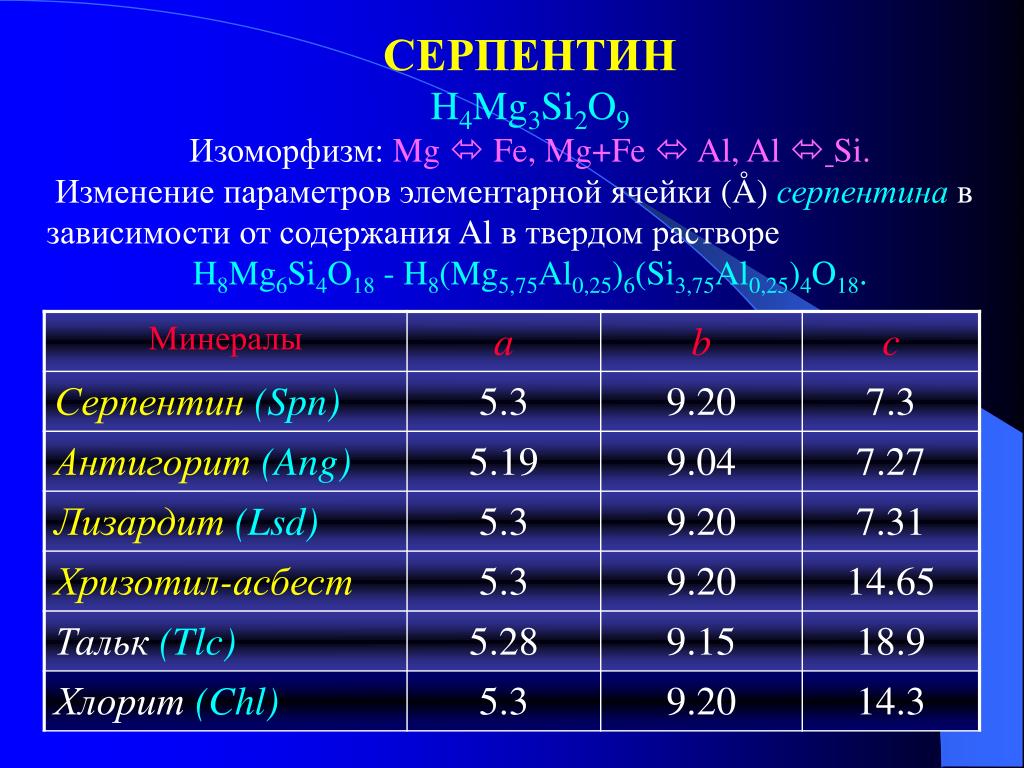

  22. СЕРПЕНТИН H4Mg3Si2O9 Изоморфизм: Mg  Fe, Mg+Fe  Al, Al Si. Изменение параметров элементарной ячейки (Å)серпентинав зависимости от содержания Al в твердом растворе H8Mg6Si4O18 - H8(Mg5,75Al0,25)6(Si3,75Al0,25)4O18.

  23. Серпентинизация перидотитов и гарцбургитов с учетом изменения состава минералов и окислительного потенциала: (1+2n)Mg2-nFenSiO4+(1-2n)Mg1-nFenSiO3+2H2O+0.333nO2 => => H4Mg3Si2O9 + 0,666nFe3O4, илиже Ol + Opx + H2O + O2 = Spn + Mag. Дивариантные равновесия: I. Замещение оливина: 1.6MgFeSiO4 + 0.6H2O + 0.05O2 => => 0.3H4Mg3Si2O9 + 0.1Fe3O4 + Mg0.7Fe1.3SiO4 или же Ol60 + H2O + O2 = Spn + Ol35 + 0.1Mag I. Замещение ортопироксена: 2.4Mg0.5Fe0.5SiO3 + 0.066Fe3O4+ 0.4H2O => => 0.2H4Mg3Si2O9 + 2Mg0.3Fe0.7SiO3 + 0.7O2, или же Opx50 + Mag + H2O = Spn + Opx30 + O2 Линии постоянного состава минералов для этих реакций показаны на диаграмме Н2О- О2.

  24. Серпентинизация дунитов при остывании: 2Mg2SiO4 + 3H2O = H4Mg3Si2O9 + Mg(OH)2 или же форстерит + вода = серпентин + брусит Некоторые реакции видны на диаграмме Т-РН2О Пределы стабильности серпентина и талька в зависимости от Т и РН2О

  25. ХЛОРИТЫ В отношении политипизма они занимают особое место в общей системе слоистых силикатов * Все параметры элементарных ячеек даны в ангстремах

  26. ХЛОРИТЫ (Fe1-mMgm)2+nAl2-2nSi2-2nO5(OH)4 Основная масса хлоритов соответствует этой формуле при 0.18 <m< 0.95 и 0.75 > n >0.12 * Chr выбран в качестве минала в соответствии с параметром элементарной ячейки с=14.3 ангстрем

  27. Для ряда клинохлор - дафнит получены такие зависимости: XMg= 70.104 – 12.987ao XMg = 149 – 27.78bo V (Å3) = (41.941 - XMg)/0.0588 V (см3/моль) = (41.941 - XMg)/0.391 Хлориты по химизму и изоморфизму разделяются на окисленные и не окисленные(Дир и др., 1966). Окисленные хлориты появляются в результате замещенияAl<=>Fe3+.Такую классификацию предложил Хей (Hey,1954). В хлоритах нередко много хрома. Если он входит в октаэдрическую координацию вместо Al, то возникаеткеммерерит, а в тетраэдрическую - кочубеит. Существует множество классификаций хлоритов, основанных на различных принципах (химическом, структур-ном, генетическом и т.п.), но важно учитывать связь между изоморфизмом и политипией. Изоморфизм во многом определяется равным количеством тальковых Mg3Si4O10(OH)2 и бруситовых Mg(OH)2 слоев в структуре хлоритов.

  28. Основные схемы изоморфизма в Fe-Mg-Al хлоритах (на 10 кислородов) Шамозит Амезит Fe4Al4Si2O10(OH)8(14Å)Mg4Al4Si2O10(OH)8 Fe6Si4O10(OH)8 Mg6Si4O10(OH)8 Гриналит Хризотил

  29. В хлоритах из глиноземистых метаморфических пород (парагенезис Gr + Bi + Ky + QzMsFsp) обнаружен (Перчук, Рябчиков, 1976) изоморфизм (Fe+2, Mg)+ Si  2Al. Изоморфизм (Mg, Fe2+, Mn)+Si <=> 2Al в хлоритах из метаморфических пород по 60 анализам хлоритов, ассоциирующих с Grt, Bt и/или Ms При этом установлено, что XAlChlснижается при увеличении Т метаморфизма. Это следует из реакцииChlAl+Qtz=> Al2SiO5 (Ky) + Chl<Al + H2O, т.е. (2+n)(Fe, Mg)2Al2SiO5(OH)4 + 4nSiO2=> => 3nAl2SiO5+ 2(Fe, Mg)2+nAl2-2nSi1+nO5(OH)4 + 2n(H2O)

  30. Тест на природных хлоритах показал, что это действительно так. При этом возрастает XFeChl, что строго определяется принципом фазового соответствия (Перчук, Рябчиков, 1976).

  31. Диаграмма P –lH2O,иллюстрирующая влияние PиТна состав хлорита в парагенезисе Chl+Ky+Qtz+Grt Сиреневые изоплеты – глинозёмистости (Al/(Y+Z), а желтые – железистость 100Fe/(Fe+Mg). Видно, что с увеличением Т и Р сопряженно возрастает глинозёмистость и железистость хлорита, что соответствувет данным предыдущей диаграммы.

  32. Распространённость хлоритов Хлориты встречаются во многих низкотемпературных метаморфических породах (зеленые и глаукофановые сланцы, породы эпидот-амфиболитовой фации). Они - обычные продукты изменения темноцветных минералов магматических пород. Chlтакже развит в зонах кислотного выщелачивания (окварцевание, грейзенезация, алунитизация и т.п.). Составы хлоритов и сосуществующих слюд из этих пород могут служить источниками информации о режиме кислотности растворов и температуры (Marakushev & Perchuk, 1966), что было доказано и экспериментально (Кольцов, 1992).

  33. 1 - линии моновариантных равновесий, 2,3 и 4 - изолинии содержания AlIV(форм. ед.): 2 - в мусковите, 3 - в хлорите, 4 - в биотите. Диаграмма Т-lg (aK+/aH+) полей устойчивости слюд и хлоритов переменного состава при РН2О=1 кбар (Кольцов, 1992).

  34. Стабильность магнезиального хлорита в зависимости от Т и РН2О

  35. ТАЛЬК • (Mg, Fe)3Si4O10(OH)2 • Железистый член твердого раствора, Fe3Si4O10(OH)2,носит название миннесотаит. • Некоторые свойства минералов группы талька: • тальк миннесотаит • Сингония моноклинная моноклинная • V, г/см3 2.58 - 2.83 3.01 • а (Ао) 5.28 5.4 • в (Ао) 9.15 9.13 • с (Ао) 18.9 18.94 • Зональность тальковых месторождений • Месторождения талькитов в гипербазитах • а) На контакте гипербазитов со слюдистыми сланцами. • Например, тальковое месторождение в районе Мортаун, • округ Вашингтон. Здесь серпентиниты контактируютсо сланцами.

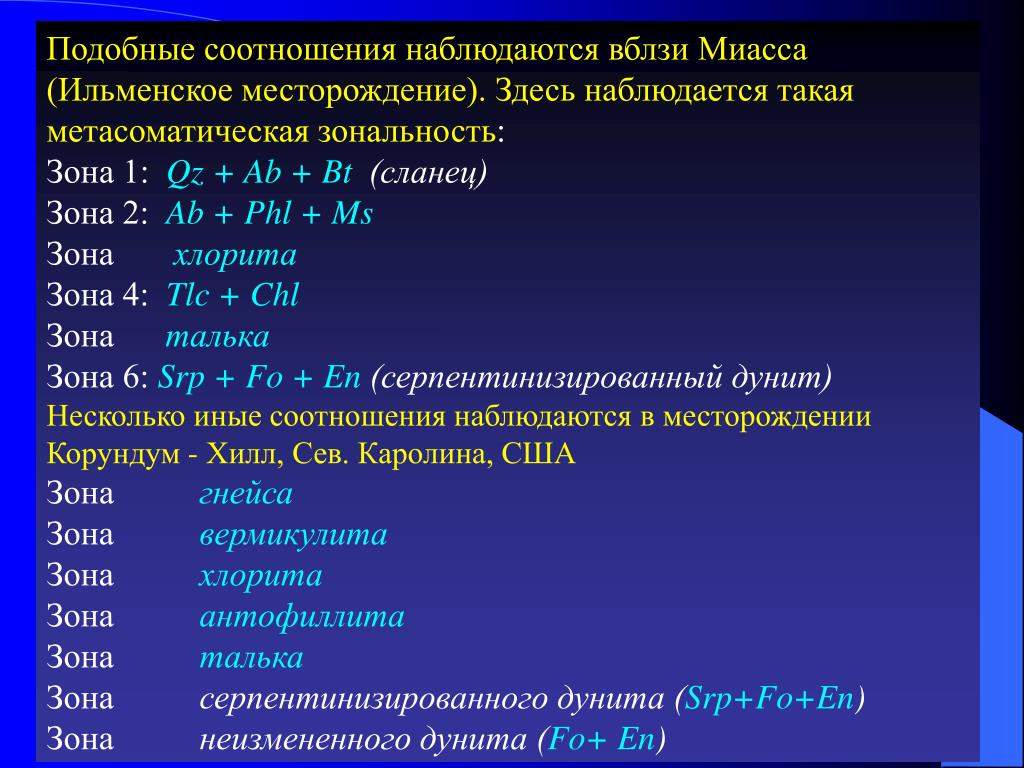

  36. Подобные соотношения наблюдаются вблзи Миасса (Ильменское месторождение). Здесь наблюдается такая метасоматическая зональность: Зона 1: Qz + Ab + Bt(сланец) Зона 2: Ab + Phl + Ms Зона хлорита Зона 4: Tlc + Chl Зона талька Зона 6: Srp + Fo + En(серпентинизированный дунит) Несколько иные соотношения наблюдаются в месторожденииКорундум - Хилл, Сев. Каролина, США Зона гнейса Зона вермикулита Зона хлорита Зона антофиллита Зона талька Зона серпентинизированного дунита (Srp+Fo+En) Зона неизмененного дунита (Fo+ En)

  37. Северный Кюсю II. Месторождения талька в магнезитах. Например, в Сатке, что на Южном Урале, тальковые тела залегают в виде небольших гнезд и линзовидных прожилков среди магнезитов. Здесь образование талька идет по реакции: 3MgCO3 + 4SiO2 + H2O = H2Mg3Si4O12 + 3CO2 магнезит кварц тальк III. Месторождения талька в доломитах: 3CaMg(CO3)2+4SiO2+H2O = H2Mg3Si4O12+3CaCO3+3CO2 доломит кварц тальк кальцит
