单相桥式整流电路 信息工程系李成浩 2007年5月16日

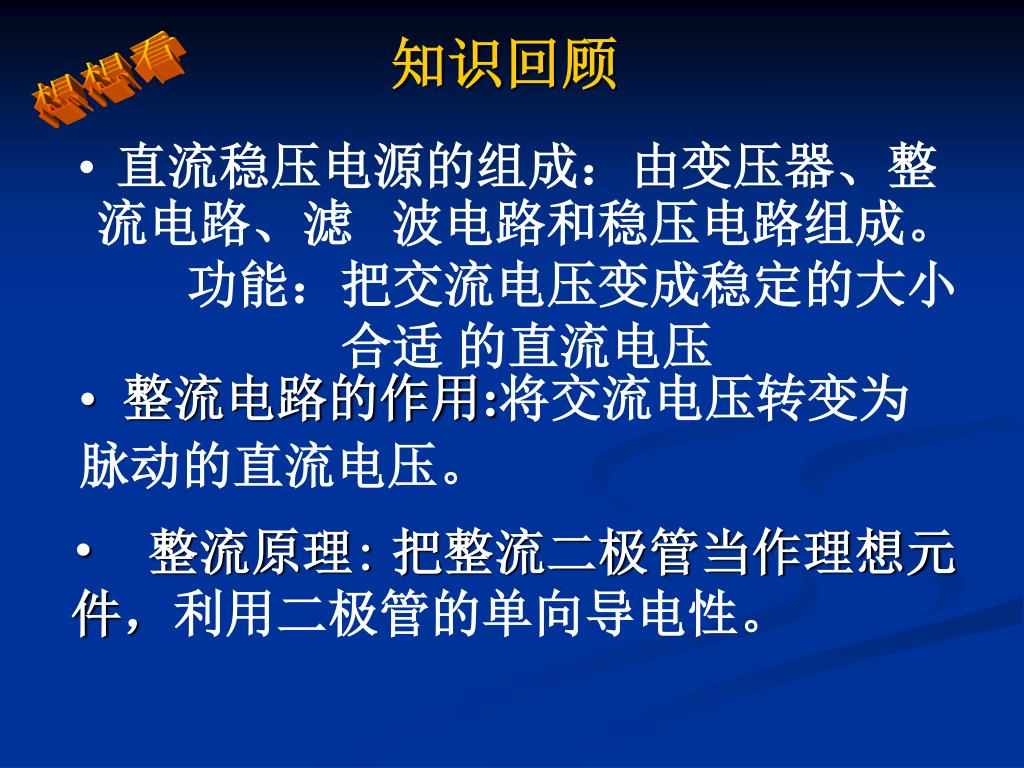

知识回顾 想想看 • 直流稳压电源的组成：由变压器、整流电路、滤波电路和稳压电路组成。 • 功能：把交流电压变成稳定的大小合适的直流电压 • 整流电路的作用:将交流电压转变为脉动的直流电压。 • 整流原理:把整流二极管当作理想元件，利用二极管的单向导电性。

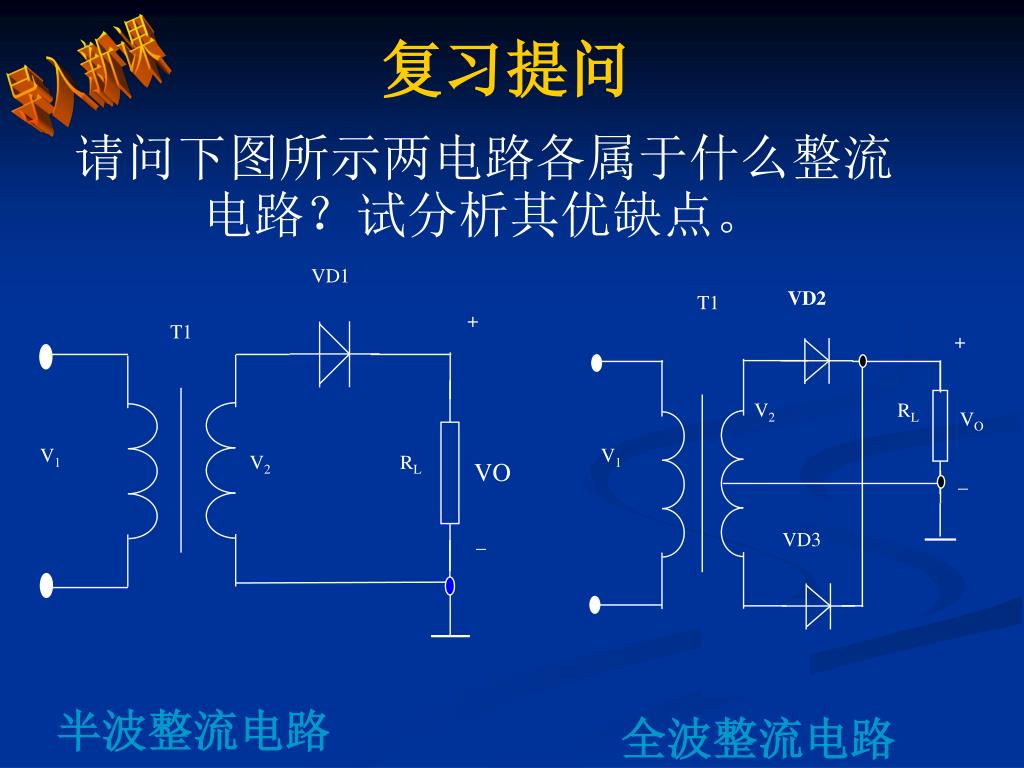

VD1 VD2 T1 + T1 + V2 RL VO V1 V1 V2 RL VO _ VD3 _ 复习提问导入新课请问下图所示两电路各属于什么整流电路？试分析其优缺点。半波整流电路全波整流电路

复习提问 请问下图所示两电路各属于什么整流电路？试分析其优缺点。优点：电源利用率高优点：结构简单。缺点：电源利用率低，且输出脉动大。缺点：对变压器、二极管的要求较高。为了克服以上缺点，在实际电路中常采用桥式整流电路。

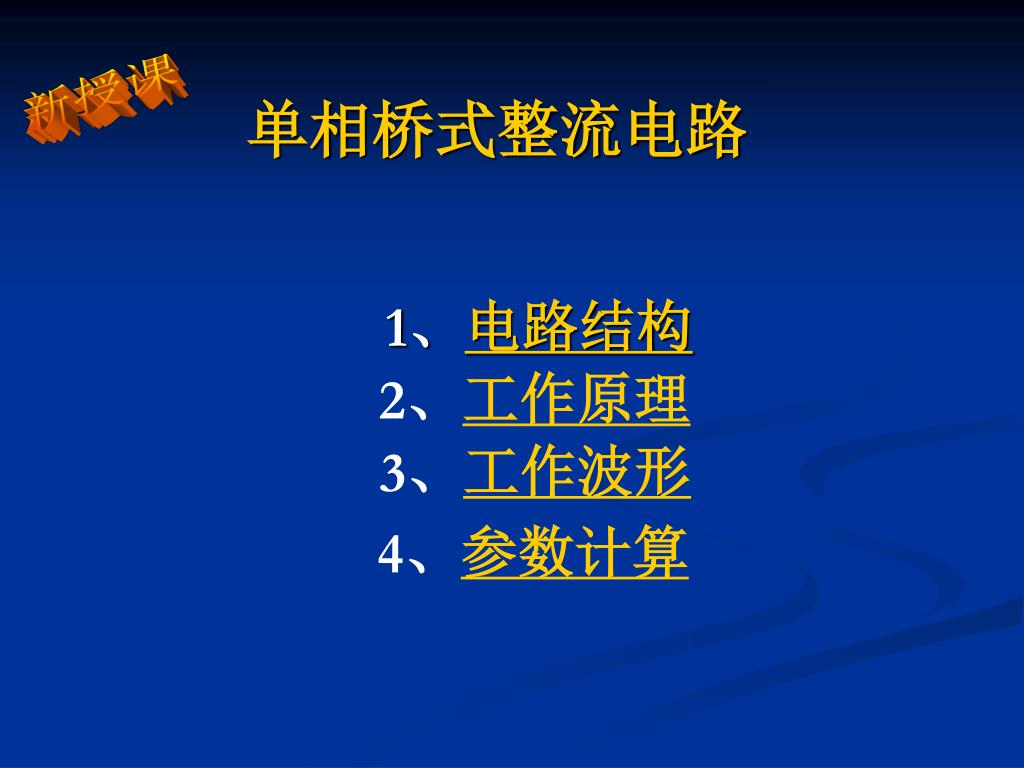

单相桥式整流电路 新授课 1、电路结构 2、工作原理 3、工作波形 4、参数计算

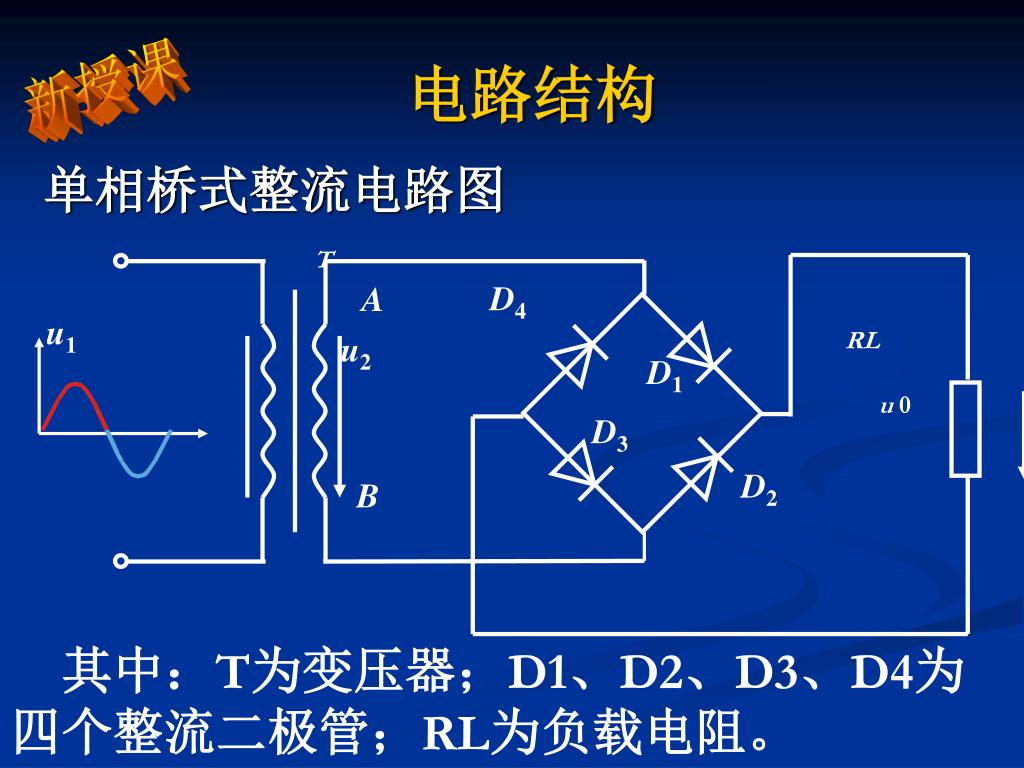

D4 A u1 u2 D1 D3 D2 B 电路结构新授课单相桥式整流电路图 T RL u 0 其中：T为变压器；D1、D2、D3、D4为四个整流二极管；RL为负载电阻。

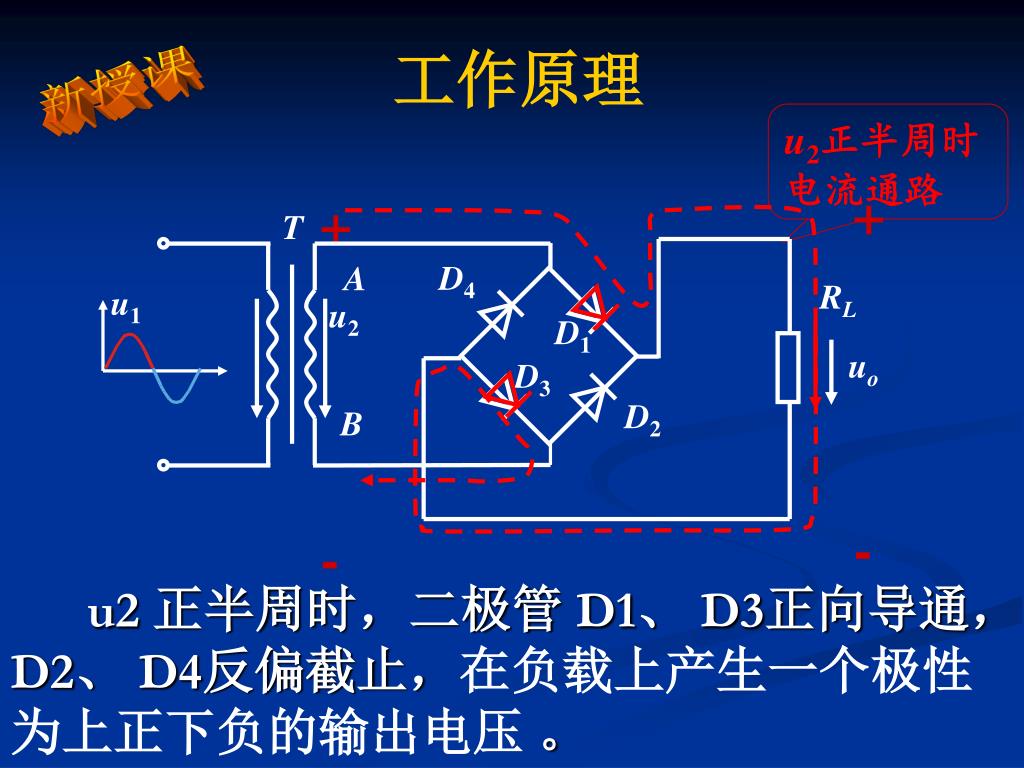

+ + T D4 A RL u1 u2 D1 uo D3 D2 B - - 工作原理新授课 u2正半周时电流通路 u2 正半周时，二极管 D1、 D3正向导通， D2、 D4反偏截止，在负载上产生一个极性为上正下负的输出电压。

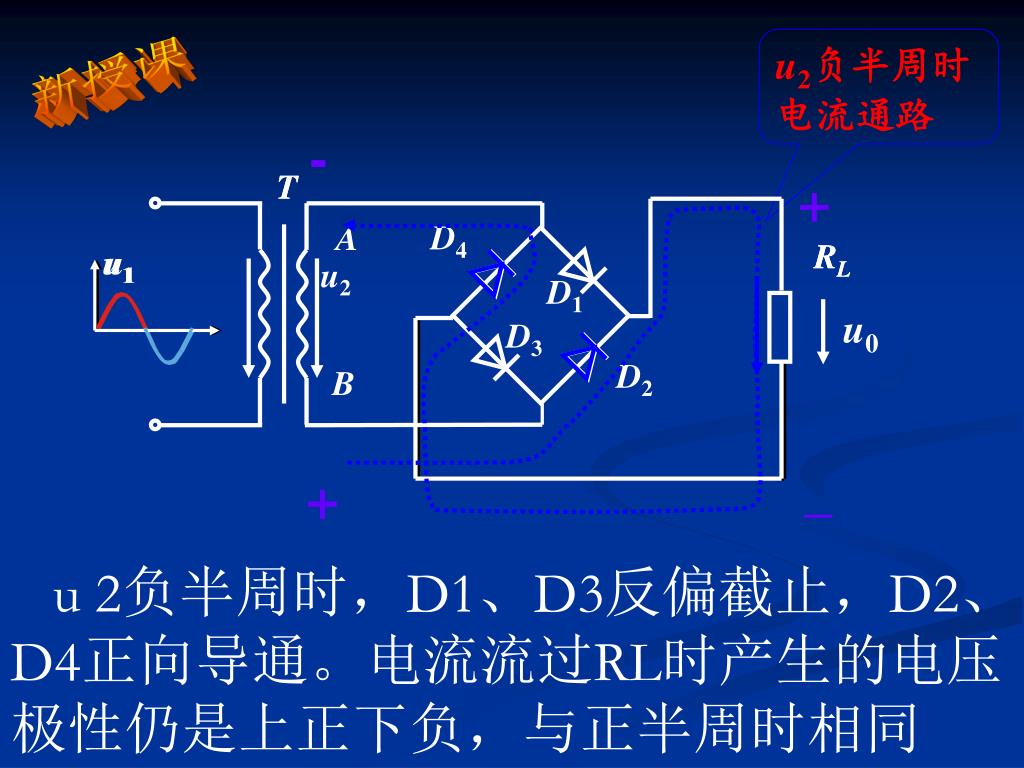

+ - - D4 A u1 u2 D1 D3 D2 B _ + + u2负半周时电流通路新授课 T T RL RL u1 u0 u 2负半周时，D1、D3反偏截止，D2、D4正向导通。电流流过RL时产生的电压极性仍是上正下负，与正半周时相同

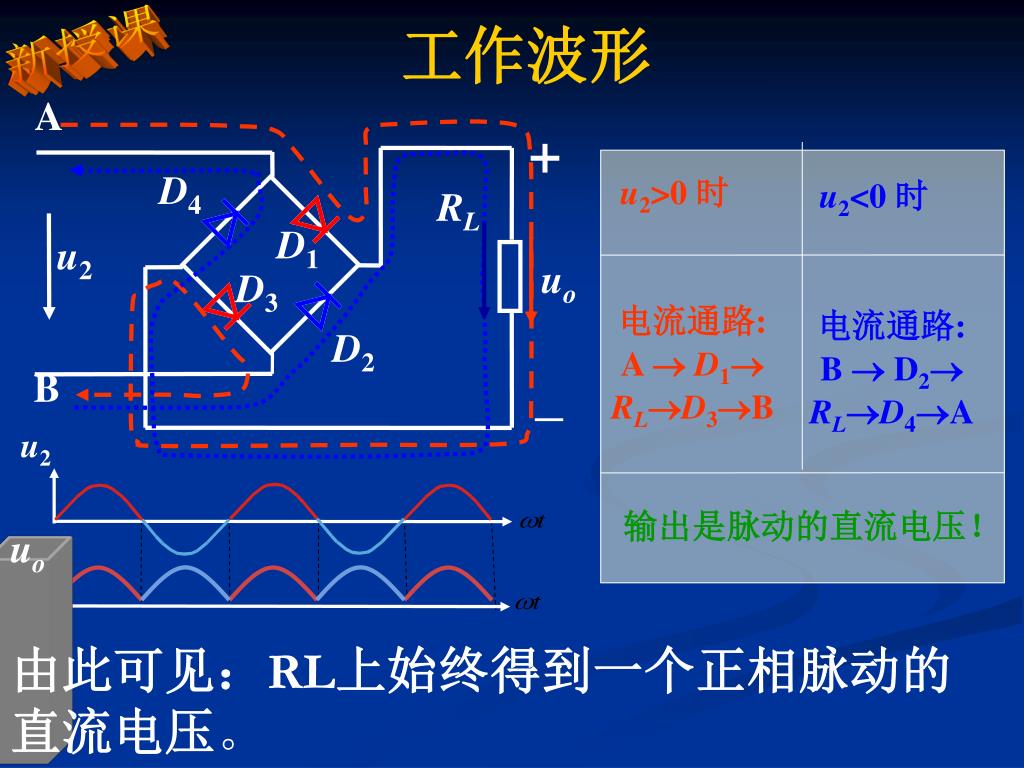

+ u2 _ uo 工作波形新授课 A D4 u2>0 时 u2<0 时 RL D1 u2 uo 电流通路: A D1 RLD3B 电流通路: B  D2 RLD4A D3 D2 B 输出是脉动的直流电压！由此可见：RL上始终得到一个正相脉动的直流电压。

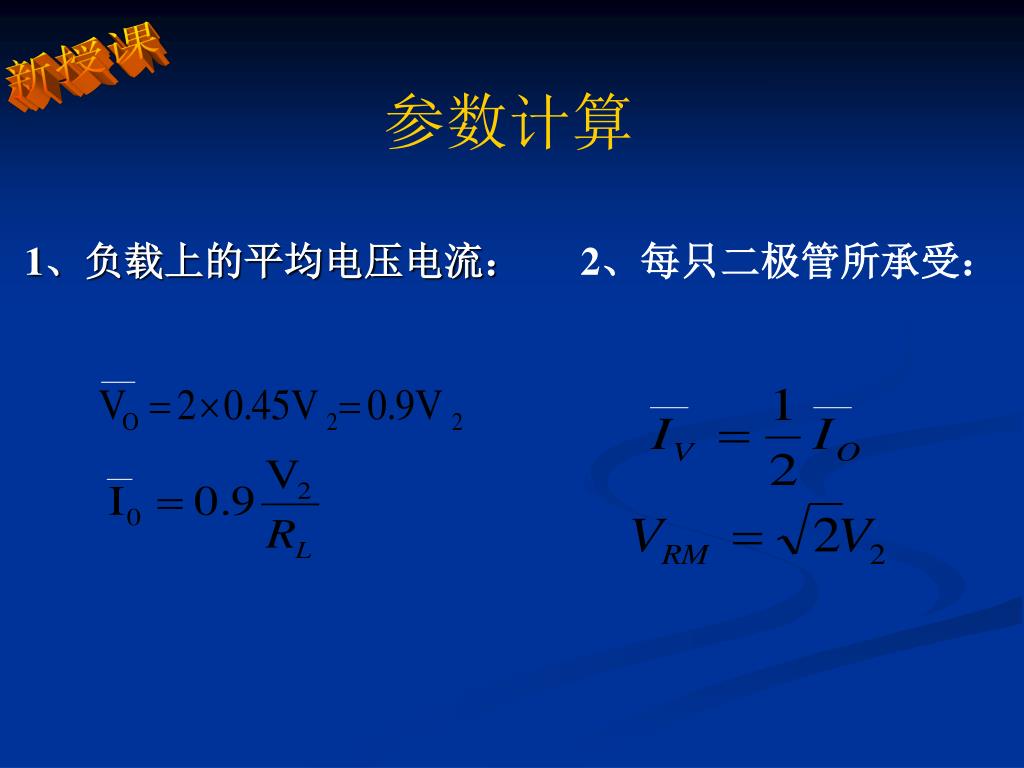

新授课 参数计算 1、负载上的平均电压电流： 2、每只二极管所承受：

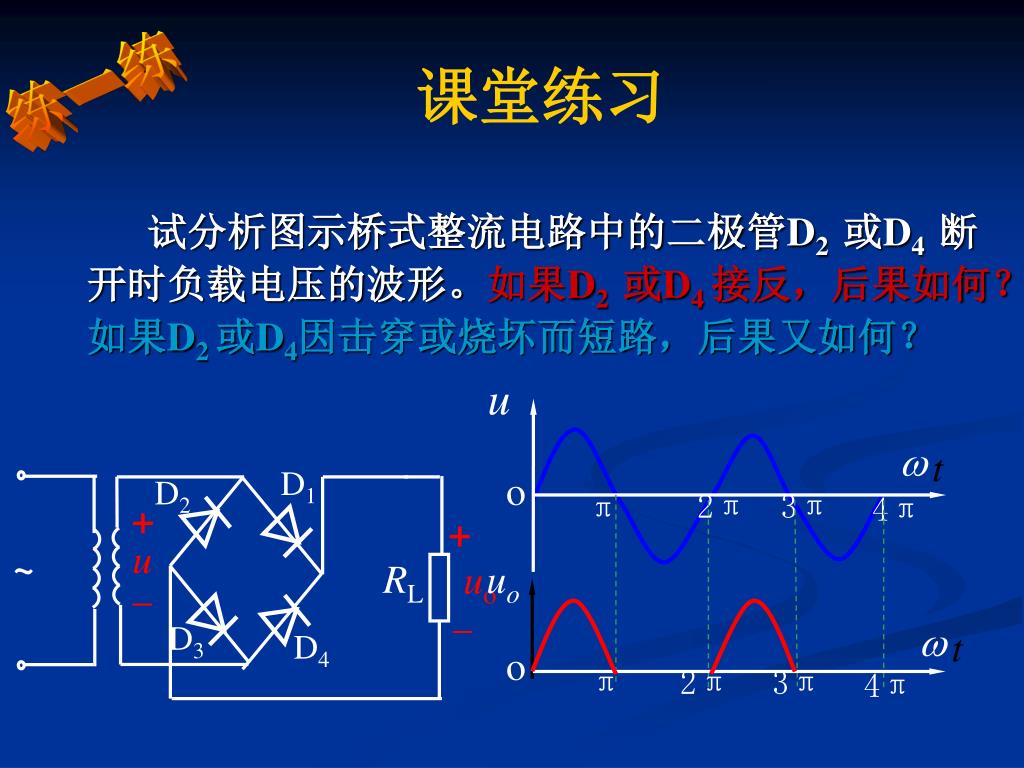

u D1 o D2 2π 3π π 4π + + u ~ RL uo _ uo _ D3 D4 o π 2π 3π 4π w w t t 练一练课堂练习试分析图示桥式整流电路中的二极管D2或D4断开时负载电压的波形。如果D2或D4 接反，后果如何？如果D2 或D4因击穿或烧坏而短路，后果又如何？

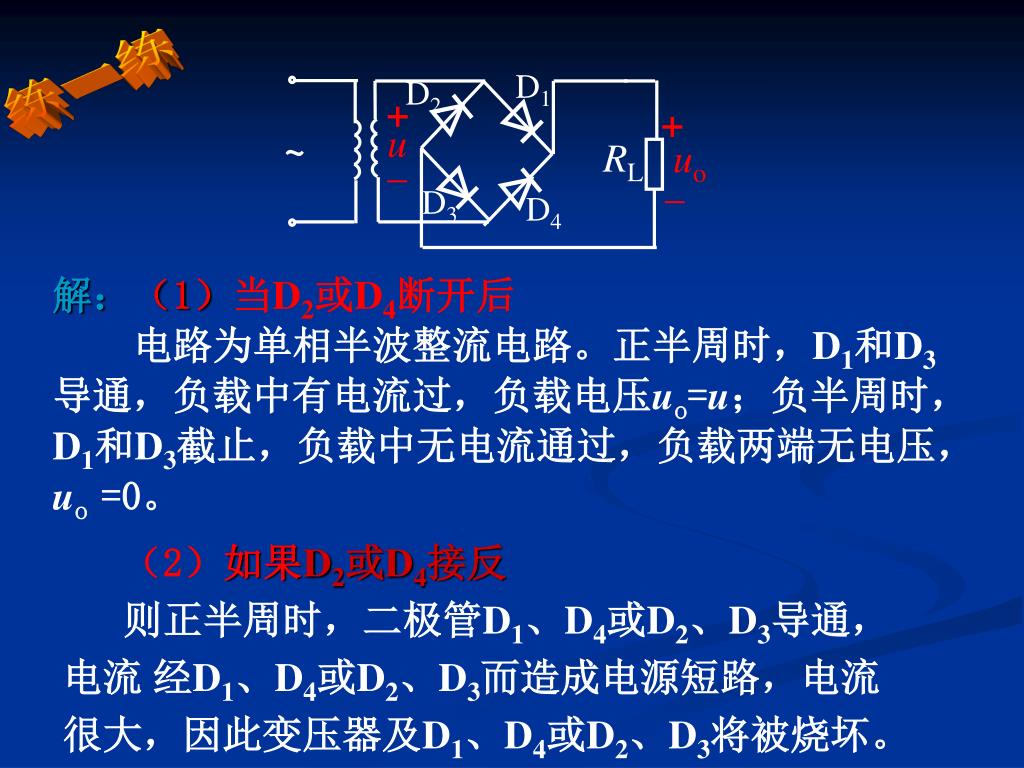

D1 D2 + + u ~ RL uo _ _ D3 D4 练一练解：（1）当D2或D4断开后电路为单相半波整流电路。正半周时，D1和D3导通，负载中有电流过，负载电压uo=u；负半周时，D1和D3截止，负载中无电流通过，负载两端无电压， uo =0。（2）如果D2或D4接反则正半周时，二极管D1、D4或D2、D3导通，电流经D1、D4或D2、D3而造成电源短路，电流很大，因此变压器及D1、D4或D2、D3将被烧坏。

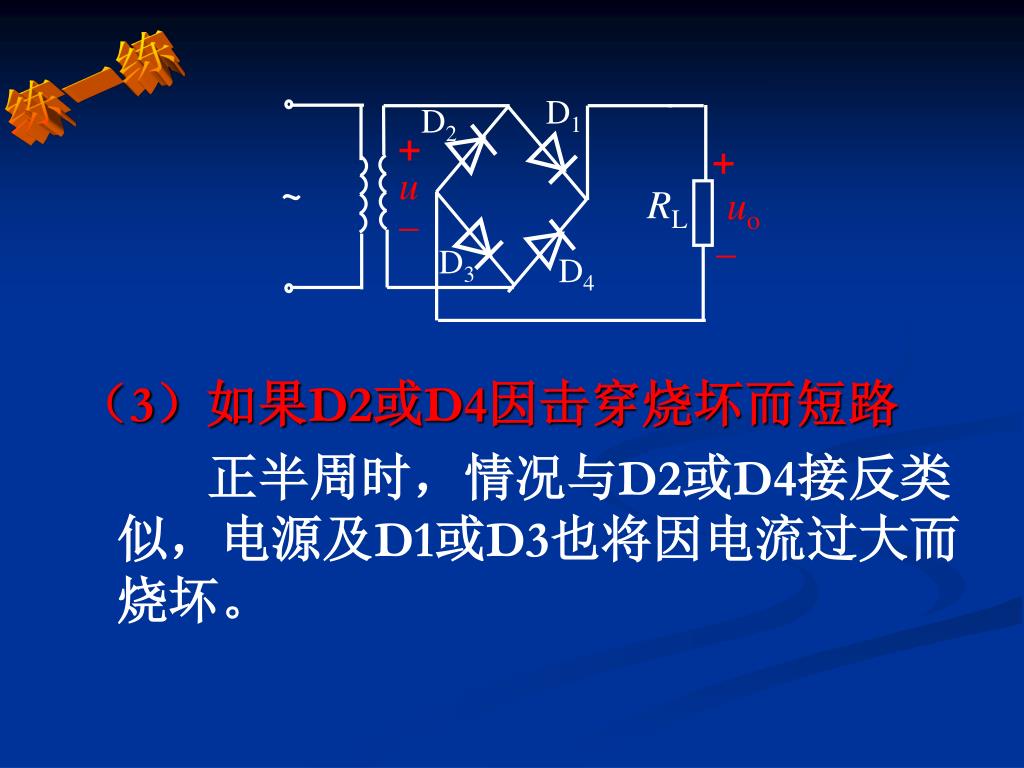

D1 D2 + + u ~ RL uo _ _ D3 D4 练一练（3）如果D2或D4因击穿烧坏而短路正半周时，情况与D2或D4接反类似，电源及D1或D3也将因电流过大而烧坏。

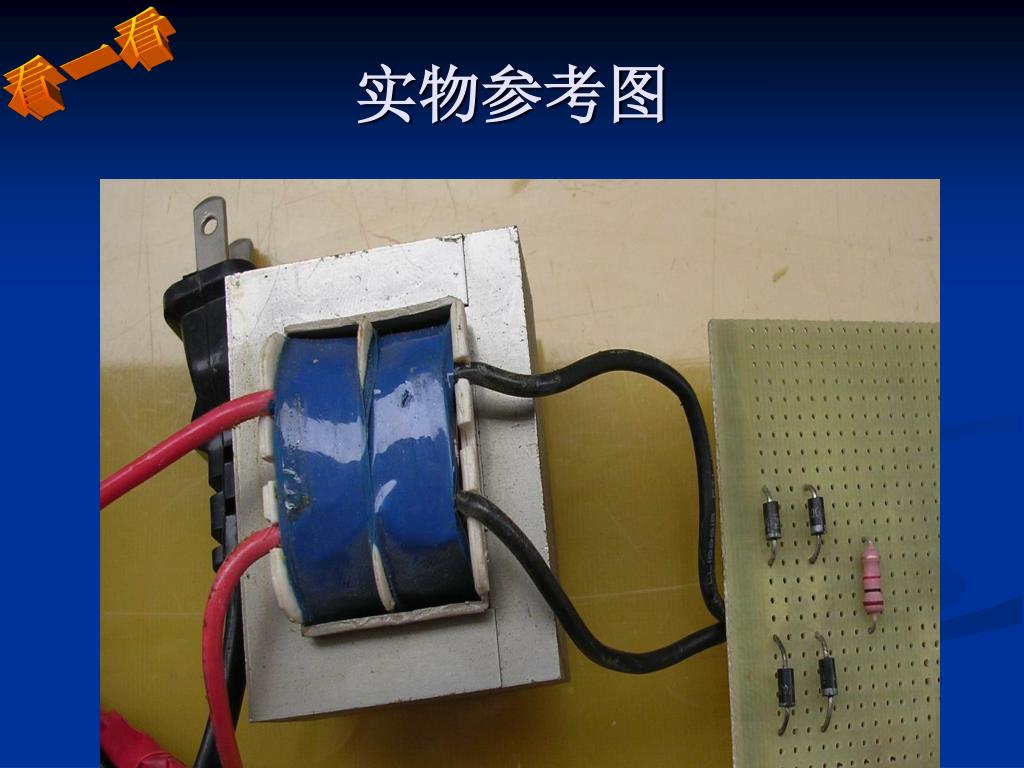

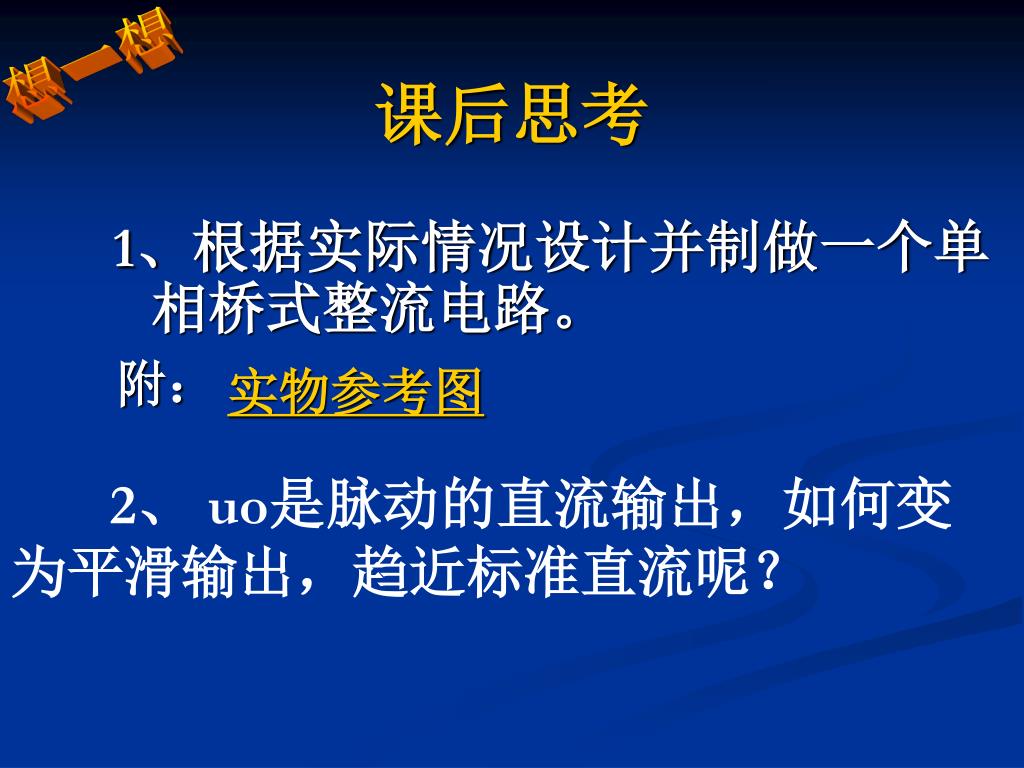

课后思考 想一想 1、根据实际情况设计并制做一个单相桥式整流电路。附：实物参考图 2、 uo是脉动的直流输出，如何变为平滑输出，趋近标准直流呢？

实物参考图 看一看
