  1. 黄土高原沟蚀监测的技术和方法 郑 粉 莉 水土保持研究所 012.5.28 1

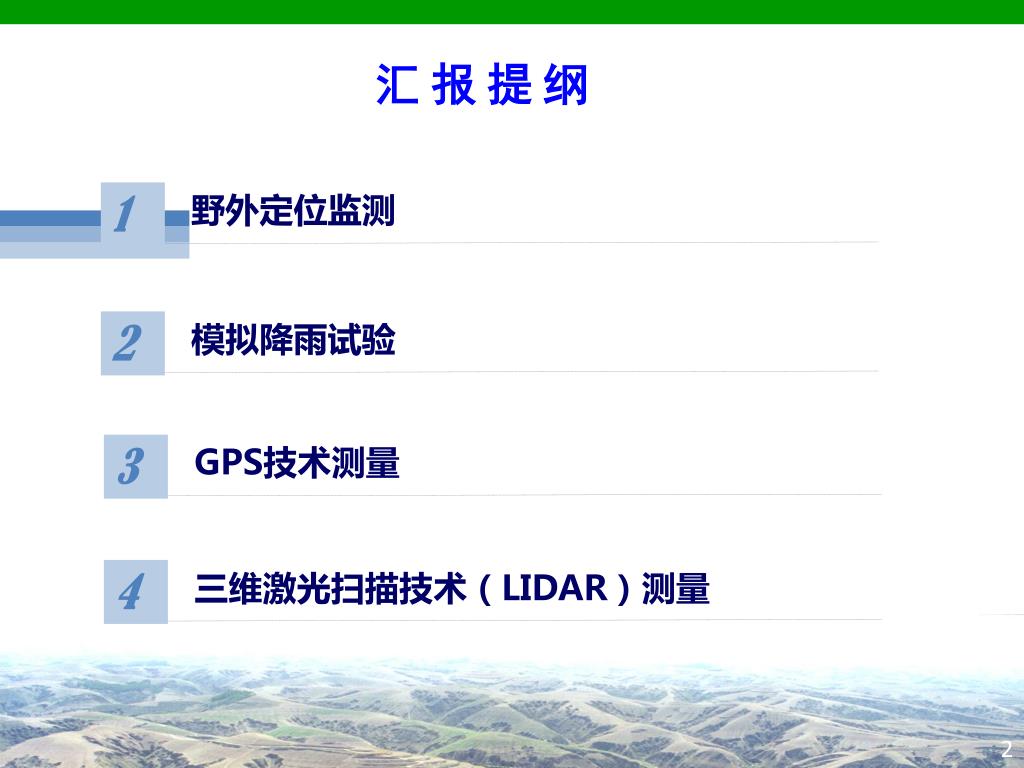

  2. 1 2 3 4 野外定位监测 模拟降雨试验 GPS技术测量 三维激光扫描技术（LIDAR）测量 汇 报 提 纲 2

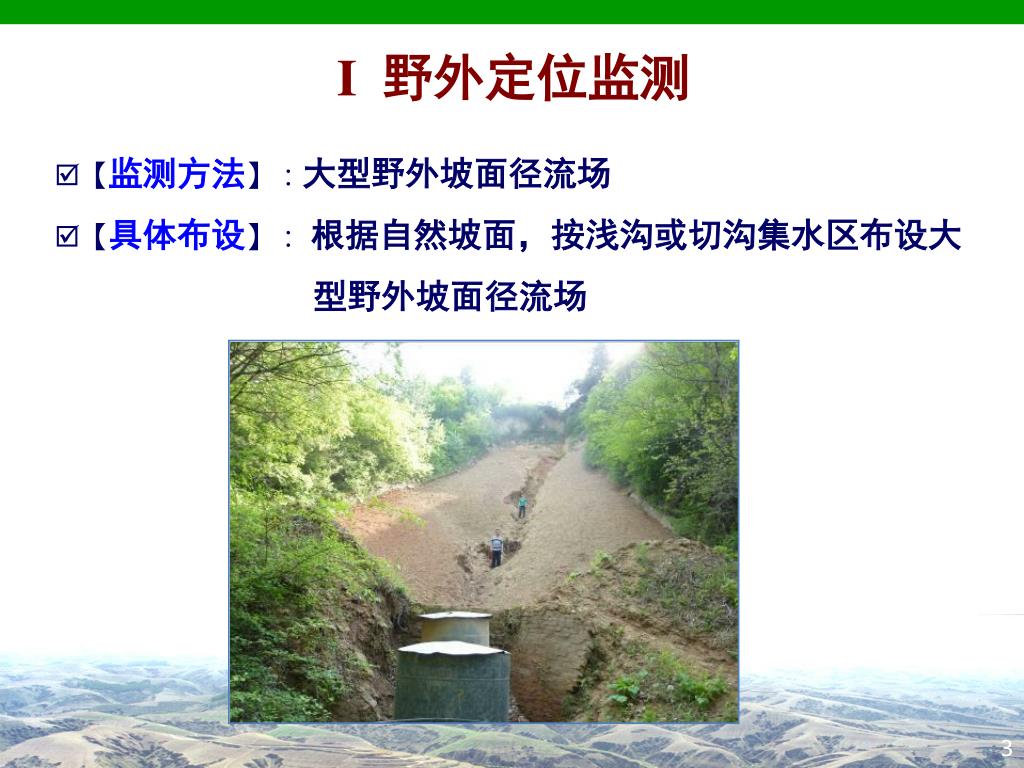

  3. I 野外定位监测 【监测方法】：大型野外坡面径流场 【具体布设】： 根据自然坡面，按浅沟或切沟集水区布设大 型野外坡面径流场 3

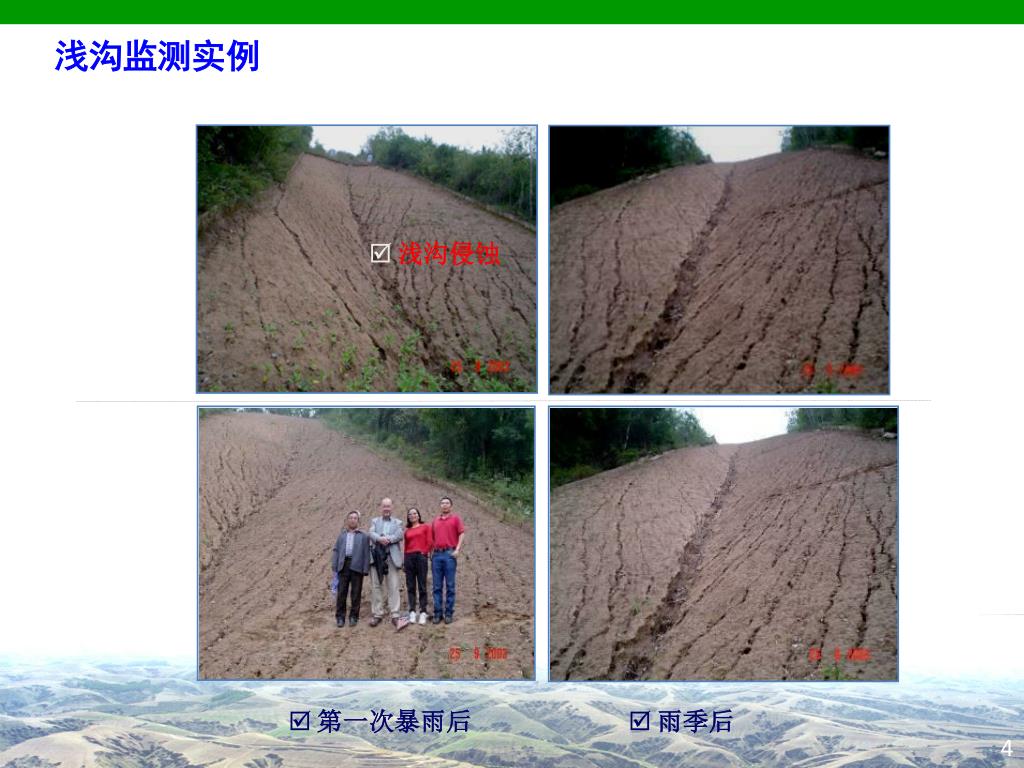

  4. 浅沟侵蚀 第一次暴雨后 雨季后 浅沟监测实例 4

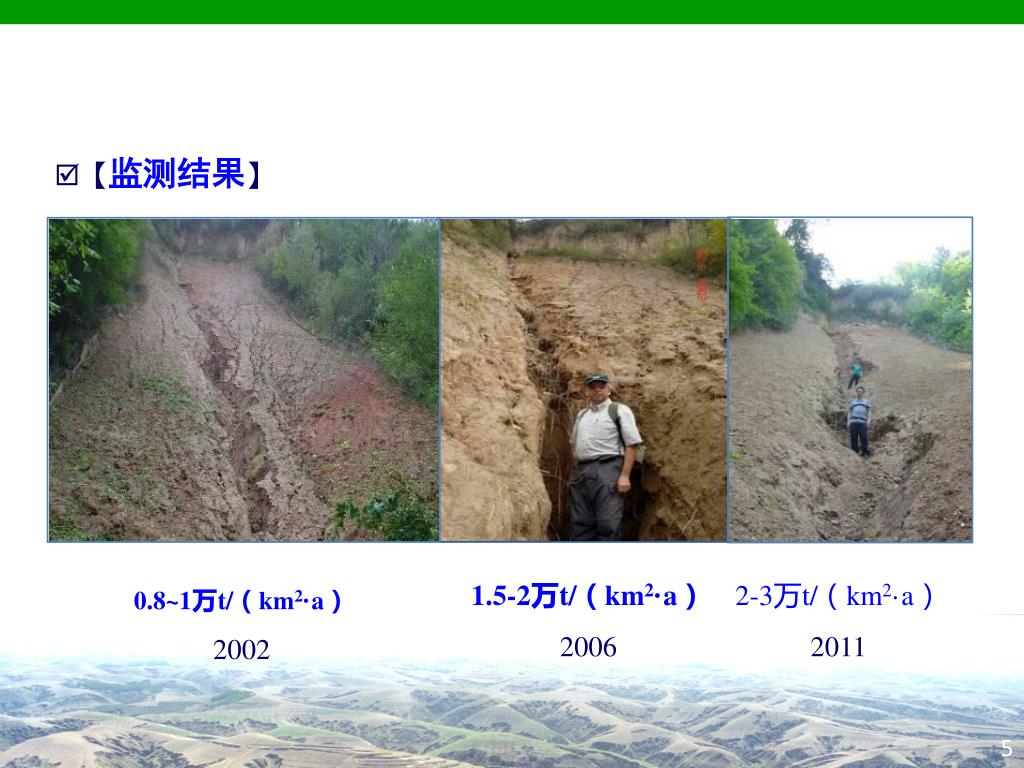

  5. 【监测结果】 1.5-2万t/（km2·a）2006 2-3万t/（km2·a）2011 0.8~1万t/（km2·a）2002 5

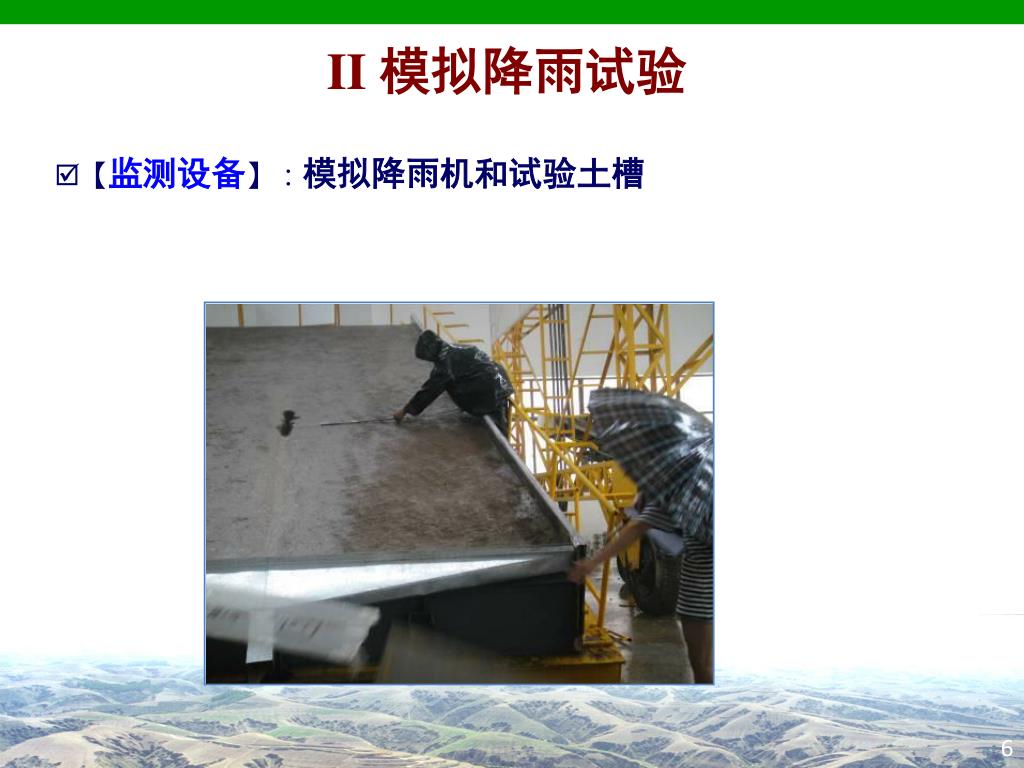

  6. II 模拟降雨试验 【监测设备】：模拟降雨机和试验土槽 6

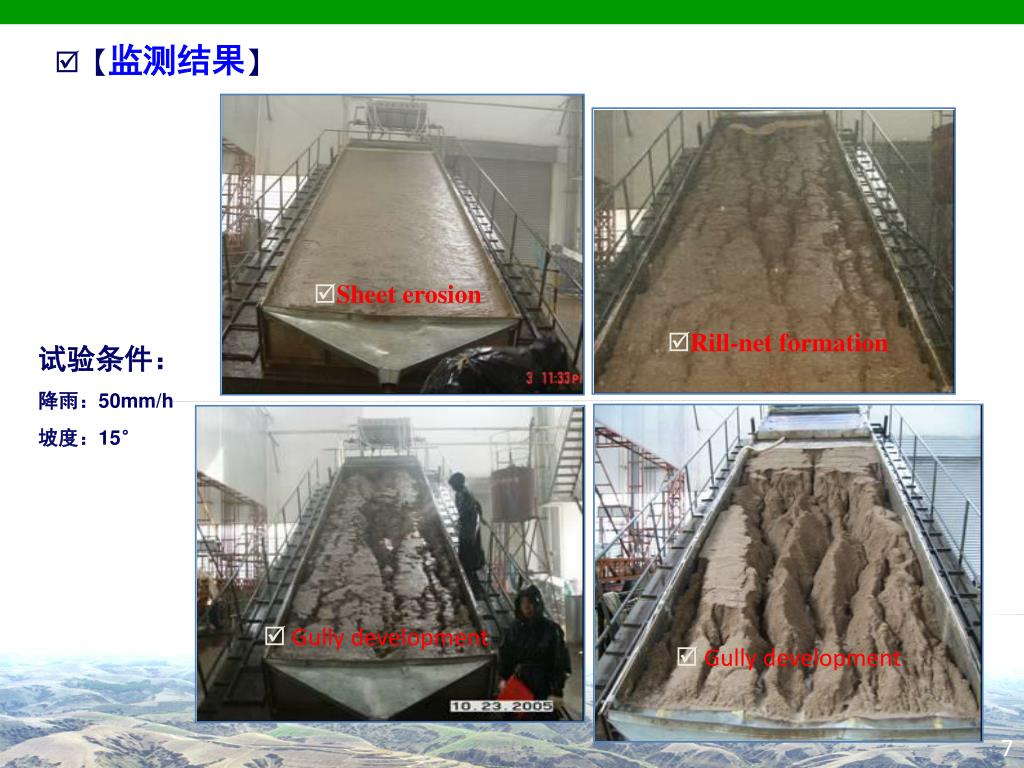

  7. Sheet erosion Rill-net formation Rill development Gully development Gully development 【监测结果】 试验条件： 降雨：50mm/h 坡度：15° 7

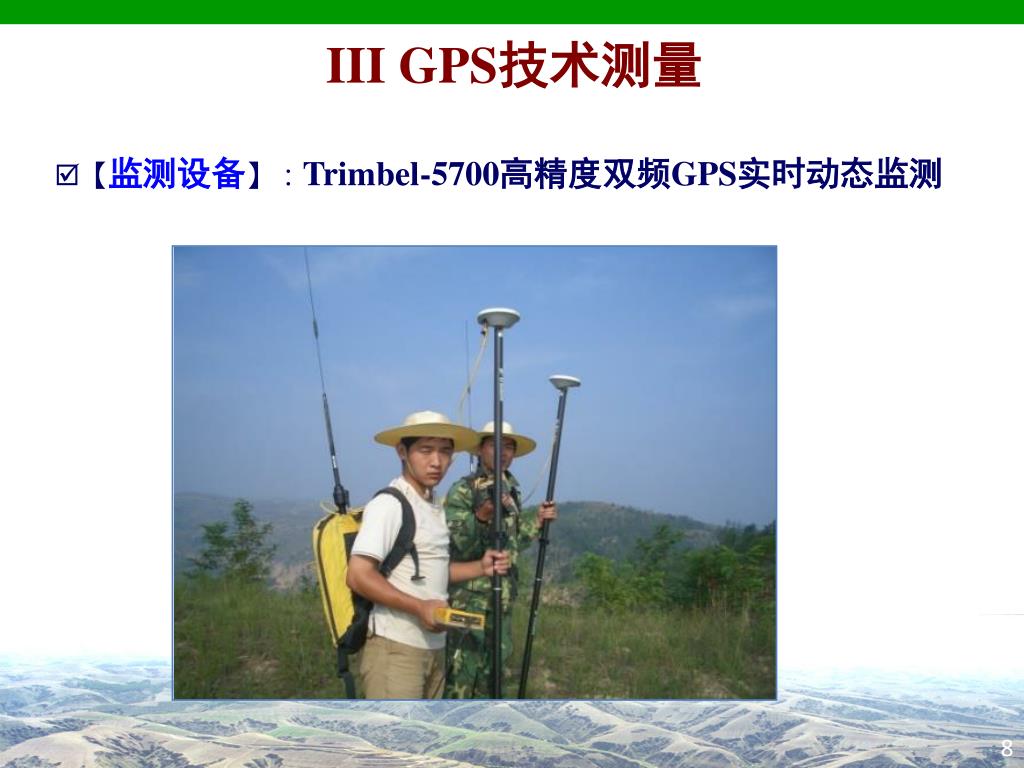

  8. III GPS技术测量 【监测设备】：Trimbel-5700高精度双频GPS实时动态监测 8

  9. 【野外沟蚀GPS动态监测】 采用GPS进行野外浅沟、切沟侵蚀动态监测 Rill development • 【大型坡面实体模型的沟蚀动态监测】 基于大型坡面实体模型和连续降雨试验，利用GPS进行沟蚀动态监测 9

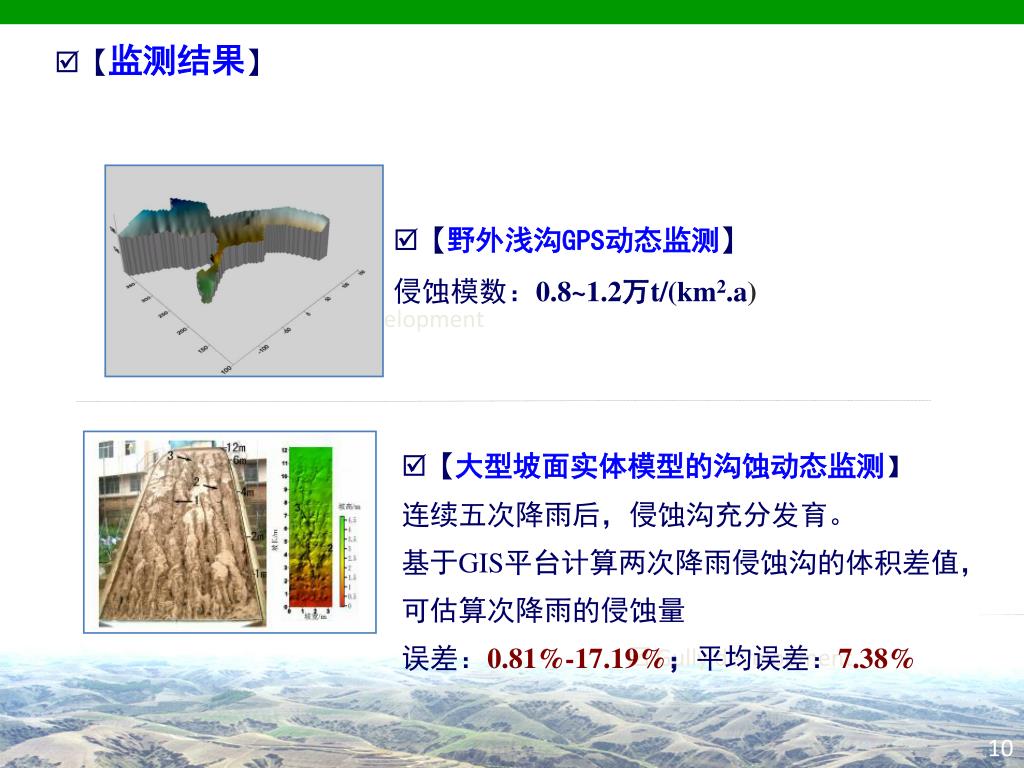

  10. 【监测结果】 • 【野外浅沟GPS动态监测】 侵蚀模数：0.8~1.2万t/(km2.a) Rill development • 【大型坡面实体模型的沟蚀动态监测】 连续五次降雨后，侵蚀沟充分发育。 基于GIS平台计算两次降雨侵蚀沟的体积差值，可估算次降雨的侵蚀量 误差：0.81%-17.19%；平均误差：7.38% Gully development 10

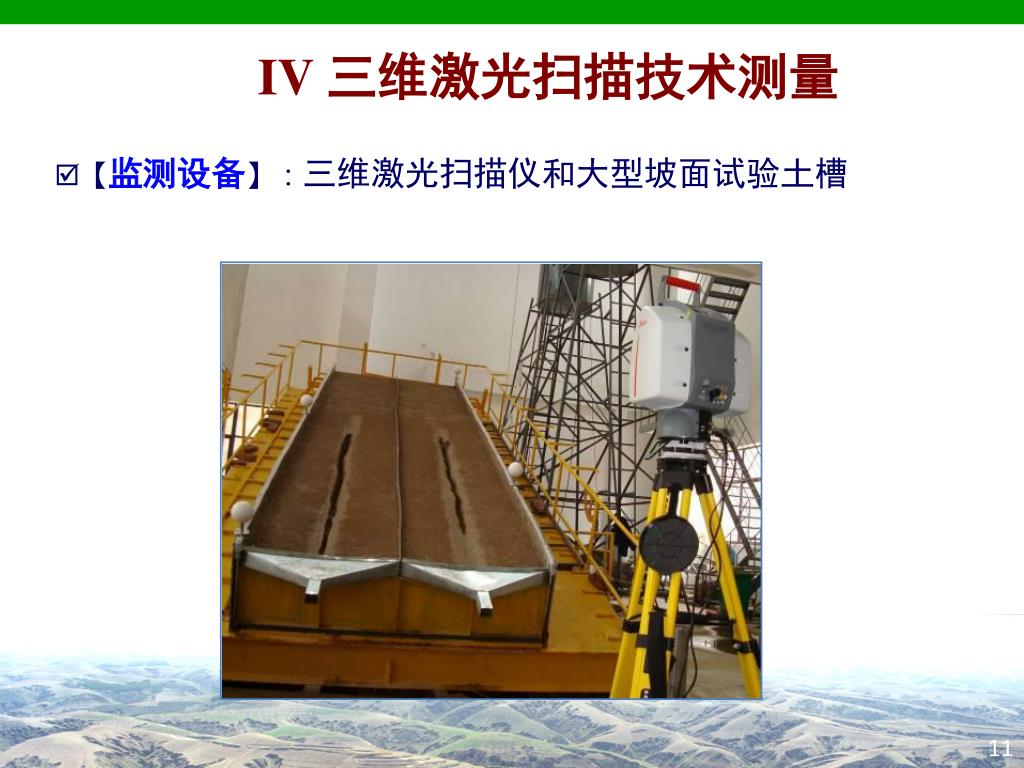

  11. IV 三维激光扫描技术测量 【监测设备】：三维激光扫描仪和大型坡面试验土槽 11

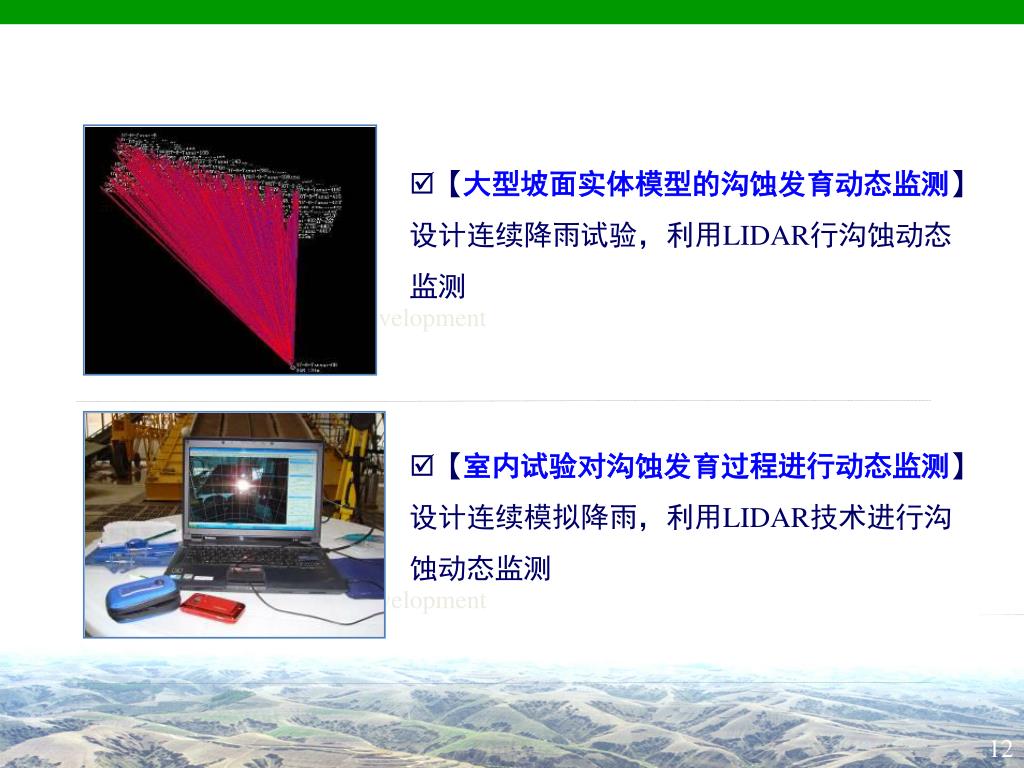

  12. 【大型坡面实体模型的沟蚀发育动态监测】 设计连续降雨试验，利用LIDAR行沟蚀动态监测 Rill development • 【室内试验对沟蚀发育过程进行动态监测】 设计连续模拟降雨，利用LIDAR技术进行沟蚀动态监测 Rill development 12

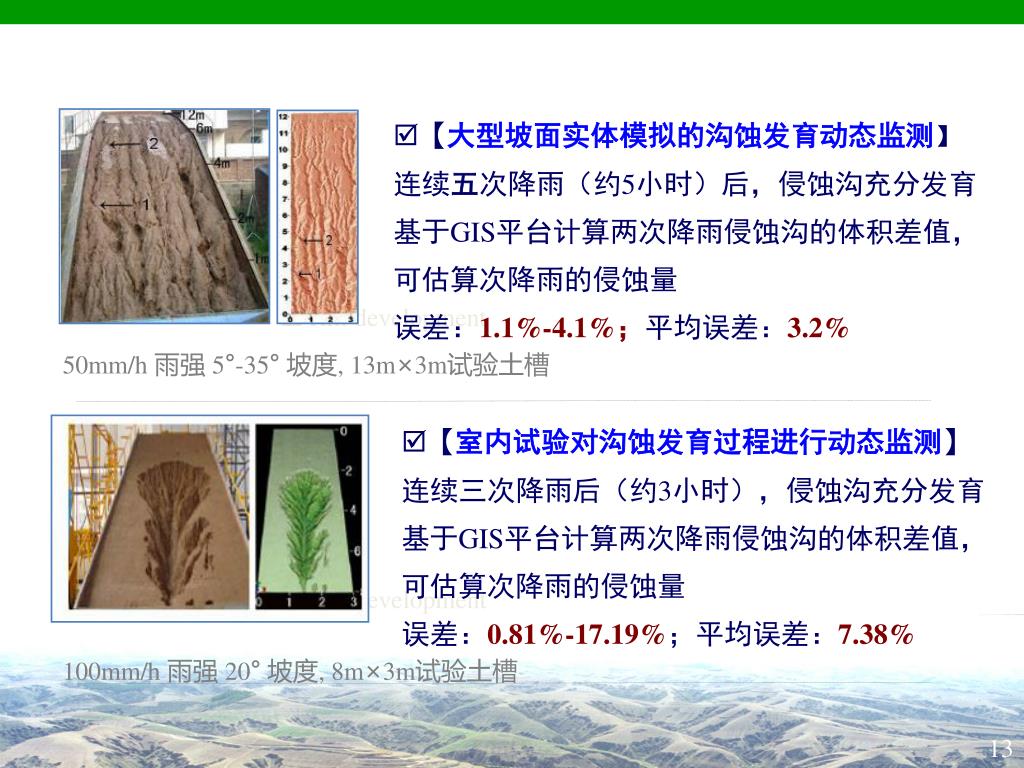

  13. 【大型坡面实体模拟的沟蚀发育动态监测】 连续五次降雨（约5小时）后，侵蚀沟充分发育 基于GIS平台计算两次降雨侵蚀沟的体积差值，可估算次降雨的侵蚀量 误差：1.1%-4.1%；平均误差：3.2% Rill development 50mm/h 雨强 5°-35° 坡度, 13m×3m试验土槽 • 【室内试验对沟蚀发育过程进行动态监测】 连续三次降雨后（约3小时），侵蚀沟充分发育基于GIS平台计算两次降雨侵蚀沟的体积差值，可估算次降雨的侵蚀量 误差：0.81%-17.19%；平均误差：7.38% Rill development 100mm/h 雨强 20° 坡度, 8m×3m试验土槽 13

  14. THANK YOU 14
