第三节 脉冲触发的触发器

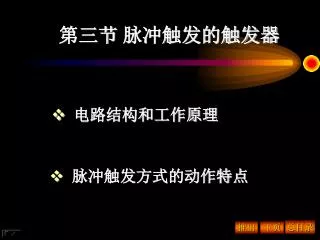

1. 第三节 脉冲触发的触发器 • 电路结构和工作原理 • 脉冲触发方式的动作特点 总目录 推出 下页

2. 从触发器 主触发器 主从SR触发器 图形符号 一、电路结构与工作原理 1. 主从SR触发器 为了提高触发器工作的可靠性，希望在每个CLK周期里输出端的状态只能改变一次，为此设计出了脉冲触发的触发器。 下页 返回 上页

3. 从触发器 主触发器 主从SR触发器 工作原理 CLK=1时，主触发器根据S、R的状态翻转， 从触发器保持原来的状态不变。 CLK从1返回0时，主触发器状态在CLK=0期间不再改变， 从触发器按照与主触发器相同的状态翻转。 上页 下页 返回

4. 主从SR触发器的特性表 上页 下页 返回

5. 在CLK的一个变化周期中主触发器的状态只可能改变一次，在CLK的一个变化周期中主触发器的状态只可能改变一次， 克服了同步触发器CLK=1期间输出状态可能多次翻转的问题。 由于输出状态的变化发生在CLK信号的下降沿， 所以主从RS触发器属于CLK下降沿动作型。 输入信号仍需遵守约束条件 SR = 0。 上页 下页 返回

6. 2. 主从JK触发器 J= 1 , K= 0 , CLK下降沿时触发器置 1。 J= 0 , K= 1 , CLK下降沿时触发器置 0。 J= K= 0 , 触发器保持原状态不变。 J= 1, K= 1, CLK下降沿时触发器翻转。 上页 下页 返回

7. 主从JK触发器特性表 上页 下页 返回

8. & & 在有些集成电路触发器产品中，输入端J和K不只一个。在这种情况下， J1和K1、 J2和K2是与的逻辑关系 。 上页 下页 返回

9. CLK O t J O t K O t Q O t Q' O t [例5.3.1]在主从JK触发器电路中，若CLK、J、K的波形如图所示，试画出Q、 Q'端对应的电压波形。假定触发器的初始状态为Q=0。 上页 下页 返回

10. 二、脉冲触发方式的动作特点 • 触发器的翻转分两步动作。 第一步，在CLK=1期间主触发器接收输入端的信号，被置成相应的状态，而从触发器不动； 第二步，CLK下降沿到来时从触发器按照主触发器状态翻转，所以Q、Q'状态的变化发生在CLK的下降沿（若CLK以低电平为有效信号，则Q、Q'状态的变化发生在CLK的上升沿）。 2. 因为主触发器本身是一个电平触发SR触发器，所以在CLK=1的全部时间里输入信号都将对主触发器起控制作用。 上页 下页 返回

11. 注意事项： 主从ＪＫ触发器：在CLK=1期间主触发器只有可能 翻转一次，一旦翻转了就不会翻回原来的状态。 主从触发器：只在CLK=1的全部时间里输入状态始 终未变的条件下用CLK下降沿到达时输入的状态决 定触发器的次态才肯定是对的。 否则必须考虑CLK=1期间输入状态的全部变化过程， 才能确定CLK下降沿到达时触发器的次态。 上页 返回
