第 5 章電腦的週邊設備

第5章電腦的週邊設備 5-2 輸出設備

輸出設備(12/24) （http://www.ledinside.com.tw/） LCD顯示器 OLED顯示器 • 顯示器：顯示電腦作業訊息及結果的輸出設備。常見的有CRT、LCD及OLED等第5章電腦的週邊設備 / 5-2 輸入/輸出設備

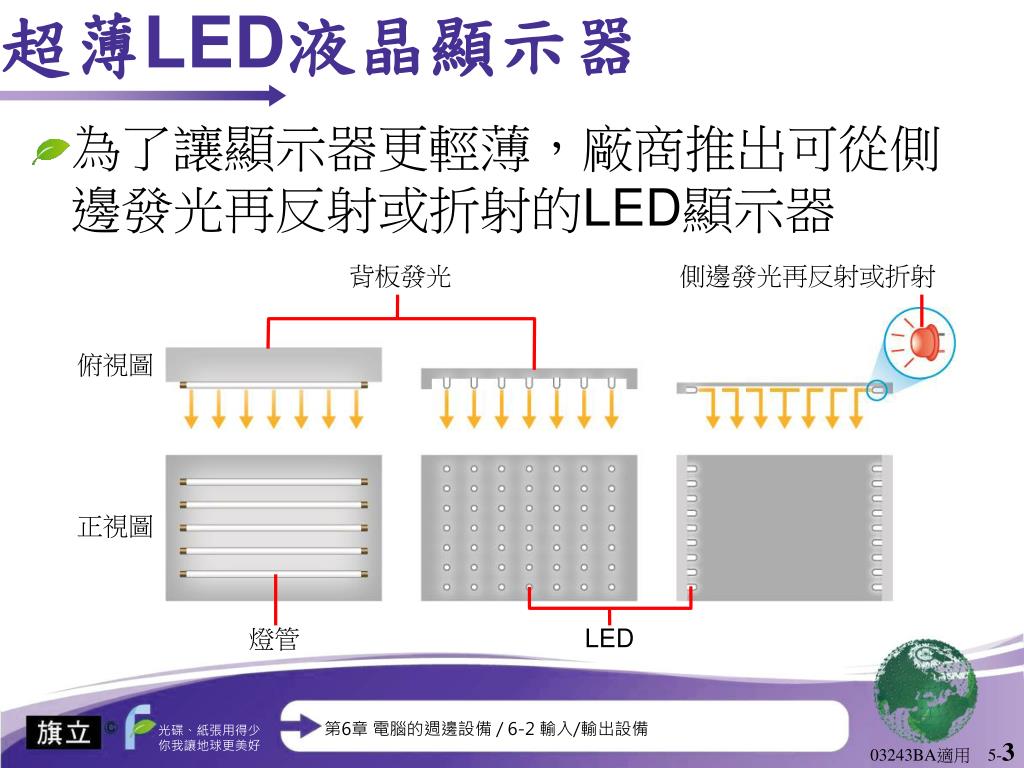

超薄LED液晶顯示器 背板發光側邊發光再反射或折射俯視圖正視圖燈管 LED • 為了讓顯示器更輕薄，廠商推出可從側邊發光再反射或折射的LED顯示器第6章電腦的週邊設備 / 6-2 輸入/輸出設備

輸出設備(13/24) 1.發光 2.過濾光線 3.液晶形變 4.濾鏡變色 5.過濾光線最外層的玻璃面板 • LCD呈像原理第5章電腦的週邊設備 / 5-2 輸入/輸出設備

輸出設備(14/24) • CRT、LCD、OLED 顯示器的比較第5章電腦的週邊設備 / 5-2 輸入/輸出設備

輸出設備(15/24) 22吋 • 顯示器的尺寸：以顯示器對角線的長度來計算第5章電腦的週邊設備 / 5-2 輸入/輸出設備

3D影像原理(1/2) 左眼所見右眼所見人類左 + 右眼所見影像 • 3D特效是利用人類的視覺原理，來產生立體效果第6章電腦的週邊設備 / 6-2 輸入/輸出設備

3D影像原理(2/2) 觀看A鏡頭拍的畫面觀看B鏡頭拍的畫面 A鏡頭 B鏡頭 3D眼鏡 • 3D電影是用2個攝影鏡頭拍攝，戴上3D眼鏡可讓左右眼分別看到不同的畫面，產生立體視覺第6章電腦的週邊設備 / 6-2 輸入/輸出設備

輸出設備(16/24) （courtesy of HP）（courtesy of HP）點矩陣印表機及色帶噴墨印表機及墨水匣雷射印表機及碳粉匣 • 印表機：將資料印成書面形式的輸出設備，常見的有點矩陣、噴墨及雷射印表機等第5章電腦的週邊設備 / 5-2 輸入/輸出設備

輸出設備(17/24) 噴墨室電阻 2.加熱墨水 1.進紙噴嘴（孔）列印結果 3.噴出墨點文字及圖案是由墨點組成 4.填入墨水 • 噴墨印表機的工作原理第5章電腦的週邊設備 / 5-2 輸入/輸出設備

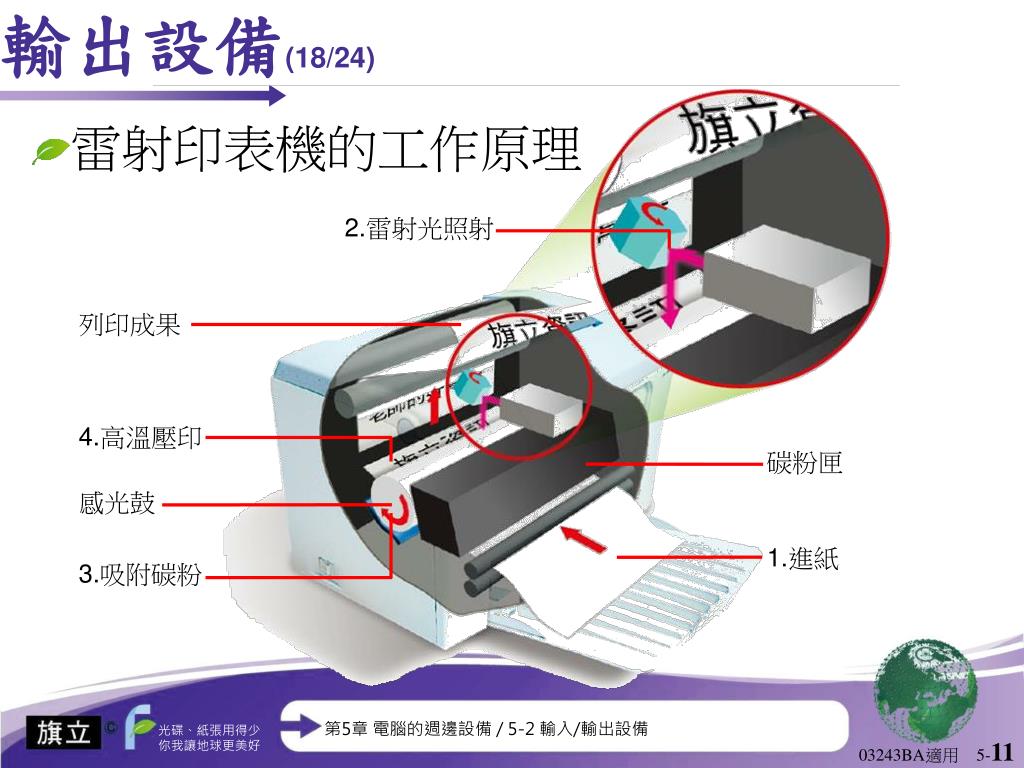

輸出設備(18/24) 2.雷射光照射列印成果 4.高溫壓印碳粉匣感光鼓 1.進紙 3.吸附碳粉 • 雷射印表機的工作原理第5章電腦的週邊設備 / 5-2 輸入/輸出設備

輸出設備(19/24) • 點矩陣、噴墨與雷射印表機的比較第5章電腦的週邊設備 / 5-2 輸入/輸出設備

輸出設備(20/24) • 市售的印表機會標示以下2項主要規格： • 解析度：用來衡量印表機列印品質的標準，單位為dpi • 列印速度：用來衡量印表機列印速度的標準，單位為ppm 第5章電腦的週邊設備 / 5-2 輸入/輸出設備

特殊功能的印表機 （courtesy of HP）（courtesy of HP）多功能事務機相片塗鴉印表機第5章電腦的週邊設備 / 5-2 輸入/輸出設備

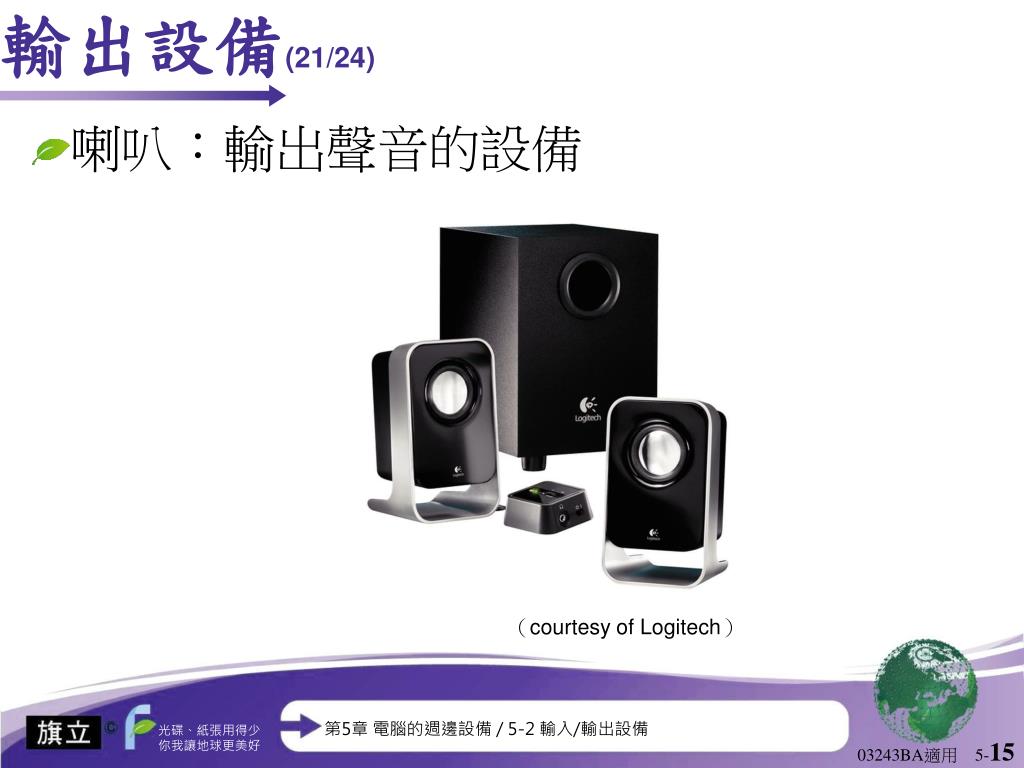

輸出設備(21/24) （courtesy of Logitech） • 喇叭：輸出聲音的設備第5章電腦的週邊設備 / 5-2 輸入/輸出設備

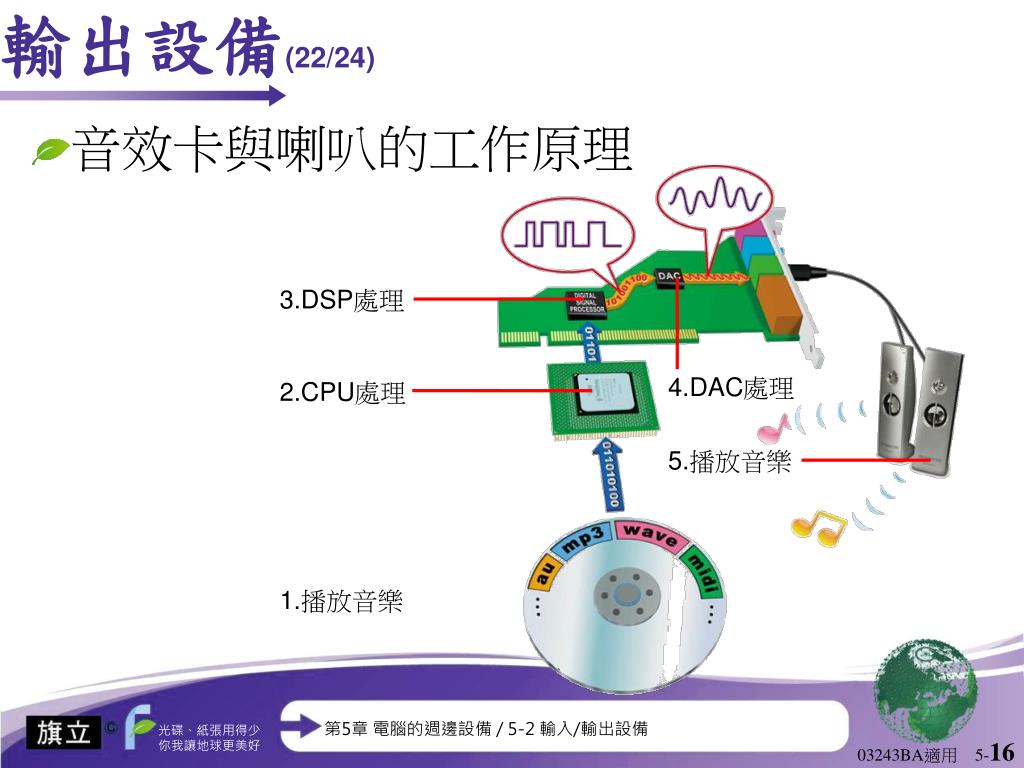

輸出設備(22/24) 3.DSP處理 4.DAC處理 2.CPU處理 5.播放音樂 1.播放音樂 • 音效卡與喇叭的工作原理第5章電腦的週邊設備 / 5-2 輸入/輸出設備

輸出設備(23/24) （http://www.sony.com.tw/）投影機（courtesy of ASUS）觸控螢幕（courtesy of HP）大圖繪圖機 • 其它輸入/輸出設備第5章電腦的週邊設備 / 5-2 輸入/輸出設備

第 5 章電腦的週邊設備
