  1. A TÉRDIZÜLET BIOMECHANIKÁJA

  2. TÉRDIZÜLET

  3. Natural distribution of the femoral mechanical–anatomical angle in an osteoarthritic population and its relevance to total knee arthroplasty Angela H. Deakin, Praveen L. Basanagoudar, Perrico Nunag, Andrew T. Johnston, Martin Sarungi ⁎ The Knee, In Press, Corrected Proof, Available online 25 February 2011

  4. 5° 3° 81° Élettani valgus 87° G. VARUM G. VALGUM 175°

  5. Izületi felszínek Patellofemural Tibiofemural Medial and lateral

  6. A tibia condylusainak alakja Mediális Laterális concave convex r = 80 mm r = 70 mm

  7. A femur condylusainak alakja 40-45 L M

  8. M L

  9. Laterális Mediális convex concave

  10. Transzlációs mozgás a térdízületben Medialis Lateralis 6 mm 12 mm

  11. A térdizület stabilzációja Menisci and capsule

  12. M L

  13. A meniscusok transzlációs mozgása Extenzio Flexio Meniscopatella rostok Meniscofemural szalag ACL Semimembranosus popliteus 2011.03.23.

  14. KERESZTSZALAGOK Elülső (AC) Hátulsó (PC) Oldalsó (mediális)

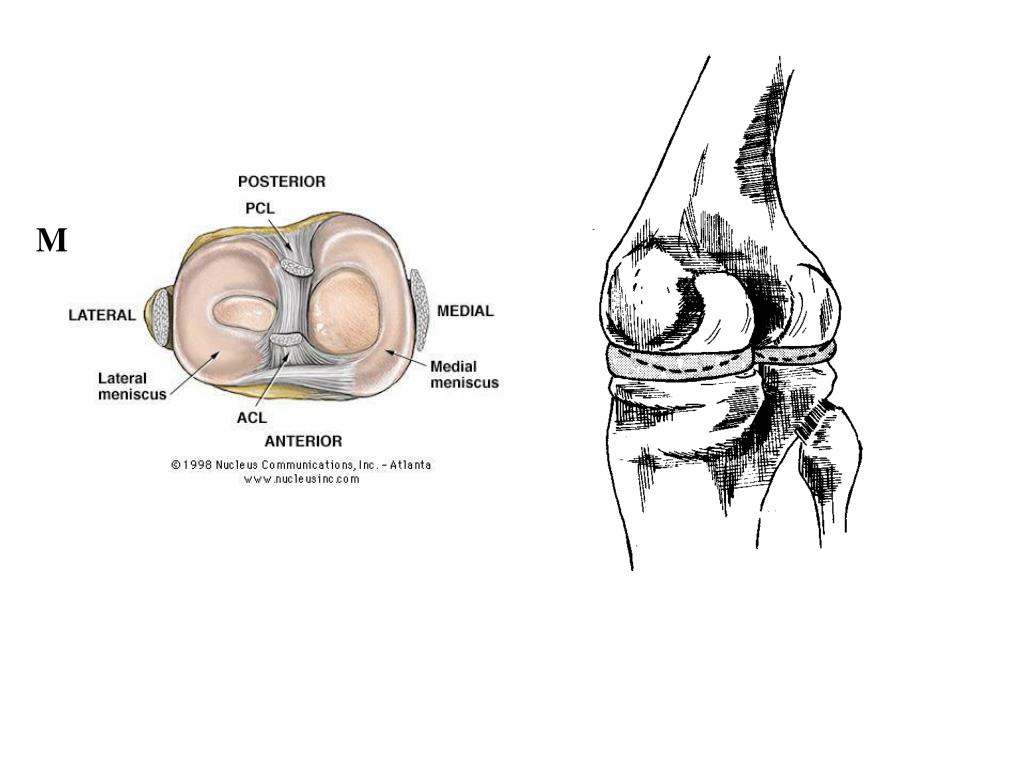

  15. Oldalsó (mediális) Oldalsó (laterális)

  16. A térszalagok keresztmetszeti területe ELÜLSŐ KERESZTSZALAG42 mm2 HÁTSÓ KERESZTSZALAG60 mm2 MEDIÁLIS OLDALSÓ KERESZTSZALAG 18 mm2 LATERÁLIS OLDALSÓ KERESZTSZALAG25 mm2

  17. Mozgás az izületben transzverzális síkban gördülés Transzláció (csúszás)

  18. M L Forgás Gördülés (forgás és transzláció)

  19. A keresztszalagok szerepe

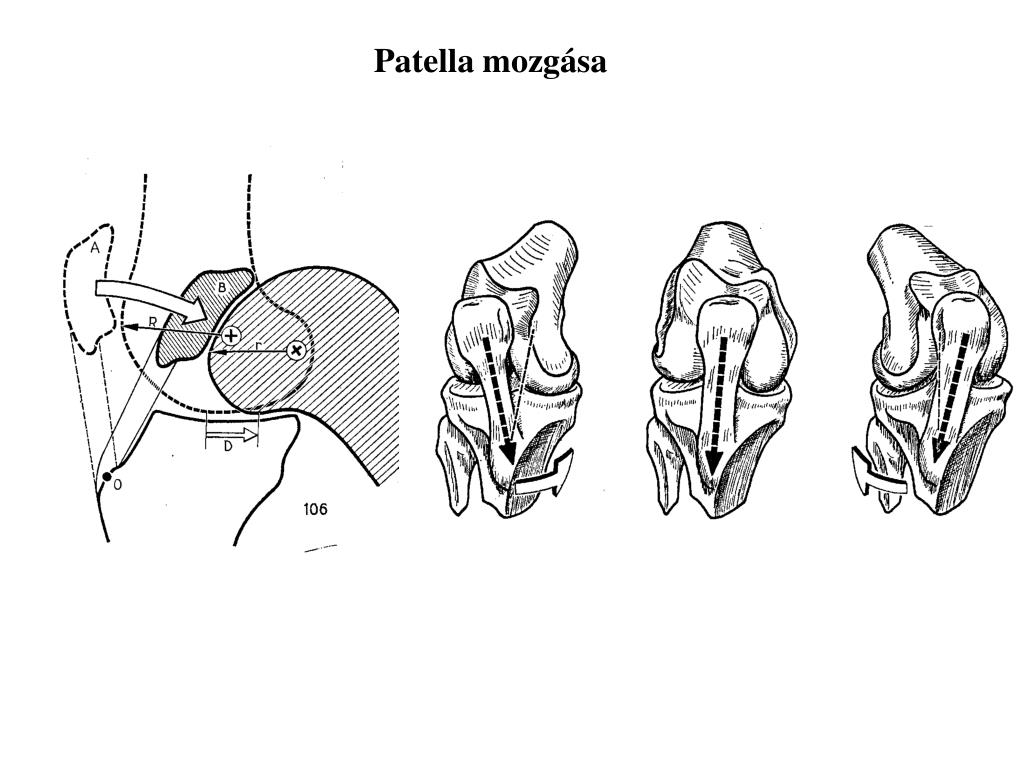

  20. Patella mozgása

  21. Forgástengelyek Lateromediális – hajlítás-feszítés (x-x’) Husszúsági – forgás (y-y’) Anterior-posterior – közelítés-távolítás (z-z’) Transverzális

  22. Latero-mediál tengely Geometria forgástengely (GCA) Kondiláris tengely (TEA) The geometric center axis is connecting the centers of the two femoral condyles The transepicondylar axis is connecting the most prominent points on the lateral andmedial condyles axis

  23. Forgásközéppont E. Most et al. / Journal of Biomechanics 37 (2004) 1743–1748 (kneeflexion.pdf)

  24. A forgásközéppont helyének változása 30o 45o 15o 60o 75o 0o 90o E. Most et al. / Journal of Biomechanics 37 (2004) 1743–1748 (kneeflexion.pdf)

  25. Transzláció Mediális Laterális TEA- transepicondylar axis GCA - geometric center axis

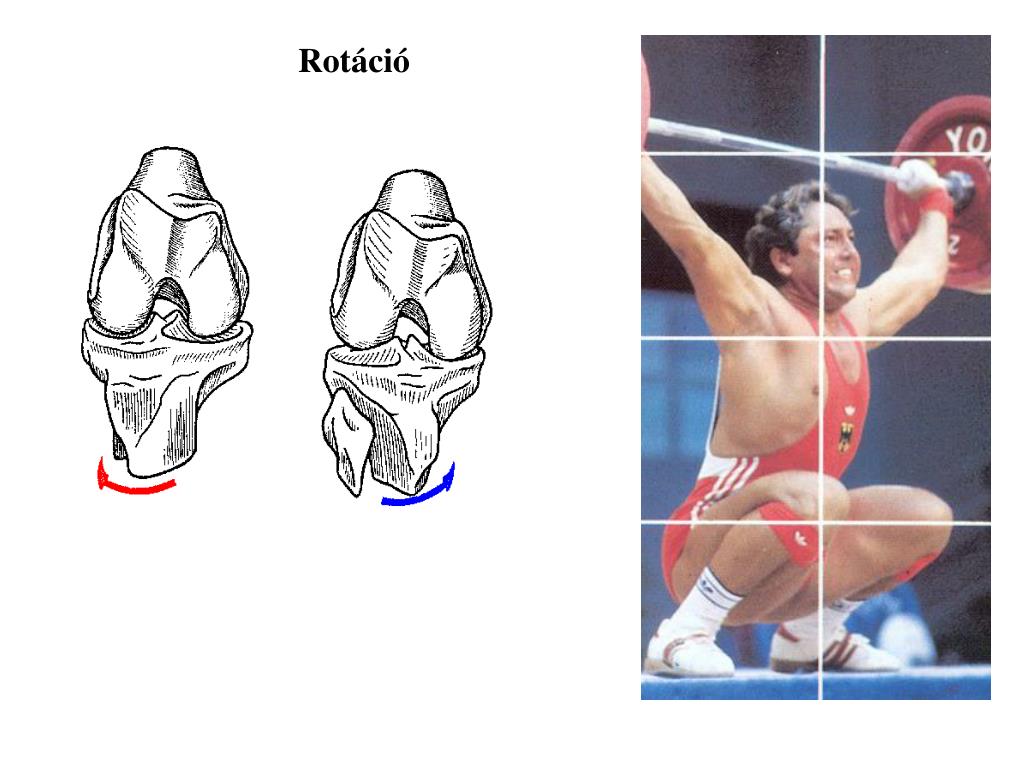

  26. Rotáció

  27. Hajlítás-feszítés mozgások közben

  28. Kifelé-befelé rotáció

  29. Forgás az anteroposterior tengely körül

  30. ROM Flexion-Extension Abduction-Adduction 30 140 45 Rotation

  31. Erőhatások • Húzó • Nyomó • Nyíró • Torzió 2011.03.30.

  32. Térdfeszítők húzóerejének iránya Súlyerő (G) Patello-femurális nyomóerő iránya Térdhajlítók húzóerejének iránya Nyomóerő komponens Patella ín húzóerejének iránya Nyomóerő komponens Nyíróerő komponens Nyíróerő komponens

  33. Fk = G G G = 600 N Fk = 600 N Fny = 0 N Forgástengely Fk = nyomó erő(kompressziós) Fny = nyíróerő

  34. A patella ínra eső húzóerő kiszámítása Fp• kp = G • kG Fp = G • kG /kp ha kG /kp = 2 Fp = 1200 N

  35. A nyomó- és nyíróerők kiszámítása Fk = Fp (G) • sin α Fny = Fp (G) • cos α Fk = 1600 N Fny = 805 N α

  36. A nyomóerő eloszlása az ízületi felszínen

  37. G Fq Fkp Fh kp kh Fp Fny Fk kk Fkq Fkh A térdízületre ható erők G – súlyerő Fq – téérdfeszítő erő Fp – patella ínra ható erő Fh – térdhajlító erő Fkp- patello-fermurális nyomóerő Fk – nyomóerő Fny- nyíróerő Fkq – erőmérővel mért erő térdfeszítés során Fkh- erőmérővel mért erő térdhajlítás során kp – patella ín erőkar kh- térdhajlítók erőkarja kk- az erőmérés során mért erő erőkarja

  38. A térdízület forgási tengelyének vándorlása 30o 45o 15o 60o 75o 0o 90o

  39. Az erőkar hosszának változása lever arm (cm) 6 5 4 EXTENSOR 3 FLEXORS 2 1 0 5 15 30 45 60 75 90 4.35 4.72 4.87 4.89 4.67 4.33 3.8 EXTENSOR 2.5 3.38 3.87 4.08 3.94 3.52 2.56 FLEXORS

  40. Forgatónyomaték a térdízületi szögek függvényében torque (Nm) 140 120 100 80 flexors extensors 60 40 20 0 5 15 30 45 60 75 90 flexors 63.6 57.4 56.9 49.5 50.5 45.7 36.1 extensors 61.5 85.5 107.4 120.9 119.5 117 103.9

  41. A hajlító és feszítő izmok erőkifejtésének aránya a térdízületi szögek föggvényében Hans H. C. M. Savelberg1 and Kenneth Meijer2 The Effect of Age and Joint Angle on the Proportionality of Extensor and Flexor Strength at the Knee Joint. Journal of Gerontology, 2004, Vol. 59A, No. 11, 1120–1128
