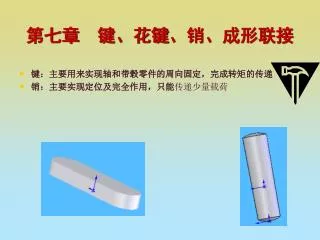

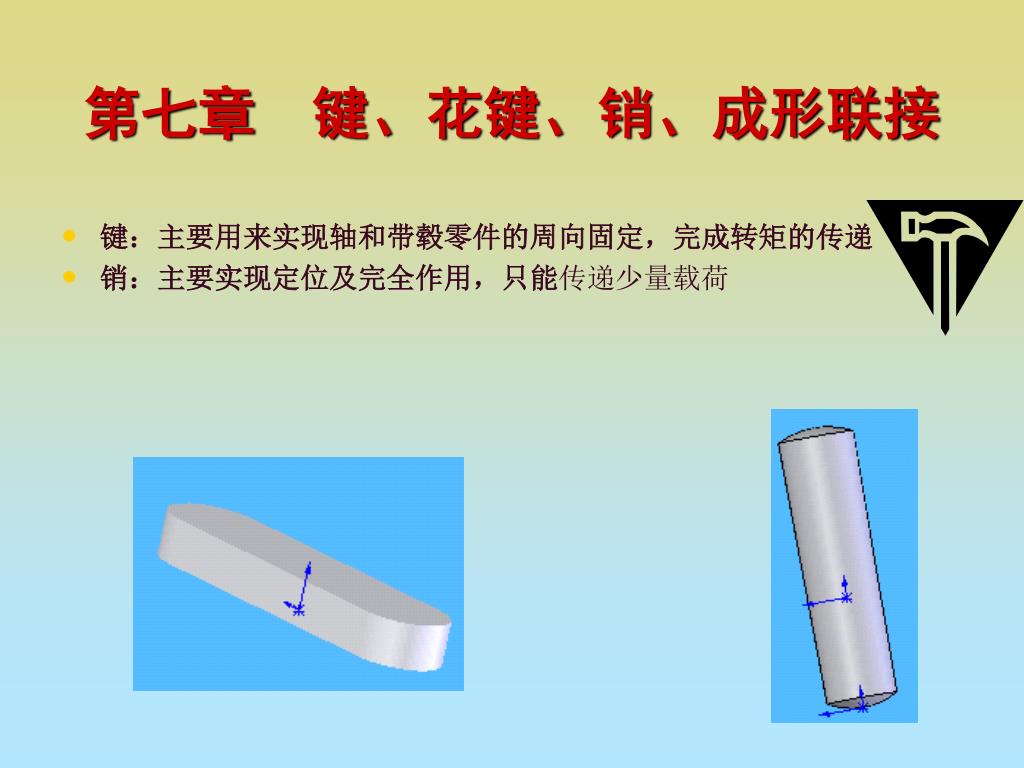

  1. 第七章　键、花键、销、成形联接 • 键：主要用来实现轴和带毂零件的周向固定，完成转矩的传递 • 销：主要实现定位及完全作用，只能传递少量载荷

  2. 7.1 键联接 • 7.1.1 键联接的分类和构造 键是标准件，它分为： • 平键和圆键，构成松联接 • 斜键构成紧联接 平键联接通过侧面与键槽的相互挤压传递扭矩，其工作面是侧面 平键分普通平键、导向平键和滑键三种 常见的普通平键有圆头、方头和一端圆头一端方头，方头一般要通过螺丝固定，一端圆头一端方头用于轴伸处 轴向距离较大时应采用滑键，因为导键过长增加制造困难

  3. 半圆键的侧面是工作面，它具有工艺性好的优点，缺点是键槽较深，只能用于轻载半圆键的侧面是工作面，它具有工艺性好的优点，缺点是键槽较深，只能用于轻载 • 7.1.2 平键联接和半圆键联接的计算 键的选择：根据轴径从标准中选择键的截面尺寸，根据轮毂长度选出键的长度，然后进行校核 主要失效形式：压溃、磨损（动联接） 静联接： 4T/hl’d≤[σp] 动联接： 4T/hl’d≤[p] 半圆键： 2T/dbl≤[τ]

  4. 7.2 花键联接 • 7.2.1 花键联接的分类和构造 根据齿形不同分：矩形、渐开线 与平键比较：受力较均匀，应力集中小，承载能力大；对中性好，导向性好，精度高；需专门设备和工具。成本高。 矩形花键的特点：定心精度高、应力集中小、承载能力大 渐开线花键：承载能力大，使用寿命长，定心精度高 花键的失效形式及计算方法（P127 自学）

  5. 7.3 销联接 销的类型（P128） • 7.4 成形联接 光滑的非圆形截面，具有对中性好，装拆方便，应力集中小，加工复杂的特点

  6. end
