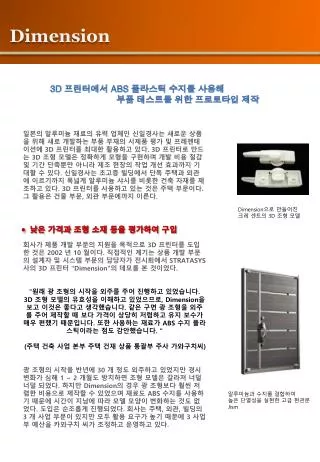

  1. Dimension 3D 프린터에서 ABS 플라스틱 수지를 사용해 부품 테스트를 위한 프로토타입 제작 일본의 알루미늄 재료의 유력 업체인 신일경사는 새로운 상품을 위해 새로 개발하는 부품 부재의 시제품 평가 및 프레젠테이션에 3D 프린터를 최대한 활용하고 있다. 3D 프린터로 만드는 3D 조형 모델은 정확하게 모형을 구현하며 개발 비용 절감 및 기간 단축뿐만 아니라 제조 현장의 작업 개선 효과까지 기대할 수 있다. 신일경사는 초고층 빌딩에서 단독 주택과 외관에 이르기까지 폭넓게 알루미늄 샤시를 비롯한 건축 자재를 제조하고 있다. 3D 프린터를 사용하고 있는 것은 주택 부문이다. 그 활용은 건물 부문, 외관 부문에까지 이른다. Dimension으로 만들어진 크레 센트의 3D 조형 모델 낮은 가격과 조형 소재 등을 평가하여 구입 회사가 제품 개발 부문의 지원을 목적으로 3D 프린터를 도입한 것은 2002 년 10 월이다. 직접적인 계기는 상품 개발 부문의 설계자 및 시스템 부문의 담당자가 전시회에서 STRATASYS 사의 3D 프린터 "Dimension"의 데모를 본 것이었다. "원래 광 조형의 시작을 외주를 주어 진행하고 있었습니다. 3D 조형 모델의 유효성을 이해하고 있었으므로, Dimension을보고 이것은 좋다고 생각했습니다. 같은 구면 광 조형을 외주를 주어 제작할 때 보다 가격이 상당히 저렴하고 유지 보수가 매우 편했기 때문입니다. 또한 사용하는 재료가 ABS 수지 플라스틱이라는 점도 감안했습니다. “ (주택 건축 사업 본부 주택 건재 상품 통괄부 주사 가와구치씨) 광 조형의 시작을 반년에 30 개 정도 외주하고 있었지만 경시변화가 심해 1 ~ 2 개월도 방치하면 조형 모델은 갈라져 너덜너덜 되었다. 하지만 Dimension의 경우 광 조형보다 훨씬 저렴한 비용으로 제작할 수 있었으며 재료도 ABS 수지를 사용하기 때문에 시간이 지남에 따라 모델 모양이 변화하는 것도 없었다. 도입은 순조롭게 진행되었다. 회사는 주택, 외관, 빌딩의 3 개 사업 부문이 있지만 모두 활용 요구가 높기 때문에 3 사업부 예산을 카와구치 씨가 조정하고 운영하고 있다. 알루미늄과 수지를 결합하여 높은 단열성을 실현한 고급 현관문 Jism

  2. Dimension 3D 프린터의 효과 Dimension에서 만든 3D 조형 모델은 신상품을 개발할 때 신규 개발 부품 및 부재(압출기로 가공하는 것)의 검토와 평가 및 프리젠테이션 등에 사용된다. "3D 프린터로 만들어진 모형은 디자인 검토와 손에 가졌을 때의 크기와 감각을 확인하는 데 매우 효과적으로 사용됩니다. 3D CAD로는 절대로 할 수 없는 것들을 가능하게 하는 것이지요. 부재의 3D 조형 모델은 사내에서 프레젠테이션 및 조립 검사 등에 사용되기도 하고 영업, 상품 기획, 상품 개발 부서에서 또한 사용됩니다. 어쨌든 현물과 큰 차이 없기 때문에 고객을 설득 시킬 때에도 유용하게 사용됩니다. " (주택 건축 사업 본부 주택 건재 상품 통괄 부 주사 가와구치씨) 사출성형 방식으로 부재를 만들려면 수십 만 엔이 필요하다. 또한 하나의 샤시를 만들기 위해 수십 개의 부재가 필요하므로 전부 완성하려면 1 ~ 2 개월은 필요하다. 그런데 3D 프린터로 제작하게 되면 수백 엔에서 만엔 정도로 제작가능하며 납기도 몇 시간에서 하룻밤이면 충분하다. 지금 알루미늄과 수지를 복합한 소재가 인기다. 외부를 알루미늄으로 제작하고 내부를 플라스틱 수지로 만들어 물방울이 실내 측에 붙는 것을 방지하는 효과가 있기 때문이다. 이렇게 복잡한 구조 일 수록 3D 프린터의 장점은 부각되었다. 만든 후 손으로 깎아 조정을 하거나 부품 조합 등의 가공이 쉽게 이루어진다. 신경일사에서 지난 해에 만든 3D 조형 모델은 약 2500 개이고 이 때 걸린 시간은 약 5800 시간이다. "쉽게 가공할 수 있는 ABS 수지의 3D 조형 모델은 개발에서 제조, 판매에 이르기까지 원활한 커뮤니케이션의 촉매제 역할을 하고 있습니다. 앞으로도 적극적으로 활용하여 개발 속도를 높여 알루미늄 제품 제조의 선두주자가 되겠습니다.“ (주택 건축 사업 본부 주택 건재 상품 통괄 부 주사 가와구치씨) 신일경사에서 사용하는 3D 프린터는 하루 평균 16 시간 이상 계속 사용되고 있다. 서울 구로구 구로동 에이스트윈타워2 805호(우)152-766 Tel : 02-6675-4110 Fax : 02-6675-4120 Mail : sales@prototech.co.kr 홈페이지: www.prototech.co.kr
